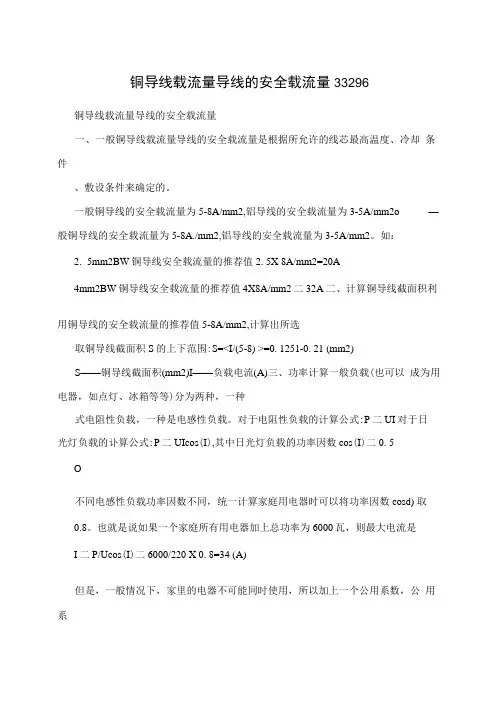

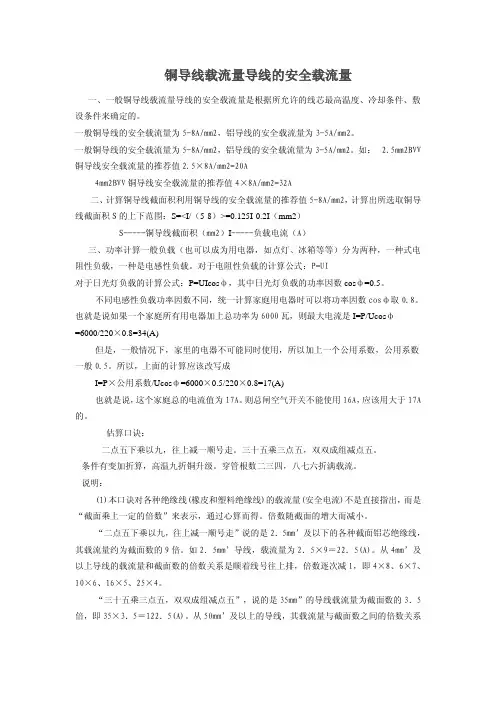

铜导线载流量导线的安全载流量33296 铜导线载流量导线的安全载流量
一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件
、敷设条件来确定的。
一般铜导线的安全载流量为5-8A/mm2，铝导线的安全载流量为3-5A/mm2。
一般铜导线的安全载流量为5-8A/mm2，铝导线的安全载流量为3-5A/mm2。
如:
2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A
4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5-8A/mm2，计算出所选
取铜导线截面积S的上下范围:S=<I/(5-8)>=0.125I-0.2I(mm2)
S-----铜导线截面积(mm2)I-----负载电流(A) 三、功率计算一般负载(也可以成为用电器，如点灯、冰箱等等)分为两种，一种
式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式:P=UI 对于日光灯负载的计算公式:P=UIcosф，其中日光灯负载的功率因数cosф=0.5 。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取
0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是
I=P/Ucosф=6000/220×0.8=34(A)
但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系
数一般0.5。
所以，上面的计算应该改写成
I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A) 也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大
于17A的。
估算口诀:
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明:
(1)本口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，
而是“截面乘上一定的倍数”来表示，通过心算而得。
倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2(5mm’及以下的各种截面铝芯绝
缘线，其载流量约为截面数的9倍。
如2(5mm’导线，载流量为2(5×9,22( 5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数
逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3
(5倍，即35×3(5,122(5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0(5。
即50、70mm’导线的
载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2(5倍，依次类
推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度
25?的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25?的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可;当使用的不是铝线而
是铜
芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加
大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
各规格铜线的负载电流量
十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十
五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以2.5,这么几句
口诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全
的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线
电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫
米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，
你可
以选择4平方铜线或者6平方铝线。
如果真是距离150米供电(不说是不是高楼)，
一定采用4平方的铜线。
请问:6平方毫米的铜线能负载的最大功率是多少?4平方毫米和2.5平方毫米呢?一
般按6A/mm2计算
6mm2×6=36A36A×220V=7920W
4×6=2424×220=5280W
2.5×6=1515×220=3300W在这样的情况下是可以保证连续使用并安全的。
空调最大功率4.8KW，最大输入电流11A，大约需要几平方的铜线或铝线,选线口诀(电流和截面)是:
10下五，100上二; 25.35,四三界;70,95,两倍半;
穿管，温度八.九折;裸线加一倍;铜线升级算。
导线规格
1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240平方
毫米。
不常用的有:0.5、0.75、300、400、500平方毫米等。
2.5平的铜线=4平的铝线5×4=20A
再加上穿管20×0.8=16A
也就是说选2.5平的铜线或4平的铝线，它们再穿管的境况下可带的16A的电流。
用
5000w的电器该用几平方电线国标gb4706.1-1992/1998规定的电线负载电流值(
部分)
铜芯电线:铜芯线截面积允许长期电流
2.5平方毫米(16A,25A)
4平方毫米(25A,32A)
6平方毫米(32A,40A)
铝芯电线:铝芯线截面积允许长期电流
2.5平方毫米(13A,20A)
4平方毫米(20A,25A)
6平方毫米(25A,32A)
举例说明:
1、每台计算机耗电约为200,300w(约1,1.5a)，那么10台计算机就需要一条
2.5
平方毫米的铜芯电线供电，否则可能发生火灾。
2、大3匹空调耗电约为3000w(约14a)，那么1台空调就需要单独的一条2.5平方毫
米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过
25a(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因
为进入电表的电线是4平方毫米的。
4、早期的住房(15年前)进线一般是2.5平方毫米的铝线，因此，同时开启的家用
电器不得超过13a(即2800瓦)。
5、耗电量比较大的家用电器是:空调5a(1.2匹)，电热水器10a，微波炉4a，
电饭
煲4a，洗碗机8a，带烘干功能的洗衣机10a，电开水器4a在电源引起的火灾
中，有
90,是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5, 10年必须更换 (比如插座、空气开关等)。
国标允许的长期电流
4平方是25-32A 6平方是32-40A
其实这些都是理论安全数值,极限数值还要大于这些的, 2,5平方的铜线允许使
用
的最大功率是5500w. 4平方的8000w 6平方9000w没问题的.
请问:知道家电的用电功率怎么求用多宽的电线, 家庭电线规格的选用，应根
据家用电器的总功率来计算，然后根据不同规格电线的
最大载流能力来选取合适的电线电缆。
所需载流能力计算应根据下列公式:其
中:
Imax,w/u×k
Imax—为线路需要的最大电流容量，单位A
W—家用电能总功率，单位W
U—家用额定电压，单位V
k—过电压的安全系数，数值一般取1.2,1.3 其实很简单，以前学过的功率等
于电压乘以电流，算出电流来，为了保证安全再给
个余量而已，算出来后，再算需要电线截面积了。
对于铜线来说，现在装修
都用铜线了，铝线淘汰了就不说了，电流等于8×(S的
0.625次方) S为电线的截面积，单位为平方毫米，就可以求出来截面积了，国家
标准也有规定，多大的截面过电流多少，下面列举一点常用BV、BVV、BVVB型电线
在空气中的最大载流量:
导体标称截面允许截流量(A)(mm2) 单芯电缆二芯电缆三芯电缆
1.5 23 20 18
2.5 30 25 21
4 39 33 28
6 50 43 36
10 69 59 51 根据上面载流能力公式计算出家庭用电的最大需求电流量，然后根据表里不同截面
的电线所能承受的最大载流能力来选取恰当的电线。
如家用总功率为5000W，额定电压为220V，根据上式计算得电流值为27.24,
29.51A，经与上表核对，选用2.5mm2的铜线较为合适
铝导线的电阻率是铜导线的1.5倍多，铝导线的电阻率是P=0.0294Ωmm2/m, 铜导线的电阻率是P=0.0185Ωmm2/m
计算公式R=P*L/A
R为电阻
P为电阻率，单位为欧姆.米
L为长度,单位为米
A为截面积,单位为平方毫米。
