常用导线载流量

电线允许通过的最大电流导线截面积与载流量的计算2008-02-19 12:15一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点>一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=<I/（5~8）>=0.125I~0.2I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种是电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220×0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。

所以，上面的计算应该改写成I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A)也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

电缆载流量对照表及实用手册线径的选择导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，.70、95，两倍半。

穿管、温度，八、九折。

裸线加一半。

铜线升级算。

2. 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。

为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、 2.5、 4、 6、 10、 16、 25、 35、50、 70、 95、 120、 150、185……(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。

口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。

把口诀的截面与倍数关系排列起来如下：1～10 16、25 35、50 70、95 120以上﹀﹀﹀﹀﹀五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。

“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。

这就是口诀“25、35，四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。

例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安；从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。

比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。

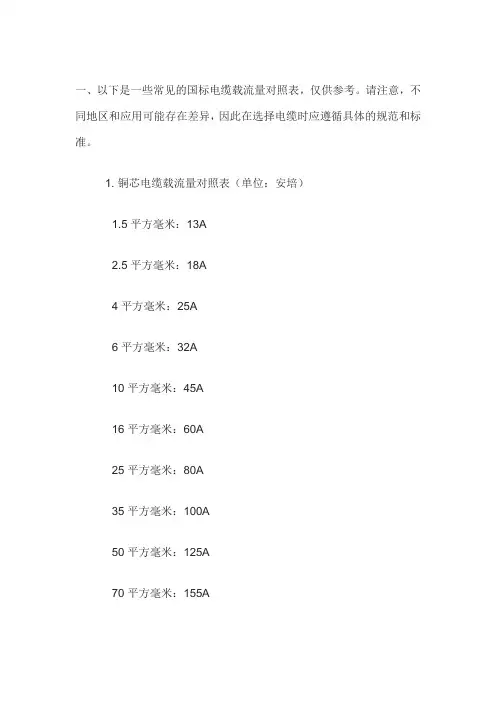

一、以下是一些常见的国标电缆载流量对照表，仅供参考。

请注意，不同地区和应用可能存在差异，因此在选择电缆时应遵循具体的规范和标准。

1. 铜芯电缆载流量对照表（单位：安培）· 1.5平方毫米：13A· 2.5平方毫米：18A· 4平方毫米：25A· 6平方毫米：32A· 10平方毫米：45A· 16平方毫米：60A· 25平方毫米：80A· 35平方毫米：100A· 50平方毫米：125A· 70平方毫米：155A· 120平方毫米：220A2. 铝芯电缆载流量对照表（单位：安培）· 16平方毫米：48A· 25平方毫米：65A· 35平方毫米：85A· 50平方毫米：105A· 70平方毫米：130A· 95平方毫米：160A· 120平方毫米：190A· 150平方毫米：220A· 185平方毫米：255A· 240平方毫米：300A· 300平方毫米：355A以上仅为一些常见电缆规格的载流量对照表，实际选择和应用时请参考相关的国家标准和电气设计规范，并根据具体情况进行合理选择。

二、当涉及到电缆的设计和选择时，一些常用的公式可以帮助我们计算和确定所需的参数。

以下是几个常见的电缆计算公式：1. 电流容量计算公式：电流容量（A）= (K × I) / √(d^2 + D^2)其中，K 是导体的材料特性系数（如铜、铝等），I 是要传输的电流（安培），d 是导体直径（mm），D 是绝缘外直径（mm）。

2. 电阻计算公式：电阻（Ω/km）= （R × L）/ A其中，R 是电阻率（Ω·mm²/m），L 是电缆长度（m），A 是导体截面积（mm²）。

最全电缆载流量和对照表（值得收藏）！铜芯线的压降与其电阻有关。

其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式：P=V×AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5> 20安培=4400千瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5> 30安培=6600千瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5> 50安培=11000千瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/40 0...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

常用铜导线的选用(BVR载流量对照表常用铜导线序号12345678910111213141516171819 铜导线截面（mm ）0．350．50．751．01．52．54．06．010．016．025．035．050．070．095．0120．0150．0185．0240．0 导线额定载流量（A）6812162032406380100125160200250280315400 说明PLC信号PLC信号PLC信号线、电源线PLC信号线、电源线电器控制二级回路布线电器一次回路最小布线，电流互感器至电流表布线从主母排取火的最小布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线强制性要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求备注见图示要求见图示要求见图示要求见图示要求强制性要求强制性要求对于 1.5、 2.5、4、6、10mm2 的导线可将其截面积数乘以5倍对于16、25mm2 的导线可将其截面积数乘以 4 倍。

对于35、50mm2 的导线可将其截面积数乘以 3 倍。

对于70、95mm2 的导线可将其截面积数乘以 2.5 倍。

对于120、150、185mm2的导线可将其截面积数乘以2倍。

导线的安全载流量与截面积2008-03-26阅读:257 出处:作者:编辑：一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点>一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

女口： 2.5 mm2 BVV铜导线安全载流量的推荐值 2.5 x 8A/mm2=20A4 mm2 BVV铜导线安全载流量的推荐值4 x 8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S 的上下范围：S=< I /（5~8）>=0.125 I ~0.2 1（mm2）5 -- 铜导线截面积（mm2）I ---- 负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

电缆直径和载流量对照表1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5♦截面积（平方毫米）二每千米电阻值（。

）75℃时：21.7♦截面积（平方毫米）二每千米电阻值（。

）其压降计算公式（按欧姆定律）：V二RXA线损是与其使用的压降、电流有关。

其线损计算公式：P=VXAP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量一一17A1.5平方毫米铜电源线的安全载流量一一21A2.5平方毫米铜电源线的安全载流量一一28A4平方毫米铜电源线的安全载流量一一35A6平方毫米铜电源线的安全载流量一一48A10平方毫米铜电源线的安全载流量一一65A16平方毫米铜电源线的安全载流量一一91A25平方毫米铜电源线的安全载流量一一120A单相负荷按每千瓦4.5A （C0S&=1）,计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即：2.5平方毫米铜芯线二<4平方毫米铝芯线X 5>20安培=4400 瓦；4平方毫米铜芯线二<6平方毫米铝芯线X 5>30安培=6600瓦;6平方毫米铜芯线=<10平方毫米铝芯线X 5>50安培=11000 瓦；土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米；就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5 （平方毫米）就可以了，其标准：0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400…，还有非我国标准如：2.0。

铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

注：表中系铝芯电缆数值；铜芯电缆的允许持续载流量值可乘以1.29。

2、6KV三芯电力电缆直埋敷设时允许载流量（引用电网改造常用标准汇编）注：表中系铝芯电缆数值；铜芯电缆的允许持续载流量值可乘以1.29。

3、10KV三芯电力电缆允许载流量（引用电网改造常用标准汇编）注：表中系铝芯电缆数值；铜芯电缆的允许持续载流量值可乘以1.29。

4、敷设条件不同时电缆允许持续载流量的校正系数(引用电网改造常用标准汇编)注:其他环境温度下载流量的校正系数K可按下式计算：不同土壤热阻系数时电缆载流量的校正系数注:1、本表适用于缺乏实测土壤热阻系数时的粗略分类，对110KV及以上电压电缆线路工程，宜以实测方式确定土壤热阻系数。

2、本表中校正系数适于各表中采取土壤热阻系数为1.2C・m/W的情况，不适用于三相交流系统的高压单芯电缆。

二、单芯电缆允许载流量（2）扁平型排列（相邻间距等于电缆外径）（XLPE绝缘）不同环境下载流量较正系数三、钢芯铝绞线的长期允许载流量（引用电网改造常用标准汇编）1974年我国曾制定了钢芯铝绞线国家标准，按此标准生产了各种规格的导线。

1983年我国又修订颁布了新的铝绞线及钢芯铝绞线国家标准（GB—1179—83）。

新标准的导线规格较老标准多（即铝钢比的范围大），导电性能较好（采用电工铝），制造工艺及机械强度亦较高，目前已有部分制造厂生产供应，但由于老标准产品价格较低，制造工艺及材质要求较易达到，故仍大量生产使用。

上海电缆研究所迄未正式提供新老标准各种规程钢芯铝绞线的长期允许载流量，现将经过计算得出的载流量数据列于附表1及附表2参考使用。

标称葡{mm2)i血积计算栽流鹹(A)+90 +70+8011V26678 8716/385 10011325/4HI131 14935/6134158 18050/8161191 21850/3()E6619521871V1U23226670/4019623025795/15252 3(X)35195/20 233 27731995/55230 270301120/7287 35()401120/20 285S4H399120/25265315365120/7025830] 365150/8323 3954M150/20326 4004^1150/25331407469150/35331 407 469185/10 372 1458 528185/25 379 468540185/30 373460531185/45 379 4695412W10 397 49()565210/25 4055015792W35 409507586210/50 405075S6注：最高允许温度分+70°C、+80°C、+90°C三种。

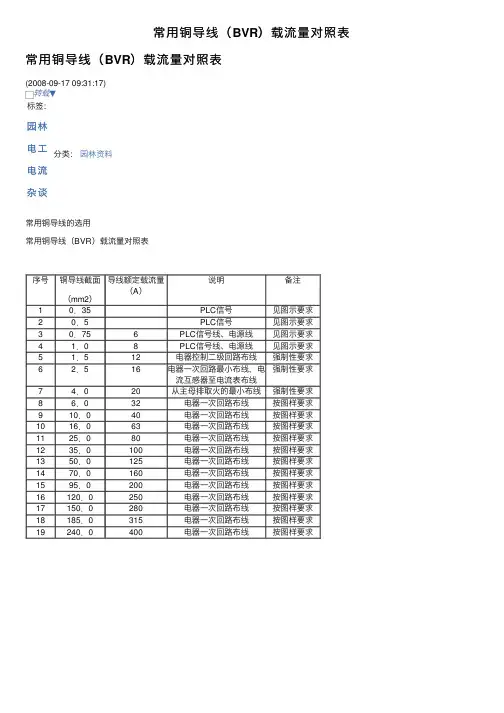

常⽤铜导线（BVR）载流量对照表常⽤铜导线（BVR）载流量对照表
(2008-09-17 09:31:17)
转载▼
标签：
园林
电⼯
电流
杂谈
分类：园林资料
常⽤铜导线的选⽤
常⽤铜导线（BVR）载流量对照表
序号铜导线截⾯
（mm2）导线额定载流量
（A）
说明备注
10．35PLC信号见图⽰要求20．5PLC信号见图⽰要求30．756PLC信号线、电源线见图⽰要求41．08PLC信号线、电源线见图⽰要求51．512电器控制⼆级回路布线强制性要求62．516电器⼀次回路最⼩布线，电
流互感器⾄电流表布线
强制性要求74．020从主母排取⽕的最⼩布线强制性要求86．032电器⼀次回路布线按图样要求910．040电器⼀次回路布线按图样要求1016．063电器⼀次回路布线按图样要求1125．080电器⼀次回路布线按图样要求1235．0100电器⼀次回路布线按图样要求1350．0125电器⼀次回路布线按图样要求1470．0160电器⼀次回路布线按图样要求1595．0200电器⼀次回路布线按图样要求16120．0250电器⼀次回路布线按图样要求17150．0280电器⼀次回路布线按图样要求18185．0315电器⼀次回路布线按图样要求19240．0400电器⼀次回路布线按图样要求。

各种导线导体电缆允许载流量表在电气工程中，导线、导体和电缆都是常用的电气连接方式。

为了确保电路的正常运行，需要根据工作条件和规范要求选择合适的导线、导体或电缆，并合理安排导线导体电缆的载流量。

在本文中，我们将为您介绍各种导线、导体和电缆的允许载流量表。

导线的允许载流量表导线是一种常用的电气连接方式，广泛应用于各种电路，在选择导线时需要考虑导线的允许载流量。

通常，导线的允许载流量取决于导线的截面积、电流密度和材料温度等因素。

以下是一些常见的导线允许载流量表：铜导线的允许载流量表导线截面积（mm²）电流密度（A/mm²）最大运行温度（℃）允许载流量（A）0.75 10 70 7.51.0 10 70 101.5 10 70 152.5 10 70 214 10 70 306 9 70 5410 8 70 80 铝导线的允许载流量表导线截面积（mm²）电流密度（A/mm²）最大运行温度（℃）允许载流量（A）16 10 70 152 25 10 70 209 35 10 70 270 50 10 70 370 70 10 70 480 95 10 70 610 120 10 70 740电气导体是一种具有较高电导率的材料，通常用于传输电能或信号。

在选择导体时，也需要考虑导体的允许载流量。

通常，导体的允许载流量取决于导体的材料、直径和温度等因素。

以下是一些常见的导体允许载流量表：铜导体的允许载流量表导体直径（mm）导体材料最大运行温度（℃）允许载流量（A）0.5 铜70 40.8 铜70 61.0 铜70 101.2 铜70 141.5 铜70 182.0 铜70 242.5 铜70 32 铝导体的允许载流量表导体直径（mm）导体材料最大运行温度（℃）允许载流量（A）0.5 铝70 30.8 铝70 51.0 铝70 71.2 铝70 101.5 铝70 122.0 铝70 162.5 铝70 20电缆的允许载流量表电缆是一种电气连接方式，通常用于电能传输和信号传输，在选择电缆时需要考虑电缆的允许载流量。

0.75 直径0.23根数19电流5A. 1.0直径0.26根数19电流7A.1.5直径0.32根数19电流10A2.5直径0.41根数19电流17A 6.0直径0.64根数19电流40A 10.0 直径0.52根数49电流65A 2.5平方毫米28A。

4平方毫米35A。

6平方毫米48A。

10平方毫米65A。

16平方毫米91A。

25平方毫米120A。

一、常用电线的载流量：500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的，其最大能成受的功率（Pm）为：以1.5平方毫米为例Pm=电压U×电流I＝220伏×22安＝4840瓦取安全系数为1.3，那么其长时间工作，允许的功率(P)为：P=Pm÷1.3＝4840÷1.3=3723瓦“1.5平方”的铜线。

能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A，220V的情况可以长时间承受3723W的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A电力使用每平米7A ，安全的电力使用每平米应该为6A，如果您需要计算方式应该是1.5平米×6A=10.5A 10.5A×220W=2310W这就是1.5单轴最大输出功率如：1.5 mm2 bvV铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V 的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A电流的，可用于三相动力设备额定电压380V的2.5KW以下的电机），可用于单相照明等（额定电压220V）设备，每相能承载2.5KW以下的单相设备的。

导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，.70、95，两倍半。

穿管、温度，八、九折。

裸线加一半。

铜线升级算。

说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。

为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。

口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。

把口诀的截面与倍数关系排列起来如下：1～10 16、25 35、50 70、95 120以上〉〉〉〉〉五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。

“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。

这就是口诀“25、35，四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。

例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安；从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。

比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。

不过这对使用的影响并不大。
