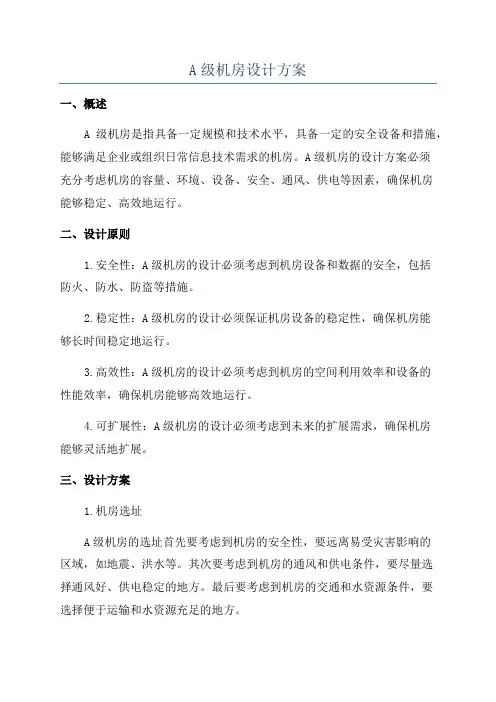

A级机房设计方案

A级机房设计方案一、概述A级机房是指具备一定规模和技术水平，具备一定的安全设备和措施，能够满足企业或组织日常信息技术需求的机房。

A级机房的设计方案必须充分考虑机房的容量、环境、设备、安全、通风、供电等因素，确保机房能够稳定、高效地运行。

二、设计原则1.安全性：A级机房的设计必须考虑到机房设备和数据的安全，包括防火、防水、防盗等措施。

2.稳定性：A级机房的设计必须保证机房设备的稳定性，确保机房能够长时间稳定地运行。

3.高效性：A级机房的设计必须考虑到机房的空间利用效率和设备的性能效率，确保机房能够高效地运行。

4.可扩展性：A级机房的设计必须考虑到未来的扩展需求，确保机房能够灵活地扩展。

三、设计方案1.机房选址A级机房的选址首先要考虑到机房的安全性，要远离易受灾害影响的区域，如地震、洪水等。

其次要考虑到机房的通风和供电条件，要尽量选择通风好、供电稳定的地方。

最后要考虑到机房的交通和水资源条件，要选择便于运输和水资源充足的地方。

2.机房布局A级机房的布局要合理，设备要有足够的空间进行散热和维护。

可以采用燃气灭火系统和消防保护系统等安全设备，确保机房的安全性。

3.机房设备A级机房的设备要具备足够的性能和可靠性，包括服务器、网络设备、存储设备等。

可以选择高效节能的设备，确保机房的高效性。

4.机房通风A级机房的通风系统要保证机房内空气的清洁和稳定，可以采用冷热通风系统，确保机房设备的正常运行。

5.机房供电A级机房的供电要稳定可靠，可以采用双输入供电系统，确保机房设备不受供电中断。

6.安全措施A级机房的安全措施要齐全，包括防火设备、监控设备、门禁设备等，确保机房的安全性。

7.系统监控A级机房的系统监控要全面，可以采用远程监控系统和数据备份系统，确保机房设备的运行情况和数据的安全性。

8.灾难恢复A级机房的灾难恢复能力要强，可以采用灾难恢复设备和应急预案，确保机房在灾难发生后能够快速恢复。

四、总结通过以上设计方案，A级机房能够充分满足企业或组织的信息技术需求，确保机房稳定、高效地运行。

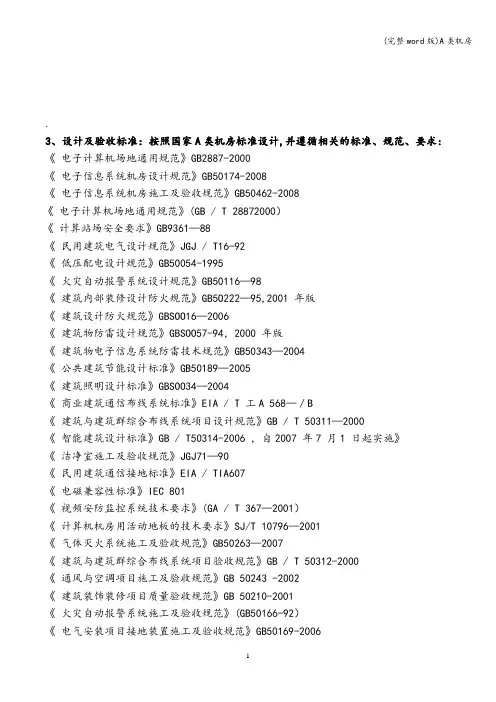

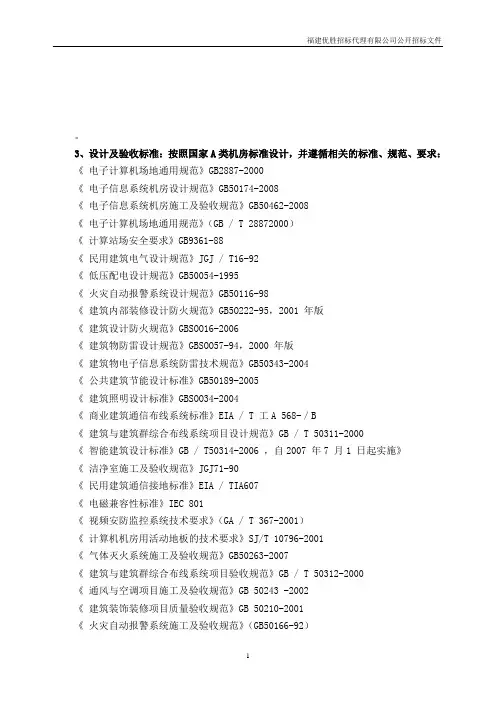

.3、设计及验收标准：按照国家A类机房标准设计,并遵循相关的标准、规范、要求:《电子计算机场地通用规范》GB2887-2000《电子信息系统机房设计规范》GB50174-2008《电子信息系统机房施工及验收规范》GB50462-2008《电子计算机场地通用规范》(GB / T 28872000）《计算站场安全要求》GB9361—88《民用建筑电气设计规范》JGJ / T16-92《低压配电设计规范》GB50054-1995《火灾自动报警系统设计规范》GB50116—98《建筑内部装修设计防火规范》GB5O222—95,2001 年版《建筑设计防火规范》GBSOO16—2006《建筑物防雷设计规范》GBSOO57-94，2000 年版《建筑物电子信息系统防雷技术规范》GB50343—2004《公共建筑节能设计标准》GB50189—2005《建筑照明设计标准》GBSOO34—2004《商业建筑通信布线系统标准》EIA / T 工A 568—／B《建筑与建筑群综合布线系统项目设计规范》GB / T 50311—2000《智能建筑设计标准》GB / T50314-2006 ，自2007 年7 月1 日起实施》《洁净室施工及验收规范》JGJ71—90《民用建筑通信接地标准》EIA / TIA607《电磁兼容性标准》IEC 801《视频安防监控系统技术要求》(GA / T 367—2001）《计算机机房用活动地板的技术要求》SJ/T 10796—2001《气体灭火系统施工及验收规范》GB50263—2007《建筑与建筑群综合布线系统项目验收规范》GB / T 50312-2000《通风与空调项目施工及验收规范》GB 50243 -2002《建筑装饰装修项目质量验收规范》GB 50210-2001《火灾自动报警系统施工及验收规范》(GB50166-92）《电气安装项目接地装置施工及验收规范》GB50169-2006《建筑电气项目施工质量验收规范》GBSO3O32002《建筑物低压电源电涌保护器选用安装验收及维护规程》CECS174:2004《电气装置安装项目电缆线路施工及验收规范》（GB50168-2006）《低压成套开关设备验收规程》（CECS49—1993）《电气装置安装项目低压电器施工及验收规范》（GB50254—96）《电子计算机机房施工及验收规范》（SJ/T30003-93）《建筑项目施工质量验收统一标准》(GBSO300-2001)其它相关国家、地方标准或规范。

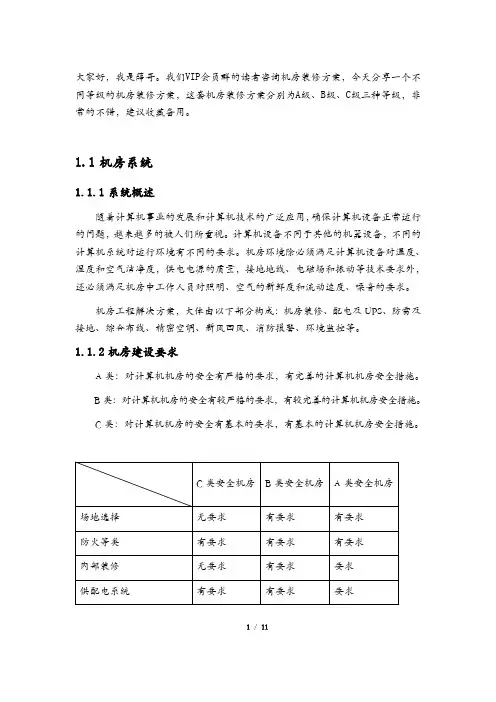

大家好，我是薛哥。

我们VIP会员群的读者咨询机房装修方案，今天分享一个不同等级的机房装修方案，这套机房装修方案分别为A级、B级、C级三种等级，非常的不错，建议收藏备用。

1.1机房系统1.1.1系统概述随着计算机事业的发展和计算机技术的广泛应用，确保计算机设备正常运行的问题，越来越多的被人们所重视。

计算机设备不同于其他的机器设备，不同的计算机系统对运行环境有不同的要求。

机房环境除必须满足计算机设备对温度、湿度和空气洁净度，供电电源的质量，接地地线、电磁场和振动等技术要求外，还必须满足机房中工作人员对照明、空气的新鲜度和流动速度、噪音的要求。

机房工程解决方案，大体由以下部分构成：机房装修、配电及UPS、防雷及接地、综合布线、精密空调、新风回风、消防报警、环境监控等。

1.1.2机房建设要求A类：对计算机机房的安全有严格的要求，有完善的计算机机房安全措施。

B类：对计算机机房的安全有较严格的要求，有较完善的计算机机房安全措施。

C类：对计算机机房的安全有基本的要求，有基本的计算机机房安全措施。

1/ 111.1.2.1.场地选择B类机房应避开易发生火灾危险程度高的地方应避开有害气体来源及存放腐蚀、易燃、易爆物品的地方应避开低洼、潮湿、落雷区域和地震频繁的地方应避开强振动源和强噪音源应避开强电磁场的干扰应避开设在建筑物的高层或地下室及引水设备的下层或隔壁应避开重盐害地区C类机房或参照B类机房各条执行A类机房如B类机房，还应将其置于建筑物的安全区内防火要求C类机房的耐火等类应符合TJ16《建筑设计防火规范》中规定的二类耐火等类B类机房的耐火等类应符合GBJ45《高层民用建筑设计防火规范》中规定的二类耐火等类2/ 11A类机房的耐火等类应符合GBJ45《高层民用建筑设计防火规范》中规定的一类耐火等类B类A类其余工作间和辅助房间耐火等类耐火等类不低于TJ16《建筑设计防火规范》中规定的二类耐火等类1.1.2.2.内部装修机房装修材料采用难燃材料和非燃材料，应能防潮、吸音、不起尘、抗静电等。

1 机房工程方案设计1.1 机房工程范围1.1.1机房工程按招标文件，机房工程的范围如下表：工程内容:1、机房装修；2、机房供配电系统；3、机房防雷接地系统；4、空调通风系统；5、机房环境集中监控系统。

本项目质量目标为国家A级机房标准，A级机房具体技术指标如下: 温湿度：尘埃：主机房区在静态条件下，粒度20.5Nm,个数W18000/dm3。

噪音：在计算机系统停机情况下，主机房中心位置V65dB。

主机房内绝缘体的静电电位V1KV。

照度：机房区〉500Lx,无眩光。

辅助房间〉500Lx。

应急照明〉50Lx。

接地：接地电阻V1Q;零地电位差V2V。

主机房内无线电干扰场强，在频率为0.15〜1000MHz时，不应大于126dB。

主机房内磁场干扰环境场强不应大于800A/m。

在计算机系统停机条件下主机房地板表面垂直及水平向的振动加速度值，不应大于500mm/s2。

医院机房工程的建设，主要是为计算机设备及工作人员创造一个良好的工作环境，相应的配套工程将为信息中心提供包括能源、环境、安全、监控、指挥、防灾和自动化等方面的环境，并提供可靠、安全、不间断的可持续发展的空间环境。

机房工程建设体现“面向未来”的设计思想，瞄准世界先进水平，努力建设一个具有国际水平的信息处理中心。

为此，我公司提出了全新的理念——智能机房集成管理系统，将整个机房的各种动力环境设备子系统集成到一个统一的监控和管理平台上，通过在一个统一的简单易用的图形用户界面上，维护人员可以随时随地监控机房的任何一个设备，获取所需的实时和历史信息，进行高效的全局事件管理。

该系统为机房维护人员提供了先进的管理手段、实时的管理信息和丰富的历史记录，可以提高对机房系统设备的管理水平，实现科学管理，同时也节省了人力，减轻了维护人员的劳动强度，提高了对突发事件的快速反应能力，减少了事故带来的危害和损失，从而使机房管理步入了一个新的境界。

1.1.3设计依据《电子信息系统机房设计规范》(GB50174-2008)《计算站场地通用规范》(GB/T2887-2000) 《计算站场地安全要求》(GB9361-88) 《计算机机房用活动地板技术条件》(GB6650-86)《电子信息系统机房施工及验收规范》GB50642-2008)1.1.4设备布局设计本机房平面合理的布局，使机房内的装饰装修工程、机房电气系统、机房空调通风系统、环境监控系统和综合布线系统有机地结合成为一个整体，并符合消防的要求。

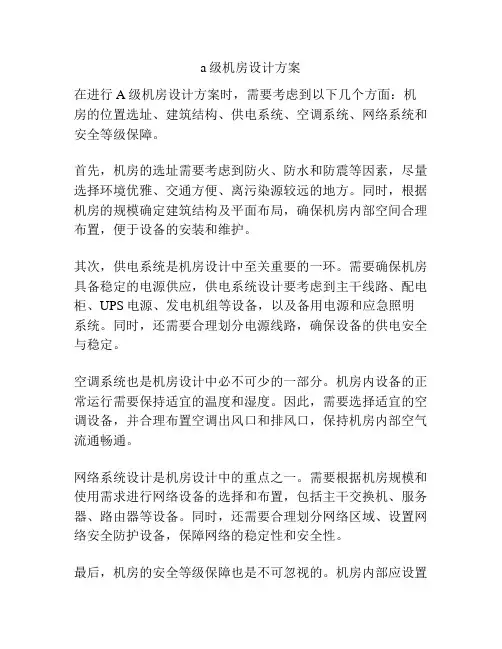

a级机房设计方案
在进行A级机房设计方案时，需要考虑到以下几个方面：机房的位置选址、建筑结构、供电系统、空调系统、网络系统和安全等级保障。

首先，机房的选址需要考虑到防火、防水和防震等因素，尽量选择环境优雅、交通方便、离污染源较远的地方。

同时，根据机房的规模确定建筑结构及平面布局，确保机房内部空间合理布置，便于设备的安装和维护。

其次，供电系统是机房设计中至关重要的一环。

需要确保机房具备稳定的电源供应，供电系统设计要考虑到主干线路、配电柜、UPS电源、发电机组等设备，以及备用电源和应急照明系统。

同时，还需要合理划分电源线路，确保设备的供电安全与稳定。

空调系统也是机房设计中必不可少的一部分。

机房内设备的正常运行需要保持适宜的温度和湿度。

因此，需要选择适宜的空调设备，并合理布置空调出风口和排风口，保持机房内部空气流通畅通。

网络系统设计是机房设计中的重点之一。

需要根据机房规模和使用需求进行网络设备的选择和布置，包括主干交换机、服务器、路由器等设备。

同时，还需要合理划分网络区域、设置网络安全防护设备，保障网络的稳定性和安全性。

最后，机房的安全等级保障也是不可忽视的。

机房内部应设置
相应的防火、防盗和监控设备，以及应急疏散通道和灭火设备等。

同时，还需要定期进行安全巡检和设备维护，确保机房内设备的正常运行和安全性。

总之，A级机房设计方案需要综合考虑位置选址、建筑结构、供电系统、空调系统、网络系统和安全等级保障等因素。

通过科学合理的设计，可以保证机房内设备的稳定运行，提高机房的可靠性和安全性。

A级机房设计方案目录第1章机房装修系统设计方案................................... 错误！未定义书签。

第1节机房方案设计原则 (1)第2节 XX信息系统机房建设工程的要求 (3)1. 工程概况 (3)2. 工程范围 (3)3. 设计应遵循的规范（A级） (3)4. 机房建设方案具体要求（A级） (3)5. 工程设计技术指标 (4)第3节机房装修设计 (5)1. 中心机房装修原则 (5)2. 机房装修建议方案 (6)第2章机房装修材料介绍 (9)第1节天花吊顶 (10)1. 金属天花系统的性能规格 (10)2. 方板天花系统的性能规格 (11)第2节机房防静电活动地板 (12)1. 活动地板的应用和优点 (12)2. 地板特点 (12)第3节金属复合彩钢板 (13)1. 彩钢板特点 (13)2. 彩钢板产品性能及检验 (13)3. 彩钢板介绍 (14)第4节机房封窗彩钢板 (15)1. 彩钢板特点 (15)2. 产品特点 (15)3. 彩钢板规格参数 (15)第3章机房电气系统方案设计 (17)第1节机房供配电系统 (18)1. 设计依据 (18)2. 设计构想 (19)3. 供配电系统 (19)4. 低压配电柜 (19)5. 照明系统设计 (20)6. 插座 (20)7. 配线系统 (21)第2节机房防雷系统 (22)1. 防雷的措施 (22)2. 机房电源系统的防雷及方案 (22)3. 机房信号系统的防雷及方案 (22)4. 产品特点 (24)第3节机房接地系统 (27)1. 概述 (27)2. 接地系统构成及其要求 (27)3. 接地要求 (27)4. 本工程采用综合接地 (28)第4节 UPS不间断电源系统 (30)1. 系统配备要求 (30)2. 技术参数 (30)第4章机房精密空调和新排风系统 (32)第1节机房精密空调系统 (33)1. 机房环境标准 (33)2. 本设计采用的规范 (33)3. 设备选型 (34)第2节商用空调 (37)1. 3P商用柜式空调技术要求 (37)2. 2P商用柜式空调技术要求 (37)第3节机房新、排风系统 (39)1. 新风需求量估算 (39)3. 排风系统 (39)第5章综合布线系统 (41)第1节综合布线系统设计 (42)1. 布线系统的总体规划 (42)2. 安装与施工标准 (42)第2节综合布线具体方案 (44)1. XX信息系统机房布线需求分析 (44)2. 布线系统设计 (44)第6章机房动力环境监控系统 (52)第1节机房环境监控系统概述 (53)1. 工程概况 (53)2. 设计依据 (53)3. 设计原则 (54)第2节设备监控分析 (55)1. UPS与电池性能监测 (55)2. 精密空调监控系统 (57)3. 配电开关状态监测 (57)4. 供电系统参数监测 (58)5. 漏水监测系统 (58)6. 门禁监控系统 (59)7. 温湿度监控 (60)8. 新风机故障监测 (61)9. 防雷故障监测 (61)10. 闭路电视监控系统 (62)11. 消防监测系统 (62)12. 系统平台软件 (63)第7章 KVM系统 (65)1. 特性与优点 (65)2. 技术规格 (66)第8章 FM200消防工程 (67)第1节无管网灭火系统设计方案说明 (68)1. 设计依据 (68)2. 设计参数 (68)3. 防护区的划分及所需灭火剂用量 (68)4. 无管网灭火装置系统介绍 (68)5. 灭火系统动作程序方框图 (75)第2节火灾自动报警系统设计方案说明 (77)1. 设计依据 (77)2. 设计说明 (77)第1节机房方案设计原则计算机信息网络技术通信网络技术是信息时代的标志，已经广泛应用于各个领域。

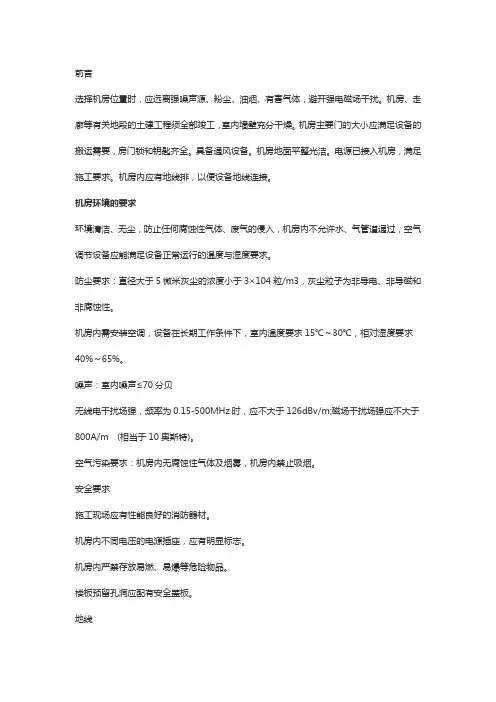

前言选择机房位置时，应远离强噪声源、粉尘、油烟、有害气体，避开强电磁场干扰。

机房、走廊等有关地段的土建工程须全部竣工，室内墙壁充分干燥。

机房主要门的大小应满足设备的搬运需要，房门锁和钥匙齐全。

具备通风设备。

机房地面平整光洁。

电源已接入机房，满足施工要求。

机房内应有地线排，以便设备地线连接。

机房环境的要求环境清洁、无尘，防止任何腐蚀性气体、废气的侵入，机房内不允许水、气管道通过，空气调节设备应能满足设备正常运行的温度与湿度要求。

防尘要求：直径大于5微米灰尘的浓度小于3×104粒/m3，灰尘粒子为非导电、非导磁和非腐蚀性。

机房内需安装空调，设备在长期工作条件下，室内温度要求15℃～30℃，相对湿度要求40%～65%。

噪声：室内噪声≤70分贝无线电干扰场强，频率为0.15-500MHz时，应不大于126dBv/m;磁场干扰场强应不大于800A/m (相当于10奥斯特)。

空气污染要求：机房内无腐蚀性气体及烟雾，机房内禁止吸烟。

安全要求施工现场应有性能良好的消防器材。

机房内不同电压的电源插座，应有明显标志。

机房内严禁存放易燃、易爆等危险物品。

楼板预留孔洞应配有安全盖板。

地线地线的具体指标要求：交流配电系统安全地、设备工作地和总配线架防雷地应采用联合接地，接地电阻不大于1 Ω。

终端设备接地要求：给计算机终端提供交流电源只需火线与零线，计算机终端保护地线不得使用交流配电系统的保护地线，需与交换机GND相连。

总配线架防雷地线要求：能泄放异常情况引起的过剩电荷，满足国标对配线架的接地的要求，外线电缆屏蔽层在总配线架处应与防雷地相连。

接地处理从接地桩到设备上接地螺杠的连接电缆应采用铜芯，尽可能缩短长度。

所有的接地连接件应加防腐保护。

接地螺杠必须用机械方法加以紧固在准备安装场地时，可参考如下国家标准：1、GB50173-93《电子计算机机房设计规范》2、GB2887-89《计算站场地技术条件》3、GB9361-88《计算站场地安全要求》所有的接地连接件应加防腐保护。

机房A级、B级、C级三种等级的供电方案强电保障系统随着智能化和全球信息网络化的迅猛发展，对高质量供电系统的要求也不断提高。

目前，在计算机网络系统、邮电通信、银行证券、医疗卫生、工业控制、机关企事业单位等行业和领域，智能化系统保障和支撑着相应的专业业务系统，这就要求供电系统在能够提供持续可靠供电的同时，还要在稳压、稳频等方面满足要求，甚至于要求提供波形失真度小的高质量正弦波电源。

持续可靠是智能化系统对供电系统的首要要求，几乎所有的弱电系统都靠供电系统提供能源保障。

各个智能化系统对供电可靠性以及持续供电能力有着很高要求。

本次智能化设计，所有智能化系统供电全部采用UPS集中供电。

具体强电保障重点说明如下：在各个智能化系统中，数据中心作为各智能化系统运行核心保障区，对供电系统的可靠性和指标要求是比较明晰的，现予以代表性说明。

《数据中心设计规范》对于机房分級及供电等级划分为A、B. C三级。

如下:(1) A级机房一级负荷，系统需由两个电源供电，两个电源不应同时受到损坏。

机房应设置备用电源，应按一级负荷中特别重要的负荷考虑。

(2) B级机房一级负荷，系统需由两个电源供电，两个电源不应同时受到损坏。

B级机房应按一级负荷考虑。

（本次方案采用B级机房建设）(3) C级机房二级负荷，两回线路供电。

在国际标准TIA 942-2005 《数据中心电信基础设施标准》中，数据中心分为T1~T4四个等级，级别逐渐提高，T1基本对应国标C级机房，T2对应国标B 级机房，国标A级机房在T3至T4标准之间。

T3数据中心:全冗余系统允许支撑系统设备任何计划性的动作而不会导致机房设备的任何服务中断。

具备在线维护能力。

这要求电气设备需要提供N+1冗余，空调末端双电源供电，电缆和配电柜的維护或单点故障不影响设备运行。

变压器N+1或2N冗余，配置柴油发电机系统，市电失电时通过ATS 自动将油机系统切换入主系统。

T4数据中心:容错系统(可用级别为999.995%。

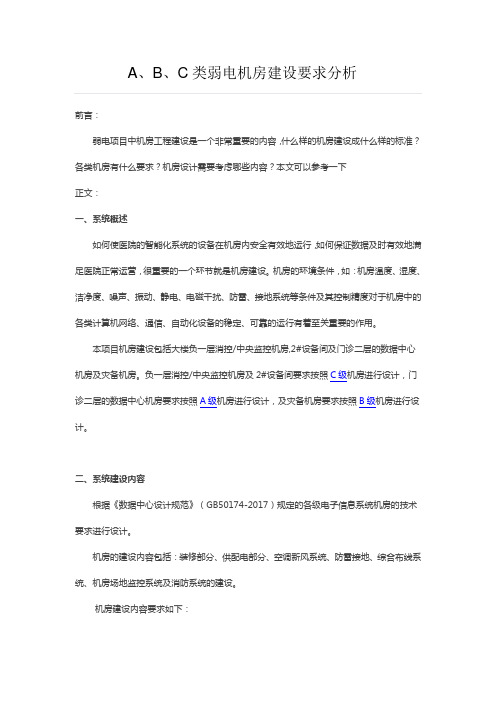

ABC级数据中心机房建设要求
一、根据数据中心机房最新设计规范《GB50174-2008电子信息系统机房设计规范》，数据中心机房的等级划分遵循以下原则：
3.1.1电子信息系统机房应划分为A 、B 、C三级。

设计时应根据机房的使用性质、管理要求及其在经济和社会中的重要性确定所属级别。

3.1.2符合下列情况之一的电子信息系统机房应为A级
1 电子信息系统运行中断将造成重大的经济损失；
2 电子信息系统运行中断将造成公共场所秩序严重混乱。

3.1.3 符合下列情况之一的电子信息系统机房应为B级。

1 电子信息系统运行中断将造成较大的经济损失；
2 电子信息系统运行中断将造成公共场所秩序混乱。

3.1.4 不属于A级或B级的电子信息系统机房为C级。

3.1.5 在异地建立的备份机房，设计时应与原有机房等级相同。

3.0.6 同一个机房内的不同部分可以根据实际需求，按照不同的标准进行设计。

二、根据规范GB50174-2008的设计标准，在数据中心机房建设中，各级标准机房在各项性能上的技术要求统计如下：。

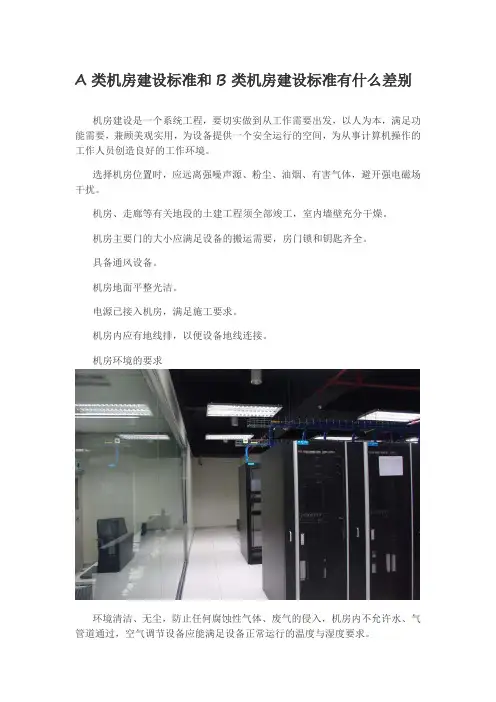

A类机房建设标准和B类机房建设标准有什么差别机房建设是一个系统工程，要切实做到从工作需要出发，以人为本，满足功能需要，兼顾美观实用，为设备提供一个安全运行的空间，为从事计算机操作的工作人员创造良好的工作环境。

选择机房位置时，应远离强噪声源、粉尘、油烟、有害气体，避开强电磁场干扰。

机房、走廊等有关地段的土建工程须全部竣工，室内墙壁充分干燥。

机房主要门的大小应满足设备的搬运需要，房门锁和钥匙齐全。

具备通风设备。

机房地面平整光洁。

电源已接入机房，满足施工要求。

机房内应有地线排，以便设备地线连接。

机房环境的要求环境清洁、无尘，防止任何腐蚀性气体、废气的侵入，机房内不允许水、气管道通过，空气调节设备应能满足设备正常运行的温度与湿度要求。

防尘要求：直径大于5微米灰尘的浓度小于3×104粒/m3，灰尘粒子为非导电、非导磁和非腐蚀性。

机房内需安装空调，设备在长期工作条件下，室内温度要求15℃～30℃，相对湿度要求40%～65%。

噪声：室内噪声≤70分贝无线电干扰场强，频率为0.15-500MHz时，应不大于126dBv/m;磁场干扰场强应不大于800A/m(相当于10奥斯特)。

空气污染要求：机房内无腐蚀性气体及烟雾，机房内禁止吸烟。

安全要求施工现场应有性能良好的消防器材。

机房内不同电压的电源插座，应有明显标志。

机房内严禁存放易燃、易爆等危险物品。

楼板预留孔洞应配有安全盖板。

地线地线的具体指标要求：交流配电系统安全地、设备工作地和总配线架防雷地应采用联合接地，接地电阻不大于1 Ω。

终端设备接地要求：给计算机终端提供交流电源只需火线与零线，计算机终端保护地线不得使用交流配电系统的保护地线，需与交换机GND相连。

总配线架防雷地线要求：能泄放异常情况引起的过剩电荷，满足国标对配线架的接地的要求，外线电缆屏蔽层在总配线架处应与防雷地相连。

接地处理从接地桩到设备上接地螺杠的连接电缆应采用铜芯，尽可能缩短长度。

所有的接地连接件应加防腐保护。
