机房配电系统设计方案

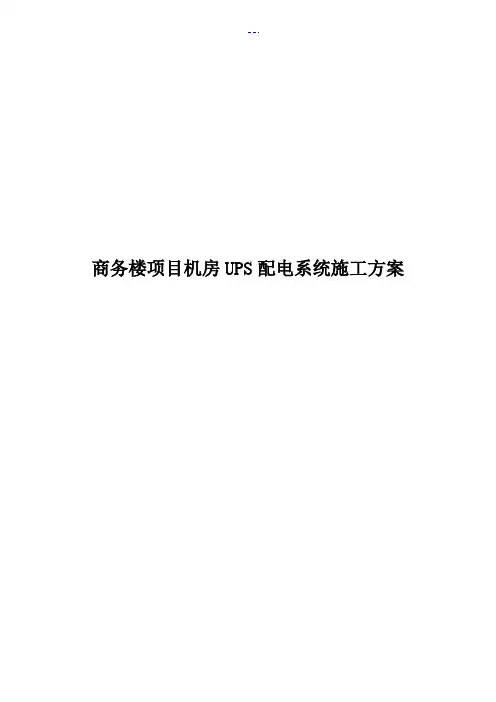

商务楼项目机房UPS配电系统施工方案1.机房供电系统建设技术方案1.1.概述1.1.1.工程内容本项目电气系统的建设包括UPS及电池系统的安装、配电柜的安装、电缆梯的安装、母线槽的安装、电缆的敷设和端接，以及机房接地系统的安装。

本项目安装UPS及电池系统主要包括：安装在一层和地下夹层的UPS系统1-4，共16台500KVA UPS和3264节1200AH2V免维护阀控式铅酸蓄电池；安装在 8 楼和 9 楼的 UPS 系统 5-7 和测试 UPS 系统 1 共有 15 节 500KVA UPS 和 3060 节 1200AH 2V 免维护 VRLA 电池。

本项目配电柜安装主要包括UPS输入输出配电柜（共210台（含有源滤波器））、精密配电柜（共128台）、电池开关柜的安装（共31套）。

其中UPS 输入、输出配电柜均为连机柜：1-7台UPS输入配电柜连9柜，输出柜连6柜；测试UPS系统1个输入配电柜为11个柜子相连，输出柜子由7个柜子相连。

连体机柜在安装时均采用铜排连接，对机柜的安装精度要求较高。

精密配电柜本身就是精密设备，设备自带隔离变压器，柜体质量比较大，安装技术要求比较高。

电池开关柜不仅有直流开关，一些UPS设备还需要在开关柜内安装电池采样控制模块，这需要UPS厂商和电池厂商密切配合。

本项目的电缆桥架和电缆架铺设主要包括UPS输入输出电缆和电缆桥架安装到各精密配电柜上部端口，以及连接空调设备（室内）的电缆桥架。

和室外机）从机房配电柜。

本项目母线槽安装主要包括安装一共38条母线槽，从底层配电室到1、8、9层UPS输入柜（UPS系统8、测试UPS系统2只安装到对应的UPS楼层配电室。

本项目接地系统包括地下夹层、1-10层和13层接地系统的安装。

1.1.2.工程特点本项目工程量大，安装技术要求高，合作设备厂家多，工期要求短，安装位置紧张。

因此，必须协调合理安排施工界面。

为此，我们将 UPS 系统 1、2、3、4 划分为一个工段，即地下夹层 1-5 楼、6 层的所有配电系统在一个工段，共16台UPS，3264节电池，104台UPS输入输出配电柜，64台精密配电柜，16台电池开关柜； UPS 系统 5、6、7 和测试 UPS 系统 1 分为另一个工段，即 6-10 6 楼和 13 楼的所有配电柜都在一个工段。

机房供电方案一、引言随着信息技术的迅猛发展，机房作为重要的信息处理中心和数据存储中心，其供电系统对于其正常运行和数据安全起着至关重要的作用。

为了确保机房的稳定、安全和可靠运行，需要建立一套科学合理的机房供电方案。

本文将围绕机房供电系统进行设计和分析，为机房建设和运维提供参考。

二、机房供电需求分析机房供电是指将电能供给机房内部的所有设备和系统，如服务器、网络设备、存储设备等。

为了满足机房的供电需求，我们需要进行供电需求分析。

1. 供电容量分析供电容量是机房供电系统的重要指标，它直接影响到机房的电力消耗和机房设备的正常运行。

为了确定机房的供电容量，我们需要根据机房内设备的功耗和数量进行计算，并预留一定的冗余。

此外，还需要考虑未来机房扩容的需求，保证供电系统的可扩展性。

2. 电力负载特性分析不同的设备和系统对电力负载的需求是不同的，有些设备对电压的稳定性要求比较高，如服务器；而有些设备对电源波动的容忍度相对较高，如网络设备。

因此，我们需要对机房内各设备的电力负载特性进行分析，为供电系统的设计提供依据。

3. 电源备份策略机房的供电系统需要具备一定的备份能力，以应对突发的停电或供电故障。

常见的电源备份策略包括UPS（不间断电源）和发电机组。

UPS能够在短时间内提供稳定的电力，用于过渡到备用电源，而发电机组则可以提供长时间的备用电力。

根据机房的需求和预算，我们需要合理选择备用电源和备份策略。

4. 供电系统的可靠性和可维护性需求机房的供电系统需要具备高度的可靠性和可维护性，以确保机房的连续运行和故障快速修复。

在供电系统的设计中，我们需要考虑系统的冗余设计、设备的可靠性和故障检测机制等因素。

三、机房供电方案设计在进行机房供电系统的设计时，我们需要根据机房的实际需求制定相应的方案。

以下是一个典型的机房供电方案设计：1. 供电系统结构设计在供电系统结构设计上，可以采用冗余设计，即将主电源和备用电源相互独立，以防止单点故障导致的停电。

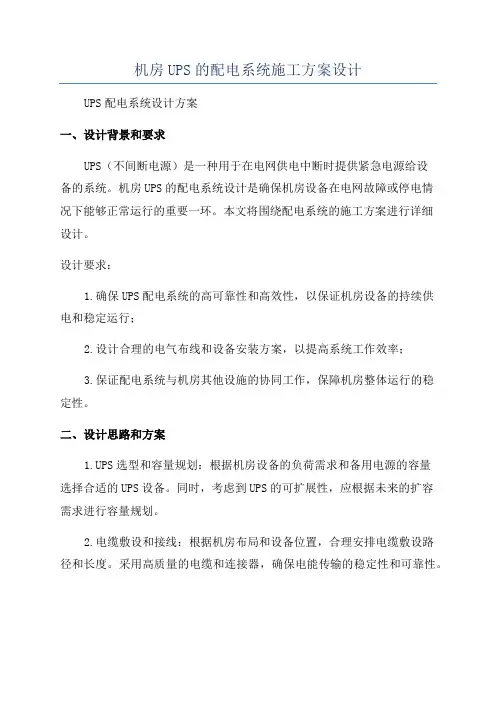

机房UPS的配电系统施工方案设计UPS配电系统设计方案一、设计背景和要求UPS（不间断电源）是一种用于在电网供电中断时提供紧急电源给设备的系统。

机房UPS的配电系统设计是确保机房设备在电网故障或停电情况下能够正常运行的重要一环。

本文将围绕配电系统的施工方案进行详细设计。

设计要求：1.确保UPS配电系统的高可靠性和高效性，以保证机房设备的持续供电和稳定运行；2.设计合理的电气布线和设备安装方案，以提高系统工作效率；3.保证配电系统与机房其他设施的协同工作，保障机房整体运行的稳定性。

二、设计思路和方案1.UPS选型和容量规划：根据机房设备的负荷需求和备用电源的容量选择合适的UPS设备。

同时，考虑到UPS的可扩展性，应根据未来的扩容需求进行容量规划。

2.电缆敷设和接线：根据机房布局和设备位置，合理安排电缆敷设路径和长度。

采用高质量的电缆和连接器，确保电能传输的稳定性和可靠性。

3.系统接地：在机房内设置统一的接地系统，确保电力设备的接地安全和信号传输的质量。

合理布置接地引线，避免电气干扰和接地阻抗过大的问题。

4.设备安装和布局：根据机房硬件设备的位置和工作方式，合理布局UPS、电池组和配电盘等设备。

考虑设备散热和维护的便利性，设置合适的通风和维修通道。

5.系统监控和报警：安装UPS和配电系统的监控设备，实时监测电力设备的工作状态和负荷情况。

设置报警系统，及时响应设备故障和异常情况。

6.平衡负载和备份机制：通过平衡机房设备的负荷分布，避免单一设备负荷过大。

设置备份机制，如并联备用电源或自动切换装置，以保证设备在故障时能够无间断地供电。

7.安全保护和防护措施：根据UPS的工作原理和配电系统的特点，设置过流、过压和过载保护装置，确保电气设备的安全运行。

安装火灾报警器和灭火设备，防止火灾对设备的损害。

三、施工方案1.施工准备：清理安装区域，确保施工区域的整洁和安全。

准备所需的设备、工具和材料，并对工程进行详细的预估和计划。

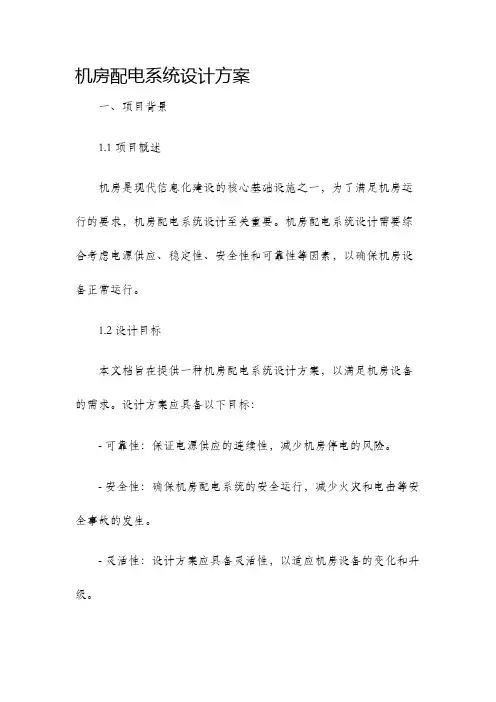

机房配电系统设计方案一、项目背景1.1 项目概述机房是现代信息化建设的核心基础设施之一，为了满足机房运行的要求，机房配电系统设计至关重要。

机房配电系统设计需要综合考虑电源供应、稳定性、安全性和可靠性等因素，以确保机房设备正常运行。

1.2 设计目标本文档旨在提供一种机房配电系统设计方案，以满足机房设备的需求。

设计方案应具备以下目标：- 可靠性：保证电源供应的连续性，减少机房停电的风险。

- 安全性：确保机房配电系统的安全运行，减少火灾和电击等安全事故的发生。

- 灵活性：设计方案应具备灵活性，以适应机房设备的变化和升级。

- 高效性：提高机房配电系统的能效，降低能耗成本。

二、设计方案2.1 供电系统设计机房配电系统的供电系统设计需要考虑供电源、主配电柜、次配电柜、配电回路等。

供电系统应满足以下要求：- 供电源：可选择多个供电源，增加供电的可靠性和稳定性。

- 主配电柜：设计主配电柜用以连接供电源和机房设备，确保电能的稳定和分配。

- 次配电柜：设计次配电柜用于单个配电回路或设备的分配和控制。

- 配电回路：设计合理的配电回路，分别满足设备的需要，并确保回路的平衡和安全。

2.2 配电设备选型在机房配电系统设计方案中，需要选用适合的配电设备，以确保系统的可靠性和安全性。

配电设备的选择通常包括：- 主配电柜：根据机房规模和设备需求，选用适当容量的主配电柜，确保供电的稳定和分配。

- 次配电柜：根据配电回路的需求，选用适当容量的次配电柜，确保回路的平衡和安全。

- 断路器：选用合适的断路器，保护配电系统和设备免受过载和短路的影响。

- UPS（不间断电源）：选用UPS设备，提供电源的备份和稳定，以防止突发停电对机房设备的影响。

2.3 配电系统布置在机房配电系统设计方案中，需要合理布置配电设备和回路，以确保系统运行的高效性和安全性。

配电系统布置通常包括以下内容：- 供电系统布置：将供电源连接到主配电柜，并确保供电线路的清晰和可靠。

机房供配电及不间断电源系统工程1、要求概述该系统主要包括：市电及UPS供配电系统；设备供电插座，辅助维修电源插座；市电照明、UPS应急照明；及机房配电管线的敷设。

机房供配电引大楼2路市电或者1路市电加1路柴油发电机组输出电路至配电一体柜。

配电一体柜输出给市电设备及UPS系统，再向各系统设备供电。

机房内用电系统根据负荷性质分为系统设备负荷和辅助设备负荷，网络设备、环境监控、应急照明等系统设备从UPS取电，精密空调、普通照明、新风、维修电源等辅助设备直接从配电一体柜取电。

2、技术参数要求2.1电缆入户工程由大楼市电配电房或者柴油发电机房各引入1路三相五线制电缆（规格≥YJV-4*50+1*35，视机房配电设计而定）至机房综合配电柜，为机房的用电设备供电。

2.2配电系统本项目共需配置综合配电一体柜2个，智能列头柜2个，具体要求如下：2.3综合配电柜要求：机房配电一体柜根据用途设计，各路供电要准确、可靠。

不同性质的供电对象不宜放在一个箱内控制。

配电一体柜要留有备用电路，作为机房设备扩充时用电。

●基本要求：配电柜主要电气元器件产品应符合国家强制性认证要求，并提供有效的3C认证证书和试验报告。

●配电柜要求：（1）配电柜体采用知名品牌，采用冷轧钢板，框架及内层隔板均采用镀锌板，厚度标准为2.0mm，且组装牢固；柜体的前、后门为网孔通风散热，柜体正面柜门应安装钢质隔板。

（2）各类配电柜的进出线方式符合现行国家标准、技术标准和规范。

（3）柜体防护等级至少IP20。

（4）能够正面维护或背面维护。

（5）配置防雷器,具有防雷器故障报警功能，并可集成到动环监控系统。

（6）元件部分选用国际知名品牌，符合IEC 60947国际标准和GB14048国家标准；配电柜内部一次元器件的品牌必须统一，除特殊说明外，1000A以上电流等级采用框架断路器，1000A及以下采用塑壳断路器，配电柜63A 及以下断路器全部采用微型断路器，63A以上（及主要设备）断路器采用塑壳断路器。

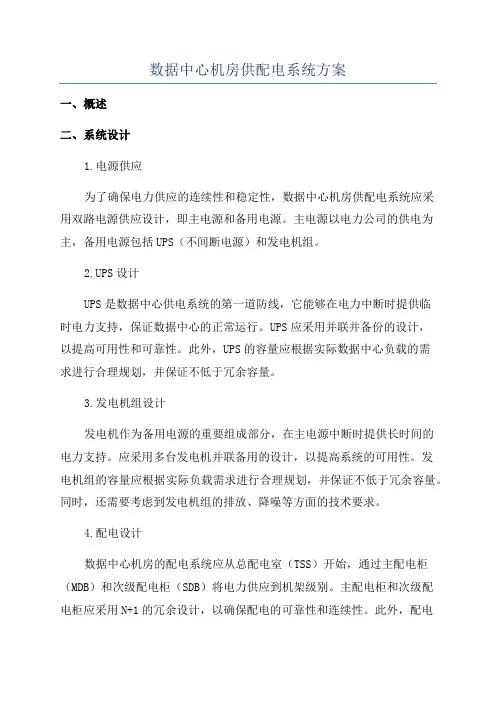

数据中心机房供配电系统方案一、概述二、系统设计1.电源供应为了确保电力供应的连续性和稳定性，数据中心机房供配电系统应采用双路电源供应设计，即主电源和备用电源。

主电源以电力公司的供电为主，备用电源包括UPS（不间断电源）和发电机组。

2.UPS设计UPS是数据中心供电系统的第一道防线，它能够在电力中断时提供临时电力支持，保证数据中心的正常运行。

UPS应采用并联并备份的设计，以提高可用性和可靠性。

此外，UPS的容量应根据实际数据中心负载的需求进行合理规划，并保证不低于冗余容量。

3.发电机组设计发电机作为备用电源的重要组成部分，在主电源中断时提供长时间的电力支持。

应采用多台发电机并联备用的设计，以提高系统的可用性。

发电机组的容量应根据实际负载需求进行合理规划，并保证不低于冗余容量。

同时，还需要考虑到发电机组的排放、降噪等方面的技术要求。

4.配电设计数据中心机房的配电系统应从总配电室（TSS）开始，通过主配电柜（MDB）和次级配电柜（SDB）将电力供应到机架级别。

主配电柜和次级配电柜应采用N+1的冗余设计，以确保配电的可靠性和连续性。

此外，配电柜需要具备过载保护、电能质量监测、电气火灾监测等功能。

在机架级别，应使用PDU（电源分配器）将电力供应到服务器、网络设备以及其他设备。

5.接地设计由于数据中心机房内有大量电气设备，为了确保人员和设备的安全，接地系统是非常重要的。

接地系统应符合相关的电气规范标准，并确保接地电阻低于规定值。

此外，在数据中心机房的地板上应设置金属网格接地，以降低静电的积累。

6.监控与管理数据中心机房的供配电系统应与监控系统结合，实现对系统运行状态的实时监测和告警报警。

监控系统应能够监测UPS的输入和输出电压、频率、负载情况等参数，以及发电机组的状态。

此外，还应配备远程管理功能，方便运维人员进行远程检修和管理。

三、系统要求1.高可用性和可靠性：供配电系统应具备高可用性，能够保证电力连续供应，并具备可靠性，短时间内自动转换为备用电源。

机房供电方案随着信息技术的飞速发展，机房变得越来越重要。

而机房的正常运行离不开稳定可靠的供电系统。

本文将从四个方面探讨机房供电方案，即机房供电需求、供电系统设计、供电设备选择和备用电源。

一、机房供电需求机房作为数据中心的核心部分，其供电需求应得到充分的重视。

一般而言，机房电力负荷主要来自计算设备、网络设备和空调设备。

根据机房的规模和需求，对电力负荷进行精确的计算是保障机房供电稳定的第一步。

二、供电系统设计供电系统的设计应满足机房的供电需求，并确保供电过程的安全和稳定。

供电系统一般包括主配电系统和支路配电系统。

主配电系统由进线柜、变压器和主配电柜组成，而支路配电系统则是将电力供给各个设备的回路。

在供电系统设计中，应该考虑到负荷均匀、容载能力、可靠性、安全性和灵活性等因素。

根据机房的实际情况，可以采用单供电源、双供电源或者多供电源的设计。

双供电源和多供电源的设计可以提高供电系统的可靠性，一旦某个供电源出现故障，其他供电源可以接替供电，确保机房的正常运行。

三、供电设备选择供电设备的选择至关重要，其质量和性能将直接影响供电系统的稳定性和可靠性。

主要的供电设备包括变压器、配电柜、UPS（不间断电源）和ATS（自动切换开关）等。

变压器作为供电系统的起点，承担着将电源电压转换为机房所需电压的重要任务。

在选择变压器时，要考虑其容量、变压比和负载特性等因素，以满足机房的供电需求。

配电柜通常用于集中控制和分配电力，以确保机房各个设备能够按需获得电力。

在选择配电柜时，需要考虑其容量、功能和安全性等因素。

UPS是机房供电系统中的关键设备，负责在电网故障或突然停电时提供短时间的备用电源，以保证计算设备等关键设备的正常运行。

在选择UPS时，需要考虑其输出容量、转换效率和响应时间等因素。

ATS用于实现两个或多个供电回路的自动切换，以确保机房在某个供电回路故障时能够及时切换到备用回路。

在选择ATS时，需要考虑其切换速度、互锁功能和可靠性等因素。

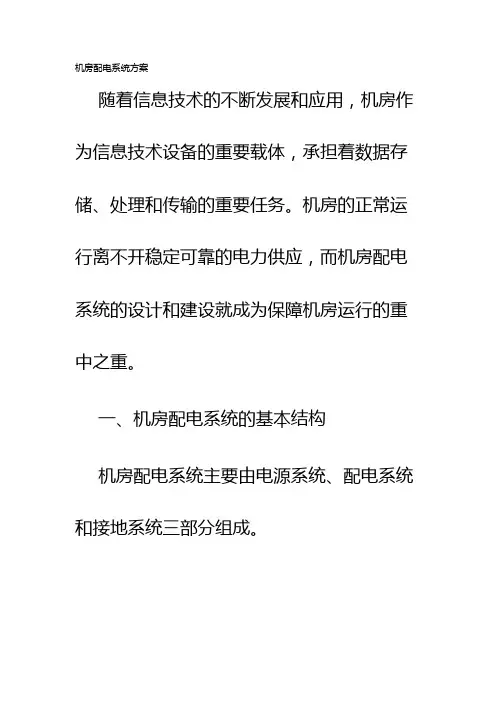

机房配电系统方案随着信息技术的不断发展和应用，机房作为信息技术设备的重要载体，承担着数据存储、处理和传输的重要任务。

机房的正常运行离不开稳定可靠的电力供应，而机房配电系统的设计和建设就成为保障机房运行的重中之重。

一、机房配电系统的基本结构机房配电系统主要由电源系统、配电系统和接地系统三部分组成。

1. 电源系统：电源系统是机房配电系统的核心，主要包括主电源、备用电源和电源转换装置三部分。

主电源一般从市电供应，备用电源可以是蓄电池组、柴油发电机组等，电源转换装置则负责在主电源故障时自动切换到备用电源，保障机房的连续供电。

2. 配电系统：配电系统负责将来自电源系统的电能按照需求进行分配和传输。

配电系统主要包括配电开关柜、配电回路以及配电监控系统。

配电开关柜作为电能的主要分配装置，根据机房的实际电能需求进行布置；配电回路则负责将电能输送到各个设备和设施，确保机房各个区域的电能供应；配电监控系统则用于实时监测机房的电能使用情况、警报和故障处理。

3. 接地系统：接地系统是机房配电系统中的重要组成部分，通过将所有设备的金属外壳和地埋线连接到地下金属导体上，形成一个低阻抗的接地网，可以有效防止电气设备的触电危险和信号干扰。

根据机房的规模和电气设备的复杂程度，接地系统可以采用单点接地系统或者网状接地系统。

二、机房配电系统方案的设计考虑因素在设计机房配电系统方案时需要考虑以下因素：1. 安全性：机房是承载重要数据和设备的地方，保障机房与设备的安全至关重要。

在配电系统的设计中应考虑到电能分配的稳定性和可靠性，保证供电设备的正常工作，避免电压波动和电流过大对设备的损坏。

2. 可扩展性：机房的用电需求在不断增加，因此配电系统的设计要具备一定的可扩展性。

在设计时需考虑日后机房的扩容需求，预留足够的接线孔和配电回路，以方便后续的设备增加和调整。

3. 能效性：随着能源紧缺问题的日益突出，能效性已成为设计机房配电系统的重要考虑因素。

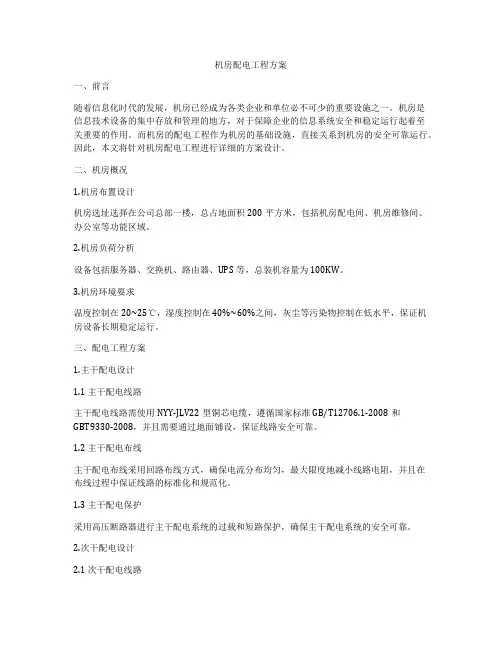

机房配电工程方案一、前言随着信息化时代的发展，机房已经成为各类企业和单位必不可少的重要设施之一。

机房是信息技术设备的集中存放和管理的地方，对于保障企业的信息系统安全和稳定运行起着至关重要的作用。

而机房的配电工程作为机房的基础设施，直接关系到机房的安全可靠运行。

因此，本文将针对机房配电工程进行详细的方案设计。

二、机房概况1.机房布置设计机房选址选择在公司总部一楼，总占地面积200平方米，包括机房配电间、机房维修间、办公室等功能区域。

2.机房负荷分析设备包括服务器、交换机、路由器、UPS等，总装机容量为100KW。

3.机房环境要求温度控制在20~25℃，湿度控制在40%~60%之间，灰尘等污染物控制在低水平，保证机房设备长期稳定运行。

三、配电工程方案1.主干配电设计1.1 主干配电线路主干配电线路需使用NYY-JLV22型铜芯电缆，遵循国家标准GB/T12706.1-2008和GBT9330-2008，并且需要通过地面铺设，保证线路安全可靠。

1.2 主干配电布线主干配电布线采用回路布线方式，确保电流分布均匀，最大限度地减小线路电阻，并且在布线过程中保证线路的标准化和规范化。

1.3 主干配电保护采用高压断路器进行主干配电系统的过载和短路保护，确保主干配电系统的安全可靠。

2.次干配电设计2.1 次干配电线路次干配电线路同样使用NYY-JLV22型铜芯电缆，并且需要经过地面铺设，确保线路的安全可靠。

2.2 次干配电布线次干配电布线同样采用回路布线方式，确保电流分布均匀，最大限度地减小线路电阻，并且保证线路的标准化和规范化。

2.3 次干配电保护次干配电系统采用接触器和熔断器进行过载和短路保护，确保次干配电系统的安全可靠。

3.末端配电设计3.1 末端配电线路末端配电线路使用RVV-22型铜芯电缆，同样需要经过地面铺设，保证线路的安全可靠。

3.2 末端配电布线末端配电布线同样采用回路布线方式，确保电流分布均匀，最大限度地减小线路电阻，并且保证线路的标准化和规范化。

机房设计方案(详细版)范本一：机房设计方案(详细版)1. 简介本章节将介绍机房设计方案的背景和目的，包括项目背景、目标和范围，并列出设计方案的目录。

2. 设计准则本章节将详细描述机房设计的准则和原则，包括安全性、可靠性、可维护性、扩展性和节能性等方面的要求。

3. 机房布局本章节将详细描述机房的布局设计，包括机房总平面图、机柜布局、走道设计、设备摆放等。

4. 供电系统设计本章节将详细描述机房的供电系统设计，包括主电源接入、备用电源、电力配送、UPS系统、发电机组等。

5. 空调系统设计本章节将详细描述机房的空调系统设计，包括冷却负荷计算、空调设备选型、通风系统设计、温湿度控制等。

6. 机房安防设计本章节将详细描述机房的安防系统设计，包括门禁系统、监控摄像头、报警系统、火灾灭火系统等。

7. 机房网络设计本章节将详细描述机房的网络设计，包括局域网设计、数据中心互联、防火墙、交换机选型等。

8. 机房设备清单本章节将列出机房需要的各种设备清单，包括服务器、存储设备、网络设备、机柜、监控设备等。

9. 机房施工图纸本章节将列出相关的机房施工图纸，包括布线图、设备安装图、配电图、空调通风图等。

10. 附件本所涉及的附件如下：- 机房总平面图- 设备清单- 机房施工图纸11. 法律名词及注释本所涉及的法律名词及注释如下：- 机房：指用于集中存储和管理各种计算机设备的房间。

- UPS：不间断电源，用于提供电力稳定的备用电源系统。

范本二：机房设计方案(简洁版)1. 简介本章节介绍机房设计方案的背景和目的，说明设计方案的主要内容和目标。

2. 设计准则本章节详细描述机房设计的准则和原则，包括安全、可靠、可维护、扩展和节能等方面的要求。

3. 机房布局本章节详细描述机房的布局设计，包括机柜布局、机房总平面图和设备摆放等。

4. 供电系统设计本章节详细描述机房的供电系统设计，包括主电源接入、备用电源和电力配送等。

5. 空调系统设计本章节详细描述机房的空调系统设计，包括冷却负荷计算、空调设备选型和温湿度控制等。

、机房照明设计标准机房照明设计标准主要指标为照度照度E:光通量投射到物体表面时，即可把物体表面照亮，照度就是光通量的表面密度，即射到物体表面的光通量©与该物体表面的面积S的比值，即E=© /S（其中照度的单位为勒克斯Lx）。

在考虑机房的照明时，还须同时将照明的均匀度、照明的稳定性、光源的显色性、眩光和阴影等要求提到日程中来，这些因素也将对操作人员和维护人员产生不可低估的影响。

由于中心机房里各功能区的分工不同，对照明中的照度要求也不相同，机房区的平均照度可距地1400的直立工作面照度大于500LUX二、供配电系统设计依据与概况计算机设备供配电系统是计算机系统正常运行的前提和保证。

GB50174-93《电子计算机机房设计规范》和GB2887-89《计算站场地技术要求》中对计算机供电方式可分为三类：一类供电：需建立不间断供电系统。

二类供电：需建立带备用的供电系统。

三类供电：按一般用户供电考虑。

在本方案中，机房按一类供电方式设计施工在GB 50174-93《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率分级如下表:在本方案中，对计算机主机设备供电选用A级标准。

为达到A级标准，须有相应的UPS设备来保障。

三、供配电系统设计内容（1）、机房交流供配电设计计算机机房的供电应380/220V电压、50HZ频率和三相五线制（即TN-S系统）的配线方式供电，供给机房用电。

计算机机房的设备供电应按设备总用电量的20%进行预留（按实际运行负载为20%）。

机房内的重要设备均采用UPS不间断电源和市电双回路供电。

为防止闪电雷击及操作过电压对设备造成的危害，机房专用动力配电柜进线处装设过压保护装置，以消除线路上产生的瞬时高压尖峰脉冲。

保证计算机设备稳定运行，不受损坏。

计算机机房内设备电源的电压变化应在220V士5%之内，频率变化在50H± 0.2Hz 之内。

保证电源运行时满足三相基本平衡，设计时将单相负荷均匀分配在各相上。

机房配电方案摘要：机房是承载着众多服务器和网络设备的重要场所，其正常运行依赖于高效可靠的配电方案。

本文将介绍机房配电方案的重要性，以及常见的配电方案和注意事项。

1. 引言随着互联网的迅速发展，机房作为信息技术的核心基础设施扮演着至关重要的角色。

机房的正常运行与配电系统密不可分，一个合理可靠的配电方案是确保机房稳定运行的基石。

2. 机房配电方案的重要性2.1 保证供电可靠性机房的服务器和网络设备对稳定供电有极高的要求，特别是对于大型数据中心而言。

配电方案需要确保供电的持续稳定，避免因电力故障而导致的数据丢失或业务中断，保证机房的高可靠性。

2.2 提高能源利用效率机房配电方案的设计也需要考虑能源利用效率。

通过合理的配电布局和负载管理，可以降低机房的能耗，减少能源的浪费，从而节约成本，同时也减少对环境的影响。

3. 常见的机房配电方案3.1 中央供电系统中央供电系统是一种常见的机房配电方案。

它将电网的电能通过变压器和开关设备传输到机房各个配电柜。

这种方案具有供电可靠性高的优点，但成本较高，需要占用一定的空间。

3.2 UPS系统UPS系统（不间断电源系统）是一种常见的备用电源设备，可以在主电源故障时提供临时电源供应。

UPS系统可以为机房的服务器和网络设备提供持续稳定的电源，避免因突发情况而导致的数据丢失或业务中断。

3.3 PDU设备PDU设备（功率分配单元）是机房中用来分配电能的设备。

通过PDU设备，可以将中央供电或UPS系统提供的电能进行有效地分配给各个服务器和网络设备，实现负载均衡，提高机房的能源利用效率和供电可靠性。

4. 机房配电方案的注意事项4.1 安全性考虑机房配电方案必须具备良好的安全性。

在设计配电系统时，需要考虑到防火、防爆等安全要求，并采取相应的措施来确保机房的安全运行。

4.2 系统容量规划在设计机房配电方案时，需要预估机房的电能需求，并合理规划系统容量。

不仅要考虑当前的负载情况，还需要留出足够的扩展余地，以应对未来业务的发展。

机房UPS和配电系统设计一、UPS系统设计UPS（不间断电源）是机房中保障设备供电的关键设备，主要功能是在市电故障时，通过内置的蓄电池提供持续稳定的电力，确保机房设备的正常运行。

UPS系统设计应考虑以下几个方面：1.负载电源需求：根据机房的设备负载情况，计算出所需的UPS容量。

负载电源需求的计算应包括设备的额定功率、启动电流和工作电流等因素，确保UPS能够满足机房设备的电能需求。

2.可靠性设计：为了提高UPS系统的可靠性，通常采用冗余设计方式，即多台UPS设备并联工作，当一台设备出现故障时，其他设备能够自动接管负载。

常见的冗余方式有N+1，N+2等，其中N代表所需的UPS设备数量，+1代表冗余设备的数量。

3.电能传输和分配：UPS系统设计应考虑到电能传输和分配的效率和稳定性。

通常采用双馈线供电方式，即UPS系统一侧提供两条进线，与市电交流供电系统和机房配电系统分别相连，以确保电能传输的可靠性。

4.监控和管理系统：UPS系统设计应考虑到系统的监控和管理需求。

常见的监控和管理功能有UPS设备运行状态监控、故障诊断和报警、数据采集和实时显示等。

通过合理设计监控和管理系统，可以及时发现并处理UPS系统的故障，保证设备的运行稳定。

机房配电系统设计旨在提供稳定安全的电能供应，确保机房设备的正常运行。

配电系统设计应考虑以下几个方面：1.供电方式：机房配电系统通常采用双供电方式，即主电源和备用电源相互切换，以确保电能的持续供应。

主电源一般为市电，备用电源可以是发电机组或UPS系统。

2.电缆布线和接线：配电系统的电缆布线和接线应遵循规范的设计标准，确保电能的传输安全和可靠。

电缆的选择应考虑电流负载、电压等级和线路长度等因素，合理选择导电材料和截面积。

3.过载保护：配电系统设计应考虑到设备的过载保护需求，通过合理设置保护装置，监测设备的运行状态，及时切断故障电路，保护设备的安全运行。

4.接地保护：配电系统设计应考虑设备的接地保护需求，确保设备和人员的安全。

机房建设照明配电系统设计方案一、背景随着信息技术的快速发展，机房作为重要的信息基础设施，承载着各类设备运行和数据存储等重要功能。

机房的稳定性和安全性对于保障信息系统的可靠运行至关重要。

在机房的建设过程中，照明配电系统是一项重要的工程，它直接影响到机房环境的舒适度和能源利用效率。

本文将针对机房建设的照明配电系统进行设计方案的论述。

二、设计原则1. 保证机房内部的光照度达标，并提高照明效果，满足工作人员的舒适度和视觉需求。

2. 设计具有自动控制和节能功能的照明系统，合理利用能源，降低运行成本。

3. 保证照明系统的稳定性和可靠性，防止因电力问题引起的机房故障和事故。

三、照明设计方案1. 照明布局：根据机房的实际情况，合理布置照明灯具，保证每个区域都能达到相应的光照度标准。

机房内部应设置主照明和辅助照明两种模式，主照明用于日常工作和操作，辅助照明用于维修和紧急情况。

主照明采用均匀光照的方式，辅助照明则采用聚光或手持式便携灯具。

2. 灯具选择：机房照明系统应选用寿命长、节能高的LED灯具。

LED灯具具有耐用、节能、无污染等优点，适合长时间运行的机房环境。

根据机房不同区域的需求，选择功率和亮度适宜的LED灯具。

3. 照明控制：采用自动照明控制系统，通过光感应器、时间控制器、人体感应器等设备进行控制。

在机房无人时，自动关闭一部分灯具，降低能耗。

当有人进入机房时，自动打开照明灯具。

同时，还可以设置光线调节模式，根据外界光照情况自动调节灯具亮度。

4. 安全防护：机房照明系统应具备安全防护措施，如设备短路保护、过载保护、漏电保护等功能。

同时，照明电路应与主设备的电路相互独立，避免因照明故障影响主要设备的供电稳定性。

机房供配电及电气工程系统方案机房供配电及电气工程系统设计方案设计单位：广州莱安智能化系统开发有限公司欢迎来电索取详细方案或来电洽谈机房、机房监控、机房建设、楼宇智能化等各类机房设备业务，免费提供设计方案，价格实惠1机房供配电及电气工程1.1 机房供配电及电气工程-供电方式机房供配电系统经机房配电柜向主机电源、外部设备、辅助设备、空调、照明、新风设备等提供相线、电压、频率及额定容量符合要求的交流电。

本机房所采用的线制为三相五线制，其三相额定电压为 380 伏，单相额定电压为220 伏。

供电频率为 50HZ。

建议由总配电间提供两路电源，一路市电供动力配电柜 1，为不间断电源提供进线电源；另一路市电供动力配电柜 2，作为维修插座、空调、新风系统、照明等的用电。

另设不间断电源并机柜，并作为不间断电源输出总柜，为机房机柜设备的不间断电源配电柜提供双路不间断电源电源。

1.2 机房供配电及电气工程-电源回路设计时要严格按照《民用建筑电气设计规范》。

电源回路的设计要考虑机房内各种设备的功率，电缆的选材必须满足电脑的容量要求，并对电源点预留一定的备份点。

配电回路中预留10—15个留待以后扩展用，具体插座数量及位置要根据最终机房内设备数量考虑。

UPS 容量的分配要保证计算机与UPS 本身能安全稳定地运行。

本方案中，我们设计机柜采用16A 三眼防水工业电源插座，配4 mm2电缆线，电源插座等采用10A 奇胜电源插座和原装底盒，有充分的用电负荷冗余性。

每个机柜（含网络设备机柜、服务器机柜）各配有1条UPS 电源回路和1条市电电源回路；机房在空余部位再增设一些冗余市电插座。

1.3 机房供配电及电气工程-供配电系统大楼配电房的柴油发电机引一条ZR-YJV-4*185+1*95的电缆到一楼强电间的CS 手动切换箱（另CS 手动切换箱预留个移动发电机接口）；经CS 手动切换箱后分别引两条电缆至三层机房的自动切换柜1和自动切换柜2；另两路市电电源也引至自动切换柜1和自动切换柜2；经切换柜输出的电源为机房空调、新风、照明等供电，电源经UPS 配电柜为机房内设备供电，具体详见机房配电系统结构图：1、机房供配电及电气工程-动力配电系统a 、市电直接供电的设备用多孔标准插座；机房插座分类设置，采用结构化，模块化，星型电力布线。
