拖链电缆供电系统的组成目前,起重机小车普遍采用悬挂电缆系统供电,但在国外已广泛采用中心进线安装的拖链电缆系统为小车供电,这种系统更能适应高速运行的物流处理设备。
拖链电缆供电系统的组成拖链电缆供电系统主要由拖链、电缆(及管路)、滑行槽及端部紧固用附件四部分组成,见图1。
图1 拖链电缆供电系统拖链拖链由工程塑料制成,适应于高速运动,噪声小,耐磨,使用及装拆方便。
拖链象链条一样具有一定的节距,其横断面内部空间可以任意分隔,以适应不同直径的电缆或管路(见图2a、b)。
拖链的适用温度范围是-40~+130e。
112 电缆及各种油、气管路用拖链拖动电缆和管路时,电缆和管路在全长度上弯曲均匀,并可平行或上下分层排列(图2a、b),只要保证在拖链的宽度方向的重量分布均衡就可以了。
113 滑行槽滑行槽为拖链起导向和支持作用,其长度L略大于运行距离S,其中一半带滑行条(L1),一半不带(L2),见图1。
滑行槽侧板由镀锌钢板弯制而成,滑行条可用塑料、铝合金或钢,应保证平直(见图3)。
114 端部紧固用附件图2 拖链断面形式(a)平行排列(b)分层排列在拖链的两端都应有固定,既要固定拖链连接头也要固定好电缆及管路。
紧固附件有C型槽座、电缆卡、管夹及紧固螺栓等,见图4。
图3 带滑行条的滑行槽图4 端部紧固附件拖链电缆系统与悬挂电缆系统的比较211 可靠性高、维护少当起重小车的行程较长时,如采用悬挂电缆系)24)5起重运输机械6 1999(6)统则需要一套复杂的导向系统,其中导轮的轴承极易超过使用寿命,由此引起的过度磨损造成的故障需要不断地进行维修保养,经常要更换轴承。
另外,悬挂电缆容易形成电缆的局部过度弯曲,造成电缆开裂和芯线断裂。
采用拖链系统因拖链本身带有一体化的滑行座,并由耐磨的工程塑料制成,能在拖链自身上方相互滑行而较少磨损,只要有一个侧面导向的滑行槽就可以了。
212 节省空间、降低成本悬挂电缆系统要求有电缆储线站,其长度往往占到整个行程的10%,且需要的电缆总长度约是行程的2倍。
拖链使用环境和使用要求
现在的拖链已经广泛使用在机床上，保护了电缆等也使机床整体看起来更美观。
拖链，矩形金属软管，防护套，波纹管、包塑金属软管都属于线缆防护产品，拖链分为钢制拖链，塑料拖链。
拖链：一般应用在机床机械等的电缆、油管、气管、水管、风管上，起牵引和保护作用。
拖链的使用最早起源于德国，后来国内引用并创新结构。
钢制拖链由钢铝组合而成可以定做，塑料拖链又称工程拖链，坦克链。
拖链根据使用环境和使用要求的不同分为桥式拖链，全封闭拖链，半封闭拖链三种。
一、抗耐性：喇油、盐并有一定的耐酸、葡寸碱能力。
二、运行速匿和加速度：最高速度可达5米／秒，最高加速度可达5米/秒"(具体速度、加速度视运行情况而定)。
三、拖链运行寿命：在正常架空使用情况下，可达500万往复运动次数(具体寿命视运行惰况而定) 。
四、材料：增强尼龙，具有高的压力和抗拉负荷，良好的韧性高弹性耐磨性阻燃。
高低温Bt性能稳定，可以使用在室外。
链条标准与设计选型中国链条标准GB/T 1243-1997 ：短节距传动用精密滚子链和链轮GB/T 3579-1983 ：自行车链条GB/T 4140-1993 ：输送用平顶链和链轮GB/T 5269-1999 ：传动及输送用双节距精密滚子链和链轮GB/T 5858-1997 ：重载传动用弯板滚子链和链轮GB/T 6076-1985 ：传动用短节距精密套筒链GB/T 8350-1987 ：输送链、附件和链轮GB/T 10855-1989 ：传动用齿形链及链轮GB/T 10857-1989 : S型、C型钢制滚子链、附件和链轮GB/T 1 42 1 2- 1 993 ：摩托车链条GB/T 15390-1994:工程用钢制焊接弯板链和链轮JB/T 17482-1998 :输送用模缎易拆链JB/T 3876-1999 :加重系列传动用短节距精密滚子链JB/T 5398-1991 :工程用钢制套筒链、附件及链轮JB/T 6074-1995 :板式链、端接头及槽轮JB/T 6367-1992 :保护拖链形式尺寸JB/T 7054-1993 :瓶装啤酒灌装线滚子输送链JB/T 7350-1993 :小规格链条包装JB/T 7364-1994 :倍速输送链JB/T 7427-1994 :滚子链和套筒链链轮滚刀JB/T 8545-1997 ：自动扶梯梯级链、附件和链轮JB/T 8546-1997 ：双铰接输送链JB/T 8820-1998 ：摩托车传动链条磨损性能试验规JB/T 8883-1999 ：农业机械用夹持输送链JB/T 8920-1999 ：工程塑料链节轻型输送链JB/T 9152-1999 ：滑片式无级变速链JB/T 9153-1999 ：双链冷拔机用直板滚子链和链轮JB/T 9154-1999 ：埋刮板输送机用叉型链、附件和链轮SY/T 5595-1997 ：油田链条和链轮国际标准学会(ISO)) 链条标准ISO 487-1998 : S型和C型钢制滚子链、附件和链轮Type S and C Steel Roller Chains ，Attachments and Chain WheelsISO 606-1994:短节距精密传动滚子链和链轮Short Pitch Transmission Precision Roller Chains and Chain WheelsISO 1275-1995 :传动和输送用双节距精密滚子链和链轮Extended Pitch Precision Roller Chains and Chain Wheels for Transmission and ConveyorsISO 1395-1977:短节距传动精密套筒链和链轮 ( 1 997年修订)Short Pitch Transmission Precision Bush Chains and Chain Wheels (and Amendment)ISO 1977-2000:输送链、附件和链轮( 公制和英制)Conveyor Chains ，Attachments and Chain Wheels (Metric and Inch Series) ISO 3512-1992:传动用重载弯板滚子链Heavy Duty Cranked Link Transmission ChainsISO 4347-1992 :板式链、U型端接头和导轮Leaf Chains ，Clevises and SheavesISO 4348-1983:输送用平顶链和链轮Flat Top Chains and Chain Wheels for ConveyorsISO 6971-2002:钢制焊接弯板曳引链、附件和链轮Welded Steel Type Cranked Link Drag Chains and Chain Wheels ISO 6972-2002:钢制焊接弯板工程链、附件和链轮Welded Steel Type Cranked Link Mill Chains and Chain Wheels ISO 6973-1986:模锻易拆输送链(模锻无铆链)Drop Forged Rivetless Chains for ConveyorsISO 9633-2001 :自行车链Bicycle ChainsISO 10190-1992:摩托车链条Motorcycle ChainsISO 10823-1996:链传动选择指南Guidance on the Selection of Chain DrivesISO 610-1990:链式输送机和刨煤机用高强度圆环链ISO 1082-1990:采矿、链式输送机的钩接式连接器组件ISO 13772-1997:林业机械.便携式链锯.非手动链锯制动器的性能ISO 1704-1991 :造船、日字环节锚链ISO 1834-1999:提升用短链节链条ISO 1835-1980:起重用短环链.吊链ISO 3056-1986:非标定的圆钢环提升用链条和链钩ISO 3075-1980:提升用短链节链条、链式吊宗等的非标定等级S(6)ISO 3076-1984 ：提升用短链节链条、链式吊宗等的非标定等级T（8）ISO 3077-2001 :提升用短链节链条、T级小公差吊链（T型，DAT DT）ISO 7592-1983：标定的圆钢链节提升链条ISO 10726-1992 :手提式链锯美国国国家标准学会（ANSI/ASME链条标准ANSI B 29.100-2002 :短节距传动用精密滚子链、双节距传动/输送用精密滚子链、附件和链轮注：该新标准取代了原来的ANSI B 29.1M-1993 “传动用精密滚子链、附件和链轮”、ASME B 29.3M-1994 “传动用双节距滚子链和链轮”和ASME B29.4M-1994 “输送用双节距滚子链、附件和链轮” 。
IGUS(易格斯)拖链、igus塑料拖链、igus(易格斯)工程拖链、igus托管、igus坦克链上海智川工贸有限公司优惠供应德国IGUS(易格斯)拖链、igus塑料拖链、igus(易格斯)工程拖链、igus托管、igus坦克链等，德国IGUS(易格斯)拖链、igus塑料拖链、igus(易格斯)工程拖链、igus托管、igus坦克链,公司创建于1964年，公司拥有员工1300多人，分支机构遍布世界各地。
igus拖链适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护作用。
igus(易格斯)拖链每节都能打开，便于安装和维修，运动时噪音低、耐磨、可高速运动。
igus(易格斯)拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。

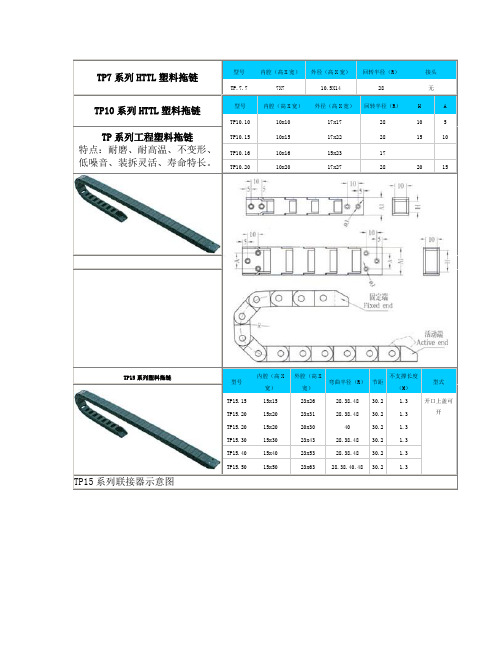

igus拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。
相同系列的拖链内高、外高、节距相同，拖链内高、弯曲半径R可有不同的选择。
igus单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。
另可提供分隔片，将链内空间按需要分隔开。
igus采用增强尼龙材料，具有抗拉负荷、高弹性、耐磨性、阻燃并有一定的耐酸、碱能力。
高低温时性能稳定，可以使用在室外。
最高加速度可达5米/秒，在正常架空使用情况下，可达千万往复运动次数。
欢迎来电选购！IGUS(易格斯)拖链、igus塑料拖链、igus(易格斯)工程拖链、igus托管、igus坦克链igus拖链产品型号有：040.07.12，045.16.12，05.05.07，06.20.12，060.10.12，060.10.12PZ，060.16.12，08.10.028.0，08.30.12，080.20.12，080.30.12，080.40.12PZ，080.50.12PZ，102.12PZ，1025.12p，1025.12PZ，1025.34P，1038.12p，1050.12PZ，1050.12PZ，106.12PZ，106.34PZ，107.12PZ，114.1.12PZ，114.2.12PZ，114.2.12pz，114.3.12P，114.3.12P，114.3.12P，114.3.12PZ，114.4.12PZ，117.1.12PZ，117.2.12P，117.2.12PZ，117.3.12P，117.3.12PZ，117.5.12P，117.5.12P，117.5.12PZ，117.7.12P，117.7.12PZ，117.5.12.PZ，117.4.12P 1420.15.12，1500.100.34PZB，1500.050.34PZB，1570.040.12，1570.050.12，1570.090.12，1680.100.12，1680.250.12，2000.12，2030.12PZ，2030.34PZ，2050.12PZ，2050.12PZB2050.34PZ，2070.34PZ，2100.03.12，2100.12PZ，2100.14PZB，2200.175.1.12，2607.34PZ，2607.34PZB，2610.12PZ，2610.12PZ，2612.12PZ，2612.12PZBK，2612.34PZ，2615.12PZ，2800.137.2.12，2900.18.1.12，3075.12PZ，3075.12PZ，3075.ZB，3100.12PZ，3100.34PZB，3125.12PZ，3175.12PZ，3200.34PZ，3050.12PZB，380.20.12，380.25.12，3800.20.1.12，3800.187.2.12C，3800.112.1.12，38000.2，3900.15.1/2.12，4000.25.2.12，480.050.12，482.050.12，510.35.12，580.075.12，580.075.12，581.12PZ，50500.42.12，51500.15.12，680.175.12，765.125.12，7700.20.2.12，R608.20.250.U，880.07.12，2605.34，E6.29.060.12，04.07.28，045.16.018，05.06.018，05.10.018，05.30.018.0，05.30.12，06.10.018 IGUS现货、IGUS价格、IGUS厂家、IGUS代理、IGUS经销、IGUS型号IGUS spot、IGUS manufacturer、IGUS distribution、IGUS price、IGUS modelIGUS (IGUS) drag chain, IGUS plastic towline, IGUS (IGUS) engineering tow chain。
线缆塑料尼龙拖链安全操作及保养规程导言线缆尼龙拖链是工业生产过程中常用的线缆保护装置，主要用于防护电线电缆、油管、液压软管等输送管路，有效保障运动精确机床和自动化机电设备的安全性和稳定性。
为了使塑料尼龙拖链能够发挥出最佳效应且使用寿命更长，需要遵循正确的操作方法和保养规程。
本文将为您介绍线缆塑料尼龙拖链的安全操作及保养规程。
一、安全操作规程1. 使用前检查•在使用钳型钳时一定要注意，因为过力的夹紧会损坏外骨骼或唇边缘。
此外，过多的夹紧力也会导致硬质尼龙滑动面的曲率变小或变形。
•将尼龙拖链正确地固定在运动链板上。
在运动板上，每个固定边缘必须严格对齐，否则可能导致链中断或阻塞。
•在线缆布线时，应确保线缆正确放置在尼龙拖链内。
将尼龙拖链完全拉直，并让电线靠在拖链底部的导向槽上，以确保电线不会在运动过程中摩擦链路。
2. 操作时注意事项•避免使用或推荐直接手动操作线缆塑料尼龙拖链。
采用相关人员操作线缆尼龙拖链，操作和调整模式，以便确保操作准确和快速，并同时最大限度地减少对尼龙链的磨损。
•当需要注意线缆尼龙拖链的某个部分时，请使用标准工具，如扳手等。
在拆卸或更换尼龙链时，应注意避免尼龙链的撕裂和劣化。
•在操作尼龙链时，确保灰尘和脏物不会进入链上，以免影响链的运动性能。
建议在运动堆积尘埃或装置有液体的情况下增加密封垫或防护罩。
3. 维护•为了保证尼龙链的寿命和性能，尤其是在气候恶劣的情况下，必须定期检查线缆尼龙拖链上的材料是否出现劣化、老化、变形、裂纹等消耗迹象。
在发现这些问题时，应立即采取适当的措施。
•维修近似的尼龙链可能会导致链的破裂或运动卡顿，从而影响整个运动装置的性能。
定期清洗和维护线缆尼龙拖链，检查尼龙链中的缺陷和磨损。
•定期检查所有尼龙链的接头，并使用标准的连接夹子修复可能的松散或损坏的连接。
二、保养规程1. 日常保养•保持设备清洁卫生，定期对设备进行清洁保养，防止灰尘或脏物进入设备内部，影响设备性能。
全封闭尼龙塑料拖链日常如何维护?全封闭尼龙塑料拖链是机床上的一种重要部件，通过滑动轨道和链条后拉的方式来保护机械设备的电缆和管路。
全封闭尼龙塑料拖链的日常维护和保养对机床的正常运行和使用寿命至关重要。
本文将介绍全封闭尼龙塑料拖链的一些常见问题及其日常维护的方法。
1.拖链松紧度在拖动链条时，如果松紧度过大或过小，都会对拖动链的正常使用造成影响。
一旦出现这种问题，就需要对其进行调整。
调整时，应根据机床制造商或者拖动链制造商提供的翻译，通过调整拖动链中的拉力弹片来调节拖动链的松紧度。
一般情况下，每年至少进行一次检查。
2.清洁拖动链的过程中会积聚灰尘、油污、碎片等杂物，如果长时间不进行清洁和保养，就会增加机床的摩擦阻力，从而影响拖动链的正常使用。
因此，定期清洁和保养拖动链是非常必要的。
清洁时应先清除拖动链表面的沙尘或者杂物，然后再使用干净的软布擦拭拖动链表面。
在清洗时禁止使用水或者化学溶液直接洗涤拖动链表面。
3.润滑拖动链需要润滑才能够顺畅地运行。
使用不同的滑动剂可以对不同的拖动链产生不同的效果。
链和导轨之间的润滑应采用专业的链轮油润滑，而导轨表面应使用PVC、铜板等刷牢的方式进行保护。
此外，润滑油的加油量不应过多也不应过少，以免影响拖动链的正常工作或危及机器设备的安全问题。
一般情况下，润滑油每天至少加一次，以保证机器的正常运行。
4.防护罩全负载尼龙塑料拖动链天然配合导管，其可以减少拖动链表面的主动制动,延长使用寿命。
使用后刮板帮助防护罩保持框架内部的清洁。
同时，定期检查和替换孔洞、定位螺钉、密封件和其他零件，以确保机器的正常工作。
总之，全封闭尼龙塑料拖链的正常维护和保养对机床的正常运行和寿命至关重要。
日常保养需要定期检查和清洁拖动链，定期检查、更换等部件，以确保机器和设备的正常工作。
下时，我们可以参照机床制造商或拖动链制造商提供的使用说明书或者维护指南来进行全封闭尼龙塑料拖链的维护和保养，以确保机床的长期稳定性和正常运行。
增强式尼龙塑料拖链安全操作及保养规程1. 引言增强式尼龙塑料拖链是一种广泛应用于机床、自动化设备等工业领域的重要附件。
它可以保护电缆和软管免受机械损坏、液体喷溅和灰尘侵入等因素的影响。
为了确保增强式尼龙塑料拖链能够正常运行并延长其使用寿命，本文将介绍增强式尼龙塑料拖链的安全操作和保养规程。
2. 安全操作规程为了确保工作人员的安全，并保护增强式尼龙塑料拖链免受损坏，以下是一些安全操作规程：2.1 空载启动在正式使用增强式尼龙塑料拖链之前，应该先进行空载启动。
空载启动可以确保拖链能正常运行，并检查是否存在异常声音、振动或其它异常情况。
如果有异常情况，应立即停止使用，并联系维修人员进行检修。
2.2 避免超载增强式尼龙塑料拖链有一定的承载能力，因此在使用过程中应避免超过其承载范围。
如果超载使用，会导致塑料链节断裂或变形，从而降低其使用寿命，并可能引发安全隐患。
在使用增强式尼龙塑料拖链时，应尽量避免其倾斜。
倾斜会增加拖链的摩擦力，导致链条受损，最终影响使用寿命。
因此，在安装和使用过程中，应确保增强式尼龙塑料拖链保持水平，避免倾斜。
2.4 定期检查为了及时发现并解决潜在问题，增强式尼龙塑料拖链应定期进行检查。
检查时应注意链条的磨损情况、连接件的紧固情况以及拖链是否存在异常声音、振动等情况。
如果发现任何异常，应立即停止使用，并进行维修或更换。
3. 保养规程为了延长增强式尼龙塑料拖链的使用寿命，以下是一些保养规程：3.1 清洁定期清洁增强式尼龙塑料拖链是保持其正常运行和延长寿命的重要步骤。
清洁时可以使用软刷子或压缩空气来清除链条上的灰尘和杂物。
同时，还需要清洁链条内部。
清洁时应注意避免使用化学溶剂，因为这可能会对塑料链节造成损害。
3.2 润滑增强式尼龙塑料拖链的链条需要定期润滑以减少摩擦和磨损。
在润滑时，应选择适当的润滑剂，并确保润滑剂能够均匀分布在链条表面。
同时，应避免过量润滑，以免产生污染或引起链条运行不畅。
