(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920574578.6(22)申请日 2019.04.25(73)专利权人 吉林省中赢高科技有限公司地址 130000 吉林省长春市高新开发区顺达路957号(72)发明人 王超　(74)专利代理机构 广州华享智信知识产权代理事务所(普通合伙) 44576代理人 梁顺珍(51)Int.Cl.H01R 11/12(2006.01)H01R 11/32(2006.01)H01R 4/02(2006.01)H01R 4/18(2006.01)H01R 4/20(2006.01)H01R 43/16(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种导线连接端子(57)摘要本实用新型公开了一种导线连接端子，所述导线连接端子，包括固定件和连接件，所述固定件用于连接用电装置，所述连接件的表面上无缝地设有用于连接导线导芯的接触件；除所述接触件与导芯的连接区域之外，至少在所述固定件、连接件、接触件中的一个物件的部分或全部表面上设置有防腐蚀保护层。

由于本实用新型的连接件与接触件之间是无缝连接，从而隔绝了空气和水的介入，达到减缓接触件与连接件之间电化学腐蚀的效果。

同时，在本实用新型所设置的防腐蚀保护层，则有助于进一步抵抗电化学腐蚀，延长导线连接端子的使用寿命。

权利要求书1页 说明书9页 附图4页CN 209730220 U 2019.12.03C N 209730220U权　利　要　求　书1/1页CN 209730220 U1.一种导线连接端子，包括固定件和连接件，其特征在于：所述固定件用于连接用电装置，所述连接件的表面上无缝地设有用于连接导线导芯的接触件；至少在所述固定件、连接件、接触件中的一个物件的部分或全部表面上设置有防腐蚀保护层。

2.根据权利要求1所述的导线连接端子，其特征在于：所述连接件呈平板状结构或U形结构或优弧状结构或圆筒状结构或碗状结构或多边形结构。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920502318.8(22)申请日 2019.04.12(73)专利权人 唐山鹏源塑料制品有限公司地址 063000 河北省唐山市路南区稻地镇胡家庄村(72)发明人 薛长江　顾斌　(74)专利代理机构 深圳市科吉华烽知识产权事务所(普通合伙) 44248代理人 吴肖敏(51)Int.Cl.B29C 53/08(2006.01)B29C 53/84(2006.01)B29L 23/00(2006.01)(54)实用新型名称一种新型塑料弯管生产装置(57)摘要本实用新型提供一种新型塑料弯管生产装置，包括加工台，支撑杆，橡胶套，支撑块，加热板，固定杆，可插接维护加热架结构，可滑动锁紧固定架结构，可喷洒转动降温箱结构，降温开关，挂接杆，手持杆，防滑套，套接环和加热开关。

本实用新型加热架，加热座，加热管，加工台和加热板的设置，有利于在进行塑料管折弯的过程中方便进行塑料管加热工作，方便进行高温折弯工作；滑动架，滑动块，翼形螺栓，移动夹持杆，加热板和固定杆的设置，有利于调节移动夹持杆的位置，方便固定不同规格塑料管进行折弯工作；水桶，循环泵，进水管，出水管，转向管和喷头的设置，有利于对塑料管的折弯处进行洒水降温工作，防止折弯后塑料变形。

权利要求书2页 说明书5页 附图2页CN 209738269 U 2019.12.06C N 209738269U权　利　要　求　书1/2页CN 209738269 U1.一种新型塑料弯管生产装置，其特征在于，该新型塑料弯管生产装置包括加工台(1)，支撑杆(2)，橡胶套(3)，支撑块(4)，加热板(5)，固定杆(6)，可插接维护加热架结构(7)，可滑动锁紧固定架结构(8)，可喷洒转动降温箱结构(9)，降温开关(10)，挂接杆(11)，手持杆(12)，防滑套(13)，套接环(14)和加热开关(15)，所述的支撑杆(2)的上端分别焊接在加工台(1)的下端四角位置；所述的橡胶套(3)分别套接在支撑杆(2)的下端外壁；所述的支撑块(4)分别焊接在加工台(1)的内部底端左右两侧；所述的加热板(5)螺栓连接在加工台(1)的上端中间位置；所述的固定杆(6)的下端焊接在加热板(5)的上端左侧；所述的可插接维护加热架结构(7)安装在加工台(1)的内部中间位置；所述的可滑动锁紧固定架结构(8)安装在加热板(5)的上端右侧；所述的可喷洒转动降温箱结构(9)安装在右侧设置的支撑杆(2)的右侧；所述的降温开关(10)螺钉连接在右侧前面设置的支撑杆(2)正表面上部中间位置；所述的挂接杆(11)的右端焊接在加工台(1)的左侧中间位置；所述的手持杆(12)的上端套接在挂接杆(11)的外壁中间位置；所述的防滑套(13)套接在手持杆(12)的外壁下部；所述的套接环(14)焊接在手持杆(12)的下端；所述的加热开关(15)螺钉连接在左侧前面设置的支撑杆(2)的正表面上部中间位置；所述的可插接维护加热架结构(7)包括加热架(71)，加热座(72)，加热管(73)，插接块(74)，推动安装板(75)和防护板(76)，所述的加热座(72)分别螺栓连接在加热架(71)的左右两侧内壁中间位置；所述的加热管(73)插接在加热座(72)之间；所述的插接块(74)分别焊接在加热架(71)的左右两侧上部；所述的推动安装板(75)分别焊接在加热架(71)的下端左右两侧前面位置；所述的防护板(76)焊接在加热架(71)的下端中间位置。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920379792.6(22)申请日 2019.03.23(73)专利权人 南通拓新自动化设备科技有限公司地址 226000 江苏省南通市高新区进东村2组(72)发明人 曹明鑫　(51)Int.Cl.B65G 15/42(2006.01)(54)实用新型名称一种便于拆装的双材料模块式塑料输送带(57)摘要本实用新型公开了一种便于拆装的双材料模块式塑料输送带，涉及输送带技术领域，旨在解决模块式传送带不便于拆装的技术问题，其技术方案要点是所述安装杆的两侧且位于其顶部设置有镶嵌块，所述镶嵌块为半圆状；所述固定块的侧壁设置有供所述镶嵌块插设的镶嵌槽。

达到了便于拆装的目的。

权利要求书1页 说明书3页 附图3页CN 209739954 U 2019.12.06C N 209739954U权　利　要　求　书1/1页CN 209739954 U1.一种便于拆装的双材料模块式塑料输送带，其包括若干个输送模块(1)，所述输送模块(1)的侧壁一体成型设置有若干个等距的固定块(2)，所述输送模块(1)的另一侧设置有若干个等距的且与所述固定块(2)相互交错的安装杆(3)，其特征在于：所述安装杆(3)的两侧且位于其顶部设置有镶嵌块(5)，所述镶嵌块(5)为半圆状；所述固定块(2)的侧壁设置有供所述镶嵌块(5)插设的镶嵌槽(51)。

2.根据权利要求1所述的一种便于拆装的双材料模块式塑料输送带，其特征在于：所述镶嵌块(5)为橡胶材质。

3.根据权利要求2所述的一种便于拆装的双材料模块式塑料输送带，其特征在于：所述固定块(2)的侧壁且位于所述镶嵌槽(51)的上方设置有引流面(21)。

4.根据权利要求1所述的一种便于拆装的双材料模块式塑料输送带，其特征在于：所述镶嵌块(5)内设置有磁性件(4)，所述镶嵌槽(51)的内壁设置与所述磁性件(4)相互吸附的吸附件(41)。

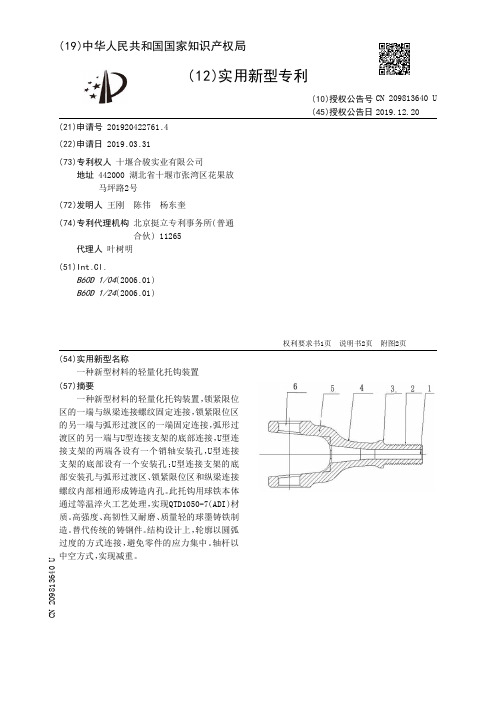

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920422761.4(22)申请日 2019.03.31(73)专利权人 十堰合骏实业有限公司地址 442000 湖北省十堰市张湾区花果放马坪路2号(72)发明人 王刚　陈伟　杨东奎　(74)专利代理机构 北京挺立专利事务所(普通合伙) 11265代理人 叶树明(51)Int.Cl.B60D 1/04(2006.01)B60D 1/24(2006.01)(54)实用新型名称一种新型材料的轻量化托钩装置(57)摘要一种新型材料的轻量化托钩装置，锁紧限位区的一端与纵梁连接螺纹固定连接，锁紧限位区的另一端与弧形过渡区的一端固定连接，弧形过渡区的另一端与U型连接支架的底部连接，U型连接支架的两端各设有一个销轴安装孔，U型连接支架的底部设有一个安装孔；U型连接支架的底部安装孔与弧形过渡区、锁紧限位区和纵梁连接螺纹内部相通形成铸造内孔。

此托钩用球铁本体通过等温淬火工艺处理，实现QTD1050-7(ADI)材质。

高强度、高韧性又耐磨、质量轻的球墨铸铁制造。

替代传统的铸钢件。

结构设计上，轮廓以圆弧过度的方式连接，避免零件的应力集中。

轴杆以中空方式，实现减重。

权利要求书1页 说明书2页 附图2页CN 209813640 U 2019.12.20C N 209813640U权　利　要　求　书1/1页CN 209813640 U1.一种新型材料的轻量化托钩装置，其特征在于，包括减重用的铸造内孔(1)、纵梁连接螺纹(2)、锁紧限位区(3)、避免应力集中的弧形过渡区(4)、U型连接支架(5)、销轴安装孔(6)；所述锁紧限位区(3)的一端与所述纵梁连接螺纹(2)固定连接，所述锁紧限位区(3)的另一端与所述弧形过渡区(4)的一端固定连接，所述弧形过渡区(4)的另一端与所述U型连接支架(5)的底部连接，所述U型连接支架(5)的两端各设有一个所述销轴安装孔(6)，所述U 型连接支架(5)的底部设有一个安装孔；所述U型连接支架(5)的底部安装孔与所述弧形过渡区(4)、所述锁紧限位区(3)和所述纵梁连接螺纹(2)内部相通形成所述铸造内孔(1)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920418530.6(22)申请日 2019.03.29(73)专利权人 广东恒基金属制品实业有限公司地址 528305 广东省佛山市顺德高新区（容桂）桂科技产业园科苑三路16号广东恒基金属制品实业有限公司(72)发明人 王路　(74)专利代理机构 北京世誉鑫诚专利代理事务所(普通合伙) 11368代理人 郭官厚(51)Int.Cl.B23Q 3/06(2006.01)(54)实用新型名称一种复式组合夹具装置(57)摘要一种复式组合夹具装置主夹具的一侧开设有方孔，该方孔的末端开设有沉孔，内壁上方及其下方对称延伸设置有导轨，方孔穿设有副夹具，副夹具的四个端角分别穿设有螺杆，该螺杆的末端通过螺纹连接主夹具的沉孔底端，且螺杆的末端于主夹具之间开设有连接孔，该连接孔穿设有螺钉，螺钉的两端分别连接螺杆的一端，螺杆分别穿设有弹簧，副夹具的中心开设有通孔，该通孔连通副夹具并向右延伸连通主夹具的另一端，本实用新型通融性强、拆卸方便、装夹方便快捷，制造成本低，在油压行业装置中具有领先优势；且能够有效提高人工作业便利、降低模具制作成本、提高生产效率、保证产品一次装夹完成三道工序的制作，达到三合一、一气合成的成效。

权利要求书1页 说明书2页 附图3页CN 209717072 U 2019.12.03C N 209717072U权　利　要　求　书1/1页CN 209717072 U1.一种复式组合夹具装置，包括有主夹具(10)，其特征在于：所述主夹具(10)的一侧开设有方孔(11)，该方孔(11)的末端开设有沉孔(12)，内壁上方及其下方对称延伸设置有导轨(13)，所述方孔(11)穿设有副夹具(14)，该副夹具(14)活动设置于主夹具(10)的一侧，所述副夹具(14)的四个端角分别穿设有螺杆(15)，该螺杆(15)的末端通过螺纹连接沉孔(12)的底端，且所述螺杆(15)的末端于主夹具(10)之间开设有连接孔(16)，该连接孔(16)穿设有螺钉(17)，所述螺钉(17)的两端分别连接螺杆(15)的一端，所述螺杆(15)分别穿设有弹簧(18)，该弹簧(18)设置于副夹具(14)与沉孔(12)之间，所述副夹具(14)的中心开设有通孔(19)，该通孔(19)连通副夹具(14)并向右延伸连通主夹具(10)的另一端。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920239987.0(22)申请日 2019.02.22(73)专利权人 四川龙立可不锈钢管业有限公司地址 618300 四川省德阳市广汉市小汉镇柳林村1社(72)发明人 唐照荣　吴绍东　刘超　向本成　敬维　(74)专利代理机构 成都市集智汇华知识产权代理事务所(普通合伙) 51237代理人 李华　温黎娟(51)Int.Cl.F16L 19/02(2006.01)(54)实用新型名称一种管道连接件(57)摘要本实用新型公开一种管道连接件，包括管体件、卡环和锁紧螺母，所述的卡环整体呈圆环形，并且圆环形上开设有切断其圆周方向的断口，管道插入管件体上开设的通口内，锁紧螺母、卡环套装在管道的外圆周上，卡环的外径小于锁紧螺母的螺纹段的内径，锁紧螺母与管体件将卡环夹在两者之间，所述的锁紧螺母在螺纹段的后段设置了内径逐渐减小的用于挤压卡环径向收缩的缩径段，锁紧螺母与通口外壁上的螺纹连接使得卡环径向收缩夹紧固定管道。

本实用新型所述的管道连接件结构简单、紧凑，连接操作方便、高效，抗拉拔性和抗旋拧性好，保障良好的连接稳定性，连接密封性好。

权利要求书1页 说明书3页 附图2页CN 209725513 U 2019.12.03C N 209725513U权　利　要　求　书1/1页CN 209725513 U1.一种管道连接件，其特征在于，包括管件体(1)、卡环(2)和锁紧螺母(3)，所述的卡环(2)整体呈圆环形，并且圆环形上开设有切断其圆周方向的断口，管道(5)插入管件体(1)上开设的通口(11)内，锁紧螺母(3)、卡环(2)套装在管道(5)的外圆周上，卡环(2)的外径小于锁紧螺母(3)的螺纹段的内径，锁紧螺母(3)与管件体(1)将卡环(2)夹在两者之间，所述的锁紧螺母(3)在螺纹段的后段设置了内径逐渐减小的用于挤压卡环(2)径向收缩的缩径段(31)，锁紧螺母(3)与通口外壁上的螺纹连接使得卡环(2)径向收缩夹紧固定管道(5)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920673498.6(22)申请日 2019.05.13(73)专利权人 东莞理工学院地址 523808 广东省东莞市松山湖大学路1号东莞理工学院电子工程学院(72)发明人 刘华珠　林盛鑫　廖春萍　喻世民　(74)专利代理机构 石家庄德皓专利代理事务所(普通合伙) 13129代理人 齐军彩　杨瑞龙(51)Int.Cl.H01M 2/20(2006.01)(54)实用新型名称一种软包动力电池模组的软连接构件(57)摘要本实用新型公开了一种软包动力电池模组的软连接构件，包括连接件、第一接头和第二接头，所述连接件的一端固定连接有所述第一接头，所述第一接头的一端固定连接有第一连接板，所述连接件的另一端固定连接有所述第二接头，所述第二接头的一端固定连接有第二连接板，所述第一连接板和所述第二连接板的一端均对称设置有通孔；该软包动力电池模组的软连接构件，通过在连接内芯的外侧设置第一保护层和第二保护层，第二保护层采用厚度为0.1mm的铜镍复合材料，且第二保护层与连接内芯压合而成，增加了连接件的强度，第一保护层由钢结构、加强筋和加强条组成米字型结构，进一步增加了连接件的强度、稳定性和耐用性，延长了连接件的使用寿命，节约了成本。

权利要求书1页 说明书3页 附图2页CN 209730037 U 2019.12.03C N 209730037U权　利　要　求　书1/1页CN 209730037 U1.一种软包动力电池模组的软连接构件，包括连接件（1）、第一接头（2）和第二接头（3），其特征在于：所述连接件（1）的一端固定连接有所述第一接头（2），所述第一接头（2）的一端固定连接有第一连接板（4），所述连接件（1）的另一端固定连接有所述第二接头（3），所述第二接头（3）的一端固定连接有第二连接板（5），所述第一连接板（4）和所述第二连接板（5）的一端均对称设置有通孔（6），所述连接件（1）的内部固定设置有连接内芯（9），所述连接内芯（9）的一侧固定设置有第二保护层（8），所述第二保护层（8）的一侧固定设置有第一保护层（7），所述第一保护层（7）由若干个钢结构（10）固定连接组成，所述钢结构（10）的两端固定交叉连接有加强筋（11），所述钢结构（10）的一侧焊接有加强条（12）。
