发动机曲柄连杆机构

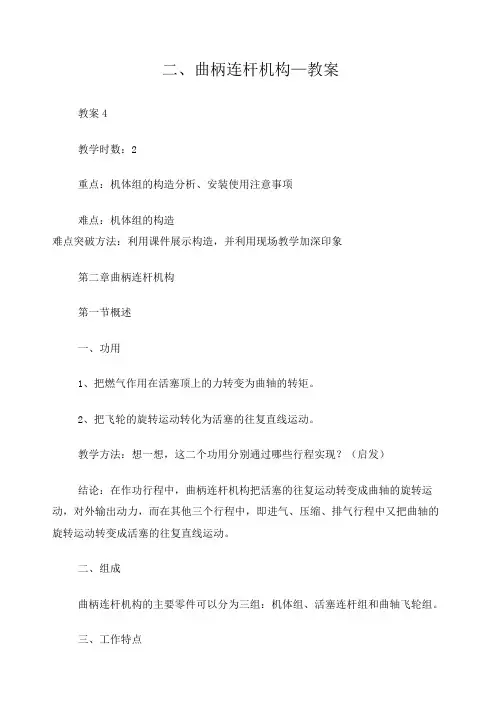

二、曲柄连杆机构—教案教案4教学时数：2重点：机体组的构造分析、安装使用注意事项难点：机体组的构造难点突破方法：利用课件展示构造，并利用现场教学加深印象第二章曲柄连杆机构第一节概述一、功用1、把燃气作用在活塞顶上的力转变为曲轴的转矩。

2、把飞轮的旋转运动转化为活塞的往复直线运动。

教学方法：想一想，这二个功用分别通过哪些行程实现？（启发）结论：在作功行程中，曲柄连杆机构把活塞的往复运动转变成曲轴的旋转运动，对外输出动力，而在其他三个行程中，即进气、压缩、排气行程中又把曲轴的旋转运动转变成活塞的往复直线运动。

二、组成曲柄连杆机构的主要零件可以分为三组：机体组、活塞连杆组和曲轴飞轮组。

三、工作特点1、工作条件差（教学方法：通过工作原理分析得出结论：“三高：高温、高压、高速；而且受腐蚀性气体的作用。

”）2、受力大。

（教学方法：通过工作原简单分析说明）3、润滑困难。

（同上）四、受力分析主要承受气体作用力、往复惯性力、旋转离心力及机件摩擦力的作用。

这些力不断大小和方向不断发生变化，其作用效果可由曲——连机构对不同位置的受力进行分析得出。

教学方法：分析其中一个位置的受力，其余引导学生自主分析第二节机体组一、气缸体利用课件展示其基本构造，并对其不同部分的构造和作用进行分析1.气缸体形式（1）一般式：亦称元裙式（2）龙门式：亦称有裙式（3）隧道式：亦称整体式分别利用课件展示其基本构造，并对其特点进行分析，重点是将基本思路展示在课堂上，帮助学生在理解上基础上记忆。

2.气缸体冷却形式（1）水冷式（2）风冷式教学方法：通过课件展示，并分析其优缺点。

3.气缸的排列形式（1）直列式（2）双列式（V型）（3）对置式教学方法：利用课件演示4.气缸套（1）干式气缸套：外表面不与冷却水接触。

（课件展示）（2）湿式气缸套：外表面与冷却水直接接触。

（课件展示）1、气缸盖的功用（1）密封气缸（2）安装其他机构的零件3）组成进气道2、气缸盖的结构：一般用灰铸铁或铝合金铸造而成。

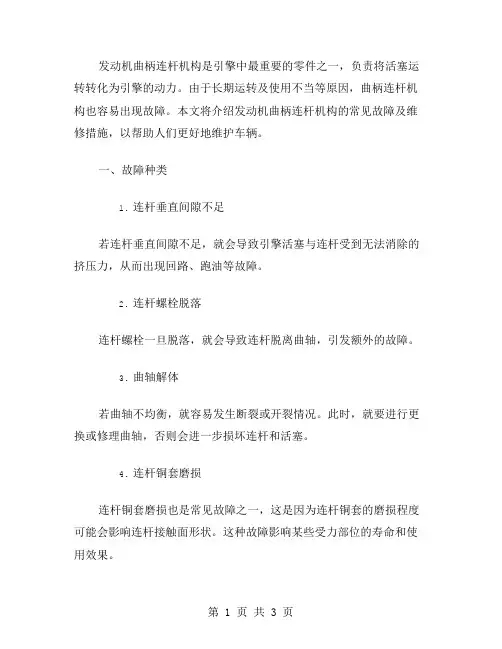

发动机曲柄连杆机构是引擎中最重要的零件之一，负责将活塞运转转化为引擎的动力。

由于长期运转及使用不当等原因，曲柄连杆机构也容易出现故障。

本文将介绍发动机曲柄连杆机构的常见故障及维修措施，以帮助人们更好地维护车辆。

一、故障种类1.连杆垂直间隙不足若连杆垂直间隙不足，就会导致引擎活塞与连杆受到无法消除的挤压力，从而出现回路、跑油等故障。

2.连杆螺栓脱落连杆螺栓一旦脱落，就会导致连杆脱离曲轴，引发额外的故障。

3.曲轴解体若曲轴不均衡，就容易发生断裂或开裂情况。

此时，就要进行更换或修理曲轴，否则会进一步损坏连杆和活塞。

4.连杆铜套磨损连杆铜套磨损也是常见故障之一，这是因为连杆铜套的磨损程度可能会影响连杆接触面形状。

这种故障影响某些受力部位的寿命和使用效果。

5.活塞环损坏活塞环主要承受活塞的热膨胀和油膜的润滑和密封作用。

若活塞环损坏，会严重影响引擎的性能和油耗，并有可能引发更严重的事故。

二、维修措施1.检查连杆垂直间隙检查连杆垂直间隙是保持引擎正常运转的重要工作。

对于垂直间隙不足的曲柄连杆机构，可以采用金属线或薄膜，将两个铜垫片插入找到的缝隙。

其目的是在提高间隙大小时，使螺钉迅速固定和扭紧。

2.更换连杆螺栓对于连杆螺栓脱落的情况，需要将其更换。

更换连杆螺栓是一个繁琐而且费用较高的工作，可以考虑使用更高质量的螺栓，并进行预防措施，如安装飞机锁和loctite。

3.修理曲轴若曲轴损坏或受损，需要进行修理或更换。

曲轴的价格较高，更换曲轴的工作较复杂。

如果曲轴出现了小故障，可以考虑进行更改和修复，并采取预防措施。

4.更换连杆铜套替换连杆铜套是另一个防止发动机出现故障的方法。

如果连杆铜套的磨损很严重，则只能将其更换为新的套子。

5.更换活塞环更换活塞环是一项需要提前准备的工作，因为活塞环的价格较高，更换工作较复杂。

可以考虑使用更高质量的活塞环保证其耐久性。

三、结论在维护发动机的过程中，维护曲柄连杆机构是非常重要的。

对于长期运转和使用不当等原因导致的曲柄连杆机构的故障，应采取相应的维修措施。

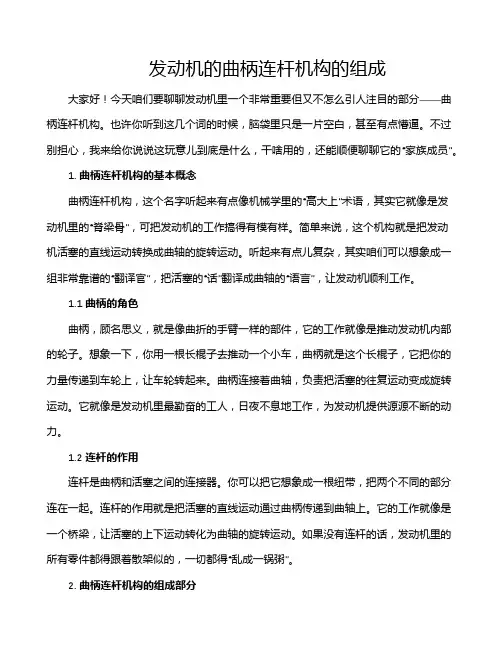

发动机的曲柄连杆机构的组成大家好！今天咱们要聊聊发动机里一个非常重要但又不怎么引人注目的部分——曲柄连杆机构。

也许你听到这几个词的时候，脑袋里只是一片空白，甚至有点懵逼。

不过别担心，我来给你说说这玩意儿到底是什么，干啥用的，还能顺便聊聊它的“家族成员”。

1. 曲柄连杆机构的基本概念曲柄连杆机构，这个名字听起来有点像机械学里的“高大上”术语，其实它就像是发动机里的“脊梁骨”，可把发动机的工作搞得有模有样。

简单来说，这个机构就是把发动机活塞的直线运动转换成曲轴的旋转运动。

听起来有点儿复杂，其实咱们可以想象成一组非常靠谱的“翻译官”，把活塞的“话”翻译成曲轴的“语言”，让发动机顺利工作。

1.1 曲柄的角色曲柄，顾名思义，就是像曲折的手臂一样的部件，它的工作就像是推动发动机内部的轮子。

想象一下，你用一根长棍子去推动一个小车，曲柄就是这个长棍子，它把你的力量传递到车轮上，让车轮转起来。

曲柄连接着曲轴，负责把活塞的往复运动变成旋转运动。

它就像是发动机里最勤奋的工人，日夜不息地工作，为发动机提供源源不断的动力。

1.2 连杆的作用连杆是曲柄和活塞之间的连接器。

你可以把它想象成一根纽带，把两个不同的部分连在一起。

连杆的作用就是把活塞的直线运动通过曲柄传递到曲轴上。

它的工作就像是一个桥梁，让活塞的上下运动转化为曲轴的旋转运动。

如果没有连杆的话，发动机里的所有零件都得跟着散架似的，一切都得“乱成一锅粥”。

2. 曲柄连杆机构的组成部分那么，曲柄连杆机构具体包括哪些部分呢？其实，它的结构也不复杂，主要有曲轴、连杆、活塞以及曲柄这几个“大腕儿”。

2.1 曲轴曲轴是曲柄连杆机构中的“老大”。

它像是一条扭曲的龙，负责把所有的动力都汇集在一起。

曲轴的工作就是把连杆传来的运动转化为旋转的动力，然后将这些动力传递给汽车的轮子。

曲轴的设计需要非常精确，否则发动机可能就会“发飙”，出现各种奇怪的问题。

2.2 连杆连杆在这里可以说是个“小伙伴”，负责把活塞的运动传递到曲轴。

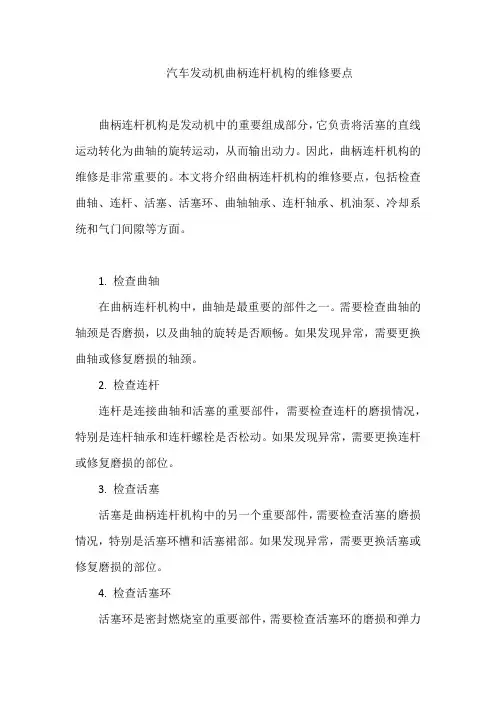

汽车发动机曲柄连杆机构的维修要点曲柄连杆机构是发动机中的重要组成部分，它负责将活塞的直线运动转化为曲轴的旋转运动，从而输出动力。

因此，曲柄连杆机构的维修是非常重要的。

本文将介绍曲柄连杆机构的维修要点，包括检查曲轴、连杆、活塞、活塞环、曲轴轴承、连杆轴承、机油泵、冷却系统和气门间隙等方面。

1. 检查曲轴在曲柄连杆机构中，曲轴是最重要的部件之一。

需要检查曲轴的轴颈是否磨损，以及曲轴的旋转是否顺畅。

如果发现异常，需要更换曲轴或修复磨损的轴颈。

2. 检查连杆连杆是连接曲轴和活塞的重要部件，需要检查连杆的磨损情况，特别是连杆轴承和连杆螺栓是否松动。

如果发现异常，需要更换连杆或修复磨损的部位。

3. 检查活塞活塞是曲柄连杆机构中的另一个重要部件，需要检查活塞的磨损情况，特别是活塞环槽和活塞裙部。

如果发现异常，需要更换活塞或修复磨损的部位。

4. 检查活塞环活塞环是密封燃烧室的重要部件，需要检查活塞环的磨损和弹力是否正常。

如果发现异常，需要更换活塞环。

5. 检查曲轴轴承曲轴轴承是支撑曲轴的重要部件，需要检查轴承的磨损和间隙是否正常。

如果发现异常，需要更换轴承或修复磨损的部位。

6. 检查连杆轴承连杆轴承是连接连杆和曲轴的重要部件，需要检查轴承的磨损和间隙是否正常。

如果发现异常，需要更换轴承或修复磨损的部位。

7. 检查机油泵机油泵是提供机油的重要部件，需要检查机油泵的工作是否正常，以及机油滤清器是否清洁。

如果发现异常，需要更换机油泵或修理滤清器。

8. 检查冷却系统冷却系统是保持发动机正常运转的重要系统之一，需要检查冷却液的流量和温度是否正常，以及冷却系统是否有泄漏。

如果发现异常，需要修理或更换相关部件。

9. 调整气门间隙气门间隙是影响发动机性能的重要参数之一，需要定期检查和调整气门间隙，以保证发动机的正常运转。

10. 更换磨损零件曲柄连杆机构中的一些零件会随着使用而逐渐磨损，如曲轴轴瓦、连杆轴瓦等。

当这些零件磨损严重时，会影响发动机的性能和寿命，因此需要及时更换。

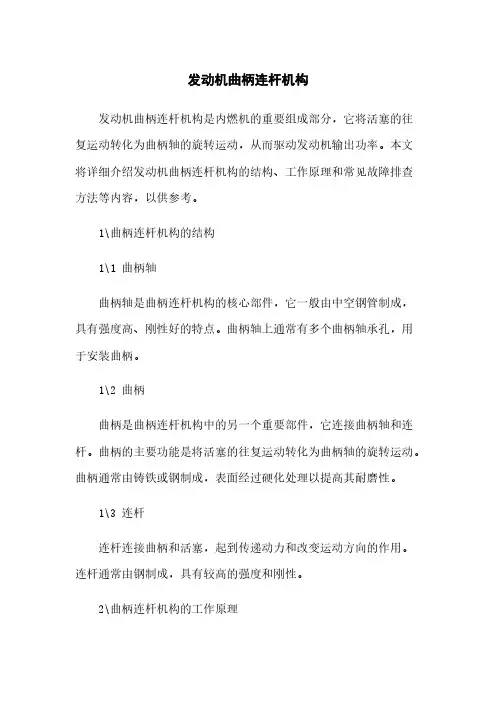

发动机曲柄连杆机构发动机曲柄连杆机构是内燃机的重要组成部分，它将活塞的往复运动转化为曲柄轴的旋转运动，从而驱动发动机输出功率。

本文将详细介绍发动机曲柄连杆机构的结构、工作原理和常见故障排查方法等内容，以供参考。

1\曲柄连杆机构的结构1\1 曲柄轴曲柄轴是曲柄连杆机构的核心部件，它一般由中空钢管制成，具有强度高、刚性好的特点。

曲柄轴上通常有多个曲柄轴承孔，用于安装曲柄。

1\2 曲柄曲柄是曲柄连杆机构中的另一个重要部件，它连接曲柄轴和连杆。

曲柄的主要功能是将活塞的往复运动转化为曲柄轴的旋转运动。

曲柄通常由铸铁或钢制成，表面经过硬化处理以提高其耐磨性。

1\3 连杆连杆连接曲柄和活塞，起到传递动力和改变运动方向的作用。

连杆通常由钢制成，具有较高的强度和刚性。

2\曲柄连杆机构的工作原理2\1 先导推力作用活塞在燃烧室内受到燃烧气体的压力驱动，沿缸体内壁进行往复运动。

当活塞向下运动时，压力将活塞推向曲柄轴，产生向后的推力。

2\2 连杆转动作用活塞的向后推力使得曲柄轴产生一定的转动，这是通过将活塞推向曲柄轴的连杆转化为曲柄轴的旋转运动。

曲柄轴的旋转运动将转化为输出轴的旋转运动，驱动发动机输出功率。

3\曲柄连杆机构的常见故障排查方法3\1 异常噪音当曲柄连杆机构出现异常噪音时，可能是曲柄轴或连杆轴承出现磨损或松动问题。

此时，需要检查并更换磨损的部件，或是进行紧固操作。

3\2 漏油现象如果曲柄连杆机构出现漏油现象，可能是曲柄轴密封件破损或曲柄轴箱螺栓松动等问题。

解决方法包括更换密封件和进行螺栓紧固操作。

3\3 连杆弯曲连杆弯曲是发动机曲柄连杆机构常见的故障之一，主要是由于高速运转时产生的惯性力作用导致连杆变形。

当发现连杆弯曲时，需要及时更换。

本文档涉及附件：1\曲柄连杆机构结构图2\曲柄连杆机构维修手册本文所涉及的法律名词及注释：1\曲柄轴：指连接连杆和曲轴的轴件，用于转化活塞的往复运动为旋转运动。

2\连杆：指连接活塞和曲轴的部件，用于传递动力和改变运动方向。

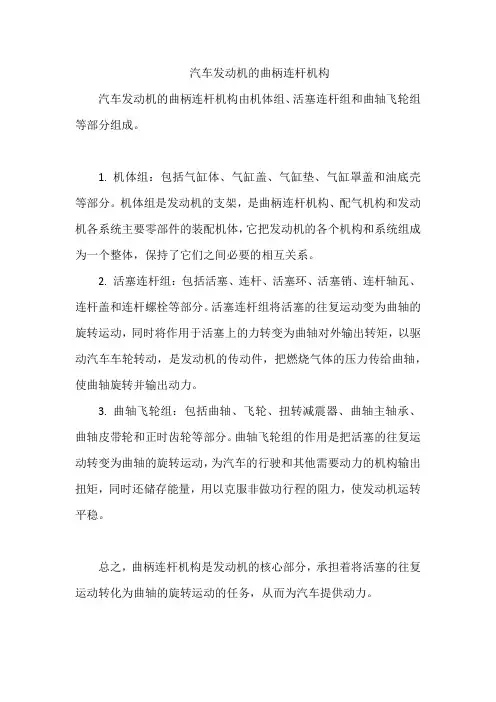

汽车发动机的曲柄连杆机构
汽车发动机的曲柄连杆机构由机体组、活塞连杆组和曲轴飞轮组等部分组成。

1. 机体组：包括气缸体、气缸盖、气缸垫、气缸罩盖和油底壳等部分。

机体组是发动机的支架，是曲柄连杆机构、配气机构和发动机各系统主要零部件的装配机体，它把发动机的各个机构和系统组成为一个整体，保持了它们之间必要的相互关系。

2. 活塞连杆组：包括活塞、连杆、活塞环、活塞销、连杆轴瓦、连杆盖和连杆螺栓等部分。

活塞连杆组将活塞的往复运动变为曲轴的旋转运动，同时将作用于活塞上的力转变为曲轴对外输出转矩，以驱动汽车车轮转动，是发动机的传动件，把燃烧气体的压力传给曲轴，使曲轴旋转并输出动力。

3. 曲轴飞轮组：包括曲轴、飞轮、扭转减震器、曲轴主轴承、曲轴皮带轮和正时齿轮等部分。

曲轴飞轮组的作用是把活塞的往复运动转变为曲轴的旋转运动，为汽车的行驶和其他需要动力的机构输出扭矩，同时还储存能量，用以克服非做功行程的阻力，使发动机运转平稳。

总之，曲柄连杆机构是发动机的核心部分，承担着将活塞的往复运动转化为曲轴的旋转运动的任务，从而为汽车提供动力。

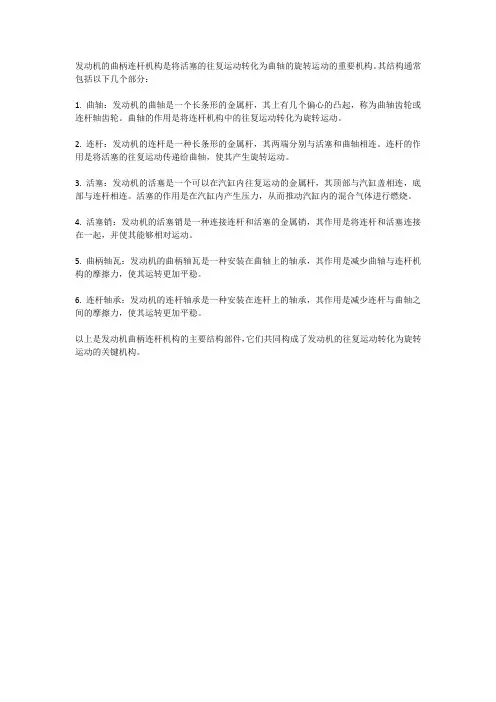

发动机的曲柄连杆机构是将活塞的往复运动转化为曲轴的旋转运动的重要机构。

其结构通常包括以下几个部分：
1. 曲轴：发动机的曲轴是一个长条形的金属杆，其上有几个偏心的凸起，称为曲轴齿轮或连杆轴齿轮。

曲轴的作用是将连杆机构中的往复运动转化为旋转运动。

2. 连杆：发动机的连杆是一种长条形的金属杆，其两端分别与活塞和曲轴相连。

连杆的作用是将活塞的往复运动传递给曲轴，使其产生旋转运动。

3. 活塞：发动机的活塞是一个可以在汽缸内往复运动的金属杆，其顶部与汽缸盖相连，底部与连杆相连。

活塞的作用是在汽缸内产生压力，从而推动汽缸内的混合气体进行燃烧。

4. 活塞销：发动机的活塞销是一种连接连杆和活塞的金属销，其作用是将连杆和活塞连接在一起，并使其能够相对运动。

5. 曲柄轴瓦：发动机的曲柄轴瓦是一种安装在曲轴上的轴承，其作用是减少曲轴与连杆机构的摩擦力，使其运转更加平稳。

6. 连杆轴承：发动机的连杆轴承是一种安装在连杆上的轴承，其作用是减少连杆与曲轴之间的摩擦力，使其运转更加平稳。

以上是发动机曲柄连杆机构的主要结构部件，它们共同构成了发动机的往复运动转化为旋转运动的关键机构。

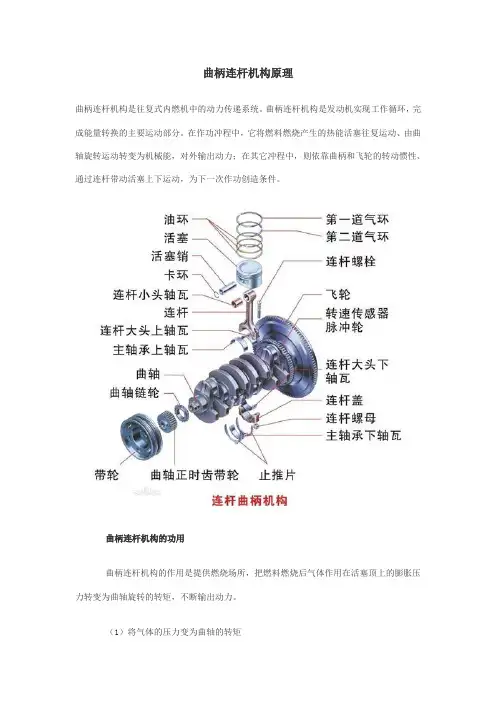

曲柄连杆机构原理
曲柄连杆机构是往复式内燃机中的动力传递系统。

曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动部分。

在作功冲程中，它将燃料燃烧产生的热能活塞往复运动、由曲轴旋转运动转变为机械能，对外输出动力；在其它冲程中，则依靠曲柄和飞轮的转动惯性、通过连杆带动活塞上下运动，为下一次作功创造条件。

曲柄连杆机构的功用
曲柄连杆机构的作用是提供燃烧场所，把燃料燃烧后气体作用在活塞顶上的膨胀压力转变为曲轴旋转的转矩，不断输出动力。

（1）将气体的压力变为曲轴的转矩
（2）将活塞的往复运动变为曲轴的旋转运动
（3）把燃烧作用在活塞顶上的力转变为曲轴的转矩，以向工作机械输出机械能. 曲柄连杆机构的组成
曲柄连杆机构由机体组、活塞连杆组、曲轴飞轮组三部分组成。

（1）机体组：气缸体、气缸垫、气缸盖、曲轴箱、汽缸套及油底壳
（2）活塞连杆组：活塞、活塞环、活塞销、连杆
（3）曲轴飞轮组：曲轴、飞轮、扭转减振器、平衡轴。

第四章曲柄连杆机构第一节概述一、功用与组成曲柄连杆机构是内燃机完成工作循环、实现能量转换的传动机构。

它在作功行程中把活塞的往复运动转变成曲轴的旋转运动；而在进气、压缩、排气行程中又把曲轴的旋转运动转变为活塞的往复直线运动。

因此曲柄连杆机构的功用是：将燃料燃烧时产生的热能转变为活塞往复运动的机械能，再通过连杆将活塞的往复运动变为曲轴的旋转运动而对外输出动力。

曲柄连杆机构由以下3部分组成：机体组主要包括气缸盖、气缸垫、气缸体、气缸套、曲轴箱和油底壳等不动件。

活塞连杆组主要包括活塞、活塞环、活塞销和连杆等运动件。

曲轴飞轮组主要包括曲轴、飞轮和扭转减振器、平衡轴等机构。

二、工作条件及受力分析曲柄连杆机构是在高温、高压、高速以及有化学腐蚀的条件下工作的。

在发动机作功时，气缸内的最高温度可达2 500k以上，最高压力可达5 MPa～9MPa，现代汽车发动机最高转速可达3 000r／min～6 000r／min，则活塞每秒钟要行经约100~200个行程，可见其线速度是很大的。

此外，与可燃混合气和燃烧废气接触的机件(如气缸、气缸盖，活塞等)还将受到化学腐蚀。

由于曲柄连杆机构是在高压下作变速运动，因此它在工作时的受力情况是很复杂的。

在此只对受力情况作简单分析。

曲柄连杆机构受的力主要有气体压力，往复惯性力，旋转运动件的离心力以及相对运动件接触表面的摩擦力。

1．气体压力在每个工作循环的四个行程中，气缸内气体压力始终存在而且是不断变化的。

作功行程压力最高，其瞬间最高压力汽油机可达3MPa～5MPa；柴油机可达5MPa～9MPa，这意味着作用在曲柄连杆机构上的瞬间冲击力可达数万牛顿(N)。

下面分析各机件作功行程的受力情况。

如图4-1a所示，气体压力对气缸盖和活塞顶作用有大小相等，方向相反的力，分别用P'和P p表示。

作用力P p经活塞传到活塞销上，分解为N p和S p两个力。

N p垂直于集中力p气缸壁，它使活塞的一个侧面压向气缸壁，称为侧压力。

发动机曲柄连杆机构的主要组成及各零件的功能1. 引言发动机曲柄连杆机构是内燃机的核心部件之一，它将活塞的往复运动转化为曲轴的旋转运动，从而驱动发动机的输出轴。

本文将详细介绍发动机曲柄连杆机构的主要组成和各零件的功能。

2. 发动机曲柄连杆机构的主要组成发动机曲柄连杆机构由以下几个主要零件组成：2.1 曲轴（Crankshaft）曲轴是发动机曲柄连杆机构的核心部件，也是整个发动机系统中承受最大转矩和压力的零件之一。

它通常由高强度合金钢铸造而成，具有强大的承载能力和抗疲劳性能。

曲轴上有若干个偏心装置，通过与连杆连接，将活塞往复运动转化为旋转运动。

2.2 连杆（Connecting Rod）连杆是将活塞与曲轴连接起来的重要零件，它通过大端与曲轴连接，小端与活塞连接。

连杆需要具备足够的强度和刚度，以承受高压力和高转速下的工作条件。

连杆还需要具备较小的质量和惯性力，以减少能量损失和振动。

2.3 活塞（Piston）活塞是发动机曲柄连杆机构中最常见的零件之一，它在气缸内往复运动，通过连杆与曲轴相连接。

活塞一般由高强度铝合金铸造而成，具有较小的质量和热膨胀系数。

活塞上还有环槽，用于安装活塞环，以保证气缸密封和润滑油控制。

2.4 活塞环（Piston Ring）活塞环是安装在活塞上的金属环形零件，通常由铸铁或钢制成。

它主要用于密封气缸、传递热量和控制润滑油。

常见的活塞环有压缩环、油控环和爬坡环等。

2.5 锥销（Wrist Pin）锥销是将连杆小端与活塞连接起来的销子形零件，也称为连杆销。

它需要具备足够的强度和刚度，以承受高压力和高转速下的工作条件。

锥销通过连接连杆小端和活塞销孔，使得连杆和活塞能够相对运动。

3. 各零件的功能3.1 曲轴的功能曲轴是发动机曲柄连杆机构的核心零件，它主要具有以下几个功能：•转化运动：曲轴将活塞的往复运动转化为曲轴的旋转运动，从而驱动发动机输出轴。

•平衡振动：曲轴上的偏心装置可以实现对活塞往复运动的平衡，减小振动和冲击力。

发动机曲柄连杆机构的组成
发动机曲柄连杆机构是发动机的一个重要组成部分，由曲柄、连杆、凸轮轴、凸轮、
活塞、活塞球等组成。

曲柄是一个椭圆形的机构，它位于发动机的凸轮箱内，与发动机曲轴轴心相对应，通
过连接杆连接发动机的曲轴轴和活塞。

它是发动机运动的核心，车轭受它们的摩擦影响，
我们可以尽量使它们配合更加紧密，这样可以使发动机运行更加平稳，耗油量也会有所降低。

连杆是由轴承和连接两端轴承支撑组成的机构，它将曲柄与活塞头连接到一起，当曲
柄回转时，会通过连接杆带动活塞的上下运动。

凸轮轴是一种制动机构，它将发动机的凸轮安装在曲柄上，当活塞上升或下降时，凸
轮上的块会带动凸轮转动，这时凸轮轴会把动能反馈给曲柄，阻止曲柄的转速过快并防止
曲柄过热。

凸轮和活塞是发动机的关键部件，当曲柄运动时，活塞斜面和凸轮上的凹槽一起运动，从而将向上推力转换成向下推力，实现工作循环。

活塞是发动机最主要的部件，它的作用是把凸轮带来的动力转印到活塞座上，然后将
动力传给连杆，活塞不仅要承受凸轮带来的重力，还要承受活塞球的施加的压力，这样才
能使连杆更加紧密地连接活塞和曲柄。

活塞球也叫阶梯球，它由金属或塑料制成，它有像台阶般的凹槽，每一阶都有一个凹槽，这种特殊结构可以降低噪音、延迟时间，并保证连杆套件的稳定性和密封性。

总之，发动机曲柄连杆机构包括曲柄、连杆、凸轮轴、凸轮、活塞、活塞球等，它们
在发动机的运动中扮演相当重要的角色，发动机的性能取决于曲柄连杆机构的运作稳定性
和可靠性。

第一章曲柄连杆机构一、掌握知识点1、曲柄连杆机构的组成：机体组、活塞连杆组和曲轴飞轮组。

2、机体组的组成：气缸体、气缸套、汽缸盖和油底壳。

3、活塞连杆组的组成：活塞、连杆、活塞环、活塞销等。

4、曲轴飞轮组的组成：曲轴、飞轮和扭转减振器等。

5、曲柄连杆机构的工作环境：高温、高压、高速和高腐蚀。

6、曲柄连杆机构的受力情况：气体作用力、往复惯性力、离心力、摩擦力和外界阻力等。

7、气缸体上半部有为引导活塞作往复运动的圆筒，称为气缸。

8、气缸体的下半部是安装曲轴的，叫做上曲轴箱。

9、发动机的气缸一般有整体式和镶套式。

10、气缸套分为：干式和湿式。

11、干式缸套不与水直接接触，壁厚一般为1-3mm。

12、湿式缸套与水直接接触，壁厚一般为5-9mm。

13、缸套安装到座孔后，应用水压试验检查密封性。

14、汽缸盖的材料：铸铁、铝合金。

15、气缸盖与活塞顶部和气缸壁共同构成燃烧室。

16、燃烧室的形状有：盆形、半球形和楔形。

17、汽缸垫：安装时卷边一面朝向易修整或较硬的平面。

18、油底壳：贮存机油、封闭曲轴箱。

（下曲轴箱）19、活塞的材料为：铝合金20、活塞的结构为：顶部（头部）、裙部和环槽部21、活塞顶部：燃烧室的组成部分，承受气体压力22、活塞环槽部：安装活塞环23、活塞裙部：为活塞在气缸内作往复运动导向和承受侧压力24、活塞断面长轴垂直于活塞销座孔轴线方向的椭圆形。

25、活塞是一个直径上小、下大的近似圆锥形。

26、活塞裙部下端长轴最大在常温下与气缸的配合间隙最小，这个间隙就是气缸得装配间隙。

27、活塞销座孔向受侧压力大的一侧偏移1-2mm28、活塞环分为：油环和气环29、气环的作用是：密封和散热。

油环的作用是：刮油和布油。

30、活塞环的三个间隙为：端隙（开口间隙）、侧隙和背隙。

31、活塞环的工作环境：高温、高压、高速和润滑困难。

32、气环的断面形状：矩形环、锥面环、扭曲环（正反）、梯形环、桶面环。

33、扭曲环的安装具有方向性，凡内圆切槽的环槽口应向上；外圆切槽的环槽口应向下；两种切槽的环都有的，其中圆切槽的环，为第一道环。

发动机曲柄连杆机构发动机曲柄连杆机构是内燃机的核心部件之一，负责将活塞运动转换为曲轴旋转运动，从而驱动汽车或机械设备的工作。

本文档将详细介绍发动机曲柄连杆机构的构造、工作原理、性能要求以及维护保养等方面的内容。

一、曲柄连杆机构构造曲柄连杆机构由曲轴、连杆和活塞组成。

曲轴是一根具有曲线形状的轴，由由多个曲柄组成，每个曲柄上固定一根连杆。

连杆则连接了曲轴和活塞，起到连接和传递力量的作用。

⒈曲轴曲轴是一根由高强度合金钢材料制成的轴，具有曲线形状的特点。

曲轴上的曲柄数量根据发动机的气缸数量而定，通常为4、6、8或更多个。

曲轴通过主轴承固定在发动机的上部，能够支撑曲柄连杆的转动。

⒉连杆连杆是一个承载活塞力量并转换为曲轴旋转力矩的传动部件。

连杆的两端分别连接活塞和曲轴，中间采用滚动轴承连接。

连杆的强度和刚度对于发动机的性能和可靠性至关重要。

⒊活塞活塞是一个可以在气缸内上下运动的部件。

活塞通过活塞环与气缸壁配合密封，与曲轴通过连杆相连。

活塞在气缸内上下运动时，通过连杆将运动转换为曲轴的旋转运动。

二、曲柄连杆机构工作原理发动机曲柄连杆机构的工作原理是将活塞的线性运动转换为曲轴的旋转运动。

整个过程可以分为四个冲程：进气冲程、压缩冲程、燃烧冲程和排气冲程。

⒈进气冲程在进气冲程中，活塞向下运动，活塞顶部的气门打开。

燃料混合气体通过进气门进入气缸，填充气缸内。

⒉压缩冲程在压缩冲程中，活塞向上运动，气门关闭。

气缸内的混合气体被压缩，体积减小，压力升高。

⒊燃烧冲程在燃烧冲程中，活塞接近顶点时，高压点火系统点燃燃料混合气体。

燃烧产生的高温高压气体推动活塞向下运动，同时转动曲轴。

⒋排气冲程在排气冲程中，活塞再次向上运动，活塞底部的排气门打开。

燃烧产生的废气通过排气门排出气缸，准备进行下一次循环。

三、曲柄连杆机构性能要求曲柄连杆机构在发动机运行过程中承受着巨大的压力和振动，因此其性能要求十分严格。

⒈强度和刚度曲柄连杆机构需要具备足够的强度和刚度，以承受高压力和振动，防止变形和断裂。
