一级建造师施工进度计划网络图_练习题(附答案)

2021年一级建造师考试《建筑工程》章节题:施工进度计划含答案1[.单选题]项目进度控制的目标为()。

A.实现合同约定的竣工日期B.编制施工进度计划C.申请开工并按指令日期开工D.进度控制总结并编写施工进度控制报告[答案]A[解析]2020教材P219/2019教材P221项目进度控制的目标就是确保项目按既定工期目标实现，或在实现项目目标的前提下适当缩短工期。

2[.多选题]施工进度计划的检查方法主要有()。

A.横道计划法B.网络计划法C.函询调查法D.S形曲线法E.实际进度前锋线法[答案]ABDE[解析]2020教材P220/2019教材P222施工进度计划实施监测的方法有：横道计划比较法，网络计划法，实际进度前锋线法，S形曲线法，香蕉型曲线比较法等。

3[.多选题]关于施工进度计划的调整方式的说法，正确的有()。

A.关键工作的调整B.优化最佳施工成本C.改变某些工作间的逻辑关系D.剩余工作重新编制进度计划E.非关键工作调整[答案]ACDE[解析]2020教材P220/2019教材P222进度计划的调整，一般有以下几种方法：(1)关键工作的调整—本方法是进度计划调整的重点，也是最常用的方法之一。

(2)改变某些工作间的逻辑关系—此种方法效果明显，但应在允许改变关系的前提之下才能进行。

(3)剩余工作重新编制进度计划—当采用其他方法不能解决时，应根据工期要求，将剩余工作重新编制进度计划。

(4)非关键工作调整—为了更充分地利用资源，降低成本，必要时可对非关键工作的时差作适当调整。

(5)资源调整—若资源供应发生异常，或某些工作只能由某特殊资源来完成时，应进行资源调整，在条件允许的前提下将优势资源用于关键工作的实施，资源调整的方法实际上也就是进行资源优化。

4[.多选题]关于项目单位工程施工进度计划编制步骤包括()。

A.分解单项工程，列出每个单项工程的单位工程和每个单位工程的分部工程B.确定施工顺序C.计算工程量D.计算劳动量或机械台班需用量E.收集编制依据[答案]BCDE[解析]2020教材P219/2019教材P2212.单位工程进度计划的编制步骤(1)收集编制依据;(2)划分施工过程、施工段和施工层;(3)确定施工顺序;(4)计算工程量;(5)计算劳动量或机械台班需用量;(6)确定持续时间;(7)绘制可行的施工进度计划图;(8)优化并绘制正式施工进度计划图。

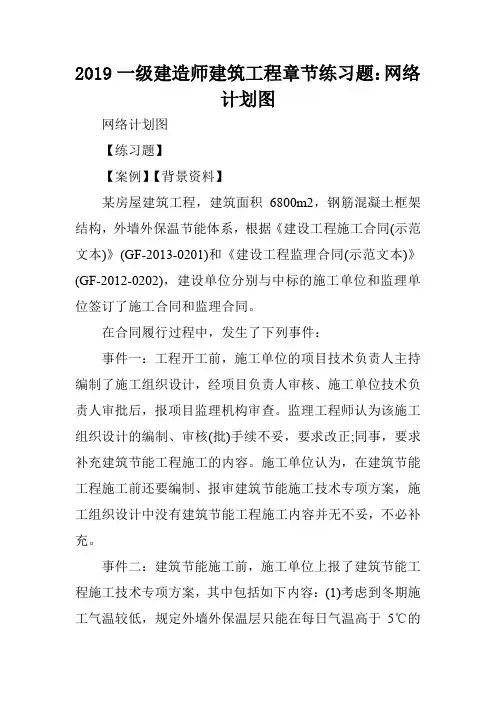

2019一级建造师建筑工程章节练习题：网络计划图网络计划图【练习题】【案例】【背景资料】某房屋建筑工程，建筑面积6800m2，钢筋混凝土框架结构，外墙外保温节能体系，根据《建设工程施工合同(示范文本)》(GF-2013-0201)和《建设工程监理合同(示范文本)》(GF-2012-0202)，建设单位分别与中标的施工单位和监理单位签订了施工合同和监理合同。

在合同履行过程中，发生了下列事件：事件一：工程开工前，施工单位的项目技术负责人主持编制了施工组织设计，经项目负责人审核、施工单位技术负责人审批后，报项目监理机构审查。

监理工程师认为该施工组织设计的编制、审核(批)手续不妥，要求改正;同事，要求补充建筑节能工程施工的内容。

施工单位认为，在建筑节能工程施工前还要编制、报审建筑节能施工技术专项方案，施工组织设计中没有建筑节能工程施工内容并无不妥，不必补充。

事件二：建筑节能施工前，施工单位上报了建筑节能工程施工技术专项方案，其中包括如下内容：(1)考虑到冬期施工气温较低，规定外墙外保温层只能在每日气温高于5℃的11:00-17:00之间进行施工，其他气温低于5℃的时间段均不施工;(2)工程竣工验收后，施工单位项目经理组织建筑节能分部工程验收。

事件三：施工单位提交了室内装饰装修工期进度计划网络图(如下图所示)，经监理工程师确认后按此图组织施工。

事件四：在室内装饰装修工程施工过程中，因设计变更导致工作B的持续时间延长了3天，施工单位以设计变更影响施工进度为由，提出工期索赔。

【问题】1.分别指出事件一中施工组织设计编制、审批程序的不妥之处，并写出正确做法、施工单位关系与建筑节能工程的说法是否正确?说明理由。

2.分别指出事件二中建筑节能工程施工安排的不妥之处，并说明理由。

3.针对事件三的进度计划网络图，列式计算工作C和工作F时间参数并确定该网络图的计算工期(单位：周)和关键线路(用工作表示)。

4.事件四中，施工单位提出的工期索赔是否成立?说明理由。

2023一级建造师《建筑工程管理与实务》考试真题答案及解析（案例题）案例（一）【背景资料】某新建住宅小区，单位工程分别为地下2层，地上9～12层，总建筑面积15.5万平方米。

各单位为贯彻落实《建设工程质量检测管理办法》（住房和城乡建设部令）要求，在工程施工质量检测管理中做了以下工作：1．建设单位委托具有相应资质的检测机构负责本工程质量检测工作；2．监理工程师对混凝土试件制作与送样进行了见证。

试验员如实记录了其取样、现场检测等情况，制作了见证记录；3．混凝土试样送检时，试验员向检测机构填报了检测委托单；4．总包项目部按照建设单位要求，每月向检测机构支付当期检测费用。

地下室混凝土模板拆除后，发现混凝土墙体、楼板面存在蜂窝、麻面、露筋、裂缝、孔洞和层间错台等质量缺陷。

质量缺陷图片资料详见图1-1～图1-6。

项目按要求制定了质量缺陷处理专项方案，按照“凿除孔洞松散混凝土—……—剔除多余混凝土”工艺流程进行孔洞质量缺陷治理。

项目部编制的基础底板混凝土施工方案中确定了底板混凝土后浇带留设的位置，明确了后浇带处的基础垫层、卷材防水层、防水加强层、防水找平层、防水保护层，止水钢板、外贴止水带等防水构造要求见图1-7。

图1-7问题：1．指出工程施工质量检测管理工作中的不妥之处，并写出正确做法。

（本题2项不妥，多答不得分）混凝土试件制作与取样见证记录内容还有哪些？2．写出图1-1～图1-6显示的质量缺陷名称。

（表示为图1-1麻面）3．写出图1-7中防水构造层编号的构造名称。

（表示为1—基础垫层）4．补充完整混凝土表面孔洞质量缺陷处理工艺流程内容？【参考答案】1．指出工程施工质量检测管理工作中的不妥之处，并写出正确做法。

（本题2项不妥，多答不得分）混凝土试件制作与取样见证记录内容还有哪些？答：（1）不妥之处一：混凝试样送检时，试验员向检测机构填报了检测委托单。

正确做法：试验室在接受委托试验任务时，须由送检单位填写委托单。

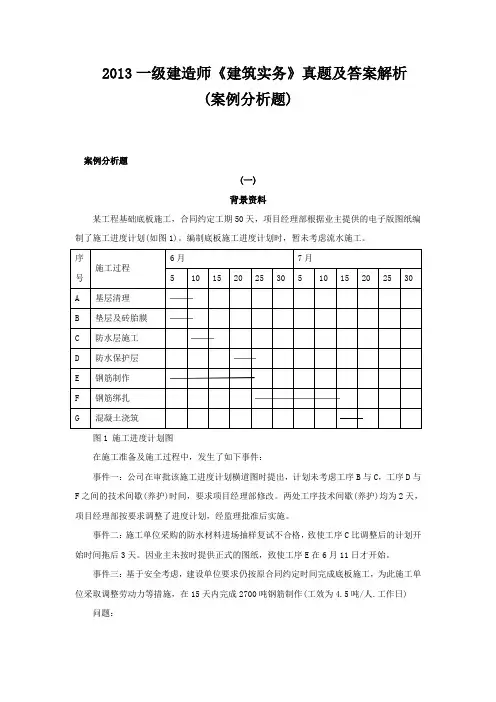

2013一级建造师《建筑实务》真题及答案解析(案例分析题)案例分析题(一)背景资料某工程基础底板施工，合同约定工期50天，项目经理部根据业主提供的电子版图纸编制了施工进度计划(如图1)。

编制底板施工进度计划时，暂未考虑流水施工。

图1 施工进度计划图在施工准备及施工过程中，发生了如下事件：事件一：公司在审批该施工进度计划横道图时提出，计划未考虑工序B与C，工序D与F之间的技术间歇(养护)时间，要求项目经理部修改。

两处工序技术间歇(养护)均为2天，项目经理部按要求调整了进度计划，经监理批准后实施。

事件二：施工单位采购的防水材料进场抽样复试不合格，致使工序C比调整后的计划开始时间拖后3天。

因业主未按时提供正式的图纸，致使工序E在6月11日才开始。

事件三：基于安全考虑，建设单位要求仍按原合同约定时间完成底板施工，为此施工单位采取调整劳动力等措施，在15天内完成2700吨钢筋制作(工效为4.5吨/人.工作日) 问题：1.在答题卡上绘制事件一中调整后的施工进度计划网络图(双代号)，并用双线表示出关键线路。

2.考虑事件一、二的影响，计算总工期(假定各工序持续时间不变)。

如果钢筋制作、钢筋绑扎、混凝土浇筑按两个流水段组织等节拍流水施工，其总工期将变为多少天?是否满足原合同约定的工期?3.计算事件三中钢筋制作的劳动力投入量。

编制劳动力需求计划时，需要考虑哪些参数?4.根据本案例的施工过程，总承包单位依法可以进行哪些专业分包和劳务分包?(二)背景资料某商业建筑工程，地上六层，砂石地基，砖混结构，建筑面积24000㎡。

外窗采用铝合金窗，内门采用金属门。

在施工过程中发生了如下事件：事件一：砂石地基础施工中，施工单位采用细砂(掺入30%的碎石)进行铺垫。

监理工程师检查发现其分层铺设厚度和分段施工的上下层搭接长度不符合规范要求，令其整改。

事件二：二层现浇混凝土楼板出现收缩裂缝，经项目经理部分析认为原因是混凝土原材料质量不合格(骨料含泥量大)，水泥和掺合料用量超出规定。

练习题_施工进度计划网络图一、单项选择题）。

1、单代号网络计划中工作与其紧后工作之间的时间间隔应等于（、紧后工作的最早开始时间与该工作的最早结束时间之差 A、其紧后工作的最早开始时间与该工作的最早完成时间之差 B、其紧后工作的最迟开始时间与该工作的最迟完成时间之差 CD、其紧后工作的最早完成时间与该工作的最早完成时间之差、在费用优化时，如果被压缩对象的直接费用率或组合费用率等于工程间接 2）。

费用率时（、应压缩关键工作A、应压缩非关键工作的持续时间 B 、停止缩短关键工作 C、停止缩短非关键工作的持续时间 D），此偏、在进度计划实施中，若某工作的进度偏差小于或等于该工作的（ 3 差将不会影响总工期。

、自由时差 A B、紧前工作最迟完成时间、总时差 C 、紧后工作最早开始时间 D- 1 -天，监理5、在某工程网络计划中，已知工作M没有自由时差，但总时差为 4的实际M 工程师检查实际进度时发现该工作的持续时间延长了4天，说明此时工作进度（）。

A 、既不影响总工期，也不影响其后续工作的正常进行、不影响总工期，但将其紧后工作的开始时间推迟4天 B 、将使总工期延长4天，但不影响其后续工作的正常进行 C 1天 D、将其后续工作的开始时间推迟4天，并使总工期延长）。

5、某分部工程的双代号网络图如下图所示，错误之处是（A、节点编号不对B、有多余虚工作C、存在循环回路D、有多个起点节点天，该工46 、对某网络计划在某时刻进行检查，发现工作A尚需作业天数为天，则该工作（）。

作到计划最迟完成时间尚需3 、可提前1天完成AB、正常C 、影响总工期1天、影响总工期 D3天- 2 -）。

、在工程建设中，通货膨胀属于进度控制常见因素的（ 7 、政策因素 AB、社会环境因素C、资金因素D、组织管理因素）。

8、关于双代号网络计划中的虚箭线，下列说法中不正确的是（A、虚箭线主要用来表达相关工作的逻辑关系B、虚箭线所代表的工作不消耗时间、虚箭线代表的可能是虚工作也可能是实工作 C 、虚箭线所代表的工作不消耗资源D ）。

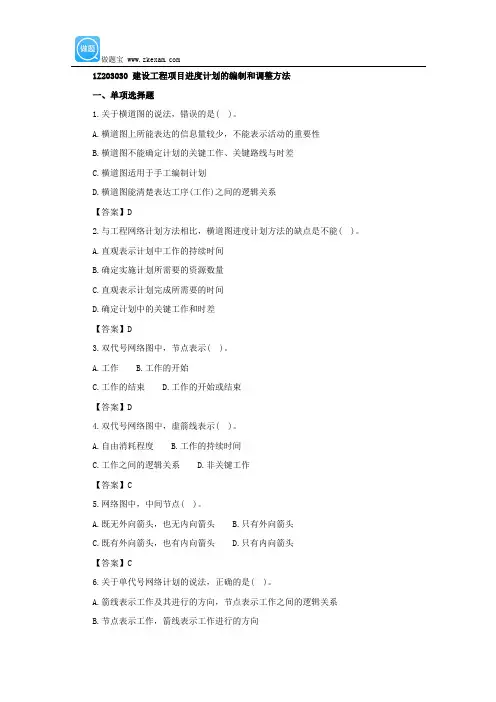

1Z203030 建设工程项目进度计划的编制和调整方法一、单项选择题1.关于横道图的说法，错误的是( )。

A.横道图上所能表达的信息量较少，不能表示活动的重要性B.横道图不能确定计划的关键工作、关键路线与时差C.横道图适用于手工编制计划D.横道图能清楚表达工序(工作)之间的逻辑关系【答案】D2.与工程网络计划方法相比，横道图进度计划方法的缺点是不能( )。

A.直观表示计划中工作的持续时间B.确定实施计划所需要的资源数量C.直观表示计划完成所需要的时间D.确定计划中的关键工作和时差【答案】D3.双代号网络图中，节点表示( )。

A.工作B.工作的开始C.工作的结束D.工作的开始或结束【答案】D4.双代号网络图中，虚箭线表示( )。

A.自由消耗程度B.工作的持续时间C.工作之间的逻辑关系D.非关键工作【答案】C5.网络图中，中间节点( )。

A.既无外向箭头，也无内向箭头B.只有外向箭头C.既有外向箭头，也有内向箭头D.只有内向箭头【答案】C6.关于单代号网络计划的说法，正确的是( )。

A.箭线表示工作及其进行的方向，节点表示工作之间的逻辑关系B.节点表示工作，箭线表示工作进行的方向C.箭线表示工作及其进行的方向，节点表示工作的开始或结束D.节点及其编号表示工作，箭线表示工作之间的逻辑关系【答案】D7.关于工程网络计划的说法，正确的是( )。

A.单代号搭接网络计划属于肯定型网络计划B.双代号网络计划属于非肯定型网络计划C.双代号时标网络计划属于非肯定型网络计划D.单代号网络计划属于事件网络计划【答案】A8.在工程网络计划执行过程中，如果某工作进度拖后，则受影响的工作一定是该工作的( )。

A.平行工作B.后续工作C.先行工作D.紧前工作【答案】B9.根据表中给定的逻辑关系所绘制的双代号网络计划如下图所示，其作图错误的是( )。

A.节点编号不对B.逻辑关系不对C.有多个起点节点D.有多个终点节点【答案】D10.总时差指的是在不影响( )的前提下，本工作可利用的机动时间。

2018年一级建造师考试《建筑工程》真题及答案解析2018年一级建造师考试《建筑工程》真题及答案解析.一、单项选择题（共20题，每题1分。

每题的备选项中，只有1个最符合题意）1.某厂房在经历强烈地震后，其结构仍能保持必要的整体性而不发生倒塌，此项功能属于结构的（）。

A.安全性B.适用性C.耐久性D.稳定性A2.某构件受力简图如右图，则点O的力矩M为（）A.P·aB.P·bC.P·cD．P·dB3.关于一般环境条件下建筑结构混凝土板构造要求的说法，错误的是（）A.屋面板厚度一般不小于60mmB.楼板厚度一般不小于80mm C.楼板的保护层厚度不小于35mm D.楼板受力钢筋间距不宜大于250mmC4.代号为XXX的通用硅酸盐水泥是（）。

A.硅酸盐水泥B.普通硅酸盐水泥C.粉煤灰硅酸盐水泥D.复合硅酸盐水泥B5.在工程应用中，钢筋的塑性指标通常用（）表示。

A.抗拉强度B.屈服强度C.强屈比D.伸长率D6.下列混凝土外加剂中，不能显著改善混凝土拌合物流变性能的是（）。

A.减水剂B.引气剂C.膨胀剂D.泵送剂C7.木材的干缩湿胀变形在各个方向上有所不同，变形量从小到大依次是（）。

A.顺纹、径向、弦向B.径向、顺纹、弦向C.径向、弦向、顺纹D.弦向、径向、顺纹A8.在进行土方平衡调配时，需要重点考虑的性能参数是（）。

A.天然含水量B.天然密度C.密实度D.XXX性D9.针对渗透系数较大的图层，适宜采用的降水技术是（）降水。

A.真空井点B.轻型井点C.喷射井点D.管井井点D10.某跨度8m的混凝土楼板，设计强度等级C30，模板采用快拆支架体系，支架立杆间距2m，拆模时混凝土的最低强度是（C）MPa。

A.15B.22.5C.25.5D.30A11.冬期浇筑的没有抗冻耐久性要求的C50混凝土，其受冻临界强度不宜低于设计强度品级的（）。

A.20%B.30%C.40%D.50%B12.关于砖砌体施工要求的说法，正确的是（）。

流水施工典型例题一、流水施工总结二、典型例题：（一）固定节拍流水施工1.特点：在组织的流水范围内，所有施工过程的流水节拍都相等，并且都等于流水步距。

即t1=t2＝t3＝K根据上例图推导流水施工工期的公式。

T＝（m＋n－1）K＋ΣZ－ΣC2.练习：已知某分部工程有3个施工过程，其流水节拍t1=t2=t3=2天，划分为3个施工段。

（1）若无工艺间歇，试计算流水施工工期并绘制流水施工横道图。

（2）若2、3之间工艺间歇2天，又如何？解：首先判断属于什么流水：固定节拍。

取k=t=2天，n＝3，m＝3，（1） T＝（m＋n－1）K＝（3＋3－1）×2＝10天（2） T＝（m＋n－1）K＋ΣG＝（3＋3－1）×2＋2＝12（天）流水施工横道图如下：（二）成倍节拍流水施工1.特点：同一施工过程在各个施工段上的流水节拍都相等，不同施工过程的流水节拍不完全相等，但成倍数关系。

成倍节拍流水施工的组织步骤：（1）求各施工过程流水节拍的最大公约数作为流水步距K（2）计算各施工过程所需工作班组数bi＝ti/K（3）计算工作班组总数n’＝Σ bi（4）计算流水施工工期T＝（m＋n’－1）K+ΣZ－ΣC2.练习：某分部工程有3个施工过程，其流水节拍分别为t1=1天，t2=3天，t3=2天，划分为6个施工段。

试组织流水施工，计算流水施工工期并绘制流水施工横道图。

解：首先判断属于什么流水：加快的成倍节拍流水。

t1=1天，t2=3天，t3=2天（1）取K＝1天（2）计算各施工过程所需工作班组数b1＝t1/K＝1/1＝1（队），同样b2＝3，b3＝2（3）计算工作班组总数n’＝Σ bi＝b1＋b2＋b3＝6（队）（4）计算流水施工工期T＝（m＋n’－1）K＝（6＋6－1）×1＝11（天）（三）无节奏流水施工1.特点（1）各施工过程在各施工段上的流水节拍不全相等；（2）相邻施工过程的流水步距不尽相等；（3）专业工作队数等于施工过程数；（4）各专业工作队能够在施工段上连续作业，但有的施工段之间可能有空闲时间。

案例分析题十六某综合楼工程，地下1层，地上10层，钢筋混凝土框架结构，建筑面积28 500 m2，某施工单位与建设单位签订了工程施工合同，合同工期约定为20个月。

施工单位根据合同工期编制了该工程项目的施工进度计划，并且绘制出施工进度网络计划如图1-22所示。

图1-22 施工进度网络计划（单位：月）在工程施工中发生了如下事件：事件1：因建设单位修改设计，致使工作K停工2个月；事件2：因建设单位供应的建筑材料未按时进场，致使工作H延期1个月；事件3：因不可抗力原因致使工作F停工1个月；事件4：因施工单位原因工程发生质量事故返工，致使工作M实际进度延迟1个月。

问题1. 指出该网络计划的关键线路，并指出由哪些关键工作组成。

2. 针对本案例上述各事件，施工单位是否可以提出工期索赔的要求？并分别说明理由。

3. 上述事件发生后，本工程网络计划的关键线路是否发生改变？如有改变，指出新的关键线路。

4. 对于索赔成立的事件，工期可以顺延几个月？实际工期是多少？参考答案1. 网络计划的关键线路为：①→②→③→⑤→⑧→⑨。

关键工作为：A、D、E、H、L。

2. 对本案例上述各事件，施工单位是否可以提出工期索赔的要求的判断。

事件1：施工单位不可提出工期索赔要求。

理由：该工作不影响总工期。

事件2：施工单位可提出工期索赔要求。

理由：该工作在关键线路上，影响总工期，且属建设单位责任。

事件3：施工单位不可提出工期索赔要求。

理由：该工作不影响总工期。

事件4：施工单位不可提出工期索赔要求。

理由：施工单位自身责任造成的。

3. 关键线路没有发生改变。

4. 可顺延工期1个月。

实际工期是21个月。

案例分析题十七某大型工业项目的主厂房工程，发包人通过公开招标选定了承包人，并依据招标文件和投标文件，与承包人签订了施工合同。

合同中部分内容如下：（1）合同工期160 d，承包人编制的初始网络进度计划，如图1-23所示。

图1-23 初始网络进度计划（单位：d）由于施工工艺要求，该计划中C、E、I三项工作施工需使用同一台运输机械；B、D、H三项工作施工需使用同一台吊装机械。

案例分析题二十一某工程施工合同工期为213 d，施工单位拟定的施工双代号网络进度计划如图1-29所示，图中箭线下数据为工作持续时间。

图1-29 双代号网络进度计划（单位：d）在A工作完成时，由于设计变更，项目业主提出了增加L、N两项工作的要求。

L工作在D工作之后开始，在H工作开始之前结束；N工作在F工作之后开始，在J工作开始之后结束，施工单位对L、N两项工作持续时间的估计值见表1-19。

表1-19 L、N工作持续时间估计值问题1. 图1-29所示的进度计划能否满足合同工期的要求？为什么？该计划中除A、K工作外，还有哪些工作为关键工作？网络计划中关键工作的总时差和自由时差分别为多少天？2. 根据三时估算法确定L、N工作的持续时间期望值，并判断哪一个工作的持续时间期望值更可靠。

说明理由。

3. 绘制该工程增加L、N工作后的双代号网络进度计划，确定新的计算工期和关键线路（按L、N工作的持续时间期望值确定其持续时间）。

4. 为使该工程按原合同工期完工，可以采取哪几种方法缩短计算工期？参考答案1. 图1-29所示的进度计划能满足合同工期的要求。

理由：图1-29所示的进度计划的工期为208 d。

该计划中除A、K工作外，还有C、E、H工作为关键工作。

网络计划中关键工作的总时差和自由时差都为零。

2. L工作的持续时间期望值=（22+4×31+34）d/6=30 d。

N工作的持续时间期望值=（27+4×30+33）d/6=30 d。

N工作的持续时间期望值更可靠。

理由：L工作的持续时间的均方差=（34-22）d/6=2 d；N工作的持续时间的均方差=（33-27）d/6=1 d。

均方差越小，可靠性就越大。

3. 绘制该工程增加L、N工作后的双代号网络进度计划如图1-30所示。

图1-30 增加L、N工作后的双代号网络进度计划（单位：d）新的计算工期为218 d。

关键线路为A→C→E→F→N→J→K。

4. 为使该工程按原合同工期完工，可以采取缩短计算工期的方法：改变工作之间的逻辑关系、改变子项目工作延续时间、重新编制网络计划。

⽹络图例题1A420010建筑⼯程项⽬施⼯进度控制⽅法的应⽤⼀、流⽔施⼯的概念将⼯作对象划分为若⼲个施⼯段(m)，若⼲个施⼯过程(n)，每个施⼯过程组织⼀⾄⼏个专业施⼯队，专业⼯作队连续施⼯，充分利⽤空间(⼯作⾯、施⼯段)与时间(搭接施⼯等措施)，提⾼⼯作效率。

**流⽔施⼯的特点**1.科学利⽤⼯作⾯，争取时间，合理压缩⼯期；2.⼯作队实现专业化施⼯，有利于⼯作质量和效率的提升；3.⼯作队及其⼯⼈、机械设备连续作业，同时使相邻专业⼯作队的开⼯时间能够最⼤限度地搭接，减少窝⼯和其他⽀出，降低建造成本；4.单位时间内资源投⼊量较均衡，有利于资源组织与供给。

⼆、主要的流⽔参数1.⼯艺参数1)施⼯过程数(n)——也称⼯序，如模板⼯程、钢筋⼯程、混凝⼟⼯程。

施⼯过程可以是单位⼯程，可以是分部⼯程、分项⼯程。

2)流⽔强度——流⽔施⼯的某施⼯过程(专业⼯作队)在单位时间内所完成的⼯程量，也称为流⽔能⼒或⽣产能⼒。

2.空间参数施⼯段(m)——施⼯对象在空间上划分的若⼲个区段。

3）时间参数：流⽔节拍(t)——某个作业队(或⼀个施⼯过程)在⼀个施⼯段上所需要的⼯作时间。

流⽔步距(K)——两个相邻的作业队(或施⼯过程)相继投⼊⼯作的最⼩时间间隔。

流⽔步距的个数=施⼯过程数－1如:某钢筋砼⼯程，有模板⼯程、钢筋⼯程、混凝⼟⼯程等三道⼯序，则模板与钢筋⼯程之间，钢筋与混凝⼟⼯程之间有流⽔步距，即有两个流⽔步距。

⼯期（TP）——从第⼀个专业队投⼊流⽔作业开始，到最后⼀个专业队完成最后⼀个施⼯过程的最后⼀段⼯作、退出流⽔作业为⽌的整个持续时间。

由于⼀项⼯程往往由许多流⽔组组成，所以，这⾥所说的是流⽔组的⼯期，⽽不是整个⼯程的总⼯期。

三、流⽔施⼯的类型1.等节奏流⽔——流⽔节拍是⼀个常数例题某⼯程共有8根柱⼦，每个柱⼦进⾏3道⼯序，施⼯过程和施⼯时间见表：试组织流⽔施⼯并计算⼯期[解](1)m =8，n =3，t =4；(2)K =t =4(流⽔步距=流⽔节拍)(3)()()4041381)1(=?-+=?-+=-+?=k n m k n t m T （见2012案例⼀，1）2.异节奏流⽔（成倍节奏流⽔）相同施⼯过程在各施⼯段上流⽔节拍相等，不同施⼯过程的流⽔节拍不⼀定相等。

施工进度计划网络图练习题一、单项选择题1、单代号网络计划中工作与其紧后工作之间的时间间隔应等于（）。

A、紧后工作的最早开始时间与该工作的最早结束时间之差B、其紧后工作的最早开始时间与该工作的最早完成时间之差G其紧后工作的最迟开始时间与该工作的最迟完成时间之差D其紧后工作的最早完成时间与该工作的最早完成时间之差2、在费用优化时，如果被压缩对象的直接费用率或组合费用率等于工程间接费用率时（）。

A、应压缩关键工作B、应压缩非关键工作的持续时间G停止缩短关键工作D停止缩短非关键工作的持续时间3、在进度计划实施中，若某工作的进度偏差小于或等于该工作的（），此偏差将不会影响总工期。

A、自由时差B、紧前工作最迟完成时间C、总时差D紧后工作最早开始时间4、在某工程网络计划中，已知工作M没有自由时差，但总时差为5天,监理工程帅检查实际进度时发现该工作的持续时间延长了4天，说明此时工作M的实际进度（）。

A、既不影响总工期，也不影响其后续工作的正常进行B、不影响总工期，但将其紧后工作的开始时间推迟4天G将使总工期延长4天，但不影响其后续工作的正常进行D将其后续工作的开始时间推迟4天，并使总工期延长1天5、某分部工程的双代号网络图如下图所示，错误之处是（）A、节点编号不对B、有多余虚工作G存在循环回路D有多个起点节点6、对某网络计划在某时刻进行检查，发现工作A尚需作业大数为4天，该工作到计划最迟完成时间尚需3天，则该工作（）。

A、可提前1天完成B、正常G影响总工期1天D影响总工期3天7、在工程建设中，通货膨胀属于进度控制常见因素的（）。

A、政策因素B、社会环境因素G资金因素D组织管理因素8、关于双代号网络计划中的虚箭线，下列说法中不正确的是（）。

A、虚箭线主要用来表达相关工作的逻辑关系B、虚箭线所代表的工作不消耗时间C、虚箭线代表的可能是虚工作也可能是实工作D虚箭线所代表的工作不消耗资源9、关于自由时差和总时差，下列说法错误的是（）。

案例1：某新建办公楼，地下1层，地上18层，建面2.1万平。

钢筋混凝土核心筒结构，外框采用钢结构，进度计划如图。

监理工程师在检查进度计划时发现AE 工作需要采用一特殊技术，需要按顺序完成，要求项目部调整进度计划，以满足要求。

总承包项目在工程施工准备阶段，根据合同要求编制了工程施工网培运计划如图2.在进度计划审查时，监理工程师提出在工作A和工作E中含有特殊施工技术，涉及知识产权保护，须由同一专业单位按先后顺序依次完成。

项目部对原进度计划进行了调整，以满足工作A与工作E先后施工的逻辑关系。

外框钢结构工程开始施工时，总承包项目部质量员在巡检中发现，发现一种首次使用的焊接材料的施焊部位焊缝未熔合、未焊透的质量缺陷。

钢结构安装单位也无法提供其焊接工艺评定试验报告，总承包要求暂停此类焊接材料的焊接作业，待完成焊接工艺评定后重新申请恢复作业。

节能，环保的主要功能试验报告齐全完整，符合验收标准，报送监理单位申请预验收。

监理单位检查后发现部分楼层的C30同条件试块资料缺失，不符合强度评定要求，遂退回整改。

问题：1、画出调整后的工程网络计划图。

并写出关键线路。

(以工作表示：如A→C)调整后的总工期是多少个月?2、网络图的逻辑关系包括什么，网络图中虚工作的作用是什么?3、那些情况需要进行焊接工艺评定试验。

焊缝的缺陷形式还有哪些类型。

4、单位工程质量验收合格的标准要求有哪些，工程质量控制资料缺失的部分应该采取什么样的处理方式。

【解析】1.关键线路：A→E→H总工期：19个月2.(1)网络图的逻辑关系有：工艺关系和组织关系。

(2)虚线的作用：用于正确表达图中工作之间的逻辑关系，一般起着工作之间的联系、区分和断路的三个作用。

3.(1)施工单位首次采用的钢材、焊接材料、焊接方法、接头形式、焊接位置、焊后热处理等各种参数及参数的组合，应在钢结构制作及安装前进行焊接工艺评定试验。

(2)焊缝的缺陷形式还有：裂纹、孔穴、固体夹杂、形状缺陷和上述以外的其他缺陷。

2020一级建造师《建筑工程管理与实务》专题课一、网络计划图概念：由箭线和节点组成，用来表示工作流程的有向、有序网状图形。

双代号网络图（箭线式网络图）——以箭线及其两端节点的编号表示工作；同时，节点表示工作的开始或结束以及工作之间的连接状态。

二、双代号网络图常考考点。

1.关键线路寻找、总工期计算、工期与费用索赔2.网络计划优化3.时标网络图前锋线比较法4.网络图绘制与调整5.时间参数计算三、真题解析1.关键线路寻找、总工期计算、工期与费用索赔【例题1·案例节选】【2014】背景资料某办公楼工程，地下二层，地上十层，总建筑面积27000m2，现浇钢筋混凝土框架结构，建设单位与施工总承包单位签订了施工总承包合同，双方约定工期为20个月，建设单位供应部分主要材料。

在合同履行过程中，发生了下列事件：事件一：施工总承包单位按规定向项目监理工程师提交了施工总进度计划网络图（如下图所示），该计划通过了监理工程师的审查和确认。

施工总进度计划网络图（时间单位：月）事件二：工作B（特种混凝土工程）进行1个月后，因建设单位原因修改设计，导致停工2个月，设计变更后，施工总承包单位及时向监理工程师提出了费用索赔申请表（如下表所示），索赔内容和数量经监理工程师审查符合实际情况。

实际进度在第11月底实施拖后三个月；部分施工机械由于施工总承包单位原因未能按时进场，致使工作H的实际进度在第11月底时拖后一个月；在工作F进行过程中，由于施工工艺不符合施工规范要求导致发生质量问题，被监理工程师责令整改，致使工作F的实际进度在第11月底时拖后一个月，施工总承包单位就工作K、H、F工期拖后分别提出了工期索赔。

【问题】1.事件一中，施工总承包单位应重点控制哪条线路（以网络图节点表示）？2.事件二中，费用索赔申请一览表中有哪些不妥之处？分别说明理由。

3.事件三中，分别分析工作K、H、F的总时差，并判断其进度偏差对施工进度的影响，分别判断施工总承包单位就工作K、H、F工期拖后提出的索赔是否成立？【参考答案】1.应该重点控制关键线路：○1→○2→○3→○5→○8→○10→○112.事件二索赔成立，因为是非承包商责任1）施工机械闲置补偿索赔成立。
