(全版本)蒸发器的热量与面积计算方法
- 格式:docx
- 大小:37.42 KB
- 文档页数:6

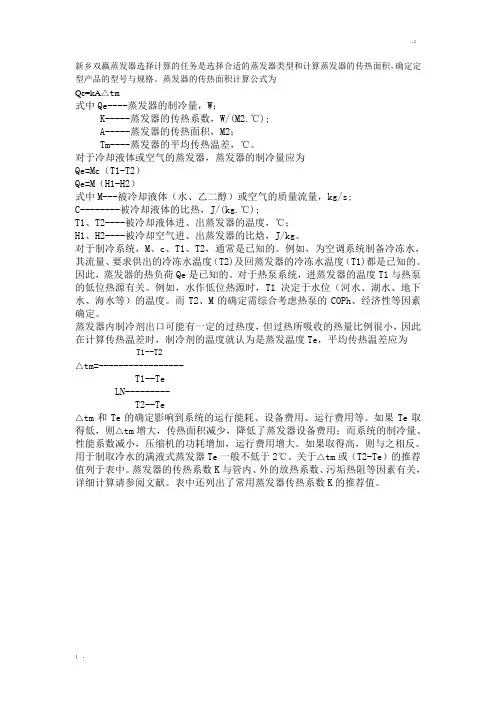

.;新乡双赢蒸发器选择计算的任务是选择合适的蒸发器类型和计算蒸发器的传热面积,确定定型产品的型号与规格。
蒸发器的传热面积计算公式为Qe=kA△tm式中Qe----蒸发器的制冷量,W;K-----蒸发器的传热系数,W/(M2.℃);A-----蒸发器的传热面积,M2;Tm----蒸发器的平均传热温差,℃。
对于冷却液体或空气的蒸发器,蒸发器的制冷量应为Qe=Mc(T1-T2)Qe=M(H1-H2)式中M---被冷却液体(水、乙二醇)或空气的质量流量,kg/s;C--------被冷却液体的比热,J/(kg.℃);T1、T2----被冷却液体进、出蒸发器的温度,℃;H1、H2----被冷却空气进、出蒸发器的比焓,J/kg。
对于制冷系统,M、c、T1、T2,通常是已知的。
例如,为空调系统制备冷冻水,其流量、要求供出的冷冻水温度(T2)及回蒸发器的冷冻水温度(T1)都是已知的。
因此,蒸发器的热负荷Qe是已知的。
对于热泵系统,进蒸发器的温度T1与热泵的低位热源有关。
例如,水作低位热源时,T1决定于水位(河水、湖水、地下水、海水等)的温度。
而T2、M的确定需综合考虑热泵的COPh、经济性等因素确定。
蒸发器内制冷剂出口可能有一定的过热度,但过热所吸收的热量比例很小,因此在计算传热温差时,制冷剂的温度就认为是蒸发温度Te,平均传热温差应为T1--T2△tm=-----------------T1--TeLN---------T2--Te△tm和Te的确定影响到系统的运行能耗、设备费用、运行费用等。
如果Te取得低,则△tm增大,传热面积减少,降低了蒸发器设备费用;而系统的制冷量、性能系数减小,压缩机的功耗增加,运行费用增大。
如果取得高,则与之相反。
用于制取冷水的满液式蒸发器Te一般不低于2℃。
关于△tm或(T2-Te)的推荐值列于表中。
蒸发器的传热系数K与管内、外的放热系数、污垢热阻等因素有关,详细计算请参阅文献。
各种蒸发器冷凝器计算蒸发器和冷凝器是热力工程中常见的设备,用于蒸发和冷凝流体。
本文将介绍各种蒸发器和冷凝器的计算方法。
一、蒸发器蒸发器是将液体转化为蒸汽的设备。
根据蒸发器的类型有多种不同的计算方法。
1.蒸发器内换热面积计算蒸发器的内换热面积可以通过以下公式计算:A=Q/(U×ΔTm)其中,A为内换热面积,Q为传热量,U为换热系数,ΔTm为平均温差。
2.各种蒸发器的计算常见蒸发器种类有多效蒸发器、喷雾式蒸发器、蒸镜式蒸发器等。
这些蒸发器的计算方法略有不同。
多效蒸发器的换热器内换热面积计算可以使用以下公式:A = Q / (Ud × ΔTmd)其中,A为内换热面积,Q为传热量,Ud为蒸气侧的换热系数,ΔTmd为蒸汽的平均温差。
喷雾式蒸发器的蒸发速率计算可以使用以下公式:W = (G × H) / (λ × (hlg - hgf))量蒸发潜热,hlg为蒸汽的焓值,hgf为液体的焓值。
蒸镜式蒸发器的换热面积和蒸发速率计算方法类似多效蒸发器。
二、冷凝器冷凝器是将蒸汽或气体转变为液体的设备。
根据冷凝器的类型有多种不同的计算方法。
1.冷凝器的内换热面积计算冷凝器的内换热面积可以通过以下公式计算:A=Q/(U×ΔTm)其中,A为内换热面积,Q为传热量,U为换热系数,ΔTm为平均温差。
2.各种冷凝器的计算常见冷凝器种类有冷却管束冷凝器、冷凝器冷凝管束冷凝器等。
这些冷凝器的计算方法略有不同。
冷却管束冷凝器的换热面积计算可以使用以下公式:A = Q / (Ud × ΔTmd)其中,A为内换热面积,Q为传热量,Ud为冷却侧的换热系数,ΔTmd为冷却水的平均温差。
冷凝器冷凝管束冷凝器的冷凝速率计算可以使用以下公式:W = (G × H) / (λ × (hgf - hfg))量冷凝潜热,hgf为蒸汽的焓值,hfg为液体的焓值。
以上就是各种蒸发器和冷凝器的计算方法。
(完全版本)蒸发器热量和面积的计算法则1. 介绍本文档提供了一种用于计算蒸发器热量和面积的方法,该方法可以帮助用户根据具体需求设计蒸发器,以确保其高效、稳定地运行。
2. 热量计算法则2.1 基本原理蒸发器的热量主要由输入热量、损失热量和有效热量组成。
输入热量是指蒸发器从外界接收的热量,损失热量是指在热量传递过程中产生的热量损失,有效热量是指实际用于蒸发器工作的热量。
2.2 计算公式蒸发器的热量计算公式如下:\[ Q = Q_{\text{输入}} - Q_{\text{损失}} \]\[ Q_{\text{有效}} = Q_{\text{输入}} - Q_{\text{损失}} \]其中:- \( Q \) 表示蒸发器的热量(单位:千瓦时,kWh);- \( Q_{\text{输入}} \) 表示蒸发器的输入热量(单位:千瓦时,kWh);- \( Q_{\text{损失}} \) 表示蒸发器的损失热量(单位:千瓦时,kWh);- \( Q_{\text{有效}} \) 表示蒸发器的有效热量(单位:千瓦时,kWh)。
3. 面积计算法则3.1 基本原理蒸发器的面积主要由传热面积和辅助面积组成。
传热面积是指蒸发器中进行热量传递的面积,辅助面积是指用于支持蒸发器运行的面积。
3.2 计算公式蒸发器的面积计算公式如下:\[ A = A_{\text{传热}} + A_{\text{辅助}} \]其中:- \( A \) 表示蒸发器的总面积(单位:平方米,m²);- \( A_{\text{传热}} \) 表示蒸发器的传热面积(单位:平方米,m²);- \( A_{\text{辅助}} \) 表示蒸发器的辅助面积(单位:平方米,m²)。
4. 应用示例以下是一个简单的应用示例,用于计算一个特定蒸发器的热量和面积。
4.1 假设条件- 输入热量:1000 kWh;- 损失热量:200 kWh;- 传热面积:50 m²;- 辅助面积:10 m²。
蒸发器换热面积计算
蒸发器是一种常见的传热设备,被广泛应用于化工、医药、食品
等行业。
在蒸发器中,通过将液体加热并将其蒸发后,将物质从液态
转化为气态,从而实现对溶液的浓缩和分离。
而蒸发器的换热面积大
小是影响蒸发效率的重要因素之一。
换热面积的计算其实并不复杂,主要取决于蒸发器的具体形式和
工作条件。
在实际应用中,可以通过以下公式进行计算:A=Q/(UΔT)。
其中,A表示换热面积,单位是平方米;Q表示换热量,单位是焦耳;U表示换热系数,单位是W/m²·K;ΔT表示温差,单位是摄氏度。
换热量Q是指液体被加热后蒸发所需要的热量,可以通过材料的
物理化学参数和运行条件等数据确定。
而换热系数U则是蒸发器系统
的一项重要参数,其大小通常由管壁材质、流体性质、速度等因素决定。
这些因素不同会导致换热系数的变化,从而影响换热面积的大小。
温差ΔT是指液体从进口到出口的温差,其取值也会受到具体工
作条件的影响。
一般来说,温差越大则需要更大的换热面积来保证蒸
发效率。
需要注意的是,除了上述基本公式外,换热面积的计算还需考虑
一些实际问题,比如管子弯曲、支承的计算等。
此外,不同行业常用
的蒸发器种类有很多,其种类、尺寸、工作条件也不尽相同,因此在
进行具体计算时需要结合实际情况,进行合理调整和计算。
总之,蒸发器换热面积的计算对于提高蒸发效率、降低能耗等方面有着重要的作用。
在工业生产中的应用需要准确的计算和设计,以保证工艺的稳定性和经济性。
(实战版)蒸发器热量及面积的实用计算公式在工程和制冷领域,准确计算蒸发器的热量和面积对于系统设计和效率至关重要。
本文档提供了一套实用的计算方法,旨在帮助工程师和相关专业人士在设计、优化和评估蒸发器系统时做出更加精准的决策。
1. 热量计算蒸发器的热量损失或吸收可以通过以下公式进行估算:\[ Q = U \cdot A \cdot (T_{in} - T_{out}) \]- \( Q \) - 热量(单位:千瓦或千焦)- \( U \) - 热传递系数(单位:W/(m²·K))- \( A \) - 热交换面积(单位:m²)- \( T_{in} \) - 进口温度(单位:摄氏度或开尔文)- \( T_{out} \) - 出口温度(单位:摄氏度或开尔文)a. 热传递系数 (U)热传递系数 \( U \) 取决于流体的性质、流速、管壁材料以及换热器的类型。
通常,它可以通过经验公式或者实验数据获得。
在缺乏准确数据的情况下,可以参考行业标准表格进行选取。
b. 热交换面积 (A)热交换面积 \( A \) 是指蒸发器内部可供热量传递的表面积。
这个值可以通过蒸发器的设计图纸或者制造商提供的规格来确定。
c. 进出口温度差温度差 \( (T_{in} - T_{out}) \) 是热量传递的关键驱动因素。
它受到流体性质、流速、换热器的设计以及操作条件的影响。
实际操作中,这个值可以通过测量或者模拟得到。
2. 面积计算在确定了热量需求后,可以通过以下公式计算所需的蒸发器面积:\[ A_{required} = \frac{Q_{required}}{U \cdot (T_{in} - T_{out})} \]- \( A_{required} \) - 所需蒸发器面积(单位:m²)- \( Q_{required} \) - 所需热量(单位:千瓦或千焦)- \( U \), \( T_{in} \), \( T_{out} \) - 含义同前a. 考虑其他因素实际工程中,还需要考虑其他因素,如翅片间距、翅片高度、管子直径、管子排列方式等,这些都可能影响实际的有效换热面积。
(详尽版)蒸发器的热量和面积计算公式
1. 引言
本文档旨在提供关于蒸发器热量和面积计算的详细公式和方法。
蒸发器是一种常见的热交换设备,用于将液体转化为气体,通常用
于工业生产中的蒸发过程。
正确计算蒸发器所需的热量和面积对于
设备设计和操作至关重要。
2. 蒸发器热量计算公式
蒸发器的热量计算涉及液体的蒸发过程,其中涉及到以下参数:
- 初始液体温度(T1)
- 终止液体温度(T2)
- 需要蒸发的液体质量(m)
- 液体的蒸发潜热(L)
蒸发器的热量计算公式如下:
Q = m * L
其中,Q表示蒸发器所需的热量。
3. 蒸发器面积计算公式
蒸发器的面积计算涉及到传热过程,其中涉及到以下参数:
- 热传导率(k)
- 温度差(ΔT)
- 热阻(R)
蒸发器的面积计算公式如下:
A = ΔT / (k * R)
其中,A表示蒸发器的面积。
4. 其他考虑因素
蒸发器的热量和面积计算公式提供了基本的计算方法,但在实际应用中,还需要考虑其他因素,如流体流动情况、传热系数、壁面阻力等。
这些因素会对蒸发器的设计和性能产生影响,需要根据具体情况进行综合考虑和调整。
5. 结论
本文档介绍了蒸发器热量和面积计算的详细公式和方法。
在设计和操作蒸发器时,正确计算所需的热量和面积对于设备的正常运行和效率至关重要。
然而,在实际应用中,还需要综合考虑其他因素,以确保蒸发器的性能和稳定性。
以上所述仅为计算公式和基本方法,具体应用时请根据实际情况进行调整和验证。
(详全版)蒸发器热量与面积的计算规则1. 引言本文档旨在详细阐述蒸发器热量与面积的计算规则,为设计、安装和运行蒸发器系统的相关人员提供参考。
本文档适用于各类蒸发器,包括工业用和商用蒸发器。
2. 热量计算2.1 热负荷计算蒸发器的热负荷是指在蒸发过程中,需要从物料中去除的热量。
热负荷的计算公式如下:\[ Q = m \cdot c \cdot (T_{in} - T_{out}) \]其中:- \( Q \) 表示热负荷,单位为千瓦(kW);- \( m \) 表示物料的质量,单位为千克(kg);- \( c \) 表示物料的比热容,单位为千克摄氏度(kg·℃);- \( T_{in} \) 表示物料的入口温度,单位为摄氏度(℃);- \( T_{out} \) 表示物料的出口温度,单位为摄氏度(℃)。
2.2 热量传递系数热量传递系数是指单位时间内通过单位面积的热量,与热负荷和换热面积之间的关系。
热量传递系数的计算公式如下:\[ U = \frac{Q}{A \cdot (T_{in} - T_{out})} \]其中:- \( U \) 表示热量传递系数,单位为瓦特每平方米(W/m²);- \( Q \) 表示热负荷,单位为瓦特(W);- \( A \) 表示换热面积,单位为平方米(m²);- \( T_{in} \) 表示物料的入口温度,单位为摄氏度(℃);- \( T_{out} \) 表示物料的出口温度,单位为摄氏度(℃)。
2.3 蒸发器热量计算蒸发器的热量计算需要考虑热负荷、热量传递系数和换热面积。
蒸发器的热量计算公式如下:\[ Q_{evap} = U \cdot A \cdot (T_{in} - T_{out}) \]其中:- \( Q_{evap} \) 表示蒸发器的热量,单位为千瓦(kW);- \( U \) 表示热量传递系数,单位为瓦特每平方米(W/m²);- \( A \) 表示换热面积,单位为平方米(m²);- \( T_{in} \) 表示物料的入口温度,单位为摄氏度(℃);- \( T_{out} \) 表示物料的出口温度,单位为摄氏度(℃)。
(详尽版)蒸发器的热量和面积计算公式1. 概述本文档旨在提供一套详尽的计算公式,用于确定蒸发器的热量和面积。
这些公式可帮助工程师和设计师在设计和优化蒸发器系统时做出更准确的决策。
本文档将涵盖以下主题:- 热量计算公式- 面积计算公式- 应用示例2. 热量计算公式蒸发器的热量计算涉及多个因素,包括流体的性质、流速、换热面积、温差等。
以下是一些常用的热量计算公式:2.1. 牛顿冷却定律牛顿冷却定律是描述流体与固体表面之间热量传递的基本原理。
其公式为:\[ Q = \dot{m} \cdot c_{\text{p}} \cdot (T_{\text{out}} -T_{\text{in}}) \]其中:- \( Q \) 表示热量(W)- \( \dot{m} \) 表示质量流量(kg/s)- \( c_{\text{p}} \) 表示流体的比热容(J/(kg·K))- \( T_{\text{out}} \) 表示蒸发器出口温度(K)- \( T_{\text{in}} \) 表示蒸发器入口温度(K)2.2. 对数平均温差公式对数平均温差(LMTD)是换热器设计中常用的参数,其公式为:\[ \Delta T_{\text{LMTD}} = \frac{\ln(T_{\text{out, high}} -T_{\text{in, low}}) - \ln(T_{\text{out, low}} - T_{\text{in,high}})}{\ln(T_{\text{out, high}} - T_{\text{in, low}}) +\ln(T_{\text{out, low}} - T_{\text{in, high}})} \]其中:- \( \Delta T_{\text{LMTD}} \) 表示对数平均温差(K)- \( T_{\text{out, high}} \) 表示蒸发器出口高温侧温度(K)- \( T_{\text{in, low}} \) 表示蒸发器入口低温侧温度(K)- \( T_{\text{out, low}} \) 表示蒸发器出口低温侧温度(K)- \( T_{\text{in, high}} \) 表示蒸发器入口高温侧温度(K)2.3. 热量传递系数热量传递系数(h)描述了单位时间内单位面积的热量传递能力。
(完整版)蒸发器热量及面积计算公式蒸发器热量计算公式蒸发器是一种应用广泛的热交换设备,在许多工业领域中被使用。
为了准确计算蒸发器的热量,我们可以使用以下公式:热量 = (Q1-Q2)/ (Q1-Qw) x 100%其中,Q1是进入蒸发器的热量流量,Q2是蒸发器出口的热量流量,Qw是蒸发器的工作效率。
蒸发器面积计算公式蒸发器的面积是确定设备尺寸和设计参数的关键因素。
我们可以使用以下公式来计算蒸发器的面积:A = Q / (U x ΔT)其中,A是蒸发器的面积,Q是蒸发器的热量流量,U是传热系数,ΔT是温度差。
实例假设某个工业生产过程需要蒸发器来进行热传递。
我们已知进入蒸发器的热量流量为2000 kW,蒸发器出口的热量流量为1500 kW,蒸发器的工作效率为80%。
传热系数为1000 W/(m²·K),温度差为30 K。
带入计算公式,我们可以得到以下结果:热量 = (2000 - 1500) / (2000 - (2000 x 0.8)) x 100%= 500 / 600 x 100%≈ 83.33%蒸发器面积 = 2000 kW / (1000 W/(m²·K) x 30 K)= 66.67 m²因此,对于该工业生产过程,我们需要一个热量为83.33%的蒸发器,并且其面积为66.67 m²。
结论蒸发器热量及面积计算公式是工程设计和生产过程中必备的工具,通过合理地计算热量和面积,能够确保蒸发器的运行效果和工艺要求的达到。
以上是一个简单的例子,实际应用中还需考虑更多因素,如流体性质、操作压力等。
通过合理的计算和设计,可以提高蒸发器的工作效率和能源利用率。
使用蒸发器计算公式时,请注意输入参数的准确性和一致性,以确保计算结果的正确性。
同时,还应根据具体的工艺和设备要求调整计算公式,以满足实际需要。
希望以上信息对您在蒸发器热量及面积计算方面有所帮助!如有任何问题,欢迎随时咨询。
(综合版)蒸发器热量及面积计算公式的详解1. 引言蒸发器是制冷和热交换系统中的关键组件,其性能直接影响到整个系统的效率和稳定性。
本文将详细解析蒸发器热量及面积的计算方法,帮助读者深入了解蒸发器的运行原理和设计要点。
2. 蒸发器热量计算公式蒸发器的热量吸收主要取决于制冷剂的蒸发温度、流量、传热温差以及换热面积。
以下为蒸发器热量计算的主要公式:2.1 制冷剂蒸发吸收热量制冷剂在蒸发器内吸收的热量主要来自于被冷却物体或介质,计算公式如下:\[ Q_{evap} = m_{refrigerant} \times h_{fg} \]其中:- \( Q_{evap} \) 表示制冷剂在蒸发器内吸收的热量(W)- \( m_{refrigerant} \) 表示制冷剂的质量流量(kg/s)- \( h_{fg} \) 表示制冷剂的比焓变化(J/kg)2.2 传热系数和换热面积蒸发器的热量传递主要通过传导、对流和辐射三种方式。
传热系数(\( k \))和换热面积(\( A \))是影响热量传递的关键因素,计算公式如下:\[ Q = k \times A \times (T_{in} - T_{out}) \]其中:- \( Q \) 表示热量传递量(W)- \( k \) 表示传热系数(W/m²·K)- \( A \) 表示换热面积(m²)- \( T_{in} \) 表示热侧进口温度(K)- \( T_{out} \) 表示冷侧出口温度(K)2.3 制冷剂流量制冷剂流量受蒸发器设计、制冷剂性质和系统压力等因素影响。
制冷剂流量的计算公式如下:\[ m_{refrigerant} = \frac{Q_{evap}}{h_{fg}} \]其中:- \( m_{refrigerant} \) 表示制冷剂的质量流量(kg/s)- \( Q_{evap} \) 表示蒸发器吸收的热量(W)- \( h_{fg} \) 表示制冷剂的比焓变化(J/kg)3. 蒸发器面积计算公式蒸发器的面积计算主要取决于传热系数、换热温差以及制冷剂的比焓变化。
(全版本)蒸发器的热量与面积计算方法
1. 引言
本文档旨在提供一种详细的计算方法,用于确定蒸发器的热量和所需的面积。
蒸发器是一种设备,用于在热力学过程中从流体中去除热量,从而实现冷却。
为了确保蒸发器的性能和效率,需要对其热量和面积进行精确计算。
本文将介绍如何根据流体的物性和操作条件进行这些计算。
2. 热量计算方法
蒸发器的热量可以通过以下公式计算:
\[ Q = U \cdot A \cdot \Delta T \cdot n \]
其中:
- \( Q \) 是热量(单位:千瓦或千焦耳)
- \( U \) 是热传递系数(单位:瓦特/平方米·开尔文)
- \( A \) 是蒸发器的传热面积(单位:平方米)
- \( \Delta T \) 是流体在蒸发器进出口之间的温差(单位:开尔文)
- \( n \) 是流体在蒸发器中的流量(单位:立方米/小时)
2.1 热传递系数 \( U \) 的确定
热传递系数 \( U \) 取决于流体的物性、流动状况和换热表面的特性。
通常,可以通过实验或文献查询获得 \( U \) 的值。
如果需要进行计算,可以使用努塞尔特数(Nusselt number,\( Nu \))来关联\( U \)、流体的普朗特数(Prandtl number,\( Pr \))和雷诺数(Reynolds number,\( Re \)):
\[ Nu = \frac{U \cdot L}{h} \]
其中:
- \( L \) 是换热表面的特征长度(单位:米)
- \( h \) 是对流传热系数(单位:瓦特/平方米·开尔文)
通过对 \( Nu \)、\( Pr \) 和 \( Re \) 的关系图或公式查找相应的\( U \) 值。
2.2 传热面积 \( A \) 的计算
传热面积 \( A \) 取决于蒸发器的几何形状和尺寸。
对于规则形状的蒸发器,可以直接测量其面积。
对于不规则形状的蒸发器,可以使用积分方法或计算机辅助设计(CAD)软件来计算。
2.3 温差 \( \Delta T \) 的确定
温差 \( \Delta T \) 可以通过测量蒸发器进出口的温度并计算得到。
为了提高准确性,应使用温度传感器进行测量,并确保温度读数在蒸发器的稳定运行状态下进行。
2.4 流量 \( n \) 的计算
流量 \( n \) 可以通过测量流体的流速和横截面积来计算。
流速可以通过流速传感器测量,横截面积可以通过测量蒸发器的内部尺寸得到。
3. 面积计算方法
蒸发器的面积计算需要考虑其几何形状和尺寸。
以下是一些常见蒸发器类型的面积计算方法:
3.1 平板式蒸发器
平板式蒸发器的面积计算公式为:
\[ A = W \cdot L \]
其中:
- \( A \) 是蒸发器的面积(单位:平方米)
- \( W \) 是蒸发器的宽度(单位:米)
- \( L \) 是蒸发器的长度(单位:米)
3.2 管壳式蒸发器
管壳式蒸发器的面积计算需要考虑管程和壳程的面积。
管程面积计算公式为:
\[ A_{\text{tube}} = \frac{π \cdot d^2}{4} \]
壳程面积计算公式为:
\[ A_{\text{shell}} = \pi \cdot D \cdot L \]
其中:
- \( A_{\text{tube}} \) 是管程面积(单位:平方米)
- \( A_{\text{shell}} \) 是壳程面积(单位:平方米)
- \( d \) 是管子的直径(单位:米)
- \( D \) 是壳体的直径(单位:米)
- \( L \) 是壳体的长度(单位:米)
4. 结论
本文档提供了蒸发器热量和面积计算的详细方法。
通过测量或计算流体的物性、流动状况和换热表面的特性,可以确定蒸发器的热量和所需的面积。
这些计算对于确保蒸发器的性能和效率至关重要。
根据具体的应用场景和蒸发器类型,可以选择相应的计算公式和参数。
