MBR系统计算书

M B R系统计算书(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1000吨污水MBR方案设计目录一工程概况 (3)1 进水流量 (3)2 工艺流程图 (3)二系统设计 (3)⑴粗格栅 (3)⑵调节池 (3)⑶提升泵 (4)⑷细格栅 (4)⑸生化池 (4)⑹膜池 (4)⑺污泥回流泵 (4)⑻产水泵 (5)⑼产水加药泵 (5)⑽反冲洗泵 (5)⑾反冲洗过滤器 (6)⑿次氯酸钠加药槽 (6)⒀次氯酸钠加药泵 (6)⒁盐酸加药槽 (6)⒂盐酸加药泵 (6)⒃鼓风机 (7)⒄产水池 (7)⒅起重机 (7)三仪表与设备 (7)⑴产水自动阀 (7)⑵反洗自动阀 (7)⑶产水流量计 (8)⑷反洗流量计 (8)⑸膜吹扫鼓风流量计 (8)⑹产水压力变送器 (8)⑺反洗压力变送器 (8)⑻液位计 (8)一 工程概况1 进水流量Q 进=1000t/d=1000/24m 3/h=h ，取整Q 进=42m 3/h ； 产水流量：Q 产水平均=Q 进*=42*h=h Q 产水瞬时=Q 产水平均/=h ，取整Q 产水瞬时=48m 3/h 2 工艺流程图二 系统设计⑴粗格栅类型：回转式格栅栅隙：25mm宽度：1000mm安装倾角：60度 ⑵调节池停留时间：5h池体深度：3m 超高圆池直径：5m粗格栅 调节池 细格提升泵房 污泥回流泵房 产水池生化池 出水⑶提升泵数量：2台（1用1备）类型：潜污泵型号：80QW50-10-3流量：50m3/h扬程：10m功率：3kW材质：SS304启动方式：变频启动⑷细格栅类型：回转式格栅栅隙：3mm宽度：1000mm安装倾角：60度⑸生化池停留时间：8h池体深度：池体体积：V=长*宽*高=13*7*=⑹膜池膜片数量：216片膜架数量：12个，每架18片。

水力停留时间：体积：长*宽*高=13*6*=273m3⑺污泥回流泵数量：2台（1用1备）类型：潜污泵流量：80L/s扬程：7m功率：4kW材质：SS304启动方式：变频启动⑻产水泵数量：3台（2用1备）类型：自吸泵型号：KZ25-32流量：25m3/h扬程：32m允许吸上真空高度：功率：材质：SS304启动方式：变频启动⑼产水加药泵数量：2台（1用1备）类型：柱塞计量泵型号：流量：h功率：材质：SS304启动方式：全频启动⑽反冲洗泵数量：2台（1用1备）类型：离心泵流量：25m3/h启动方式：变频启动⑾反冲洗过滤器数量：1台类型：带式精度：50微米⑿次氯酸钠加药槽数量：1个容积：50L材质：PE⒀次氯酸钠加药泵数量：2台（1用1备）类型：柱塞计量泵型号：J-Z100/流量：100L/h功率：材质：SS304⒁盐酸加药槽数量：1台容积：20L材质：PE⒂盐酸加药泵数量：2台（1用1备）类型：柱塞计量泵型号：J-W25/流量：25L/h功率：材质：SS304⒃鼓风机数量：3台（2用1备）类型：罗茨鼓风机型号：RC-100通气量：525m3/h压力：⒄产水池数量：1座体积：πR2*h=*52*4=314m3⒅起重机数量：一座类型：桥式起重机最大起重：三仪表与设备⑴产水自动阀数量：2个类型：气动管径：DN80⑵反洗自动阀数量：2个类型：气动管径：DN80⑶产水流量计数量：2个类型：气动管径：DN65⑷反洗流量计数量：2个类型：气动管径：DN65⑸膜吹扫鼓风流量计数量：2个类型：玻璃转子流量计吹气量：525Nm3/h⑹产水压力变送器数量：2台类型：压力变送器规格：—材质：SS316⑺反洗压力变送器数量：2台类型：压力变送器规格：0—材质：SS316⑻液位计类型：浮球式液位计数量：若干个（膜池，产水箱，次氯酸钠加药槽，盐酸加药槽）。

目录一工程概况 (2)1 进水流量 (2)2 工艺流程图 (2)二系统设计 (2)⑴粗格栅 (2)⑵调节池 (2)⑶提升泵 (3)⑷细格栅 (3)⑸生化池 (3)⑹膜池 (3)⑺污泥回流泵 (3)⑻产水泵 (4)⑼产水加药泵 (4)⑽反冲洗泵 (4)⑾反冲洗过滤器 (5)⑿次氯酸钠加药槽 (5)⒀次氯酸钠加药泵 (5)⒁盐酸加药槽 (5)⒂盐酸加药泵 (5)⒃鼓风机 (6)⒄产水池 (6)⒅起重机 (6)三仪表与设备 (6)⑴产水自动阀 (6)⑵反洗自动阀 (6)⑶产水流量计 (7)⑷反洗流量计 (7)⑸膜吹扫鼓风流量计 (7)⑹产水压力变送器 (7)⑺反洗压力变送器 (7)⑻液位计 (7)一 工程概况1 进水流量Q 进=1000t/d=1000/24m 3/h=41.67m 3/h ，取整Q 进=42m 3/h ； 产水流量：Q 产水平均=Q 进*0.9=42*0.9m 3/h=37.8m 3/h Q 产水瞬时=Q 产水平均/0.8=47.25m 3/h ，取整Q 产水瞬时=48m 3/h 2 工艺流程图二 系统设计⑴粗格栅类型：回转式格栅栅隙：25mm宽度：1000mm安装倾角：60度 ⑵调节池停留时间：5h池体深度：3m 超高0.5m圆池直径：5m粗格栅 调节池 细格提升泵房 污泥回流泵房 产水池生化池 出水⑶提升泵数量：2台（1用1备）类型：潜污泵型号：80QW50-10-3流量：50m3/h扬程：10m功率：3kW材质：SS304启动方式：变频启动⑷细格栅类型：回转式格栅栅隙：3mm宽度：1000mm安装倾角：60度⑸生化池停留时间：8h池体深度：3.5m池体体积：V=长*宽*高=13*7*3.5=318.5m3⑹膜池膜片数量：216片膜架数量：12个，每架18片。

水力停留时间：5.5h体积：长*宽*高=13*6*3.5=273m3⑺污泥回流泵数量：2台（1用1备）类型：潜污泵流量：80L/s扬程：7m功率：4kW材质：SS304启动方式：变频启动⑻产水泵数量：3台（2用1备）类型：自吸泵型号：KZ25-32流量：25m3/h扬程：32m允许吸上真空高度：7.7m 功率：5.5kW材质：SS304启动方式：变频启动⑼产水加药泵数量：2台（1用1备）类型：柱塞计量泵型号：J1-W3.2/5.0流量：3.2L/h功率：0.18kW材质：SS304启动方式：全频启动⑽反冲洗泵数量：2台（1用1备）类型：离心泵流量：25m3/h启动方式：变频启动⑾反冲洗过滤器数量：1台类型：带式精度：50微米⑿次氯酸钠加药槽数量：1个容积：50L材质：PE⒀次氯酸钠加药泵数量：2台（1用1备）类型：柱塞计量泵型号：J-Z100/4.0流量：100L/h功率：0.7kW材质：SS304⒁盐酸加药槽数量：1台容积：20L材质：PE⒂盐酸加药泵数量：2台（1用1备）类型：柱塞计量泵型号：J-W25/0.63流量：25L/h功率：0.18kW材质：SS304⒃鼓风机数量：3台（2用1备）类型：罗茨鼓风机型号：RC-100通气量：525m3/h压力：19.6KPa⒄产水池数量：1座体积：πR2*h=3.14*52*4=314m3⒅起重机数量：一座类型：桥式起重机最大起重：1.5t三仪表与设备⑴产水自动阀数量：2个类型：气动管径：DN80⑵反洗自动阀数量：2个类型：气动管径：DN80⑶产水流量计数量：2个类型：气动管径：DN65⑷反洗流量计数量：2个类型：气动管径：DN65⑸膜吹扫鼓风流量计数量：2个类型：玻璃转子流量计吹气量：525Nm3/h⑹产水压力变送器数量：2台类型：压力变送器规格：-0.01—0.1Mpa材质：SS316⑺反洗压力变送器数量：2台类型：压力变送器规格：0—0.4Mpa材质：SS316⑻液位计类型：浮球式液位计数量：若干个（膜池，产水箱，次氯酸钠加药槽，盐酸加药槽）。

200吨MBR工艺生活污水处理计算方式（1）处理对象：生活污水（2）处理觃模：200m3/d（3）迚出水水质：项 目 进水水质（mg/L） 出水水质（mg/L）去除率（%） CODcr 350 ≦50 85.7BOD5 200 ≦10 95T-N 50 ≦15 70SS 180 ≦5 97.2PH 6～9 6～9 -T-P 3 ≦0.5 83.3%(4)处理工艺：缺氧+MBR工艺8.2 构筑物容积设计计算（1）调节池无特殊参数设定，一般按照平均小时处理量的4-12倍设计，有效停留时间4-12h。

现参照国内外调节池设计方法，提供如下设计计算：流量调节比概念解读： 膜出水设计流量除以设计水量的比值（K）。

调节池容量计算：V=(Q/T-KQ/24)TQ：设计水量T: 根据建筑物用途设定的污水排放时间流量调节比：K=膜片数量（片）×膜面积（1.0或1.5m2）×0.4m3/(m2.d)÷Q m3.d =330×1.5×0.4÷200=0.99计算式： V=(Q/T-KQ/24)T=(200/12-0.99×200/24) ×12=100.92 m3实际尺寸：8.0×5.0×4.5m 实际有效容积：100m3(2)脱氮池氮容积负荷定为0.2 kg-N/(m3･d)以下。

流入水含氮量200.0 m3/d×0.035kg-N/m3＝7.0 kg/d需要容量7.0 kg/d÷0.2 kg-N/(m3･d)＝35.0 m3以上实际尺寸： 5.0m×2.0m×4.5m （实际有效容积40m3）(3) 硝化池氮容积负荷定为0.25 kg-N/(m3･d)以下。

流入水含氮量200.0 m3/d×0.05kg-N/m3＝10.0 kg/d需要容量10.0 kg/d÷0.25 kg-N/(m3･d)＝40.0 m3以上实际尺寸：5.0m×2.0m×4.5m（实际容量40m3）※ 以上尺寸应该为考虑到了膜组件的设置面积后的容量。

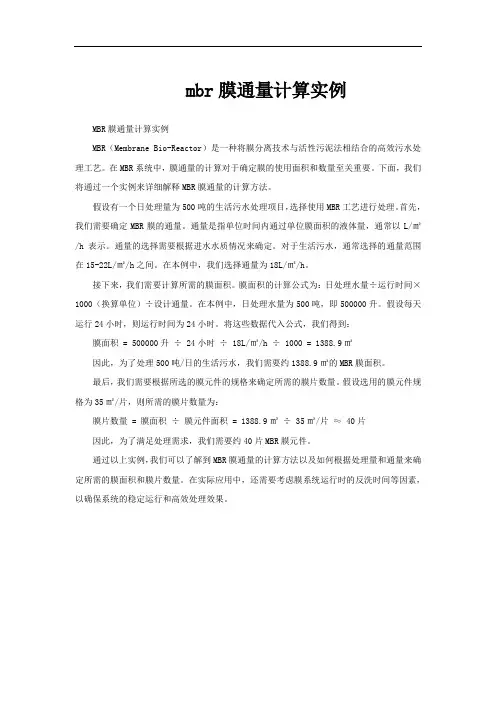

mbr膜通量计算实例MBR膜通量计算实例MBR（Membrane Bio-Reactor）是一种将膜分离技术与活性污泥法相结合的高效污水处理工艺。

在MBR系统中，膜通量的计算对于确定膜的使用面积和数量至关重要。

下面，我们将通过一个实例来详细解释MBR膜通量的计算方法。

假设有一个日处理量为500吨的生活污水处理项目，选择使用MBR工艺进行处理。

首先，我们需要确定MBR膜的通量。

通量是指单位时间内通过单位膜面积的液体量，通常以L/㎡/h表示。

通量的选择需要根据进水水质情况来确定。

对于生活污水，通常选择的通量范围在15-22L/㎡/h之间。

在本例中，我们选择通量为18L/㎡/h。

接下来，我们需要计算所需的膜面积。

膜面积的计算公式为：日处理水量÷运行时间×1000（换算单位）÷设计通量。

在本例中，日处理水量为500吨，即500000升。

假设每天运行24小时，则运行时间为24小时。

将这些数据代入公式，我们得到：膜面积 = 500000升÷ 24小时÷ 18L/㎡/h ÷ 1000 = 1388.9㎡因此，为了处理500吨/日的生活污水，我们需要约1388.9㎡的MBR膜面积。

最后，我们需要根据所选的膜元件的规格来确定所需的膜片数量。

假设选用的膜元件规格为35㎡/片，则所需的膜片数量为：膜片数量 = 膜面积÷膜元件面积 = 1388.9㎡÷ 35㎡/片≈ 40片因此，为了满足处理需求，我们需要约40片MBR膜元件。

通过以上实例，我们可以了解到MBR膜通量的计算方法以及如何根据处理量和通量来确定所需的膜面积和膜片数量。

在实际应用中，还需要考虑膜系统运行时的反洗时间等因素，以确保系统的稳定运行和高效处理效果。

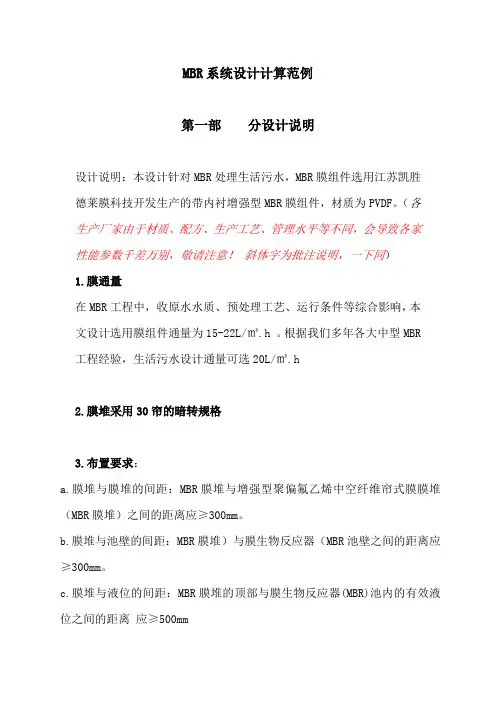

MBR系统设计计算范例MBR（膜生物反应器）是将传统的生物法与膜分离技术结合起来的一种先进废水处理技术。

其主要原理是通过膜的过滤作用将废水中的固体颗粒、混悬物、胶体等污染物截留在反应器内，同时利用微生物降解废水中的有机物，从而实现对废水的高效处理。

以下是一个MBR系统设计计算的范例。

系统设计参数：1.设计流量：Q=100m^3/d2.水力停留时间：θ=10h3.膜反渗透通量：J=10L/(m^2·h)4.膜面积：A=?计算步骤：1.根据设计流量计算出MBR系统的处理容积：V=Q×θ=100m^3/d×10h=1000m^32.根据膜反渗透通量计算出膜面积：A=Q/J=100m^3/d×(1/24d/h)/(10L/(m^2·h))=41.67m^23.需要选择合适的膜模块来满足处理容积和膜面积需求。

根据厂家提供的膜模块性能参数，假设每个膜模块的膜面积为10m^2，那么需要的膜模块数量为：N=A/A_m=41.67m^2/10m^2=4.17由于不能使用部分膜模块，所以需要选择满足或接近需求的整数个膜模块。

在这种情况下，选择4个膜模块足以满足MBR系统的设计要求。

4.将所选的4个膜模块按照设计要求进行布置，确保能够充分利用系统空间并保证良好的运行效果。

5.设计适当的污泥负荷，以维持MBR系统的正常运行。

根据流量和污泥生物处理需求进行计算，并制定相应的污泥处理措施。

6.设计适当的通风和搅拌系统，以保证废水充分与微生物接触，并提高处理效果。

7.设计适当的回流比，以提高系统的处理效率并避免膜的堵塞和污染。

8.编制系统运行管理规程，包括定期检查、清洁和维护膜模块，替换损坏和老化的模块，对废水进行在线监测和调整系统运行参数等。

以上是一个MBR系统设计计算的范例。

在实际设计中，还需要考虑更多的因素，例如进水水质、废水成分、微生物种类及数量等，以优化系统性能和处理效果。

30000m³/d生活污水MBR膜系统设计计算书一、膜组件、膜池选型设计1.1设计处理量MBR 系统处理能力为 30000m3/d1.2膜片选型采用帘式膜组件膜材质：PVDF膜面积：25m2/片膜孔径：0.4um组件尺寸：30×1250×2000mm(L×W×H)膜通量按： 22.86L/m2/h。

在项目 MBR 工程中，根据工艺水质、工艺运行情况需要，通量范围可适当调整，从实际应用来看从8.3~33.3L/m2/h。

过滤方式：浸没抽吸过滤使用pH：5~9含油量：≤150mg/L（除矿物油）跨膜压差：15~30KPa污泥浓度：5000~12000mg/L，建议3000~8000mg/L1.3膜组件选型MBR膜数量/台：1500m2MBR膜片数：60片，每片间隙45mm； MBR膜组器：40台膜组器材质：SUS304MBR膜组器尺寸：1540×3450×2878mm(L×W×H)1.4过程时间计算MBR 膜运行周期：7~10min，抽吸时间：7min以内，停止时间：1min以上。

本次方案设计：膜系统工作时间：过滤：7min 空曝气：1min单个过滤周期=7min+1min=8min日过滤时间：24hr×7min÷8min = 21hr1.5处理水量计算设计产水量：30000m3/d膜瞬时过滤水=30000m3/d÷21hr/d=1430m3/h根据提供大致平面布置尺寸，本次设计分6个廊道产水，每组7个膜组器，则单个廊道产水量为：1430m³/h÷6=240m³/h当在线清洗时过滤水量：膜过滤水量增加=240m3/h÷5=48m3/h，则产水量需达到：240m³/h+48m3/h=288m3/h综上：每个廊道产水泵流量需取：300m³/h1.6膜元件面积、通量核算膜控制通量设计为： 240m³/h×1000÷7÷60÷25m2 =22.86L/m2/h膜清洗时瞬时通量为：300m³/h×1000÷7÷60÷25m2 =28.57L/m2/h二、膜系统吹扫曝气设计2.1曝气工艺参数MBR膜擦洗线速度：100~150m3/m2/h，（其中 m2 指膜组件膜片垂直方向投影面的面积）2.2曝气量计算单个膜组器曝气量：1.38m×3.00m×100~150m3/m2/h÷60min/h×40=276~360m3/min三、设备选型3.1产水泵本方案只提供设备参数，选型应与泵制造商进行技术层面的确定按最大时处理量计，则产水泵设计流量为：300m³/h，H=15m，功率N=18.5kw，本次设置6个廊道，共6台产水泵，库备1台。

某污水处理厂升级改造工程膜系统设计计算书（例）基本设计条件说明：1、膜通量按 15L/m2/h。

/在MBR 工程中，受原水的水质、工艺综合影响，通量围比较宽，从实际应用来看从6~15L/m2/h（斜体字是批注说明，以下同）/2、膜箱采用安装 48 帘膜元件的规格3、按总 12 列分布，单池 6 列布置1．膜组件、膜箱选型设计1.1设计处理量MBR 系统处理能力为 80000m3/d1.2膜组件选型本项目设计采用立升 LJ1E1-2000-F180型帘式膜组件膜材质：PVDF膜面积：27m2膜孔径：0.02um组件尺寸：721×70×2 087mm(L×W×H)注意：以上膜组件技术参数只针对本工程所使用。

1.3运行过程及参数MBR 工艺中，超滤膜采用“连续曝气、间歇抽吸”的工作方式过滤：8.5min（典型条件取 8min）空曝气：1.5min（典型条件取 2min）膜控制通量设计为 15L/m2/h1.4膜组件数量计算1.4.1过程时间计算膜系统工作时间：过滤：8.5min空曝气：1.5min在线维护性清洗：7~10 天进行 1 次，每次持续时间 30min单个过滤周期=8.5min+1.5min=10min日过滤时间：24hr×8.5min÷10min = 20.4hr1.4.2处理水量计算设计产水量：80000m3/d膜瞬时过滤水量=80000m3/d÷20.4hr/d=3922m3/h1.4.3膜元件数量核算膜控制通量设计为 15L/m2/h总膜面积：3922m3/h×1000L/m3÷15L/m2/h=261467m2设计采用 LJ1E1-2000-F180 型膜元件膜元件计算数量：261467m2÷27m2/帘=9684 帘本项目设计采用 LJ1E1-2000×48 型膜箱表 2 LJ1E 型帘式超滤膜膜箱规格参数表型号LGJ1E1-2000×48膜箱性能有效膜面积（m2）1296产水接口 inch (mm) Ф140重量干重(kg)1200湿重(kg)2500 材料产水母管UPVC膜主框架SS316L 外形尺寸(长×宽×高 mm) 4010×805×300注意：以上膜箱技术参数只针对本工程所使用。

MBR计算书1.设计条件进水水量Q=9600.00m3/d=400.00m3/h=0.111m3/s系数K= 1.4污泥浓度X=8000mg/l f=VSS/SS=0.7污泥表观产率系数α=0.20kgTSS/kgCOD膜组件与池边净空W1=0.6m（＞0.3m）膜组件之间净空W2=0.6m（＞0.5m）膜组件与液面净空W3=1m（＞1.0m）膜组件与池底净空W4=0.8m（＞0.6m）池体数量N=4座池体超高h=0.5m 单位产水通量q1=10l/m2?h=0.24m3/m2?d单组膜面积a=650m2膜组件投影面积A'= 1.74m2曝气空气耗量q3=200m3/m2?h曝气空气耗量q4=0.35m3/m2?h运行周期r=9min停止运行T1=1min逆通液清洗周期T2=1次/周逆通液清洗加药量q4=500mg/l在线清洗周期T3=1次/月在线清洗加药量q4=3000mg/l离线清洗周期T4=1次/3个月产水流速v=0.8m/s曝气池内平均溶解氧浓度C＝2mg/L氧化1kgBOD所需氧量a'=0.75污泥自身氧化需氧量b'=0.16夏季平均温度25℃2.设计计算（1）运行效率每日产水时间T产水=日总时间-T停=1296.00min实际工作效率η=T产水/日总时间=90.00%19.968产水量Q产水=Q进水=400.00m3/h1664实际产水量Q产水'=Q进水η=444.44m3/h（瞬时）（2）膜组件数量膜面积A=Q产水/q=40000.00m2取A=2膜元件数量N=A/a=61.54套取n=单座池内膜组件数量取n=则膜组件总数N=设计膜面积A=Na=2平均产水通量q=Q产水2?h=0.23m3/m2?d瞬时产水通量q=Q产水2?h=0.26m3/m2?d（3）水量平衡总进水量Q总进=NQ进水=400.00m3/h=9600.00m3/d 总产水量Q产水'=400.00m3/h=9600.00m3/d产水量Q产水=400.00m3/h=9600.00m3/d（4则池体长则池体宽B= 3.31m单个池体有效容积V=LBh1=460.80m单个池体有效面积S=LB=96.00m 2水力停留时间HRT=4.61h （4）风量计算MBR 曝气风量Q=NSq 3=22272.00m 3/h=371.20m 3/minMBR 曝气风量Q=NSq 4=14560.00m 3/h=242.67m 3/min校核气水比ζ=56设置5台罗茨风机Q=25m 3/min，P=58.8KPa，N=45kw （4用1备）（6）搅拌计算剩余污泥泵泵流量Q3（1用1备）七、MBR出水池1.设计条件进水水量Q=9600.00m 3/d=400.00m 3/h=0.111m 3/s停留时间T=0.8h 池深h 1=5m超高h 2=0.5m2.设计计算（1）池体池体有效容积V=QT=320.00m 3池体总深H=h 1+h 2= 5.50m 池体面积S=V/h 1=64.00m 2取池长L=16.00m数量：（6）机泵规格产水泵流量Q=111.11m 3/h设置5台产水泵：抽吸泵，Q=120m 3/h ，H=15m ，N=7.5kw （4用1备）设置水环式真空机组数量N=1套产水管截面积S=Q/N/v=0.0386m 2产水管管径D=0.2216m 取产水管管径D=取产水管长L=150.00m 产水管内体积α= 5.81m 3。
