电场中的导体与电介质

静电场中的导体和电介质静电平衡时导体是个等势体，导体表面是等势面，大前提是整个导体都是一样的，不要因为单独说导体表面是个等势面就误以为导体表面和内部不是等势的。

（证明省略）由此公式得出：导体表面电荷密度大的地方场强大，面电荷密度小的地方场强小。

导体表面电荷分布规律①与导体形状有关②与附近有什么样的带电体有关。

定性分析来说，孤立导体面电荷密度与表面的曲率有关，但是并不是单一的函数关系。

拓展知识（尖端放电的原理以及应用；避雷针的原理）这是一个从带电体上吸取全部电荷的有效方法。

测量电量时，要在静电计上安装法拉第圆筒，并将带电体接触圆筒的内表面，就是为了吸取带电体的全部电量，使测量更准确。

库仑平方反比定律推出高斯定理，高斯定理推出静电平衡时电荷只能分布导体外表面。

所以可以由实验精确测定导体内部没有电荷，就证明了高斯定理的正确，进而就证明了库仑平方反比定律的正确。

所以说这是精确的，因为通过实验测定数据是一定会存在误差的，而通过实验测定导体内部没有电荷是不会存在误差的，所以是很精确的。

以上是库仑平方反比定律验证的发展历史。

见图2-1，导体壳内部没有电荷时，导体的电荷只是分布在外表面上，为了满足电荷守恒定理，见图2-1c，就要一边是正电荷，而另一边是负电荷，其实空腔内没有电场的说法是对于结果而言的，并不能看出本质，本质是外电场和感应电荷的电场在导体腔的内部总的场强为0。

使带电体不影响外界，则要求将带电体置于接地的金属壳或者金属网内，必须接地才能将金属壳或者金属网外表面感应电荷流入地下。

则外界不受带电体场强的作用，而本质上也是带电体的场强和内表面感应电荷的场强叠加作用使外界总场强为0。

孤立导体的电容：电容C与导体的尺寸和形状有关，与q，U无关，它的物理意义是使导体每升高单位电位所需要的电量。

电容器及其电容：对电容的理解要升高一个层次：电容是导体的一个基本属性，就好像水桶的容量一样，C=U/q。

然而导体A的附近有其他导体时，导体的电位不仅与自己的q 有关，还受到其他导体的影响。

§2 静电场中的导体和电介质§2－1 静电场中的导体1. 导体的静电平衡条件当电荷静止不动时，电场散布不随转变，该体系就达到了静电平衡。

在导体中存在自由电荷，它们在电场的作用下可以移动，从而改变电荷的散布……导体内自由电荷无宏观运动的状态。

导体的静电平衡的必要条件是其体内图2－1导体的静电平衡场强处处为零。

从静电平衡的条件动身可以取得以下几点推论：推论1）导体是等位体，导体表面是等位面：2）导体表面周围的场强处处与它的表面垂直：因为电力线处处与等位面正交，所以导体外的场强必与它的表面垂直。

（注意：本章所用的方式与第一章不同，而是假定这种平衡以达图2－2导体对等位面的控制作用到，以平衡条件动身结合静电场的普遍规律分析问题。

）2．电荷散布1) 体内无电荷，电荷只散布在导体的表面上:当带电导体处于静电平衡时，导体内部不存在净电荷（即电荷的体密度）电荷仅散布在导体的表面。

可以用高斯定理来证明：设导体内有净电荷，则可在导体内部作一闭合的曲面，将包围起来，依静电条件知S面上处处, 即由高斯定理必有q=02） 面电荷密度与场强的关系:当导体静电平衡时，导体表面周围空间的 与该处导体表面的面电荷密度 有如下关系：论证： 在电荷面密度为 的点取面元设 点为导体表面之外周围空间的点，面元。

充分小，可以为 上的面电荷密度 是均匀的，以为横截面作扁圆柱形高斯面（S ）,上底面过P 点，把电荷q= 包围起来. 通太高斯面的电通量是：3） 表面曲率的影响、尖端放电导体电荷如何散布，定量分析研究较复杂，这不仅与这个导体的形状有关，还和它周围有何种带电体有关。

对孤立导体，电荷的散布有以下定性的规律：图2－3导体表面场强与电荷面密度曲率较大的地方（凸出而尖锐处），电荷密度e 较大；曲率较小的地方（较平坦处）电荷密度e 较小；曲率为负的地方（凹进去向）电荷密度e 更小。

1） 端放电的利和弊3 导体壳（腔内无带电体情况）大体性质：当导体壳内无带电体时，在静电平衡当导体壳内无 带电体时，在静电平衡下：导体壳内表面上处处无电荷，电荷仅散布在外 表面；空腔内无带电场，空腔内电位处处相等。

静电场中的导体和电介质引言在物理学中，静电场是指当电荷处于静止状态时周围存在的电场。

导体和电介质是静电场中两种常见的物质类型。

理解导体和电介质在静电场中的行为对于理解静电现象和应用静电学原理具有重要意义。

本文将介绍导体和电介质在静电场中的特性和行为，包括导体的电荷分布和电场分布、导体内部电场为零的原因，以及电介质的电极化和电介质的介电常数。

导体导体的电荷分布在静电场中，导体具有特殊的电荷分布特性。

由于导体中的自由电子可以在导体内自由移动，一旦一个导体与其他带电体接触，自由电子将重新分布以达到平衡。

导体的外部表面电荷会分散在整个表面上，使得导体表面的电场强度为零。

这意味着在静电平衡条件下，导体表面任意一点的电势相等。

导体内部的电场分布特性在导体内部，电场强度为零。

这是由于自由电子可以在导体内自由移动，当导体中存在电场时，自由电子会沿着电场方向移动，直到达到平衡。

这种现象称为电荷迁移。

因此，导体内部的自由电子的运动将产生一个等量但相反方向的电场，导致导体内部的电场强度为零。

这也是为什么导体内部没有电场线存在的原因。

电介质电极化现象电介质是一种不易导电的物质，而其在静电场中的行为与导体有着显著不同。

当一个电介质暴露在静电场中时，电介质分子会发生电极化现象。

电极化是指电介质分子在电场作用下产生偶极矩。

在电场的作用下，电介质分子会发生形状变化，正负电荷分离，产生一个平均不为零的电偶极矩。

这种电极化现象可以分为两种类型：取向极化和感应极化。

取向极化是指电介质分子的取向方向在电场的作用下发生变化，而感应极化是指电场作用下导致电介质分子内部正负电荷的相对移动。

电介质的介电常数电介质的介电常数是描述电介质在电场中的响应特性的重要参数。

介电常数是一个比值，代表了电介质在电场力下的相对表现。

介电常数决定了电介质的极化程度和电场中的电场强度。

电介质的介电常数大于1，意味着电介质对电场的屏蔽效果更明显。

在实际应用中，通过选择合适的电介质和调整电场强度，可以改变静电场的分布和效果，用于电容器、绝缘材料等相关领域。

备注体和电介质引言：一、导体、电介质、半导体导体：导电性能很好的材料；例如：各种金属、电解质溶液。

电介质（绝缘体）：导电性能很差的材料；例如：云母、胶木等。

半导体:导电性能介于导体和绝缘体之间的材料；二、本章内容简介三、本章重点和难点1. 重点（1）导体的静电平衡性质；（2）空腔导体及静电屏蔽；（3）电容、电容器；2. 难点导体静电平衡下电场强度矢量、电势和电荷分布的计算；第一节静电场中的导体一、静电感应静电平衡1. 静电感应（1）金属导体的电结构从微观角度来看，金属导体是由带正电的晶格点阵和自由电子构成，晶格不动，相当于骨架，而自由电子可自由运动，充满整个导体，是公有化的。

例如：金属铜中的自由电子密度为：()328n=m⨯8-10Cu。

当没有外电场时，导体中的正负电荷等量均匀分布，宏观上呈电中性。

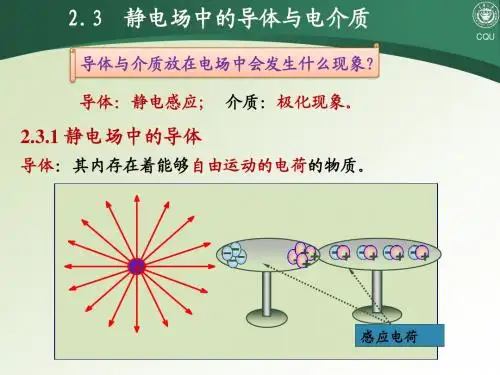

（2）静电感应当导体处于外电场E0中时，电子受力后作定向运动，引起导体中电荷的重新分布。

结果在导体一侧因电子的堆积而出现负电荷，在另一侧因相对缺少负电荷而出现正电荷。

这就是静电感应现象，出现的电荷叫感应电荷。

2. 静电平衡不管导体原来是否带电和有无外电场的作用，导体内部和表面都没有电荷的宏观定向运动的状态称为导体的静电平衡状态。

备 注（a ）自由电子定向运动 （b ）静电平衡状态3. 静电平衡条件（静电平衡态下导体的电性质）（1）导体内部任何一点处的电场强度为零；导体表面处电场强度的方向，都与导体表面垂直。

（2）在静电平衡时，导体内上的电势处处相等，导体是一个等势体。

证明： 假设导体表面电场强度有切向分量，即0≠τE ，则自由电子将沿导体表面有宏观定向运动，导体未达到静电平衡状态，和命题条件矛盾。

因为00==τE E，内，所以0,0==τd dU dl dU ，即导体为等势体，导体表面为等势面。

二、静电平衡时导体上电荷的分布1. 实心导体（1）处于静电平衡态的实心导体，其内部各处净电荷为零，电荷只能分布于导体外表面。

第二章 静电场中的导体与电介质2.1 导体与电介质的区别：（1）宏观上，它们的电导率数量级相差很大（相差10多个数量级，而不同导体间电导率数量级最多就相差几个数量级）。

（2）微观上导体内部存在大量的自由电子，在外电场下会发生定向移动，产生宏观上的电流而电介质内部的电子处于束缚状态，在外场下不会发生定向移动（电介质被击穿除外）。

2.2静电场中的导体1. 导体对电场的响应：静电场中的导体，其内部的自由电子会发生定向漂移，电荷分布会发生变化，这是导体对电场的响应方式称为静电感应，导体表面会产生感应电荷，感应电荷激发的附加场会在导体内部削弱外电场直至导体内部不再有自由电子定向移动，导体内电荷宏观分布不再随时间变化，这时导体处于静电平衡状态。

2. 导体处于静电平衡状态的必要条件:0i E =（当导体处于静电平衡状态时，导体内部不再有自由电子定向移动，导体内电荷宏观分布不再随时间变化，自然其内部电场（指外场与感应电荷产生的电场相叠加的总电场）必为0。

3. 静电平衡下导体的电学性质：（1）导体内部没有净电荷，电荷（包括感应电荷和导体本身带的电荷）只分布在导体表面。

这个可以由高斯定理推得：ii sq E ds ε⋅=⎰⎰，S 是导体内“紧贴”表面的高斯面，所以0i q =。

（2）导体是等势体，导体表面是等势面。

显然()()0b a b i a V V E dl -=⋅=⎰，a,b 为导体内或导体表面的任意两点，只需将积分路径取在导体内部即可。

（3）导体表面以处附近空间的场强为：0ˆEn δε=，δ为邻近场点的导体表面面元处的电荷密度，ˆn为该面元的处法向。

简单的证明下：以导体表面面元为中截面作一穿过导体的高斯柱面，柱面的处底面过场点，下底面处于导体内部。

由高斯定理可得：12i s s dsE ds E ds δε⋅+⋅=⎰⎰⎰⎰，1s ,2s 分别为高斯柱面的上、下底面。

因为导体表面为等势面所以ˆE En=，所以1s E ds Eds ⋅=⎰⎰而i E =0所以0ds Eds δε=，即0ˆE n δε=（0δ>E 沿导体表面面元处法线方向，0δ<E 沿导体表面面元处法线指向导体内部）。
