球阀的阀座设计原理

球阀结构（图），O型V型球阀结构原理球阀结构：球阀有很多种结构，但基本是大同小异，都是启闭件为圆形的球芯，主要由阀座、球体、密封圈、阀杆及其它驱动装置等组成，通过阀杆转动90度从而实现阀门的开与关，在管道上用于关断、分配、调节流量大小以及改变介质流向。

阀座根据工况的不同使用不同的阀座密封形式。

阀体结构有一片式，两段式，三段式。

O型球阀结构：O型球阀的阀体内部安装有中间通孔的球体，球体上开有一个直径与管道直径相等的通孔，球体可在密封座中旋转，在管路方向两侧各有一个环状的弹性体来实现密封。

通过旋转球体90°，即可改变通孔的方向，从而实现球阀的开关。

O型球阀阀芯(球体)为球形，从结构上看，密封时球体阀座嵌在阀体侧阀座上。

相对运动部位均采用摩擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。

一般作二位调节用，流量特性为快开。

O型球阀结构原理图（关闭）O型球阀结构原理图（开启）O型球阀原理：O型球阀全开时，两侧畅通为无阻碍阀，形成直管通道，双向密封，具有“自洁”性能最佳的特点，适用于特别不干净、含纤维介质的两位切断场合。

球芯在阀门开启和关闭的过程中始终与阀门产生摩擦，同时，阀芯和阀座之间的密封是通过阀座压向球芯的预紧密封力实现的，但由于软密封阀座其优异的机械和物理性能，使得其密封性尤佳。

V型球阀结构：V型球阀球芯带有Ｖ型结构，阀芯是1/4球壳，开有V型缺口，流通能力大，可调范围大、具有剪切力，能关闭严密等特点，特别适用于流体物质带纤维状的工况。

一般情况下V型球阀都是单密封球阀。

不适合用来双向使用。

阀芯的边缘呈V字型，球体上有一个V形开口，随着球的旋转，可使用中间开度面积的变化进行流量调节，并可切断流体中夹杂的杂质而关闭，适用于纸浆、砂浆、粘性流体的控制。

V型球阀结构原理图（关闭）V型球阀结构原理图（开启）V型球阀原理：V型状边缘，切断杂质。

在球体转动过程中，球体V型刀口与阀座相切，从而切断流体中的纤维和固态物质，而一般的球阀则不具备这一功能，故易导致关闭时纤维杂质卡住，给维修和维护带来极大的不便。

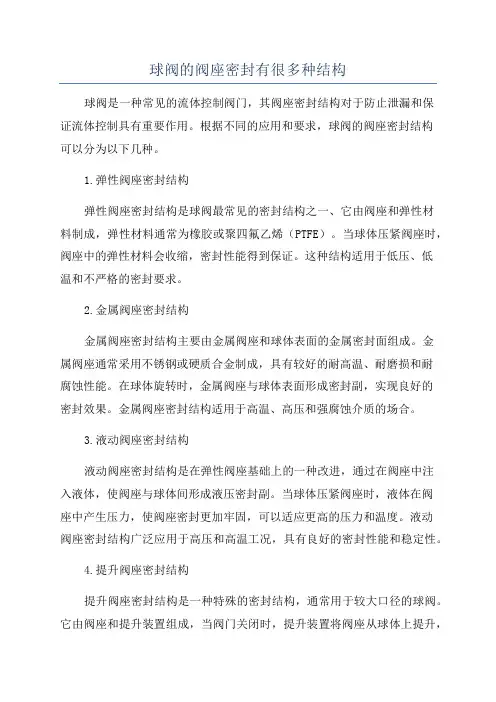

球阀的阀座密封有很多种结构球阀是一种常见的流体控制阀门，其阀座密封结构对于防止泄漏和保证流体控制具有重要作用。

根据不同的应用和要求，球阀的阀座密封结构可以分为以下几种。

1.弹性阀座密封结构弹性阀座密封结构是球阀最常见的密封结构之一、它由阀座和弹性材料制成，弹性材料通常为橡胶或聚四氟乙烯（PTFE）。

当球体压紧阀座时，阀座中的弹性材料会收缩，密封性能得到保证。

这种结构适用于低压、低温和不严格的密封要求。

2.金属阀座密封结构金属阀座密封结构主要由金属阀座和球体表面的金属密封面组成。

金属阀座通常采用不锈钢或硬质合金制成，具有较好的耐高温、耐磨损和耐腐蚀性能。

在球体旋转时，金属阀座与球体表面形成密封副，实现良好的密封效果。

金属阀座密封结构适用于高温、高压和强腐蚀介质的场合。

3.液动阀座密封结构液动阀座密封结构是在弹性阀座基础上的一种改进，通过在阀座中注入液体，使阀座与球体间形成液压密封副。

当球体压紧阀座时，液体在阀座中产生压力，使阀座密封更加牢固，可以适应更高的压力和温度。

液动阀座密封结构广泛应用于高压和高温工况，具有良好的密封性能和稳定性。

4.提升阀座密封结构提升阀座密封结构是一种特殊的密封结构，通常用于较大口径的球阀。

它由阀座和提升装置组成，当阀门关闭时，提升装置将阀座从球体上提升，形成密封副。

提升阀座密封结构具有可靠的密封性能和较大的通径，适用于高流量和高压差场合。

5.双阀座密封结构双阀座密封结构由两个阀座和球体表面的两个密封面组成。

当球体旋转到关闭位置时，两个阀座分别与球体的两个密封面接触，实现双重密封。

这种结构具有较好的密封性能和可靠性，适用于高温、高压和严格要求的场合。

总结起来，球阀的阀座密封结构多种多样，根据不同的工况和要求选择合适的密封结构对于球阀的使用和维护都是非常重要的。

用户在选择球阀时应根据具体工况和要求，结合以上密封结构的特点进行合理选择。

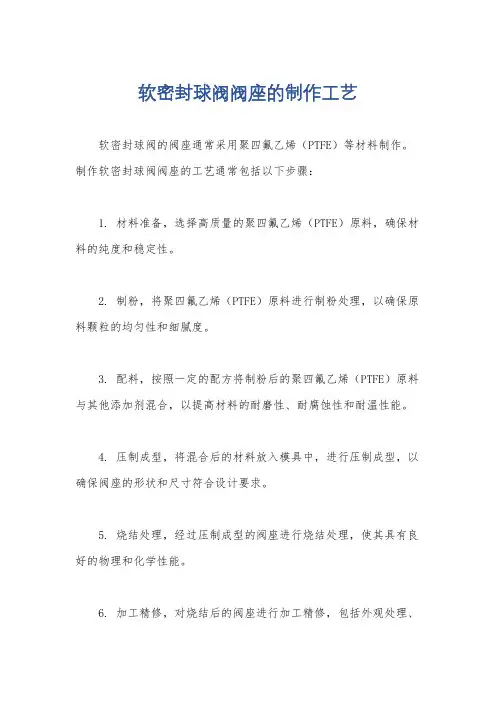

软密封球阀阀座的制作工艺
软密封球阀的阀座通常采用聚四氟乙烯（PTFE）等材料制作。

制作软密封球阀阀座的工艺通常包括以下步骤：
1. 材料准备，选择高质量的聚四氟乙烯（PTFE）原料，确保材料的纯度和稳定性。

2. 制粉，将聚四氟乙烯（PTFE）原料进行制粉处理，以确保原料颗粒的均匀性和细腻度。

3. 配料，按照一定的配方将制粉后的聚四氟乙烯（PTFE）原料与其他添加剂混合，以提高材料的耐磨性、耐腐蚀性和耐温性能。

4. 压制成型，将混合后的材料放入模具中，进行压制成型，以确保阀座的形状和尺寸符合设计要求。

5. 烧结处理，经过压制成型的阀座进行烧结处理，使其具有良好的物理和化学性能。

6. 加工精修，对烧结后的阀座进行加工精修，包括外观处理、
尺寸加工等，以确保阀座的表面光滑度和尺寸精度达到要求。

7. 检测，对制作好的软密封球阀阀座进行严格的检测，包括外观检查、尺寸检测、性能测试等，确保阀座的质量符合标准要求。

以上是软密封球阀阀座的制作工艺的一般步骤，通过这些工艺步骤可以制作出质量稳定、性能优良的软密封球阀阀座，以满足工业和民用领域对阀门产品的需求。

球阀的结构原理球阀是一种重要的流体控制阀门，广泛应用于石化、化工、电力、水处理和食品等行业。

它具有结构简单、密封可靠、流阻小、操作轻便等优点。

下面将详细介绍球阀的结构原理。

一、球阀的结构组成球阀由阀体、阀盖、阀球、阀杆、阀座、密封圈等部分组成。

1.阀体和阀盖：阀体和阀盖是球阀的主体部分，它们通过螺纹或法兰连接形成流道。

2.阀球：阀球是球阀的关键部件，呈球状，可在流道内旋转实现开/关操作。

3.阀杆：阀杆与阀球呈一体连接，通过阀盖与操作装置相连。

当操作装置移动阀杆时，阀球随之旋转实现开/关操作。

4.阀座：阀座是球阀的密封结构之一，通常由聚四氟乙烯、尼龙等材料制成，能够承受高温、高压和腐蚀介质。

5.密封圈：密封圈位于阀体和阀盖之间，在球阀关闭状态时起到密封作用，防止介质泄漏。

二、球阀的工作原理球阀的工作原理是通过旋转阀球的方式实现流体的控制。

1.开启状态：当阀杆与阀球连为一体时，通过操作装置顺时针旋转阀杆，阀球也随之顺时针旋转，离开阀座。

此时，流体可以通过阀体和阀球之间的空间，完成管道的通畅。

2.关闭状态：当操作装置逆时针旋转阀杆，阀球也随之逆时针旋转，并紧密嵌入阀座。

此时，阀球与阀座之间形成闭合状态，阻止流体通过。

三、球阀的工作特点球阀作为一种重要的流体控制阀门，具有以下特点：1.快速开关：由于阀杆与阀球间的直接连接，操作装置的旋转即可快速实现开/关，相较于其他阀门结构，球阀开关速度更快。

2.流阻小：球阀的球体形状与流道形状完全相符，流通阻力较小，有利于减小能耗和流体压力损失。

3.密封可靠：球阀采用硬密封或软密封结构，能够在高温、高压和腐蚀介质下实现可靠的密封性能，有效防止泄漏。

4.耐腐蚀：球阀主要由不锈钢等耐腐蚀材料制成，能够耐受多种腐蚀介质的作用，延长使用寿命。

5.适用范围广：球阀可适用于液体、气体和各种腐蚀性介质的控制，可用于高温、高压和特殊工况下的管道系统。

综上所述，球阀的结构原理是通过旋转阀球实现流体的开/关控制。

球阀手动执行机构原理
球阀是一种常用的流体控制阀门，手动执行机构通常用于开启或关闭球阀。

以下是球阀手动执行机构的基本原理：
手柄或手轮：手动执行机构的核心是手柄或手轮，安装在球阀的顶部。

通过手柄或手轮的旋转，可以实现球阀的开启和关闭。

阀杆：手柄或手轮与阀球之间通过阀杆连接。

阀杆是一个细长的轴，贯穿球阀，并与球阀的阀球（球体）相连接。

当手柄或手轮旋转时，阀杆也会旋转。

阀座和阀球：阀球是球阀中的关键部分，位于阀座上方。

阀球通常是一个空心的球体，可以旋转。

在开启状态时，阀球通过手柄或手轮的旋转，使得球阀中心通道对齐管道，允许流体通过。

在关闭状态时，阀球旋转90度，使得流体无法通过。

阀座密封：阀座是球阀的固定部分，位于阀球下方。

阀座的设计确保在球阀关闭时，阀球与阀座之间形成可靠的密封，阻止流体通过。

阀座通常是由耐磨、耐腐蚀的材料制成，以确保长时间的可靠使用。

传动结构：阀杆通过传动结构与阀球相连接，通常通过螺纹、
齿轮或其他传动机构来实现。

这确保手柄或手轮的旋转可以有效地转化为阀球的旋转。

通过手柄或手轮的旋转，阀杆和阀球的联动操作，球阀的开启和关闭状态可以轻松地由操作人员手动控制。

球阀的手动执行机构简单、可靠，并广泛应用于许多工业和流体控制领域。

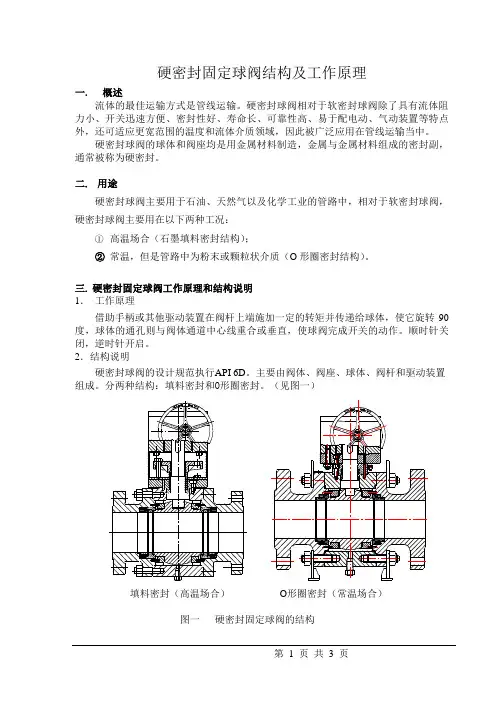

硬密封固定球阀结构及工作原理一. 概述流体的最佳运输方式是管线运输。

硬密封球阀相对于软密封球阀除了具有流体阻力小、开关迅速方便、密封性好、寿命长、可靠性高、易于配电动、气动装置等特点外，还可适应更宽范围的温度和流体介质领域，因此被广泛应用在管线运输当中。

硬密封球阀的球体和阀座均是用金属材料制造，金属与金属材料组成的密封副，通常被称为硬密封。

二.用途硬密封球阀主要用于石油、天然气以及化学工业的管路中，相对于软密封球阀，硬密封球阀主要用在以下两种工况：①高温场合（石墨填料密封结构）；②常温，但是管路中为粉末或颗粒状介质（O形圈密封结构）。

三.硬密封固定球阀工作原理和结构说明1．工作原理借助手柄或其他驱动装置在阀杆上端施加一定的转矩并传递给球体，使它旋转90度，球体的通孔则与阀体通道中心线重合或垂直，使球阀完成开关的动作。

顺时针关闭，逆时针开启。

2．结构说明硬密封球阀的设计规范执行API 6D。

主要由阀体、阀座、球体、阀杆和驱动装置组成。

分两种结构：填料密封和O形圈密封。

（见图一）填料密封（高温场合）O形圈密封（常温场合）图一硬密封固定球阀的结构①＞100℃的场合，使用填料密封结构。

球体与阀座采用硬密封。

阀座静压面与阀杆处均采用石墨填料密封。

取消阀杆与压盖法兰之间、球体与支撑板之间的推力垫。

压盖法兰与支撑板渗氮。

（该结构不受使用温度的限制，一般可使用到500℃左右）；②≤100℃的场合，使用O形圈密封结构。

与常规固定球阀结构大体相同（阀座与阀杆处需要有注油装置），阀座静压面与阀杆处均采用O形圈密封，只是球体与阀座处采用硬密封。

阀杆与压盖法兰之间、支撑板与球体之间用纯PTFE推力垫。

下面对填料密封的硬密封固定球阀的结构做一下具体介绍：（1）密封结构采用弹性阀座，沿阀门通道横截面圆周布置一组弹簧，始终保持阀座压紧球体而达到预紧状态。

阀座当其流体压力很底时，借弹簧的推力；而当流体压力较高时，借助流体压力在阀座上所产生的不平衡力保证密封。

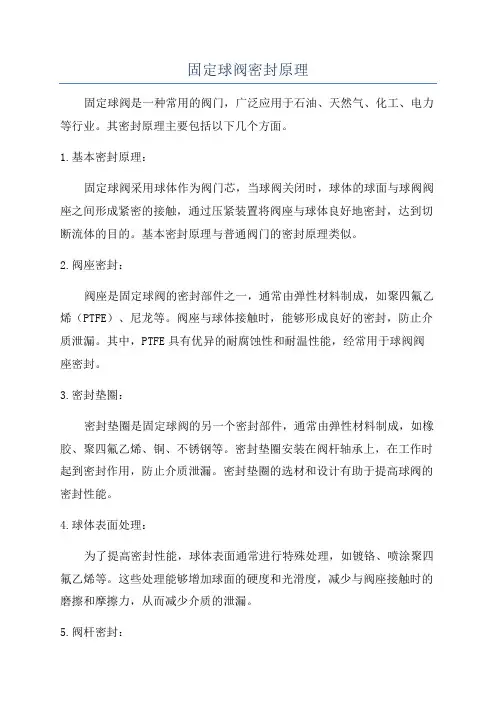

固定球阀密封原理固定球阀是一种常用的阀门，广泛应用于石油、天然气、化工、电力等行业。

其密封原理主要包括以下几个方面。

1.基本密封原理：固定球阀采用球体作为阀门芯，当球阀关闭时，球体的球面与球阀阀座之间形成紧密的接触，通过压紧装置将阀座与球体良好地密封，达到切断流体的目的。

基本密封原理与普通阀门的密封原理类似。

2.阀座密封：阀座是固定球阀的密封部件之一，通常由弹性材料制成，如聚四氟乙烯（PTFE）、尼龙等。

阀座与球体接触时，能够形成良好的密封，防止介质泄漏。

其中，PTFE具有优异的耐腐蚀性和耐温性能，经常用于球阀阀座密封。

3.密封垫圈：密封垫圈是固定球阀的另一个密封部件，通常由弹性材料制成，如橡胶、聚四氟乙烯、铜、不锈钢等。

密封垫圈安装在阀杆轴承上，在工作时起到密封作用，防止介质泄漏。

密封垫圈的选材和设计有助于提高球阀的密封性能。

4.球体表面处理：为了提高密封性能，球体表面通常进行特殊处理，如镀铬、喷涂聚四氟乙烯等。

这些处理能够增加球面的硬度和光滑度，减少与阀座接触时的磨擦和摩擦力，从而减少介质的泄漏。

5.阀杆密封：阀杆是固定球阀的关键部件之一，起到传递开启和关闭力矩的作用。

为了防止介质泄漏，通常在阀杆处设置密封装置，如O型圈、PTFE密封圈等，使阀杆与球阀壳体形成严密的密封。

这样，即使在高温、高压工况下，也能够保持较好的密封性能。

6.密封测试：固定球阀在生产过程中会进行密封性测试，以确保阀门的密封性能符合要求。

常用的密封测试方法有压力测试、泄漏测试等。

通过对阀门进行测试，可以发现潜在的密封问题，并及时进行修复或更换，保证球阀的正常工作。

总之，固定球阀的密封原理主要取决于球体与阀座之间的接触，并综合考虑阀座、密封垫圈、球体表面处理等因素。

通过合理的设计、选材和密封测试，可以确保固定球阀具有良好的密封性能，满足不同工况下的需求。

球阀的结构及工作原理
球阀是一种常见的阀门，广泛应用于石油、化工、冶金、电力等工业领域。

它具有结构简单、密封可靠、操作轻便等特点，因此备受青睐。

接下来，我们将详细介绍球阀的结构及工作原理。

首先，我们来看球阀的结构。

球阀主要由阀体、阀盖、阀杆、阀芯、密封圈等部件组成。

阀体是球阀的主要部件，通常采用铸铁、碳钢、不锈钢等材质制成。

阀盖用于连接阀体和阀杆，阀杆则用于控制阀芯的开启和关闭。

阀芯是球阀的关键部件，通常采用球形设计，通过旋转实现阀门的开启和关闭。

密封圈则用于保证阀门的密封性能。

整体结构简单紧凑，安装维护方便。

接下来，我们来了解球阀的工作原理。

当阀门关闭时，阀芯通过旋转使球体封面与阀座密封面接触，从而实现阀门的关闭。

当阀门开启时，阀芯旋转使球体封面与阀座密封面分离，从而实现阀门的开启。

阀门的开启和关闭通过阀杆的旋转来实现。

球阀的密封性能取决于阀芯与阀座的密封面，因此选用合适的材质和加工工艺对于球阀的密封性能至关重要。

此外，球阀还具有流体阻力小、使用寿命长、适用范围广等特点。

它不仅可以用于常规介质的控制，还可以用于腐蚀性介质、高温高压介质的控制。

因此，在工业生产中得到了广泛的应用。

总的来说，球阀作为一种常见的阀门，具有结构简单、密封可靠、操作轻便等特点，广泛应用于石油、化工、冶金、电力等工业领域。

通过对球阀的结构及工作原理的了解，我们可以更好地掌握其使用方法，保证其正常运行，为工业生产提供更好的保障。

球阀密封原理球阀是一种常用的流体控制阀门，它通过旋转球体来实现开关控制流体的流动。

而球阀的密封性能直接影响着其在工业生产中的使用效果和安全性。

因此，了解球阀的密封原理对于提高球阀的性能和延长使用寿命具有重要意义。

球阀的密封原理主要包括两个方面，结构密封和摩擦密封。

结构密封是指球阀通过球体与阀座之间的接触来实现密封，而摩擦密封则是指球阀通过球体与密封圈之间的摩擦来实现密封。

在球阀的结构密封中，球体与阀座之间的接触是关键。

当球体旋转到关闭位置时，球体的表面与阀座形成密封接触，阻止流体通过。

而当球体旋转到开启位置时，球体与阀座之间的密封接触解除，流体可以自由通过。

这种结构密封的原理保证了球阀在关闭状态下的密封性能，从而实现了流体的截流控制。

另一方面，球阀的摩擦密封也起着重要作用。

在球阀的密封结构中，通常会设置密封圈来增强密封性能。

当球体旋转时，密封圈与球体之间的摩擦力会阻止流体的泄漏，从而实现了球阀在使用过程中的密封性能。

摩擦密封的原理保证了球阀在开启和关闭过程中的稳定性和可靠性。

总的来说，球阀的密封原理是通过结构密封和摩擦密封相结合来实现的。

结构密封保证了球阀在关闭状态下的密封性能，而摩擦密封则保证了球阀在开启和关闭过程中的稳定性和可靠性。

这种密封原理的设计使得球阀在工业生产中具有了较好的使用效果和安全性，成为了流体控制领域中不可或缺的设备之一。

综上所述，球阀的密封原理是通过结构密封和摩擦密封相结合来实现的，这种设计保证了球阀在工业生产中的使用效果和安全性。

对于球阀的用户和生产厂家来说，深入了解和掌握球阀的密封原理对于提高球阀的性能和延长使用寿命具有重要意义。

第一章绪论1.1球阀简介球阀问世于20世纪50年代，随着科学技术的飞速发展，生产工艺及产品结构的的不断改进，在短短的40年时间里，已迅速发展成为一种主要的阀类。

在西方国家工业发达的国家，球阀的使用正在逐年不断的上升，在我国，球阀被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业，在国民经济中占有举足轻重的地位。

球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。

而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。

1.2球阀的工作原理球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。

球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。

球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。

球阀阀体可以是整体的，也可以是组合式的。

1.3球阀的特点1．流体阻力小，全通径的球阀基本没有流阻。

2．结构简单、体积小、重量轻。

3．紧密可靠。

它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。

在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

球阀阀座的组成球阀阀座是球阀的重要组成部分，它承担着连接阀门和管道的作用，并起到密封和控制流体的功能。

球阀阀座通常由金属材料或弹性材料制成，具有良好的密封性能和耐用性。

下面将详细介绍球阀阀座的组成。

1. 材料选择：球阀阀座的材料选择要根据工作条件和介质的特性来确定。

常见的金属材料有不锈钢、铜合金、铸铁等，而弹性材料主要有聚四氟乙烯（PTFE）、聚丙烯（PP）等。

不同的材料具有不同的特性，能够适应不同的工作环境和介质。

2. 结构形式：球阀阀座的结构形式主要有全封闭式和半封闭式两种。

全封闭式阀座可以确保阀门在关闭状态下完全密封，而半封闭式阀座则只能在一定程度上保证密封性能。

选择合适的结构形式可以根据具体的使用要求来确定。

3. 密封面设计：球阀阀座的密封面设计直接影响到阀门的密封性能。

常见的密封面形式有平面、球面和圆锥面等。

平面密封面适用于一般的流体控制，而球面和圆锥面密封面则适用于高压或高温等特殊工况。

4. 密封垫片：球阀阀座中常常需要使用密封垫片来增强密封性能。

密封垫片一般采用弹性材料制成，如聚四氟乙烯（PTFE）或橡胶等。

密封垫片的选择要根据介质的特性和工作条件来确定，以确保阀门的正常运行和密封性能。

5. 阀座密封：球阀阀座的密封性能主要依赖于阀座的结构和材料。

金属阀座通常采用金属与金属之间的密封方式，通过阀座和阀芯的表面接触实现密封。

弹性材料阀座则通过密封垫片的压紧来实现密封。

无论采用哪种方式，都要求阀座具有良好的密封性能，能够有效控制流体的流动。

6. 阀座加工：球阀阀座的加工工艺对于阀座的质量和密封性能起到至关重要的作用。

阀座的加工一般包括车削、铣削、磨削等工艺，以保证阀座的精度和表面质量。

加工过程中要注意避免出现划痕、气孔等缺陷，以免影响阀座的使用效果。

7. 阀座安装：球阀阀座的安装要注意严格按照阀门的使用说明书进行操作，确保阀座正确安装并紧固。

安装时要注意避免阀座变形或损坏，以免影响阀门的密封性能。

五通球阀的结构原理介绍
五通球阀5组阀座设计,可以实现一进四出的流向，以及其他流向。

三位电磁阀都是有两个线圈的。

我们暂且称之为A和B线圈。

AB都不通电的时候阀芯是一个位置，A通电时阀芯会动作，这是第二个位置，A断电，B通电的时候阀芯的位置是第三个位置。

所以一共三个位置。

结构原理
结构设计充分考虑减少死体积，全开或半闭位置使用。

阀门使用期内通过重新预紧阀内压盖，实现对密封比压的调整，达到再密封或接近高压力指标的目的。

初次使用时，由于克服静摩擦力的原因，可能手柄扭矩偏大，这不是故障。

另外球阀在气体介质流路比液体介质流路有更高的操作扭矩。

每一球阀均通过7MPa氮气或空气试验压力检测。

广泛的使用温度界限。

这依赖于我们独有的制造及处理技术。

温度范围涵盖-10～90℃。

长达5年的放置期间而密封保持功能。

这归结于有的预应力制造及处理技术。

高耐压20MPa（25℃环境下），常规接管公制从3到12毫米，英制1/8，1/4.国际主流通用管连接方式。

1。

球阀结构原理一、球阀的结构组成1. 阀体：阀体是球阀的主要部分，用于容纳球阀的其他组件。

阀体通常为对称结构，上下两端分别设有进口和出口。

阀体的内部有一条通道，通道内有一个球形阀芯，通过旋转阀体开启或关闭通道，从而控制流体的流向。

2. 阀座：阀座位于阀体内部，用于支撑和固定球形阀芯，同时起到密封的作用。

阀座通常由耐磨、耐腐蚀的材料制成，如聚四氟乙烯、尼龙等。

阀座的表面通常经过细磨和抛光处理，以确保与球形阀芯之间的密封性。

3. 阀芯：阀芯是球阀的关键组件，起到阻止或允许流体通过的作用。

阀芯一般为球形，通常由耐磨、耐腐蚀的材料制成，如不锈钢、铬钼钢等。

阀芯的表面通常经过抛光处理，以减少摩擦阻力，提高密封性能。

另外，球形阀芯内部还设置有通孔，用于流体通过。

4. 连接部件：连接部件用于固定球阀的各个组件，使其形成一个完整的球阀。

连接部件包括法兰、螺栓、螺母等，通常由高强度材料制成，如碳钢、合金钢等。

连接部件的选择应根据球阀的使用条件和压力等级进行合理设计。

二、球阀的工作原理1. 关闭状态：当球阀处于关闭状态时，球形阀芯完全挡住阀座通道，从而阻止流体通过。

此时，阀体的进口和出口之间形成了密闭的空间，阀门完全关闭，阀体和阀芯之间的密封性得到了保证。

2. 开启状态：当球阀处于开启状态时，球形阀芯旋转至一定角度，使通孔与阀座通道对齐，从而允许流体通过。

此时，阀体的进口和出口之间形成了通畅的流道，流体可以自由流动，阀门完全开启。

3. 调节状态：球阀还可以根据需要进行调节，通过控制球形阀芯的旋转角度来控制流体的流量和流速。

调节过程中，可根据需要将球阀完全开启或关闭，也可以使其仅部分开启或关闭，实现对流体的精确控制。

综上所述，球阀的结构原理主要包括阀体、阀座、阀芯及其连接部件等组成部分，通过这些组件的协同作用，实现了球阀的开启、关闭、调节等功能。

球阀在工业生产过程中具有重要的作用，能有效地控制流体的流向和流量，在石油、天然气、化工等领域广泛应用。

强制密封球阀原理1.阀体与阀盖设计：强制密封球阀的阀体与阀盖通常都有密封槽。

阀盖上的密封槽内置有密封环，利用压缩作用实现阀盖与阀体的密封。

阀座设计为球形，与球体接触面积大，密封性能好。

2.强制密封装置：强制密封球阀内设有一个密封腔，通过自身辅助密封装置产生的介质压力，将球体与阀座完全密封。

当介质通过阀门流动时，介质压力顶住阀门上的密封装置，将其与阀座密封，防止泄漏。

3.辅助密封装置：为了确保强制密封球阀的密封性能，在阀门上通常会设置辅助密封装置。

辅助密封装置通常由O形密封圈、填料、密封圈等组成，能够承受更高的压力，提供额外的密封保护。

4.高压密封机构：对于高压环境下的强制密封球阀，通常还会采用更为复杂的密封机构。

这些机构包括金属密封、可调节密封垫圈和强制密封装置等，能够经受更高的压力，并确保阀门的密封性能。

当阀门处于关闭状态时，阀体和阀盖上的密封槽内的密封环起到了最主要的密封作用。

通过调节螺丝或螺母的位置，可以改变密封环的压缩程度，以适应不同的工作压力。

当介质通过阀门流动时，进入阀体内的密封腔。

密封腔内的介质压力将密封装置上的部件顶住，实现了球体与阀座的有效密封。

这种设计保证了介质在关闭状态下不会泄漏。

在开启阀门时，通过操作手柄、齿轮或电动机等手段，使阀盖上的密封槽与阀体的密封槽分离，将密封环解位。

然后，介质压力将阀盖抬起，将球体从阀座上抬离，打开了阀门。

总体而言，强制密封球阀通过设置密封装置和辅助密封装置，确保了球阀的密封性能。

通过调整密封装置的压缩程度，可以适应不同的工作压力。

这种设计使得强制密封球阀能够在高温、高压、腐蚀等恶劣工况下正常工作，同时也使其广泛应用于石油、天然气、化工等行业。

dpe阀座原理DPE阀座是一种常用于工业设备中的阀门配件，它主要用于安装和固定阀门上的阀芯或阀门盘。

DPE阀座的设计原理旨在提供稳定的阀门密封和长时间的使用寿命。

以下是与DPE阀座原理相关的一些参考内容。

1. DPE阀座的材料选择DPE阀座通常由优质的聚四氟乙烯（PTFE）材料制成，这是一种具有良好化学稳定性、耐腐蚀性和低摩擦系数的聚合物。

PTFE能够提供可靠的阀门密封性能，并能耐受高温和高压的环境。

2. DPE阀座的结构DPE阀座通常由两个主要部分组成：阀座本体和阀座垫片。

阀座本体是一个与阀门盘或阀芯相配合的零件，它具有精确的形状和尺寸，以确保良好的密封性能。

阀座垫片则用于填充阀座本体和阀门盘之间的间隙，以增强密封效果。

3. DPE阀座的安装安装DPE阀座的过程通常需要使用一些特殊工具和技术。

首先，阀座本体被插入阀门盘或阀芯的相应孔中，确保与其配合良好。

然后，在阀座本体上放置阀座垫片，填满阀座本体与阀门盘之间的间隙。

最后，通过紧固螺栓来固定阀座本体和阀门盘，以确保阀座在使用过程中不会移动或松动。

4. DPE阀座的密封原理DPE阀座的密封原理基于材料的弹性变形和填充效应。

阀座本体通常具有一定的弹性，当与阀芯或阀门盘配合时，可以实现紧密的连接，从而防止介质泄漏。

同时，阀座垫片的填充效应可以填充阀座本体与阀门盘之间的间隙，进一步提高密封性能。

5. DPE阀座的应用领域DPE阀座广泛应用于化工、石油、天然气、制药等领域的阀门设备中。

它可以用于各种类型的阀门，如球阀、蝶阀、闸阀等。

DPE阀座的稳定密封性能和长寿命使其成为工业设备中不可或缺的关键部件。

以上是与DPE阀座原理相关的一些参考内容。

DPE阀座通过优质材料、设计结构和密封原理的应用，能够提供可靠的阀门密封性能，在工业设备中发挥重要的作用。

球阀密封原理
球阀密封原理是通过球体与阀座间的接触实现密封。

球阀是一种旋转操作的阀门，其密封原理构造简单，可靠性高。

具体来说，球阀的主要密封构件包括球体、阀座和密封圈。

球体是中空的，中间有一个直径较大的通道，用于调节流体的流量。

在关闭球阀时，通过旋转球体使其平面与阀座平面形成90°角，
从而实现密封。

为了确保密封效果，球体和阀座表面通常采用光滑的加工工艺，以减少泄漏的可能性。

此外，球阀的密封圈也起到了重要的作用。

在关断球阀时，密封圈将受到压力的挤压，从而形成了较好的密封效果。

不同类型的球阀可以采用不同材料的密封圈，以适应不同工作环境的要求。

需要注意的是，球阀密封原理的关键在于球体与阀座的接触。

如果球体与阀座之间的间隙过大或存在缺陷，可能会导致泄漏。

因此，在安装和维护球阀时，应仔细检查球体和阀座的状态，确保其表面光滑且无损坏。

总之，球阀密封原理是通过球体与阀座的接触形成密封，实现流体的切断和控制。

该原理简单可靠，适用于各种工业领域的流体控制系统。
