光刻工艺介绍

光刻工艺流程图步骤１、前处理２、匀胶３、前烘4、光刻5、显影6、坚膜7、腐蚀8、去胶一前处理（OAP）通常在150~200℃对基片进行烘考以去除表面水份，以增强光刻胶与硅片的粘附性。

（亲水表面与光刻胶的粘附性差，SI的亲水性最小，其次SIO2，最后PSI玻璃和BSI玻璃）OAP的主要成分为六甲基二硅烷，在提升光刻胶的粘附性工艺中，它起到的作用不是增粘剂，而是改变SiO2的界面结构，变亲水表面为疏水表面。

OAP通常采用蒸汽涂布的方式，简单评价粘附性的好坏，可在前处理过的硅片上滴一滴水，通过测量水与硅片的接触角，角度越大，SI二、匀胶光刻胶通常采用旋涂方式，在硅片上得到一层厚度均匀的胶层。

影响胶厚的最主要因素：光刻胶的粘度及旋转速度。

次要因素：排风；回吸；胶泵压力；胶盘；温度。

胶厚的简单算法：光刻胶理论的最小胶厚的平方乘以理论的转速=目标光刻胶的胶厚的平方乘以目标转速例如：光刻胶理论厚度1微米需要转速3000转/分，那需要光刻胶厚度1.15微米时转速应为12 *3000/1.152三、前烘前烘的目的是为了驱除胶膜中残余的溶剂，消除胶膜的机械应力。

前烘的作用： 1）增强胶层的沾附能力；2）在接触式曝光中可以提高胶层与掩模板接触时的耐磨性能；3）可以提高和稳定胶层的感光灵敏度。

前烘是热处理过程，前烘通常的温度和时间：烘箱90~115℃ 30分钟热板90~120℃ 60~90秒四、光刻光刻胶经过前烘后，原来液态光刻胶在硅片表面上固化。

光刻的目的就是将掩膜版上的图形转移到硅片上。

曝光的设备分类接触式、接近式、投影式、步进式/扫描式、电子束曝光、软X射线曝光。

五、显影经过显影，正胶的曝光区域和负胶的非曝光区域被溶解，正胶的非曝光区域和负胶的曝光区域被保留下来，从而完成图形的转移工作。

正胶曝光区域经过曝光后，生成羧酸与碱性的显影液中和反应从而被溶解。

负胶的曝光区域经过曝光后产生胶联现象，不被显影液溶解。

而未曝光的区域则被显影液溶解掉。

光刻工艺培训教程光刻工艺是半导体制造中非常重要的一环，它通过光刻胶和光刻机等工具，将芯片设计图案显影到硅片上。

本文将为大家介绍一些光刻工艺的基本知识和培训教程，帮助大家更好地理解和掌握光刻工艺。

一、光刻胶光刻胶是光刻过程中最关键的材料之一，负责将芯片设计图案转移到硅片上。

常见的光刻胶有正胶和负胶两种。

正胶是根据光敏化剂的特性，在曝光后变性，形成湿润的胶层，通过显影后去除未曝光的部分，形成芯片的图案。

负胶则正好相反，曝光后未显影的部分形成了硬质胶，而显影后的部分被去除，形成芯片图案。

二、光刻机光刻机是将芯片设计图案显影到硅片上的关键设备。

光刻机工艺中的几个重要的工作步骤包括：底部对位，涂覆光刻胶，预烘烤，曝光，显影，清洗等。

其中，曝光是最核心的一步，通过光照的方式将芯片图案显影到硅片上。

三、光刻工艺步骤1.底片准备：底片要经过化学清洗，去除表面杂质，并在光刻胶附着的表面形成胶层的底板。

2.光刻胶涂覆：将准备好的光刻胶均匀涂覆在底片上，通常采用自旋涂覆的方式。

3.烘烤：将涂覆好光刻胶的底片放入烘烤炉中，通过高温烘烤，除去溶剂使胶层在底片上形成均匀的薄膜。

4.曝光：将底片放入光刻机中进行曝光，将芯片设计图案转移到胶层上。

曝光需要准确控制光源的强度和时间。

5.显影：使用合适的显影剂将未曝光部分的光刻胶去除，显现出想要芯片图案。

6.清洗：使用溶剂清洗去除显影后剩余的胶层和其他杂质。

7.检测：对显影后的芯片进行质量检测，确保芯片图案的质量和精确性。

四、光刻现场操作光刻工艺的实际操作需要在无尘室中进行，保证整个过程的工艺纯净性。

操作人员需要穿着特定的防静电服，并且使用无尘环境下的特殊工具和设备。

操作时需要严格按照工艺流程进行，并且进行各个步骤的记录和检查，确保工艺的可控性和稳定性。

五、光刻工艺注意事项1.要严格在无尘室环境下操作，避免因为杂质的干扰对芯片的影响。

2.每一步操作都需要精确控制，避免因为操作失误导致整个工艺的失败。

光刻工艺知识点总结光刻工艺是半导体制造工艺中的重要环节，通过光刻技术可以实现微米级甚至纳米级的精密图案转移至半导体芯片上，是芯片制造中最关键的工艺之一。

光刻工艺的基本原理是利用光学原理将图案投射到光刻胶上，然后通过化学蚀刻将图案转移到芯片表面。

下面将对光刻工艺的知识点进行详细总结。

一、光刻工艺的基本原理1. 光刻胶光刻胶是光刻工艺的核心材料，主要由树脂和溶剂组成。

树脂的种类和分子结构直接影响着光刻胶的分辨率和对光的敏感度，而溶剂的选择和比例则会影响着光刻胶的黏度、流动性和干燥速度。

光刻胶的选择要根据不同的工艺要求，如分辨率、坚固度、湿膜厚度等。

2. 掩模掩模是用来投射光刻图案的模板，通常是通过电子束刻蚀或光刻工艺制备的。

掩模上有所需的图形样式，光在通过掩模时会形成所需的图案。

3. 曝光曝光是将掩模上的图案投射到光刻胶表面的过程。

曝光机通过紫外线光源产生紫外线，通过透镜将掩模上的图案投射到光刻胶表面，形成图案的暗部和亮部。

4. 显影显影是通过化学溶液将光刻胶上的图案显现出来的过程。

曝光后，光刻胶在图案暗部和亮部会有不同的化学反应，显影溶液可以去除未暴露的光刻胶，留下所需的图案。

5. 蚀刻蚀刻是将图案转移到硅片上的过程，通过化学腐蚀的方式去除光刻胶未遮盖的部分，使得图案转移到硅片表面。

二、光刻工艺中的关键技术1. 分辨率分辨率是指光刻工艺能够实现的最小图案尺寸，通常用实际图案中两个相邻细线或空隙的宽度之和来表示。

分辨率受到光刻机、光刻胶和曝光技术等多个因素的影响，是衡量光刻工艺性能的重要指标。

2. 等效焦距等效焦距是光刻机的重要参数，指的是曝光光学系统的有效焦距，影响光刻图案在光刻胶表面的清晰度和分辨率。

3. 曝光剂量曝光剂量是指单位面积上接收的光能量，通常用mJ/cm^2或μC/cm^2来表示。

曝光剂量的选择对分辨率和光刻胶的副反应有重要影响。

4. 曝光对位精度曝光对位精度是指光刻胶上已存在的图案和新的曝光对位的精度，是保证多层曝光图案对位一致的重要因素。

光刻工艺步骤介绍光刻工艺是半导体芯片制造中不可或缺的一步，其目的是将芯片设计图案转移到光刻胶上，然后通过化学腐蚀或蚀刻的方式将这些图案转移到芯片表层。

下面是一个光刻工艺的详细步骤介绍：1.准备工作：首先需要清洗芯片表面，以去除表面的杂质和污染物。

清洗可以使用化学溶液或离子束清洗仪等设备。

同时，需要准备好用于光刻的基板，这通常是由硅或其他半导体材料制成的。

2.底层涂覆：将光刻胶涂覆在基板表面，胶层的厚度通常在几微米到几十微米之间。

胶液通常是由聚合物和其他添加剂组成的，可以通过旋涂、喷涂或浸涂等方法进行涂覆。

3.烘烤和预烘烤：将涂覆好的光刻胶进行烘烤和预烘烤。

这一步的目的是除去胶液中的溶剂和挥发物，使胶层更加均匀和稳定。

烘烤的温度和时间可以根据不同的胶液和工艺要求来确定。

4.掩膜对位：将掩膜和基板进行对位。

掩膜是一个透明的玻璃或石英板，上面有芯片设计的图案。

对位过程可以通过显微镜或光刻机上的对位系统来进行。

5.曝光：将掩膜下的图案通过光源进行曝光。

光源通常是由紫外线灯或激光器组成的。

曝光时间和光照强度的选择是根据胶层的特性和所需的图案分辨率来确定的。

6.感光剂固化：曝光后，光刻胶中的感光剂会发生化学反应，使胶层中的暴露部分固化。

这一步被称为光刻胶的显影，可以通过浸泡在显影剂中或使用喷雾设备来进行。

7.显影：在光刻胶上进行显影，即移去显影剂无法固化的胶层。

显影的时间和温度可以根据胶层的特性和图案的要求来确定。

显影过程通常伴随着机械搅动或超声波搅拌，以帮助显影剂的渗透和清洗。

8.硬化：为了提高图案的耐久性和稳定性，可以对显影后的芯片进行硬化处理。

硬化可以通过烘烤、紫外线照射或热处理等方法来实现。

9.检查和修复：在完成光刻工艺后，需要对光刻图案进行检查。

如果发现图案存在缺陷或错误，可以使用激光修复系统或电子束工作站等设备进行修复。

10.后处理：最后，需要对光刻胶进行去除，以准备进行下一步的制造工艺。

去除光刻胶的方法可以采用化学溶剂、等离子体蚀刻或机械刮伤等。

光刻工艺介绍一、定义与简介光刻是所有四个基本工艺中最关键的，也就是被称为大家熟知的photo，lithography，photomasking, masking, 或microlithography。

在晶圆的制造过程中，晶体三极管、二极管、电容、电阻和金属层的各种物理部件在晶圆表面或表层内构成，这些部件是预先做在一块或者数块光罩上，并且结合生成薄膜，通过光刻工艺过程，去除特定部分，最终在晶圆上保留特征图形的部分。

光刻其实就是高科技版本的照相术，只不过是在难以置信的微小尺寸下完成，现在先进的硅12英寸生产线已经做到22nm，我们这条线的目标6英寸砷化镓片上做到0.11um。

光刻生产的目标是根据电路设计的要求，生成尺寸精确的特征图形，并且在晶圆表面的位置正确且与其它部件的关联正确。

二、光刻工艺流程介绍光刻与照相类似，其工艺流程也类似：实际上，普通光刻工艺流程包括下面的流程：1)Substrate Pretreatment 即预处理，目的是改变晶圆表面的性质，使其能和光刻胶（PR）粘连牢固。

主要方法就是涂HMDS，在密闭腔体内晶圆下面加热到120℃，上面用喷入氮气加压的雾状HMDS，使得HMDS和晶圆表面的-OH健发生反应已除去水汽和亲水健结构，反应充分后在23℃冷板上降温。

该方法效果远比传统的热板加热除湿好。

2)Spin coat即旋转涂光刻胶，用旋转涂布法能提高光刻胶薄膜的均匀性与稳定性。

光刻胶中主要物质有树脂、溶剂、感光剂和其它添加剂，感光剂在光照下会迅速反应。

一般设备的稳定工作最高转速不超过4000rpm，而最好的工作转速在2000～3000rpm。

3)Soft Bake(Pre-bake)即软烘，目的是除去光刻胶中溶剂。

一般是在90℃的热板中完成。

4)Exposure即曝光，这也是光刻工艺中最为重要的一步，就是用紫外线把光罩上的图形成像到晶圆表面，从而把光罩上面的图形转移到晶圆表面上的光刻胶中。

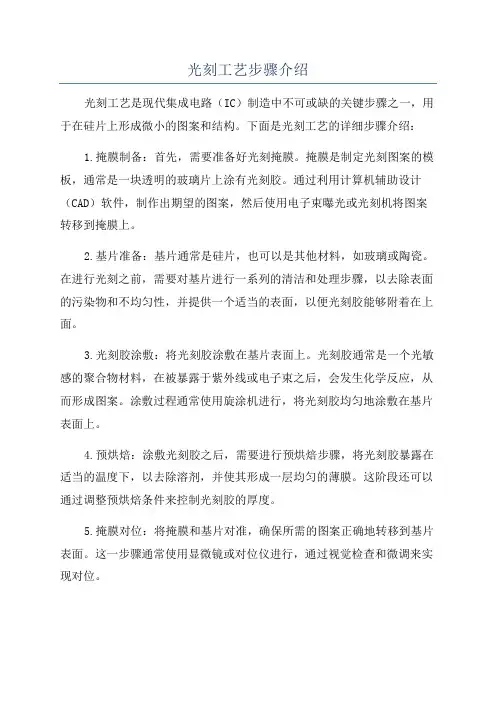

光刻工艺步骤介绍光刻工艺是现代集成电路（IC）制造中不可或缺的关键步骤之一，用于在硅片上形成微小的图案和结构。

下面是光刻工艺的详细步骤介绍：1.掩膜制备：首先，需要准备好光刻掩膜。

掩膜是制定光刻图案的模板，通常是一块透明的玻璃片上涂有光刻胶。

通过利用计算机辅助设计（CAD）软件，制作出期望的图案，然后使用电子束曝光或光刻机将图案转移到掩膜上。

2.基片准备：基片通常是硅片，也可以是其他材料，如玻璃或陶瓷。

在进行光刻之前，需要对基片进行一系列的清洁和处理步骤，以去除表面的污染物和不均匀性，并提供一个适当的表面，以便光刻胶能够附着在上面。

3.光刻胶涂敷：将光刻胶涂敷在基片表面上。

光刻胶通常是一个光敏感的聚合物材料，在被暴露于紫外线或电子束之后，会发生化学反应，从而形成图案。

涂敷过程通常使用旋涂机进行，将光刻胶均匀地涂敷在基片表面上。

4.预烘焙：涂敷光刻胶之后，需要进行预烘焙步骤，将光刻胶暴露在适当的温度下，以去除溶剂，并使其形成一层均匀的薄膜。

这阶段还可以通过调整预烘焙条件来控制光刻胶的厚度。

5.掩膜对位：将掩膜和基片对准，确保所需的图案正确地转移到基片表面。

这一步骤通常使用显微镜或对位仪进行，通过视觉检查和微调来实现对位。

6.曝光：将掩膜和基片放置在光刻机中，使用紫外线或电子束等光源对光刻胶进行曝光。

曝光的位置和强度由掩膜上的图案决定，仅在掩膜上图案的部分光刻胶会发生化学反应。

曝光后，光刻胶变得不溶于溶剂。

7.显像：在曝光之后，需要进行显像步骤以形成所需的图案。

通过将基片浸入显像溶液中，溶解光刻胶中曝光部分的部分，从而形成所需的凹槽或图案。

显像过程时间的长短决定了图案的分辨率和尺寸。

8.后烘焙：在显像之后，需要进行后烘焙步骤，以进一步固化光刻胶，并去除任何剩余的溶剂。

后烘焙的温度和时间可以根据光刻胶的类型和制造工艺的要求进行调整。

9.映射：在映射（也称为芯片测量）步骤中，将基片放在显微镜下，测量和验证所得到的图案的尺寸和形状是否符合要求。

光刻工艺简要流程介绍光刻工艺是集成电路制造过程中的一项重要工艺，其主要作用是将电路图案按照一定比例缩小并转移到硅片上，形成集成电路的图案。

下面是光刻工艺的简要流程介绍。

1.硅片准备：首先，需要对硅片进行一系列处理，包括清洗、去除表面氧化层、去除杂质等，以确保硅片的表面光洁度和纯净度。

2.上光胶：将光刻胶涂布在硅片表面。

光刻胶是一种特殊的光敏聚合物，对特定波长的光线敏感。

胶涂布可以通过旋涂法、喷涂法等方式进行，以确保胶涂布均匀。

3.等光干燥：将胶涂布的硅片放入特定设备中进行等光干燥。

等光干燥的目的是将胶涂布的光刻胶暴露于特定的光照条件下，以进行后续的曝光制程。

4.接触曝光：采用光刻机进行接触曝光，将预先准备好的掩膜与胶涂布的硅片接触，并通过曝光源投射光束。

光刻胶能够吸收光束并将光的图案转移到胶涂布的硅片上，形成所需的电路图案。

5.显影：经过曝光后，需要进行显影，以去除未受光束照射的光刻胶。

显影液的成分根据光刻胶的特性来确定，可以通过浸泡、喷淋等方式进行显影。

显影液能够溶解未暴露于光束的部分光刻胶，从而形成所需的电路图案。

6.退胶：为了保护已经形成的电路图案，需要对胶涂布的硅片进行退胶处理。

退胶过程中使用氧等氧化物气体，能够将胶层中的光刻胶蒸发掉，从而完全去除胶层。

7.清洗：清洗是整个光刻工艺中的一个重要环节，目的是去除残留的光刻胶、显影液等杂质，并确保表面的洁净度。

清洗方法包括浸泡、超声波清洗、喷淋等。

8.检测：对最终产生的图案进行检测，确保电路图案的质量和准确性。

检测方法包括显微镜观察、扫描电子显微镜观察等。

以上就是光刻工艺的简要流程介绍。

光刻工艺是集成电路制造中至关重要的一环，通过精确的光刻过程，可以将电路图案转移到硅片上，实现电路的制造。

随着半导体技术的不断发展，光刻工艺也在不断改变和创新，以满足更高性能和更小尺寸的集成电路的需求。

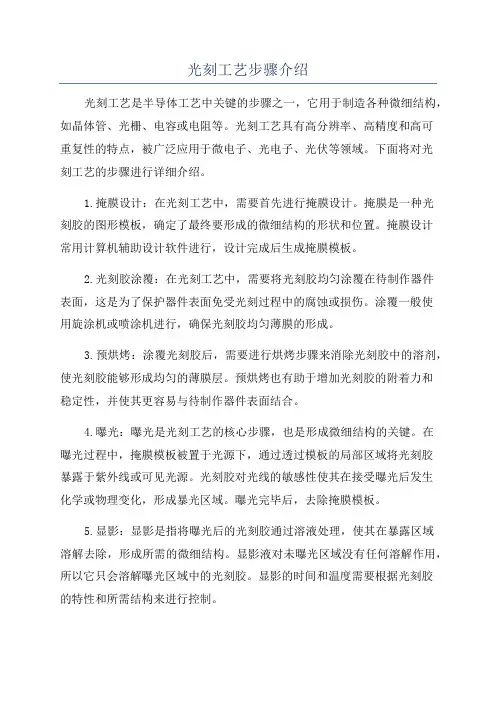

光刻工艺步骤介绍光刻工艺是半导体工艺中关键的步骤之一，它用于制造各种微细结构，如晶体管、光栅、电容或电阻等。

光刻工艺具有高分辨率、高精度和高可重复性的特点，被广泛应用于微电子、光电子、光伏等领域。

下面将对光刻工艺的步骤进行详细介绍。

1.掩膜设计：在光刻工艺中，需要首先进行掩膜设计。

掩膜是一种光刻胶的图形模板，确定了最终要形成的微细结构的形状和位置。

掩膜设计常用计算机辅助设计软件进行，设计完成后生成掩膜模板。

2.光刻胶涂覆：在光刻工艺中，需要将光刻胶均匀涂覆在待制作器件表面，这是为了保护器件表面免受光刻过程中的腐蚀或损伤。

涂覆一般使用旋涂机或喷涂机进行，确保光刻胶均匀薄膜的形成。

3.预烘烤：涂覆光刻胶后，需要进行烘烤步骤来消除光刻胶中的溶剂，使光刻胶能够形成均匀的薄膜层。

预烘烤也有助于增加光刻胶的附着力和稳定性，并使其更容易与待制作器件表面结合。

4.曝光：曝光是光刻工艺的核心步骤，也是形成微细结构的关键。

在曝光过程中，掩膜模板被置于光源下，通过透过模板的局部区域将光刻胶暴露于紫外线或可见光源。

光刻胶对光线的敏感性使其在接受曝光后发生化学或物理变化，形成暴光区域。

曝光完毕后，去除掩膜模板。

5.显影：显影是指将曝光后的光刻胶通过溶液处理，使其在暴露区域溶解去除，形成所需的微细结构。

显影液对未曝光区域没有任何溶解作用，所以它只会溶解曝光区域中的光刻胶。

显影的时间和温度需要根据光刻胶的特性和所需结构来进行控制。

6.后烘烤：显影后的光刻胶需要进行后烘烤，以固化和增加其机械强度。

后烘烤可以通过烤箱、烘干机或者其他热源进行。

在烘干的过程中，通过将温度升高，光刻胶中的溶剂会完全挥发并交联，形成具有所需形状和特性的微细结构。

7.检查和测量：制作微细结构后，需要对其进行检查和测量，以确保其满足设计规格。

常见的检查和测量方法有光学显微镜、扫描电子显微镜和原子力显微镜等，这些设备可以对微细结构的尺寸、形状和位置等进行分析和评估。

光刻工艺简要流程介绍光刻工艺是半导体制造过程中十分关键的一环，用于在芯片表面形成各种图案。

下面是一份简要的光刻工艺流程介绍，具体内容如下：1.掩膜设计：光刻工艺开始时，需要先设计掩膜，即在电路设计的基础上绘制出芯片需要制造的图案。

掩膜设计是根据电路原理图进行的，可以确定各种电子元件的位置和电路连接方式。

2.掩膜制备：制作掩膜时，通常使用光刻机对一层感光剂进行曝光。

曝光时，掩膜上的图案通过透明部分的光线照射到感光剂上，使其发生化学变化，产生可溶解或不可溶解性。

3.前处理：在真正开始光刻之前，需要进行一些前处理步骤，以确保芯片表面的净化和平整。

这些步骤包括清洗、清除表面残留的污染物和平整化表面。

前处理对于之后的光刻步骤的精确度和一致性非常重要。

4.光刻涂胶：将光刻胶涂覆在芯片表面上，以形成一层均匀的涂层。

光刻胶通常是一种感光性物质，能够在曝光后保留图案的细节。

5.烘焙：涂胶后，需要将芯片放入烘箱中进行烘焙。

烘焙的主要目的是将涂胶材料固化，并使其在曝光时更好地保持细节。

6.曝光：在光刻机中，将掩膜放置在芯片上方，并通过透射或反射光线照射到芯片表面上的涂覆层上。

光线会通过掩膜上的透明区域，使涂覆层中的光刻胶发生物理或化学变化。

这会形成图案的正负影像。

7.显影：曝光后，通过显影过程将曝光过的光刻胶部分溶解掉，以暴露出芯片表面的物质。

显影剂通常是酸性或碱性溶液，可以选择性地溶解光刻胶的已曝光部分。

8.清洗：为了去除掩膜和涂胶过程中可能残留在芯片上的杂质，需要进行一次清洗步骤。

清洗是一个非常关键的步骤，可以确保芯片表面干净，并保证后续工艺步骤的准确性和可靠性。

9.检查和修复：完成光刻过程后，需进行检查，以确保图案制作的质量和完整性。

如果发现有任何缺陷或错误，需要进行修复或重新开始。

以上是一个简要的光刻工艺流程介绍。

光刻技术是半导体制造过程中非常重要的一项技术，为芯片制造提供关键的步骤，确保芯片的准确性和可靠性。

光刻⼯艺介绍光刻⼯艺介绍⼀、定义与简介光刻是所有四个基本⼯艺中最关键的，也就是被称为⼤家熟知的photo，lithography，photomasking, masking, 或microlithography。

在晶圆的制造过程中，晶体三极管、⼆极管、电容、电阻和⾦属层的各种物理部件在晶圆表⾯或表层内构成，这些部件是预先做在⼀块或者数块光罩上，并且结合⽣成薄膜，通过光刻⼯艺过程，去除特定部分，最终在晶圆上保留特征图形的部分。

光刻其实就是⾼科技版本的照相术，只不过是在难以置信的微⼩尺⼨下完成，现在先进的硅12英⼨⽣产线已经做到22nm，我们这条线的⽬标6英⼨砷化镓⽚上做到0.11um。

光刻⽣产的⽬标是根据电路设计的要求，⽣成尺⼨精确的特征图形，并且在晶圆表⾯的位置正确且与其它部件的关联正确。

⼆、光刻⼯艺流程介绍光刻与照相类似，其⼯艺流程也类似：实际上，普通光刻⼯艺流程包括下⾯的流程：1)Substrate Pretreatment 即预处理，⽬的是改变晶圆表⾯的性质，使其能和光刻胶（PR）粘连牢固。

主要⽅法就是涂HMDS，在密闭腔体内晶圆下⾯加热到120℃，上⾯⽤喷⼊氮⽓加压的雾状HMDS，使得HMDS和晶圆表⾯的-OH健发⽣反应已除去⽔汽和亲⽔健结构，反应充分后在23℃冷板上降温。

该⽅法效果远⽐传统的热板加热除湿好。

2)Spin coat即旋转涂光刻胶，⽤旋转涂布法能提⾼光刻胶薄膜的均匀性与稳定性。

光刻胶中主要物质有树脂、溶剂、感光剂和其它添加剂，感光剂在光照下会迅速反应。

⼀般设备的稳定⼯作最⾼转速不超过4000rpm，⽽最好的⼯作转速在2000～3000rpm。

3)Soft Bake(Pre-bake)即软烘，⽬的是除去光刻胶中溶剂。

⼀般是在90℃的热板中完成。

4)Exposure即曝光，这也是光刻⼯艺中最为重要的⼀步，就是⽤紫外线把光罩上的图形成像到晶圆表⾯，从⽽把光罩上⾯的图形转移到晶圆表⾯上的光刻胶中。

光刻工艺一、提示:光刻工艺是集成电路制造中最关键的工艺之一。

光刻是一种复印图像和化学腐蚀相结合的综合性技术.光刻的本质是把临时电路结构复制到以后要进行刻蚀和掺杂的晶圆上。

这些结构首先以图形形式制作在被称为光刻掩膜版的石英膜版上,光刻工艺首先将事先做好的光刻掩膜版上的图形精确地、重复地转移到涂有光刻胶的待腐蚀层上，然后利用光刻胶的选择性保护作用，对需腐蚀图形层进行选择性化学腐蚀，从而在表面形成与光刻版相同或相反的图层.二、概要：光刻实际是将图形转移到一个平面的任一复制过程.本章先介绍了光刻的概念，接着介绍了光刻工艺的基本步骤，并相继介绍了光刻过程中的必备的两种材料，即掩膜版和光刻胶,然后对多种光刻设备做了简要介绍。

本章需重点掌握光刻工艺、光刻胶及光刻设备等.三、关键知识:光刻的概念：光刻处于晶圆加工过程的中心,一般认为是集成电路（IC)制造中最关键的步骤,需要高性能以便结合其他工艺获得高成品率。

光刻过程实际是图形由掩膜版转移到晶圆表面的过程。

光刻工艺的基本步骤:光刻工艺是一个复杂的过程，其中有很多影响其工艺宽容度的工艺变量。

为了方便起见，这里将光刻工艺分成8个基本操作：气相成底膜、旋转涂胶、软烘（前烘）、曝光、烘焙、显影、坚膜(后烘)、显影检查.光刻胶的分类：光刻包括两个基本的工艺类型，即正性光刻和负性光刻,因此用于光刻的光刻胶也有正胶和负胶之分。

正性光刻是把与掩膜版上相同的图形复制到晶圆上，负性光刻是把与掩膜版上图形的相反图形复制到晶圆表面.光刻设备：从早期的晶圆制造以来，光刻设备经历了几代的发展，每一代又以当时获得的特征尺寸分辨率所需的设备类型为基础。

主要的光刻设备认为以下五代:接触式光刻机、接近式光刻机、扫描投影光刻机、分步重复光刻机和步进扫描光刻机。

四、重点讲解：1、光刻的主要参数:（1）特征尺寸：一般是指MOS管的最小栅长，减小特征尺寸可以在单个晶圆上布局更多的芯片。

光刻技术决定了在晶圆上的特征尺寸数值.(2）分辨率:是指将晶圆上两个邻近的特征图形区分开来的能力.焦深是光焦点周围的一个范围，在这个范围内图像连续地保持清晰。

光刻的工艺
光刻工艺是一种重要的微细加工技术，通常用于制造集成电路和微纳米器件。

下面是光刻工艺的一般步骤：
1. 接收光刻图案设计：根据需要制造的器件，设计图案，并将其转化为数字格式。

2. 芯片表面处理：对芯片表面进行预处理，例如清洗、去除杂质等，以确保光刻的质量。

3. 底片涂覆：将光刻底片（通常为玻璃或石英材料）涂覆在芯片表面，形成光刻胶层。

4. 软对准：使用专用设备将光刻底片和芯片对准，确保图案正确布局。

5. 曝光：使用光刻机器将光刻底片上的图案投射到光刻胶层上。

这通常通过使用紫外线光源，通过掩模和透镜将光照射到芯片的特定区域。

6. 显影：将芯片浸泡在特定的化学液中，将未暴露于光的光刻胶溶解掉，从而形成所需的图案。

这需要控制显影时间和温度以确保正确的图案转移。

7. 清洗：将芯片浸泡在去离子水或其他清洗剂中，去除显影过程中产生的任何
残留物。

8. 检验：检查芯片上的图案是否按照设计要求制造，并进行必要的测量和质量控制。

以上是光刻工艺的一般步骤，具体的工艺参数和步骤可能因应用和芯片制造技术的不同而有所变化。

光刻工艺的优化和控制是集成电路制造中的关键技术之一，对于实现高精度、高性能的微纳米器件具有重要意义。
