DSJ100／63／2×90可伸缩带式输送机技术协议(改落地式) (1)

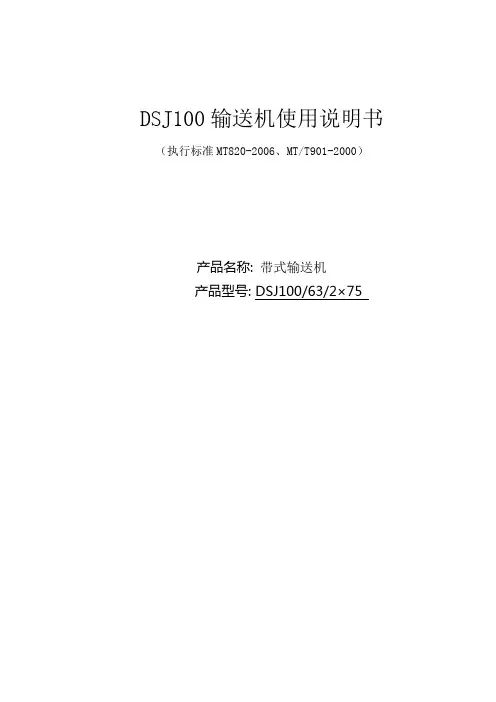

DSJ100输送机使用说明书（执行标准MT820-2006、MT/T901-2000）产品名称:带式输送机产品型号: DSJ100/63/2×75目录1、概述 (1)2、使用环境及工作条件 (1)3、产品型号含义 (1)4、主要技术特性 (1)5、工作原理 (3)6、结构概述 (3)7、安装、调整 (8)8、使用、操作 (11)9、保养、维护 (12)10、故障分析与排除 (15)11、运输、贮存 (17)12、安全警示 (17)13、其他 (19)一、概述1．产品特征可伸缩输送机与普通输送机的工作原理一样，是以胶带作为牵引承载机的连续运输设备，它与普通胶带输送机相比增加了贮带装置和收放胶带装置等，当游动小车向机尾一端移动时，胶带进入贮带装置内，机尾回缩；反之则机尾延伸，因而使输送机具有可伸缩的性能。

2．主要用途及适用范围可伸缩输送机主要用综合机械化采煤和一般机械化采煤工作面的顺槽运输及巷道掘进运输。

用于顺槽运输时，尾端配带式转载机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。

二、使用环境及工作条件1环境温度为-10℃~+40℃；环境相对湿度不超过95%（25℃时）。

2周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量。

3输送物料应为容重小于2.0t/m3的各种不规则形状的原煤和矸石。

4有被水淋或局部有输送煤泥水的运行情况。

5工作制为连续型。

三、产品型号含义驱动功率（2台75KW电动机）输送量630t/h带宽1000mm钢架落地式伸缩煤矿用带式输送机示例：带宽1000mm、输送量630t/h、2台75KW电动机驱动，伸缩钢架落地式煤矿带式输送机。

标注为：DSJ100/63/2×75四、主要技术特性DSJ100/63/2×75型带式输送机1.输送量吨/小时 6302.输送长度米 10003.输送带速度米/秒 1.94.贮藏胶带长度米 505.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ6307.卸载改向滚筒直径毫米Φ4008.机尾改向滚筒直径毫米Φ4009.托辊直径毫米Φ10810.贮带部分改向滚筒直径毫米φ320、φ20011.输送带规格 1000S整芯阻燃带宽度毫米 1000纵向拉断强度牛顿/毫米 108012.主电机型号 YBS-75功率千瓦 2×75转速转/分 1470电压伏 660/114013.减速机型号JS75速比 24.4375814.液力偶合器 YOXD45015.张紧绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 380/66016.机头传动部分外形尺寸（长×宽×高）毫米 4755×2290×161517.机尾外形尺寸（长×宽×高）毫米 16922×1586×68618.总重千克 66521五、工作原理本产品与普通带式输送机的工作原理相同，是以胶带作为牵引承载机构的连续运输设备。

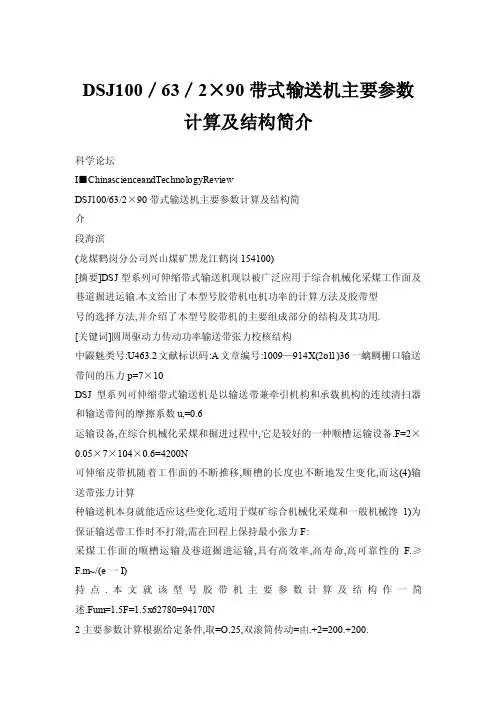

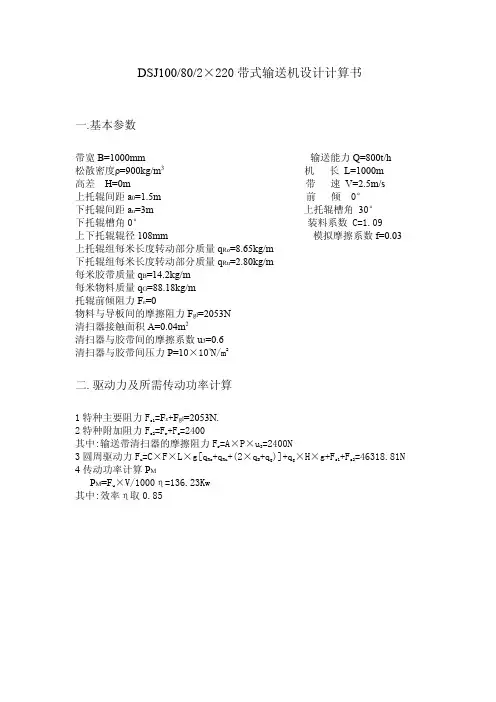

DSJ100／63／2×90带式输送机主要参数计算及结构简介科学论坛I■ChinascienceandTechnologyReviewDSJ100/63/2×90带式输送机主要参数计算及结构简介段海滨(龙煤鹤岗分公司兴山煤矿黑龙江鹤岗154100)[摘要]DSJ型系列可伸缩带式输送机现以被广泛应用于综合机械化采煤工作面及巷道掘进运输.本文给出了本型号胶带机电机功率的计算方法及胶带型号的选择方法,并介绍了本型号胶带机的主要组成部分的结构及其功用.[关键词]圆周驱动力传动功率输送带张力校核结构中鼹魅类号:U463.2文献标识码:A文章编号:1009—914X(2ol1)36一螭鲷栅口输送带间的压力p=7×10DSJ型系列可伸缩带式输送机是以输送带兼牵引机构和承载机构的连续清扫器和输送带间的摩擦系数u,=0.6运输设备,在综合机械化采煤和掘进过程中,它是较好的一种顺槽运输设备.F=2×0.05×7×104×0.6=4200N可伸缩皮带机随着工作面的不断推移,顺槽的长度也不断地发生变化,而这(4)输送带张力计算种输送机本身就能适应这些变化.适用于煤矿综合机械化采煤和一般机械馋1)为保证输送带工作时不打滑,需在回程上保持最小张力F:采煤工作面的顺槽运输及巷道掘进运输,具有高效率,高寿命,高可靠性的F.≥F.m~/(e一I)持点.本文就该型号胶带机主要参数计算及结构作一简述.Fum=1.5F=1.5x62780=94170N2主要参数计算根据给定条件,取=O.25,双滚筒传动=由.+2=200.+200.原始参数及物料特性:=400.某煤矿顺槽带式输送机,输送能力Q=630t/h,原煤粒度Gt=0—300mm,堆积密度0=25.,p=900kg/m输送长度L=1900m.初步设计给定:带宽B=1000mm,带速v=2m/s.(见下图)初定设计参数:上托辊间距a=1.2mt下托辊间距a..=3m,托辊槽角=35;托辊辊径由l08;导料槽长度6000ram;预选橡胶面整芯阻燃输送带,规格为PVG800S,纵向拉伸强度o=860N,带宽B=1000mm.(1)核算输送能力由0=25.查表得S=0.1227m由式Q=3.6Spkv得Q=3.6×0.【227×I×2×900=795t/h>630t/h满足要求(2)根据原煤粒度核算输送机带宽由式B≥2d+200得B≥2x300+200=800ram<1000ram输送机带宽能满足输送300ram粒度原煤要求.(3)计算圆周驱动力和传动功率1)主要阻力FFH=fLqR.+qRu+(2q8+qG)cos6】每米长度输送物料质量q=Q/3.6v=630/(3.6x2)=87.5kg/m查表得:模拟摩擦系数f=0.023承载分支每组托辊旋转部分质量G.=12.2lkg回程分支每组托辊旋转部分质量G,=10.43kg输送带质量q=13.6kg/m则:qR0=Gl/0=l2.21/1.210.175kg/mq}=G2/a=10.43/1.5=3.48kg/m则:F=0.023×1900×9.81×【lO.175+3.48+(2x13.6+87.5)cos0】:55025N2)主要特征阻力F,Fs【F+F式中:F.=0(无前倾托辊)Fsl=Fm2I2Pgl/(Vbl)输送能力I.=Q/(3.6p)=630/(3.6×900)=0.194m3/s式中:物料与导料拦板间的摩擦系数,=0.6导料槽栏板长度l=6m导料槽两栏板间宽度b.=O.61贝U:F.=0.6×0.194×900x9.81×6/(2×0.61)=804N3)附加特种阻力F,Fs2=n3Ap3式中:清扫器个数n,=2清扫器和输送带接触面积A=0.05m2364{科技博览查表:e+'=e2=2.45e+=ep0×e2=2.85×2.85=5.76F2≥Fu/(e一1)=94170/(5.76一I)=19784N2)输送带下垂度校核Fmin=a0(qB+qG)g/8(h/a)adm=1.2(14.2+87.5)×9.8t/(8×0?01) =14965N3)回程分支最小张力Fmm=aqBg/8(h/a)adm=3x14.2×9.81/(8×0.01)5224N(5)输送带张力校核由Z=F…×n/(8×O)得n=Z×B×o/F…FmaF2min+Fu=19784+62780=82564Nn=Z×B×a/F…=l×1000×860/82564=10.4理论安全系数[nl=l0—12,即所选输送带满足要求.3主要组成部分主要由机头传动部,储带装置,机身,机尾等组成.(1)机头传动部:包括卸载滚筒,传动滚筒,卸载架,传动架,清扫器及驱动部等组件.传动机架是用于支撑传动滚筒的主要受力机架,传动机架为焊接结构的三角架.它布置对称,受力合理,左右侧架可以拆装.结构简单,运输方便.传动滚筒采用胀套连接方式,减少了应力集中,提高了滚筒轴的疲劳寿命t (2)储带装置包括储带转向架,换向滚筒,游动小车,张紧装置,张紧绞车等.通过游动小车的前后行走实现储带功能,游动小车由车架,换向滚筒,滑轮组,车轮等组成.滑轮组在车身后部与张紧装置滑轮组相适应.其位置保证受力时车身不被抬起,这样对保持车身稳定,防止换向滚简上的胶带跑偏效果较好. 车身下部还装有止爬勾,用以防止车轮脱轨,掉道.通过张紧绞车的钢丝绳拉紧游动小车,可使胶带得到适当的涨紧度.(3)机身机身位于张紧机构和机尾之间,是胶带运输机的主要运行部位.中间架选用I2#槽钢,每组中间架长6米;支腿用10#槽钢焊接成H形,每3米一组.上托辊为35.槽形托辊,间距1.2米,回程辊采用10.V形托辊.间距3米,托辊直径为108;中间架与支腿,托辊架之间采用螺栓连接,具有拆装方便的优点.(4)机尾机尾由轨道,机尾滚筒,缓冲托辊,平行下托辊,滑撬,清扫器等组成.转载机轨道共6节,每节2.5米,由20a型工字钢和钢板组焊而成.每两节之间用圆柱销联接,地面不平可以调整一定的角度.轨道支撑在滑撬上. 参考文献…1张尊敬,DT1I(A)型带式输送机设计手册.北京:冶金工业出版社,2003.8[2】运输机械设计选用手册.编辑委员会编,运输机械设计选用手册.北京:化学工业出版社,1999.1【3】闻邦椿,张义民.机械设计手册.jE京:机械工业出版杜,2010.1。

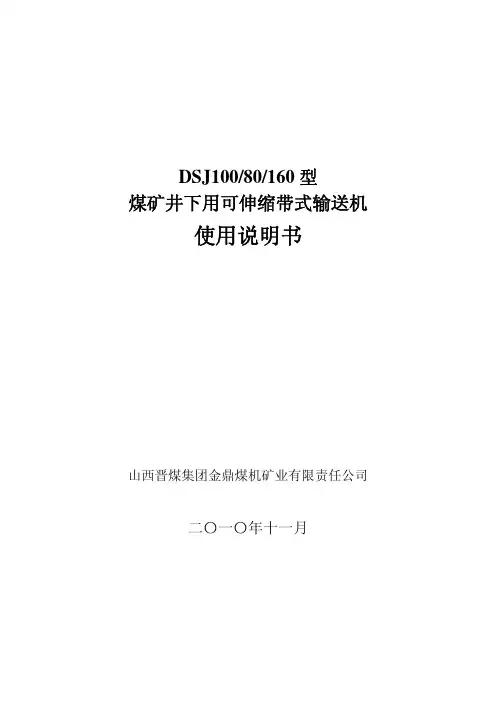

DSJ100/80/160型煤矿井下用可伸缩带式输送机使用说明书山西晋煤集团金鼎煤机矿业有限责任公司二〇一〇年十一月DSJ100/80/160型煤矿井下用可伸缩带式输送机使用说明书1 用途及适用范围：1.1 用途：DSJ100/80/160型煤矿井下用可伸缩带式输送机主要用于综合机械化采煤工作面中，它是一种较好的顺槽运输设备，随着工作面的不断推移，它能随着顺槽长度的变化而变化。

尾端配刮板转载机，与工作面输送机相接。

(参看图1)1.2 适用范围DSJ100/80/160型可伸缩带式输送机是在DSJ100/63/125型可伸缩带式输送机的基础上，通过提高带速来增加运输量，以满足厚煤层综采配套需要，它适用于3.5~4.5m厚煤层综采工作面的顺槽运输。

2 型号、基本参数及技术特性：2.1型号含义说明：电动机功率160kW运输能力800t/h输送带宽度 100cm机架式伸缩式带式输送机2.2 技术特征：输送量……………………………………………………800吨/小时输送长度…………………………………………………1000米输送带宽度………………………………………………1000毫米输送带速度…………………………………………………2.5米/秒储带长度……………………………………………………100米主电机型号…………………………………………………YSB-160功率…………………………………………………………160千瓦电压………………………………………………………… 660/1140伏转速…………………………………………………………1475转/分减速器型号…………………………………………………PQ-400总速比………………………………………………………19.867液力偶合器…………………………………………………YL—560 传动滚筒直径………………………………………………φ630毫米传动滚筒个数…………………………………………………2个卸载滚筒直径…………………………………………φ400毫米改向滚筒直径……………………………………φ400、φ320毫米承载托滚直径…………………………………………φ108毫米张紧绞车电机型号……………………………………………JH2-5功率…………………………………………………………7.5千瓦电压………………………………………………………660/380伏绳速……………………………………………………… 10.2米/分最大牵引力…………………………………………………50千牛与转载机搭接长度……………………………………………12米机头外型尺寸……………………………3450×2539×1641毫米机尾外型尺寸……………………………16300×1606×678毫米机器总重量……………………………………………94060公斤3 结构特征及工作原理3.1结构特征3.1.1采用了具有弹簧挂钩可变槽角托辊组，承载量大，运行平稳，不易跑偏。

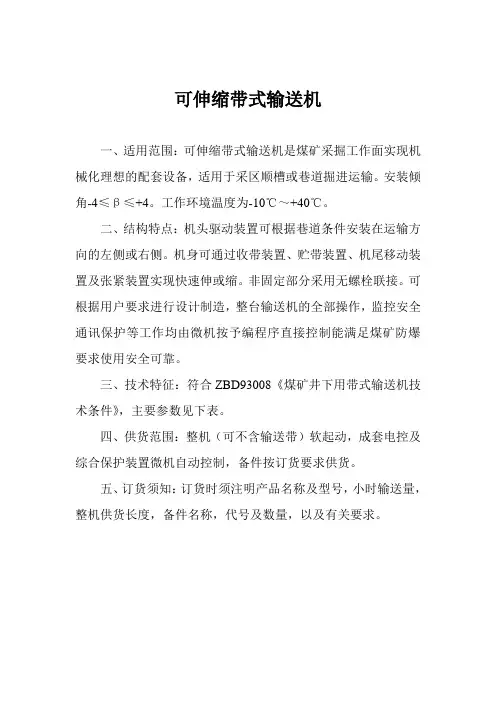

可伸缩带式输送机一、适用范围：可伸缩带式输送机是煤矿采掘工作面实现机械化理想的配套设备，适用于采区顺槽或巷道掘进运输。

安装倾角-4≤β≤+4。

工作环境温度为-10℃～+40℃。

二、结构特点：机头驱动装置可根据巷道条件安装在运输方向的左侧或右侧。

机身可通过收带装置、贮带装置、机尾移动装置及张紧装置实现快速伸或缩。

非固定部分采用无螺栓联接。

可根据用户要求进行设计制造，整台输送机的全部操作，监控安全通讯保护等工作均由微机按予编程序直接控制能满足煤矿防爆要求使用安全可靠。

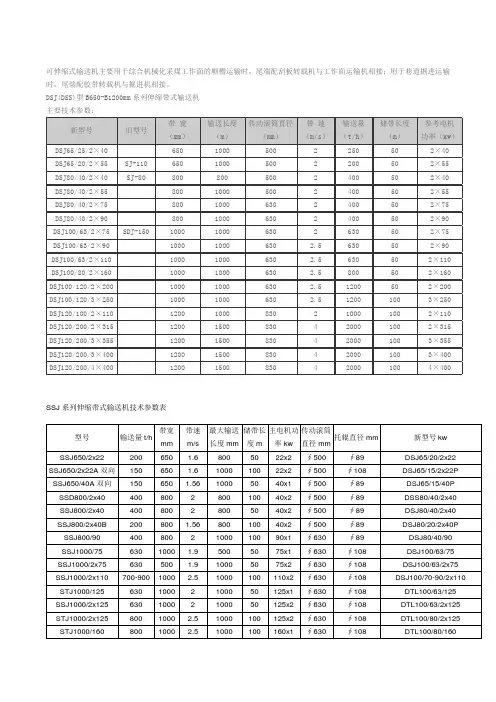

三、技术特征：符合ZBD93008《煤矿井下用带式输送机技术条件》，主要参数见下表。

四、供货范围：整机（可不含输送带）软起动，成套电控及综合保护装置微机自动控制，备件按订货要求供货。

五、订货须知：订货时须注明产品名称及型号，小时输送量，整机供货长度，备件名称，代号及数量，以及有关要求。

可伸缩带式输送机系列煤矿通用带式输送机一、适用范围：适用于煤矿井下运输巷道或有爆炸气体的场合对物料作水平或向上输送，是煤矿采掘机械化理想的配套设备。

工作环境温度-10℃～+40℃。

上运倾角β≤18°，平运安装-4°≤β≤+4°。

二、结构特点：除机身没有可伸缩功能外，其它特征与可伸缩机大体相似。

上运机配有逆止装置。

可根据用户要求进行设计制造，整台输送机的全部操作，监控安全通讯保护等工作均由微机按予编程序直接控制能满足煤矿防爆要求使用安全可靠。

三、技术特征：符合ZBD93008《煤矿井下用带式输送机技术条件》，主要参数见下表。

四、供货范围：整机（可不含胶带）、配套电控及综合保护装置，备件按订货要求供货。

五、订货须知：订货时须注明产品名称、型号、小时输送量，整机供货长度、备件名称、代号及数量，以及有关要求。

煤矿通用带式输送机大倾角带式输送机系列一、适用范围：适用于井下大倾角斜面巷、主暗大倾角斜井（上运+18°～+30°或下运-25°～-16°）中输送原煤。

DSJ80/40/2×90带式输送机执行标准：MT820-2006 &MT/T901-2000使用说明书忻州市三源煤矿机械有限公司二零一一年五月目录一、用途与特点 (2)二、使用条件 (2)三、安全警示 (2)四、产品型号含义 (3)五、技术参数 (3)六、结构概述 (4)七、安装使用 (5)八、使用维护及注意事项 (6)九、润滑 (6)十、附图 (8)一、用途和特点：1. DSJ系列型可伸缩皮带输送机主要用于中厚煤层综合机械化采煤工作面的顺槽和巷道掘进机运输系统。

用于顺槽运输时机尾配置刮板转载机与工作面运输机相接，用于巷道掘进运输时机尾配皮带转载机与掘进机相接。

2.DSJ系列型皮带运输机的主要特点：2.1 转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。

2.2 非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。

2.3 皮带张紧装置采用张紧绞车拖动代替人工张紧，并装有张力指示器和张力缓冲器，用以观察。

调解皮带的张紧度和缓冲机器在启动时皮带的张力。

2.4 主滚筒外层包胶摩擦系数大，初张力小，胶带张力亦小2.5 主传动滚筒轴与减速器采用液力耦合器联接，结构紧凑，传递扭矩大，效率高。

2.6 全机所用托辊全部采用矿用轴承高耐磨橡胶密封圈和冲压轴承座与薄壁钢管焊接结构，托辊重量轻，转动灵活，阻力系数小，密封性能好。

2.7 承载段采用挂钩可变槽角铰接托辊，成槽性好，承载量大，运行平稳皮带不易跑偏。

2.8全机所用的槽形托辊、下托辊、同一类的改向滚筒尺寸规格统一，都可通用互换，有很好的通用性，便于管理。

二、使用条件：1. 环境温度为-10°C～40°C；环境相对湿度不超过95％（25°C）。

2. 周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量。

DSJ100/70/2×55 DSJ100/63/125DSJ100/63/2×75 DSJ80/40/2×55 DSJ65/15/2×22DSJ型带式输送机使用维护说明书鹤岗市永泰机械设备有限责任公司出版日期2007年6月30日目录一、概述 (1)二、型号、含义 (2)三、主要技术参数 (3)四、产品特点 (4)五、工作原理和结构特征 (4)六、安装、调试及伸缩操作 (5)七、带式输送机的维护、保养、定期检查 (7)八、带式输送机常见故障与处理 (8)九、警示语句 (9)十、润滑及易损更换 (11)十一、附图 (11)一、概述可伸缩带式输送机是摩擦传动连续式运输设备。

在综合机械化采煤和掘进过程中，它是较好的一种顺槽运输设备，可伸缩带式输送机随着工作面的不断推移，顺槽的长度也不断地发生变化，而这种运输机本身就能适应这些变化，它带有一个储带装置，可以把多余的皮带暂时储存起来，以适应伸长或缩短的需要。

1、主要特征：(1)采用槽形托辊组，承载量大。

(2)在装载段，采用了弹性材料套的缓冲托辊组，缓冲负荷的冲击。

(3)整个皮带机浮放在巷道底板上，无螺栓联接。

(4)采用电绞车拉紧和储存皮带，并装有负荷传感器可以指示皮带的拉力。

2、本设备正常使用环境：海拔高度≤1000米环境温度–20～+40℃相对湿度≤95%（在+25℃时）大气压力 80～106Kpa空气含有爆炸性气体混合物煤层体倾斜不大于35度的工作面上胶带输送机示意图11、卸载滚筒2、阻燃胶带3、机尾滚筒4、张紧滚筒5、导向滚筒6、传动滚筒7、传动滚筒Ⅱ二、型号、含义D S J □/□/□电动机功率（kW）运输量（×10t/h）胶带宽度（cm）钢架可伸缩带式输送机三、主要技术参数5四、产品特点该设备为系列产品，适用于煤矿及粉尘大需要防爆的地方。

其执行标准为:MT820-2006《煤矿用带式输送机技术条件》和 MT/T901-2000《煤矿井下用伸缩带式输送机》。

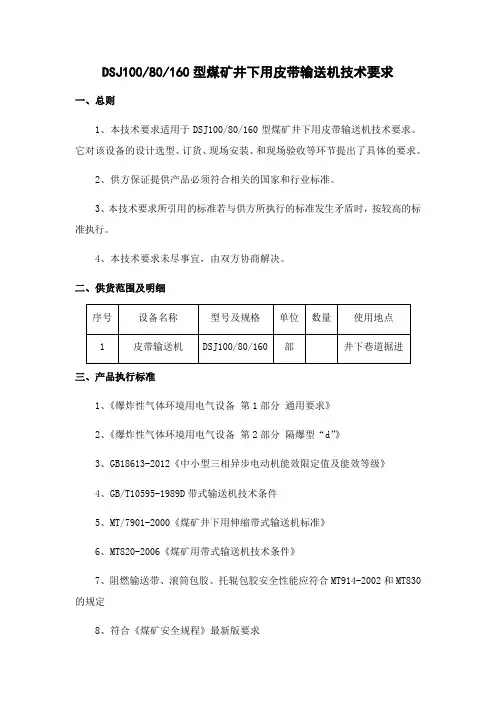

DSJ100/80/160型煤矿井下用皮带输送机技术要求一、总则1、本技术要求适用于DSJ100/80/160型煤矿井下用皮带输送机技术要求。

它对该设备的设计选型、订货、现场安装、和现场验收等环节提出了具体的要求。

2、供方保证提供产品必须符合相关的国家和行业标准。

3、本技术要求所引用的标准若与供方所执行的标准发生矛盾时，按较高的标准执行。

4、本技术要求未尽事宜，由双方协商解决。

二、供货范围及明细三、产品执行标准1、《爆炸性气体环境用电气设备第1部分通用要求》2、《爆炸性气体环境用电气设备第2部分隔爆型“d”》3、GB18613-2012《中小型三相异步电动机能效限定值及能效等级》4、GB/T10595-1989D带式输送机技术条件5、MT/7901-2000《煤矿井下用伸缩带式输送机标准》6、MT820-2006《煤矿用带式输送机技术条件》7、阻燃输送带、滚筒包胶、托辊包胶安全性能应符合MT914-2002和MT830的规定8、符合《煤矿安全规程》最新版要求9、执行现行国家标准、行业标准以及现行国际标准化组织ISO等标准四、使用条件使用环境：最高气温+40℃，最低气温-5℃；空气相对湿度不超过95%（+25℃）；有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中。

五、主要技术参数1、输送量：800吨/小时2、输送长度：1000米3、胶带速度：s4、储带长度：100米5、主电动机：160kW的电机，型号YSB-160，转速：1475转/分，电压：1140/660V；6、限矩离心离合器：MOL160；7、减速器型号：JS160，总速比：。

8、胶带规格：塑料整芯阻燃输送带，B=1000mm，PVC1000S。

9、传动滚筒直径：Φ630mm；传动滚筒个数：2个。

10、改向滚筒直径：机头Φ400mm、φ320毫米；11、承载托辊Φ108mm。

12、张紧绞车电机型号：JH2-5回柱绞车；电机型号：；电压：1140/660V；功率：；绳速：米/分；最大牵引力：50千牛；13、机尾承载架与转载机的搭接长度：15m。

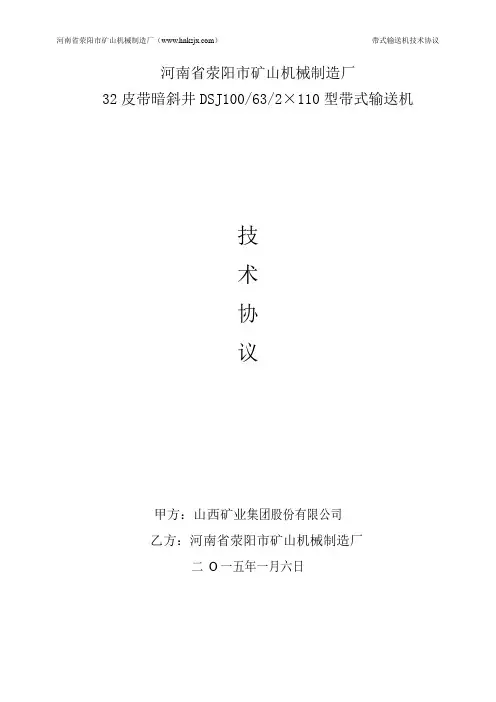

河南省荥阳市矿山机械制造厂32皮带暗斜井DSJ100/63/2×110型带式输送机技术协议甲方：山西矿业集团股份有限公司乙方：河南省荥阳市矿山机械制造厂二O一五年一月六日甲乙双方就32皮带暗斜井DSJ100/63/2×110型带式输送机达成如下技术协议；一、供货范围：二、适用条件：1、输送机工作环境温度5°- 40°；2、适用于煤与瓦斯突出矿井井下工作环境；3、运量300~350t/h；4、工作制：330天，16小时/天，运输距离800m；5、运输方式：上运10°；斜巷690米，下平巷50米；6、运输物料：岩石（粉），容重0.8-1t/m³。

三、主要技术性能参数：1、胶带（自备）：PVG1000S阻燃整芯胶带。

2、隔爆电动机型号YB2-315S-4，功率110KW，电压等级660/1140V，数量2台，防爆绝缘等级F级，防爆类型：ExdI，防护等级IP54, 采用南阳防爆电机。

3、减速器采用进口减速器，带逆止器，数量2台，采用SEW或弗兰德（B3SH09+N+F）公司产品。

4、高速端蛇形弹簧联轴器型号：1090T61。

采用美国福克产品，数量2台。

低速端蛇形弹簧联轴器型号：1150T11，数量2台，采用美国福克公司产品。

5、液力推杆制动器采用BYWZ5-400/121型，电压等级660V/1140V，数量2台。

6、张紧方式：采用仓架式JH-8绞车张紧。

四、技术及制造加工要求：1、设计校核和制造，符合国家有关机械、煤炭行业的标准，在正常工况下均能平稳启动和停车，安全、持续运行，无过度的应力、振动、温升、磨损、腐蚀、老化等其它问题。

2、带式输送机机头传动机架和驱动机架采用整体结构。

头部卸载梁为伸出梁结构，卸载梁长5200mm，有卸载护板，卸载刮煤板，机头、机尾及中间架各设置一套清扫器，要求耐磨性好，弹性好，机械强度高，清扫效果好，使用寿命长。

每日一题1、SZZ746/132型转载机各字母的含义S——输送机;Z——转载机;Z——中双链型; 746——中部槽槽宽764mm;132——电动机总功率132kw。

2、DSJ100/63/2×75带式输送机各字母的含义D——煤矿用带式输送机;S——可伸缩;J——钢梁结构100—带宽100cm; 63—输送量630t/h;2×75—2台75kw电动机。

3、托辊的作用是支撑胶带，减少胶带运行阻力，并使胶带的悬垂度不超过一定的限度，以保证胶带平稳地运行。

4、使用齿轮联轴器的优点：承载能力大、工作可靠，与其它形式联轴器相比，尺寸相同时，传递的砖矩最大，允许两轴有较大的平行误差。

其缺点：制造困难，不能缓冲减震。

5、灾发生、发展的必要条件是1)要有可以燃烧的物质。

2)要有助燃物质。

3)要有火源。

6、液力耦合器是安装在电动机和减速机之间，应用液力传动能量的一种传动装置，它的主要元件是与电动机轴相连泵轮和与减速机输入轴相连的涡轮。

7、以油为介质的液力偶合器对工作液的基本要求是：粘度要底，不易产生泡沫和沉淀，不易腐蚀零件，有较高的闪点和较低的凝固点以及良好的润滑性能。

8、两条输送带的连接有机械连接法、硫化连接法和冷粘连接法。

9、刮板链安装时要给于一定的预紧力，使它运行时张力最下点不发生链条松弛或堆积，给刮板链施加的张紧力的装置叫紧链装置。

10、通过加大围包角，带式输送机向上运送原煤倾角可达到25°。

11、触电事故可分为两大类，即电击和电伤。

12、内摩擦角随颗粒尺寸的加大而减小，随松散物料湿度增加而增加，但湿度增加到一定程度时，内摩擦角反而下降。

13、导向滚筒的作用是增大驱动滚筒的围包角及改变运输方向，从而使驱动滚筒有足够的牵引力。

14、伸缩带式输送机是利用储带装置进行伸长和缩短。

15、调速型液力耦合器可以在电动机转速不变的情况下，实现输出无极调速。

16、适当提高托辊槽型角，可以增大带式输送机的运输量。

DSJ100/80/160型煤矿井下用皮带输送机技术要求一、总则1、本技术要求适用于DSJ100/80/160型煤矿井下用皮带输送机技术要求。

它对该设备的设计选型、订货、现场安装、和现场验收等环节提出了具体的要求。

2、供方保证提供产品必须符合相关的国家和行业标准.3、本技术要求所引用的标准若与供方所执行的标准发生矛盾时,按较高的标准执行。

4、本技术要求未尽事宜，由双方协商解决.二、供货范围及明细三、产品执行标准1、GB3836。

1—2010《爆炸性气体环境用电气设备第1部分通用要求》2、GB3836.2—2010《爆炸性气体环境用电气设备第2部分隔爆型“d”》3、GB18613-2012《中小型三相异步电动机能效限定值及能效等级》4、GB/T10595-1989D带式输送机技术条件5、MT/7901—2000《煤矿井下用伸缩带式输送机标准》6、MT820—2006《煤矿用带式输送机技术条件》7、阻燃输送带、滚筒包胶、托辊包胶安全性能应符合MT914-2002和MT830的规定8、符合《煤矿安全规程》最新版要求9、执行现行国家标准、行业标准以及现行国际标准化组织ISO等标准四、使用条件使用环境：最高气温+40℃,最低气温-5℃;空气相对湿度不超过95％（+25℃）；有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中。

五、主要技术参数1、输送量:800吨/小时2、输送长度：1000米3、胶带速度：2。

5m/s4、储带长度:100米5、主电动机：160kW的电机，型号YSB—160，转速：1475转/分，电压：1140/660V；6、限矩离心离合器：MOL160;7、减速器型号:JS160，总速比：19.867。

8、胶带规格:塑料整芯阻燃输送带，B=1000mm，PVC1000S。

9、传动滚筒直径：Φ630mm;传动滚筒个数:2个。

10、改向滚筒直径：机头Φ400mm、φ320毫米；11、承载托辊Φ108mm。

DSJ80/40/2×40型伸缩带式输送机使用维护说明书执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》地址：联系电话：传真：目录一、型号编制说明二、用途和特征三、技术规格四、工作原理五、工作条件六、结构概述七、安装、调正与试运转八、操作九、维护与修理十、附表十一、警示一．型号编制说明×两台40电机输送量400/带宽800伸缩式煤矿用带式输送机钢架二．用途和特性：伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。

用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。

伸缩带式输送机的主要特征：1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。

2、非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。

3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。

4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。

机头传动装置的液力偶合器、连接罩，减速器除第二级传动齿轮外的其余部分均与80型弯曲刮板输送机通用互换。

5、传动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。

6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。

三．技术规格1、 输送量 吨每小时 4002、 输送长度 米 6003、 输送带宽度 毫米 8004、输送带速度米每秒 25、贮藏输送带长度米506、转载机行走距离米127、主电机型号DSB-40 功率千瓦2×40 转速转每分1470 电压伏380/6608、传动滚筒直径毫米Φ5009、卸载改向滚筒直径毫米Φ40010、机尾改向滚筒直径毫米Φ32011、贮带部分改向滚筒直径毫米Φ320Φ10812、托辊直径毫米Φ8913、上托辊槽形角30°14、液力偶合器型号YOXD-400 工作轮直径毫米400 15、减速器型号JS40 功率千瓦2×40 级数 3 传动比i 18.4495 16、输送带规格名称橡胶面整芯阻燃输送带型号800S 芯步层数i 3抗拉强度公斤每毫米80 17、张紧绞车型号JZB-0.3 牵引力牛顿3000 绳速米每秒0.079～0.128电机型号DSB-4电机功率千瓦 4电机电压伏66018、收放胶带装置胶带卷筒转速转每分11.7电机型号DSB-4电机功率千瓦 4电机电压伏66019、机尾牵引绞车型号J H2—5牵引力（平均）牛顿50000绳速（平均）米每秒0.17电机型号JBJ2—51—4电机功率千瓦7.5电机电压伏66020、综合保护装置型号KHP21、机头传动部分外形尺寸毫米4000×1961×153522、机尾外形尺寸毫米15994×1294×65523、总重千克48718四．工作原理DSJ/80/40/2×40型伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。

一、填空题（每空1分，共25分）。

1．DSJ100/63/2×90带式输送机中，D的含义是（带式输送机）；S的含义是（可伸缩式）；J的含义是（钢架架构）；100的含义是（带宽为1米）；63的含义是（输送量为630t/h）；2×90的含义是（2个90KW的电动机）。

2．联轴器用水或难燃液时，必须安装（易熔塞）和（防爆片）作为安全保护装置。

3．输送机减速器注油量必须合适，一般注到(大齿轮直径的1/3处)，润滑油型号为（150#工业齿轮油）。

4．电动机启动后，带式输送机传动滚筒空转、胶带打滑，原因可能是(胶带张力太小)或(货载过多)。

5.带式输送机司机启动输送机时应先(点动)试车，无问题时再正式开车。

6.检修皮带机时，必须对开关进行（闭锁），并悬挂（正在检修，严禁合闸）的警示牌。

7.上运皮带机必须安装（制动器）和（逆止器），下运皮带机必须安装（制动器）。

8.皮带机的7大保护是指：（急停保护）、（跑偏保护）、（堆煤保护）、（撕带保护）、（速度保护）、（温度保护）、（烟雾保护）。

二、选择题（每题2分，共20分）。

1．带式输送胶带跑偏时，如果调机尾部件来调胶带跑偏，可通过调( B )来实现。

A．机尾架 B．机尾换向滚筒 C．清扫装置 D．护板2．槽形托辊一般由( A )个短托辊组合而成，槽角一般为30°。

A．3 B．2 C．13、胶带输送机行人跨越处设：（ A ）A、过桥B、张紧装置C、防倒装置D、清带器4、胶带输送机在正常情况下应（ D ）启动。

A、大负荷B、小负荷C、中负荷D、空载5、带式输送机检修处理故障应先停机后( A )。

A停电、挂牌 B清理现场 c停电不挂牌 D挂牌不用停电6、防止皮带后倒的装置是( B )。

A清扫器 B逆止器 C储带器 D挡煤板7、胶带输送机司机应经常检查电机、减速器及其它转动部位的( C )。

A电流 B大小 c声音、温度 D跑偏情况8、胶带输送机司机应保持机头、机尾附近( B )米内的工业卫生。
