测斜仪工作原理以及使用方法【干货技巧】

测斜仪的原理
测斜仪是一种用于监测土体或结构体的倾斜变形的仪器，它的原理是通过测量倾斜角度和位移来判断土体或结构体的变形情况。

测斜仪在土木工程、建筑工程、地质勘探等领域有着广泛的应用。

测斜仪的原理主要包括以下几个方面：
首先，测斜仪利用了倾斜传感器来测量倾斜角度。

倾斜传感器是一种能够感知重力方向并将其转化为电信号输出的装置。

当土体或结构体发生倾斜时，倾斜传感器会感知到重力方向的变化，并将倾斜角度转化为电信号输出。

通过这种方式，测斜仪可以准确地测量出土体或结构体的倾斜角度。

其次，测斜仪利用了位移传感器来测量位移变化。

位移传感器是一种能够感知位移变化并将其转化为电信号输出的装置。

当土体或结构体发生位移变化时，位移传感器会感知到位移的变化，并将位移量转化为电信号输出。

通过这种方式，测斜仪可以准确地测量出土体或结构体的位移变化。

此外，测斜仪还利用了数据采集系统和数据处理系统来实现对测量数据的采集和处理。

数据采集系统能够实时地采集倾斜角度和位移变化的数据，并将其传输给数据处理系统。

数据处理系统能够对采集到的数据进行处理和分析，并生成相应的监测报告。

通过数据采集系统和数据处理系统，测斜仪可以实现对土体或结构体变形情况的实时监测和分析。

综上所述，测斜仪的原理是通过测量倾斜角度和位移来判断土体或结构体的变形情况。

它利用倾斜传感器和位移传感器来实现对倾斜角度和位移变化的测量，同时借助数据采集系统和数据处理系统实现对测量数据的采集和处理。

测斜仪在工程监测中具有重要的应用价值，能够帮助工程师及时发现土体或结构体的变形情况，保障工程的安全和稳定。

固定测斜仪原理
测斜是一种用来测量地表或结构物表面变形的技术。

固定测斜仪是测斜仪的一种类型，它通常用于测量建筑物、桥梁、山坡等结构物的变形和稳定性。

固定测斜仪的工作原理相对简单。

它由一个倾角传感器和一个数据采集器组成。

传感器通常被安装在要测量的结构物表面上，比如一面墙或者某个桥墩。

当结构物发生变形或者倾斜时，传感器会测量到这些变化，并把数据传输给数据采集器。

数据采集器将数据转换成图表或报表格式，供分析师或者工程师使用。

除了用作结构物的变形和稳定性测量，固定测斜仪也可以用来增加结构物的安全性。

当结构物发生变形或者倾斜时，固定测斜仪可以提供及时的警报，以便工作人员及时采取措施。

固定测斜仪在实际使用中还有许多注意事项和技巧。

例如，传感器需要安装在结构物表面的一个固定的位置上，以确保测量结果的准确性。

此外，还需要定期校准测斜仪，以确保测量结果的可靠性。

总之，固定测斜仪是一种重要的测量工具，在建筑、桥梁、山坡等结构物的监测和检测方面拥有广泛的应用。

通过准确测量结构物的倾斜和变形，可以帮助工程师和监测人员及时发现问题并采取措施，以确保结构物的安全性和稳定性。

测斜仪现场操作步骤一、测斜仪工作原理深层水平位移就是测量围护桩墙和土体在不同深度上的点的水平位移，通常采用测斜仪测量，将围护桩墙在不同深度上的点的水平位移按一定比例绘制出水平位移随深度变化的曲线，，即围护桩墙深层绕曲线。

测斜仪由测斜管、侧斜探头、数字式测读仪三部分组成，测斜管在基坑开挖潜埋设于围护桩墙和土体内，测斜管内有四条十字形对称分布的凹型导槽，作为测斜仪滑轮上下滑行轨道，测量时，使测斜探头的导向滚轮卡在测斜管内壁的导槽中，沿槽滚动将测斜探头放入测斜管，并由引出的导线将测斜管的倾斜角或其正弦值显示在测读仪上。

测斜仪的原理是通过摆锤受重力作用来测量侧斜探头轴线与铅垂线之间倾角，进而计算垂直位置各点的水平位移的。

当土体产生位移时，埋入土体中的测斜管随土体同步位移，测斜管的位移量即为土体的位移量，埋入土体中的测斜管随土体同步位移，测斜管的位移量即为土体的位移量。

放入测斜管内的活动探头测出的量是各个不同量测段上测斜管的倾角P，而该分段两端点（探头下滑动轮作用点与上滑动轮作用点）的水平偏差可测得的倾角用下式表示：δi=Li*sinφi式中：δi-为第i次量测的水平偏差值（mm）；Li-为第i次量测段的长度，通常取为0.5m、1.0m等整数（mm）；φi-为第i次量测段的倾角值。

二、现场操作1、将测斜探头从包装箱中取出，拧下防水盖，套上由厂家提供的O型圈（请务必保持O型圈的清洁、没有刻纹、裂痕、划痕），把电缆插座凹凸槽仔细对准后插入探头的插头内，用扳手将压紧螺帽拧紧，但用力不宜过大。

电缆另一端插头仔细对准后插入读数仪的插座内。

2、开机操作：开机前检查仪器是否与测斜探头相连，侧斜探头通过连接电缆和输出插头，应与测斜读数仪面板上标有“测斜探头”的四芯插座相连。

3、按面板上（∣）键若干秒后，仪器视窗显示开机提示符，稍停片刻，即进入测值界面。

界面上显示：Num-为侧孔号，包括A+读数及A-读数；Dep-提示当前侧斜-表示当前处于正测过程，A+-表示当前处于反侧过程，A-读数。

固定测斜仪用户使用说明书1.概述随着我国经济的发展，基础设施建设的项目越来越多，水坝、路基和隧道等工程项目损坏事故经常发生，国家监测部门希望能够更为详细的了解被监测对象的实时情况，掌握第一手资料，预测并及时发现隐患，采取措施，尽量避免事故的发生，最大限度的维护国家财产、保护人民生命的安全。

为了满足市场的需求，万新公司成功开发了固定式测斜系统。

2.工作原理固定式测斜系统是一种自动化的岩土工程监测设备，它可以用来监测水坝倾斜的位移、山体滑坡、以及路基边坡下滑等。

固定式测斜系统由若干个探头串、数据传输设备、微机数据处理系统组成。

固定式测斜系统的探头一般安装在预料有位移发生的区域，探头串安装在套管内，分布在这些区域。

地层和结构物移动引起套管位移，迫使套管从初始位置变形到新的位置，探头通过自身斜度(倾角)的变化可以输出响应的信号，通过通讯网络传输到上位机，上位机经过处理比较，可绘制出位移曲线图，及时反应出位移变化情况。

探头之间的连接可根据实际的需求来进行调节。

在地层滑动监测中，偏移和移动是必须监测的两个物理量。

偏移是某一深度点相对于一固定点的位移；移动是某一深度点相对于时间的位移。

固定式测斜仪的原理是利用加速度计测量倾斜角θ，根据支点间的仪器长度L计算偏移值为Lsinθ，从底段开始将各段的偏移值累加，就得到总的位移变化量。

总的位移量为：D=L1sinθ1+L2sinθ2+L3sinθ3+…。

固定式测斜仪最少要由3个探头连接成一串，其中1个安装于固定层，1个安装于滑动层，1个安装于滑动层之上。

由于现实情况下滑动层不可能产生平移，滑动面的上下均为渐进式移动，3个传感器的输出就可以描述滑动层的移动特征。

机械系统有以下几部分组成：探头、测量电缆、连接杆、顶部夹具等。

过长的纯刚性连接不宜于下放，在探头和不锈钢连接管之间，增加了万向联轴节，用来防止测斜管扭转导致的滑轮脱离导槽。

固定测斜仪的一组导轮有1个固定轮和1个张紧轮组成，固定导轮表示倾斜的正方向，应与预期的位移方向一致。

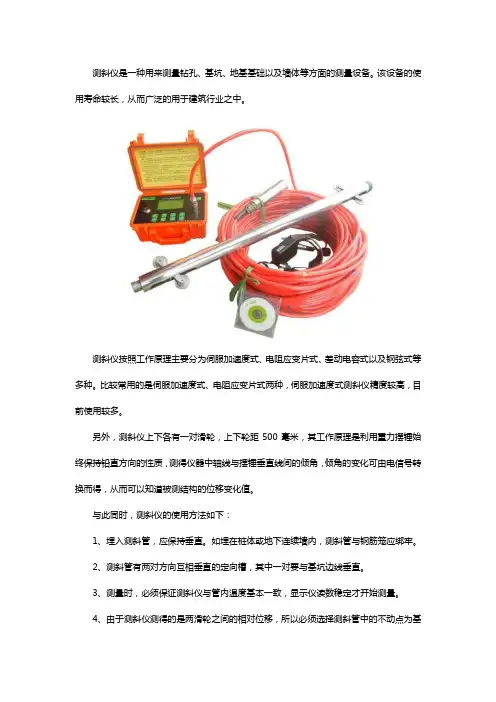

测斜读数仪及探头使用说明一、测斜系统测斜系统包括测斜管、测斜探头、控制电缆和测斜读数仪。

二、测斜探头测斜探头包括不锈钢管、控制电缆接头、两组轴轮装置。

每组轴轮装置轭接两个轮子，其中一个轮子都要高于另一个轮子，这个轮子称作“高轮”。

测斜仪探头使用两个力平衡伺服加速度计来测量倾斜。

其中一个加速度计测量侧斜探头轮子所在平面的倾斜，称为“A”轴；另一个加速度计测量垂直于轮子的平面倾斜，称为“B”轴。

当探头倾向A0或B0方向时，读数为正；当探头倾向A180或B180方向时，读数为负。

测斜管安装后应使一对槽口与预期的移动方向一致，其中一个“下坡”槽口应当标作A0。

在一个标准的侧斜测量中，探头在测斜管中两次被从底部拉到顶部，第一次测量时，探头高轮应当被插入A0槽口，以确保移动值为正。

测斜探头是灵敏测量仪器，应小心操作。

1、运输探头时应将其放入携带式仪器箱内，在车内应将其放在座位上，避免振动；2、当你连接控制电缆到探头时，不要用力拧螺母，以免挤扁“O”形环而使其失效；3、探头下放到测斜管前先开机；4、插入测斜管前应先用手拢紧轮子，使下放顺畅；5、不要让探头撞击孔底；6、当从测斜管内收回探头时，同样用手拢紧轮子，以免弹出；7、当旋转探头时，应保持探头垂直，平顺转动；8、探头使用温度范围-20℃~50℃，避免超此范围使用。

探头维护1、清洁探头：当完成测量后，擦除探头水分，盖上保护盖。

必要时需要实验室标准去污剂清洗；2、清洁接头：用棉签蘸少量酒精清洗接头，不可用喷雾式润滑剂清洗，以免伤害接头内部的橡胶；3、干燥探头：卸除探头、控制电缆和读数仪的保护盖，彻底风干几小时后再盖上；4、放置探头：探头、控制电缆和读数仪应当放在干燥的地方，长期储放时，探头应垂直放置；5、润滑轮子：定期润滑轮子，在轮轴上喷少量润滑剂或滴润滑油，确保轮子转动顺畅；6、“0”形环保养：用“0”形环润滑剂定期清洁润滑接头部位“0”形环。

控制电缆用于控制探头深度，向探头供电及传回信号至读数仪，米制控制电缆每0.5m 有一黄色标记，每1m有一红色标记，每5m有一数字标记。

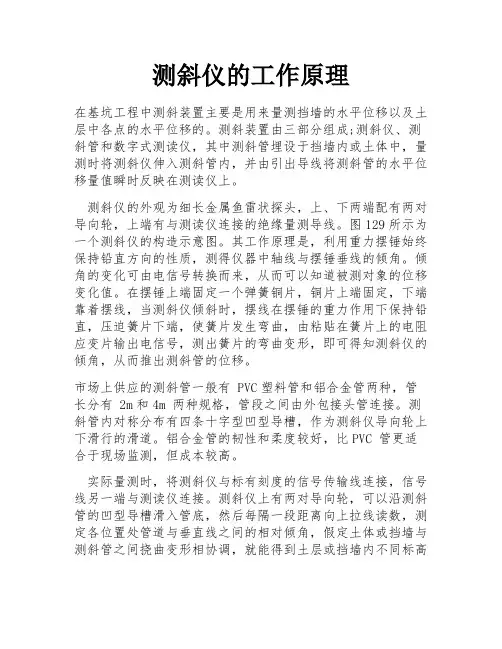

测斜仪的工作原理
在基坑工程中测斜装置主要是用来量测挡墙的水平位移以及土层中各点的水平位移的。

测斜装置由三部分组成;测斜仪、测斜管和数字式测读仪，其中测斜管埋设于挡墙内或土体中，量测时将测斜仪伸入测斜管内，并由引出导线将测斜管的水平位移量值瞬时反映在测读仪上。

测斜仪的外观为细长金属鱼雷状探头，上、下两端配有两对导向轮，上端有与测读仪连接的绝缘量测导线。

图129所示为一个测斜仪的构造示意图。

其工作原理是，利用重力摆锤始终保持铅直方向的性质，测得仪器中轴线与摆锤垂线的倾角。

倾角的变化可由电信号转换而来，从而可以知道被测对象的位移变化值。

在摆锤上端固定一个弹簧铜片，铜片上端固定，下端靠着摆线，当测斜仪倾斜时，摆线在摆锤的重力作用下保持铅直，压迫簧片下端，使簧片发生弯曲，由粘贴在簧片上的电阻应变片输出电信号，测出簧片的弯曲变形，即可得知测斜仪的倾角，从而推出测斜管的位移。

市场上供应的测斜管一般有 PVC塑料管和铝合金管两种，管长分有 2m和4m 两种规格，管段之间由外包接头管连接。

测斜管内对称分布有四条十字型凹型导槽，作为测斜仪导向轮上下滑行的滑道。

铝合金管的韧性和柔度较好，比PVC 管更适合于现场监测，但成本较高。

实际量测时，将测斜仪与标有刻度的信号传输线连接，信号线另一端与测读仪连接。

测斜仪上有两对导向轮，可以沿测斜管的凹型导槽滑入管底，然后每隔一段距离向上拉线读数，测定各位置处管道与垂直线之间的相对倾角，假定土体或挡墙与测斜管之间挠曲变形相协调，就能得到土层或挡墙内不同标高
位置处的水平位移，只要配备足够多的量测点，所绘制的曲线是连续光滑的。

测斜仪的原理
测斜仪是一种用于监测土体变形和位移的仪器，它在土木工程、地质工程和矿山工程等领域有着广泛的应用。

测斜仪的原理是基于
光学测量技术和传感器技术，通过测量目标物体的倾斜角度和位移
来判断其变形情况。

本文将介绍测斜仪的原理及其工作过程。

首先，测斜仪通过光学测量技术来实现对目标物体倾斜角度的
测量。

它利用内置的倾斜传感器和光电传感器，通过测量目标物体
与水平线的夹角来确定其倾斜角度。

这些传感器能够高精度地感知
目标物体的倾斜情况，并将测量结果传输给数据采集系统进行处理
和分析。

其次，测斜仪利用传感器技术来实现对目标物体位移的监测。

它通过内置的位移传感器和变形传感器，能够实时监测目标物体的
位移和变形情况。

这些传感器能够将位移和变形数据准确地传输给
数据采集系统，实现对目标物体位移的精确监测和记录。

测斜仪的工作过程可以简单描述为，首先，测斜仪通过内置的
光学测量技术对目标物体的倾斜角度进行测量；然后，利用传感器
技术对目标物体的位移和变形情况进行监测；最后，将测量的数据
传输给数据采集系统进行处理和分析，从而实现对目标物体变形情况的监测和预警。

总之，测斜仪的原理是基于光学测量技术和传感器技术，通过对目标物体的倾斜角度和位移进行测量和监测，实现对其变形情况的准确判断。

测斜仪在工程监测和安全预警中发挥着重要作用，能够有效地保障工程的安全和稳定。

希望本文能够帮助读者更好地理解测斜仪的原理和工作过程，为工程监测提供参考和指导。

固定式测斜仪原理测斜仪是一种用于测量地下工程中孔洞的倾角和方向的仪器。

固定式测斜仪是其中一种常用的测斜仪，它通过固定在孔洞中的传感器来测量倾角和方向信息。

本文将介绍固定式测斜仪的工作原理及其应用。

固定式测斜仪的工作原理主要基于重力和测量原理。

在地球引力的作用下，固定式测斜仪中的传感器会受到一个向下的重力，而地下工程中的倾角会导致传感器所受重力的方向和大小发生变化。

通过测量传感器所受重力的方向和大小的变化，可以计算出孔洞的倾角和方向。

固定式测斜仪通常由传感器、数据采集系统和显示设备组成。

传感器是固定在孔洞中的装置，它可以感知重力的变化。

数据采集系统负责采集传感器的数据，并将其传输给显示设备进行处理和显示。

显示设备可以是计算机、手机或者专用的显示器，用于显示测量结果。

固定式测斜仪常用的传感器有倾角传感器和方向传感器。

倾角传感器用于测量孔洞的倾斜角度，它通常采用加速度计或倾角传感器来实现。

方向传感器用于测量孔洞的方向，它通常采用磁力传感器或陀螺仪来实现。

固定式测斜仪的测量精度取决于传感器的精度和数据采集系统的采样率。

倾角传感器的精度通常在0.01度左右，方向传感器的精度通常在0.1度左右。

数据采集系统的采样率越高，测量结果的精度就越高。

固定式测斜仪广泛应用于地下工程中。

它可以用于监测地下隧道、井筒、边坡等工程结构的倾斜和变形情况。

通过实时监测测斜仪的测量结果，工程师可以及时发现和处理潜在的安全隐患，保障地下工程的施工和运营安全。

固定式测斜仪的应用还可以扩展到其他领域。

例如，在地下矿井中可以使用固定式测斜仪来监测矿井的倾斜和变形情况，以确保矿工的安全；在地质勘探中可以使用固定式测斜仪来测量地层的倾角和方向，以帮助地质学家理解地下地质结构。

固定式测斜仪是一种用于测量地下工程中孔洞倾角和方向的重要工具。

它通过固定在孔洞中的传感器来测量重力的变化，从而得到倾角和方向的信息。

固定式测斜仪的应用广泛，可以用于地下工程的监测和地质勘探等领域。

测斜仪操作步骤
1、从塑料保护管中取出测斜仪金属杆（简称测杆），拧下测杆一端的保护头，将主机与测杆用数据线连接，打开测杆开关（拨向红色点处为开）。

2、按下主机面板上“开”键，打开主机。

按“同步”键，显示“***YHQ—X***”；
再按“01”键，显示“delay*time 001min”，等待显示“000000”。

3、取下测杆端的数据线，装好保护头（测杆保持电源开启状态），将测杆与钻杆紧密连接。

4、将测杆全部送入钻孔（一般第一次采样点为2m，以后每4m一次）。

按“采样”键，显示“000 true →000”，等待数字变化为“000 true →001”后，可再次送入钻杆。

以后按照同样方式继续操作。

5、钻杆进入钻孔孔底或需要的深度时（一般不低于孔深的60%）采样结束，退出钻杆，取下测杆。

6、将测杆保护头打开，再次用数据线连接至主机。

按“同步”，显示“***YHQ—X***”；
再按“通信”，出现“OK”；
再按“同步”，显示“***YHQ—X***”；
再按“结果”，出现“001 α=*** β=***”。

7、记录显示α、β数据，按“结果”键可以依次读取，最后一个数据后出现“End”。

一般，α代表倾角，β代表方位。

8、关闭测杆、主机电源，收拾工具，轻拿轻放、物归原位。

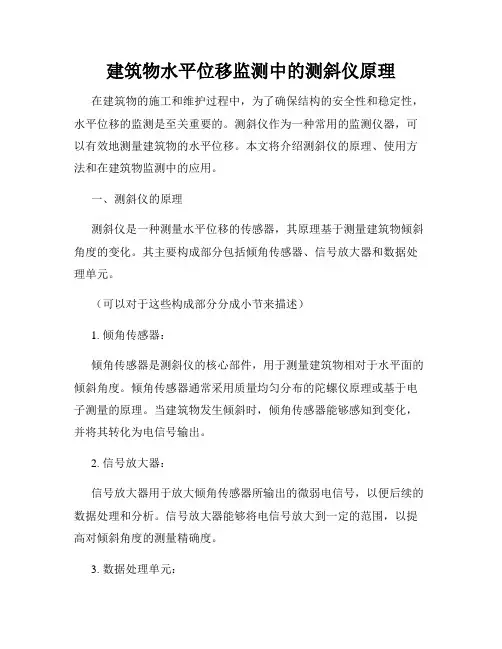

建筑物水平位移监测中的测斜仪原理在建筑物的施工和维护过程中，为了确保结构的安全性和稳定性，水平位移的监测是至关重要的。

测斜仪作为一种常用的监测仪器，可以有效地测量建筑物的水平位移。

本文将介绍测斜仪的原理、使用方法和在建筑物监测中的应用。

一、测斜仪的原理测斜仪是一种测量水平位移的传感器，其原理基于测量建筑物倾斜角度的变化。

其主要构成部分包括倾角传感器、信号放大器和数据处理单元。

（可以对于这些构成部分分成小节来描述）1. 倾角传感器：倾角传感器是测斜仪的核心部件，用于测量建筑物相对于水平面的倾斜角度。

倾角传感器通常采用质量均匀分布的陀螺仪原理或基于电子测量的原理。

当建筑物发生倾斜时，倾角传感器能够感知到变化，并将其转化为电信号输出。

2. 信号放大器：信号放大器用于放大倾角传感器所输出的微弱电信号，以便后续的数据处理和分析。

信号放大器能够将电信号放大到一定的范围，以提高对倾斜角度的测量精确度。

3. 数据处理单元：数据处理单元用于对信号放大器输出的电信号进行处理和分析。

一般情况下，数据处理单元会将原始的电信号转化为倾斜角度值，并将其保存或传输给监测系统进行进一步的数据分析和处理。

二、测斜仪的使用方法使用测斜仪进行建筑物水平位移监测通常需要以下步骤：1. 安装测斜仪：将测斜仪安装在建筑物的指定位置，通常是在建筑物的关键节点或有可能发生位移的部位。

安装时需要确保测斜仪与建筑物的表面保持良好的接触，并固定牢固，以避免误差和干扰。

2. 校准测斜仪：在使用测斜仪前需要进行校准，以确保其测量结果的准确性和可靠性。

校准过程可以通过参考点或已知倾斜角度进行，根据实际情况选择合适的方法。

3. 进行实时监测：一旦测斜仪安装和校准完成，即可开始实时监测建筑物的水平位移。

监测数据可以通过连接到监测系统或数据采集设备进行实时传输和记录。

4. 数据分析和处理：监测数据的分析和处理是建筑物水平位移监测的重要环节。

通过对测斜仪测得的倾斜角度数据进行趋势分析、异常检测和数据比对等方法，可以判断建筑物是否存在水平位移以及位移的趋势和程度。
