1．什么是电磁感应现象以及其产生条件。
2．导体中产生电流的条件有哪些。
§4.4 法拉第电磁感应定律学习目标 1．知道什么是感应电动势．2．理解理解法拉第电磁感应定律的内容及数学表达式．3．知道公式E=Blvsinθ的推导过程．学习重点、难点重点：法拉第电磁感应定律的理解和应用．难点：应用定律解决实际问题．学习过程：1．法拉第电磁感应定律：(1)内容：(2)表达式： 其中各物理量均采用国际单位制.当闭合电路为n 匝线圈时，表达式为：注：公式中计算的是感应电动势的大小，不涉及它的正负.2．【推导演练】导线切割磁感线时的感应电动势：如图所示，矩形线框CDMN 放在磁感应强度为B 的匀强磁场里，线框平面跟磁感线垂直。
设线框可动部分MN 的长度为l ，适根据法拉第电磁感应定律推导：当它以速度v 向右运动时，闭合电路的感应电动势的表达式。
【思考与讨论】当导线的运动方向与导体本身不垂直时，上述问题又当如何理解？v导体的横截面【阅读理解】课本P16在直流电动机中的电磁感应现象。
1．关于电磁感应，下述说法正确的是（）A．穿过线圈的磁通量越大，感应电动势越大．B．穿过线圈的磁通量为0，感应电动势一定为0．C．穿过线圈的磁通量的变化越大，感应电动势越大．D．穿过线圈的磁通量变化越快，感应电动势越大．2．有一个1000匝的线圈，在0.4s内通过它的磁通量从0.02Wb增加到0.09Wb，求线圈中的感应电动势．如果线圈的电阻是10Ω，把一个电阻为990Ω的电热器连接在它的两端，通过电热器的电流是多大？3．如图所示，矩形线圈在匀强磁场中绕OO′轴转动时，线圈中的感应电动势是否变化？为什么？设线圈的两个边长为L1和L2，转动时角速度是ω，磁场的磁感应强度为B．试证明：在图示位置时，线圈中的感应电动势为E=BSω，式中S=L1L2。

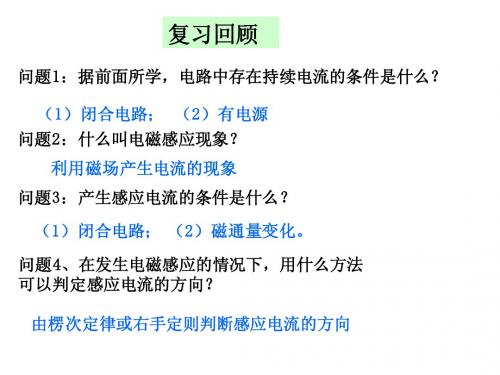

导入新课据前面所学,电路中存在持续电流的条件是什么？（1）闭合电路（2）有电源什么叫电磁感应现象？产生感应电流的条件是什么？利用磁场产生电流的现象产生感应电流的条件是：（1）闭合电路（2）磁通量变化教学目标1.知识与技能知道感应电动势,及决定感应电动势大小的因素。
知道磁通量的变化率是表示磁通量变化快慢的物理量，并能区别Φ、ΔΦ。
理解法拉第电磁感应定律内容、数学表达式。
知道E=BLvsinθ如何推得。
会用解决问题。
2.过程与方法经历学生实验，培养学生的动手能力和探究能力．推导导线切割磁感线时的感应电动势公式E=BLv，掌握运用理论知识探究问题的方法。
3.情感态度与价值观从不同物理现象中抽象出个性与共性问题，培养学生对不同事物进行分析，找出共性与个性的辩证唯物主义思想。
通过比较感应电流、感应电动势的特点引导学生把握主要矛盾。
教学重、难点教学重点理解感应电动势的大小与磁通变化率的关系。
掌握法拉第电磁感应定律及应用。
教学难点平均电动势与瞬时电动势区别。
培养学生空间思维能力和通过观察、实验寻找物理规律的能力。
本节导航1.电磁感应定律2.导线切割磁感线时的感应电动势3.反电动势1.电磁感应定律F合试从本质上比较甲、乙两电路的异同。
乙甲相同点：两电路都是闭合的，有电流不同点：甲中有电池（电源）乙中有螺线管（相当于电源）有电源就有电动势。
Rab vLSNGvababR E rabGE r（1）在电磁感应现象中产生的电动势称感应电动势（2）产生感应电动势的那部分导体相当于电源感应电动势思考与讨论感应电动势的大小跟哪些因素有关？探究感应电动势大小与磁通量变化的关系提出问题既然闭合电路的磁通量发生改变就能产生感应电动势,那么感应电动势大小与磁通量的变化是否有关呢？猜想或假设感应电动势E的大小与磁通量的变化量△φ有关。
也与完成磁通量变化所用的时间△t有关。
也就是与磁通量变化的快慢有关（而磁通量变化的快慢可以用磁通量的变化率表示△φ/△t）如图1导线切割磁感线,产生感应电流,导线运动的速度越快、磁体的磁场超强,产生的感应电流越大。
4.4 法拉第电磁感应定律一、感应电动势1、在电磁感应现象中产生的电动势叫感应电动势。
产生感应电动势的那部分导体就相当于电源。
2．感应电动势与什么因素有关？3、磁通量的变化率表示磁通量的变化快慢二、法拉第电磁感应定律：1、内容：电路中感应电动势的大小，跟穿过这一电路的磁通量变化率△Φ/ △t成正比．发生电磁感应现象的这部分电路就相当于电源，在电源的内部电流的方向是从低电势流向高电势。
(即：由负到正)2、数学表达式E=若有n匝线圈，则相当于有n个电源串联，总电动势为：变形：注意：公式中Δφ应取绝对值，不涉及正负，感应电流的方向另行判断。
感应电动势取决于磁通量变化的快慢(即磁通量变化率)和线圈匝数n．ΔB/Δt是磁场变化率问题讨论：磁通量大，磁通量变化一定大吗？磁通量变化大，磁通量的变化率一定大吗？磁通量的变化率和磁通量、磁通量的变化不同。
磁通量为零，磁通量的变化率不一定为零;磁通量的变化大，磁通量的变化率也不一定大。
＊ΔΦ/ Δt在Φ－t图象上表示切线的斜率．（可以类比速度、速度的变化和速度的变化率。
）2、另一种情况：回路中的部分导体做切割磁感线运动时, 且导体运动方向跟磁场方向垂直。
如图所示闭合线圈一部分导体ab处于匀强磁场中，磁感应强度是B，ab 以速度v匀速切割磁感线，求产生的感应电动势回路在时间t内增大的面积为：ΔS=LvΔt穿过回路的磁通量的变化为：ΔΦ=BΔS=BLvΔt产生的感应电动势为：若导体斜切磁感线说明：1、导线运动方向和磁感线平行时，E=02、速度V为平均值（瞬时值），E就为平均值（瞬时值）3、注意导线的长度L和速度V有效值的确定4.速度V是导体棒相对于磁场的速度补充：②E=BL v(垂直平动切割) (v为磁场与导体的相对切割速度) (B不动而导体动；导体不动而B运动)③E= nBSωsin(ωt+Φ)； E m＝nBSω (线圈与B⊥的轴匀速转动切割) n是线圈匝数④E＝BL2ω/2 (直导体绕一端转动切割)⑤*自感(电流变化快慢) (自感)问题：与的区别联系区别：1、一般来说，①求出的是平均感应电动势，E和某段时间或者某个过程对应，而②求出的是瞬时感应电动势，E和某个时刻或者某个位置对应。
第四节：法拉第电磁感应定律学案
【学习目标】
（1）、知道感应电动势,及决定感应电动势大小的因素。
（2）、知道磁通量的变化率是表示磁通量变化快慢的物理量，并能区别Φ、ΔΦ、
t
∆∆Φ。
（3）、理解法拉第电磁感应定律内容、数学表达式。
（4）、知道E =BLv sin θ如何推得。
（5）、会用t
n E ∆∆Φ=解决问题。
（6）、经历探究实验，培养动手能力和探究能力。
（7）、通过推导导线切割磁感线时的感应电动势公式E =BLv ，掌握运用理论知识探究问
题的方法。
（8）、通过比较感应电流、感应电动势的特点，把握主要矛盾。
【学习重点】法拉第电磁感应定律探究过程。
【学习难点】感应电流与感应电动势的产生条件的区别。
【学习方法】实验分析、归纳法、类比法、练习巩固
【教学用具】 多媒体课件、多媒体电脑、投影仪、检流计、螺线管、磁铁。
【学习过程】
一、温故知新：
1、在电磁感应现象中，产生感应电流的条件是什么？
2、恒定电流中学过，电路中存在持续电流的条件是什么？
3、在发生电磁感应的情况下，用什么方法可以判定感应电流的方向？
二、引入新课
1、问题1：既然会判定感应电流的方向，那么，怎样确定感应电流的强弱呢？
2、问题2：如图所示，在螺线管中插入一个条形磁铁，问
①、在条形磁铁向下插入螺线管的过程中,两电路中是否都有电流?为什么?
②、有感应电流,是谁充当电源?
③、上图中若电路是断开的，有无感应电流电流？有无感应电动势？
3、产生感应电动势的条件是什么？
4、比较产生感应电动势的条件和产生感应电流的条件你有什么发现？
本节课我们就来一起探究感应电动势
三、进行新课
（一）、探究影响感应电动势大小的因素
（1）探究目的：感应电动势大小跟什么因素有关？（猜测）
（2）探究要求：
①、将条形磁铁迅速和缓慢的插入拔出螺线管，记录表针的最大摆幅。
②、迅速和缓慢移动导体棒，记录表针的最大摆幅。
③、迅速和缓慢移动滑动变阻器滑片，迅速和缓慢的插入拔出螺线管，分别记录表
针的最大摆幅；
（3）、探究问题：
问题1、在实验中，电流表指针偏转原因是什么？
问题2：电流表指针偏转程度跟感应电动势的大小有什么关系？
问题3：在实验中，快速和慢速效果有什么相同和不同？
（4）、探究过程
安排学生实验。
（能力培养）
（课件展示）回答以上问题 上面的实验，我们可用磁通量的变化率来解释： 实验中，将条形磁铁快插入（或拔出）比慢插入或（拔出）时，t
∆∆Φ大，I 感 ，E 感 。
实验结论:电动势的大小与磁通量的变化 有关，磁通量的变化越 电动势越大,
磁通量的变化越 电动势越小。
（二）、法拉第电磁感应定律 从上面的实验我们可以发现，t
∆∆Φ越大，E 感越大，即感应电动势的大小完全由磁通量的变化率决定。
精确的实验表明：电路中感应电动势的大小，跟穿过这一电路磁通量的变
化率成正比，即E ∝t
∆∆Φ。
这就是法拉第电磁感应定律。
（师生共同活动，推导法拉第电磁感应定律的表达式）（课件展示）
E =k t
∆∆Φ 在国际单位制中，电动势单位是伏（V ），磁通量单位是韦伯（Wb ），时间单位是秒（s ），可以证明式中比例系数k =1，（同学们可以课下自己证明），则上式可写成
E =
设闭合电路是一个N 匝线圈，且穿过每匝线圈的磁通量变化率都相同，这时相当于N 个单匝线圈串联而成，因此感应电动势变为
E = t
∆∆Φ 1.内容:电动势的大小与磁通量的变化率成正比
∆Φ
2.公式:ε=N
t∆
3.定律的理解:
⑴磁通量、磁通量的变化量、磁通量的变化量率的区别Φ、ΔΦ、ΔΦ／Δt
⑵感应电动势的大小与磁通量的变化率成
⑶感应电动势的方向由来判断
⑷感应电动势的不同表达式由磁通量的的因素决定：
当ΔΦ＝ΔＢＳcosθ则ε＝ΔＢ／ΔtＳcosθ
当ΔΦ＝ＢΔＳcosθ则ε＝ＢΔＳ／Δtcosθ
当ΔΦ＝ＢＳΔ(cosθ)则ε＝ＢＳΔ（cosθ）／Δt
4、特例——导线切割磁感线时的感应电动势
用课件展示如图所示电路，闭合电路一部分导体ab处于匀强磁场中，磁感应强度为B，ab的长度为L，以速度v匀速切割磁感线，求产生的感应电动势？（课件展示）
这是导线切割磁感线时的感应电动势计算更简捷公式，需要
理解
（1）B,L,V两两
（2）导线的长度L应为长度
（3）导线运动方向和磁感线平行时，E=
（4）速度V为平均值（瞬时值），E就为（）
问题：当导体的运动方向跟磁感线方向有一个夹角θ，感应电动势可用上面的公式计算吗？
用课件展示如图所示电路，闭合电路的一部分导体处于匀强磁场中，导体
棒以v斜向切割磁感线，求产生的感应电动势。
解析：可以把速度v分解为两个分量：垂直于磁感线的分量v1=v sinθ和平
行于磁感线的分量v2=v cosθ。
后者不切割磁感线，不产生感应电动势。
前者切
割磁感线，产生的感应电动势为
E=BLv1=BLv sinθ
强调：在国际单位制中，上式中B、L、v的单位分别是特斯拉（T）、米（m）、
米每秒（m/s），θ指v与B的夹角。
5、公式比较
与功率的两个公式比较得出E=ΔΦ/Δt：求平均电动势
E=BLV ：v为瞬时值时求瞬时电动势，v为平均值时求平均电动势
课堂练习：
例题1：下列说法正确的是（）
A、线圈中磁通量变化越大，线圈中产生的感应电动势一定越大
B、线圈中的磁通量越大，线圈中产生的感应电动势一定越大
C、线圈处在磁场越强的位置，线圈中产生的感应电动势一定越大
D、线圈中磁通量变化得越快，线圈中产生的感应电动势越大
例题2：一个匝数为100、面积为10cm2的线圈垂直磁场放置，在0. 5s内穿过它的磁场从1T增加到9T。
求线圈中的感应电动势。
例题3、•如图所示，在磁感强度为0.1T的匀强磁场中有一个与之垂直的金属框ABCD，•框电阻不计，上面接一个长0.1m的可滑动的金属丝ab，已知金属丝质量为0.2g，电阻R ＝0.2Ω，不计阻力，求金属丝ab匀速下落时的速度。
(4m／s)
问1：将上题的框架竖直倒放，使框平面放成与水平成30°角，不计阻力，B垂直于框
？
平面，求v
m
问2：上题中若ab框间有摩擦阻力，且μ＝0.2，求v
？
m
？
问3：若不计摩擦，而将B方向改为竖直向上，求v
m
问4：若此时再加摩擦μ＝0.2，求v
？
m
问5：如图所示在问2中的BC中间加ε＝0.3v、r＝0.8Ω的电池，求v
？
m
？
问6：上题中若有摩擦，μ＝0.2，求v
m
？
问7：B改为竖直向上，求v
m
？
问8：将电池ε反接时的各种情况下，求v
m
【学习小结】
1、认真总结概括本节内容，并把自己这节课的体会写下来、比较黑板上的小结和自己
的小结，看谁的更好，好在什么地方。
2、自己总结所学内容，允许内容的顺序不同，从而构建他们自己的知识框架。
