LED显示屏系统检测四大方法

LED电子显示屏规范与检验方法电子显示屏是一种使用发光二极管（LED）作为显示元件的电子设备，广泛应用于室内外广告牌、指示牌、计时器、显示屏幕等场合。

为了确保LED电子显示屏的质量和性能，制定了一系列的规范和检验方法。

一、规范要求：1.尺寸规格：规定了LED显示屏的宽度、高度和厚度等尺寸要求，以保证能够满足特定场合的要求。

2.显示效果要求：包括显示的亮度、对比度、色彩饱和度等要求，确保显示屏能够清晰、鲜明地显示信息。

3.能耗要求：规定了LED显示屏的功率消耗和能耗效率等要求，以确保能够减少能源的浪费和对环境的影响。

4.确定寿命：规定了LED显示屏的使用寿命要求，通常以小时为单位来表示，以确保显示屏能够长时间稳定工作。

5.安全性要求：规定了LED显示屏的防火、防爆、防雷等安全性能要求，以确保在使用过程中不会出现安全问题。

二、检验方法：1.尺寸测量：使用专业的测量工具来测量LED显示屏的宽度、高度和厚度等尺寸，并与规范要求进行比较。

2.亮度检测：使用亮度计对LED显示屏进行亮度测量，确保亮度达到规范要求。

同时，可以使用灰度卡进行对比度和色彩饱和度的检测。

3.功耗测试：使用功率测试工具测量LED显示屏的功率消耗，计算能耗效率，并与规范要求进行比较。

4.寿命测试：通过对LED显示屏进行长时间运行测试，观察其在规定寿命内是否能够正常工作，以验证其寿命是否符合要求。

5.安全性测试：使用专业设备对LED显示屏的防火、防爆和防雷等安全性能进行测试，以确保其在使用过程中不会出现安全问题。

三、注意事项：1.进行检验和测试时，应确保所使用的测量工具和设备的准确度和精度。

2.所有测试应在规定的环境条件下进行，以确保测试结果的准确性。

3.对于批量生产的LED显示屏，可采用抽样检验的方式，并根据统计学的方法来进行评估。

4.检验结果应及时记录和保存，以备后续参考和溯源。

5.对于不符合规范要求的产品，应及时进行整改和修复，并重新进行检验和测试。

led屏的检验标准LED屏的检验标准。

LED屏作为现代化室内外显示设备的重要组成部分，其质量的好坏直接关系到显示效果和使用寿命。

因此，LED屏的检验标准显得尤为重要。

本文将从LED屏的外观检验、亮度检验、色彩检验、灰度检验以及稳定性检验等方面进行详细介绍。

一、外观检验。

1. LED屏表面应平整，无裂纹、划痕和凹凸不平的现象；2. LED模组之间应无明显的间隙，拼接处应平整，无明显的错位；3. LED屏表面应干净，无污渍和灰尘，保护罩应透明清晰，无变形和损坏。

二、亮度检验。

1. LED屏应在各个亮度等级下进行检验，确保亮度均匀，无明显的暗淡或过亮区域；2. 在不同环境光照条件下，LED屏的亮度应能够自动或手动调节，以保证最佳的显示效果。

三、色彩检验。

1. LED屏应能够显示出真实、饱满的色彩，无色彩偏差和失真；2. 在不同色温下，LED屏应能够保持色彩的一致性，确保显示效果的稳定性。

四、灰度检验。

1. LED屏的灰度等级应满足要求，能够清晰地显示出各种灰度级别；2. 在高速移动视频或动态画面下，LED屏的灰度应能够保持清晰，无残影和模糊现象。

五、稳定性检验。

1. LED屏在长时间连续工作后，应能够保持稳定的显示效果，无闪烁和抖动；2. LED屏在温度、湿度等环境变化下，应能够保持稳定的工作状态，无影响显示效果的异常现象。

综上所述，LED屏的检验标准涉及外观、亮度、色彩、灰度以及稳定性等多个方面，只有严格按照标准进行检验，才能保证LED屏的质量和稳定性。

希望LED 屏生产厂家和使用单位能够重视LED屏的检验工作，确保LED屏的质量和使用效果。

LED显示屏常见故障检测方法及排除在使用LED显示屏的过程中，常会遇到一些故障，这些故障可能会导致显示屏无法正常运作，影响观看效果。

为了解决这些故障，我们需要进行故障检测并及时进行排除。

下面将介绍LED显示屏常见的故障检测方法及排除措施。

1.亮度不均匀：-检测方法：可用人工目测方法观察显示屏亮度是否一致。

-排除措施：-如果只有局部区域亮度不均匀，可以通过调整亮度控制器或灰度值来解决。

-如果整个屏幕亮度不均匀，可能是亮度衰减模组故障，需要更换模组。

2.无显示或显示异常：-检测方法：检查电源线是否连接正常，是否有显示画面输出。

-排除措施：-检查电源是否正常，排除电源故障。

-检查数据线是否连接正常，排除数据线故障。

-重启显示屏，重新调整显示设置。

3.节目播放异常：-检测方法：检查节目是否能够正常加载并播放。

-检查节目源文件是否正常，重新导入节目文件。

-检查节目播放设备是否正常运行，重新连接或更换设备。

4.显示闪烁：-检测方法：观察显示屏是否有闪烁现象。

-排除措施：-检查电源线是否连接正常，排除电源故障。

-检查显示信号源是否正常，重新连接或更换信号源设备。

5.显示颜色异常：-检测方法：观察显示屏颜色是否正常。

-排除措施：-调整色彩设置，检查是否为色彩设置问题。

-检查数据线连接是否正常，排除数据传输问题。

6.显示屏漏光：-检测方法：关闭其他光源，观察显示屏是否有漏光现象。

-排除措施：-检查显示屏背光是否正常，是否需要更换或修理背光模组。

7.画面花屏：-检测方法：观察显示屏是否有花屏现象。

-检查信号源设备是否正常，重新连接或更换设备。

-检查数据线连接是否正常，排除数据传输问题。

8.显示屏无法开机：-检测方法：检查电源是否接通，显示屏是否有反应。

-排除措施：-检查电源线是否连接正确，排除电源故障。

-检查电源开关是否打开，重新开启显示屏。

9.显示屏出现噪点：-检测方法：观察显示屏是否有噪点出现。

-排除措施：-检查数据线连接是否正常，重新连接或更换数据线。

ＬＥＤ显示屏测试方法随着科技的不断发展，LED显示屏已经成为了现代化城市以及商场、企事业单位中必不可少的一部分。

无论是室内还是室外，全彩LED显示屏都是各种商业展示的标配。

因此，对于LED显示屏的测试方法十分重要。

本文将对LED显示屏测试方法进行详细的介绍和细节分析。

一、LED显示屏的基本原理LED显示屏的基本元件为发光二极管，通过控制单色LED灯的亮灭、亮度、呈现各种颜色、动态图象、文字等信息，从而实现不同场景下的展示需求。

因此，LED显示屏的测试方法主要针对测试LED灯的亮灭、亮度、颜色、均匀度、反光度等基本参数。

二、LED显示屏常用测试仪器介绍1. 显示屏测试仪显示屏测试仪器的主要功能是检测LED显示屏颜色、亮度、均匀度、反光度等参数。

在测试前需要先按照要求对测试仪进行校准，在校准时需要注意选择正确的测试参数，例如RGB三原色的颜色平衡、色温、白平衡等参数。

在进行实际测试时，需要先严格按照测试指导说明进行测试，在测试过程中以红、绿、蓝三中颜色为基础进行分别的测试。

完成测试后，需及时进行数据处理和整理，并将测试结果与设备生产厂家的相关标准进行对比，以期得出一个准确的测量结果。

2. 显微镜显示屏测试仪器中，显微镜也是一种常用的测试工具。

它的主要作用是观察LED灯的焊接情况、印刷迹象、硅片表面等细节，以检测LED灯的完成度和制作工艺的良好程度。

此外，显微镜还可以进行分析，找出发现灯管表面的缺陷，判断它对整个显示效果的影响。

3. 色差仪使用色差仪测试LED显示屏时，需要注意对测试样品环境温度、环境光线、湿度等指标进行控制。

在测试时需要与业内权威机构进行测试规程、测试标准方案的沟通和协商，正确理解测试参数和测试数据的含义。

完成测试后，需要进行数据处理和比对，以找出样品颜色偏差以及色彩偏移情况。

在测试过程中需要选择良好的通道进行测试，通常建议选择RGB三个颜色通道进行测试，以此来保证测试结果的可靠性和准确性。

1．引言随着LED大屏幕显示器技术的不断提高和产品的日臻完备，在部分光电参数的检测和标准方面面临许多新的问题。

2007年LED显示应用分会的技术专家组经过充分的论证，提出SJ/T 11281-2007的新标准来代替2003年发布的标准，在主要的几个参数测试方面有以下的变化。

1.1 视角检测由2003版本的测试屏幕单基色方块修订为在全屏幕单基色情况下选择一个测量的区域；水平和垂直视角的定义和名称没有发生变化，分别为和。

1.2 最高对比度检测环境照度方面的规定做出一定的调整，户内显示屏屏幕法线方向的照度由100×（1±10%）lx修订为10×（1±10%）lx；户外显示屏屏幕法线方向的照度由10 000×（1±10%）lx修订为40×（1±10%）lx；该方案充分考虑了照明环境构建的难度，提出了可行的方案来完成环境的构建；为了便于统一符号，SJ/T 11281-2007利用L代替B来表示屏幕的亮度。

1.3 基色主波长检测基色主波长的检测标准在SJ/T 11281-2007中提高了A和B标准的严格度，将波长的误差值控制在10nm以内。

此外还确定检测时单基色必须在最大的亮度条件下进行，保证最大亮度可以避免屏幕在显示不同亮度条件下色度飘移误差。

检测方法中细化了波长获得的步骤，确定了等能光源的主波长计算方法。

1.4 白场色坐标确定SJ/T 11281-2007修订了白场色度指标第一个点的y坐标，下调了2%。

1.5 像素光强均匀性检测SJ/T 11281-2007为了保证抽取的随机性，将随机抽取30个像素的光强，并计算出近似离差值，并且简化了原来方法的步骤，提高了效率。

1.6 显示模块亮度均匀性检测SJ/T 11281-2007为了保证抽取的随机性，将随机抽取9个模块的亮度，并计算出近似离差值，并且简化了原来方法的步骤，提高了效率。

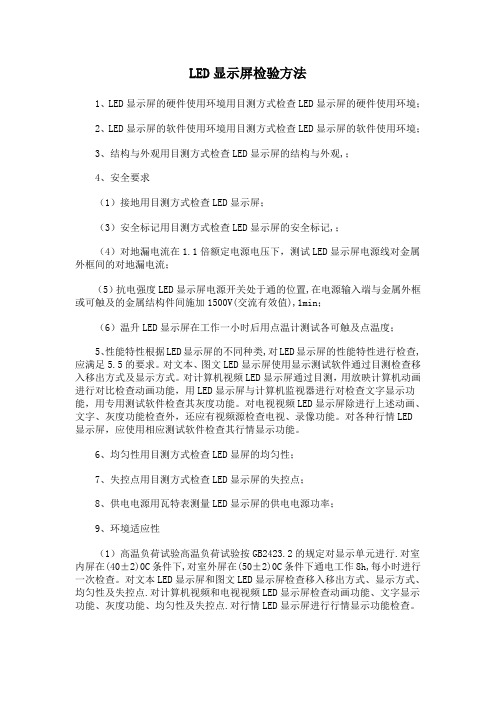

LED显示屏检验方法1、LED显示屏的硬件使用环境用目测方式检查LED显示屏的硬件使用环境；2、LED显示屏的软件使用环境用目测方式检查LED显示屏的软件使用环境；3、结构与外观用目测方式检查LED显示屏的结构与外观,；4、安全要求（1）接地用目测方式检查LED显示屏；（3）安全标记用目测方式检查LED显示屏的安全标记,；（4）对地漏电流在1.1倍额定电源电压下，测试LED显示屏电源线对金属外框间的对地漏电流；（5）抗电强度LED显示屏电源开关处于通的位置,在电源输入端与金属外框或可触及的金属结构件间施加1500V(交流有效值),1min；（6）温升LED显示屏在工作一小时后用点温计测试各可触及点温度；5、性能特性根据LED显示屏的不同种类,对LED显示屏的性能特性进行检查,应满足5.5的要求。

对文本、图文LED显示屏使用显示测试软件通过目测检查移入移出方式及显示方式。

对计算机视频LED显示屏通过目测，用放映计算机动画进行对比检查动画功能，用LED显示屏与计算机监视器进行对检查文字显示功能，用专用测试软件检查其灰度功能。

对电视视频LED显示屏除进行上述动画、文字、灰度功能检查外，还应有视频源检查电视、录像功能。

对各种行情LED显示屏，应使用相应测试软件检查其行情显示功能。

6、均匀性用目测方式检查LED显屏的均匀性；7、失控点用目测方式检查LED显示屏的失控点；8、供电电源用瓦特表测量LED显示屏的供电电源功率；9、环境适应性（1）高温负荷试验高温负荷试验按GB2423.2的规定对显示单元进行.对室内屏在(40±2)0C条件下,对室外屏在(50±2)0C条件下通电工作8h,每小时进行一次检查。

对文本LED显示屏和图文LED显示屏检查移入移出方式、显示方式、均匀性及失控点.对计算机视频和电视视频LED显示屏检查动画功能、文字显示功能、灰度功能、均匀性及失控点.对行情LED显示屏进行行情显示功能检查。

LED电子显示屏通用规范与检验方法为了确保LED电子显示屏的质量和性能稳定，制定通用规范和检验方法对于生产和使用LED电子显示屏十分重要。

以下是LED电子显示屏的通用规范和检验方法：一、通用规范：1.材料和工艺要求：LED电子显示屏的材料应符合环保要求，具备耐高温、抗紫外线和防水防潮等性能。

工艺要求要合理，确保产品质量可靠。

2.尺寸和外观要求：LED电子显示屏的尺寸和外观应符合制造商提供的设计要求，并且无明显的划痕、凹陷、气泡等表面缺陷。

3.显示效果要求：显示屏应能够显示清晰、稳定的图像和文字，而且要有明确的亮度、对比度和色彩要求。

二、检验方法：1.外观检验：对LED电子显示屏的外观进行全面检查，包括尺寸、平整度、表面缺陷和接口完整性等方面。

特别要注意检查是否有明显的划痕、凹陷、气泡等缺陷。

2.亮度和色彩检验：使用亮度计和色彩计等仪器，对显示屏的亮度和色彩进行测量和比对。

要符合制造商提供的亮度和色彩要求。

3.图像和文字检验：在LED电子显示屏上显示一系列测试图像和文字，检查其是否清晰、稳定，没有模糊和闪烁等现象。

4.高温和低温环境测试：将LED电子显示屏置于高温和低温环境中，测试其能否正常工作。

这样可以保证产品在各种环境条件下都能稳定运行。

5.防水和防潮测试：将LED电子显示屏进行防水和防潮测试，确保其能在潮湿环境中正常工作，并防止进水导致短路等故障。

6.电源和接口测试：测试LED电子显示屏的电源和接口是否正常工作，能否稳定连接其他设备。

以上是LED电子显示屏的通用规范和检验方法，通过规范和检验可以确保LED电子显示屏的质量和稳定性，提高产品的可靠性和使用寿命。

制造商和用户都应遵守这些规范，以保证产品的质量和性能。

led显示屏质量检测标准一、引言随着科技的快速发展，LED显示屏已成为当今社会信息传播的重要工具，广泛应用于商业、娱乐、交通等多个领域。

为了确保LED显示屏的质量和性能，制定一套全面、科学的质量检测标准至关重要。

本文将详细阐述LED显示屏质量检测的标准和方法。

二、LED显示屏质量检测标准1.外观检测首先，对LED显示屏的外观进行检测。

检查屏幕表面是否光滑、整洁，无明显划痕、污垢或杂质。

观察LED灯珠是否排列整齐，无明显松动或脱落现象。

此外，还要检查各种接口、电线等部件是否完好无损。

1.显示效果检测LED显示屏的主要功能是显示信息，因此显示效果检测至关重要。

应分别在近距离、中距离和远距离观察屏幕的清晰度、色彩还原度和亮度等指标。

确保在不同距离下，屏幕显示的文字和图像均无明显模糊或失真现象。

同时，要测试屏幕的视角范围，确保在一定角度范围内能清晰地看到显示内容。

1.稳定性检测LED显示屏需要长时间运行，因此对其稳定性要求较高。

在稳定性检测中，应着重测试产品的抗老化性能、散热性能及电源稳定性。

通过长时间运行测试，观察屏幕是否存在过热、死机或重启等现象。

同时，要检查电源线及接口是否出现过热或松动现象。

1.安全性检测LED显示屏的安全性同样重要。

在安全性检测中，要检查产品的防火性能、防雷性能及电气安全性能。

确保LED显示屏在使用过程中能有效地防止火灾、雷电等安全隐患。

此外，还要检查产品的接地、过载保护及漏电保护等功能是否正常。

1.可靠性检测可靠性检测是评估LED显示屏能否在预期使用寿命内正常工作的关键因素。

在此过程中，要模拟各种恶劣环境条件（如高温、低温、高湿、低湿等），以测试产品的适应性和稳定性。

同时，进行振动和冲击测试，以验证产品在运输和安装过程中的抗振性和抗冲击性。

1.节能环保检测LED显示屏具有节能环保的优势，因此在质量检测中应关注其能效和环保性能。

检测时应确保LED显示屏的能耗符合相关标准，同时检查产品包装材料是否环保可回收，降低对环境的负面影响。

LED显示屏测试方法1.亮度测试：亮度是显示屏重要的性能指标之一，可以通过专业的亮度测试仪进行测试。

测试时需要设置不同的亮度级别，从最低至最高进行测试，并记录测试数据。

测试结果应当符合产品规格书中的亮度标准，以保证显示屏能够正常显示。

2.色彩测试：色彩对于显示屏来说也是非常重要的，可以通过色彩测试仪进行测试。

测试时需要选择一组常见的颜色，比如红色、绿色、蓝色等，然后使用色彩测试仪测量显示屏输出的颜色的准确性。

测试结果应当与产品规格书中的颜色标准相匹配。

3.温度测试：显示屏在长时间使用过程中会产生热量，因此需要对其进行温度测试，以确保其正常工作。

可以使用红外测温仪进行测试，将测温仪对准显示屏表面，记录显示屏在各个部位的温度。

测试结果应该在规定的温度范围内。

4.视角测试：显示屏的视角决定了在不同方向观看时其显示效果的变化程度。

可以通过视角测试仪进行测试，将视角测试仪放置在显示屏正前方，然后将其从不同的角度移动，记录测试结果。

测试结果应当与产品规格书中的视角标准相匹配。

5.响应时间测试：响应时间是指在输入信号发生变化时，显示屏从开始响应到完全显示变化所需要的时间。

可以通过专业的响应时间测试仪进行测试。

测试时发送不同的信号到显示屏上，并记录相应的响应时间。

测试结果应当符合产品规格书中的响应时间标准。

6.显示均匀性测试：显示屏的显示区域应该是均匀的，不能有明显的色差和亮度差异。

可以通过肉眼观察或者使用均匀度测试仪进行测试。

测试时将均匀度测试仪放置在显示屏正前方，然后观察是否出现明显的不均匀现象。

测试结果应当符合产品规格书中的均匀度标准。

7.像素测试：显示屏的像素应该是正常工作的，不应该有坏点和亮点。

可以通过像素测试仪进行测试，检测显示屏的每个像素点是否正常工作。

测试结果应当符合产品规格书中的像素标准。

综上所述，LED显示屏的测试方法主要包括亮度测试、色彩测试、温度测试、视角测试、响应时间测试、显示均匀性测试和像素测试。

LED显示屏光照度检测方法及整治建议
一、检测方法：
（一）、使用仪器：照度计、测距仪
（二）、检测方法：沿显示屏的中线位置，按照最优采光点选取原则离屏幕一定距离（5、10、20米），进行采样（三）、检测条件：
1、检测时间为夜间；
2、检测时无雨、雪、雾、霾等影响；
3、尽量减少显示屏周围其它强光源的影响；
二、检测情况：
本次摸底共检测了116块显示屏，其中城管局广告处登记114块，此处摸底新发现2块（万达广场和中南大学本部校区）。

其中有61块屏正在播放并测出光照度，另外55块在摸底过程中未播放。

国际照明机构推荐的环境光照度（临时交通区域）的上限值是100lux。

目前长沙市共有40块显示屏不同程度超出了国际推荐范围
详细检测情况见下表
三、整治建议：
1、调低显示屏亮度或减少功率
通过显示屏自带的调节功能，降低其亮度或功率，使光照度最大值降到100lux以下。

2、限制LED显示屏的色光使用
根据检测结果：当显示屏为白色、橘红、亮黄等颜色时，光照度较高，以赛格广场为例，显示屏显示白底黑字广告时光通量达到峰值146 lux，是显示蓝底黑字广告时30 lux的5倍。

因此，严格限制显示屏使用光照度较高的色光，是控制光污染的重要手段。

3、增加显示屏的高度，远离人行道
显示屏离地面越高、离人行道越远，光照度对行人的影响就越低。
