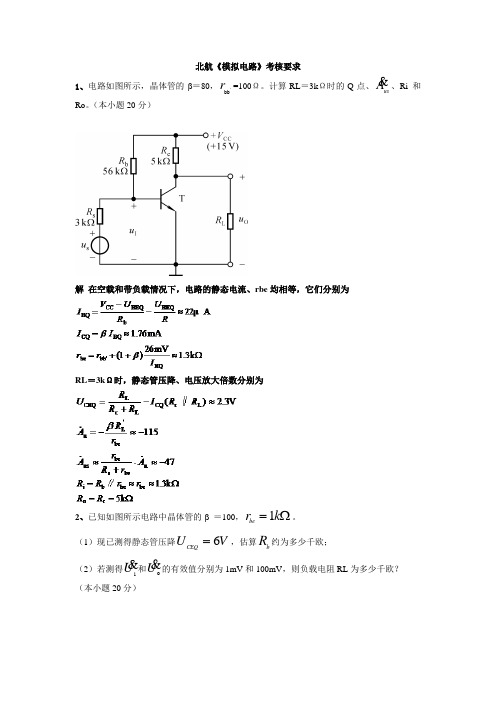

北航《模拟电路》考核要求1、电路如图所示，晶体管的β＝80，'bbr =100Ω。
计算RL ＝3k Ω时的Q 点、us A 、Ri 和Ro 。
（本小题20分）解 在空载和带负载情况下，电路的静态电流、rbe 均相等，它们分别为RL ＝3k Ω时，静态管压降、电压放大倍数分别为2、已知如图所示电路中晶体管的β ＝100，Ω=k r be1。
（1）现已测得静态管压降V U CEQ 6=，估算b R 约为多少千欧；（2）若测得i U和o U 的有效值分别为1mV 和100mV ，则负载电阻RL 为多少千欧？ （本小题20分）解：（1）求解Rb IVCC UCEQCQ R 2mAcIICQBQ 20μA RVCC UBEQb I 565kBQ2）求解RL：'Au UoU 100 A u RL ribe1R 1 1 RL 1.5kcRL R'L 1k3、指出下面电路中反馈的极性和组态，写出它在深度负反馈条件下的源电压放大倍数的表达式。
（本小题20分）答：这是一个电流并联负反馈。
深度负反馈条件下的源电压放大倍数的表达式：uo/us=(io/ii)*(RL∥Rc2/Rs) 电流并联负反馈的反馈系数: ii/ io=Re2/(Re2+Rf)所以uo/us=(Re2+Rf)/ Re2*(RL∥Rc2/Rs)4、串联式稳压电路如图P8－5所示，稳压管的稳定电压U Z=5.3V，电阻R1=R2=200 ，三极管的U BE=0.7V。
（1）当R W的滑动端在最下端时U O＝15V，求R W的值。
（2）若R W的滑动端移至最上端时，问U O＝？（本小题20分）解：（1）当RW的滑动端在最下端时，有：UOR2 Uz UBE2 R1 Rw R2因此可得：RWUoR215 200 R1 R2 200 200 100 Uz UBE25.3 0.7（2）若RW 的滑动端移至最上端时，可得：Uo UZ UBE2 R1 Rw R2200 100 200 5.3 0.7 10 V Rw R2200 1005、试证明图中 )1221)(1(i i o u u R R u -+=。
北航数电期末考试试题# 数字电子技术期末考试试题## 一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是（）。
- A. 与逻辑- B. 或逻辑- C. 非逻辑- D. 异或逻辑2. 下列哪个不是数字电路的特点？（）- A. 抗干扰能力强- B. 功耗低- C. 工作频率高- D. 体积大3. 触发器的主要用途是（）。
- A. 存储数据- B. 放大信号- C. 转换信号- D. 滤波4. 组合逻辑电路与时序逻辑电路的主要区别在于（）。
- A. 是否具有反馈- B. 是否使用触发器- C. 是否使用逻辑门- D. 是否需要电源5. 以下哪个不是布尔代数的基本运算？（）- A. 与- B. 或- C. 非- D. 除6. 一个4位二进制计数器最多可以计数到（）。
- A. 7- B. 15- C. 16- D. 2557. 逻辑门电路中的“门”是指（）。
- A. 电子元件- B. 电路功能- C. 电路结构- D. 电路接口8. 以下哪个不是数字电路设计中常用的简化方法？（） - A. 布尔代数简化- B. 卡诺图简化- C. 逻辑图简化- D. 代数分解简化9. 在数字电路中，同步信号的主要作用是（）。
- A. 提供电源- B. 控制时钟- C. 传递数据- D. 隔离噪声10. 下列哪个是数字电路中的存储元件？（）- A. 电阻- B. 电容- C. 电感- D. 逻辑门## 二、简答题（每题10分，共30分）1. 简述数字电路与模拟电路的主要区别。
2. 解释什么是同步计数器，并说明其工作原理。
3. 描述一个典型的数字电路设计流程。
## 三、计算题（每题25分，共50分）1. 给定一个逻辑表达式：\[ Y = \overline{A} \cdot B + A \cdot \overline{C} \]，使用卡诺图方法简化该表达式，并给出最简形式。
2. 假设有一个4位二进制计数器，其计数范围是0到15。
《模拟电子技术基础》典型习题解答第一章半导体器件的基础知识1.1 电路如图P1.1所示，已知u i＝5sinωt (V)，二极管导通电压U D＝0.7V。
试画出u与u O的波形，并标出幅值。
i图P1.1 解图P1.1解：波形如解图P1.1所示。
1.2 电路如图P1.2（a）所示，其输入电压u I1和u I2的波形如图（b）所示，二极管导通电压U D＝0.7V。
试画出输出电压u O的波形，并标出幅值。
图P1.2解：u O的波形如解图P1.2所示。
解图P1.21.3 已知稳压管的稳定电压U Z ＝6V ，稳定电流的最小值I Zmin ＝5mA ，最大功耗P ZM ＝150mW 。
试求图P1.3所示电路中电阻R 的取值范围。
图P1.3解：稳压管的最大稳定电流 I ZM ＝P ZM /U Z ＝25mA电阻R 的电流为I ZM ～I Zmin ，所以其取值范围为Ω=-=k 8.136.0ZZ I ～I U U R1.4 已知图P1.4所示电路中稳压管的稳定电压U Z ＝6V ，最小稳定电流I Zmin ＝5mA ，最大稳定电流I Zmax ＝25mA 。
（1） 别计算U I 为10V 、15V 、35V 三种情况下输出电压U O 的值； （2） 若U I ＝35V 时负载开路，则会出现什么现象?为什么？图P1.4解：（1）当U I ＝10V 时，若U O ＝U Z ＝6V ，则稳压管的电流小于其最小稳定电流，所以稳压管未击穿。
故V33.3I LLO ≈⋅+=U R R R U当U I ＝15V 时，若U O ＝U Z ＝6V ，则稳压管的电流小于其最小稳定电流，所以稳压管未击穿。
故LO I L 5VR U U R R =⋅≈+当U I ＝35V 时，稳压管中的电流大于最小稳定电流I Zmin ，所以U O ＝U Z ＝6V 。
（2）=-=R U U I )(Z I D Z 29mA ＞I ZM ＝25mA ，稳压管将因功耗过大而损坏。
华北电力大学2006-2007学年第_2_学期《模拟电子技术基础》A试卷答案及评分标准一．（共10分）解：（1）（2分，每个1分）（2）（3分）（3）β= △iC/△iB|UCE=常数（3分）（4）α=β/（1+β）（2分）二. (共20分)解: (1)求静态工作点（3分）UB=UCC•RB2∕(RB1+RB2)=15×24∕(60+24)≈4.3V IE= (UB-UB E)∕RE=(4.3-0.7)∕3.6=1 mAUCE= Ucc- IC(RC+RE)=15-1×(3+3.6)=8.4V(2) 如换上β为100的管子,放大电路能正常工作, β变化后IC静态工作点不变,这是此电路的特点. （2分）β对电压放大倍数影响不大（1分）。
从表达式可见Rbe=300+(1+β)26mV∕IE (mA) （1分） =-βRC ∕Rbe和（3）微变等效电路图（4分）(4)求电压放大倍数（3分）、输入电阻（1分）和输出电阻（1分）=-βRC ∕Rbe=(50×3)∕1.6=-94(倍)(发射极电阻被电容交流短路)Rbe=300+(1+β)26（mV）∕IE (mA)=1.6 ( kΩ)Ri=RB1//RB2// Rbe=60//24//1.6≈1.6 ( kΩ)RO=RC=3( kΩ)（5）考虑信号源内阻RS时,电源电压放大倍数= Ri∕(RS + Ri) （2分）=• Ri∕(RS+ Ri)= -94×1.6∕(0.5+1.6)=-71(倍) （6）交流负载线和直流负载线相交于Q 点（2分）三．（共10分）解:（1）（4分）IB≈15（V）/（RB+2（1+β）RE）=15/（1+2×101х10）=7μAVC=15-IC×RC=15-100×7×10-6×10K=8V（2）（4分）这是双端输入单端输出的差放电路,其差模放大倍数为（1+1.5)=-（3）（2分）RE电阻对差模信号不起作用，但共模信号在电阻上产生两倍电流的压降，有极强的共模信号负反馈，RE越大共模抑制比越高。
第二章，2— 4、二极管电路如图题 2.4所示，试判断图中的二极管是导通还是截止，并求出各电路的输出电压V 0设二极管的导通压降为0.7V 。
解：二极管导通V0 5.7V二极管 VD 1导通，二极管VD 2截止。
V00.7V的2— 5、电路如图题 2.5 所示，图中二极管是理想的，设输入电压u i10 sin t (V)时，试画出 u0 ( t )波形。
/ Vu0( a )10u/ V0( b )5ωtu0( c )/ V5u0( d )/ V510u0 ( e )/ V5u0( f )/ V52— 11、在晶体管放大电路中测得晶体管并区分 a、b、 c 三个极。
（基极）（发射极）3 个电极的电位如图题 2.11 所示，试判断晶体管的类型、材料，为 PNP 型 Ge 管（集电极）第三章3— 1、判断如下电路对正弦交流信号有无放大作用，并简述理由。
解：（a）无放大作用，缺少电阻R b，电源极性错误。
（b）无放大作用，电阻R b应接在电容 C 的右边。
电源极性错误。
（ c）无放大作用，电源极性错误。
（d）无放大作用，缺少电阻R c，输出短路。
（e）无放大作用，电容 Cb 使得输入短路。
（f ）无放大作用，基极无偏置，电源极性错误。
（g）无放大作用，二极管VD 使得输入短路。
（h）无放大作用，电容 Cb 使得输入短路。
（i）无放大作用，缺少电阻R c，输出短路。
2— 3、电路如图题 3.3 所示，设 BJT 的β=80，V BE =0.6V ，I CEO 及VCES可忽略不计。
试分析当开关S 分别置于 A 、B 、 C 三个位置时， BJT 各工作在输出特性曲线的哪个区域，并求出相应的集电极电流I C。
V CC12.5A解：I BS37R C80 4开关 S 置于 A 位置时：VCC VBE120.622.8 AIBSI B500R BBJT 工作在放大区域。
I C I B800.0228 1.824mA开关 S置于 B位置时：I B V CC V BE120.6A I BSR B28540BJT 工作在深度饱和区域。
电子设计基础训练_北京航空航天大学中国大学mooc课后章节答案期末考试题库2023年1.一个电阻的色环标识为“黄紫黑红棕”，那么其表示的电阻为多少？答案:47k2.三极管工作在放大区，则要求答案:发射结正偏，集电结反偏3.信号源设定输出信号为正弦波，频率为1kHz，幅度为1Vrms，则输出信号幅度的峰峰值为答案:2.828Vpp4.用数字示波器测量信号频率有多种方式，以下哪一种方式不适用于信号频率的测量答案:使用通道垂直测量功能5.一位七段数码管中，若要显示数字“3”，应点亮哪几个字段答案:abcdg6.下列关于驻极体话筒的说法中错误的是答案:不需要偏置电压即可正常工作7.在声控LED电路中，三极管处于下列哪种工作状态答案:放大区8.在声控LED电路中，47μF（电源正负极之间的电容）和1μF电容（驻极体话筒与三极管之间的电容）的作用分别是答案:47μF电容作用为滤波，1μF电容作用为耦合9.在自动闪灯电路中，三极管在下列哪两种工作状态间交替变换答案:截止区、饱和区10.有符号位二进制数的原码为（10110），则对应的十进制为答案:-611.-100对应的二进制补码为答案:1001110012.下列不属于组合电路的是答案:D触发器13.下列哪个函数不属于I/O口的基本操作函数答案:micros()14.编写下面一段程序，并上传到Arduino Uno板上，I/O9引脚输出信号为void setup() { pinMode(9,OUTPUT); }void loop() { analogWrite(9,200); }答案:占空比约为78%的PWM信号15.串口通信中，波特率的单位为答案:Baud16.下列关于串口的说法，错误的是答案:串口通信的发送端和接收端设定的波特率可以不同17.编写下面一段程序，并上传到Arduino Uno板上，计算机串口监视器显示为void setup() { Serial.begin(9600); Serial.Write(54); } void loop() { }答案:618.关于本课程中“Arduino超声波测距”实验中所用的超声模块HC-SR04，下列说法错误的是答案:Echo为超声波模块的输出，并将往返时间以电压值的形式返回给单片机19.下列关于超声波测距的原理说法正确的是答案:超声波测距是通过超声波模块发出信号，自动测出往返时间并返回，再进行后续计算得出距离的20.下列关于Arduino中函数pulseIn(pin,value,timeout)的说法错误的是答案:返回值代表脉冲持续时间，单位为ms。
班级学号：3 9 0 3
姓名：
注
意
密
封
线
内
不
得
答
题
！
北京航空航天大学自动化科学与电气工程学院试卷考试科目：电子技术基础2000学年—2001学年第二学期一、（10分）由N沟道增强型MOS场效应管与NPN型晶体三
极管构成的放大电路如图所示，已知g m、β、r be 。
1、画出交流等效电路；
2、写出输入电阻表达式；
3、写出输出电阻表达式；
4、写出放大倍数A = V o／Vs表达式；
二、（10分）判断下列电路：
1、判断反馈极性与组态：
2、用相位平衡条件判断能否起振：
Vo
V o
V I C
V I R
L V o
Vo R S
V S
C
+
-
3、 已知工作点稳定电路中晶体管的r be 较大。
当β增大2倍时，电路放大倍数如何变化？ ① 增大2倍； ② 基本不变；
③ 无法确定。
（答案： ） 三、（10分）方波发生电路如图。
1、定性画出Vc 与V o 波形； 2、写出振荡周期表达式；
四、（10分）功率放大电路如图，设功放管饱和压降Vces = 1V ，求：
1、最大输出功率Pom ；
2、产生最大输出时的输入电压有效值；
3、V BE 倍增电路由哪个晶体管构成？若该晶体管发生短路故障，输出波形将出 现什么失真？
4、RC
五、（10分）求出V o 值。
Vz V I V o Vo + V o - V I
V O V I。
