大断面矩形顶管施工技术一、矩形顶管简介矩形顶管法是借助顶推设备（液压千斤顶）将管节从工作坑（始发井）内穿过土层一直推到接收坑（到达井）内，依靠顶管机刀盘不断地切削土屑，由螺旋机将切削的土屑排出，并通过洞内水平运输至始发井口吊出。
边顶进，边切削，边排土，将管道逐段向前铺设的一种非开挖施工技术。
1.2 矩形顶管适用范围矩形顶管工艺适用范围如图1.2-1所示。
地铁出入口过街通道地下综合管廊穿越铁路、河流等图1.2-1 矩形顶管适用范围示意图1.3 矩形顶管施工优缺点1.3.1 矩形顶管工优点（1）施工占地面积小、噪音低、无扬尘；（2）不开挖路面、不封闭交通、不改迁管线；（3）在同等截面下，矩形隧道比圆形隧道能更有效的利用地下空间；（4）施工对周围土体扰动小，能有效控制地面和管线沉降；1.3.2 矩形顶管工缺点根据顶管机设计，顶管螺旋机出土最大粒径为250mm，，施工中有可能会遇到顶管机无法排出的较大孤石。
在遇到顶管机无法排出的孤石时需于地面确定孤石位置进行临时交通疏解，开挖取出孤石。
二、大断面矩形顶管机介绍顶管机根据矩形顶管设计尺寸及地层情况进行设计制造，主要由切削搅拌系统、驱动系统、纠偏及液压系统、出渣系统、顶推系统、测量显示系统、电气操作系统等组成。
2.1 切削搅拌系统矩形顶管配置了6个辐条式刀盘，刀盘开口率70%以上，采用3前3后平行轴式布置,相邻刀盘的切削区域相互交叉，开挖覆盖率能达到93%~95%。
考虑要通过加固区，在前盾切口环全圆布置切刀，对盲区进行主要切削。
刀盘切削下来的土体充满整个土仓，并经过刀盘附带的搅拌棒充分搅拌均匀后，由底部螺机出土孔进行出土。
2.2 驱动系统(1)驱动形式：变频驱动；(2)速度：0～1.16 rpm，无级变速；(3)最大理论扭矩：1444kN·m（单个刀盘）(4)驱动功率：30kw×6×6（6组）2.3 出渣系统螺旋输送机结构包括壳体、轴式叶片、驱动装置、尾部闸门几部分。
一、工程概况顶管作业是指在地表不挖槽的情况下，通过顶管设备将管道从起点顶至终点的一种施工方法。
本工程采用顶管作业安装施工，适用于地下管道施工，可减少对地面交通、建筑物的干扰，提高施工效率。
二、施工方案1. 工作井、接收井的设置在需穿越的构筑物两端设置工作井及接收井。
工作井作为顶管机的工作场地，须满足顶管过程中结构的稳定安全，且截面设计必须满足千斤顶、后背尺寸要求，必须满足管道顶进施工的需要和后期使用的需要。

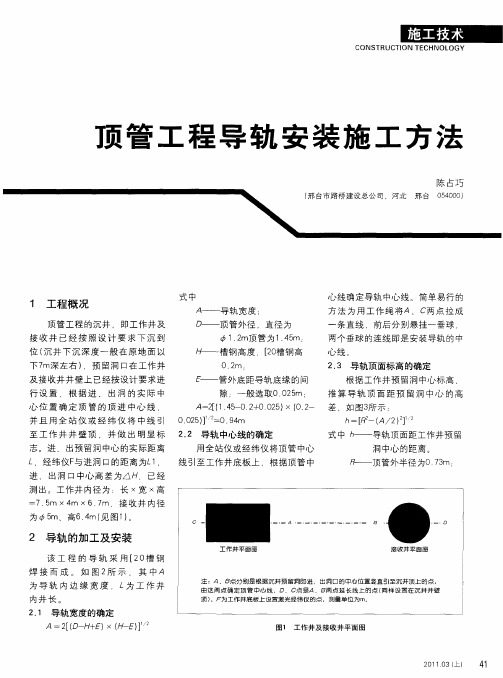

2. 导轨基础及后背处理（1）导轨采用重轨，由于混凝土管自重较大，摩擦力相应较大，采用底板基础上合适位置预埋钢板，与钢轨焊为一体。
导轨安装顺直、平行、等高，轴线与管道轴线重合。
（2）后背作为千斤顶的支撑结构，要有足够的强度，且压缩变形要均匀。
3. 顶镐支架、顶镐、油站安装（1）顶镐安装要求水平、等高、对称、纵向坡度与管道设计坡度一致。
（2）顶镐安装固定在支架上，不能发生横向位移。
（3）油站液压系统安放在侧壁靠近后靠背侧结实原土上，安装好后油管应顺直，避免转角，保证油路畅通，油管盘好用钢丝固定后，避免工人误踩。
4. 顶管设备安装（1）顶管设备进场，验收起重机械、钢丝绳电动葫芦等设备。
（2）工作坑开挖，确保工作坑深度、宽度、长度满足施工要求。
（3）顶管设备安装，包括铺设轨道、洞口穿墙孔等。
（4）调运顶管到轨道上，钢筋等材料按照施工图纸要求进行焊接。
5. 顶进及出土（1）启动顶管设备，按照设计坡度顶进管道。
（2）出土作业，将管道顶进过程中产生的土方运走。
（3）测量及纠偏，确保管道顶进过程中的偏差在允许范围内。
6. 管道连接及检查（1）管道连接，按照施工图纸要求进行焊接、连接。
（2）管道检查，检查管道的连接质量、焊接质量等。
（3）验收，确保管道满足设计要求。
三、施工流程1. 施工准备（1）测量高程及轴线。
（2）挖顶管工作坑。
（3）铺顶管导轨。
（4）设置顶进后背。
（5）安装顶进设备及吊放管节。
2. 顶进及出土（1）挖土顶进。
