普通混凝土配合比设计规程《JGJ 55-2011》

普通混凝土配合比设计规程《JGJ 55-2011》3 基本规定3.0.1 混凝土配合比设计应满足混凝土配制强度、拌合物性能、力学性能和耐久性能的设计要求。

混凝土拌合物性能、力学性能和耐久性能的试验方法应分别符合现行国家标准《普通混凝土拌合物性能试验方法标准》GB/T50080、《普通混凝土力学性能试验方法标准》GB/T50081和《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082的规定。

3.0.2 混凝土配合比设计应采用工程实际使用的原材料，并应满足国家现行标准的有关要求；配合比设计应以干燥状态骨料为基准，细骨料含水率应小于0.5%，粗骨料含水率应小于0.2%。

3.0.3 混凝土的最大水胶比应符合《混凝土结构设计规范》GB50010的规定。

3.0.4 混凝土的最小胶凝材料用量应符合表 3.0.4的规定，配制C15及其以下强度等级的混凝土，可不受表3.0.4的限制。

表3.0.4 混凝土的最小胶凝材料用量最大水胶比最小胶凝材料用量(kg/m3)素混凝土钢筋混凝土预应力混凝土0.60 250 280 3000.55 280 300 3000.50 320≤0.453303.0.5矿物掺合料在混凝土中的掺量应通过试验确定。

钢筋混凝土中矿物掺合料最大掺量宜符合表 3.0.5-1的规定；预应力钢筋混凝土中矿物掺合料最大掺量宜符合表 3.0.5-2的规定。

表3.0.5-1 钢筋混凝土中矿物掺合料最大掺量矿物掺合料种类水胶比最大掺量（%）硅酸盐水泥普通硅酸盐水泥粉煤灰≤0.40≤45≤35＞0.40 ≤40≤30粒化高炉矿渣粉≤0.40≤65≤55＞0.40 ≤55≤45钢渣粉－≤30≤20磷渣粉－≤30≤20硅灰－≤10≤10复合掺合料≤0.40≤60≤50＞0.40 ≤50≤40注：①采用硅酸盐水泥和普通硅酸盐水泥之外的通用硅酸盐水泥时，混凝土中水泥混合材和矿物掺合料用量之和应不大于按普通硅酸盐水泥用量20%计算混合材和矿物掺合料用量之和；②对基础大体积混凝土，粉煤灰、粒化高炉矿渣粉和复合掺合料的最大掺量可增加5％；③复合掺合料中各组分的掺量不宜超过任一组分单掺时的最大掺量。

完美WORD 格式提高胶凝材料用量，降低水胶比，增加砼的密实度即可。

××××商混站试验室：××××××有限公司试验室作业指导书 文件编号： LH/W ·B 008-2011第A 版 第1次修订普通混凝土配合比设计规程第64页 共 页颁布日期 ： 2011年10月20日普通混凝土配合比设计规程（JGJ55-2011）总则1.0.1 为规范普通混凝土配合比设计方法，满足设计和施工要求，保证混凝土工程质量并且达到经济合理，制定本规程。

1.0.2 本规程适用于工业与民用建筑及一般构筑物所采用的普通混凝土配合比设计。

• 除一些专业工程以及特殊构筑物的混凝土1.0.3 普通混凝土配合比设计除应符合本规程的规定外，尚应符合国家现行有关标准的规定。

术语、符号2.1 术语2.1.1普通混凝土：干表观密度为 2000kg/m3～2800kg/m3的混凝土。

（在建工行业，普通混凝土简称混凝土，是指水泥混凝土）2.1.2干硬性混凝土：拌合物坍落度小于10mm 且须用维勃稠度（s ）表示其稠度的混凝土。

（维勃稠度可以合理表示坍落度很小甚至为零的混凝土拌合物稠度，维勃稠度等级划分为5个。

）等级 维勃稠度（s ）V0 ≥31V1 30~21V2 20~11V3 10~6V4 5~32.1.3塑性混凝土：拌合物坍落度为10mm ～90mm 的混凝土。

2.1.4流动性混凝土：拌合物坍落度为100mm ～150mm 的混凝土。

2.1.5大流动性混凝土：拌合物坍落度不低于160mm 的混凝土。

坍落度等级划分为5个等级。

等级 坍落度（mm ）S1 10～40S2 50～90S3 100~150S4 160~210S5 ≥2202.1.6 抗渗混凝土：抗渗等级不低于P6的混凝土。

2.1.7 抗冻混凝土：抗冻等级不低于F50的混凝土。

普通混凝土配合比设计规程（JGJ55-2011）总则1.0.1 为规范普通混凝土配合比设计方法，满足设计和施工要求，保证混凝土工程质量并且达到经济合理，制定本规程。

1.0.2 本规程适用于工业与民用建筑及一般构筑物所采用的普通混凝土配合比设计。

除一些专业工程以及特殊构筑物的混凝土1.0.3 普通混凝土配合比设计除应符合本规程的规定外，尚应符合国家现行有关标准的规定。

术语、符号2.1术语2.1.1普通混凝土：干表观密度为2000kg/m3～2800kg/m3的混凝土。

（在建工行业，普通混凝土简称混凝土，是指水泥混凝土）2.1.2干硬性混凝土：拌合物坍落度小于10mm且须用维勃稠度（s）表示其稠度的混凝土。

（维勃稠度可以合理表示坍落度很小甚至为零的混凝土拌合物稠度，维勃稠度等级划分为5个。

）2.1.3塑性混凝土：拌合物坍落度为10mm～90mm的混凝土。

2.1.4流动性混凝土：拌合物坍落度为100mm～150mm的混凝土。

2.1.5大流动性混凝土：拌合物坍落度不低于160mm的混凝土。

坍落度等级划分为5个等级。

2.1.6 抗渗混凝土：抗渗等级不低于P6的混凝土。

2.1.7 抗冻混凝土：抗冻等级不低于F50的混凝土。

（均指设计提出要求的抗渗或抗冻混凝土）2.1.9 泵送混凝土：可在施工现场通过压力泵及输送管道进行浇筑的混凝土。

（包括流动性混凝土和大流动性混凝土，泵送时坍落度不小于100mm。

）2.1.10大体积混凝土：体积较大的、可能由胶凝材料水化热引起的温度应力导致有害裂缝的结构混凝土。

（大体积混凝土也可以定义为，混凝土结构物实体最小几何尺寸不小于1m 的大体量混凝土，或预计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土。

）2.1.11 胶凝材料：混凝土中水泥和矿物掺合料的总称。

2.1.12 胶凝材料用量：混凝土中水泥用量和矿物掺合料用量之和。

（胶凝材料和胶凝材料用量的术语和定义在混凝土工程技术领域已被广泛接受）2.1.13 水胶比：混凝土中用水量与胶凝材料用量的质量比。

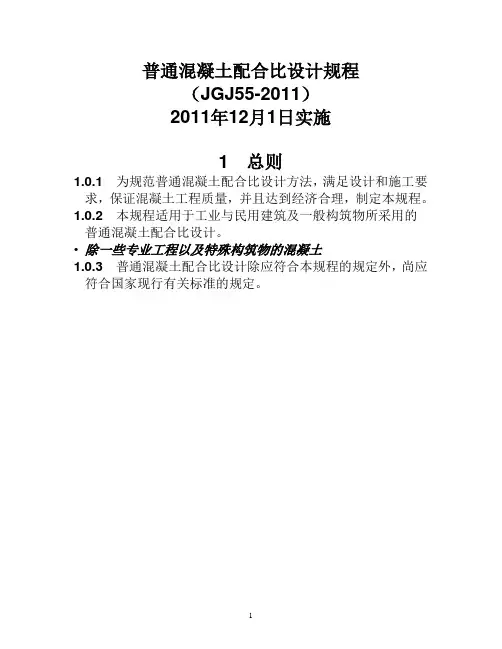

普通混凝土配合比设计规程（JGJ55-2011）2011年12月1日实施1 总则1.0.1为规范普通混凝土配合比设计方法，满足设计和施工要求，保证混凝土工程质量，并且达到经济合理，制定本规程。

1.0.2 本规程适用于工业与民用建筑及一般构筑物所采用的普通混凝土配合比设计。

•除一些专业工程以及特殊构筑物的混凝土1.0.3 普通混凝土配合比设计除应符合本规程的规定外，尚应符合国家现行有关标准的规定。

2 术语、符号2.1 术语2.1.1普通混凝土：干表观密度为2000kg/m3～2800kg/m3的混凝土。

（在建工行业，普通混凝土简称混凝土，是指水泥混凝土）2.1.2干硬性混凝土：拌合物坍落度小于10mm且须用维勃稠度（s）表示其稠度的混凝土。

（维勃稠度可以合理表示坍落度很小甚至为零的混凝土拌合物稠度，维勃稠度等级划分为5个。

）等级维勃稠度（s）V0 ≥31V1 30~21V2 20~11V3 10~6V4 5~32.1.3塑性混凝土：拌合物坍落度为10mm～90mm的混凝土。

2.1.4流动性混凝土：拌合物坍落度为100mm～150mm的混凝土。

2.1.5大流动性混凝土：拌合物坍落度不低于160mm的混凝土。

坍落度等级划分为5个等级。

等级坍落度（mm）S1 10～40S2 50～90S3 100~150S4 160~210S5 ≥2202.1.6抗渗混凝土：抗渗等级不低于P6的混凝土。

2.1.7抗冻混凝土：抗冻等级不低于F50的混凝土。

（均指设计提出要求的抗渗或抗冻混凝土）2.1.9泵送混凝土：可在施工现场通过压力泵及输送管道进行浇筑的混凝土。

（包括流动性混凝土和大流动性混凝土，泵送时坍落度不小于100mm。

）2.1.10大体积混凝土：体积较大的、可能由胶凝材料水化热引起的温度应力导致有害裂缝的结构混凝土。

•（大体积混凝土也可以定义为，混凝土结构物实体最小几何尺寸不小于1m的大体量混凝土，或预计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土。

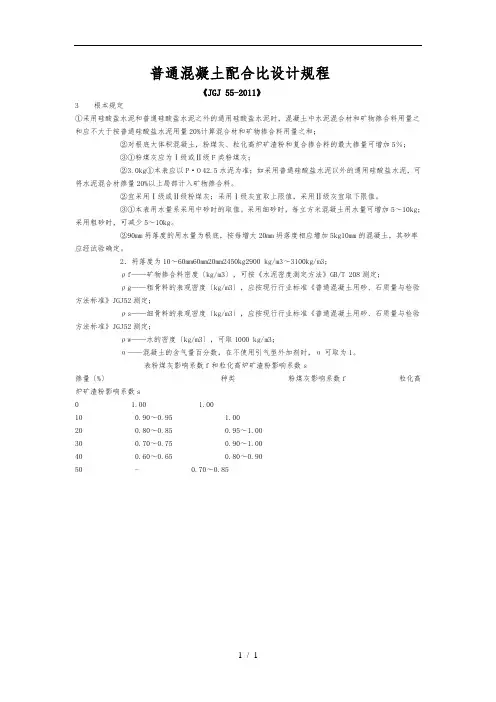

普通混凝土配合比设计规程《JGJ 55-2011》3 根本规定①采用硅酸盐水泥和普通硅酸盐水泥之外的通用硅酸盐水泥时，混凝土中水泥混合材和矿物掺合料用量之和应不大于按普通硅酸盐水泥用量20%计算混合材和矿物掺合料用量之和；②对根底大体积混凝土，粉煤灰、粒化高炉矿渣粉和复合掺合料的最大掺量可增加5％；③①粉煤灰应为Ⅰ级或Ⅱ级F类粉煤灰；②3.0kg①本表应以P·O 42.5水泥为准；如采用普通硅酸盐水泥以外的通用硅酸盐水泥，可将水泥混合材掺量20%以上局部计入矿物掺合料。

②宜采用Ⅰ级或Ⅱ级粉煤灰；采用Ⅰ级灰宜取上限值，采用Ⅱ级灰宜取下限值。

③①本表用水量系采用中砂时的取值。

采用细砂时，每立方米混凝土用水量可增加5～10kg；采用粗砂时，可减少5～10kg。

②90mm坍落度的用水量为根底，按每增大20mm坍落度相应增加5kg10mm的混凝土，其砂率应经试验确定。

2．坍落度为10～60mm60mm20mm2450kg2900 kg/m3～3100kg/m3；ρf——矿物掺合料密度〔kg/m3〕，可按《水泥密度测定方法》GB/T 208测定；ρg——粗骨料的表观密度〔kg/m3〕，应按现行行业标准《普通混凝土用砂、石质量与检验方法标准》JGJ52测定；ρs——细骨料的表观密度〔kg/m3〕，应按现行行业标准《普通混凝土用砂、石质量与检验方法标准》JGJ52测定；ρw——水的密度〔kg/m3〕，可取1000 kg/m3；α——混凝土的含气量百分数，在不使用引气型外加剂时，α可取为1。

表粉煤灰影响系数f和粒化高炉矿渣粉影响系数s掺量〔%〕种类粉煤灰影响系数f 粒化高炉矿渣粉影响系数s0 1.00 1.0010 0.90～0.95 1.0020 0.80～0.85 0.95～1.0030 0.70～0.75 0.90～1.0040 0.60～0.65 0.80～0.9050 - 0.70～0.851 / 1。

《普通混凝土配合比设计规程》（JGJ 55-2011）简介配合比设计是混凝土设计、生产和应用中的最重要环节之一，配合比设计成功与否，决定了混凝土的技术先进性、成本可控性和发展可持续性等问题。

早在上世纪70年代末、针对原建设部下达的“使用新标准水泥配制混凝土”研究课题，中国建筑科学研究院组织有关单位进行了混凝土配制技术研究，该研究成果经建设部组织全国性验证，对科学合理地在全国范围内解决水泥新标准使用起到重要作用。

为统一我国混凝土配制的方法和步骤，并为混凝土配合比设计者提供基础技术参数，在上述研究成果基础上，中国建筑科学研究院主编了《普通混凝土配合比设计规程》（JGJ55）（以下简称《规程》）。

为配合比设计者提供了易于操作、程序简单的快捷配制技术。

自《规程》颁布实施以来，被广泛用于基础建设、轨道交通、市政环卫、工业与民用建筑、海港工程、铁路工程等领域。

对我国混凝土的推广、应用和发展起到基础性作用。

随着现代混凝土技术的快速发展，配合比设计面临新的挑战，例如：以耐久性能为设计指标、矿物掺合料的种类和掺量不断增多、普遍应用外加剂、特殊性能要求增多等。

因此，《普通混凝土配合比设计规程》（JGJ55）需修订完善。

经中国建筑科学研究院申请，《规程》被列入原建设部《2005年度工程建设标准规范制订、修订计划(第一批)》，并于2010年11月完成编制和通过审查。

住房和城乡建设部于2011年4月22日发布公告，批准本《规程》为行业标准，编号为JGJ55-2011，自2011年12月1日起实施。

其中，第6.2.5条为强制性条文。

原《普通混凝土配合比设计规程》（JGJ55-2000）同时废止。

2 主要修订内容《规程》共分7章，主要内容如下：（1）总则提出《规程》的编制目的和适用范围。

《规程》适用于工业与民用建筑及一般构筑物所采用的普通混凝土配合比设计。

（2）术语、符号增加了胶凝材料、胶凝材料用量、水胶比、矿物掺合料掺量和外加剂掺量等5个术语，上述术语在混凝土工程技术领域已被普遍接受。
