材料科学基础作业答案

材料科学基础习题与参考答案（doc14页）完美版第⼀章材料的结构⼀、解释以下基本概念空间点阵、晶格、晶胞、配位数、致密度、共价键、离⼦键、⾦属键、组元、合⾦、相、固溶体、中间相、间隙固溶体、置换固溶体、固溶强化、第⼆相强化。

⼆、填空题1、材料的键合⽅式有四类，分别是（），（），（），（）。

2、⾦属原⼦的特点是最外层电⼦数（），且与原⼦核引⼒（），因此这些电⼦极容易脱离原⼦核的束缚⽽变成（）。

3、我们把原⼦在物质内部呈（）排列的固体物质称为晶体，晶体物质具有以下三个特点，分别是（），（），（）。

4、三种常见的⾦属晶格分别为（），（）和（）。

5、体⼼⽴⽅晶格中，晶胞原⼦数为（），原⼦半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶⾯为（），晶胞中⼋⾯体间隙个数为（），四⾯体间隙个数为（），具有体⼼⽴⽅晶格的常见⾦属有（）。

6、⾯⼼⽴⽅晶格中，晶胞原⼦数为（），原⼦半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶⾯为（），晶胞中⼋⾯体间隙个数为（），四⾯体间隙个数为（），具有⾯⼼⽴⽅晶格的常见⾦属有（）。

7、密排六⽅晶格中，晶胞原⼦数为（），原⼦半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶⾯为（），具有密排六⽅晶格的常见⾦属有（）。

8、合⾦的相结构分为两⼤类，分别是（）和（）。

9、固溶体按照溶质原⼦在晶格中所占的位置分为（）和（），按照固溶度分为（）和（），按照溶质原⼦与溶剂原⼦相对分布分为（）和（）。

10、影响固溶体结构形式和溶解度的因素主要有（）、（）、（）、（）。

11、⾦属化合物（中间相）分为以下四类，分别是（），（），（），（）。

12、⾦属化合物（中间相）的性能特点是：熔点（）、硬度（）、脆性（），因此在合⾦中不作为（）相，⽽是少量存在起到第⼆相（）作⽤。

13、CuZn、Cu5Zn8、Cu3Sn的电⼦浓度分别为（），（），（）。

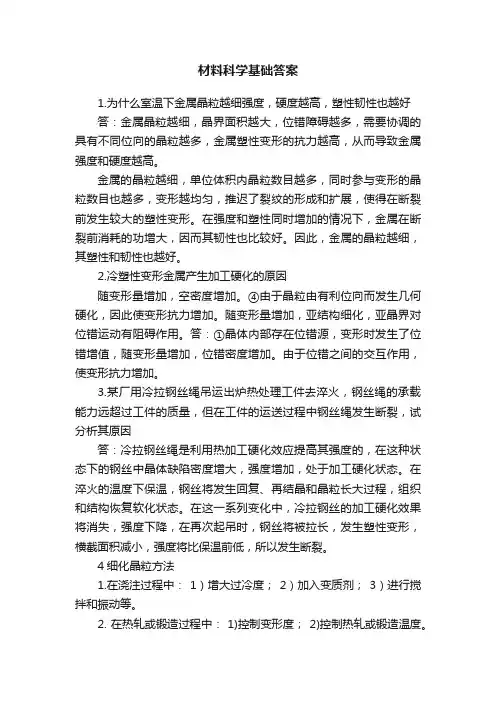

材料科学基础答案1.为什么室温下金属晶粒越细强度，硬度越高，塑性韧性也越好答：金属晶粒越细，晶界面积越大，位错障碍越多，需要协调的具有不同位向的晶粒越多，金属塑性变形的抗力越高，从而导致金属强度和硬度越高。

金属的晶粒越细，单位体积内晶粒数目越多，同时参与变形的晶粒数目也越多，变形越均匀，推迟了裂纹的形成和扩展，使得在断裂前发生较大的塑性变形。

在强度和塑性同时增加的情况下，金属在断裂前消耗的功增大，因而其韧性也比较好。

因此，金属的晶粒越细，其塑性和韧性也越好。

2.冷塑性变形金属产生加工硬化的原因随变形量增加，空密度增加。

④由于晶粒由有利位向而发生几何硬化，因此使变形抗力增加。

随变形量增加，亚结构细化，亚晶界对位错运动有阻碍作用。

答：①晶体内部存在位错源，变形时发生了位错增值，随变形量增加，位错密度增加。

由于位错之间的交互作用，使变形抗力增加。

3.某厂用冷拉钢丝绳吊运出炉热处理工件去淬火，钢丝绳的承载能力远超过工件的质量，但在工件的运送过程中钢丝绳发生断裂，试分析其原因答：冷拉钢丝绳是利用热加工硬化效应提高其强度的，在这种状态下的钢丝中晶体缺陷密度增大，强度增加，处于加工硬化状态。

在淬火的温度下保温，钢丝将发生回复、再结晶和晶粒长大过程，组织和结构恢复软化状态。

在这一系列变化中，冷拉钢丝的加工硬化效果将消失，强度下降，在再次起吊时，钢丝将被拉长，发生塑性变形，横截面积减小，强度将比保温前低，所以发生断裂。

4细化晶粒方法1.在浇注过程中： 1）增大过冷度； 2）加入变质剂； 3）进行搅拌和振动等。

2. 在热轧或锻造过程中： 1)控制变形度； 2)控制热轧或锻造温度。

3. 在热处理过程中：控制加热和冷却工艺参数利用相变重结晶来细化晶粒。

4. 对冷变形后退火态使用的合金： 1)控制变形度； 2)控制再结晶退火温度和时间5、试说明滑移，攀移及交滑移的条件，过程和结果，并阐述如何确定位错滑移运动的方向。

解答：滑移：切应力作用、切应力大于临界分切应力；台阶攀移：纯刃位错、正应力、热激活原子扩散；多余半原子面的扩大与缩小交滑移：纯螺位错、相交位错线的多个滑移面；位错增殖位错滑移运动的方向，外力方向与b一致时从已滑移区→未滑移区。

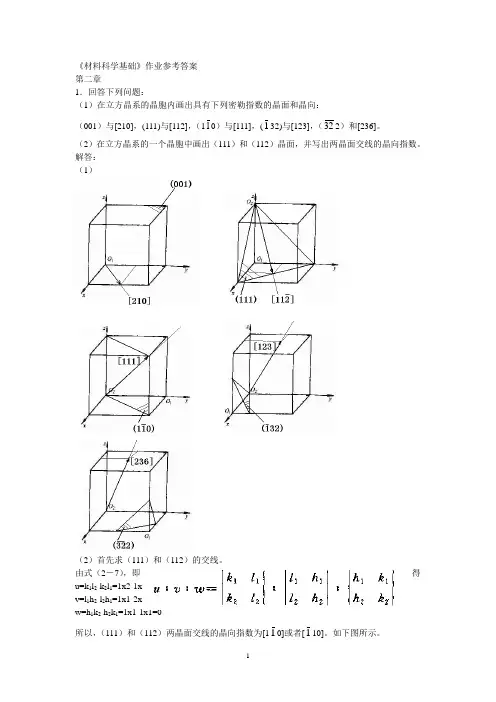

《材料科学基础》作业参考答案第二章1．回答下列问题：（1）在立方晶系的晶胞内画出具有下列密勒指数的晶面和晶向：（001）与[210]，(111)与[112]，（110）与[111]，(132)与[123]，（322）和[236]。

（2）在立方晶系的一个晶胞中画出（111）和（112）晶面，并写出两晶面交线的晶向指数。

解答：（1）（2）首先求（111）和（112）的交线。

由式（2－7），即得u=k1l2-k2l1=1x2-1x1=1v=l1h2-l2h1=1x1-2x1=-1w=h1k2-h2k1=1x1-1x1=0所以，（111）和（112）两晶面交线的晶向指数为[110]或者[110]。

如下图所示。

3 立方晶系的{111}、{110}、{123}晶面族各包括多少晶面？写出它们的密勒指数。

解答：++++++++=)213()231()321()132()312()321()231()123(}123{+++++++)312()132()213()123()132()312()231()132()123()213()321()231()213()123()312()321(++++++++注意：书中有重复的。

如（111）与（111）应为同一晶面，只是位于坐标原点的位置不同。

6．（略）7．（题略） （1）(2)用公式求。

(3) 用公式 求。

（1）d(100)=0.286nmd(110)=0.202nmd(123)=0.076nm显然，d(100)最大。

hkl d =(2) d(100)=0.365nmd(111)=0.211nmd(112)=0.149nm显然，d(100)最大。

(3) d(1120)=0.1605 nmd(1010)=0.278nmd(1012)=0.190nm显然，d(1010)最大。

由（1）、（2）、（3）得低指数的面间距较大，而高指数的晶面间距则较小8．回答下列问题：（1）通过计算判断（110）、（132）、（311）晶面是否属于同一晶带？（2）求（211）和（110）晶面的晶带轴，并列出五个属于该晶带的晶面的密勒指数。

材料科学基础试题及答案一、名词解释（每题5分，共25分）1. 晶体缺陷2. 扩散3. 塑性变形4. 应力5. 比热容二、选择题（每题2分，共20分）1. 下列哪种材料属于金属材料？A. 玻璃B. 塑料C. 陶瓷D. 铜2. 下列哪种材料属于陶瓷材料？A. 铁B. 铝C. 硅酸盐D. 聚合物3. 下列哪种材料属于高分子材料？A. 玻璃B. 钢铁C. 聚乙烯D. 陶瓷4. 下列哪种材料属于半导体材料？A. 铜B. 铝C. 硅D. 铁5. 下列哪种材料属于绝缘体？A. 铜B. 铝C. 硅D. 玻璃三、简答题（每题10分，共30分）1. 请简述晶体结构的基本类型及其特点。

2. 请简述塑性变形与弹性变形的区别。

3. 请简述材料的热传导原理。

四、计算题（每题15分，共30分）1. 计算一个碳化硅晶体的体积。

已知碳化硅的晶胞参数：a=4.05 Å，b=4.05 Å，c=8.85 Å，α=β=γ=90°。

2. 计算在恒定温度下，将一个100 cm³的铜块加热100℃所需的热量。

已知铜的比热容为0.39J/(g·℃)，铜的密度为8.96 g/cm³。

五、论述题（每题20分，共40分）1. 论述材料科学在现代科技发展中的重要性。

2. 论述材料制备方法及其对材料性能的影响。

答案：一、名词解释（每题5分，共25分）1. 晶体缺陷：晶体在生长过程中，由于外界环境的影响，导致其内部结构出现不完整或不符合理想周期性排列的现象。

2. 扩散：物质由高浓度区域向低浓度区域自发地移动的过程。

3. 塑性变形：材料在受到外力作用下，能够产生永久变形而不恢复原状的性质。

4. 应力：单位面积上作用于材料上的力。

5. 比热容：单位质量的物质温度升高1℃所吸收的热量。

二、选择题（每题2分，共20分）1. D2. C3. C4. C5. D三、简答题（每题10分，共30分）1. 晶体结构的基本类型及其特点：晶体结构的基本类型有立方晶系、四方晶系、六方晶系和单斜晶系。

绪论一、填空题1、材料科学主要研究的核心问题是结构和性能的关系。

材料的结构是理解和控制性能的中心环节，结构的最微细水平是原子结构，第二个水平是原子排列方式，第三个水平是显微组织。

2. 根据材料的性能特点和用途，材料分为结构材料和功能材料两大类。

根据原子之间的键合特点，材料分为金属、陶瓷、高分子和复合材料四大类。

第一章材料的原子结构一、填空题1. 金属材料中原子结合以金属键为主，陶瓷材料（无机非金属材料）以共价键和离子键结合键为主，聚合物材料以共价键和氢键以及范德华键为主。

第二章材料的结构一、填空题1、晶体是基元（原子团）以周期性重复方式在三维空间作有规则的排列的固体。

2、晶体与非晶体的最根本区别是晶体原子排布长程有序，而非晶体是长程无序短程有序。

3、晶胞是晶体结构中的最小单位。

4、根据晶体的对称性，晶系有三大晶族，七大晶系，十四种布拉菲Bravais点阵，三十二种点群，230种空间群。

5、金属常见的晶格类型有体心立方、面心立方、密排六方。

6、fcc晶体的最密排方向为<110>，最密排面为{111}，最密排面的堆垛顺序为ABCABCABCABC……。

7、fcc晶体的致密度为0.74，配位数为12，原子在（111）面上的原子配位数为6。

8、bcc晶体的最密排方向为<111>，最密排面为{110}，致密度为0.68，配位数为8。

9、晶体的宏观对称要素有对称点、对称轴、对称面。

10、CsCl型结构属于简单立方格子，NaCl型结构属于面心立方格子，CaF2型结构属于面心立方格子。

11、MgO晶体具有NaCl型结构，其对称型是3 L44L36L29PC，晶族是高级晶族，晶系是立方晶系，晶体的键型是离子键。

12、硅酸盐晶体结构中的基本结构单元是硅氧四面体[SiO4]。

？13、几种硅酸盐晶体的络阴离子分别为[Si2O7]6-、[Si2O6]4-、[Si4O10]4-、[AlSi3O8]1-，它们的晶体结构类型分别为组群状，链状，层状，和架状。

第一章材料的结构一、解释以下基本概念空间点阵、晶格、晶胞、配位数、致密度、共价键、离子键、金属键、组元、合金、相、固溶体、中间相、间隙固溶体、置换固溶体、固溶强化、第二相强化。

二、填空题1、材料的键合方式有四类，分别是（），（），（），（）。

2、金属原子的特点是最外层电子数（），且与原子核引力（），因此这些电子极容易脱离原子核的束缚而变成（）。

3、我们把原子在物质内部呈（）排列的固体物质称为晶体，晶体物质具有以下三个特点，分别是（），（），（）。

4、三种常见的金属晶格分别为（），（）和（）。

5、体心立方晶格中，晶胞原子数为（），原子半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶面为（），晶胞中八面体间隙个数为（），四面体间隙个数为（），具有体心立方晶格的常见金属有（）。

6、面心立方晶格中，晶胞原子数为（），原子半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶面为（），晶胞中八面体间隙个数为（），四面体间隙个数为（），具有面心立方晶格的常见金属有（）。

7、密排六方晶格中，晶胞原子数为（），原子半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶面为（），具有密排六方晶格的常见金属有（）。

8、合金的相结构分为两大类，分别是（）和（）。

9、固溶体按照溶质原子在晶格中所占的位置分为（）和（），按照固溶度分为（）和（），按照溶质原子与溶剂原子相对分布分为（）和（）。

10、影响固溶体结构形式和溶解度的因素主要有（）、（）、（）、（）。

11、金属化合物（中间相）分为以下四类，分别是（），（），（），（）。

12、金属化合物（中间相）的性能特点是：熔点（）、硬度（）、脆性（），因此在合金中不作为（）相，而是少量存在起到第二相（）作用。

13、CuZn、Cu5Zn8、Cu3Sn的电子浓度分别为（），（），（）。

14、如果用M表示金属，用X表示非金属，间隙相的分子式可以写成如下四种形式，分别是（），（），（），（）。

第一章材料的结构一、解释以下基本概念空间点阵、晶格、晶胞、配位数、致密度、共价键、离子键、金属键、组元、合金、相、固溶体、中间相、间隙固溶体、置换固溶体、固溶强化、第二相强化.二、填空题1、材料的键合方式有四类，分别是（），( )，（）,（）.2、金属原子的特点是最外层电子数（），且与原子核引力（），因此这些电子极容易脱离原子核的束缚而变成( ）。

3、我们把原子在物质内部呈( ）排列的固体物质称为晶体，晶体物质具有以下三个特点，分别是（）,（ )，（ ).4、三种常见的金属晶格分别为（）,( ）和（）.5、体心立方晶格中，晶胞原子数为（ ),原子半径与晶格常数的关系为( )，配位数是（）,致密度是( ）,密排晶向为（）,密排晶面为（ )，晶胞中八面体间隙个数为（），四面体间隙个数为（ )，具有体心立方晶格的常见金属有（）。

6、面心立方晶格中，晶胞原子数为（ ),原子半径与晶格常数的关系为（），配位数是( )，致密度是（），密排晶向为( )，密排晶面为（）,晶胞中八面体间隙个数为( )，四面体间隙个数为（），具有面心立方晶格的常见金属有（）。

7、密排六方晶格中,晶胞原子数为（），原子半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（ ),密排晶面为（），具有密排六方晶格的常见金属有( ）。

8、合金的相结构分为两大类，分别是（）和( ）。

9、固溶体按照溶质原子在晶格中所占的位置分为（）和（）,按照固溶度分为（）和（），按照溶质原子与溶剂原子相对分布分为（）和（）。

10、影响固溶体结构形式和溶解度的因素主要有（）、（）、（）、（）。

11、金属化合物（中间相）分为以下四类，分别是( ），( ），( ），( )。

12、金属化合物(中间相）的性能特点是：熔点（）、硬度（ )、脆性（）,因此在合金中不作为（）相，而是少量存在起到第二相（）作用。

13、CuZn、Cu5Zn8、Cu3Sn的电子浓度分别为（），( )，( ）.14、如果用M表示金属，用X表示非金属，间隙相的分子式可以写成如下四种形式，分别是（ )，（），（ )，( ）.15、Fe3C的铁、碳原子比为（)，碳的重量百分数为（），它是( ）的主要强化相。

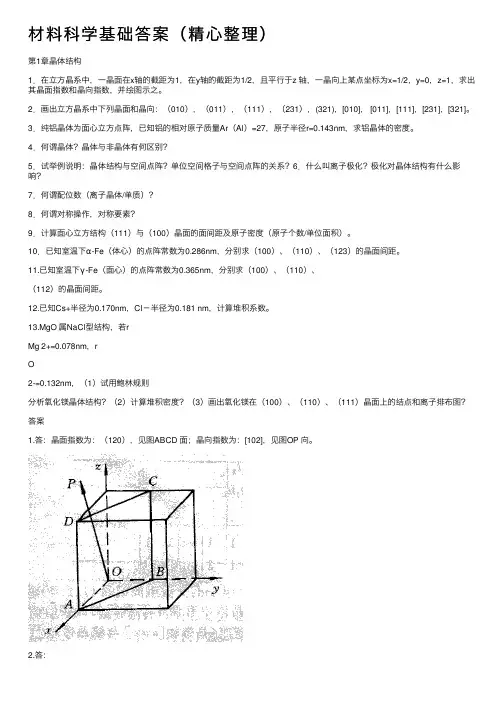

材料科学基础答案（精⼼整理）第1章晶体结构1．在⽴⽅晶系中，⼀晶⾯在x轴的截距为1，在y轴的截距为1/2，且平⾏于z 轴，⼀晶向上某点坐标为x=1/2，y=0，z=1，求出其晶⾯指数和晶向指数，并绘图⽰之。

2．画出⽴⽅晶系中下列晶⾯和晶向：（010），（011），（111），（231），(321)，[010]， [011]，[111]，[231]，[321]。

3．纯铝晶体为⾯⼼⽴⽅点阵，已知铝的相对原⼦质量Ar（Al）=27，原⼦半径r=0.143nm，求铝晶体的密度。

4．何谓晶体？晶体与⾮晶体有何区别？5．试举例说明：晶体结构与空间点阵？单位空间格⼦与空间点阵的关系？6．什么叫离⼦极化？极化对晶体结构有什么影响？7．何谓配位数（离⼦晶体/单质）？8．何谓对称操作，对称要素？9．计算⾯⼼⽴⽅结构（111）与（100）晶⾯的⾯间距及原⼦密度（原⼦个数/单位⾯积）。

10．已知室温下α-Fe（体⼼）的点阵常数为0.286nm，分别求（100）、（110）、（123）的晶⾯间距。

11.已知室温下γ-Fe（⾯⼼）的点阵常数为0.365nm，分别求（100）、（110）、（112）的晶⾯间距。

12.已知Cs+半径为0.170nm，Cl－半径为0.181 nm，计算堆积系数。

13.MgO 属NaCl型结构，若rMg 2+=0.078nm，rO2-=0.132nm，（1）试⽤鲍林规则分析氧化镁晶体结构？（2）计算堆积密度？（3）画出氧化镁在（100）、（110）、（111）晶⾯上的结点和离⼦排布图？答案1.答：晶⾯指数为：（120），见图ABCD ⾯；晶向指数为：[102]，见图OP 向。

2.答：3. 4. 5.6. 答：离⼦极化：在离⼦紧密堆积时，带电荷的离⼦所产⽣的电场必然要对另⼀离⼦的电⼦云发⽣作⽤（吸引或排斥），因⽽使这个离⼦的⼤⼩和形状发⽣了改变，这种现象叫离⼦极化。

极化会对晶体结构产⽣显著影响，主要表现为极化会导致离⼦间距离缩短，离⼦配位数降低，同时变形的电⼦云相互重叠，使键性由离⼦键向共价键过渡，最终使晶体结构类型发⽣变化。
