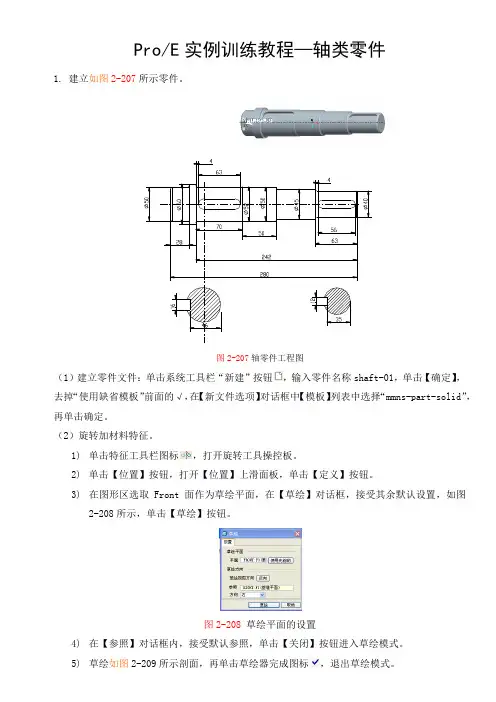

Pro/E实例训练教程—轴类零件1. 建立如图2-207所示零件。

图2-207轴零件工程图（1）建立零件文件：单击系统工具栏“新建”按钮，输入零件名称shaft-01，单击【确定】，去掉“使用缺省模板”前面的√，在【新文件选项】对话框中【模板】列表中选择“mmns-part-solid”，再单击确定。

（2）旋转加材料特征。

1)单击特征工具栏图标，打开旋转工具操控板。

2)单击【位置】按钮，打开【位置】上滑面板，单击【定义】按钮。

3)在图形区选取Front面作为草绘平面，在【草绘】对话框，接受其余默认设置，如图2-208所示，单击【草绘】按钮。

图2-208草绘平面的设置4)在【参照】对话框内，接受默认参照，单击【关闭】按钮进入草绘模式。

5)草绘如图2-209所示剖面，再单击草绘器完成图标，退出草绘模式。

图2-209草绘的剖面6)在操控板对话栏文本框内输入360，单击确认按钮，生成旋转特征，如图2-210所示。

（3）基准平面特征。

1)单击图标，打开【基准平面】对话框。

2)在图形窗口内，选择键槽所在的圆柱面作为参照面，将约束类型修改为“相切”；选择通过中以轴线为基准面作为另一个参照面，约束类型为“平行”，如图2-211所示。

图2-211基准平面创建注：选择第二个参照的时候，要按下Ctrl键。

3)单击【确定】按钮，生成如图2-212所示基准面DTM1。

图2-212创建的基准面DTM1（4）倒圆角特征。

1)单击特征工具栏倒圆角图标，打开倒圆角工具操控板。

2)单击【设置】按钮，打开上滑面板，如图2-213所示，选择轴上的4条边作为参照，如图2-214所示。

图2-213 倒圆角【设置】上滑面板图2-214选择轴上的4条边作参照注：选择第2、3、4条边时，需按下【ctrl】键，表示这几条边于前一条边属于同一个倒圆角集，单击半径框，将圆角半径修改为2。

3)选择轴上的另外一条边来创建第二个倒圆角集，将圆角半径修改为1。

Pro/E实例训练教程—齿轮类零件1. 圆柱齿轮（1）建立新零件。

单击系统工具栏新建按钮图标，输入零件名称chilun，选择“mmns-part-solid”模板。

（2）设置参数单击系统菜单栏中【工具】→【参数】，出现【参数】对话框，单击添加参数按钮，添加m、z、alpha三个参数，如图2-所示，单击【确定】。

图2- 设置参数图2-（3）添加关系单击系统菜单栏中【工具】→【关系】，出现【关系】对话框，在【关系】文本框中输入如图2-所示关系式。

（4）草绘基准曲线1)单击草绘基准曲线按钮，选择FRONT面为草绘平面，其余选择默认设置。

2)草绘三个同心圆如图2-所示，分别修改直径为d、da、df，系统弹出如图2-所示提示对话框，单击【是】。

图2- 草绘三个圆图2- 提示对话框（5）基准曲线1) 单击基准曲线按钮，系统打开【曲线选项】菜单管理器，如图2-所示，单击【从方程】→【完成】。

2) 在图形区单选择坐标系，在【设置坐标类型】菜单管理器中选择【柱坐标】，在记事本中输入如图2-所示的方程，单击【文件】→【保存】→【退出】。

3) 单击【曲线：从方程】对话框中【确定】。

创建齿轮渐开线，如图2-所示。

图2-【曲线选项】菜单管理器 图2- 记事本 图2- 渐开线（6）基准轴线1) 单击右边工具栏基准轴线按钮，在图形区选择TOP 面和RIGHT 面，过这两个面创建一条基准轴线A-1，如图2-所示。

图2- 基准轴线 图2- 基准点面板 图2- 创建基准点（7）基准点单击右边工具栏基准点按钮，系统打开基准点面板如图2-所示，在图形区选择分度圆和渐开线，过这两条线创建基准点PNT0，如图2-所示。

（8）基准面单击右边工具栏基准面按钮，在图形区点选步骤（6）创建的基准轴线A-1和步骤（7）创建的基准点PNT0，过这两个图元创建基准面DTM1，如图2-所示。

渐开线图2- 创建基准面DTM1 图2-复制基准面DTM2 图2- 镜像渐开线（9）复制基准面1)单击系统菜单栏中的【编辑】→【特征操作】，打开【特征】菜单。

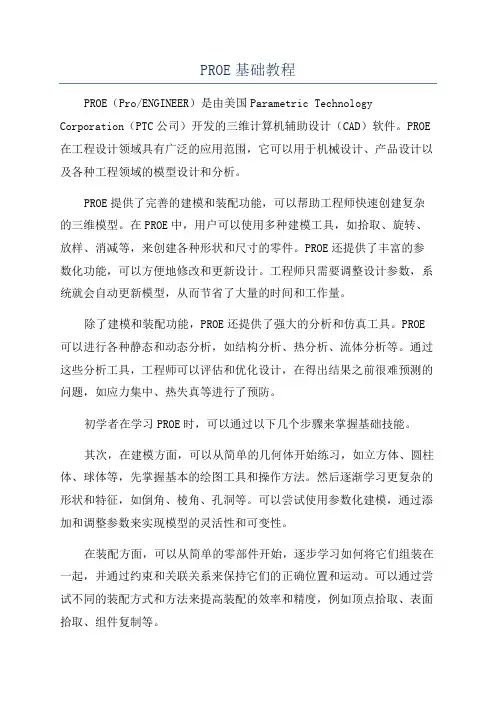

PROE基础教程PROE（Pro/ENGINEER）是由美国Parametric Technology Corporation（PTC公司）开发的三维计算机辅助设计（CAD）软件。

PROE 在工程设计领域具有广泛的应用范围，它可以用于机械设计、产品设计以及各种工程领域的模型设计和分析。

PROE提供了完善的建模和装配功能，可以帮助工程师快速创建复杂的三维模型。

在PROE中，用户可以使用多种建模工具，如拾取、旋转、放样、消减等，来创建各种形状和尺寸的零件。

PROE还提供了丰富的参数化功能，可以方便地修改和更新设计。

工程师只需要调整设计参数，系统就会自动更新模型，从而节省了大量的时间和工作量。

除了建模和装配功能，PROE还提供了强大的分析和仿真工具。

PROE 可以进行各种静态和动态分析，如结构分析、热分析、流体分析等。

通过这些分析工具，工程师可以评估和优化设计，在得出结果之前很难预测的问题，如应力集中、热失真等进行了预防。

初学者在学习PROE时，可以通过以下几个步骤来掌握基础技能。

其次，在建模方面，可以从简单的几何体开始练习，如立方体、圆柱体、球体等，先掌握基本的绘图工具和操作方法。

然后逐渐学习更复杂的形状和特征，如倒角、棱角、孔洞等。

可以尝试使用参数化建模，通过添加和调整参数来实现模型的灵活性和可变性。

在装配方面，可以从简单的零部件开始，逐步学习如何将它们组装在一起，并通过约束和关联关系来保持它们的正确位置和运动。

可以通过尝试不同的装配方式和方法来提高装配的效率和精度，例如顶点拾取、表面拾取、组件复制等。

最后，在分析方面，可以学习如何设置和运行各种分析工具，如静态分析、热分析和流体分析。

了解如何定义边界条件和加载条件，如何解释和应用分析结果。

可以通过实际案例和仿真模型来练习和应用这些分析工具，以提高设计的可靠性和优化性能。

总之，PROE作为一款功能强大的CAD软件，为工程设计提供了丰富的工具和功能。

Pro/E专业培训内容技培训目录V1.0课程名称:设计基础课程代号:Tr00010A培训时间: 5 天软件模块要求:基本包(Foundation Advantage)内容简介:本课程为设计基础,主要介绍实体零件创建,装配,基本功能,是使用Pro/Engineer 的基础。

具体内容安排:●配置环境设置●界面环境设置●文件管理●草绘功能●基础特征(拉伸,旋转,扫描,混合)●对象和选择技巧●工程特征●父子关系特征操作●特征的复制,阵列●重生失败的原因和解决●分析工具●视角和剖面●零件装配●干涉检查●分解视图●高级建模命令●零件族表●大装配管理课程名称:工程图课程代号:Tr00020A培训时间:2天软件模块要求:基本包(Foundation Advantage)培训内容:本课程为工程图创建培训,主要包括视图的创建、编辑,尺寸的标注,尺寸和几何公差的创建等,最终实现3D/2D一体化的设计模式●添加视图和修改视图●多模型工程图●显示和处理尺寸●创建尺寸●创建注释●显示公差●几何公差●符号创建●创建表●图框创建●BOM课程名称:钣金设计课程代号:Tr00030A培训时间: 2天软件模块要求:基本包(Foundation Advantage)内容简介:本课程主要介绍钣金设计,主要包括薄壁设计,钣金折弯和展平,钣金成型,钣金工程图具体内容安排:●钣金设计界面介绍●钣金设计基本观念●产生第一面薄壁●产生额外薄壁●产生部分薄壁●止裂槽的使用●薄壁的扭转●薄壁的延伸●分离的薄壁●薄壁设计实例●钣金切割特征的使用●凹槽及冲孔的创建●凹槽设计实例●以冲模进行钣金成型●成型区域的展开●钣金成型实例●钣金折弯●钣金折弯处加入止裂槽●钣金折弯实例●钣金展开●钣金折弯系数设置●钣金工程图●钣金设计实例课程名称:曲面建模课程代号:TR00040A培训时间: 3 天内容简介:本课程介绍曲面建模,主要包括线架构,高级参数化曲面,交互式曲面,曲面分析;软件模块要求:基本包(Foundation Advantage)交互式曲面模块(ISDX)具体内容安排:●参数化曲面创建●曲面编辑●高级扫描曲面●混合扫描●螺旋扫描●边界混合●交互式曲面●曲面转换实体●曲面分析●曲面连续性●曲面实例课程名称:高级培训课程代号:TR00050A培训时间: 3 天内容简介:本课程是在设计基础上展开的高级设计教程,内容主要包括高级建模和自顶向下(Top-Down)的设计。
