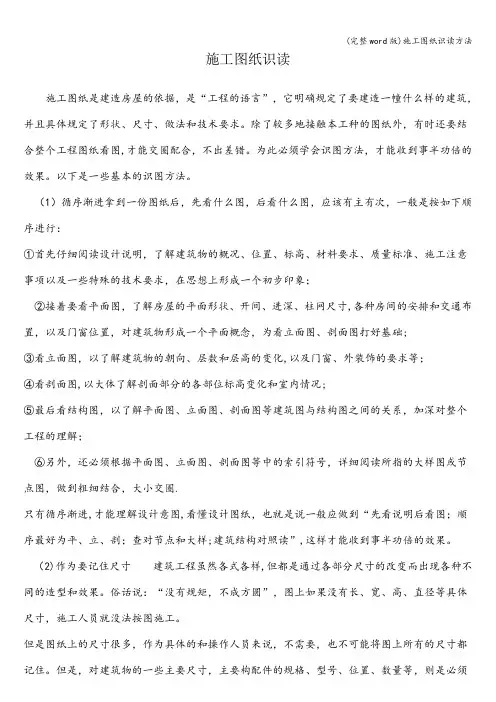

施工图纸识读施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图,才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
以下是一些基本的识图方法。
（1）循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础;③看立面图，以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等；④看剖面图,以大体了解剖面部分的各部位标高变化和室内情况;⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈.只有循序渐进,才能理解设计意图,看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样;建筑结构对照读”,这样才能收到事半功倍的效果。
（2)作为要记住尺寸建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了;基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好.(3)弄清关系看图时必须弄清每张图纸之间的相互关系。

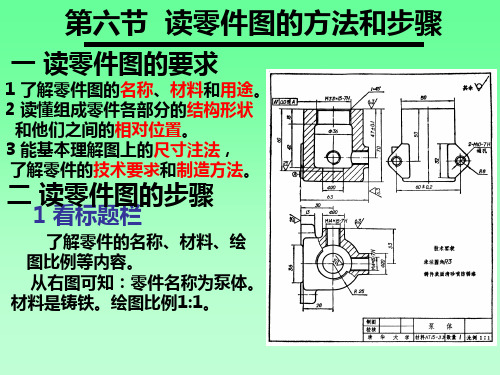

机泵维修钳工装配图识图一、读轴套零件图并回答问题(图1)1、该零件的名称是，材料是，比例是，属于比例。
2、该零件共用了个图形来表达，其中主视图作，A—A是图，B—B是，D—D是，还有一个是。
3、在主视图中，左边两条虚线的距离是，与两条虚线右边相连圆的直径是。
中间正方形的边长是。
中间40长的圆柱孔的直径是。
4、该零件长度方向的尺寸基准是，宽度和高度方向的尺寸基准是。
5、主视图中，227和142±0.1属于尺寸，40和49属于尺寸。
①所指的曲线是与的相贯线，②所指的曲线是与的相贯线。
6、尺寸Øl32±0.2的最大极限尺寸是，最小极限尺寸是，公差是。
7、局部放大图中③所指位置表面粗糙度是。
8、轴套零件上表面Ra值要求最小的是，最大的是。
9、◎Ø0.04 C 表示：圆柱的对圆柱孔轴线的公差值为。
10、在图中标出轴套左端面对Ø 60H7轴线的垂直度公差0.02mm0.06 C表示：。
11、图中④尺寸为，其表面粗糙度为。
(图1)二、读齿轮油泵装配图并回答问题(图2)1、齿轮油泵由种共个零件组成，其中有种共个标准件，标准件的名称规格是。
2、齿轮油泵共用了个图形来表达，其中主视图作了剖视和剖视，左视图采用了画法，并有处作了，图中A、B是。
3、装配图中，尺寸Ø14、Ø15是尺寸，尺寸65是尺寸，尺寸70是尺寸，尺寸28.560-0.003是尺寸，尺寸110、86、96是尺寸。
4、尺寸Ø35中，Ø35是、H7是f6是，它们属于制的配合。
Ø14属于制的配合。
5、件7垫片的材料是，件8填料的材料是，它们在油泵中起的作用。
件5从动齿轮中间有上、下两个小通孔，起作用。
6、尺寸G3/8中的G表示，3/8表示。
7、件3泵盖与件1泵体属于联接，件1泵体与件9压紧螺母属于联接。
8、若主动齿轮(左视图)顺时针方向转动，则进油口为，出油口为。
9、工作过程中，件4为件，件5为件，件6为件，主动轴为(转动与不转动)件。
10、件7的厚度一般为mm左右。
(图2)三、读偏心轴零件图并回答问题(图3)1、偏心轴零件图中四个图形的名称分别是、、和。
2、偏心轴零件图采用的比例是，说明实物是图形的倍。
3、组成偏心轴的基本形体是个体，它们的定形尺寸分别是。
4、图中Ø2001.002.0--，外圆最大可以加工到 ，最小可以加工成 。
该表面的粗糙度要求是 。
5、图中Ø12016.00+孔的定位尺寸是 。
6、Ø2803.008.0--圆柱体与主轴线的偏心距是 。
该圆柱体的公差是 ，基本偏差为 。
7、偏心轴中Ø38外圆的表面粗糙度要求为 ，而注有Ø3802.005.0--、长度为30处的外圆表面粗糙度要求为 。
(图3)四、读主轴零件图并同答问题(图4)1、该零件的名称是 ，属于 类零件。
该图采用的比例为 ，属于 比例。
2、该零件共用了个图形表达，其中主视图采用了，B-B为，另外一个图形为。
3、主轴上键槽的长度是，宽度是，深度是其定位尺寸是。
4、轴上埋头孔的定形尺寸是，其定位尺寸是，其表面粗糙度要求是。
)的基本尺寸是，上偏差是，下偏差是，最大5、轴上Ø40h6(0016.0极限尺寸是，最小极限尺寸是，公差是。
6、图中尺寸2×l.5表示的结构是，其宽度为，深度为。
7、解释M16-6g的含义：其中M表示，16表示，螺距为，6g表示。
8、解释框格的含义：其中“⊥”表示、0.025表示，A表示。
(图4)五、读法兰盘零件图并回答问题(图5)1、法兰盘共用了 个图形表达，A —A 为 剖的 剖视图。
该图下方标有1：1的图形为 图，它主要是表达 的结构。
2、图中外圆Ø70012.0032.0--的最大极限尺寸为 ，最小极限尺寸为 ，公差是 。
该外圆的表面粗糙度要求是 。
3、图中M6的含义是 ，M6的定位尺寸是 。
4、解释图中尺寸“4 ×Ø7Ø126的含义 。
5、Ø 42027.00+孔的表面粗糙度要求是 ，该孔两端的倒角尺寸是 。
6、解释图中形位公差的含义： 。
(图5)六、读气阀装配图并回答问题(图6)1、装配体用了个图形，其中主视图用了和表达方法，其他视图为、。
2、A-A剖切到了件及件。
正六边形断面表示的零件名称是。
3、装配图中处采用橡胶密封，序号分别是、、。
4、联接套的外形是，内孔是形，它联接了件和件。
5、M10x1—7H／6g的含义：M表示，10表示，l表示，7H表示，6g表示。
6、气阀的工作原理是。
(图6)七、读安全阀装配图并回答问题(图7)1、调节弹簧压力的大小，需要转动件 、压迫件 和件 。
2、件7和件6之间靠 联接。
3、如图中所示状态时，油是否能进入件1的内腔？ 。
4、圈中标注○A 的零件是指件 ，标注○B 的零件是指件 ，标注○C 零件是指件 ，标注○D 的零件是指件 。
5、图中所注Ø 251111c H ，如果注在孔的零件图上，则写成 ；如果注在轴的零件图上，写成 。
该配合为 制的 配合。
6、图中尺寸Gl/2中：G 表示 ，1/2表示 。
7、图中所注M30-6H/6h 中，M 表示 ，30表示 ，6H 表示 ，6h 表示 。
8、要拆下件2，必须先拆下件 。
(图7)装配图识图(答案)一、读轴套零件图并回答问题1、轴套；45#；1：2.5；缩小2、5；全剖视；移出断面；移出断面图；局部放大图；局部放大图3、16；Ø40；36；Ø784、右端面；轴线5、定位；定形；Ø40圆柱孔；Ø60圆柱孔；Ø40；圆柱孔；Ø95圆柱6、Ø132.2；Ø131.8；0.47、8、0.8μm； 6.3μm9、Ø95h6；轴线；Ø60H7；同轴度；Ø0.0410、；Ø95h6圆柱体上的键槽两侧面的中心平面对该圆柱体轴线的对称度公差值为0.06mm11、8.5mm；二、读齿轮油泵装配图并回答问题1、9；14；1；6；螺钉M6*16 GB65-852、4；全；局部；拆卸；2；局部剖视；局部视图3、配合；规格(性能)；安装；装配；外形(总体)4、基本尺寸；孔的公差带代号；轴的公差代号；基孔；间隙；基孔；过盈5、工业用纸；毛毡；密封；进油润滑6、非螺纹密封的管螺纹；螺纹尺寸代号7、螺钉；螺纹8、左视图左管口；左视图右管口9、不转动；转动；转动；转动10、0.1三、读偏心轴零件图并回答问题1、主视图；左视图；A-A断面图；移出断面图2、1：2； 23、3； 圆柱； Ø20、25，Ø 28、30，Ø 38、854、Ø19.99； Ø19.98；5、15、30°6、4mm ； 0.05mm ； 上偏差7、；四、读主轴零件图并同答问题1、主轴； 轴套； 1：2； 缩小2、3； 局部剖视； 称出断面图； 局部放大图3、25； 8； 4； 154、Ø8×90°； 110；5、Ø40； 0； -0.016； Ø40； Ø39.984； 0.0166、退刀槽； 2； 1.57、普通螺纹； 大径； 2； 中径和顶径的公差带代号8、垂直度； 公差值； 基准为Ø40h6的轴线五、读法兰盘零件图并回答问题1、3； 旋转； 全； 局部放大； 越程槽2、Ø69.988； Ø 69.968； 0.02；3、普通螺纹、大径6； 18.54、4个Ø7圆孔、沉孔直径 Ø 12、深度65、； C16、外圆Ø70012.0032.0--( Ø 55002.0-)的轴线与孔Ø 42027.00+轴线的同轴度公差为Ø0.02六、读气阀装配图并回答问题1、4； 全剖视； 局部剖视； 俯视图； 称出断面(2个)2、7； 5； 螺塞3、3； 2； 6； 84、圆柱体； 正方； 3； 55、普通螺纹；公称直径(大径)；螺距；内螺纹中、顶径公差带代号；外螺纹中、顶径公差带代号6、旋转手轮(件10)，使传动杆(件5)、联接套(件4)、活门(件3)随之转动，此时活门上的螺纹传动将使件3活门上升离开气口，两气孔即接通通气。
反之，活门下降堵住气口，使两气孔不通，起到气阀的开、关调节作用。
七、读安全阀装配图并回答问题1、11；3； 42、螺纹3、不能4、1；6；1；25、Ø25H11；Ø25C11；基孔；间隙6、非螺纹密封的管螺纹；尺寸代号7、普通螺纹；公称直径(大径)；内螺纹中、顶径公差带代号；外螺纹中、顶径公差带代号8)、9、10、8、1、11、3、4、5、7。
