光纤陀螺仪的原理及应用ppt课件

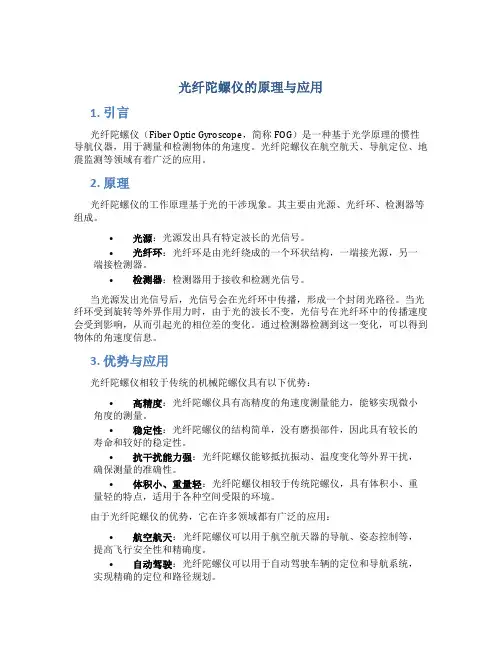

光纤陀螺仪的原理与应用1. 引言光纤陀螺仪（Fiber Optic Gyroscope，简称FOG）是一种基于光学原理的惯性导航仪器，用于测量和检测物体的角速度。

光纤陀螺仪在航空航天、导航定位、地震监测等领域有着广泛的应用。

2. 原理光纤陀螺仪的工作原理基于光的干涉现象。

其主要由光源、光纤环、检测器等组成。

•光源：光源发出具有特定波长的光信号。

•光纤环：光纤环是由光纤绕成的一个环状结构，一端接光源，另一端接检测器。

•检测器：检测器用于接收和检测光信号。

当光源发出光信号后，光信号会在光纤环中传播，形成一个封闭光路径。

当光纤环受到旋转等外界作用力时，由于光的波长不变，光信号在光纤环中的传播速度会受到影响，从而引起光的相位差的变化。

通过检测器检测到这一变化，可以得到物体的角速度信息。

3. 优势与应用光纤陀螺仪相较于传统的机械陀螺仪具有以下优势：•高精度：光纤陀螺仪具有高精度的角速度测量能力，能够实现微小角度的测量。

•稳定性：光纤陀螺仪的结构简单，没有磨损部件，因此具有较长的寿命和较好的稳定性。

•抗干扰能力强：光纤陀螺仪能够抵抗振动、温度变化等外界干扰，确保测量的准确性。

•体积小、重量轻：光纤陀螺仪相较于传统陀螺仪，具有体积小、重量轻的特点，适用于各种空间受限的环境。

由于光纤陀螺仪的优势，它在许多领域都有广泛的应用：•航空航天：光纤陀螺仪可以用于航空航天器的导航、姿态控制等，提高飞行安全性和精确度。

•自动驾驶：光纤陀螺仪可以用于自动驾驶车辆的定位和导航系统，实现精确的定位和路径规划。

•地震监测：光纤陀螺仪可以用于地震监测，实时检测地壳运动，提供地震预警。

•水下探测：光纤陀螺仪可以用于水下机器人的导航和定位，提供精确的水下探测能力。

4. 发展与未来趋势光纤陀螺仪是惯性导航技术的重要组成部分，随着科技的不断进步，光纤陀螺仪将继续发展并在更多领域应用。

•提高精度：目前的光纤陀螺仪已经具备较高的精度，但未来仍有提升空间。

光纤陀螺的工作原理
光纤陀螺是一种基于光学原理的高精度运动惯量测量仪器，其原
理是利用当光束射入到一个旋转的光纤环路中时，会在光纤环路内发
生一系列干涉现象，从而利用干涉光束相移的变化来测量物体角速度、角位移等运动参数。

光纤陀螺主要由激光器、光源、光纤环路、光电探测器等几个关
键部件组成。

当激光器对光源进行激光，产生一束单色光束，然后将
该光束经过调制后，由一对耦合束分离器分为两路，一路沿顺时针方
向传播，另一路沿逆时针方向传播。

两路光束分别通过光纤环路后，
再次汇聚在耦合器上，随着光纤环路旋转，经过光纤激光束传输的长
度不同，导致从环路内射出的两路光束发生相位差异，这种相位差异
通过光电探测器接收后，就可以计算出物体的角位移和角速度。

与传统的机械陀螺相比，光纤陀螺优点明显，可以提供更高的精度、更宽的测量范围和更长的寿命。

由于光纤陀螺没有耗材和磨损部件，因此可大幅减小维护成本。

此外，光纤陀螺还可以通过多路合成，提高稳定性和精度。

但是，光纤陀螺也存在一些缺点。

例如，光纤陀螺仪器体积较大，价格较高，不便于小型化和成本控制。

此外，光纤陀螺的测量精度受
到环境温度、光纤长度等外部条件的影响，需要对相关技术进行调整
和优化，保证其测量稳定性和精度。

在实际应用中，光纤陀螺广泛用于导航、飞行器、地震监测、结构健康监测、姿态控制等领域。

随着科技的发展，光纤陀螺将其应用范围不断扩展，同时也在不断改进和创新，为人类的科技进步作出了重要贡献。

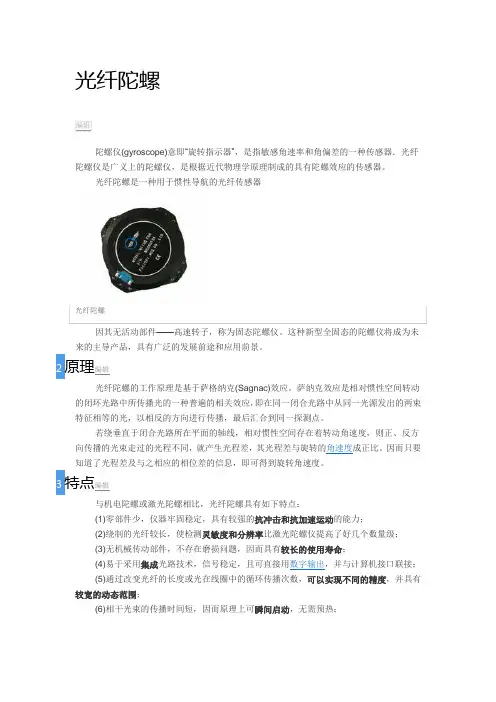

光纤陀螺是一种用于惯性导航的光纤传感器光纤陀螺(7)可与环形激光陀螺一起使用，构成各种惯导系统的传感器，尤其是捷联式惯导系统的传感器；(8)结构简单、价格低，体积小、重量轻。

4分类编辑按工作原理：干涉型光纤陀螺仪(I—FOG)，即第一代光纤陀螺仪，目前应用最广泛。

它采用多匝光纤圈来增强SAGNAC效应，一个由多匝单模光纤线圈构成的双光束环形干涉仪可提供较高的精度，也势必会使整体结构更加复杂；谐振式光纤陀螺仪(R-FOG)，是第二代光纤陀螺仪，采用环形谐振腔增强SAGNAC效应，利用循环传播提高精度，因此它可以采用较短光纤。

R—FOG需要采用强相干光源来增强谐振腔的谐振效应，但强相干光源也带来许多寄生效应，如何消除这些寄生效应是目前的主要技术障碍。

受激布里渊散射光纤陀螺仪(B-FOG)，第三代光纤陀螺仪比前两代又有改进，目前还处于理论研究阶段。

按光学系统的构成：集成光学型和全光纤型光纤陀螺。

按结构：单轴和多轴光纤陀螺。

按回路类型：开环光纤陀螺和闭环光纤陀螺。

5技术问题编辑光纤陀螺自1976年问世以来，得到了极大的发展。

但是，光纤陀螺在技术上还存在一系列问题，这些问题影响了光纤陀螺的精度和稳定性，进而限制了其应用的广泛性。

主要包括：(1)温度瞬态的影响。

理论上，环形干涉仪中的两个反向传播光路是等长的，但是这仅在系统不随时间变化时才严格成立。

实验证明，相位误差以及旋转速率测量值的漂移与温度的时间导数成正比．这是十分有害的，特别是在预热期间。

(2)振动的影响。

振动也会对测量产生影响，必须采用适当的封装以确保线圈良好的坚固性，内部机械设计必须十分合理，防止产生共振现象。

(3)偏振的影响。

现在应用比较多的单模光纤是一种双偏振模式的光纤，光纤的双折射会产生一个寄生相位差，因此需要偏振滤波。

消偏光纤可以抑制偏振，但是却会导致成本的增加。

为了提高陀螺的性能．人们提出了各种解决办法。

包括对光纤陀螺组成元器件的改进，以及用信号处理的方法的改进等。

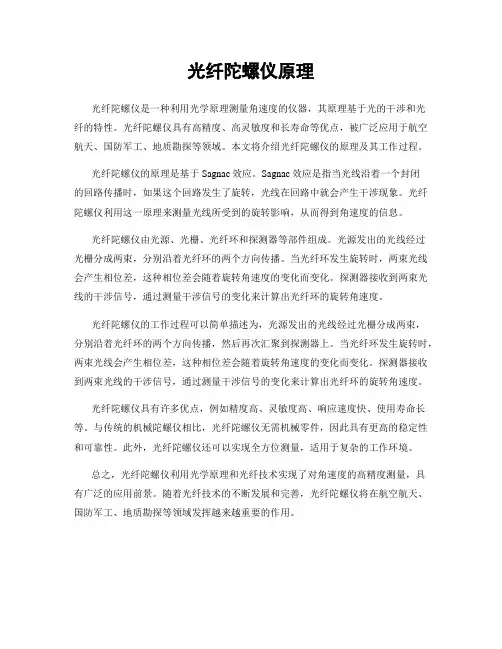

光纤陀螺仪原理光纤陀螺仪是一种利用光学原理测量角速度的仪器，其原理基于光的干涉和光纤的特性。

光纤陀螺仪具有高精度、高灵敏度和长寿命等优点，被广泛应用于航空航天、国防军工、地质勘探等领域。

本文将介绍光纤陀螺仪的原理及其工作过程。

光纤陀螺仪的原理是基于Sagnac效应。

Sagnac效应是指当光线沿着一个封闭的回路传播时，如果这个回路发生了旋转，光线在回路中就会产生干涉现象。

光纤陀螺仪利用这一原理来测量光线所受到的旋转影响，从而得到角速度的信息。

光纤陀螺仪由光源、光栅、光纤环和探测器等部件组成。

光源发出的光线经过光栅分成两束，分别沿着光纤环的两个方向传播。

当光纤环发生旋转时，两束光线会产生相位差，这种相位差会随着旋转角速度的变化而变化。

探测器接收到两束光线的干涉信号，通过测量干涉信号的变化来计算出光纤环的旋转角速度。

光纤陀螺仪的工作过程可以简单描述为，光源发出的光线经过光栅分成两束，分别沿着光纤环的两个方向传播，然后再次汇聚到探测器上。

当光纤环发生旋转时，两束光线会产生相位差，这种相位差会随着旋转角速度的变化而变化。

探测器接收到两束光线的干涉信号，通过测量干涉信号的变化来计算出光纤环的旋转角速度。

光纤陀螺仪具有许多优点，例如精度高、灵敏度高、响应速度快、使用寿命长等。

与传统的机械陀螺仪相比，光纤陀螺仪无需机械零件，因此具有更高的稳定性和可靠性。

此外，光纤陀螺仪还可以实现全方位测量，适用于复杂的工作环境。

总之，光纤陀螺仪利用光学原理和光纤技术实现了对角速度的高精度测量，具有广泛的应用前景。

随着光纤技术的不断发展和完善，光纤陀螺仪将在航空航天、国防军工、地质勘探等领域发挥越来越重要的作用。

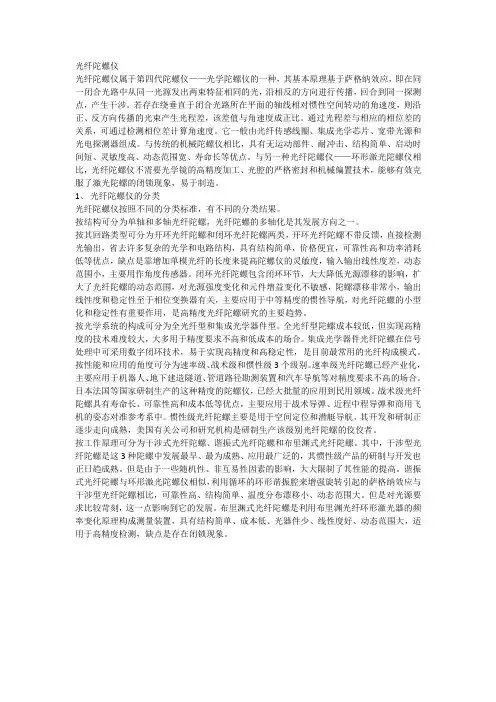

光纤陀螺仪光纤陀螺仪属于第四代陀螺仪——光学陀螺仪的一种，其基本原理基于萨格纳效应，即在同一闭合光路中从同一光源发出两束特征相同的光，沿相反的方向进行传播，回合到同一探测点，产生干涉。

若存在绕垂直于闭合光路所在平面的轴线相对惯性空间转动的角速度，则沿正、反方向传播的光束产生光程差，该差值与角速度成正比。

通过光程差与相应的相位差的关系，可通过检测相位差计算角速度。

它一般由光纤传感线圈、集成光学芯片、宽带光源和光电探测器组成。

与传统的机械陀螺仪相比，具有无运动部件、耐冲击、结构简单、启动时间短、灵敏度高、动态范围宽、寿命长等优点。

与另一种光纤陀螺仪——环形激光陀螺仪相比，光纤陀螺仪不需要光学镜的高精度加工、光腔的严格密封和机械偏置技术，能够有效克服了激光陀螺的闭锁现象，易于制造。

1、光纤陀螺仪的分类光纤陀螺仪按照不同的分类标准，有不同的分类结果。

按结构可分为单轴和多轴光纤陀螺，光纤陀螺的多轴化是其发展方向之一。

按其回路类型可分为开环光纤陀螺和闭环光纤陀螺两类，开环光纤陀螺不带反馈，直接检测光输出，省去许多复杂的光学和电路结构，具有结构简单，价格便宜，可靠性高和功率消耗低等优点，缺点是靠增加单模光纤的长度来提高陀螺仪的灵敏度，输入输出线性度差，动态范围小，主要用作角度传感器。

闭环光纤陀螺包含闭环环节，大大降低光源漂移的影响，扩大了光纤陀螺的动态范围，对光源强度变化和元件增益变化不敏感，陀螺漂移非常小，输出线性度和稳定性至于相位变换器有关，主要应用于中等精度的惯性导航，对光纤陀螺的小型化和稳定性有重要作用，是高精度光纤陀螺研究的主要趋势。

按光学系统的构成可分为全光纤型和集成光学器件型。

全光纤型陀螺成本较低，但实现高精度的技术难度较大，大多用于精度要求不高和低成本的场合。

集成光学器件光纤陀螺在信号处理中可采用数字闭环技术，易于实现高精度和高稳定性，是目前最常用的光纤构成模式。

按性能和应用的角度可分为速率级、战术级和惯性级3个级别。

光纤陀螺仪原理光纤陀螺仪是一种利用光的干涉现象来测量角速度的仪器，它是一种高精度、高灵敏度的惯性导航传感器。

光纤陀螺仪的工作原理是基于光的干涉效应和相对论效应，它通过光的传播和干涉来测量旋转角速度，具有测量精度高、动态响应快、寿命长等优点，因此在航天、航空、导航等领域得到了广泛的应用。

光纤陀螺仪的基本结构包括光源、光栅、光纤环、探测器等部件。

光源发出的光经过光栅分成两束，分别沿着光纤环的两个相对方向传播，然后再次汇聚到探测器上。

当光纤环受到旋转作用时，光的传播路径会发生微小的变化，导致两束光之间产生相位差，通过测量相位差的变化就可以确定光纤环受到的旋转角速度，从而实现对角速度的测量。

光纤陀螺仪的工作原理可以用相对论效应来解释。

根据相对论效应的原理，当光在惯性参考系和非惯性参考系中传播时，会出现光程差，这种光程差的变化与参考系的旋转有关。

光纤陀螺仪利用这种原理来测量旋转角速度，通过测量光程差的变化来确定光纤环受到的旋转作用，从而实现对角速度的测量。

在实际应用中，光纤陀螺仪的测量精度受到多种因素的影响，包括光源的稳定性、光栅的精度、光纤环的稳定性等。

为了提高测量精度，需要对这些因素进行精确的控制和校准。

此外，光纤陀螺仪还需要考虑温度、振动等外界环境因素对测量精度的影响，因此在实际应用中需要进行相应的环境补偿和误差校正。

总的来说，光纤陀螺仪是一种基于光的干涉效应和相对论效应来测量角速度的高精度、高灵敏度的惯性导航传感器，它在航天、航空、导航等领域具有重要的应用价值。

通过对光的传播和干涉进行精确的测量，光纤陀螺仪可以实现对角速度的高精度测量，为导航和定位提供了可靠的技术支持。

随着光纤陀螺仪技术的不断发展和完善，相信它将在未来得到更广泛的应用和推广。
