光纤陀螺仪光纤一组资料

光纤陀螺仪技术的发展与研究一、引言光纤陀螺仪是一种通过利用光（或电磁波）的干涉效应，测定角速度的高精度陀螺仪，广泛应用于惯性导航、航天、测绘和制导等领域。

随着光纤技术和信息技术的迅猛发展，光纤陀螺仪已经成为高科技领域不可或缺的重要工具之一。

本文将主要探讨光纤陀螺仪技术的发展和研究，通过分类介绍，详细阐述其原理、特点和应用。

二、光纤陀螺仪分类1. 常规光纤陀螺仪常规光纤陀螺仪具有独特的双波长光源、光学路径、检波器和信号处理方法。

其原理基于旋转对光波传播速度产生的不同效应，通过不同的光学干涉方法，最终实现对角速度的精准测量。

常规光纤陀螺仪具有精度高、抗干扰能力强、稳定性好等特点。

广泛应用于惯性导航、飞行器姿态控制、地震测量等领域。

但其灵敏度和稳定性也受到机械和光电元器件的影响，因此需要优化技术和材料、加强可靠性等方面的研究工作。

2. 纤维光栅陀螺仪纤维光栅陀螺仪是利用光纤光栅的干涉效应实现的陀螺仪。

其原理基于声学波的激发和布拉格反射，通过声学-光学相互转换，实现对角速度的高精度测量。

相对于常规光纤陀螺仪，纤维光栅陀螺仪具有灵敏度高、体积小、重量轻、功耗低等优点，可应用于重量限制的场合。

然而其对温度和振动等环境干扰的敏感性也较高，需要进行相应的技术研究和优化。

3. 拉曼光纤陀螺仪拉曼光纤陀螺仪是利用拉曼散射效应实现的陀螺仪。

其原理是通过光场的拉曼反散射，实现光波的频移和相移，从而测量系统的角速度。

相对于常规光纤陀螺仪和纤维光栅陀螺仪，拉曼光纤陀螺仪具有灵敏度高、免受磁场干扰等优点，因此在航天器的导航、高精度地震测量、地下勘探等领域有着广泛的应用。

但其可测量范围较窄，信噪比偏低等问题也需要进一步改进。

三、光纤陀螺仪技术发展光纤陀螺仪技术的发展是基于光纤制造、光学设计、信号处理等多个领域的紧密结合。

近年来，其研究方向主要包括以下三个方面：1. 新型传感器和器件新型光纤传感器和器件的出现，极大地推进了光纤陀螺仪技术的发展。

光纤陀螺仪简介一、陀螺仪综述陀螺仪，是能够感知自身角运动的变化的仪器，又称角运动传感器。

陀螺仪广泛应用在惯性导航系统(INS,)中。

惯性导航系统，主要由角运动传感器（陀螺仪）、加速度传感器和运算电路三部分主要部件构成，不同于卫星导航系统（北斗导航、GPS导航），惯导系统不依赖外部信号的输入，仅通过测量自身运动的变化便可计算出自身的位臵信息。

如图1-1，INS导航与GPS导航共同组成的GPS/INS组合导航系统，是目前高精度导航仪的主要结构。

GPS/INS组合导航系统陀螺仪关键性能指标：1 零偏稳定性定义：当输入角速度为零时，衡量光纤陀螺仪输出量围绕其均值的离散程度。

以规定时间内输出量的标准偏差相应的等效输入角速度表示，也可称为零漂。

2 角随机游走定义：表征光纤陀螺仪中角速度输出白噪声大小的一项技术指标，它反映的是光纤陀螺仪输出的角速度积分（角度）随时间积累的不确定性（角度随机误差）。

3 标度因数非线性度在输入角速度范围内，光纤陀螺仪输出量相对于最小二乘法拟合直线的最大偏差值与最大输出量之比。

物理意义：测量精度（二）陀螺仪主要种类比较1 机械式陀螺仪机械式陀螺仪发展经历了滚珠轴承式陀螺仪、气浮陀螺仪、液浮陀螺仪、磁浮陀螺仪、静电陀螺仪、挠性陀螺仪。

其共同点都是通过测量自由机械转子的运动获得转动参数，不同的是对转子的支撑方式或测量方式。

机械陀螺中静电陀螺仪的漂移率可以达到0.001°/h，甚至更高，能够满足惯性级的精度要求。

但是无论是早期的滚珠轴承陀螺，还是后来发展起来的液浮陀螺、挠性陀螺和静电陀螺，这些机械陀螺都有一个共同的特点，就是采用高速转子。

由于高速转子容易产生质量不平衡问题，容易受到加速度的影响，而且需要一段预热时间，转速才能达到稳定。

同时，高速转子的磨损较快令其使用寿命有限。

机械陀螺共性是存在体积大，结构复杂，可靠性低，带宽和动态范围窄等问题。

三轴机械式陀螺仪结构原理图美国80年代研制的MX（和平保卫者）导弹上搭载的机电陀螺仪是世界上精度最高的机械式陀螺仪，每小时仅偏离1.5*10-5度，使该导弹可以在完全不依赖外部信息的情况下在14000公里射程上偏差小于100米，然而设备成本也极为高昂。

光纤陀螺仪的原理及应用光纤陀螺仪（Fiber Optic Gyroscope，FOG）是一种基于光学原理的精密惯性测量装置，用于测量和监测旋转运动。

它利用光纤的传输特性和Sagnac效应实现测量旋转运动的原理。

光纤陀螺仪的原理是基于Sagnac效应。

Sagnac效应是20世纪初法国物理学家Sagnac发现的一种光学现象，它是由于光在旋转系统中传播时，相对于旋转系统固连的坐标系，光沿顺时针和逆时针方向传播所需的时间不同而导致的。

光纤陀螺仪利用这个效应，通过测量光在光纤中的传播时间差来推测出旋转系统的旋转信息。

光纤陀螺仪的基本结构包括光源模块、光纤环和检测模块，其中光纤环是光纤陀螺仪的关键部件。

光纤环是由一个光纤来回缠绕而成的环形结构，通过环形的光纤路径，光可以顺时针和逆时针两个方向传播。

当光纤环不发生旋转时，两束光沿相同路径传播，其光程差为零；而当光纤环发生旋转时，两束光会在循环路线上产生不同程度的光程差，其大小与旋转角速度和环形光纤长度有关。

光纤陀螺仪通过光纤环中的相位差来测量旋转运动。

光纤陀螺仪通过向光纤环中注入一束激光光束，并分成顺时针和逆时针两个传输方向，经过一段一致长度的光纤后再汇合，再通过光探测器对两束光信号进行比较，并检测出相位差。

应用方面，光纤陀螺仪具有广泛的应用领域：1. 惯性导航系统：光纤陀螺仪广泛应用于航天、航海、军事等领域中的惯性导航系统中，用于测量航天器、舰船或导弹的姿态、角速度和角加速度，实现精确导航和定位。

2. 地震预警：光纤陀螺仪可以用于测量地震、地壳运动和地球自转等地球物理学参数，通过分析和监测这些数据，可以提前预警地震活动，为地震防灾提供重要信息。

3. 石油勘探：光纤陀螺仪可以应用于石油勘探领域，用于测量地下油田的地质构造、井筒位置和地震勘探过程中的旋转运动等参数，提高勘探效果和资源利用率。

4. 智能车辆导航系统：光纤陀螺仪可以用于智能车辆导航系统中，用于测量车辆的姿态和旋转运动，提供准确的车辆导航和行驶方向。

光纤陀螺仪测试方法1范围本标准规定了作为姿态控制系统、角位移测量系统和角速度测量系统中敏感器使用的单轴干涉性光纤陀螺仪（以下简称光纤陀螺仪）的性能测试方法。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注目期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB321-1980优先数和优先系数CB998低压电器基本实验方法GJB585A-1998惯性技术术语GJB151军用设备和分系统电磁发射和敏感度要求3术语、定义和符号GJB585A-1998确立的以及下列术语、定义和符号适用于本标准。

3.1术语和定义3.1.1干涉型光纤陀螺仪interferometric fiber optic gyroscope仪萨格奈克（Sagnac）效应为基础，由光纤环圈构成的干涉仪型角速度测量装置。

当绕其光纤环圈等效平面的垂线旋转时，在环圈中以相反方向传输出的两束相干光间产生相位差，其大小正比于该装置相对于惯性空间的旋转角速度，通过检测输出光干涉强度即反映出角速度的变化。

3.1.2陀螺输入轴input axis of gyro垂直于光纤环圈等效平面的轴。

当光纤陀螺仪绕该轴有旋转角速度输入时，产生光纤环圈相对于惯性空间输入角速度的输出信号。

3.1.3标度因数非线性度scale factor nonlinearity在输入角速度范围内，光纤陀螺仪输出量相对于最小二乘法拟合直线的最大偏差值与最大输出量之比。

3.1.4零偏稳定性bias stability当输入角速度为零时，衡量光纤陀螺仪输出量围绕其均值的离散程度。

以规定时间内输出量的标准偏差相应的等效输入角速度表示，也可称为零漂。

3.1.5零偏重复性bias repeatability在同样条件下及规定间隔时间内，多次通电过程中，光纤陀螺仪零偏相对其均值的离散程度。

70光纤陀螺仪指标70光纤陀螺仪是一种高性能的惯性导航传感器，广泛应用于航空航天、导航定位、导弹制导等领域。

本文将围绕70光纤陀螺仪的指标展开讨论，介绍其原理、性能参数以及应用。

一、70光纤陀螺仪的原理70光纤陀螺仪利用光学原理实现角速度的测量。

它由光纤环路、光源、探测器和信号处理器等组成。

当陀螺仪受到外界角速度的作用时，光纤环路中的光束将发生相位差，通过探测器测量该相位差，就可以得到角速度的信息。

二、70光纤陀螺仪的指标1. 零偏稳定度：即陀螺仪在无角速度输入时输出信号的稳定性。

零偏稳定度越高，说明陀螺仪的零点漂移越小，能够提供更准确的角速度测量。

2. 零偏温度漂移：陀螺仪的零偏会受到温度变化的影响而发生漂移，零偏温度漂移指的是在一定温度范围内，陀螺仪零偏随温度变化的程度。

对于高精度的导航系统来说，零偏温度漂移应尽量小。

3. 零偏随振动的变化：陀螺仪在受到振动时，其零偏会发生变化，零偏随振动的变化指的是陀螺仪零偏与振动强度之间的关系。

对于航空航天等振动环境严苛的应用场景，零偏随振动的变化应尽量小。

4. 零偏随时间的变化：陀螺仪在使用过程中，其零偏可能会随时间发生变化，零偏随时间的变化指的是陀螺仪零偏与使用时间之间的关系。

对于长时间稳定性要求高的应用，零偏随时间的变化应尽量小。

5. 角速度测量范围：陀螺仪能够测量的角速度范围。

对于不同应用场景，对角速度测量范围的要求不同，需要根据实际需求选择合适的陀螺仪。

6. 角速度测量精度：陀螺仪输出的角速度与实际角速度之间的偏差。

角速度测量精度越高，陀螺仪提供的角速度信息越准确。

7. 抗震性能：陀螺仪在受到外部震动时的稳定性。

抗震性能好的陀螺仪能够在恶劣的振动环境下提供可靠的角速度测量。

8. 体积和重量：陀螺仪的体积和重量对于应用场景来说是非常重要的考虑因素。

体积小、重量轻的陀螺仪更适合嵌入式系统和小型装备中使用。

三、70光纤陀螺仪的应用1. 航空航天：70光纤陀螺仪广泛应用于飞行器的姿态控制、导航定位和飞行参数测量等方面。

光纤陀螺仪及其应用引言光纤陀螺仪是一种基于光纤技术制造的高精度陀螺仪，具有广阔的应用前景。

它在现代科技领域，如测量速长、角速度、导航系统、机器人控制等方面发挥着越来越重要的作用。

本文将详细介绍光纤陀螺仪的基本原理及在各领域的应用，并展望其未来发展。

光纤陀螺仪的基本原理光纤陀螺仪主要利用光的干涉原理来测量角速度。

在光纤陀螺仪中，激光束被分成两路，分别沿不同的路径传输，然后再合并。

当光纤环路中存在角速度时，两路光束的相位差会发生变化，通过测量相位差即可计算出角速度。

关键技术包括光捕捉、光路传输及数字信号处理等。

光纤陀螺仪的应用领域1、测量速长：光纤陀螺仪可以用于测量物体的速度和长度。

通过测量物体在不同位置的速度，结合光纤陀螺仪的高精度测角技术，可以计算出物体的长度。

2、角速度：光纤陀螺仪在军事、航空航天、无人驾驶等领域中被广泛应用于测量角速度。

例如，在导弹制导、无人机飞行控制、车船驾驶等场景中，需要精确的角速度信息来确保精确打击或安全行驶。

3、导航系统：光纤陀螺仪是惯性导航系统中的重要组成部分。

在卫星导航系统中，光纤陀螺仪可以提供高精度的角速度和加速度信息，与卫星信号相结合，实现更加精确的导航。

4、机器人控制：在机器人控制领域，光纤陀螺仪可以用于监测机器人的姿态和角速度，以确保机器人的精确动作和稳定运行。

特别是在一些恶劣环境（如高温、低温、强电磁场等）中，光纤陀螺仪更是具有其他类型陀螺仪无法比拟的优势。

光纤陀螺仪的未来展望随着科技的不断发展，光纤陀螺仪的技术也在不断进步。

未来，光纤陀螺仪将朝着更高精度、更小体积、更低成本、更高可靠性方向发展。

同时，随着5G、物联网、人工智能等技术的快速发展，光纤陀螺仪的应用场景也将越来越广泛。

市场潜力巨大，为光纤陀螺仪的发展带来了更多的机会和挑战。

结论光纤陀螺仪作为一种重要的传感器，在测量速长、角速度、导航系统、机器人控制等领域中具有广泛的应用。

本文详细介绍了光纤陀螺仪的基本原理及在各领域的应用，并展望了其未来的发展。

光纤陀螺仪在导航系统中的精度提升一、光纤陀螺仪概述光纤陀螺仪（Fiber Optic Gyroscope, FOG）是一种利用光波导原理工作的角速度传感器，它具有高精度、高可靠性、长寿命等优点，在现代导航系统中扮演着重要角色。

与传统的机械陀螺仪相比，光纤陀螺仪没有旋转部件，因此具有更高的稳定性和更低的维护成本。

1.1 光纤陀螺仪的工作原理光纤陀螺仪的工作原理基于萨格纳克效应（Sagnac Effect），即当光在闭合路径上传播时，由于存在角速度，逆时针和顺时针方向上的光速会有所不同。

通过测量两个方向上光程差，可以计算出角速度。

1.2 光纤陀螺仪的组成光纤陀螺仪主要由光源、光纤环、光电探测器、信号处理器等部分组成。

光源发出的光信号通过耦合器进入光纤环，光纤环的一端固定，另一端可以旋转。

当光纤环旋转时，逆时针和顺时针方向上的光信号会产生相位差，这个相位差由光电探测器检测，并转换为电信号，最后由信号处理器进行处理和分析。

1.3 光纤陀螺仪的优势光纤陀螺仪的优势主要体现在以下几个方面：- 高精度：由于光纤陀螺仪测量的是光的相位差，因此其测量精度非常高。

- 高稳定性：光纤陀螺仪没有机械旋转部件，因此不受机械磨损和振动的影响。

- 长寿命：由于光纤陀螺仪的稳定性和可靠性，其使用寿命非常长。

- 抗干扰能力强：光纤陀螺仪对电磁干扰和温度变化具有很好的抵抗能力。

二、光纤陀螺仪在导航系统中的应用光纤陀螺仪在导航系统中的应用非常广泛，包括航空、航天、航海、陆地车辆导航等领域。

在这些领域中，光纤陀螺仪主要用于提供高精度的角度信息，以实现精确导航。

2.1 航空导航系统在航空导航系统中，光纤陀螺仪可以提供飞机的姿态信息，包括俯仰角、滚转角等。

这些信息对于飞机的稳定飞行和精确导航至关重要。

2.2 航天导航系统在航天导航系统中，光纤陀螺仪可以用于测量卫星或航天器的姿态变化，为航天器的轨道控制和姿态调整提供重要数据。

2.3 海上导航系统在海上导航系统中，光纤陀螺仪可以为船舶提供准确的航向信息，帮助船舶在复杂的海洋环境中保持正确的航向。

光纤陀螺仪光纤陀螺仪属于第四代陀螺仪——光学陀螺仪的一种，其基本原理基于萨格纳效应，即在同一闭合光路中从同一光源发出两束特征相同的光，沿相反的方向进行传播，回合到同一探测点，产生干涉。

若存在绕垂直于闭合光路所在平面的轴线相对惯性空间转动的角速度，则沿正、反方向传播的光束产生光程差，该差值与角速度成正比。

通过光程差与相应的相位差的关系，可通过检测相位差计算角速度。

它一般由光纤传感线圈、集成光学芯片、宽带光源和光电探测器组成。

与传统的机械陀螺仪相比，具有无运动部件、耐冲击、结构简单、启动时间短、灵敏度高、动态范围宽、寿命长等优点。

与另一种光纤陀螺仪——环形激光陀螺仪相比，光纤陀螺仪不需要光学镜的高精度加工、光腔的严格密封和机械偏置技术，能够有效克服了激光陀螺的闭锁现象，易于制造。

1、光纤陀螺仪的分类光纤陀螺仪按照不同的分类标准，有不同的分类结果。

按结构可分为单轴和多轴光纤陀螺，光纤陀螺的多轴化是其发展方向之一。

按其回路类型可分为开环光纤陀螺和闭环光纤陀螺两类，开环光纤陀螺不带反馈，直接检测光输出，省去许多复杂的光学和电路结构，具有结构简单，价格便宜，可靠性高和功率消耗低等优点，缺点是靠增加单模光纤的长度来提高陀螺仪的灵敏度，输入输出线性度差，动态范围小，主要用作角度传感器。

闭环光纤陀螺包含闭环环节，大大降低光源漂移的影响，扩大了光纤陀螺的动态范围，对光源强度变化和元件增益变化不敏感，陀螺漂移非常小，输出线性度和稳定性至于相位变换器有关，主要应用于中等精度的惯性导航，对光纤陀螺的小型化和稳定性有重要作用，是高精度光纤陀螺研究的主要趋势。

按光学系统的构成可分为全光纤型和集成光学器件型。

全光纤型陀螺成本较低，但实现高精度的技术难度较大，大多用于精度要求不高和低成本的场合。

集成光学器件光纤陀螺在信号处理中可采用数字闭环技术，易于实现高精度和高稳定性，是目前最常用的光纤构成模式。

按性能和应用的角度可分为速率级、战术级和惯性级3个级别。

光纤陀螺仪的原理和精度提升技术光纤陀螺仪是一种利用光纤的波导特性测量角速度和角位移的高精度仪器。

它利用光束经过光纤的传播速度可受到旋转的影响这一原理来实现测量。

光纤陀螺仪广泛应用于导航、航天、航海、地震、无人驾驶等领域，并且随着技术的不断提升，其精度也在不断提高。

一、光纤陀螺仪的原理光纤陀螺仪的工作原理可以简单描述为：当光束通过光纤中心轴进入光纤时，会以高度集中在纤芯中心的方式传播。

如果光纤处于静止状态，那么光束经过光纤后会保持原样。

但是，如果光纤发生旋转，由于光纤的波导特性，光束在传播过程中会发生折射，导致光束的传播方向发生改变。

利用这种光纤的特性，我们可以通过测量光束传播方向的改变来计算出光纤的旋转角速度。

二、光纤陀螺仪的精度提升技术在实际应用中，光纤陀螺仪的精度是十分重要的。

为了提升光纤陀螺仪的精度，人们在不同方面做出了一系列的改进和创新。

1. 光纤质量的提升精度提升的第一步就是提升光纤的质量。

目前，制备光纤的技术已经非常成熟，可以制造出质量极高的光纤。

高质量的光纤具有以下特点：纤芯和包层之间的折射率差小、纤芯材料的纯度高、光纤的直径均匀等。

这些特点使得光纤在传播光束时能够更加稳定和准确。

2. 光源和光探测器的改进另一个提升精度的关键是改进光源和光探测器。

光源的稳定性和光束发散度对光纤陀螺仪的精度有着重要影响。

传统的光源如半导体激光器已经无法满足要求，逐渐被更加稳定和发散度更小的光源所取代。

光探测器也在不断研究中，以提高光纤陀螺仪的精确测量。

3. 温度和振动的控制温度和振动的控制对于光纤陀螺仪的精度提升也非常关键。

光纤陀螺仪的性能受到温度和振动的影响较大，因此，为了提高精度，需要采取相应的控制措施。

如采用温度稳定性好的材料、防振设计以及振动补偿等技术手段，可以有效地减小温度和振动对光纤陀螺仪的影响，提高其精度。

4. 数据处理算法的优化除了硬件上的改进，优化数据处理算法也是提升光纤陀螺仪精度的一种重要手段。

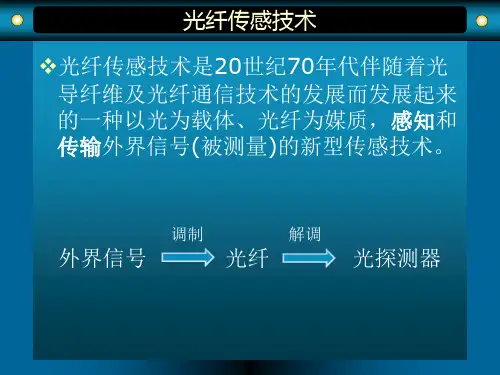

光纤陀螺仪一、光纤传感技术光纤传感技术是20世纪70年代伴随着光导纤维及光纤通信技术的发展而发展起来的一种以光为载体、光纤为媒质，感知和传输外界信号(被测量)的新型传感技术。

光纤传感技术光纤传感器与常规传感器相比的最大优点是对电磁干扰的高度防卫度，而且它可以制成小型紧凑的器件，具有多路复用的能力，以及可以制成分布式的传感结构等，不少光纤传感器与对应的常规传感器相比，在灵敏度、动态范围、可靠性等方面也具有明显的优势。

二、陀螺仪概述陀螺仪(gyroscope)意即“旋转指示器”，是指敏感角速率和角偏差的一种传感器．自1852年陀螺仪问世，因其独特的性能，广泛地应用于航海、航空、航天以及国民经济等领域。

迄今为止，陀螺仪从传统的刚体转子陀螺仪到新型的固态陀螺仪，种类十分繁多。

随着光电技术、微米／纳米技术的发展，新型陀螺仪如激光陀螺、光纤陀螺和微机械陀螺应运而生。

它们都是广义上的陀螺仪，是根据近代物理学原理制成的具有陀螺效应的传感器。

因其无活动部件—高速转子，称为固态陀螺仪。

这种新型全固态的陀螺仪将成为未来的主导产品，具有广泛的发展前途和应用前景。

根据其精度范围陀螺仪大致分为三部分：超高精度陀螺仪、中高精度陀螺仪和低精度陀螺仪。

1)超高精度陀螺仪指精度在10-6 º/h～5×10-4 º／h范围内的陀螺仪，主要包括静电陀螺、磁浮陀螺和液浮陀螺。

目前最高精度的陀螺仪是静电陀螺仪。

2)中高精度陀螺仪指精度在5×10-4 º/h到10-1 º/h的陀螺仪。

目前最具有发展前景的陀螺仪就是光学陀螺仪，主要指激光陀螺仪和光纤陀螺仪，激光陀螺属于第一代光学陀螺，光纤陀螺属于第二代光学陀螺．3)低精度陀螺仪指精度范围超过10-1 º/h的陀螺仪。

目前有发展前景的是微机械陀螺仪。

微机械陀螺仪有望在一些新的领域中得到应用，如车载导航系统、天文望远镜、工业机器人、计算机鼠标，甚至是玩具上。
