材料力学 组合变形及连接部分计算答案

《材料力学》课后习题答案详细在学习《材料力学》这门课程时，课后习题是巩固知识、检验理解程度的重要环节。

一份详细准确的课后习题答案不仅能够帮助我们确认自己的解题思路是否正确，还能进一步加深对知识点的理解和掌握。

材料力学是一门研究材料在各种外力作用下产生的应变、应力、强度、刚度和稳定性的学科。

它对于工程领域的学生来说至关重要，无论是机械工程、土木工程还是航空航天工程等，都离不开材料力学的知识支撑。

对于课后习题的解答，我们首先要明确每个问题所涉及的核心概念和原理。

比如，在研究杆件的拉伸和压缩问题时，需要清楚胡克定律的应用条件和计算公式。

胡克定律指出，在弹性限度内，杆件的伸长或缩短量与所受的拉力或压力成正比。

以一道常见的拉伸习题为例：一根直径为 20mm 的圆杆，受到100kN 的拉力，材料的弹性模量为 200GPa，求杆的伸长量。

解题思路如下：首先，根据圆杆的直径计算出横截面积 A ＝π×（d/2)＾2 ，其中 d 为直径。

然后，根据胡克定律ΔL ＝ FL/EA ，其中F 为拉力，L 为杆长，E 为弹性模量，A 为横截面积，代入已知数据进行计算。

在计算过程中，要注意单位的统一。

拉力的单位通常为牛顿（N），长度的单位要与弹性模量的单位相匹配，面积的单位要为平方米（m²）。

再来看一个关于梁的弯曲问题。

梁在受到横向载荷作用时，会产生弯曲变形。

在解答这类习题时，需要运用到弯矩方程、挠曲线方程等知识。

例如：一简支梁，跨度为 L，承受均布载荷 q，求梁的最大弯矩和最大挠度。

解题时，首先要根据梁的支座情况列出弯矩方程。

然后，通过积分求出挠曲线方程，再根据边界条件确定积分常数。

最后，求出最大弯矩和最大挠度的位置及数值。

在求解过程中，要理解弯矩和挠度的物理意义，以及它们与载荷、梁的几何形状和材料性质之间的关系。

对于扭转问题，要掌握扭矩的计算、切应力的分布规律以及扭转角的计算方法。

比如，一根轴受到扭矩 T 的作用，已知轴的直径和材料的剪切模量，求轴表面的最大切应力和扭转角。

组合变形一、判断题1.斜弯曲区别与平面弯曲的基本特征是斜弯曲问题中荷载是沿斜向作用的。

( )2.斜弯曲时，横截面的中性轴是通过截面形心的一条直线。

( )3.梁发生斜弯曲变形时，挠曲线不在外力作用面内。

( )4.正方形杆受力如图1所示，A点的正应力为拉应力。

( )图 15. 上图中，梁的最大拉应力发生在B点。

( )6. 图2所示简支斜梁，在C处承受铅垂力F的作用，该梁的AC段发生压弯组合变形，CB段发生弯曲变形。

( )图 27.拉（压）与弯曲组合变形中，若不计横截面上的剪力则各点的应力状态为单轴应力。

( )8.工字形截面梁在图3所示荷载作用下，截面m--m上的正应力如图3（C）所示。

( )图 39. 矩形截面的截面核心形状是矩形。

( )10.截面核心与截面的形状与尺寸及外力的大小有关。

( )11.杆件受偏心压缩时，外力作用点离横截面的形心越近，其中性轴离横截面的形心越远。

( )12.计算组合变形的基本原理是叠加原理。

（）二、选择题1.截面核心的形状与（）有关。

A、外力的大小B、构件的受力情况C、构件的截面形状D、截面的形心2.圆截面梁受力如图4所示，此梁发生弯曲是（）图 4A、斜弯曲B、纯弯曲C、弯扭组合D、平面弯曲三、计算题1.矩形截面悬臂梁受力F1=F，F2=2F，截面宽为b，高h=2b，试计算梁内的最大拉应力，并在图中指明它的位置。

图 52.图6所示简支梁AB上受力F=20KN，跨度L=2.5m，横截面为矩形，其高h=100mm,宽b=60mm，若已知α=30°，材料的许用应力[σ]=80Mpa,试校核梁的强度。

3.如图7所示挡土墙，承受土压力F=30KN，墙高H=3m，厚0.75m，许用压应力[σ]ˉ=1 Mpa，许用拉应力[σ]﹢=0.1 Mpa，墙的单位体积重量为，试校核挡土墙的强度。

图 6 图 74.一圆直杆受偏心压力作用，其偏心矩e=20mm,杆的直径d=70mm,许用应力[σ]=120Mpa,试求此杆容许承受的偏心压力F之值。

组合变形基 本 概 念 题一、选择题1. 偏心压缩时，截面的中性轴与外力作用点位于截面形心的两侧，则外力作用点到形心的距离e 和中性轴到形心距离d 之间的关系是（ ）。

A ．e = dB ．e ＞dC ．e 越小，d 越大D ．e 越大，d 越小2.三种受压杆件如图所示，设杆1、杆2和杆3中的最大压应力(绝对值)分别用1max σ、2max σ、3max σ表示，则（ ）。

A ．1max σ=2max σ=3max σB ．1max σ＞2max σ=3max σC ．2max σ＞1max σ=3max σD ．2max σ＜1max σ=3max σ 题2图3.在图示杆件中，最大压应力发生在截面上的（ ）。

A ．A 点B ．B 点C ．C 点D ．D 点题3图 题4图4. 铸铁杆件受力如图4所示，危险点的位置是（ ）。

A ．①点B ．②点C ．⑧点D ．④点5. 图示正方形截面直柱，受纵向力P 的压缩作用。

则当P 力作用点由A 点移至B 点时柱内最大压应力的比值()max A σ﹕()max B σ为( )。

A ．1﹕2B ．2﹕5C ．4﹕7D ．5﹕26. 图示矩形截面偏心受压杆件发生的变形为（ ）。

A ．轴向压缩和平面弯曲组合B ．轴向压缩，平面弯曲和扭转组合C．轴向压缩，斜弯曲和扭转组合D．轴向压缩和斜弯曲组合-41-题5图题6图7.图所示悬臂梁的横截面为等边角钢，外力P垂直于梁轴，其作用线与形心轴y垂直，那么该梁所发生的变形是（）。

A．平面弯曲B．扭转和斜弯曲C．斜弯曲D．两个相互垂直平面(xoy平面和xoz平面)内的平面弯曲题7图8.图示正方形截面杆受弯扭组合变形，在进行强度计算时，其任一截面的危险点位置有四种答案，正确的是( )。

A．截面形心B．竖边中点A点C．横边中点B点D．横截面的角点D 点题8图题9图9.图示正方形截面钢杆，受弯扭组合作用，若已知危险截面上弯矩为M，扭矩为T，截面上A点具有最大弯曲正应力σ和最大剪应力τ，其抗弯截面模量为W。

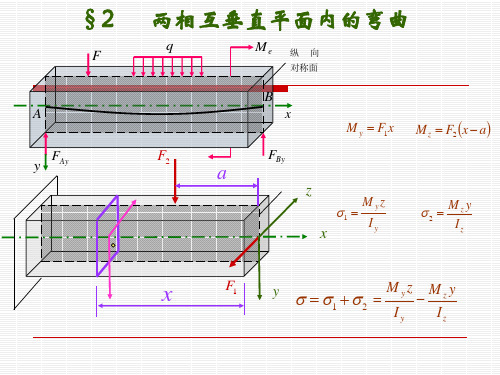

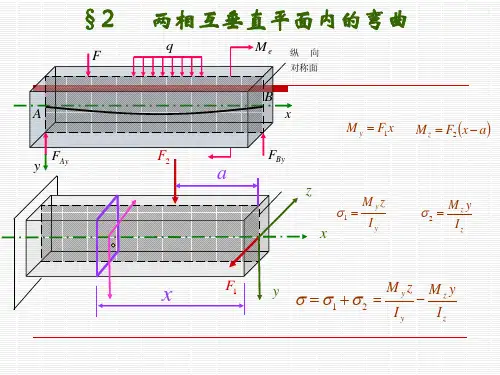

材料力学（土）笔记第八章 组合变形及连接部分的计算1．概 述工程实际中，构件在荷载作用下往往发生两种或两种以上的基本变形若几种变形所对应的应力（变形）属于同一数量级，则构件的变形成为组合变形对于组合变形下的构件，在线弹性、小变形条件下，可按构件的原始形状和尺寸进行计算 可先将荷载简化为符合基本变形外力作用条件的外力系分别计算构件在每一种基本变形下的内力、应力或变形利用叠加原理，综合考虑各基本变形的组合情况以确定构件的危险截面、危险点的位置及危险点的应力状态，并据此进行强度计算 若构件的组合变形超过了线弹性范围，或虽在线弹性范围内但变形较大则不能按其初始形状或尺寸进行计算，不能用叠加原理工程实际中，经常需要将构件相互连接铆钉、螺栓、键等起连接作用的部件，统称为连接件连接件（或构件连接处）的变形往往比较复杂，而其本身尺寸都比较小在工程设计中，通常按照连接的破坏可能性采用既能反映受力的基本特征，又能简化计算的假设，计算其名义应力然后根据直接试验的结果，确定其相应的许用应力，来进行强度计算这种简化计算的方法，称为工程实用计算法2．两相互垂直平面内的弯曲对于横截面具有对称轴的梁当横向外力或外力偶作用在梁的纵向对称面内时，梁发生对称弯曲 这是，梁变形后的轴线是一条位于外力所在平面内的平面曲线碰到双对称截面梁在水平和垂直两纵向对称平面内同时承受横向外力的作用情况这时梁分别在水平纵对称面（Oxz 平面）和铅垂纵对称面（Oxy 平面）内发生对称弯曲 在梁的任意横截面m-m 上，由1F 和2F 引起的弯矩值依次为1y M F x = 和 2()z M F x a =-梁的任一横截面m-m 上任一点(,)C y z 处与弯矩y M 和z M 相应的正应力分别为'yyM z I σ= 和 ''z z M y I σ=- 由叠加原理，在1F 和2F 同时作用下，截面m-m 上C 点处的正应力为 '''y z y z M M z y I I σσσ=+=-式中y I 和z I 分别为横截面对于两对称轴y 和z 的惯性矩y M 和z M 分别是截面上位于水平和铅垂对称平面内的弯矩且其力矩矢量分别与y 轴和z 轴的正向相一致在具体计算中，也可先不考虑弯矩和坐标的正负号，以其绝对值代入然后根据梁在荷载分别作用下的变形情况，判断由其引起该点处正应力的正负号为确定横截面上最大正应力点的位置，需求截面上中性轴的位置由于中性轴上各点处的正应力均为零，令0y 、0z 代表中性轴上任一点的坐标则由上式可得中性轴方程000yz yzM M z y I I -=由上式可见，中性轴是一条通过横截面形心的直线其与y 轴的夹角为θ，且tan tan y y z I I z M y M I I θϕ==⨯= 对于圆形、正方形等y z ，有由于梁各横截面上的合成弯矩M 所在平面的方位一般不相同所以，虽然每一截面的挠度都发生在该截面的合成弯矩所在平面内梁的挠曲线一般仍是一条空间曲线梁的挠曲线方程仍应分别按两垂直平面内的弯曲来计算，不能直接用合成弯矩计算 确定中性轴位置后，作平行于中性轴的两条直线，分别与横截面周边相切于两点该两点即分别为横截面上拉应力和压应力为最大的点对于工程中常用的矩形、工字型等截面梁其横截面都有都有两个互相垂直的对称轴，且截面的周边具有棱角故横截面上的最大正应力必发生在截面的棱角处于是，可根据梁的变形情况，直接确定截面上最大拉、压应力点的位置，无需定出中性轴 在确定了梁的危险截面和危险点的位置，并算出危险点处的最大正应力之后由于危险点处于单轴应力状态，可按正应力强度条件计算横截面上的切应力，对于一般实体截面梁，其数值较小，可不必考虑3．拉伸（压缩）与弯曲3.1 横向力与轴向力共同作用等直杆受横向力和轴向力共同作用时，杆将发生弯曲与拉伸（压缩）组合变形对于弯曲刚度EI 较大的杆，由于横向力引起的挠度与横截面的尺寸相比很小因此，由轴向力在相应挠度上引起的弯矩可略去不计可分别计算由横向力和轴向力引起的杆横截面上的正应力按叠加原理求其代数和，即得在组合变形下，杆横截面上的正应力max ,max N t t b F M A Wσσσ=+=+ 当材料的许用拉应力和许用压应力不相等时杆内的最大拉应力和最大压应力必须分别满足杆件的拉、压强度条件对于弯曲刚度EI 较小的杆件，在压缩和弯曲组合变形下轴向压力引起的附加弯矩较大，且其转向与横向力引起的弯矩相同因此不能按杆的原始形状来计算，叠加原理也不再适用3.2 偏心拉伸（压缩）作用在直杆上的外力，当其作用线与杆的轴线平行但不重合时，将引起偏心拉伸或偏心压缩 横截面具有两对称轴的等直杆承受矩截面形心为e （称为偏心距）的偏心拉力F 为例 先将作用在杆端截面上A 点处的拉力F 向截面形心1O 点简化得到轴向拉力F 和力偶矩Fe ，将力偶矩分解为ey M 和ez Msin ey F M Fe Fz α==cos ez F M Fe Fy α==式中，坐标轴y 、z 为截面的两个对称轴F y 、F z 为偏心拉力F 作用点（A 点）的坐标于是的得到一个包含轴向拉力和两个在纵对称面内的力偶的静力等效力系此力系将分别使杆发生轴向拉伸和在两相互垂直的纵对称面内的纯弯曲当杆的弯曲刚度较大时，同样可按叠加原理求解在上述力系作用下任一横截面n-n 上的任一点(,)C y z 处相应于轴力N F F =和两个弯矩的正应力，由叠加原理，的C 点处的正应力F F y zFz z Fy y F A I I σ⨯⨯=++ 利用惯性矩与惯性半径间的关系 2y yI A i =⨯，2z z I A i =⨯ 式子可改写为22(1)FF y zz z y y F A i i σ=++ 上式是一个平面方程，表明正应力在横截面上按线性规律变化应力平面与横截面相交的直线（沿该直线0σ=）就是中性轴令0y 、0z 代表中性轴上任一点的坐标，代入即得中性轴方程002210F F y z z y z y i i ++= 在偏心拉伸（压缩）情况下，中性轴是一条不通过截面形心的直线为定出中性轴的位置，可利用其在y 、z 两轴上的截距y a 和z a在上式中，令00z =，相应的0y 即为截距y a ，而令00y =，相应的0z 即为截距z a 由此求得2z y F i a y =-，2y z Fi a z =- A 在第一象限内，F y 、F z 都为正值，则y a 、z a 均为负值即中性轴与外力作用点分别处于截面形心的相对两侧对于周边无棱角的截面，可作两条与中性轴平行的直线与横截面的周边相切两切点即为横街面上最大拉应力和最大压应力所在的危险点将危险点的坐标代入公式即可求得最大拉应力和最大压应力对于周边具有棱角的截面，其危险点必定在截面的棱角处，并可根据杆件的变形来确定 最大拉应力,max t σ和最大压应力,max c σ，其值为,max ,max t F F c yz Fz Fy F A W W σσ⎫⎪=±±⎬⎪⎭ 式子对箱型、工字形等具有棱角的截面都适用当外力的偏心距（F y 、F z ）较小时，中性轴可能不与横截面相交即横截面就可能不出现与轴力异号的应力由于危险点仍处于单轴应力状态，可按正应力的强度条件进行计算3.3 截面核心如前所述，当偏心轴向力F 的偏心距较小时，杆横截面上就可能不出现异号应力 因此当偏心压力F 的偏心距较小时，杆的横截面上可能不出现拉应力外力作用点离形心越近，中性轴距形心就越远当外力作用点位于截面形心附近的一个区域内时，就可以保证中性轴不与横截面相交，这个区域就称为截面核心当外力作用在截面核心的边界上时相对应的中性轴正好与截面的周边相切，利用这一关系就可确定截面核心的边界为确定任意形状截面的截面核心边界，可将与截面周边相切的任一直线视作中性轴 在y 和z 形心主惯性轴上的截距分别为1y a 和1z a可确定与该中性轴对应的外力作用点1按上述方法求得与其对应的截面核心边界上的点2、3、…的坐标连接这些点所得到的一条封闭曲线，即为所求截面核心的边界该边界曲线所包围的带阴影线的区域，即为截面核心圆截面对于圆心O 时极对称的，因此，截面核心的边界对于圆心也是极对称的为一圆心为O 的圆作一条与圆截面周边相切于A 点的直线，将其视为中性轴取OA 为y 轴，于是，该中性轴在y 和z 形心主惯性轴上的截距为1/2y a d =， 1z a =∞圆截面的222/16y z i i d ==，将其代入公式即得与其对应的截面核心边界上点1的坐标2211/16/28z y y i d d a d ρ=-=-=-，2110y z z i a ρ=-= 从而可知，截面核心边界是一个以O 为圆心，/8d 为半径的圆对于边长为b h ⨯的矩形截面，两对称轴y 和z 为截面的形心主惯性轴将与AB 向切的直线①视作中性轴，其在y 和z 轴上的截距分别为，矩形截面2212yb i =，2212z h i = 将上式代入，即得中性轴①对应的截面核心边界点上点1的坐标为2211/12/26z y y i h h a h ρ=-=-=-, 2110y z z i a ρ=-= 同理，分别将与矩形边界相切的直线②、③、④视作中性轴可得对应的截面核心边界上点2、3、4的坐标从而得到了截面核心边界上的4个点当中性轴从截面的一个侧边绕截面的顶点旋转到其相邻边时 将得到一系列通过边界点B 但斜率不同的中性轴而B 点的坐标(,)B B y z 是一系列中性轴共有的 将其代入中性轴方程，经改写后得2222110F F B B B B F F y z y z z y z y z y z y i i i i ++=++= 上式中，B y 、B z 为常数 因此该式就可看作时表示外力作用点坐标(,)F F y z 间关系的直线方程即当中性轴绕B 点旋转时，相应的外力作用点移动的轨迹是一条连接点1、2的直线将1、2、3、4四点中相邻的两点连以直线，即得矩形截面的截面核心边界截面核心为位于截面中央的菱形对于具有棱角的截面，均可按照上述方法确定其截面核心对于周边有凹进部分的截面（例如槽型或T 字型截面等）在确定截面核心边界时，应该注意不能取与凹进部分的周边相切的直线作为中性轴，因为这种直线显然约横截面相交4．扭转与弯曲一般的传动轴通常发生扭转与弯曲组合变形讨论杆件发生扭转与弯曲组合变形时的强度计算直径为d 的等直圆杆AB ，A 端固定，B 端具有与AB 成直角的刚臂，并受铅垂力F 作用，将F 简化为一作用于杆端截面形心的横向力F 和一作用于杆端的力偶矩e M Fa = 杆AB 将发生弯曲与扭转组合变形分别作杆的弯矩图和扭矩图，可见杆的危险截面为固定端截面，内力分量分别为M Fl =， e T M Fa ==由弯曲和扭转的应力变化规律可知危险截面上的最大弯曲正应力σ发生在铅垂直径的上、下两端点对于许用拉应力，压应力相等的塑性材料来说，该两点的危险程度相同 研究任一点，围绕该点分别用横截面、径向纵截面和切向纵截面截取单元体 该点应力状态如图所示，可见该点处于平面应力状态，其三个主应力为132σσσ⎫=⎬⎭ 20σ= 对于塑性材料制成的杆件，选用第三或第四强度理论来建立强度条件用第三、第四强度理论，将上述各应力代入向相应的应力表达式求得相当应力后，即可根据材料的许用应力[]σ来建立强度条件，对杆进行强度计算 其中弯曲正应力/M W σ=，扭转切应力/p T W τ=，对于圆截面杆2p W W =截面周边各点处弯曲正应力的数值和正负号都将随着轴的转动而交替变化这种应力称为交变应力，交变应力下工作的构件另有相应的计算准则5．连接件的实用计算法5.1 剪切的实用计算设两块钢板用螺栓连接后承受拉力F螺栓在两侧面上分别收到大小相等、反向相反、作用线相距很近的两组分布力系的作用 螺栓在这样的作用下，将沿两侧外力之间，并与外力作用线平行的截面m-m 发生相对错动称为剪切面应用截面法，可得剪切面上的内力，即剪力s F在剪切实用计算中，假设剪切面上各点处的切应力相等 于是剪切面上的名义切应力为S sF A τ=式中s A 为剪切面面积，s F 为剪切面上的剪力 通过试验得到剪切破坏时材料的极限切应力u τ，除以安全因数，得许用应力[]τ 剪切强度表示为[]S sF A ττ=≤ 名义切应力并不反映剪切面上切应力的精确理论值只是剪切平面上的平均切应力但对于低碳钢等塑性材料材料制成的连接件，变形较大而临近破坏时剪切面上的切应力将逐渐趋于均匀而且满足剪切强度条件式，不至于发生剪切破坏，从而满足工程需要对于大多数的连接件来说，剪切变形及剪切强度时主要的5.2 挤压的实用计算螺栓连接中，在螺栓与钢板相互接触的侧面上，将发生彼此间的局部承压现象，称为挤压 在接触面上的压力，称为挤压力，并记为bs F挤压力可根据被连接件所受的外力，由静力平衡条件求得当挤压力过大时，可能引起螺栓压扁或钢板在孔缘压皱，从而导致连接松动失效在挤压实用计算中，假设名义挤压应力的计算式为bs bs bsF A σ= 式中，bs F 为接触面上的挤压力；bs A 为计算挤压面面积当接触面为圆柱面时，计算挤压面面积bs A 取为实际接触面在直径平面上的投影面积 理论表明，这类圆柱状连接件与钢板孔壁间接触面上的理论挤压应力沿圆柱的变化情况如图 计算所得的名义挤压应力与接触面中点处的最大理论挤压应力值相近当连接件与被连接构件的接触面为平面时，计算挤压面面积即为实际接触面的面积 通过试验，按名义挤压应力公式得到的材料的极限挤压应力，除以安全因数确定许用挤压应力[]bs σ，则挤压强度条件可表达为[]bs bs bs bsF A σσ=≤ 注意，挤压应力是在连接件和被连接件之间相互作用的当两者材料不同时，应校核其中许用挤压应力较低的材料的挤压强度6．铆钉连接的计算铆钉连接在建筑结构中被广泛采用铆接的方式主要有搭接、单盖板对接和双盖板对接三种搭接和单盖板对接中的铆钉具有一个剪切面（称为单剪）双盖板对接中的铆钉具有两个剪切面（称为双剪）6.1 铆钉组承受横向荷载在搭接和单盖板对接中，由铆钉的受力可见铆钉（或钢板）显然将发生弯曲在铆钉组连接中，在弹性变形阶段两端铆钉的受力与中间铆钉的受力并不完全相同 为简化计算，并考虑到连接在破坏前将发生塑性变形，在铆钉计算中假设①不论铆接的方式如如何，均不考虑弯曲的影响②若外力的作用线通过铆钉组横截面的形心，且同一组内各铆钉的材料与直径均相同，则每个铆钉的受力相等 按照上述假设，即可得每个铆钉的受力1F 为1F F n= 式中，n 为铆钉组中的铆钉数求得每个铆钉的受力1F 后，即可分别校核其剪切强度和挤压强度被连接件由于铆钉孔的削弱，其拉伸强度应以最弱截面（轴力较大，截面积较小）为依据 不考虑集中应力的影响对于销钉或螺栓连接，其分析计算方法与铆钉连接相同6.2 铆钉组承受扭转荷载承受扭转荷载的铆钉组，由于被连接件（钢板）的转动趋势每一铆钉的受力将不再相同令铆钉组横截面形心为O 点 假设钢板的变形不计，可视为刚体于是，每一铆钉的平均切应变与该铆钉截面中心至O 点的距离成正比，其方向垂直于该点与O 点的连线由合力矩定理，每一铆钉上的力对O 点力矩的代数和等于钢板所受的扭转力偶矩e M ，即 e i i M Fe Fa ==∑式中，i F 为铆钉i 所受的力；i a 为该铆钉截面中心至铆钉组截面形心的距离对于承受偏心横向荷载的铆钉组可将偏心荷载F 向铆钉组截面形心O 简化得到一个通过O 点的荷载F 和一个绕O 点旋转的扭转力偶矩e M Fe =若同一铆钉组中每一铆钉的材料和直径均相同则可分别计算由力F 引起的力'i F 和由转矩e M 引起的力''i F铆钉i 的受力为'i F 和''i F 的矢量和求得铆钉i 的受力i F 后，可分别校核受力最大的铆钉的剪切强度和挤压强度。
