煤层注水方法装备

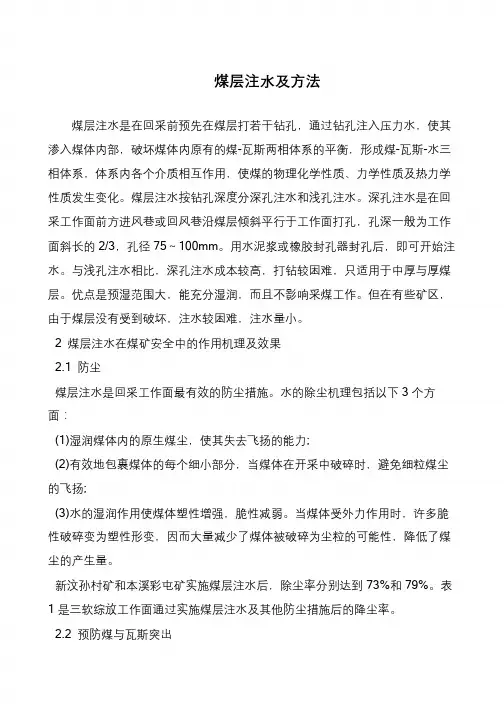

煤层注水方法及装备一、煤层注水方法

二．煤层注水装备

煤层注水的系统装备包括液压钻机，脉冲式注水泵，封孔泵及相关产品等一、2BZ-40/12型脉冲式煤层注水泵

专利号：ZL2.X

一、概述

2BZ-40/12型脉冲式煤层注水泵，适用于各种类型煤层的注水，特别是难注水煤层的注水；是目前解决低渗透性、高硬度难注水煤层注水的最有效技术手段，是我国目前唯一应用于煤层注水实践的脉冲式煤层高压注水泵，与现有应用于煤矿井下的煤层注水泵相比较具有如下特点：

①注水压力、注水流量为脉冲式，在调定的注水上限强度<压力）下，注水流量、脉冲强度<压力）根据煤层的渗透能力自动调节，脉冲强度随煤层对水渗透能力的降低而增高，脉冲频率保持不变，脉冲水强制沟通煤层内部原有封闭裂隙和形成新的裂隙网；

②脉冲水泵液力端采用黄铜为基体，具有良好的耐腐蚀特性，能很好满足煤矿井下腐蚀性水源使用要求；

③脉冲式煤层注水泵在使用上采用脉冲高压注水强制沟通煤层内部原有封闭裂隙、在煤层内部形成裂隙网，静压注水浸润煤体的复合注水方式，在停止脉冲式高压注水的同时系统自动转换为静压注水；

2 B Z - 40 / 12

最大脉冲强度12 MPa

注水

泵

柱塞数

脉冲式煤层注水泵一般采用成套供货方式。成套的脉冲式煤层注水泵包括：2BZ-40/12型脉冲式煤层注水泵、注水集成块、高压水表、供水自动控制水箱及封孔泵。

二、组成与工作原理

脉冲式煤层注水泵主要由脉冲泵体、带节流装置的调压器和压力显示器组成。其原理

图如图所示：

1

—压力显示器

脉冲泵体输出压力由0～P的脉冲高压水，带节流装置的压力调节器控制、并确保脉冲水压在设定的最大脉冲水压P下，控制输出的脉冲水流量能根据注水煤层的渗透能力自动调节，压力显示器间断显示脉冲水压的大小。

脉冲式煤层注水过程为：电动机带动脉冲式煤层注水泵运转，输出的脉冲高压水进入带节流装置的压力调节器，压力调节器根据煤层的渗透能力，在确保有足够脉冲水压强度的前提下，自动控制输出水量的大小，脉冲强度由压力显示器显示；呈高度脉冲的高压水通过管路系统注入煤层内部的过程中，在不压裂煤层的条件下，脉冲高压水在煤层内部形成的“水击”现象，迫使煤层内部原有封闭裂隙相互沟通或直接在煤层内形成新的裂隙网，提供水在煤层内部流动的网络通道，静压水通过这些网络渗透到煤层内部，使煤层得到有效湿润，煤层注入水量的多少由高压水表显示。一般条件下脉冲式高压注水采用脉冲泵压

裂和沟通煤层裂隙、静压水浸润煤层的动、静压交替注水方式<水湿润并进入煤层微小裂隙在于毛细力和分子运动，与注水压力无关，注水压力只在于迫使水进入煤层内大的裂隙网）；即脉冲泵开启一段时间<时间的长短视煤层原有裂隙的发育和沟通情况不同而定，一般开启脉冲泵约半小时测定一次脉冲泵的最大脉冲压力，当脉冲压力有明显降低时，可认为脉冲压力水已在相当程度上强制沟通煤层原有裂隙网或在一定范围的煤层内部形成新的裂隙网），关闭脉冲泵，进行静压注水，在静压注水流量明显降低或注不进水时，再次开启脉冲式煤层注水泵，如此反复，直至煤层注水工作结束。

三、技术特征

①脉冲强度 0-12 MPa

②输出流量 40 L/min

③脉冲频率 1460 次/min

④电机型号:YBK2-180L-8

⑤电机防爆型式:矿用隔爆型,防爆标志:EXdI

⑥电机功率 15 kw

⑦工作电压 380/660 V，660/1140v

⑧外型尺寸： 1240X600X625 mm

⑨整机质量： 500 Kg

二、ZDY-650煤矿用液压坑道钻机

1 概述

本使用说明书按GB9969.1-1998工业产品使用说明书总则的规定编写。

1.1 产品特点

ZD-Y650煤矿用液压坑道钻机<以下简称钻机）是我厂新研制的ZDY系列钻机之一。该钻机是结合煤矿现场使用的最新需求和改进意见而设计制造的。该钻机采用液压传动机构，具有钻进能力大、速度快、操作简单、工作稳定可靠、移动安装方便等特点。

1.2 适用范围

钻机主要用于煤矿井下钻进瓦斯抽<排）放孔、注浆灭火孔、煤层注水孔、防突卸压

孔、地质勘探孔及其它项目孔。适用于岩石坚固性系数f≤8的各种煤层、岩层。要求巷道或钻场断面大于6.5m2，高度大于2.3m，宽度大于2.8m。

1.3 型号说明

型号组成及其所代表的含义。

Z D Y 650 煤矿用液压坑道钻机

最大输出转矩

液压

动力头式

钻机

型号示例：ZDY-650煤矿用液压坑道钻机：Z表示钻机；D表示动力头式；Y表示由液压驱动；650表示最大输出转矩为650N·m。

2 主要结构和工作原理

钻机整体结构如图1所示，液压系统见图8。钻机主要由泵站、动力头、机架、立柱架、操纵台和钻具等6大部分组成。

2.1 泵站

泵站<图2）主要由电动机、油泵、油箱、溢流阀、精粗滤油器、冷却器及底座等部件组成。泵站是通过电动机驱动油泵转动，将电能转换成旋转油路和推进油路的液压能<压力油），再通过操纵台上的操纵阀组，将压力油输送到液压执行机构，实现钻机的各种功能。

2.2 动力头

动力头<图3）主要由液压马达、驱动套、六方轴、水辫等组成。其功能是将液压能转换成机械能，从而带动钻具旋转切削煤、岩。水辫的作用是向钻杆传递动力和通水<或压气）以便排渣及冷却钻头。

2.3 机架

机架<图4）主要由机架体、推进油缸、拖板、夹持器等组成。动力头固定在拖板上，其功能是将液压能转换成油缸往复运动的机械能，带动拖板上的动力头可沿导轨作往复运动。夹持器为手动型，用于装卸钻杆。

2.4 立柱架

立柱架<图5）主要由立柱、下连接梁、横梁、上支撑座、吊梁、内注式单体液压支柱等组成，立柱架锚固在巷道或钻场顶底板之间，起支撑和安装机架及动力头的作用。因为采用了内注式单体液压支柱，提高了立柱架的整体锚固力，增加了钻机的稳定性。

2.5 操纵台

操纵台<图6）主要由操纵台架、多路换向阀组、节流阀<微调）、压力表、胶管接头等组成。操纵台的作用是通过操作手把实现钻机的各种动作，对钻机实现集中控制。多路换向阀组由3片阀片组成，分别控制马达的旋转、推进油缸的快速进退和正常进退。阀组内部带有分流阀，将压力油分为两路，一路通过旋转阀片至液压马达；一路通过正常进退阀片至推进油缸。节流阀<微调）可调节推进速度。快速进退阀片可将旋转油路的大流量压力油合并至推进油缸，实现快速进退。

2.6 钻具

钻具<图7）包括钻头和钻杆。

钻头为三翼硬质合金三级组合钻头，直径分别为φ65mm中心钻头、φ85mm二级钻头和φ115mm三级钻头，可组合使用，也可二级和中心钻头组合，亦可单独使用φ65mm中心钻头。

钻杆直径为φ42mm、φ50mm两种，长度都为800mm。采用圆锥螺纹连接，具有强度高、拆装容易、对中性好等优点。

3、主要技术参数

钻进深度 m 150

开孔直径 mm 65、85、115

终孔直径 mm 65、75

钻杆规格 mm φ42×800、φ50×800

钻孔倾角° 0～90

钻孔方位角° 0～360

输出扭矩 N·m ≥650

输出转速 r/min ≥95

推力 kN 40

拉力 kN 25

锚固力kN 80×2

推进速度 m/min 0～1.5

推进行程 mm 850

电动机型号 YBK2-160L-4

电动机功率 kW 15

电动机电压 V 380/660

泵站：

工作介质冬天用46#液压油，夏天用68#液压油

油箱容积 L 90

小泵出油调定工作压力Mpa 10

大泵出油调定工作压力Mpa 13

超纵台：

旋转压力 Mpa 10.5<正转）

旋转压力 Mpa 11<反转）

推进压力 Mpa 10

油泵型号 CBY3050-2FL

液压马达型号 BM-E500

液压马额定转速 r/min 200

液压马额定压力 Mpa 16

液压马额定流量 L/min 100

外形尺寸

主机外形尺寸mm 2107×380×355

泵站外形尺寸mm 1400×700×986

整机重量 Kg 120

三、ZDY-750煤矿用液压坑道钻机

1 用途及使用范围

ZDY-750型全液压钻机主要用于煤矿井下钻进瓦斯抽<排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其他项目孔。适用于岩石坚固系数f≤10的各种煤、岩层。要求巷道及钻场断面大于6.5m2，高度大于2.3m，宽度大于2.8m。

2 主要结构和工作原理

2.1 钻机整体结构如<图1）所示，液压系统(图2>所示，本机主要由泵站(图3>、动力头<图4）、机架<图5）、立柱框架<图6）、操纵台<图7）和钻具<图8）所示等部分组成。

2.2 泵站

泵站(图3>是钻机的动力源，主要由防爆电机、双联齿轮泵、油箱、粗、精过滤器、冷却器、溢流阀等组成。防爆电机驱动双联齿轮泵把电能转化为旋转油路和推进油路的液压能<压力油），通过操纵台将旋转油路的压力油输送到液压马达、推进油路的压力油输送到推进油缸、液压卡盘、液压夹持器，从而实现钻机的各种运动。

2.3 动力头

动力头(图4>由液压马达、变速齿轮、轴、卡盘等组成。其功能是把液压能转变为机械能，从而带动钻具旋转切削煤、岩。动力头设有两档输出转速，便于在不同岩性的煤层、岩层中钻孔。卡盘为常闭式，采用碟形弹簧夹紧钻杆、液压松开钻杆。

2.4 机架

机架(图5>由机架体、进给油缸、拖板、液压夹持器<图9）等部分组成。动力头固定在拖板上，其功能是将液压能转换成油缸往复运动的机械能，带动拖板及动力头沿导轨作往复运动。液压夹持器用于装卸钻杆。

2.5 立柱框架

立柱框架(图6>主要由立柱、下连接梁、横梁、机架座、吊梁、旋转管卡等组成。立柱为带内外管的旋转式螺旋千斤顶，锚固在巷道或钻场顶底板之间，起支撑和稳固钻机的作用。横梁用于安装机架和调整钻机倾角，机架座用于调整钻机的方位角，旋转管卡等用于将立柱与机架连接成整体，起稳固钻机的作用，增加钻机工作时稳定性。

2.6操纵台

操纵台(图7>由操纵台架、多路换向阀组、节流阀<微调）、压力表、胶管等部分组

成。操纵台的作用是通过操纵手把实现钻机的各种动作，对钻机实行集中控制。多路换向阀组由5片阀组成，分别控制马达的旋转、推进油缸的快速进退和正常进退、液压夹持器、卡盘的夹紧和松开。节流阀<微调）可调节推进速度。快速进退阀片可将旋转油路的压力油合并至推进油缸，实现快速进退。

6 钻具

钻具(图8>包括钻杆、钻头、前置水辫或后置水辫。

钻杆直径为φ42mm、φ50mm两种，长都是800 mm，其连接型式采用圆锥螺纹，优点是强度高、拆装容易、对中性好。

钻头为三级组合式三翼硬质合金刮削型钻头，分为φ65mm中心钻头、φ87mm扩孔钻头和φ115mm<或Φ75mm中心钻头，Φ95mm二级钻头和Φ130mm三级钻头）扩孔钻头，可组合使用，也可二和中心钻头组合，还可以单独用Φ65mm<Φ75mm）中心钻头。

前置水辫或后置水辫<图10）是向钻杆传递动力和通水<或压风），以便排渣和冷却、润滑钻头，可根据需要选用。

3 主要技术参数：

钻进深度： m 150

开孔直径： mm 87、115

终孔直径： mm 75

钻杆直径： mm 42 /50

钻孔倾角：゜ 0～90

输出转矩： N.m 750/420

输出转速： r/min 130/240

额定压力： MPa 20

给进力： kN 50

起拔力： kN 30

锚固力： kN 2×80

电机功率： kW 18.5

工作介质：上稠40﹟液压油

油箱容积： L 100

外形尺寸： mm 500×470×510

主机外形尺寸： mm 2.15×0.6×0.5

泵站外形尺寸： mm 1.92×0.56×0.85

整机重量： kg 1200

图一: ZDY-650型煤矿用全液压坑道钻机(底座式-液压夹持器>

图二: ZDY-650型煤矿用全液压坑道钻机(立柱式-手动夹持器>四、BFK型封孔泵

一、概述

BFK型封孔泵是专为煤矿井下各种类型钻孔研制的封孔设备，其最大的特点在于：

①封孔能力强：对水平钻孔的最大封孔长度可达20m，对垂直上向钻孔的最大封孔长度可达15m；

②同时具有搅拌、输送高稠度浆料的特点：对于水泥浆，其水灰比达到：矿渣水泥，

水泥：水=1：0.32；硅酸盐水泥，水泥：水=1：0.4；

③无需对待封钻孔段进行扩孔和把送浆管送到待封钻孔的底部，只需把送浆管在待封钻孔的孔口作适当的固定和封堵即可；

④因为具有上述特点，大大简化了封孔工艺，降低了封孔作业的劳动强度；

⑤高稠度水泥浆具有的基本不收缩性，对任何钻孔都能确保封孔的严密性，提高钻孔的封孔质量。

B F K

封孔

泵

二、结构特征与工作原理

1主要结构

BFK型封孔泵主要由防爆电动机、安全离合器、变速系统、搅拌机、操作离合器、

送浆泵及机座组成。

２工作原理

①对浆体的搅拌

当防爆电动机处于运转状态时，变速传动系统通过安全离合器驱动搅拌机活动叶片旋转，使得对按水灰比要求加入到搅拌机内的混合物进行不断的掺和，直到混合均匀，实现对浆体的搅拌。在对浆体的搅拌过程中，离合器在操作手柄的控制下处于脱开状态，送浆泵不运转。

②对浆体的输送

在浆体搅拌均匀后，操作离合器的手柄使离合器处于接合状态，此时，变速系统通过离合器的作用驱动送浆泵转动，送浆泵在转动过程中的抽吸负压将搅拌机内混合均匀的浆体通过连接管吸入送浆泵体内，经加压后从泵的出口输出，完成对浆体的输送。在送浆泵运转过程中，搅拌机一直处于旋转工作状态。

三、技术特征

①工作压力１.2MPa

②工作流量 8—10 l/min

③工作电压 380V /660V

④电动机型号：YBK2-100L2-4

⑤防爆型式：矿用隔爆型，防爆标志ExdI

⑥电动机功率 3 Kw

⑦搅拌机净容积 30 L

⑧外型尺寸 1450 ×400× 800 (mm×mm×mm>

⑨质量 240 Kg

五、等量分流器

主要用于煤矿采煤工作面煤层注水防尘时多孔同时注水保持流量均衡和单向流动之用，是煤层注水必备的产品。分流器由阀芯、固定阻尼管、主弹簧组成的减压部分，由阀芯、阀套相对应之直角量边组成的可变阻尼截流部分及单向阀等三部分组成，以达到等差减压、稳定流量，单项流动的目的。

主要技术指标：

额定压力：18MPa

额定流量：0.5、0.7、1.0m3/h

分流误差：≤5%

六、ＷＭ系列快速水分测定仪

采用化学方法测定煤中水分含量，能携带到现场进行快速测定，测定一个样仅需十多分钟，表头直接读数。除能测定煤中水分外，还可测定木材、淀粉、土壤、矿石、药品等物质的水分含量。

主要技术指标：

六、SGS型双功能高压水表

SGS型双功能高压水表主要用于测量煤矿井下采掘工作面进行煤层注水及喷雾降尘测定时的水量、流量和压力，也可用于其它需要同时测定水量、流量和压力的场所。主要由上壳体、下壳体、叶轮、叶轮盒、承压板、水量指示器及压力指示器等组成。

能同时测量煤层注水的压力、流量和水量，计量采用数字字轮式，直观易读，计量精度达到相应的国家标准，外壳采用轻型抗磁、抗冲击摩擦火花材料，重量轻，且不会因材料原因而引起设备丢失等特点。与普通水表相比，该水表可耐受16MPa的高压，使用寿命长。

SGS型双功能高压水表的主要技术指标：

高压水表的测量范围：0～16MPa

高压水表的最大流量：5m3/h

SGS公称流量：2.5m3/h

SGS最小流量：0.1m3/h

分界流量：0.25m3/h

额定压力：10MPa

最小读数：0.0001m3

SGS型双功能高压水表的外形尺寸：(190×100×135>mm

SGS型双功能高压水表的重量：4kg

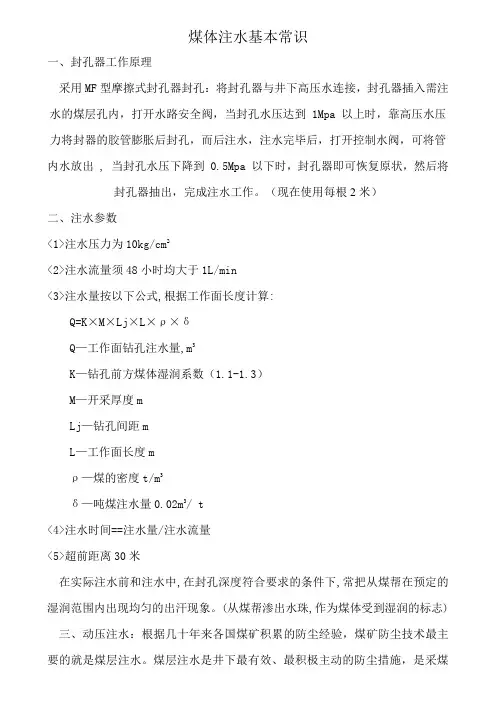

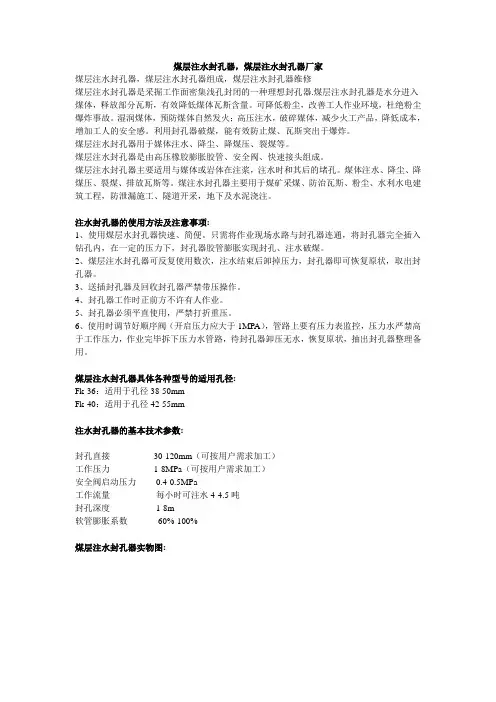

三、煤层注水封孔方法

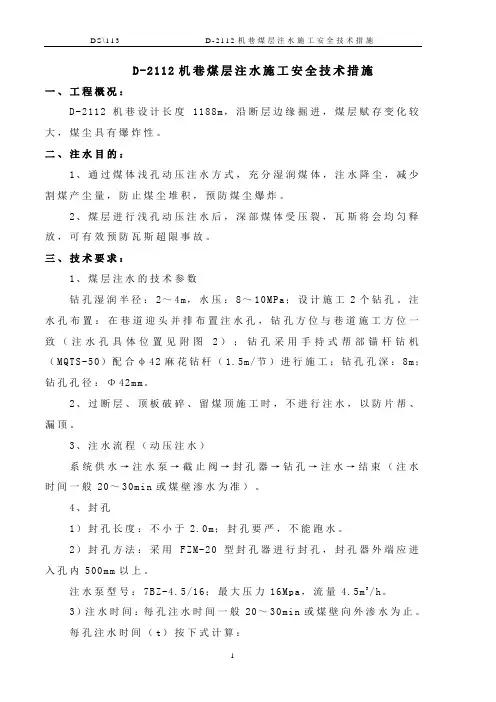

综采工作面煤层注水设计设计方案及安全措施(新版)

( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 综采工作面煤层注水设计设计方案及安全措施(新版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes

综采工作面煤层注水设计设计方案及安全 措施(新版) 一、工作面概述： 120301综采工作面走向长660米，倾向长180米，可采长为610米，煤层倾角为3°-5°，煤层厚度0.9-1.2m，平均厚度为1.05米，工作面煤层赋存平稳，节理发育，该煤层具有爆炸性，为了抑制煤层飞扬，避免煤层爆炸的发生，准备采用煤体注水。 二、煤层注水方法及注水工艺的确定： 1、注水方法： 根据我盘区实际情况，本工作面煤层属于赋存平稳、节理、孔隙、裂隙比较发育的薄煤层，故选取从回采工作面进、回风顺槽平行于工作面对煤体进行双向钻孔，采用静压注水的方法。 2、注水设备选型：

我盘区钻机采用ZLJ-650型钻机，Φ42钻杆，钻径Φ74。 3、钻孔深度： L=L1-M=180-1/3×180≈120m 式中：L-钻孔长度； L1-工作面长度； M-与煤层透水性和钻孔方向有关的参数（我盘区取下向孔且煤层透水性强，取1/3L1） 4、钻孔角度和开口位置： 钻孔开口位置取在距底板0.8米处，钻孔角度根据公式： γ=α-Q 式中：α-煤层倾角； Q-钻孔最大下沿角，一般取0.2°-0.5°，本式取0.3°。 则：γ=5°-0.3°=4.7° 钻孔角度为4.7°。 5、钻孔间距： B=5h=5×2.3=11.5m

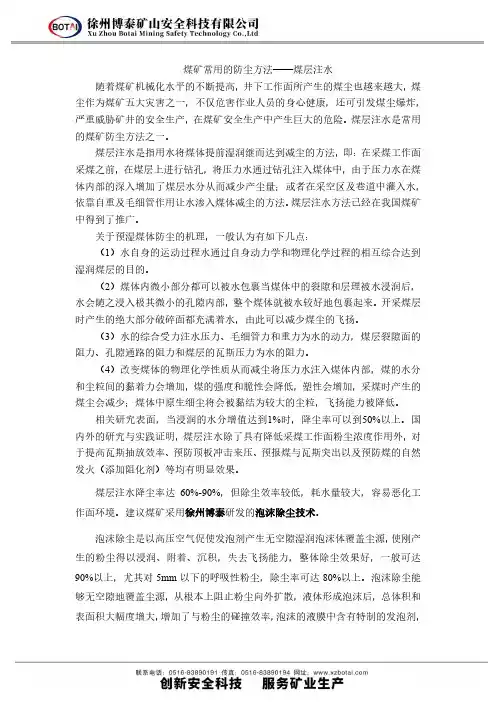

煤层注水设计

青海海泰煤业有限责任公司铁迈煤矿 11010综放工作面煤层注水设计 一、前言： 煤层注水是减少采煤工作面粉尘产生的最基木、最有效的措施, 通过煤层注水一般除尘率可达60-80%,煤层注水是通过钻孔将压力水注入煤层中，使煤层得到预先湿润，增加煤体的水分，减少采煤时的粉尘产生量，防止煤尘堆积，避免煤尘爆炸，同时对煤层中的瓦斯有提前均匀释放的作用。因此，我矿决定进行煤层注水，以减少粉尘产生量，改善井下作业条件。 二、11010 I作面概述： 1、11010 I作面位置： 11010 1作面位于一采区上山南侧上部，东临尚未开采的11030 工作而，南邻F4、F5断层交汇区，西邻浅部未开采区，北临轨道暗斜井保护煤柱工作面对应地表为荒山地带，无水体及建筑物，地面标高 +3217m—+3241m,平均+3229m,工作而标高+3030m—+3058m, 平均+3044m,工作面平均采深185m。 2、煤层赋存特征 工作而设计开采下煤层，煤层厚度2-10m,平均8. 39m,煤层内含多层夹砰，夹砰分布不稳定，切眼掘进时见2.0m厚夹肝，夹肝岩性为油页岩、泥岩、炭质泥岩，木煤层为长焰煤，属于易自燃煤层, 自燃倾向

等级为I级，煤尘具有爆炸危险性，煤尘爆炸为40%。 顶板岩性为深灰色泥岩，一般厚度为1.2—4m,中厚层状构造, 局部薄层状，较破碎，其上部见一层2—4m油页岩，页片状。老顶为厚层状细沙岩或粉砂岩，硬度系数4—5。 底板一般有一层0. 4一1. 5m厚的泥岩为伪底，其下部为细沙岩或粉砂岩，厚度10m以上，岩性为浅灰-深灰色，中厚层状，具小型交错层理，裂隙较发育。 工作而煤质指标为:原煤灰分为13.32%,挥发分为44. 15%,水分为2. 26%,硫分为：0. 90%,发热量为25. 65MJ/kg. 3、工作面巷道布置 工作而采用走向长壁式布置，工作而切眼长71m,工作面走向长267.3 m,煤层倾角17.5°。 4、采煤方法 根据工作而巷道布置及机械设备配备情况,11010工作面采用走向长壁综合机械化放顶煤方法开采，一次采全高，全部垮落法控制顶板。 三、施工注水孔的设计 （一）、注水方式选择 根据木工作而煤层赋存情况及煤岩层特性，工作面巷道布置方式，采煤方法，结合临近工作而的实际经验，决定采用在工作而回风顺槽中平行于工作而向煤体打长钻孔注水方式，采用MK-4型钻机钻进施匸，配①50mm钻杆，钻孔孔径为①65mm,由于本矿静压水压力较小，故采

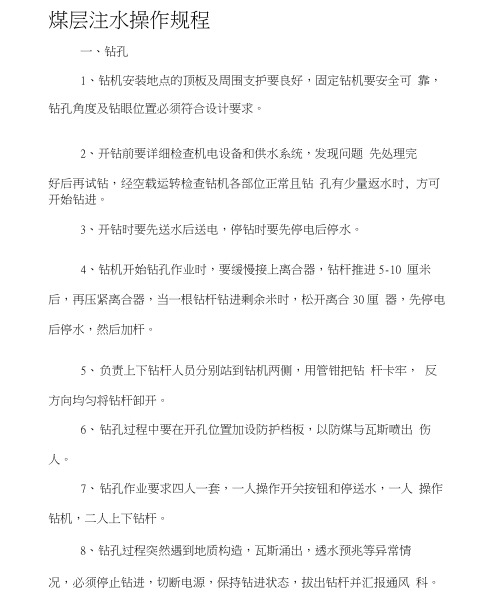

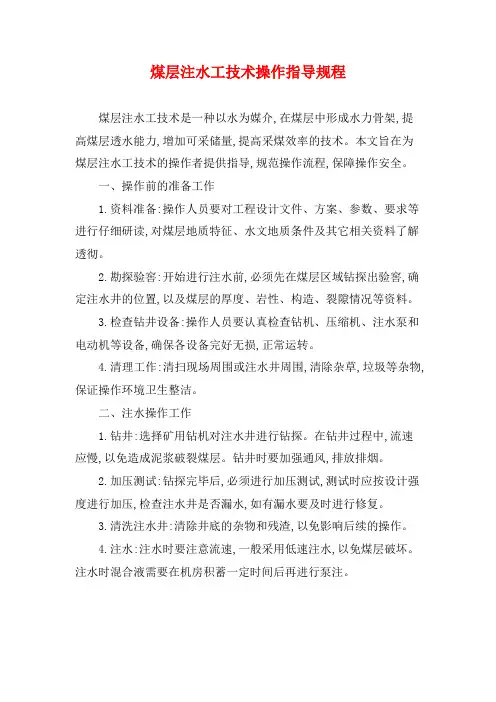

煤层注水操作规程(参考Word)
