lc振荡电路1. 什么是lc振荡电路？lc振荡电路是一种由电感和电容组成的电路，可用于产生高频的振荡信号。
它是一种简单而有效的电路设计，广泛应用于无线电、通信、检测等领域。
2. lc振荡电路的基本原理lc振荡电路的基本原理是通过电感和电容之间的相互作用产生振荡。
当电容器充电时，电容器中的电压会逐渐增加，同时电感中的电流也会随之增加。
当电容器充电至最大电压时，其便开始放电并通过电感，导致电压和电流逐渐降低。
随后，电容器再次开始充电，形成一个周期性的振荡。
3. lc振荡电路的主要组成部分lc振荡电路主要由以下几个组成部分构成： - 电感（L）：用于存储电能，并使电流随时间变化。
- 电容（C）：用于存储电荷，并使电压随时间变化。
- 电阻（R）：用于控制振荡电路的衰减和阻尼。
- 激励源（Vin）：用于提供振荡电路的初始能量。
通过调整电感和电容的数值，以及选择合适的电阻，可以实现不同频率的振荡信号。
4. lc振荡电路的工作模式lc振荡电路的工作模式主要分为两种：串联模式和并联模式。
4.1 串联模式在串联模式下，电感和电容连接在串联的位置。
通过选择合适的电感和电容数值，可以使得电路在一定的频率下进行振荡。
在串联模式下，振荡电路的输出电压与输入电压相反，且相位差为180度。
4.2 并联模式在并联模式下，电感和电容连接在并联的位置。
通过选择合适的电感和电容数值，可以实现振荡电路在一定的频率下工作。
与串联模式不同，在并联模式下，振荡电路的输出电压与输入电压保持相位一致。
5. lc振荡电路的应用由于lc振荡电路能够产生高频的振荡信号，因此在无线电、通信、检测等领域有着广泛的应用。
以下是lc振荡电路的一些常见应用场景：•无线电发射器：lc振荡电路可用于产生无线电频率信号，用于无线电发射器的信号产生和调制。
•振荡器：由于lc振荡电路可以产生稳定的频率振荡信号，因此可用于振荡器的设计和制造。
•声频发生器：lc振荡电路在声频范围内也有着广泛的应用，可用于声频发生器的设计和制造。
lc振荡电路的工作原理lc振荡电路是一种常用的电子设备，具有广泛的应用。
它的工作原理基于电容和电感的相互作用，通过周期性的充电和放电来产生稳定的振荡信号。
下面将详细介绍lc振荡电路的工作原理。
我们需要了解lc振荡电路的基本组成部分。
lc振荡电路由一个电感（L）和一个电容（C）组成，它们连接在一起形成一个闭环电路。
在这个闭环电路中，电感和电容之间通过电流和电压相互作用，从而产生振荡信号。
当我们给lc振荡电路施加外部电源时，电流开始流过电感和电容。
在开始的时候，电容开始充电，电感开始储存能量。
当电容充满电荷时，电感开始放电，将储存的能量释放出来。
这个过程会不断重复，从而产生稳定的振荡信号。
lc振荡电路的振荡频率由电感和电容的数值决定。
具体来说，振荡频率可以通过以下公式计算：f = 1 / (2π√(LC))其中，f代表振荡频率，L代表电感的数值，C代表电容的数值，π代表圆周率。
根据这个公式，我们可以通过调节电感和电容的数值来改变振荡频率。
除了振荡频率，lc振荡电路还有一个重要的参数叫做品质因数（Q值）。
品质因数是指lc振荡电路在振荡过程中能量的损耗情况。
一个高品质因数代表着能量损耗较小，振荡信号质量较高。
品质因数可以通过以下公式计算：Q = ωL / R其中，Q代表品质因数，ω代表角频率，L代表电感的数值，R代表电路的电阻。
从公式可以看出，当电路的电阻较小时，品质因数较高，能量损耗较小。
lc振荡电路在电子设备中有着广泛的应用。
它可以用于时钟电路、无线通信、音频信号产生等领域。
在时钟电路中，lc振荡电路可以产生稳定的时钟信号，用于计时和同步。
在无线通信中，lc振荡电路可以产生无线信号，用于传输数据和通信。
在音频信号产生中，lc振荡电路可以产生音频信号，用于音乐播放和声音处理。
总结起来，lc振荡电路是一种基于电容和电感相互作用的电子设备。
它通过周期性的充电和放电来产生稳定的振荡信号。
lc振荡电路的振荡频率和品质因数可以通过调节电感和电容的数值来控制。

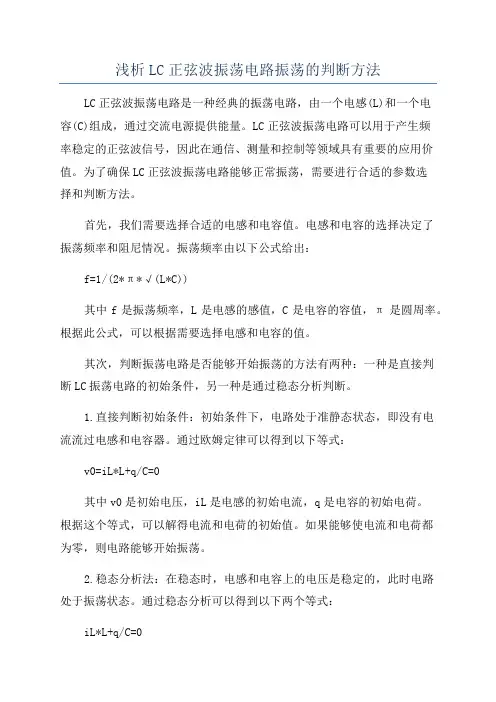

浅析LC正弦波振荡电路振荡的判断方法LC正弦波振荡电路是一种经典的振荡电路，由一个电感(L)和一个电容(C)组成，通过交流电源提供能量。
LC正弦波振荡电路可以用于产生频率稳定的正弦波信号，因此在通信、测量和控制等领域具有重要的应用价值。
为了确保LC正弦波振荡电路能够正常振荡，需要进行合适的参数选择和判断方法。
首先，我们需要选择合适的电感和电容值。
电感和电容的选择决定了振荡频率和阻尼情况。
振荡频率由以下公式给出：f=1/(2*π*√(L*C))其中f是振荡频率，L是电感的感值，C是电容的容值，π是圆周率。
根据此公式，可以根据需要选择电感和电容的值。
其次，判断振荡电路是否能够开始振荡的方法有两种：一种是直接判断LC振荡电路的初始条件，另一种是通过稳态分析判断。
1.直接判断初始条件：初始条件下，电路处于准静态状态，即没有电流流过电感和电容器。
通过欧姆定律可以得到以下等式：v0=iL*L+q/C=0其中v0是初始电压，iL是电感的初始电流，q是电容的初始电荷。
根据这个等式，可以解得电流和电荷的初始值。
如果能够使电流和电荷都为零，则电路能够开始振荡。
2.稳态分析法：在稳态时，电感和电容上的电压是稳定的，此时电路处于振荡状态。
通过稳态分析可以得到以下两个等式：iL*L+q/C=0vL+vC=0其中，vL是电感上的电压，vC是电容上的电压。
根据这两个等式，可以解出电容和电感上的电压值，如果能够使电压稳定，则电路能够开始振荡。
另外，除了判断电路是否能够振荡，还需要考虑振荡电路的稳定性。
对于稳定的LC振荡电路，振荡频率和阻尼情况都不能受到外界扰动的影响。
通常采用负反馈的方法来提高振荡电路的稳定性，使得电路可以在一定范围内抵抗外部扰动。
在实际应用中，还需要考虑电感和电容的制造精度、温度变化等因素对振荡频率的影响。
此外，还需要注意电流和电压的幅度等参数的选择，以确保电路能够正常工作。
综上所述，判断LC正弦波振荡电路振荡的方法包括直接判断初始条件和稳态分析法。
LC正弦波振荡电路详解LC正弦波振荡电路与RC桥式正弦波振荡电路的组成原则在本质上是相同的，只是选频网络采用LC电路。
在LC振荡电路中，当f=f0时，放大电路的放大倍数数值最大，而其余频率的信号均被衰减到零；引入正反馈后，使反馈电压作为放大电路的输入电压，以维持输出电压，从而形成正弦波振荡。
由于LC正弦波振荡电路的振荡频率较高，所以放大电路多采用分立元件电路。
一、LC谐振回路的频率特性LC正弦波振荡电路中的选频网络采用LC并联网络，如图所示。
图(a)为理想电路，无损耗，谐振频率为（推导过程如下）公式推导过程：电路导纳为令式中虚部为零，就可求出谐振角频率式中Q为品质因数当Q>>1时，，所以谐振频率将上式代入，得出当f=f0时，电抗当Q>>1时，，代入，整理可得在信号频率较低时，电容的容抗()很大，网络呈感性；在信号频率较高时，电感的感抗()很大，网络呈容性；只有当f=f0时，网络才呈纯阻性，且阻抗最大。
这时电路产生电流谐振，电容的电场能转换成磁场能，而电感的磁场能又转换成电场能，两种能量相互转换。
实际的LC并联网络总是有损耗的，各种损耗等效成电阻R，如图(b)所示。
电路的导纳为回路的品质因数（推导过程如下）公式推导过程：电路导纳为令式中虚部为零，就可求出谐振角频率式中Q为品质因数当Q>>1时，，所以谐振频率将上式代入，得出当f=f0时，电抗当Q>>1时，，代入，整理可得上式表明，选频网络的损耗愈小，谐振频率相同时，电容容量愈小，电感数值愈大，品质因数愈大，将使得选频特性愈好。
当f=f0时，电抗（推导过程如下），所以谐振频率，整理可得0o根据式，可得适用于频率从零到无穷大时LC并联网络电抗的表达式Z=1/Y，其频率特性如下图所示。
Q值愈大，曲线愈陡，选频特性愈好。
若以LC并联网络作为共射放大电路的集电极负载，如右图所示，则电路的电压放大倍数根据LC并联网络的频率特性，当f=f0时，电压放大倍数的数值最大，且无附加相移（原因）。
LC正弦波振荡电路LC正弦波振荡电路与RC桥式正弦波振荡电路的组成原则在本质上是相同的，只是选频网络采用LC电路。
在LC振荡电路中，当f=f0时，放大电路的放大倍数数值最大，而其余频率的信号均被衰减到零；引入正反馈后，使反馈电压作为放大电路的输入电压，以维持输出电压，从而形成正弦波振荡。
由于LC正弦波振荡电路的振荡频率较高，所以放大电路多采用分立元件电路。
一、LC谐振回路的频率特性LC正弦波振荡电路中的选频网络采用LC并联网络，如图所示。
图(a)为理想电路，无损耗，谐振频率为（推导过程如下）公式推导过程：电路导纳为令式中虚部为零，就可求出谐振角频率式中Q为品质因数当Q>>1时，，所以谐振频率将上式代入，得出当f=f0时，电抗当Q>>1时，，代入，整理可得在信号频率较低时，电容的容抗()很大，网络呈感性；在信号频率较高时，电感的感抗()很大，网络呈容性；只有当f=f0时，网络才呈纯阻性，且阻抗最大。
这时电路产生电流谐振，电容的电场能转换成磁场能，而电感的磁场能又转换成电场能，两种能量相互转换。
实际的LC并联网络总是有损耗的，各种损耗等效成电阻R，如图(b)所示。
电路的导纳为回路的品质因数（推导过程如下）公式推导过程：电路导纳为令式中虚部为零，就可求出谐振角频率式中Q为品质因数当Q>>1时，，所以谐振频率将上式代入，得出当f=f0时，电抗当Q>>1时，，代入，整理可得上式表明，选频网络的损耗愈小，谐振频率相同时，电容容量愈小，电感数值愈大，品质因数愈大，将使得选频特性愈好。
当f=f0时，电抗（推导过程如下）公式推导过程：电路导纳为令式中虚部为零，就可求出谐振角频率式中Q为品质因数当Q>>1时，，所以谐振频率将上式代入，得出当f=f0时，电抗当Q>>1时，，代入，整理可得当网络的输入电流为I0时，电容和电感的电流约为QI o。
根据式，可得适用于频率从零到无穷大时LC并联网络电抗的表达式Z=1/Y，其频率特性如下图所示。
LC正弦波振荡电路2011-07-12 16:02:35 来源:互联网LC正弦波振荡器一、LC并联谐振回路LC振荡电路主要用来产生高频正弦波信号，电路中的选频网络由电感和电容组成。
常见的LC正弦波振荡电路有变压器反馈式、电感三点式和电容三点式。
它们的选频网络采用LC并联谐振回路。
1.LC并联谐振回路的等效阻抗图1 LC并联谐振回路LC并联回路如图1所示，其中R表示回路的等效损耗电阻。
由图可知，LC并联谐振回路的等效阻抗为（1）考虑到通常有，所以（2）2.LC并联谐振回路具有以下特点由式（2）可知，LC并联谐振回路具有以下特点：（1）回路的谐振频率为或（3）（2）谐振时，回路的等效阻抗为纯电阻性质，并达到最大值，即（4）式中，，称为回路品质因数，其值一般在几十至几百范围内。
由式（2）可画出回路的阻抗频率响应和相频响应如图2所示。
由图及式（4）可见，R 值越小Q值越大，谐振时的阻抗值就越大，相角频率变化的程度越急剧，选频效果越好。
LC振荡电路主要用来产生高频正弦波信号，电路中的选频网络由电感和电容组成。
常见的LC正弦波振荡电路有变压器反馈式、电感三点式和电容三点式。
它们的选频网络采用LC并联谐振回路。
（3）谐振时输入电流与回路电流之间的关系由图1和式（4）有通常，所以。
可见谐振时，LC并联电路的回路电流或比输入电流大得多，即的影响可忽略。
这个结论对于分析LC正弦波振荡电路的相位关系十分有用。
二、变压器反馈式LC振荡电路1.电路组成图1所示为变压器反馈式LC振荡电路。
由图可见，该电路包括放大电路、反馈网络和选频网络等正弦波振荡电路的基本组成部分，其中LC并联电路作为BJT的集电极负载，起选频作用。
反馈是由变压器副边绕组N2为实现的。
下面首先用瞬时极性法来分析振荡回路的相位条件。
2.相位平衡条件判断相位平衡条件的判断参考动画。
图1 变压器反馈式LC振荡电路3.起振与稳幅变压器反馈式LC正弦波振荡电路起振的幅值条件是环路增益大于1，只要变压器的变比和BJT选择适当，一般都可以满足幅值条件。
LC正弦波振荡电路LC正弦波振荡电路与RC桥式正弦波振荡电路的组成原则在本质上是相同的，只是选频网络采用LC电路。
在LC振荡电路中，当f=f0时，放大电路的放大倍数数值最大，而其余频率的信号均被衰减到零；引入正反馈后，使反馈电压作为放大电路的输入电压，以维持输出电压，从而形成正弦波振荡。
由于LC正弦波振荡电路的振荡频率较高，所以放大电路多采用分立元件电路。
一、LC谐振回路的频率特性LC正弦波振荡电路中的选频网络采用LC并联网络，如图所示。
图(a)为理想电路，无损耗，谐振频率为（推导过程如下）公式推导过程：电路导纳为令式中虚部为零，就可求出谐振角频率式中Q为品质因数当Q>>1时，，所以谐振频率将上式代入，得出当f=f0时，电抗当Q>>1时，，代入，整理可得在信号频率较低时，电容的容抗()很大，网络呈感性；在信号频率较高时，电感的感抗()很大，网络呈容性；只有当f=f0时，网络才呈纯阻性，且阻抗最大。
这时电路产生电流谐振，电容的电场能转换成磁场能，而电感的磁场能又转换成电场能，两种能量相互转换。
实际的LC并联网络总是有损耗的，各种损耗等效成电阻R，如图(b)所示。
电路的导纳为回路的品质因数（推导过程如下）公式推导过程：电路导纳为令式中虚部为零，就可求出谐振角频率式中Q为品质因数当Q>>1时，，所以谐振频率将上式代入，得出当f=f0时，电抗当Q>>1时，，代入，整理可得上式表明，选频网络的损耗愈小，谐振频率相同时，电容容量愈小，电感数值愈大，品质因数愈大，将使得选频特性愈好。
当f=f0时，电抗（推导过程如下）公式推导过程：电路导纳为令式中虚部为零，就可求出谐振角频率式中Q为品质因数当Q>>1时，，所以谐振频率将上式代入，得出当f=f0时，电抗当Q>>1时，，代入，整理可得当网络的输入电流为I0时，电容和电感的电流约为QI o。
根据式，可得适用于频率从零到无穷大时LC并联网络电抗的表达式Z=1/Y，其频率特性如下图所示。
LC振荡电路工作原理及特点分析LC振荡电路LC振荡电路，是指用电感L、电容C组成选频网络的振荡电路，用于产生高频正弦波信号，常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC振荡电路和电容三点式LC振荡电路。
LC 振荡电路的辐射功率是和振荡频率的四次方成正比的，要让LC振荡电路向外辐射足够强的电磁波，必须提高振荡频率，并且使电路具有开放的形式。
LC振荡电路工作原理开机瞬间产生的电扰动经三极管V组成的放大器放大，然后由LC 选频回路从众多的频率中选出谐振频率F0。
并通过线圈L1和L2之间的互感耦合把信号反馈至三极管基极。
设基极的瞬间电压极性为正。
经倒相集电压瞬时极性为负，按变压器同名端的符号可以看出，L2的上端电压极性为负，反馈回基极的电压极性为正，满足相位平衡条件，偏离F0的其它频率的信号因为附加相移而不满足相位平衡条件，只要三极管电流放大系数B和L1与L2的匝数比合适，满足振幅条件，就能产生频率F0的振荡信号。
LC振荡电路特点共射变压器耦合式振荡器功率增益高，容易起振，但由于共发射极电流放大系数B随工作频率的增高而急剧降低，故共振荡幅度很容易受到振荡频率大小的影响，因此常用于固定频率的振荡器。
LC振荡电路分析方法LC电磁振荡过程涉及的物理量较多，且各个物理量变化也比较复杂。
实际分析过程中，如果注意到电场量（电场能、电荷量、电压、电场强度）和磁场量（磁场能、电流强度、磁感应强度）的异步变化，电场量、磁场量各自的同步变化，充分利用包含电场能、磁场能在内的能量守恒，由能量变化辐射其他物理变化，就可快速地弄清各物理量的变化情况，判断电路所处的状态。
LC振荡电路模型条件1.整个电路的电阻R=0（包括线圈、导线），从能量角度看没有其它形式的能向内能转化，即热损耗为零。
2.电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。
3.LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波。
lc振荡回路的工作原理
LC振荡回路是一种基本的电路，由电感和电容构成。
它能够产生一定频率的正弦波振荡信号，被广泛应用于无线通信、射频技术、音频技术等领域。
其工作原理是：在回路中，电容和电感构成一个能量储存的系统，当系统被加入能量时，电容器中的电荷开始积累，电感器中的磁场也开始积累。
当电容储存的电荷达到一定程度时，磁场储存的能量足以将电容器中的电荷从电容器中放出，同时电感器中的磁场也开始崩溃。
这个过程就像弹簧振荡器一样，电容和电感之间的能量来回转换，形成了振荡波形。
这种振荡波形的频率与电容和电感的值有关，可以通过调整电容和电感的值来改变振荡频率。
在实际应用中，LC振荡回路一般会加入放大器、滤波器等电路，以实现更加稳定、可靠的振荡信号输出。
- 1 -。

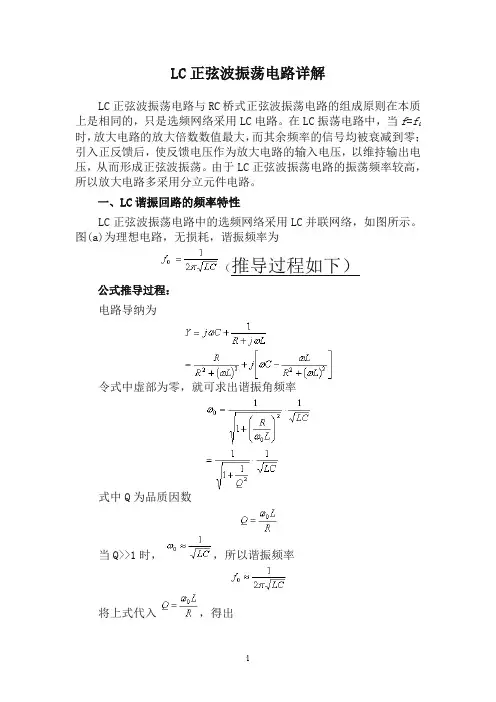

LC正弦波振荡电路详解

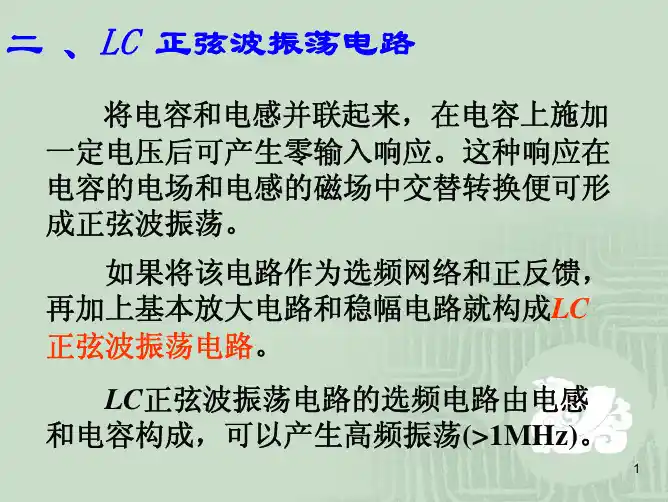

LC正弦波振荡电路与RC桥式正弦波振荡电路的组成原则在本质上是相同的，只是选频网络采用LC电路。
在LC振荡电路中，当f=f0时，放大电路的放大倍数数值最大，而其余频率的信号均被衰减到零；引入正反馈后，使反馈电压作为放大电路的输入电压，以维持输出电压，从而形成正弦波振荡。
由于LC正弦波振荡电路的振荡频率较高，所以放大电路多采用分立元件电路。
一、LC谐振回路的频率特性
LC正弦波振荡电路中的选频网络采用LC并联网络，如图所示。
图(a)为理想电路，无损耗，谐振频率为
（推导过程如下）
公式推导过程：
电路导纳为
令式中虚部为零，就可求出谐振角频率
式中Q为品质因数
当Q>>1时，，所以谐振频率
将上式代入，得出
当f=f0时，电抗
当Q>>1时，，代入，整理可得
在信号频率较低时，电容的容抗()
很大，网络呈感性；在信号频率较高时，电感的
感抗()很大，网络呈容性；只有当f=f0
时，网络才呈纯阻性，且阻抗最大。
这时电路产
生电流谐振，电容的电场能转换成磁场能，而电
感的磁场能又转换成电场能，两种能量相互转换。
实际的LC并联网络总是有损耗的，各种损耗等
效成电阻R，如图(b)所示。
电路的导纳为
回路的品质因数
（推导过程如下）公式推导过程：
电路导纳为
令式中虚部为零，就可求出谐振角频率
式中Q为品质因数
当Q>>1时，，所以谐振频率
将上式代入，得出
当f=f0时，电抗
当Q>>1时，，代入，整理可得
上式表明，选频网络的损耗愈小，谐振频率相同时，电容容量愈小，电感数值愈大，品质因数愈大，将使得选频特性愈好。
当f=f0时，电抗（推导过程如下）
公式推导过程：
电路导纳为
令式中虚部为零，就可求出谐振角频率
式中Q为品质因数
当Q>>1时，，所以谐振频率
将上式代入，得出
当f=f0时，电抗
当Q>>1时，，代入，整理可得
当网络的输入电流为0时，电容和电感的电流约为o。
根据式，可得适用于频率从零到无穷大时LC并联网络电抗的表达式Z=1/Y，其频率特性如下图所示。
Q值愈大，曲线愈陡，选频特性愈好。
若以LC并联网络作为共射放大电路
的集电极负载，如右图所示，则电路的电
压放大倍数
根据LC并联网络的频率特性，当
f=f0时，电压放大倍数的数值最大，且无
附加相移（原因）。
对于其余频率的信号，
电压放大倍数不但数值减小，而且有附加
相移。
电路具有选频特性，故称之为选频
放大电路。
若在电路中引入正反馈，并能
用反馈电压取代输入电压，则电路就成为
正弦波振荡电路。
根据引入反馈的方式不
同，LC正弦波振荡电路分为变压器反馈
式、电感反馈式和电容反馈式三种电路。
二、变压器反馈式振荡电路
1.工作原理
引入正反馈最简单的方法是采用变压器反馈方式，如图（7114）所示，用反馈电压取代输入电压，得到变压器反馈式振荡电路。
电路分析：
★观察电路，存在放大电路、选频网络、正反馈网络以及用晶体管的非线性特性所实现的稳幅环节四个部分；
★判断放大电路能否正常工作，图中放大电路是典型的工作点稳定电路，可以设置合适的静态工作点；
★交流通路如图所示，交流信号传递过程中无开路或短路现象，电路可以正常放大；
★采用瞬时极性法判断电路是否满足相位平衡条件
（具体做法）。
如图所示电路表明，变压器反馈式振荡电路中放大电路的输入电阻是放大电路负载的一部分，因此与相互关联。
一般情况下，只要合理选择变压器原、副边线圈的匝数比以及其它电路参数，电路很容易满足幅值条件。
2.振荡频率及起振条件
振荡频率其中，起振条件
其中，
3.优缺点
变压器反馈式振荡电路易于产生振荡，输出电压的波形失真不大，应用范围广泛。
但是由于输出电压与反馈电压靠磁路耦合，因而耦合不紧密，损耗较大。
并且振荡频率的稳定性不高。
三、电感反馈式振荡电路
1.电路组成
为了克服变压器反馈式振荡
电路中变压器原边线圈和副边线
圈耦合不紧密的缺点，可将变压
器反馈式振荡电路的N1和N2合
并为一个线圈，如右图所示，为
了加强谐振效果，将电容C跨接
在整个线圈两端，便得到电感反
馈式振荡电路。
2.工作原理
★观察电路它包含了放大电路、选频网络、反馈网络和非线性元件（晶体管）四个部分，而且放大电路能够正常工作。
★用瞬时极性法判断电路是否满足正弦波振荡的相位条件：断开反馈，加频率为f0的输入电压，给定其极性，判断出从N2上获得的
反馈电压极性与输入电压相同，故电路满足正弦波振荡的相位条件，各点瞬时极性如上图所示。
★只要电路参数选择得当，电路就可满足幅值条件，而产生正弦波振荡。
如下图所示为电感反馈式振荡电路的交流通路，原边线圈的三个端分别接在晶体管的三个极，故称电感反馈式振荡电路为电感三点式电路。
3.振荡频率及起振条件
振荡频率
反馈系数
起振条件
4.优缺点
电感反馈式振荡电路中N2与N1之间耦合紧密，振幅大，易起振；当C采用可变电容时，可以获得调节范围较宽的振荡频率，最高振荡频率可达几十MHz。
由于反馈电压取自电感，对高频信号具有较大的电抗，反馈信号中含有较多的高次谐波分量，输出电压波形不好
四、电容反馈式振荡电路
1.电路组成
为了获得较好的输出电压波
形，若将电感反馈式振荡电路中的
电容换成电感，电感换成电容，并
在转换后将两个电容的公共端接
地，且增加集电极电阻R c，就可得
到电容反馈式振荡电路，如右图所
示。
因为两个电容的三个端分别接
在晶体管的三个极，故也称为电容
三点式电路。
2.工作原理
★根据正弦波振荡电路的判断方法，观察如上图所示电路，包含了放大电路、选频网络、反馈网络和非线性元件（晶体管）四个部分；
★放大电路能够正常工作；
★断开反馈，加频率为f0的输入电压，给定其极性，判断出从C2上所获得的反馈电压极性与输入电压相同，故电路弦波振荡的相位条件，各点瞬时极性如图所示。
★只要电路参数选择得当，电路就可以满足幅值条件，而产生正弦波振荡。
3.振荡频率及起振条件
振荡频率
反馈系数
起振条件
4.优缺点
电容反馈式振荡电路的输出电压波形
好，但若用改变电容的方法来调节振荡频
率，则会影响电路的反馈系数和起振条件；
而若用改变电感的方法来调节振荡频率，则
比较困难；常用在固定振荡频率的场合。
在
振荡频率可调范围不大的情况下，可采用如
右图所示电路作为选频网络。
5.稳定振荡频率的措施
若要提高电容反馈式振荡电路的频率，要减小C1、C2的电容量和L的电感量。
实际上，当C1和C2减小到一定程度时，晶体管的极间电容和电路中的杂散电容将纳入C1和C2之中，从而影响振荡频率。
这些电容等效为放大电路的输入电容C i和输出电容C o，改进型电路和等效电器如下图所示。
由于极间电容受温度的影响，杂散电容又难于确定，为了稳定振荡频率，在电感支路串联一个小容量电容C3，而且C3<<C1，C3<<C2，这样
振荡频率
几乎与C1和C2无关，也与C i和C o无关，所以频率稳定度高。
