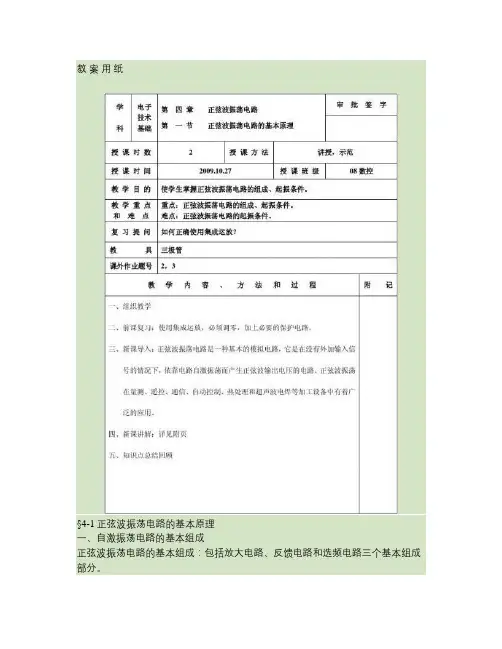

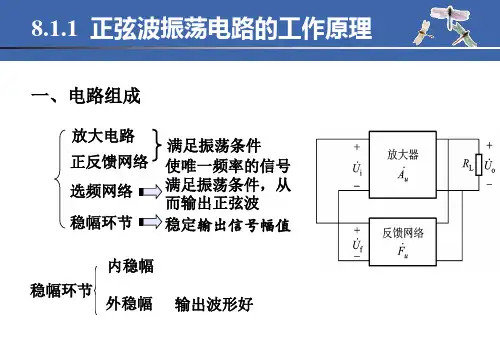

教案用纸§4-1正弦波振荡电路的基本原理一、自激振荡电路的基本组成正弦波振荡电路的基本组成：包括放大电路、反馈电路和选频电路三个基本组成部分。

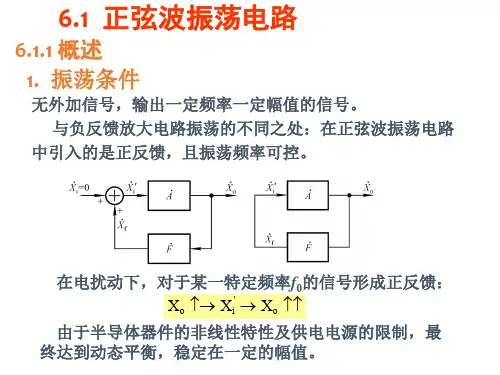

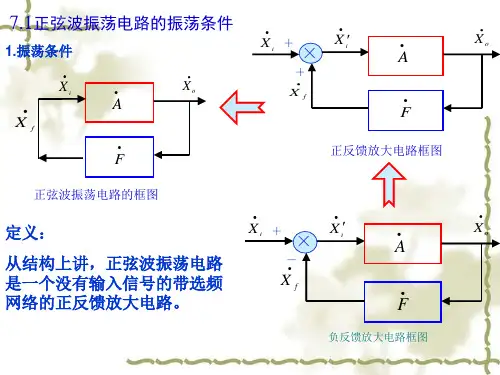

二、自激振荡的条件1．幅值条件反馈信号uf与输入信号ui大小相等，即uf=ui由于A=uo ui F=ufuoufuf 则 AF===1 uouiuoui即AF=1，其中A表示基本放大电路的开环放大倍数，F表示反馈电路的反馈系数。
AF=1即为振荡电路能够振荡的幅度平衡条件。
2．相位条件为保证反馈信号uf与输入信号ui相位相同，应确保φA+φF=±n360上式即为振荡电路的相位平衡条件。
式中φAo表示基本放电电路的相移，φF表示反馈电路的相移，n=0，1，2，3……。
反馈信号的相位与输入信号的相位相同，即电路中引入正反馈，才能产生振荡。
3．自激振荡的建立及稳幅振荡电路能否起振，除了电路中必须引入正反馈之外，反馈信号uf应比输入信号ui的幅度大。
即：AFuoufuf=>1 uiuoui自激振荡一旦建立起来，振荡电路的输出信号的幅值就将逐渐增大，当增大到一定程度后，放大电路部分中的管子就会接近甚至进入饱和区或截止区，输出波形就会失真，所以要在电路中设有稳幅环节，使输出信号的幅值增大到一定大小以后，电路满足，保持等幅振荡。
由于三极管是非线性器件，当振荡幅度增大至一定程度后，振荡电路中的三极管将进入非线性区，三极管的β将会减小，放大电路的电压放大倍数A会减小，从而使AF减小，当满足AF=1时，输出幅度既不增大，也不减小，将维持在某一幅度进行等幅振荡。
因此，正弦波振荡电路产生振荡的条件为：oAF≥1，φA+φF=±n360要保证振荡电路能够振荡，必须同时满足以上两个条件，其中相位平衡条件是关键。

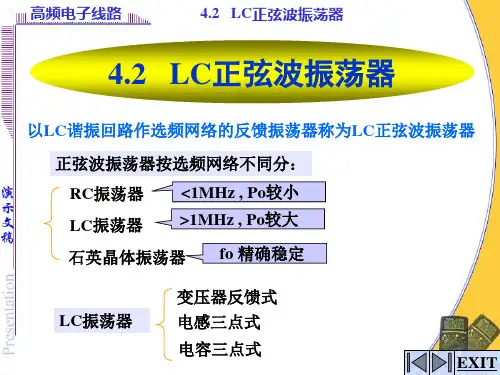

教案用纸§4-2 LC正弦波振荡电路一、LC并联谐振电路的选频特性LC 振荡电路的选频电路由电感和电容构成，可以产生高频振荡。
由于高频运放价格较高，所以一般用分离元件组成放大电路。
