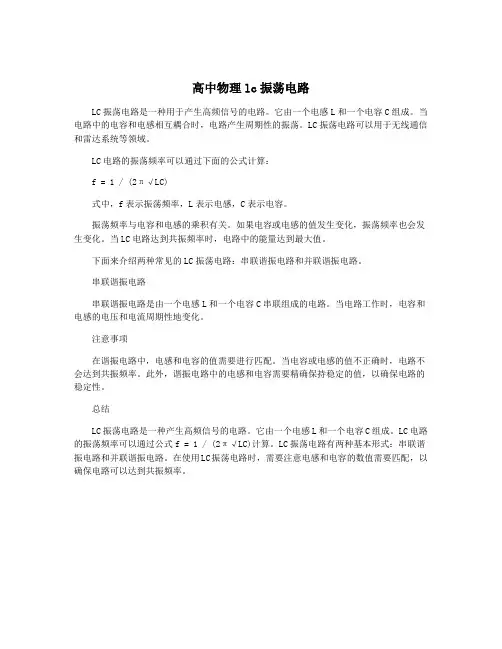

高中物理lc振荡电路
LC振荡电路是一种用于产生高频信号的电路。
它由一个电感L和一个电容C组成。
当电路中的电容和电感相互耦合时,电路产生周期性的振荡。
LC振荡电路可以用于无线通信和雷达系统等领域。
LC电路的振荡频率可以通过下面的公式计算:
f = 1 / (2π√LC)
式中,f表示振荡频率,L表示电感,C表示电容。
振荡频率与电容和电感的乘积有关。
如果电容或电感的值发生变化,振荡频率也会发生变化。
当LC电路达到共振频率时,电路中的能量达到最大值。
下面来介绍两种常见的LC振荡电路:串联谐振电路和并联谐振电路。
串联谐振电路
串联谐振电路是由一个电感L和一个电容C串联组成的电路。
当电路工作时,电容和电感的电压和电流周期性地变化。
注意事项
在谐振电路中,电感和电容的值需要进行匹配。
当电容或电感的值不正确时,电路不会达到共振频率。
此外,谐振电路中的电感和电容需要精确保持稳定的值,以确保电路的稳定性。
总结
LC振荡电路是一种产生高频信号的电路。
它由一个电感L和一个电容C组成。
LC电路的振荡频率可以通过公式f = 1 / (2π√LC)计算。
LC振荡电路有两种基本形式:串联谐振电路和并联谐振电路。
在使用LC振荡电路时,需要注意电感和电容的数值需要匹配,以确保电路可以达到共振频率。

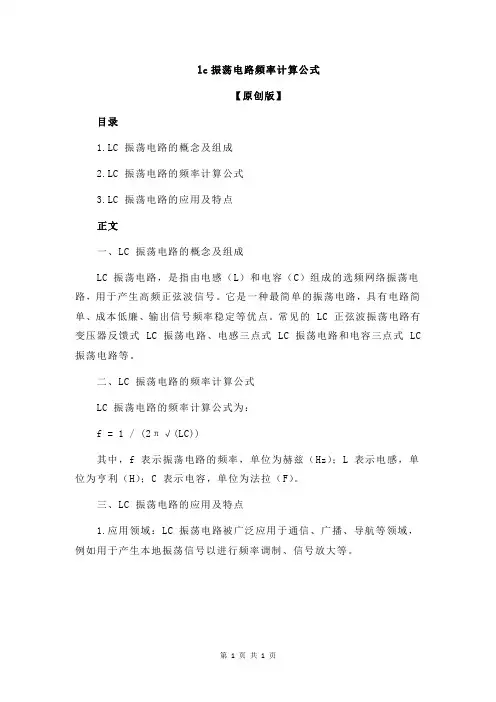

lc振荡电路频率计算公式
【原创版】
目录
1.LC 振荡电路的概念及组成
2.LC 振荡电路的频率计算公式
3.LC 振荡电路的应用及特点
正文
一、LC 振荡电路的概念及组成
LC 振荡电路,是指由电感(L)和电容(C)组成的选频网络振荡电路,用于产生高频正弦波信号。
它是一种最简单的振荡电路,具有电路简单、成本低廉、输出信号频率稳定等优点。
常见的 LC 正弦波振荡电路有变压器反馈式 LC 振荡电路、电感三点式 LC 振荡电路和电容三点式 LC 振荡电路等。
二、LC 振荡电路的频率计算公式
LC 振荡电路的频率计算公式为:
f = 1 / (2π√(LC))
其中,f 表示振荡电路的频率,单位为赫兹(Hz);L 表示电感,单位为亨利(H);C 表示电容,单位为法拉(F)。
三、LC 振荡电路的应用及特点
1.应用领域:LC 振荡电路被广泛应用于通信、广播、导航等领域,例如用于产生本地振荡信号以进行频率调制、信号放大等。
第1页共1页。

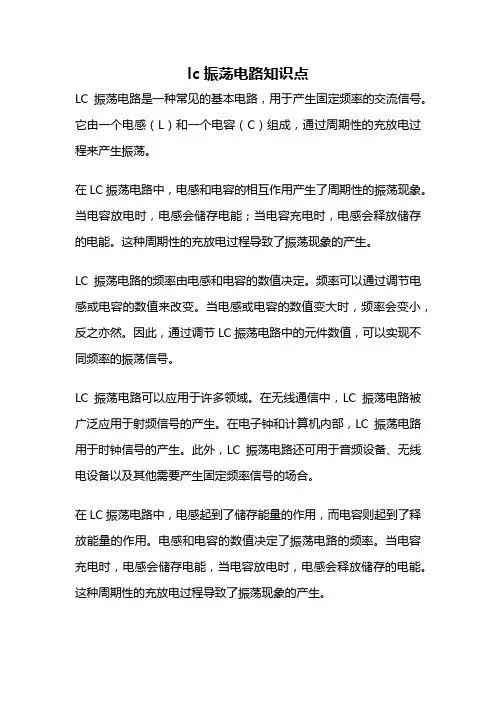

lc振荡电路知识点LC振荡电路是一种常见的基本电路,用于产生固定频率的交流信号。
它由一个电感(L)和一个电容(C)组成,通过周期性的充放电过程来产生振荡。
在LC振荡电路中,电感和电容的相互作用产生了周期性的振荡现象。
当电容放电时,电感会储存电能;当电容充电时,电感会释放储存的电能。
这种周期性的充放电过程导致了振荡现象的产生。
LC振荡电路的频率由电感和电容的数值决定。
频率可以通过调节电感或电容的数值来改变。
当电感或电容的数值变大时,频率会变小,反之亦然。
因此,通过调节LC振荡电路中的元件数值,可以实现不同频率的振荡信号。
LC振荡电路可以应用于许多领域。
在无线通信中,LC振荡电路被广泛应用于射频信号的产生。
在电子钟和计算机内部,LC振荡电路用于时钟信号的产生。
此外,LC振荡电路还可用于音频设备、无线电设备以及其他需要产生固定频率信号的场合。
在LC振荡电路中,电感起到了储存能量的作用,而电容则起到了释放能量的作用。
电感和电容的数值决定了振荡电路的频率。
当电容充电时,电感会储存电能,当电容放电时,电感会释放储存的电能。
这种周期性的充放电过程导致了振荡现象的产生。
LC振荡电路还有一个重要的特性,即共振。
当电感和电容的数值满足一定条件时,LC振荡电路会达到共振状态。
在共振状态下,电路的振荡幅度最大,能量损耗最小。
因此,在设计LC振荡电路时,需要考虑电感和电容的数值,以使电路达到共振状态。
LC振荡电路的稳定性也是需要考虑的因素之一。
稳定性取决于电感和电容的数值,以及电路中其他元件的影响。
为了提高稳定性,可以采用负反馈调节电路,通过反馈信号来调节振荡电路的频率,使其保持稳定。
LC振荡电路还可以扩展为更复杂的电路结构,如LC谐振电路、LC 滤波电路等。
这些电路在电子领域中有着广泛的应用,可以用于信号处理、滤波、调谐等方面。
LC振荡电路是一种常见的基本电路,通过电感和电容的相互作用产生周期性的振荡现象。
振荡电路的频率由电感和电容的数值决定,可以通过调节元件数值来改变频率。
简单介绍LC振荡电路的工作原理及特点LC振荡电路,顾名思义就是用电感L和电容C组成的一个选频网络的振荡电路,这个振荡电路用来产生一种高频正弦波信号。
常见的LC振荡电路有好多种,比如变压器反馈式、电感三点式及电容三点式,它们的选频网络一般都采用LC并联谐振回路。
这种振荡电路的辐射功率跟振荡频率的四次方成正比,如果要想让这种电路向外辐射足够大的电磁波的话,就必须提高其振荡频率,而且还必须是电路具备开放的形式。
LC振荡电路之所以有振荡,是因为该电路通过运用电容跟电感的储能特性,使得电磁这两种能量在交替转化,简而言之,由于电能和磁能都有最大和最小值,所以才有了振荡。
当然,这只是一个理想情况,现实中,所有的电子元件都有一些损耗,能量在电容和电感之间转化是会被损耗或者泄露到外部,导致能量不断减小。
所以LC 振荡电路必须要有放大元件,这个放大元件可以是三极管,也可以是集成运放或者其他的东西。
有了这个放大元件,这个不断被消耗的振荡信号就会被反馈放大,从而我们会得到一个幅值跟频率都比较稳定的信号。
开机瞬间产生的电扰动经三极管V组成的放大器放大,然后由LC选频回路从众多的频率中选出谐振频率F0。
并通过线圈L1和L2之间的互感耦合把信号反馈至三极管基极。
设基极的瞬间电压极性为正。
经倒相集电压瞬时极性为负,按变压器同名端的符号可以看出,L2的上端电压极性为负,反馈回基极的电压极性为正,满足相位平衡条件,偏离F0的其它频率的信号因为附加相移而不满足相位平衡条件,只要三极管电流放大系数B和L1与L2的匝数比合适,满足振幅条件,就能产生频率F0的振荡信号。
LC振荡电路物理模型的满足条件①整个电路的电阻R=0(包括线圈、导线),从能量角度看没有其它形式的能向内能转化,即热损耗为零。
②电感线圈L集中了全部电路的电感,电容器C集中了全部电路的电容,无潜布电容存在。
③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波,是严格意义上的闭合电路,LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化,即便是电容器内产生的变化电场,线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场,向周围空间辐射电磁波。

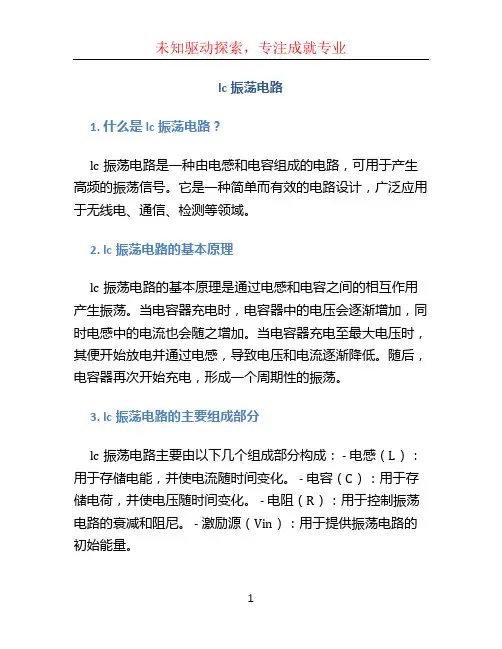

lc振荡电路1. 什么是lc振荡电路?lc振荡电路是一种由电感和电容组成的电路,可用于产生高频的振荡信号。
它是一种简单而有效的电路设计,广泛应用于无线电、通信、检测等领域。
2. lc振荡电路的基本原理lc振荡电路的基本原理是通过电感和电容之间的相互作用产生振荡。
当电容器充电时,电容器中的电压会逐渐增加,同时电感中的电流也会随之增加。
当电容器充电至最大电压时,其便开始放电并通过电感,导致电压和电流逐渐降低。
随后,电容器再次开始充电,形成一个周期性的振荡。
3. lc振荡电路的主要组成部分lc振荡电路主要由以下几个组成部分构成: - 电感(L):用于存储电能,并使电流随时间变化。
- 电容(C):用于存储电荷,并使电压随时间变化。
- 电阻(R):用于控制振荡电路的衰减和阻尼。
- 激励源(Vin):用于提供振荡电路的初始能量。
通过调整电感和电容的数值,以及选择合适的电阻,可以实现不同频率的振荡信号。
4. lc振荡电路的工作模式lc振荡电路的工作模式主要分为两种:串联模式和并联模式。
4.1 串联模式在串联模式下,电感和电容连接在串联的位置。
通过选择合适的电感和电容数值,可以使得电路在一定的频率下进行振荡。
在串联模式下,振荡电路的输出电压与输入电压相反,且相位差为180度。
4.2 并联模式在并联模式下,电感和电容连接在并联的位置。
通过选择合适的电感和电容数值,可以实现振荡电路在一定的频率下工作。
与串联模式不同,在并联模式下,振荡电路的输出电压与输入电压保持相位一致。
5. lc振荡电路的应用由于lc振荡电路能够产生高频的振荡信号,因此在无线电、通信、检测等领域有着广泛的应用。
以下是lc振荡电路的一些常见应用场景:•无线电发射器:lc振荡电路可用于产生无线电频率信号,用于无线电发射器的信号产生和调制。
•振荡器:由于lc振荡电路可以产生稳定的频率振荡信号,因此可用于振荡器的设计和制造。
•声频发生器:lc振荡电路在声频范围内也有着广泛的应用,可用于声频发生器的设计和制造。

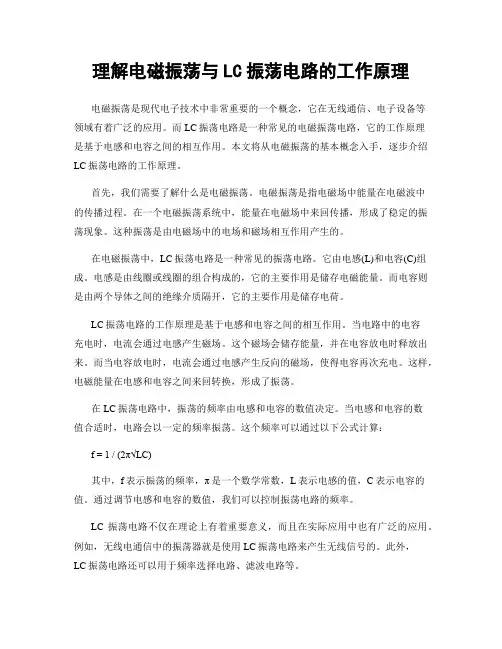

理解电磁振荡与LC振荡电路的工作原理电磁振荡是现代电子技术中非常重要的一个概念,它在无线通信、电子设备等领域有着广泛的应用。
而LC振荡电路是一种常见的电磁振荡电路,它的工作原理是基于电感和电容之间的相互作用。
本文将从电磁振荡的基本概念入手,逐步介绍LC振荡电路的工作原理。
首先,我们需要了解什么是电磁振荡。
电磁振荡是指电磁场中能量在电磁波中的传播过程。
在一个电磁振荡系统中,能量在电磁场中来回传播,形成了稳定的振荡现象。
这种振荡是由电磁场中的电场和磁场相互作用产生的。
在电磁振荡中,LC振荡电路是一种常见的振荡电路。
它由电感(L)和电容(C)组成。
电感是由线圈或线圈的组合构成的,它的主要作用是储存电磁能量。
而电容则是由两个导体之间的绝缘介质隔开,它的主要作用是储存电荷。
LC振荡电路的工作原理是基于电感和电容之间的相互作用。
当电路中的电容充电时,电流会通过电感产生磁场。
这个磁场会储存能量,并在电容放电时释放出来。
而当电容放电时,电流会通过电感产生反向的磁场,使得电容再次充电。
这样,电磁能量在电感和电容之间来回转换,形成了振荡。
在LC振荡电路中,振荡的频率由电感和电容的数值决定。
当电感和电容的数值合适时,电路会以一定的频率振荡。
这个频率可以通过以下公式计算:f = 1 / (2π√LC)其中,f表示振荡的频率,π是一个数学常数,L表示电感的值,C表示电容的值。
通过调节电感和电容的数值,我们可以控制振荡电路的频率。
LC振荡电路不仅在理论上有着重要意义,而且在实际应用中也有广泛的应用。
例如,无线电通信中的振荡器就是使用LC振荡电路来产生无线信号的。
此外,LC振荡电路还可以用于频率选择电路、滤波电路等。
总之,电磁振荡是电子技术中的重要概念,而LC振荡电路则是电磁振荡的一种常见形式。
通过电感和电容之间的相互作用,LC振荡电路可以实现能量的储存和释放,形成稳定的振荡现象。
理解LC振荡电路的工作原理对于深入理解电磁振荡的基本原理具有重要意义。

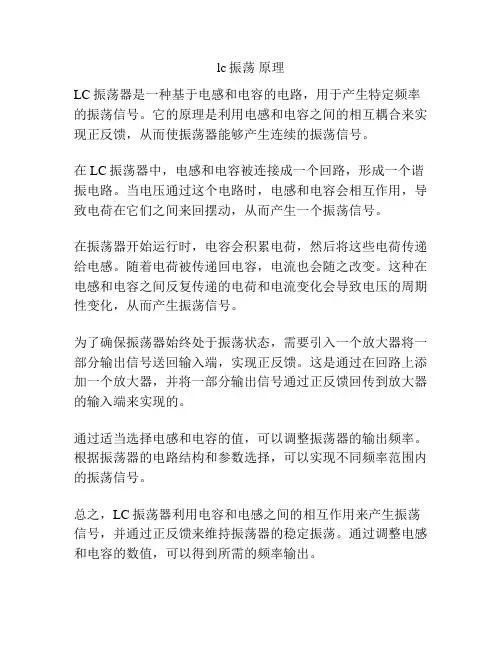

lc振荡原理
LC振荡器是一种基于电感和电容的电路,用于产生特定频率的振荡信号。
它的原理是利用电感和电容之间的相互耦合来实现正反馈,从而使振荡器能够产生连续的振荡信号。
在LC振荡器中,电感和电容被连接成一个回路,形成一个谐振电路。
当电压通过这个电路时,电感和电容会相互作用,导致电荷在它们之间来回摆动,从而产生一个振荡信号。
在振荡器开始运行时,电容会积累电荷,然后将这些电荷传递给电感。
随着电荷被传递回电容,电流也会随之改变。
这种在电感和电容之间反复传递的电荷和电流变化会导致电压的周期性变化,从而产生振荡信号。
为了确保振荡器始终处于振荡状态,需要引入一个放大器将一部分输出信号送回输入端,实现正反馈。
这是通过在回路上添加一个放大器,并将一部分输出信号通过正反馈回传到放大器的输入端来实现的。
通过适当选择电感和电容的值,可以调整振荡器的输出频率。
根据振荡器的电路结构和参数选择,可以实现不同频率范围内的振荡信号。
总之,LC振荡器利用电容和电感之间的相互作用来产生振荡信号,并通过正反馈来维持振荡器的稳定振荡。
通过调整电感和电容的数值,可以得到所需的频率输出。

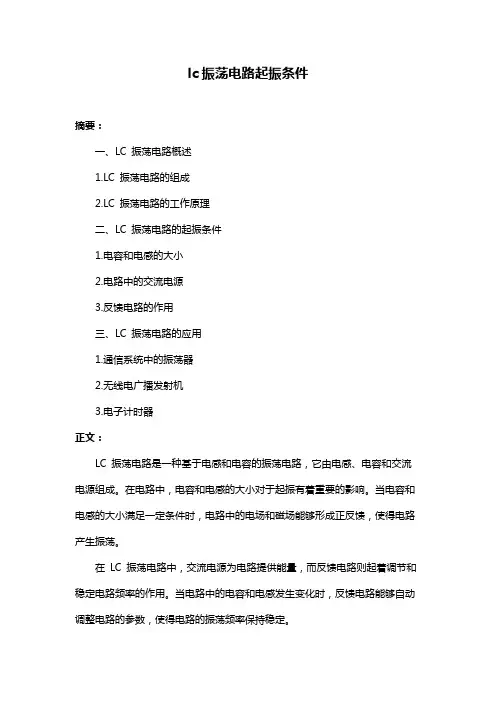

lc振荡电路起振条件
摘要:
一、LC 振荡电路概述
1.LC 振荡电路的组成
2.LC 振荡电路的工作原理
二、LC 振荡电路的起振条件
1.电容和电感的大小
2.电路中的交流电源
3.反馈电路的作用
三、LC 振荡电路的应用
1.通信系统中的振荡器
2.无线电广播发射机
3.电子计时器
正文:
LC 振荡电路是一种基于电感和电容的振荡电路,它由电感、电容和交流电源组成。
在电路中,电容和电感的大小对于起振有着重要的影响。
当电容和电感的大小满足一定条件时,电路中的电场和磁场能够形成正反馈,使得电路产生振荡。
在LC 振荡电路中,交流电源为电路提供能量,而反馈电路则起着调节和稳定电路频率的作用。
当电路中的电容和电感发生变化时,反馈电路能够自动调整电路的参数,使得电路的振荡频率保持稳定。
LC 振荡电路在通信系统、无线电广播发射机和电子计时器等领域有着广泛的应用。
在通信系统中,LC 振荡电路被用作信号发生器,产生稳定的信号用于传输。
在无线电广播发射机中,LC 振荡电路则被用于产生高频信号,以便将音频信号调制到高频信号中进行发射。
在电子计时器中,LC 振荡电路则被用于产生稳定的计时信号,用于计时和测量时间。
总的来说,LC 振荡电路是一种重要的振荡电路,它的工作原理简单,但应用广泛。
lc振荡电路分析_lc振荡电路工作原理及特点分析LC振荡电路,是指用电感L、电容C组成选频网络的振荡电路,用于产生高频正弦波信号,常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC 振荡电路和电容三点式LC振荡电路。
LC振荡电路的辐射功率是和振荡频率的四次方成正比的,要让LC振荡电路向外辐射足够强的电磁波,必须提高振荡频率,并且使电路具有开放的形式。
LC振荡电路运用了电容跟电感的储能特性,让电磁两种能量交替转化,也就是说电能跟磁能都会有一个最大最小值,也就有了振荡。
不过这只是理想情况,实际上所有电子元件都会有损耗,能量在电容跟电感之间互相转化的过程中要么被损耗,要么泄漏出外部,能量会不断减小,所以实际上的LC振荡电路都需要一个放大元件,要么是三极管,要么是集成运放等数电LC,利用这个放大元件,通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大,从而最终输出一个幅值跟频率比较稳定的信号。
频率计算公式为f=1/[2(LC)],其中f为频率,单位为赫兹(Hz);L为电感,单位为亨利(H);C为电容,单位为法拉(F)。
lc振荡电路工作原理及特点分析LC电磁振荡过程涉及的物理量较多,且各个物理量变化也比较复杂。
实际分析过程中,如果注意到电场量(电场能、电压、电场强度)和磁场量(磁场能、电流强度、磁感应强度)的异步变化,电场量、磁场量各自的同步变化,充分利用包含电场能、磁场能在内的能量守恒,由能量变化辐射其他物理变化,就可快速地弄清各物理量的变化情况,判断电路所处的状态。
LC振荡电路运用了电容跟电感的储能特性,让电磁两种能量交替转化,也就是说电能跟磁能都会有一个最大最小值,也就有了振荡。
由于所有电子元件都会有损耗,能量在电容跟电感之间互相转化的过程中要么被损耗,所以实际上的LC振荡电路都需要一个放大元。

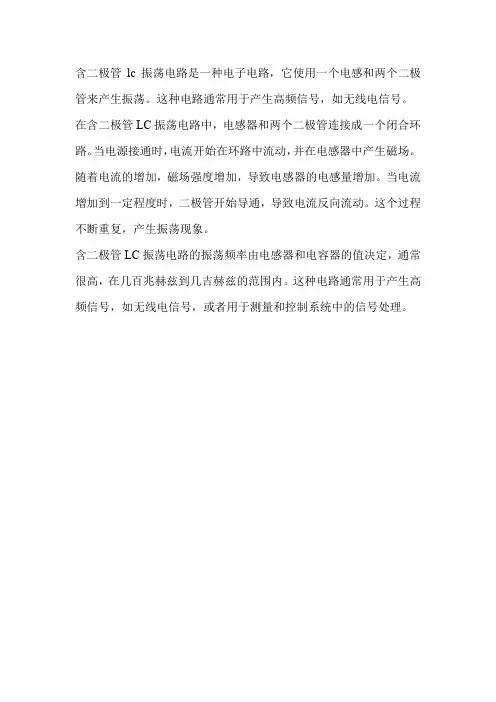

含二极管lc振荡电路是一种电子电路,它使用一个电感和两个二极管来产生振荡。
这种电路通常用于产生高频信号,如无线电信号。
在含二极管LC振荡电路中,电感器和两个二极管连接成一个闭合环路。
当电源接通时,电流开始在环路中流动,并在电感器中产生磁场。
随着电流的增加,磁场强度增加,导致电感器的电感量增加。
当电流增加到一定程度时,二极管开始导通,导致电流反向流动。
这个过程不断重复,产生振荡现象。
含二极管LC振荡电路的振荡频率由电感器和电容器的值决定,通常很高,在几百兆赫兹到几吉赫兹的范围内。
这种电路通常用于产生高频信号,如无线电信号,或者用于测量和控制系统中的信号处理。
lc振荡电路原理及应用一、引言振荡电路是电子学中的重要内容,它能够产生稳定的交流信号。
本文将重点介绍LC振荡电路的原理及其应用。
二、LC振荡电路的原理LC振荡电路是由电感(L)和电容(C)组成的。
其原理是利用电感和电容之间的相互作用,通过反复充放电的过程产生振荡。
1. 电感的作用电感是由线圈或线圈的组合构成的元件,它的特点是能够储存电能。
当电流通过电感时,电感会储存电能,并且会产生磁场。
当电流停止流动时,磁场会崩溃,释放储存的电能。
这种储能和释能的过程会导致电感两端的电压发生变化,从而产生振荡。
2. 电容的作用电容是由两个导体之间的绝缘介质隔开而形成的元件。
当电容两端的电压发生变化时,电容会储存电荷。
当电容的电压变化趋于平稳时,电容会释放储存的电荷。
这种储电和放电的过程也会导致电容两端的电压发生变化,从而产生振荡。
3. LC振荡电路的工作原理LC振荡电路是通过电感和电容的相互作用来产生振荡的。
当电容充电时,电感会储存电能;当电容放电时,电感会释放储存的电能。
这个过程会反复进行,从而产生稳定的振荡信号。
三、LC振荡电路的应用LC振荡电路在电子学中有广泛的应用,下面将介绍几个常见的应用。
1. 信号发生器LC振荡电路可以用作信号发生器,产生稳定的振荡信号。
这种信号可以用于各种测试和测量的场合,例如频率测量、波形分析等。
2. 无线电收发器在无线电通信中,LC振荡电路被广泛应用于收发器中。
它可以产生稳定的射频信号,用于无线电的发射和接收。
通过调节电感和电容的数值,可以实现不同频率的信号产生。
3. 摆钟LC振荡电路还可以用于摆钟。
通过将电感和电容与电子时钟机芯相结合,可以实现精确的时间显示。
摆钟的原理就是利用LC振荡电路产生稳定的振荡信号,驱动时钟机芯的运动。
4. 无源滤波器LC振荡电路还可以用作无源滤波器,对信号进行滤波。
通过调节电感和电容的数值,可以选择性地去除或放大特定频率的信号。
四、总结LC振荡电路是由电感和电容组成的振荡电路,利用它们之间的相互作用产生稳定的振荡信号。
lc振荡电路的工作原理lc振荡电路是一种常用的电子设备,具有广泛的应用。
它的工作原理基于电容和电感的相互作用,通过周期性的充电和放电来产生稳定的振荡信号。
下面将详细介绍lc振荡电路的工作原理。
我们需要了解lc振荡电路的基本组成部分。
lc振荡电路由一个电感(L)和一个电容(C)组成,它们连接在一起形成一个闭环电路。
在这个闭环电路中,电感和电容之间通过电流和电压相互作用,从而产生振荡信号。
当我们给lc振荡电路施加外部电源时,电流开始流过电感和电容。
在开始的时候,电容开始充电,电感开始储存能量。
当电容充满电荷时,电感开始放电,将储存的能量释放出来。
这个过程会不断重复,从而产生稳定的振荡信号。
lc振荡电路的振荡频率由电感和电容的数值决定。
具体来说,振荡频率可以通过以下公式计算:f = 1 / (2π√(LC))其中,f代表振荡频率,L代表电感的数值,C代表电容的数值,π代表圆周率。
根据这个公式,我们可以通过调节电感和电容的数值来改变振荡频率。
除了振荡频率,lc振荡电路还有一个重要的参数叫做品质因数(Q值)。
品质因数是指lc振荡电路在振荡过程中能量的损耗情况。
一个高品质因数代表着能量损耗较小,振荡信号质量较高。
品质因数可以通过以下公式计算:Q = ωL / R其中,Q代表品质因数,ω代表角频率,L代表电感的数值,R代表电路的电阻。
从公式可以看出,当电路的电阻较小时,品质因数较高,能量损耗较小。
lc振荡电路在电子设备中有着广泛的应用。
它可以用于时钟电路、无线通信、音频信号产生等领域。
在时钟电路中,lc振荡电路可以产生稳定的时钟信号,用于计时和同步。
在无线通信中,lc振荡电路可以产生无线信号,用于传输数据和通信。
在音频信号产生中,lc振荡电路可以产生音频信号,用于音乐播放和声音处理。
总结起来,lc振荡电路是一种基于电容和电感相互作用的电子设备。
它通过周期性的充电和放电来产生稳定的振荡信号。
lc振荡电路的振荡频率和品质因数可以通过调节电感和电容的数值来控制。
lc震荡电路原理LC震荡电路原理引言LC震荡电路是一种常见的电子电路,广泛应用于通信、计算机和其他电子设备中。
本文将介绍LC震荡电路的原理和工作方式。
一、LC震荡电路的组成LC震荡电路由一个电感(L)和一个电容(C)组成。
电感是由线圈制成的元件,可以存储磁能量;电容是由两个导体之间的绝缘层隔开的元件,可以存储电能。
二、LC震荡电路的工作原理LC震荡电路利用电感和电容之间的相互作用来产生振荡信号。
当电路中的电容充电时,电感存储了电能,当电容放电时,电感释放了存储的能量。
这种周期性的充放电过程导致电路中产生连续的振荡信号。
三、LC震荡电路的工作方式LC震荡电路的工作可以分为两个阶段:充电阶段和放电阶段。
1. 充电阶段:在充电阶段,电源提供电流给电容,电容开始充电。
充电过程中,电容的电压逐渐增加,而电感中的电流逐渐减小。
2. 放电阶段:当电容充满电荷时,电容开始放电。
放电过程中,电容的电压逐渐降低,而电感中的电流逐渐增大。
这种充放电的循环过程导致电路中产生连续的振荡信号。
LC震荡电路的频率由电感和电容的数值决定,可以通过调节电感或电容的数值来改变振荡频率。
四、LC震荡电路的应用LC震荡电路在通信和计算机领域有广泛的应用。
其中一种常见的应用是在射频发射器中产生高频振荡信号。
此外,LC震荡电路还可以用于时钟电路、振荡器和滤波器等电子设备中。
五、LC震荡电路的优缺点LC震荡电路具有以下优点:1. 简单、经济,成本低;2. 震荡频率稳定,频率可调。
然而,LC震荡电路也存在一些缺点:1. 对温度和电源电压的变化敏感;2. 输出信号强度较低;3. 对噪声和干扰信号较敏感。
六、总结LC震荡电路是一种常用的电子电路,利用电感和电容之间的相互作用来产生振荡信号。
它在通信、计算机和其他电子设备中有广泛的应用。
虽然LC震荡电路具有一些优点,但也存在一些缺点。
我们可以根据具体的应用需求选择合适的电路设计。
通过本文的介绍,相信读者对LC震荡电路的原理和工作方式有了更深入的了解。
LC振荡电路的特点与原理首先,LC振荡电路有以下几个特点:1.频率稳定性高:LC振荡电路的频率由电感和电容的数值决定,而且与电路的负载条件基本无关,因此其频率稳定性很高。
一旦电感和电容的数值确定,它们就会决定振荡电路的频率。
2.输出正弦信号:LC振荡电路的输出是一个正弦波信号,其幅值和频率由电路的元件决定。
正弦信号可以用于许多应用,如无线通信、音频放大器等。
3.振荡启动快:LC振荡电路可以在很短的时间内启动振荡,特别适用于需要立即开始振荡的应用。
4.输出控制方便:LC振荡电路的输出可以通过调节电感和电容的数值来控制,因此可以轻松地实现输出频率和幅度的调节。
接下来,我们来介绍LC振荡电路的原理:当LC振荡电路中的电感和电容被充电时,电荷会存储在电容器中,而电感会带来自感电动势。
当电容器被充满电荷时,电流开始在电感和电容之间流动。
由于自感电动势的存在,电感阻碍电流的变化,并将电荷从电容器移出。
当电容器中的电荷差距减小到零时,电流开始通过电感和电容器反向流动,而电容器开始充电。
这个过程将不断循环,产生振荡。
具体来说,LC振荡电路的原理如下:1.在一个LC振荡电路中,电流在电感和电容之间循环流动。
当电流通过电感时,电感会存储能量,从而形成电流的向前推动力。
当电流通过电容时,电容将能量释放出来,从而形成电流的拖后力。
这两种力的平衡使得电流能够循环流动。
2.LC振荡电路中的电容和电感之间的能量转换是通过电流来完成的。
当电流通过电感时,它会导致电感中储存的能量增加;当电流通过电容时,它会导致电容中储存的能量增加。
这种能量转换是循环进行的,从而产生振荡。
3.振荡的频率由电感和电容的数值决定。
频率可以根据电感和电容的数值通过以下公式计算:f=1/(2π√(LC)),其中f为频率,L为电感的数值,C为电容的数值。
总结起来,LC振荡电路通过将电流在电感和电容之间循环流动,实现了能量的转换和振荡。
它具有频率稳定性高、输出正弦信号、振荡启动快、输出控制方便等特点。
lc振荡电路工作原理
LC振荡电路工作原理
LC振荡电路是一种在电信号产生和处理中被广泛使用的电路。
它的基本原理是利用电感和电容的相互作用来产生一个定频率的电信号。
在LC振荡电路中,电感和电容缓慢地交替存储和释放能量,导致电压和电流交替变化,形成一个正弦波振荡信号。
LC振荡电路依赖于电容和电感的值及其相互作用的方式,以产生恰当的谐振频率。
LC振荡电路的结构主要由电感L和电容C组成。
电荷在电容C的两个板之间来回移动,此时,电感L就开始发挥作用。
当电荷通过电感L 时,它会生成一个磁场,同时也会产生一个电流。
当电荷从电容C的一端移动到另一端时,它会改变电容C的累积电荷量,这个过程会在电压和电流之间相互转换,最终导致电荷在电路中周期性地振荡。
在理想的情况下,LC振荡电路的振荡频率可以通过下面这个公式来计算:
f = 1/(2*pi*sqrt(L*C))
这个公式表明,电感和电容的值越小,振荡频率就会越高。
此外,频率还取决于电感和电容之间的耦合强度。
如果电感和电容之间的耦合比较强,频率就会更高。
总的来说,LC振荡电路是一种很实用的电路,它可以用来产生定频率的电信号,并被广泛应用于无线电通信、电子钟表等领域。
熟悉LC振荡电路的基本原理,有助于更好地理解电子学的相关概念和设备。
信号发生电路的原理和应用1. 信号发生电路的概述信号发生电路是电子设备中常见的一种电路,用于产生特定的电信号。
这些电信号可以用于各种应用,例如音频设备、通信系统、计算机硬件等。
本文将介绍信号发生电路的原理和应用。
2. 信号发生电路的原理信号发生电路的原理基于振荡器的概念。
振荡器是一种将电能转换为振荡信号的电路。
其工作原理是通过正反馈回路,将一部分输出信号反馈到输入端,使得电路产生自激振荡。
常见的振荡器类型有:RC振荡器、LC振荡器和晶体振荡器。
2.1 RC振荡器RC振荡器通过利用电容和电阻的充放电过程来产生振荡信号。
当电容通过电阻放电时,电压逐渐降低,直到达到下限值。
然后电容开始充电,电压逐渐升高,直到达到上限值。
这个充放电循环会以一定的频率重复进行,产生振荡信号。
2.2 LC振荡器LC振荡器是使用电感和电容组成的谐振电路。
电感和电容的共振频率决定了振荡信号的频率。
当电路中的能量经过往复充放电后,电感和电容之间会产生电流振荡。
这种振荡会持续下去,从而产生振荡信号。
2.3 晶体振荡器晶体振荡器是一种使用固定频率的压电晶体产生振荡信号的电路。
当施加电压到压电晶体上时,晶体会通过压电效应振荡,并产生特定频率的电信号。
晶体振荡器的频率稳定性较高,广泛用于无线通信、计算机和音频设备等领域。
3. 信号发生电路的应用信号发生电路具有丰富的应用场景,在各个领域都有广泛的应用。
以下是一些常见的应用示例:3.1 音频设备信号发生电路在音频设备中被广泛应用,例如音频合成器和音乐合成器。
这些设备利用信号发生电路产生不同频率和波形的音频信号,用于音乐创作、录音和放音等方面。
3.2 通信系统在通信系统中,信号发生电路用于产生频率稳定、幅度可调的射频信号。
这些信号用于调制解调器、无线电设备和通信基站等设备中,用于无线通信、电视广播和卫星通信等应用。
3.3 计算机硬件信号发生电路在计算机硬件中也有重要的应用。
例如,时钟发生器使用信号发生电路产生时钟信号,用于同步计算机的各个部件。
LC正弦波振荡电路详解LC正弦波振荡电路与RC桥式正弦波振荡电路的组成原则在本质上是相同的,只是选频网络采用LC电路。
在LC振荡电路中,当f=f0时,放大电路的放大倍数数值最大,而其余频率的信号均被衰减到零;引入正反馈后,使反馈电压作为放大电路的输入电压,以维持输出电压,从而形成正弦波振荡。
由于LC正弦波振荡电路的振荡频率较高,所以放大电路多采用分立元件电路。
一、LC谐振回路的频率特性LC正弦波振荡电路中的选频网络采用LC并联网络,如图所示。
图(a)为理想电路,无损耗,谐振频率为为二熹5 (推导过程如下)公式推导过程:电路导纳为/= —i—我十_R g令式中虚部为零,就可求出谐振角频率_ 1 1式中Q为品质因数当Q>>1时,"^赤,所以谐振频率Q-①在将上式代入,—三,得出当Q>>1时,1卜。
也,代入° ”耳虫7,整理可得y =___ _ .在信号频率较低时,电容的容抗('心i很大,网络呈感性;在信号频率较高时,电感的c^~ 青感抗(莅=j尤)很大,网络呈容性;只有当f=f0时,T r网络才呈纯阻性,且阻抗最大。
这时电路产生电O~ ——流谐振,电容的电场能转换成磁场能,而电感的口.1 ■:十H.•的网期:磁场能又转换成电场能,两种能量相互转换。
」-井底情堪实际的LC并联网络总是有损耗的,各种损耗等效成电阻R,如图(b)所示。
电路的导纳为y =/疣十一:—R + j就回路的品质因数跳E 1巧2 = — = ^^ (推导过程如下)公式推导过程:电路导纳为r = JQ+ ------------我十j^L_R r^_ 皿〔—炉令式中虚部为零,就可求出谐振角频率次并联网络当f=f时,电抗(⑷考虑电路损耗时的网络式中Q为品质因数当Q>>1时,/总京,所以谐振频率2JT4LC将上式代入口一R,得出小1 KQ fcj — J—H R^C当f=f0时,电抗1।闻鼠当Q>>1时,禹卜炉区,代入口"/A,整理可得上式表明,选频网络的损耗愈小,谐振频率相同时,电容容量愈小,电感数值愈大,品质因数愈大,将使得选频特性愈好。
有变压器反馈式LC振荡电路、电感三点式LC振荡电路和电容三点式LC振荡电路。
LC振荡电路的辐射功率是和振荡频率的四次方成正比的,要让LC振荡电路向外辐射足够强的电磁波,必须提高振荡频率,并且使电路具有开放的形式。
LC振荡电路概述LC振荡电路主要用来产生高频正弦波信号,电路中的选频网络由电感和电容组成。
常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC振荡电路和电容三点式LC振荡电路,它们的选频网络采用LC并联谐振回路。
电感三点式LC振荡电路LC 振荡电路运用了电容跟电感的储能特性,让电磁两种能量交替转化,也就是说电能跟磁能都会有一个最大最小值,也就有了振荡。
不过这只是理想情况,实际上所有电子元件都会有损耗,能量在电容跟电感之间互相转化的过程中要么被损耗,要么泄漏出外部,能量会不断减小,所以实际上的LC振荡电路都需要一个放大元件,要么是三极管,要么是集成运放等数电IC,利用这个放大元件,通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大,从而最终输出一个幅值跟频率比较稳定的信号。
LC振荡电路工作原理开机瞬间产生的电扰动经三极管V组成的放大器放大,然后由LC选频回路从众多的频率中选出谐振频率F0。
并通过线圈L1和L2之间的互感耦合把信号反馈至三极管基极。
设基极的瞬间电压极性为正。
经倒相集电压瞬时极性为负,按变压器同名端的符号可以看出,L2的上端电压极性为负,反馈回基极的电压极性为正,满足相位平衡条件,偏离F0的其它频率的信号因为附加相移而不满足相位平衡条件,只要三极管电流放大系数B和L1与L2的匝数比合适,满足振幅条件,就能产生频率F0的振荡信号。
LC振荡电路特点共射变压器耦合式振荡器功率增益高,容易起振,但由于共发射极电流放大系数B随工作频率的增高而急剧降低,故共振荡幅度很容易受到振荡频率大小的影响,因此常用于固定频率的振荡器。
LC振荡电路分析方法LC 电磁振荡过程涉及的物理量较多,且各个物理量变化也比较复杂。
在信号频率较低时,电容的容抗()很大,网络呈感性;在信
号频率较高时,电感的感抗()很大,网络呈容性;只有当f=f0时,网络才呈纯阻性,且阻抗最大。
这时电路产生电流谐振,电容的电场能转换成磁场能,而电感的磁场能又转换成电场能,两种能量相
互转换。
7.1.3 LC正弦波振荡电路
LC正弦波振荡电路与RC桥式正弦波振荡电路的组成原则在本质上是相同的,只是选频网络采用LC电路。
在LC振荡电路中,当f=f0时,放大电路的放大倍数数值最大,而其余频率的信号均被衰减到零;引入正反馈后,使反馈电压作为放大电路的输入电压,以维持输出电压,从而形成正弦波振荡。
由于LC正弦波振荡电路的振荡频率较高,所以放大电路多采用分立元件电路。
一、LC谐振回路的频率特性
LC正弦波振荡电路中的选频网络采用LC并联网络,如图所示。
图(a)为理想电路,无损耗,谐振频率为
(推导过程如下)
公式推导过程:
电路导纳为
令式中虚部为零,就可求出谐振角频率
式中Q为品质因数
当Q>>1时,,所以谐振频率
将上式代入,得出
当f=f0时,电抗
当Q>>1时,,代入,整理可得
在信号频率较低时,电容的容抗()
很大,网络呈感性;在信号频率较高时,电感的
感抗()很大,网络呈容性;只有当f=f0时,
网络才呈纯阻性,且阻抗最大。
这时电路产生电
流谐振,电容的电场能转换成磁场能,而电感的
磁场能又转换成电场能,两种能量相互转换。
实际的LC并联网络总是有损耗的,各种损耗等
效成电阻R,如图(b)所示。
电路的导纳为
回路的品质因数
(推导过程如下)
公式推导过程:
电路导纳为
令式中虚部为零,就可求出谐振角频率
式中Q为品质因数
当Q>>1时,,所以谐振频率
将上式代入,得出
当f=f0时,电抗
当Q>>1时,,代入,整理可得
上式表明,选频网络的损耗愈小,谐振频率相同时,电容容量愈小,电感数值愈大,品质因数愈大,将使得选频特性愈好。
当f=f0时,电抗(推导过程如下)公式推导过程:
电路导纳为
令式中虚部为零,就可求出谐振角频率
式中Q为品质因数
当Q>>1时,,所以谐振频率
将上式代入,得出
当f=f0时,电抗
当Q>>1时,,代入,整理可得
当网络的输入电流为I0时,电容和电感的电流约为QI o。
根据式,可得适用于频率从零到无穷大时LC并联网络电抗的表达式Z=1/Y,其频率特性如下图所示。
Q值愈大,曲线愈陡,选频特性愈好。
若以LC并联网络作为共射放大电路
的集电极负载,如右图所示,则电路的电
压放大倍数
根据LC并联网络的频率特性,当f=f0
时,电压放大倍数的数值最大,且无附加
相移(原因)。
对于其余频率的信号,电
压放大倍数不但数值减小,而且有附加相
移。
电路具有选频特性,故称之为选频放
大电路。
若在电路中引入正反馈,并能用
反馈电压取代输入电压,则电路就成为正
弦波振荡电路。
根据引入反馈的方式不
同,LC正弦波振荡电路分为变压器反馈
式、电感反馈式和电容反馈式三种电路。
二、变压器反馈式振荡电路
1.工作原理
引入正反馈最简单的方法是采用变压器反馈方式,如图(7114)所示,用反馈电压取代输入电压,得到变压器反馈式振荡电路。
电路分析:
★观察电路,存在放大电路、选频网络、正反馈网络以及用晶体管的非线性特性所实现的稳幅环节四个部分;
★判断放大电路能否正常工作,图中放大电路是典型的工作点稳定电路,可以设置合适的静态工作点;
★交流通路如图所示,交流信号传递过程中无开路或短路现象,电路可以正常放大;
★采用瞬时极性法判断电路是否满足相位平衡条件(具体做法)。
如图所示电路表明,变压器反馈式振荡电路中放大电路的输入电
与相互关联。
一般情况下,
阻是放大电路负载的一部分,因此
只要合理选择变压器原、副边线圈的匝数比以及其它电路参数,电路很容易满足幅值条件。
2.振荡频率及起振条件
振荡频率
其中,
起振条件
其中,
3.优缺点
变压器反馈式振荡电路易于产生振荡,输出电压的波形失真不大,应用范围广泛。
但是由于输出电压与反馈电压靠磁路耦合,因而耦合不紧密,损耗较大。
并且振荡频率的稳定性不高。
三、电感反馈式振荡电路
1.电路组成
为了克服变压器反馈式振荡
电路中变压器原边线圈和副边线
圈耦合不紧密的缺点,可将变压
器反馈式振荡电路的N1和N2合
并为一个线圈,如右图所示,为
了加强谐振效果,将电容C跨接
在整个线圈两端,便得到电感反
馈式振荡电路。
2.工作原理
★观察电路它包含了放大电路、选频网络、反馈网络和非线性元件(晶体管)四个部分,而且放大电路能够正常工作。
★用瞬时极性法判断电路是否满足正弦波振荡的相位条件:断开反馈,加频率为f0的输入电压,给定其极性,判断出从N2上获得的反馈电压极性与输入电压相同,故电路满足正弦波振荡的相位条件,各点瞬时极性如上图所示。
★只要电路参数选择得当,电路就可满足幅值条件,而产生正弦波振荡。
如下图所示为电感反馈式振荡电路的交流通路,原边线圈的三个端分别接在晶体管的三个极,故称电感反馈式振荡电路为电感三点式。
电路
3.振荡频率及起振条件
振荡频率
反馈系数
4.优缺点
电感反馈式振荡电路中N2与N1之间耦合紧密,振幅大,易起振;当C采用可变电容时,可以获得调节范围较宽的振荡频率,最高振荡频率可达几十MHz。
由于反馈电压取自电感,对高频信号具有较大的电抗,反馈信号中含有较多的高次谐波分量,输出电压波形不好
四、电容反馈式振荡电路
1.电路组成
为了获得较好的输出电压波
形,若将电感反馈式振荡电路中的
电容换成电感,电感换成电容,并
在转换后将两个电容的公共端接
地,且增加集电极电阻R c,就可得
到电容反馈式振荡电路,如右图所
示。
因为两个电容的三个端分别接
在晶体管的三个极,故也称为电容
三点式电路。
2.工作原理
★根据正弦波振荡电路的判断方法,观察如上图所示电路,包含了放大电路、选频网络、反馈网络和非线性元件(晶体管)四个部分;
★放大电路能够正常工作;
★断开反馈,加频率为f0的输入电压,给定其极性,判断出从C2上所获得的反馈电压极性与输入电压相同,故电路弦波振荡的相位条件,各点瞬时极性如图所示。
★只要电路参数选择得当,电路就可以满足幅值条件,而产生正弦波振荡。
3.振荡频率及起振条件
振荡频率
反馈系数
起振条件
4.优缺点
电容反馈式振荡电路的输出电压波形
好,但若用改变电容的方法来调节振荡频
率,则会影响电路的反馈系数和起振条件;
而若用改变电感的方法来调节振荡频率,则
比较困难;常用在固定振荡频率的场合。
在
振荡频率可调范围不大的情况下,可采用如
右图所示电路作为选频网络。
5.稳定振荡频率的措施
若要提高电容反馈式振荡电路的频率,要减小C1、C2的电容量和L的电感量。
实际上,当C1和C2减小到一定程度时,晶体管的极间电容和电路中的杂散电容将纳入C1和C2之中,从而影响振荡频率。
这些电容等效为放大电路的输入电容C i和输出电容C o,改进型电路和等效电器如下图所示。
由于极间电容受温度的影响,杂散电容又难于确定,为了稳定振荡频率,在电感支路串联一个小容量电容C3,而且C3<<C1,C3<<C2,这样
振荡频率
几乎与C1和C2无关,也与C i和C o无关,所以频率稳定度高。
