谐振过电压

三种谐振过电压及其对应关系-回复谐振过电压是指在电力系统中，由于电力设备或其他故障引起的电压波动，其频率等于系统谐振频率的电压异常现象。

谐振过电压对电力系统的稳定运行具有重要影响，能够导致设备损坏、线路过载等问题。

本文将分别介绍三种常见的谐振过电压及其对应关系。

一、串联谐振过电压串联谐振过电压是指在电力系统中，线路与电容性负载串联连接时，由于谐振回路发生谐振而产生的过电压现象。

谐振回路由电源、线路和电容性负载构成。

当线路长度与谐振频率相等或者线路长度的整数倍等于谐振频率的一半时，谐振回路产生谐振，电压会急剧增大。

产生串联谐振过电压的原因主要有两个方面：一是线路长度符合谐振条件，使得电源输出的电压和线路中的谐振电压相叠加；二是电容性负载的谐振频率接近或者等于电压谐振频率，从而使得线路上的电压出现大幅度增加。

串联谐振过电压对电力系统的影响非常严重。

首先，电压的突然增大可能导致设备的工作不稳定，从而影响电力系统的正常运行。

其次，过高的电压会使线路出现过载情况，可能引发火灾等安全事故。

因此，在电力系统的设计和运行中，需要注意串联谐振过电压的控制，采取相应的补偿和保护措施。

二、并联谐振过电压并联谐振过电压是指在电力系统中，电容性负载与线路并联连接时，由于谐振回路发生谐振而产生的过电压现象。

谐振回路由电源、线路和电容性负载构成。

当电容性负载谐振频率接近或者等于电压谐振频率时，谐振回路产生谐振，电压会急剧增大。

产生并联谐振过电压的原因主要是由于电容性负载的谐振频率与谐振频率相近或相等，从而使得电容性负载上的电压出现异常增大。

并联谐振过电压对电力系统的影响也是十分严重的。

首先，过高的电压可能导致设备的绝缘破坏，从而引发设备损坏和线路故障。

其次，电压突然增大还可能影响电力系统的稳定运行，引发供电中断等问题。

因此，在电力系统的设计中，需要合理选择电容性负载，控制并联谐振过电压的发生。

三、平行谐振过电压平行谐振过电压是指在电力系统中，当谐振回路的谐振频率接近或者等于系统的谐振频率时，由于负载或者设备改变引起的过电压现象。

关于谐振过电压及预防的技术措施摘要：谐振过电压是因电网储能参数—电感和电容匹配符合谐振条件而引起的过电压。

在电力生产和电力运行的中低压电网中，由于故障的形式和操作方式是多种多样的，谐振性质也各不相同。

因此，应该了解各种不同类型谐振的性质与特点，掌握其振荡的性质和特点，并制订防振和消振的对策与措施。

关键词：谐振过电压；预防；技术措施1.谐振的危害性在电力供电电网上，谐振过电压在正常运行操作中出现频繁，其危害性较大；过电压一旦发生，往往造成电气设备的损坏和大面积的停电事故。

多年电力生产运行的记载和事故分析表明，中低压电网中过电压事故大多数都是由谐振现象所引起的。

由于谐振过电压作用时间较长，所引起谐振现象的原因又很多，因此在选择保护措施方面造成很大的困难。

为了尽可能地防止谐振过电压的发生，在设计和操作电网设备时，应进行必要的估算和安排，以免形成严重的串联谐振回路；或采取适当的防止谐振的措施。

目前变电站大部分采用中性点不接地方式运行，而最常见的谐振过电压就是发生在中性点不接地系统中。

从电网的运行实践证明，中性点不接地系统中由于电压互感器铁心饱和引起的铁磁谐振过电压比较多，尽管采取了不少限制谐振过电压的措施，如：消谐灯、消谐器、PT高压中性点增设电阻或单只PT等，但始终没有从根本上得到解决，PT烧毁、熔丝熔断仍不断发生；另一方面由于中性点不接地运行方式的主要特点是单相接地后，允许维持一定的时间，一般为2小时，不致于引起用户断电，但随着中低压电网的扩大，出线回路数增多、线路增长，中低压电网对地电容电流亦大幅度增加，单相接地时接地电弧不能自动熄灭必然产生电弧过电压，一般为3—5倍相电压甚至更高，致使电网中绝缘薄弱的地方放电击穿，并会发展为相间短路造成设备损坏和停电事故。

2.产生谐振过电压的因素2.1互感器铁磁谐振过电压的因素电压互感器伏安特性的影响。

铁芯电感的伏安特性愈好，即铁芯饱和得愈慢，也即谐振所需要的阻抗参数XC0/XL愈大；反之，谐振所需XC0/XL愈小。

电压互感器铁磁谐振过电压可分两种：一种是中性点不稳定过电压；另一种是中性点位移过电压。

前者多在正常运行的中性点不接地的电网中产生, 例如投入空母线时的过电压；后者均在定相的过程中产生, 这主要是由于定相的方法不当引起的。

经过检修的某些线路、电缆等在恢复送电时, 新建的线路、电缆、变压器等在投入运行时, 以及两部分电网首次并联运行时, 必须事先检查相位, 进行定相, 以免造成严重的设备损坏和人身事故。

在110, 定相通常是利用电压互感器进行的。

利用一台电压互感器, 直接在高压电网中定相时产生的过电压, 主要是由基波谐振引起的, 特性比较稳定, 因此称为中性点位移过电压；利用两台外接的或母线上原有的中性点直接接地的电压互感器, 而在其低压侧定相时产生的过电压, 是由基波、高次谐波或分次谐波谐振所引起,同时具有不稳定的特点, 故称为中性点不稳定过电压。

后者在国内外的电力系统中发生较多,即过去所谓的中性点位移过电压和现在的电压互感器铁芯饱和过电压。

一、中性点不稳定过电压中性点不稳定过电压,不仅可以在定相的过程中发生, 而且在在我国3~220千伏运行的电网中, 也曾普遍发生, 是新建的和经过检修后投入运行的电气设备损坏的重要原因之一,同时也是电压互感器烧毁及其高压保险频繁熔断的主要原因。

1.产生的条件试验研究结果表明, 当发生此种过电压时, 中性点出现显著的位移, 相电压变动并升高, 而线电压保持不变。

因此可以判定此种过电压是零序回路出现的一种谐振现象。

此种过电压对相间电容与三相对称的负荷没有影响。

只要同时符合以下四个条件, 便可能产生此种过电压。

（1）电源变压器为三角形接线或中性点不接地的星形接线, 以及中性点不接地的电网（注：这里指电源侧中性点不接地）（2）单台或多台电压互感器的中性点直接接地, 同时零序电压线圈接近开路状态（注：这里指电压互感器中性点直接接地）（3）母线或电网各相的对地电容与电压互感器各相的对地电感相匹配, 且初始感抗必须大于容抗（4）因电压或励磁涌流的冲击, 使电压互感器的铁芯三相发生不同程度的饱和。

防止谐振过电压的措施电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路,在一定的能源作用下,会产生串联谐振现象,导致系统某些元件出现严重的过电压。

谐振过电压分为以下几种:1、线性谐振过电压谐振回路由不带铁芯的电感元件(如输电线路的电感,变压器的漏感)或励磁特性接近线性的带铁芯的电感元件(如消弧线圈)和系统中的电容元件所组成。

2、铁磁谐振过电压谐振回路由带铁芯的电感元件(如空载变压器、电压互感器)和系统的电容元件组成。

因铁芯电感元件的饱和现象,使回路的电感参数是非线性的,这种含有非线性电感元件的回路在满足一定的谐振条件时,会产生铁磁谐振。

3、参数谐振过电压由电感参数作周期性变化的电感元件(如凸极发电机的同步电抗在Xd～Xq间周期变化)和系统电容元件(如空载线路)组成回路,当参数配合时,通过电感的周期性变化,不断向谐振系统输送能量,造成参数谐振过电压。

限制谐振过电压的主要措施有:1、提高开关动作的同期性由于许多谐振过电压是在非全相运行条件下引起的,因此提高开关动作的同期性,防止非全相运行,可以有效防止谐振过电压的发生。

2、在并联高压电抗器中性点加装小电抗用这个措施可以阻断非全相运行时工频电压传递及串联谐振。

3、破坏发电机产生自励磁的条件,防止参数谐振过电压。

4、严格执行调度规程在运行方式上和倒闸操作过程中，防止断路器断口电容器与空载母线及母线PT构成串联谐振回路，以防止因谐振过电压损坏设备。

它包括两个方面：①应避免用带断口电容器的断路器切带电磁式电压互感器的空载母线。

②避免用带断口电容器的回路的刀闸对带电磁式电压互感器的空载母线进行合闸操作。

具体可采用下述方式来实现：在切空母线时，先拉开电压互感器，对母线断电；在投空母线时，先断开被送电母线PT，对母线送电，再合母线电压互感器。

5、避免操作过电压在进行投切空母线操作时，加强母线电压监测，发生铁磁谐振时，应立即合上带断口电容器的断路器，切除回路电容，终止谐振，防止隐患发展形成事故。

电力系统过电压分类和特点电力系统过电压主要分以下几种类型：大气过电压、工频过电压、操作过电压、谐振过电压。

产生的原因及特点是：大气过电压：由直击雷引起，特点是持续时间短暂，冲击性强，与雷击活动强度有直接关系,与设备电压等级无关。

因此,220KV以下系统的绝缘水平往往由防止大气过电压决定。

工频过电压：由长线路的电容效应及电网运行方式的突然改变引起，特点是持续时间长，过电压倍数不高，一般对设备绝缘危险性不大，但在超高压、远距离输电确定绝缘水平时起重要作用。

操作过电压：由电网内开关操作引起，特点是具有随机性，但最不利情况下过电压倍数较高。

因此30KV及以上超高压系统的绝缘水平往往由防止操作过电压决定。

谐振过电压:由系统电容及电感回路组成谐振回路时引起,特点是过电压倍数高、持续时间长。

变压器中性点接地方式的安排一般如何考虑？变压器中性点接地方式的安排一般如何考虑？答：变压器中性点接地方式的安排应尽量保持变电所的零序阻抗基本不变.遇到因变压器检修等原因使变电所的零序阻抗有较大变化的特殊运行方式时，应根据规程规定或实际情况临时处理.（1)变电所只有一台变压器，则中性点应直接接地,计算正常保护定值时，可只考虑变压器中性点接地的正常运行方式。

当变压器检修时，可作特殊运行方式处理，例如改定值或按规定停用、起用有关保护段。

（2）变电所有两台及以上变压器时，应只将一台变压器中性点直接接地运行，当该变压器停运时，将另一台中性点不接地变压器改为直接接地.如果由于某些原因，变电所正常必须有两台变压器中性点直接接地运行，当其中一台中性点直接接地的变压器停运时，若有第三台变压器则将第三台变压器改为中性点直接接地运行。

否则，按特殊运行方式处理。

（3）双母线运行的变电所有三台及以上变压器时，应按两台变压器中性点直接接地方式运行，并把它们分别接于不同的母线上,当其中一台中性点直接接地变压器停运时、将另一台中性点不接地变压器直接接地。

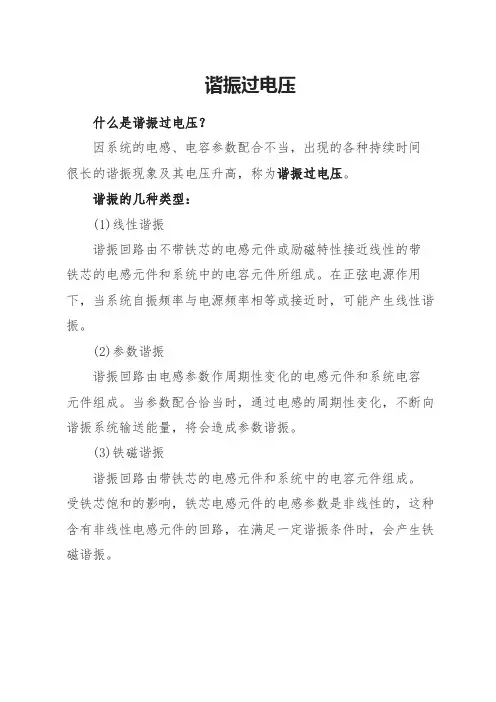

谐振过电压
什么是谐振过电压？
因系统的电感、电容参数配合不当，出现的各种持续时间很长的谐振现象及其电压升高，称为谐振过电压。

谐振的几种类型：
(1)线性谐振
谐振回路由不带铁芯的电感元件或励磁特性接近线性的带铁芯的电感元件和系统中的电容元件所组成。

在正弦电源作用下，当系统自振频率与电源频率相等或接近时，可能产生线性谐振。

(2)参数谐振
谐振回路由电感参数作周期性变化的电感元件和系统电容元件组成。

当参数配合恰当时，通过电感的周期性变化，不断向谐振系统输送能量，将会造成参数谐振。

(3)铁磁谐振
谐振回路由带铁芯的电感元件和系统中的电容元件组成。

受铁芯饱和的影响，铁芯电感元件的电感参数是非线性的，这种含有非线性电感元件的回路，在满足一定谐振条件时，会产生铁磁谐振。

发生铁磁谐振时产生的较高过电压和较大的过电流,极易使电力设备的绝缘损坏,严重情况下危及运行人员的安全。

消谐装置的作用就是消除铁磁谐振。

消耗谐振能量方面目前系统中较常使用的有一次消谐器和二次微机消谐器。

一次消谐器是高容量非线性电阻，安装在电压互感器一次绕组中性点，正常运行时阻值很大，单相接地或其他原因中性点电位升高，则电阻值下降，减小中性点偏移度，快速抑制过电压，避免谐振。

二次消谐是在电压互感器的二次开口三角绕组装设的微机消谐装置，能够对PT开口三角电压进行实时循环检测。

谐振过电压1)范围Ⅱ的系统中，当空载线路(或其上接有空载变压器时)由电源变压器断路器合闸、重合闸或由只带有空载线路的变压器低压侧合闸、带电线路末端的空载变压器合闸以及系统解列等情况下，如由这些操作引起的过渡过程的激发使变压器铁芯磁饱和、电感做周期性变化，回路等值电感在2倍工频下的电抗与2倍工频下线路入口容抗接近相等时，可能产生以2次谐波为主的高次谐波谐振过电压。

应尽量避免产生2次谐波谐振的运行方式、操作方式以及防止在故障时出现该种谐振的接线;确实无法避免时，可在变电站线路继电保护装置内增设过电压速断保护，以缩短该过电压的持续时间。

2)范围I的系统中有可能出现下列谐振过电压:①110kV 及220kV系统采用带有均压电容的断路器开断连接有电磁式电压互感器的空载母线，经验算有可能产生铁磁谐振过电压时，宜选用电容式电压互感器。

已装有电磁式电压互感器时，运行中应避免可能引起谐振的操作方式，必要时可装设专门消除此类铁磁谐振的装置。

②由单一电源侧用断路器操作中性点不接地的变压器出现非全相或熔断器非全相熔断时，如变压器的励磁电感与对地电容产生铁磁谐振，能产生2.0pu-3.0pu的过电压;有双侧电源的变压器在非全相分合闸时，由于两侧电源的不同步在变压器中性点上可出现接近于2.0pu的过电压，如产生铁磁谐振，则会出现更高的过电压。

经验算如断路器操作中因操动机构故障出现非全相或严重不同期时产生的铁磁谐振过电压可能危及中性点为标准分级绝缘、运行时中性点不接地的110kV及220kV变压器的中性点绝缘，宜在中性点装设间隙，对该间隙的要求与“工频过电压、2)”条相同。

在操作过程中，应先将变压器中性点临时接地。

有单侧电源的变压器，如另一侧带有同期调相机或较大的同步电动机，也类似有双侧电源的情况。

④3-66kV不接地系统或消弧线圈接地系统偶然脱离消弧线圈的部分，当连接有中性点接地的电磁式电压互感器的空载母线(其上带或不带空载短线路)，因合闸充电或在运行时接地故障消除等原因的激发，使电压互感器过饱和则可能产生铁磁谐振过电压。

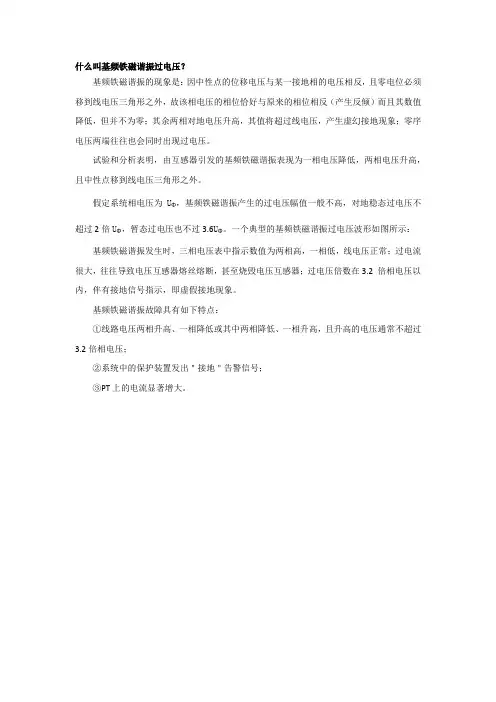

什么叫基频铁磁谐振过电压？
基频铁磁谐振的现象是：因中性点的位移电压与某一接地相的电压相反，且零电位必须移到线电压三角形之外，故该相电压的相位恰好与原来的相位相反（产生反倾）而且其数值降低，但并不为零；其余两相对地电压升高，其值将超过线电压，产生虚幻接地现象；零序电压两端往往也会同时出现过电压。

试验和分析表明，由互感器引发的基频铁磁谐振表现为一相电压降低，两相电压升高，且中性点移到线电压三角形之外。

假定系统相电压为UΦ，基频铁磁谐振产生的过电压幅值一般不高，对地稳态过电压不超过2倍UΦ，暂态过电压也不过3.6UΦ。

一个典型的基频铁磁谐振过电压波形如图所示：基频铁磁谐振发生时，三相电压表中指示数值为两相高，一相低，线电压正常；过电流很大，往往导致电压互感器熔丝熔断，甚至烧毁电压互感器；过电压倍数在3.2 倍相电压以内，伴有接地信号指示，即虚假接地现象。

基频铁磁谐振故障具有如下特点：
①线路电压两相升高、一相降低或其中两相降低、一相升高，且升高的电压通常不超过
3.2倍相电压；
②系统中的保护装置发出＂接地＂告警信号；
③PT上的电流显著增大。

什么是过电压?过电压类别有哪些?电力系统过电压分类过电压这块在系统设计中比较重要，特别是500kV电压等级以上设计，但是由于专业性比较强，对其理解也是基于参与工程的过电压专题以及EMTP过电压计算的一个课题，对这块也做一个总结。

一、何谓过电压所谓过电压，是指电力系统在特定条件下所出现的超过工作电压的异常电压升高，属于电力系统中的一种电磁扰动现象。

电工设备的绝缘长期耐受着工作电压，同时还必须能够承受一定幅度的过电压，这样才能保证电力系统安全可靠地运行。

研究各种过电压的起因，预测其幅值，并采取措施加以限制，是确定电力系统绝缘配合的前提，对于电工设备制造和电力系统运行都具有重要意义。

过电压分两类，外过电压和内过电压。

外过电压又称雷电过电压、大气过电压。

由大气中的雷云对地面放电而引起的。

内过电压是电力系统内部运行方式发生改变而引起的过电压，分为工频过电压、操作过电压和谐振过电压。

个人涉及的一般都是内过电压分析，外过电压也会尝试稍作总结。

二、工频过电压工频过电压指系统中由线路空载、不对称接地故障和甩负荷引起的的频率等于工频（50Hz）或接近工频的过电压。

主要是三类原因：1.空载长线路的电容效应；2.不对称短路引起的非故障相电压升高；3.甩负荷引起的工频电压升高。

其中1和3经常结合在一起造成过电压。

实际计算过程中，与线路长短、短路容量、有无并联电抗器、故障前负荷都有关系。

为何讨论工频过电压？直接影响操作过电压的幅值持续时间长的工频电压升高仍可能危及设备的安全运行（油纸绝缘局放、绝缘子污闪、电晕等）在超高压系统中，为降低电气设备绝缘水平，不但要对工频电压升高的数值予以限制，对持续时间也给予规定（母线侧1.3pu，线路侧1.4pu，时间一般为1min）决定避雷器额定电压（灭弧电压）的重要依据（3、6、l0kV系统工频电压升高可达系统最高运行线电压的1.1倍，称为110％避雷器；35~60kV系统为100％避雷器；110、220kV 系统为80％避雷器；330kV及以上系统，分为电站型避雷器（即80％避雷器）及线路型避雷器（即90％避雷器）两种）工频过电压的幅值、持续时间与出现的机率对设备的影响及避雷器的选用应该说是非常重要的，但是现在广泛采用了不带间隙的氧化锌避雷器，由于有一定热容级，选择其额定电压时，工频过电压只是条件之一，不仅决定于工频过电压的幅值、而且决定于其持续时间，但由于我国这块持续时间与几率比较低（单相重合闸，一般不超过0.5S-1S），所以工频过电压可能已不是选择氧化锌避雷器额定电压的关健条件。

电压互感器谐振过电压分析及预防措施电压互感器是电力系统中常用的测量和保护装置，它将高电压侧的电压降低到低电压侧进行测量或传递。

然而，当电压互感器遭受到电力系统中的谐振过电压时，会引起互感器的谐振现象，从而影响电力系统的稳定性和互感器的工作性能。

本文将从谐振过电压的原因和机理、谐振过电压的预防措施等方面进行详细分析。

首先，谐振过电压的原因和机理主要有以下几点：1.系统谐振:当系统中存在谐振的无功电容或电感元件时，谐振过电压现象容易发生。

例如，当系统中存在高频电容器、线路电容或电抗器等无功元件时，谐振过电压现象可能因其与互感器的谐振频率接近而发生。

2.外部故障:外部故障引起的短路或开路等异常情况，会导致电力系统中电流的突然变化，从而引起电压互感器的谐振过电压。

例如，当发生系统短路时，系统中的电流突然增大，产生过大的谐振电压。

3.负荷电压突变:系统中负荷突然增加或减少，使得负荷电流突变，导致电力系统中的电压突变。

当这种电压突变与互感器的谐振频率接近时，会引起互感器的谐振。

为了预防电压互感器谐振过电压的发生，可以采取以下预防措施：1.减小互感器与系统的谐振频率接近:通过调整互感器的参数或改变系统中的无功元件，使得互感器的谐振频率与系统频率之间存在较大差异，从而减小谐振过电压的发生概率。

2.安装绕组电阻:在互感器的一次侧或二次侧绕组中，安装适当的绕组电阻，可以减小谐振过电压的幅值和持续时间。

绕组电阻可以提供额外的阻尼，抑制谐振现象的发生。

3.加大互感器的绝缘能力:选用具有较高绝缘强度的互感器，可以提高其抗击谐振过电压能力。

合理选择互感器的额定电压和绝缘等级，避免绝缘击穿。

4.加强对系统的监测和维护:定期对电力系统进行检测和维护，及时处理系统中的故障和隐患，防止电压互感器谐振过电压的发生。

综上所述，电压互感器谐振过电压是影响电力系统稳定性和互感器工作性能的一个重要问题。

了解谐振过电压的原因和机理，采取相应的预防措施，可以有效减小谐振过电压的发生概率，确保电力系统的正常运行和互感器的可靠工作。

电网谐振过电压的限制方法电力供电系统或者说在电力供电电网上，过电压现象十分普遍。

如果没有防范措施，随时都可能发生，也随时都可以发现。

引起电网过电压的原因很多。

主要可分为谐振过电压、操作过电压和雷电过电压；其中谐振过电压在正常运行操作中出现频繁，其危害性较大；过电压一旦发生，往往造成电气设备的损坏和大面积的停电事故。

多年电力生产运行的记载和事故分析表明，中低压电网中过电压事故大多数都是由谐振现象所引起的。

由于谐振过电压作用时间较长，所引起谐振现象的原因又很多，因此在选择保护措施方面造成很大的困难。

为了尽可能地防止谐振过电压的发生，在设计和操作电网设备时，应进行必要的估算和安排，以避免形成严重的串联谐振回路；或采取适当的防止谐振的措施。

在电力生产和电力运行的中低压电网中，故障的形式和操作方式是多种多样的，谐振性质也各不相同。

因此，应该了解各种不同类型谐振的性质与特点，掌握其振荡的性质和特点，制订防振和消振的对策与措施。

目前，我国35kV及以下配电网，仍大部分采用中性点不接地方式运行,一部分采用老式的消弧（消谐）线圈接地。

从电网的运行实践证明，中性点不接地系统中一方面由于电压互感器铁心饱和引起的铁磁谐振过电压比较多，尽管采取了不少限制谐振过电压的措施，如：消谐灯、消谐器、TV高压中性点增设电阻或单只TV等，但始终没有从根本上得到解决，TV烧毁、熔丝熔断仍不断发生；另一方面由于中性点不接地运行方式的主要特点是单相接地后，允许维持一定的时间，一般为2h不致于引起用户断电，但随着中低压电网的扩大，出线回路数增多、线路增长，中低压电网对地电容电流亦大幅度增加，单相接地时接地电弧不能自动熄灭必然产生电弧过电压，一般为3—5倍相电压甚至更高，致使电网中绝缘薄弱的地方放电击穿，并会发展为相间短路造成设备损坏和停电事故。

而采用老式消弧线圈接地方式的系统由于结构的限制，只能运行在过补偿状态，不能处在全补偿状态，所以脱谐度整定的比较大，约在20%～30%，对弧光过电压无抑制效果。

电力系统过电压分类和特点电力系统过电压主要分以下几种类型：大气过电压、工频过电压、操作过电压、谐振过电压。

产生的原因及特点是：大气过电压:由直击雷引起,特点是持续时间短暂，冲击性强，与雷击活动强度有直接关系,与设备电压等级无关。

因此,220KV以下系统的绝缘水平往往由防止大气过电压决定。

工频过电压:由长线路的电容效应及电网运行方式的突然改变引起，特点是持续时间长,过电压倍数不高，一般对设备绝缘危险性不大,但在超高压、远距离输电确定绝缘水平时起重要作用。

操作过电压:由电网内开关操作引起，特点是具有随机性,但最不利情况下过电压倍数较高。

因此30KV及以上超高压系统的绝缘水平往往由防止操作过电压决定。

谐振过电压:由系统电容及电感回路组成谐振回路时引起,特点是过电压倍数高、持续时间长。

变压器中性点接地方式的安排一般如何考虑?变压器中性点接地方式的安排一般如何考虑?答：变压器中性点接地方式的安排应尽量保持变电所的零序阻抗基本不变。

遇到因变压器检修等原因使变电所的零序阻抗有较大变化的特殊运行方式时，应根据规程规定或实际情况临时处理.（1）变电所只有一台变压器，则中性点应直接接地，计算正常保护定值时，可只考虑变压器中性点接地的正常运行方式。

当变压器检修时，可作特殊运行方式处理,例如改定值或按规定停用、起用有关保护段。

（2)变电所有两台及以上变压器时，应只将一台变压器中性点直接接地运行，当该变压器停运时，将另一台中性点不接地变压器改为直接接地。

如果由于某些原因,变电所正常必须有两台变压器中性点直接接地运行，当其中一台中性点直接接地的变压器停运时，若有第三台变压器则将第三台变压器改为中性点直接接地运行。

否则,按特殊运行方式处理。

（3）双母线运行的变电所有三台及以上变压器时，应按两台变压器中性点直接接地方式运行，并把它们分别接于不同的母线上，当其中一台中性点直接接地变压器停运时、将另一台中性点不接地变压器直接接地。
