谐振过电压1

三种谐振过电压及其对应关系-回复谐振过电压是指在电力系统中，由于电力设备或其他故障引起的电压波动，其频率等于系统谐振频率的电压异常现象。

谐振过电压对电力系统的稳定运行具有重要影响，能够导致设备损坏、线路过载等问题。

本文将分别介绍三种常见的谐振过电压及其对应关系。

一、串联谐振过电压串联谐振过电压是指在电力系统中，线路与电容性负载串联连接时，由于谐振回路发生谐振而产生的过电压现象。

谐振回路由电源、线路和电容性负载构成。

当线路长度与谐振频率相等或者线路长度的整数倍等于谐振频率的一半时，谐振回路产生谐振，电压会急剧增大。

产生串联谐振过电压的原因主要有两个方面：一是线路长度符合谐振条件，使得电源输出的电压和线路中的谐振电压相叠加；二是电容性负载的谐振频率接近或者等于电压谐振频率，从而使得线路上的电压出现大幅度增加。

串联谐振过电压对电力系统的影响非常严重。

首先，电压的突然增大可能导致设备的工作不稳定，从而影响电力系统的正常运行。

其次，过高的电压会使线路出现过载情况，可能引发火灾等安全事故。

因此，在电力系统的设计和运行中，需要注意串联谐振过电压的控制，采取相应的补偿和保护措施。

二、并联谐振过电压并联谐振过电压是指在电力系统中，电容性负载与线路并联连接时，由于谐振回路发生谐振而产生的过电压现象。

谐振回路由电源、线路和电容性负载构成。

当电容性负载谐振频率接近或者等于电压谐振频率时，谐振回路产生谐振，电压会急剧增大。

产生并联谐振过电压的原因主要是由于电容性负载的谐振频率与谐振频率相近或相等，从而使得电容性负载上的电压出现异常增大。

并联谐振过电压对电力系统的影响也是十分严重的。

首先，过高的电压可能导致设备的绝缘破坏，从而引发设备损坏和线路故障。

其次，电压突然增大还可能影响电力系统的稳定运行，引发供电中断等问题。

因此，在电力系统的设计中，需要合理选择电容性负载，控制并联谐振过电压的发生。

三、平行谐振过电压平行谐振过电压是指在电力系统中，当谐振回路的谐振频率接近或者等于系统的谐振频率时，由于负载或者设备改变引起的过电压现象。

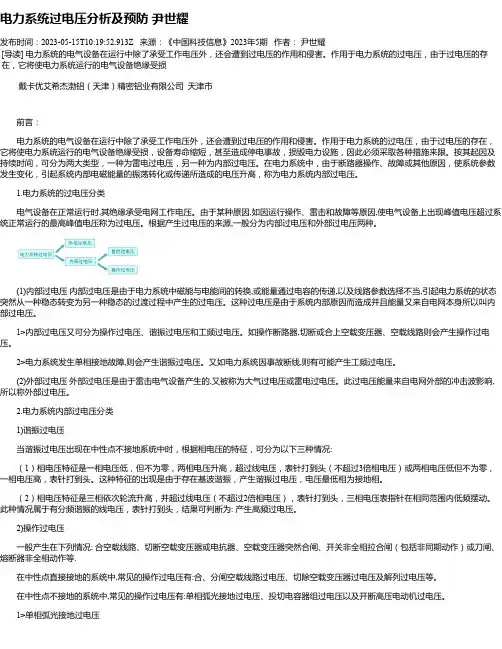

电力系统过电压分析及预防尹世耀发布时间：2023-05-15T10:19:52.913Z 来源：《中国科技信息》2023年5期作者：尹世耀[导读] 电力系统的电气设备在运行中除了承受工作电压外，还会遭到过电压的作用和侵害。

作用于电力系统的过电压，由于过电压的存在，它将使电力系统运行的电气设备绝缘受损戴卡优艾希杰渤铝（天津）精密铝业有限公司天津市前言：电力系统的电气设备在运行中除了承受工作电压外，还会遭到过电压的作用和侵害。

作用于电力系统的过电压，由于过电压的存在，它将使电力系统运行的电气设备绝缘受损，设备寿命缩短，甚至造成停电事故，损毁电力设施，因此必须采取各种措施来限。

按其起因及持续时间，可分为两大类型，一种为雷电过电压，另一种为内部过电压。

在电力系统中，由于断路器操作、故障或其他原因，使系统参数发生变化，引起系统内部电磁能量的振荡转化或传递所造成的电压升高，称为电力系统内部过电压。

1.电力系统的过电压分类电气设备在正常运行时,其绝缘承受电网工作电压。

由于某种原因,如因运行操作、雷击和故障等原因,使电气设备上出现峰值电压超过系统正常运行的最高峰值电压称为过电压。

根据产生过电压的来源,一般分为内部过电压和外部过电压两种。

(1)内部过电压内部过电压是由于电力系统中磁能与电能间的转换,或能量通过电容的传递,以及线路参数选择不当,引起电力系统的状态突然从一种稳态转变为另一种稳态的过渡过程中产生的过电压。

这种过电压是由于系统内部原因而造成并且能量又来自电网本身所以叫内部过电压。

1>内部过电压又可分为操作过电压、谐振过电压和工频过电压。

如操作断路器,切断或合上空载变压器、空载线路则会产生操作过电压。

2>电力系统发生单相接地故障,则会产生谐振过电压。

又如电力系统因事故断线,则有可能产生工频过电压。

(2)外部过电压外部过电压是由于雷击电气设备产生的,又被称为大气过电压或雷电过电压。

此过电压能量来自电网外部的冲击波影响,所以称外部过电压。

变压器谐振过电压的原因
变压器谐振过电压是指在变压器的绕组中，由于电感和电容的存在，当电源频率与变压器的固有频率相等或接近时，会发生谐振现象，导致电压升高的情况。

以下是一些可能导致变压器谐振过电压的原因：
1. 电网参数变化：电网中的电感和电容参数变化，如线路长度、电缆长度、电容补偿等的改变，可能导致谐振条件的满足。

2. 负载变化：负载的突然变化或不平衡可能引起变压器绕组中的电感和电容发生变化，从而引发谐振。

3. 变压器绕组结构：变压器绕组的结构和布局可能导致局部电感和电容的不平衡，增加了谐振的可能性。

4. 非线性负载：非线性负载如电力电子设备、电焊机等会产生谐波，这些谐波可能与变压器的固有频率产生谐振。

5. 雷击或故障：雷击或电网中的故障可能导致暂态过电压，其中可能包含谐振频率的成分。

为了防止变压器谐振过电压，可以采取一些措施，如合理设计电网参数、调整电容补偿、使用滤波器、避免负载突然变化等。

在变压器的设计和运行中，也应考虑谐振过电压的可能性，并采取相应的防护措施。

电力系统谐振过电压产生的原因及防范措施摘要电力系统中，厂站因过电压引起故障甚多，特别是谐振过电压，对设备甚至系统安全稳定运行影响大。

分析原因，找出问题，提出防治措施很有必要。

关键词谐振过电压；PT；铁芯饱和；防范措施0 引言我国电力系统分为不同电压等级，35kV及以下配电网采取中性点不接地和经消弧线圈接地方式；110kV及以上配电网采取中性点直接接地方式。

过电压种类多，主要有谐振、雷电和操作过电压；其中谐振过电压较常见，作用时间长、次数频繁、危害大，须采取措施预防。

1 谐振过电压产生原因电网运行中，正常时中性点不接地系统PT铁芯饱和易引起谐振过电压；中性点不接地方式发生单相故障可引起谐振过电压。

运维人员操作或事故处理方法不当亦会产生谐振过电压。

另外设备设计选型、参数不匹配也是谐振过电压产生原因。

2 铁磁谐振为满足电网测量、保护需要，电力系统中配置大量电感电容元件，如：互感器、电抗器等电感元件；电容器、线路对地电容等电容元件。

当进行设备操作或系统故障时，电感电容元件构成振荡回路，在一定条件下产生谐振，损坏设备影响系统。

2.1 原因分析图1某水厂单串接线图，采用接线，110kV系统中性点直接接地，变压器、PT等分相运行，变压器、PT高压绕组接成Y0，该厂多次发生铁磁谐振过电压。

原因：图1 某水电站单串接线图1）故障时产生谐振过电压。

当系统发生单相故障时，因整个电网系统中电感电容元件参数不匹配，两者共同作用，为谐振产生创造条件，最终导致铁磁谐振过电压发生；2）操作时产生谐振过电压。

110kV开关为双断口且并联均压电容，停送电操作时，先拉5012、5013，再拉50126，其他刀闸均接通。

110kV环网通过开关断口电容构成带电磁式PT空母线产生谐振。

2.2 等值电路图该厂输出线路发生单相接地故障，瞬时A相线路产生接地电流，因避雷器参数不匹配，构成谐振回路而产生谐振过电压。

图2 简化电路图如图2，L1是1B一次侧电感，L2是2B一次侧电感，Lm是PT一次侧电感，C0是空长线路对地电容，RL是电阻，k为故障点。

串联谐振过电压首先讲一下什么是谐振，在含有电阻、电感和电容的交流电路中，电路两端电压与其电流一般是不同相的，若调节电路参数或电源频率使电流与电源电压同相，电路呈电阻性，称这时电路的工作状态为谐振。

谐振又分为串联谐振和并联谐振，在串联电路中发生的谐振即为串联谐振，在并联电路中发生的谐振即为并联谐振，谐振现象是正玄交流电路的一种特定现象，它在电子和通讯工程中得到广泛的应用，但是在电力系统中，发生谐振有可能破坏系统的正常工作。

接下来我们再来分别介绍一下串联谐振和并联谐振的特电路特点。

串联谐振的电路特点1.总阻抗值最小；2.电源电压一定时，电流最大；3. 电路呈电阻性，电容或电感上的电压可能高于电源电压。

并联谐振电路的特点1.电压一定时，谐振时电流最小；2.总阻抗最大；3.电路呈电阻性，支路电流可能会大于总电流。

串联谐振与并联谐振的区别1. 从负载谐振方式划分，可以为并联谐振和串联谐振两大类型，下面列出串联谐振和并联谐振的主要技术特点及其比较：串联谐振和并联谐振的差别，源于它们所用的振荡电路不同，前者是用L、R 和C串联，后者是L、R和C并联。

（1）串联谐振的负载电路对电源呈现低阻抗，要求由电压源供电。

因此，经整流和滤波的直流电源末端，必须并接大的滤波电容器。

当逆变失败时，浪涌电流大，保护困难。

并联谐振的负载电路对电源呈现高阻抗，要求由电流源供电，需在直流电源末端串接大电抗器。

但在逆变失败时，由于电流受大电抗限制，冲击不大，较易保护。

串联谐振和并联谐振区别2（2）串联谐振的输入电压恒定，输出电压为矩形波，输出电流近似正弦波，换流是在晶闸管上电流过零以后进行，因而电流总是超前电压一φ角。

并联谐振的输入电流恒定，输出电压近似正弦波，输出电流为矩形波，换流是在谐振电容器上电压过零以前进行，负载电流也总是越前于电压一φ角。

这就是说，两者都是工作在容性负载状态。

（3）串联谐振是恒压源供电，为避免逆变器的上、下桥臂晶闸管同时导通，造成电源短路，换流时，必须保证先关断，后开通。

谐振过电压
什么是谐振过电压？
因系统的电感、电容参数配合不当，出现的各种持续时间很长的谐振现象及其电压升高，称为谐振过电压。

谐振的几种类型：
(1)线性谐振
谐振回路由不带铁芯的电感元件或励磁特性接近线性的带铁芯的电感元件和系统中的电容元件所组成。

在正弦电源作用下，当系统自振频率与电源频率相等或接近时，可能产生线性谐振。

(2)参数谐振
谐振回路由电感参数作周期性变化的电感元件和系统电容元件组成。

当参数配合恰当时，通过电感的周期性变化，不断向谐振系统输送能量，将会造成参数谐振。

(3)铁磁谐振
谐振回路由带铁芯的电感元件和系统中的电容元件组成。

受铁芯饱和的影响，铁芯电感元件的电感参数是非线性的，这种含有非线性电感元件的回路，在满足一定谐振条件时，会产生铁磁谐振。

发生铁磁谐振时产生的较高过电压和较大的过电流,极易使电力设备的绝缘损坏,严重情况下危及运行人员的安全。

消谐装置的作用就是消除铁磁谐振。

消耗谐振能量方面目前系统中较常使用的有一次消谐器和二次微机消谐器。

一次消谐器是高容量非线性电阻，安装在电压互感器一次绕组中性点，正常运行时阻值很大，单相接地或其他原因中性点电位升高，则电阻值下降，减小中性点偏移度，快速抑制过电压，避免谐振。

二次消谐是在电压互感器的二次开口三角绕组装设的微机消谐装置，能够对PT开口三角电压进行实时循环检测。

产生谐振过电压的原因
产生谐振过电压的原因有多种，主要包括以下几个方面：
1.系统参数不匹配：当谐振回路的元件参数与谐振频率不完全匹配时，会导致谐振过电压的产生更加容易。

2.三相不平衡：三相不平衡导致各相的电感和电容发生变化，从而形成谐振回路，引发谐振过电压。

3.负荷突变：系统中的负荷突变可能导致贮能器中的能量被释放，形成串联谐振环路，从而引发高电压现象。

4.系统接地方式不当：不合理的接地方式可能导致电容和电感发生变化，形成谐振回路，进而产生谐振过电压。

5.变压器参数不匹配：当变压器在系统中存在较大的不匹配情况时，容易形成谐振回路，引起谐振过电压。

6.其他原因：如线路中的铁磁谐振过电压，因为带铁芯的电感元件容易出现饱和现象，导致回路中的电感参数形成非线性的图像。

为了降低谐振过电压的风险，可以采取一系列防范措施，包括但不限于：降低谐振频率、控制负荷突变、改善系统接地方式、提高设备的绝缘强度、引入谐波滤波器、安装避雷装置等。

10kV配电系统过电压原因分析及防范措施摘要：本文主要针对10kV配电系统过电压的原因及防范措施展开了分析，对过电压的原因作了详细的阐述，给出了一系列相应有效的防过电压措施，并结合具体的实例进行了论证，以期能为有关方面的需要提供有益的参考和借鉴。

关键词：配电系统；过电压；原因；措施过电压属于电力系统中的一种电磁扰动现象。

在10kv配电系统中出现过电压问题，将会对正常的供电产生一定的影响。

因此，我们需要认真分析过电压存在的原因，采取有效的措施做好防范，从而保障供电系统的正常供电运行。

基于此，本文就10kV配电系统过电压的原因及防范措施进行了分析，相信对有关方面的需要能起到一定的帮助作用。

1 过电压原因分析据运行统计，造成设备故障或损坏的过电压形式主要有：谐振过电压、直击雷过电压、雷电反击过电压等。

不同的过电压形式具有不同机理，对设备的损坏程度也不同。

1.1 谐振过电压10kV电压互感器由于谐振过电压使髙压侧熔断器熔断的故障。

变电站10kV系统属中性点不接地系统，当发生接地故障时，系统相电压升高，加在线圈两端的电压升高，铁芯出现磁饱和现象，感抗发生变化。

PT的感抗和线路的对地容抗匹配时就会产生铁磁谐振过电压，使高压侧熔断器熔断。

特别是单相接地故障时，对地电容电流较大，产生电弧不能自熄灭，出现间歇性放电产生弧光过电压，使铁芯更易出现磁饱和现象，引起谐振过电压，使PT高压侧熔断器熔断。

1.2 接地不良引起雷电反击过电压主变10kV侧出线避雷器过电压烧毁现象。

出现这种现象的主要原因是接地电阻偏大。

经实地测量，两个变电站地网的接地接阻均不合格，约1欧姆（标准要求小于等于0.5欧姆）。

当强大的雷电流通过避雷针、避雷线的引下线或构架等接地体向地网泄放时，因接地阻太大，残压过高而通过避雷器进行反击，以致破坏避雷器。

1.3 进行波入侵和雷电流感应引起的过电压（1）10kV架空线或配电线因雷击而引起雷电流入侵，入侵的进行波遇到阻抗突变的结点时会因反射而使电压升髙，来回反射并扩散的高电压碰到绝缘相对薄弱处便可能击穿造成事故。

电力系统过电压分类和特点电力系统过电压主要分以下几种类型：大气过电压、工频过电压、操作过电压、谐振过电压。

产生的原因及特点是：大气过电压:由直击雷引起,特点是持续时间短暂，冲击性强，与雷击活动强度有直接关系,与设备电压等级无关。

因此,220KV以下系统的绝缘水平往往由防止大气过电压决定。

工频过电压:由长线路的电容效应及电网运行方式的突然改变引起，特点是持续时间长,过电压倍数不高，一般对设备绝缘危险性不大,但在超高压、远距离输电确定绝缘水平时起重要作用。

操作过电压:由电网内开关操作引起，特点是具有随机性,但最不利情况下过电压倍数较高。

因此30KV及以上超高压系统的绝缘水平往往由防止操作过电压决定。

谐振过电压:由系统电容及电感回路组成谐振回路时引起,特点是过电压倍数高、持续时间长。

变压器中性点接地方式的安排一般如何考虑?变压器中性点接地方式的安排一般如何考虑?答：变压器中性点接地方式的安排应尽量保持变电所的零序阻抗基本不变。

遇到因变压器检修等原因使变电所的零序阻抗有较大变化的特殊运行方式时，应根据规程规定或实际情况临时处理.（1）变电所只有一台变压器，则中性点应直接接地，计算正常保护定值时，可只考虑变压器中性点接地的正常运行方式。

当变压器检修时，可作特殊运行方式处理,例如改定值或按规定停用、起用有关保护段。

（2)变电所有两台及以上变压器时，应只将一台变压器中性点直接接地运行，当该变压器停运时，将另一台中性点不接地变压器改为直接接地。

如果由于某些原因,变电所正常必须有两台变压器中性点直接接地运行，当其中一台中性点直接接地的变压器停运时，若有第三台变压器则将第三台变压器改为中性点直接接地运行。

否则,按特殊运行方式处理。

（3）双母线运行的变电所有三台及以上变压器时，应按两台变压器中性点直接接地方式运行，并把它们分别接于不同的母线上，当其中一台中性点直接接地变压器停运时、将另一台中性点不接地变压器直接接地。

电网谐振过电压的限制方法电力供电系统或者说在电力供电电网上，过电压现象十分普遍。

如果没有防范措施，随时都可能发生，也随时都可以发现。

引起电网过电压的原因很多。

主要可分为谐振过电压、操作过电压和雷电过电压；其中谐振过电压在正常运行操作中出现频繁，其危害性较大；过电压一旦发生，往往造成电气设备的损坏和大面积的停电事故。

多年电力生产运行的记载和事故分析表明，中低压电网中过电压事故大多数都是由谐振现象所引起的。

由于谐振过电压作用时间较长，所引起谐振现象的原因又很多，因此在选择保护措施方面造成很大的困难。

为了尽可能地防止谐振过电压的发生，在设计和操作电网设备时，应进行必要的估算和安排，以避免形成严重的串联谐振回路；或采取适当的防止谐振的措施。

在电力生产和电力运行的中低压电网中，故障的形式和操作方式是多种多样的，谐振性质也各不相同。

因此，应该了解各种不同类型谐振的性质与特点，掌握其振荡的性质和特点，制订防振和消振的对策与措施。

目前，我国35kV及以下配电网，仍大部分采用中性点不接地方式运行,一部分采用老式的消弧（消谐）线圈接地。

从电网的运行实践证明，中性点不接地系统中一方面由于电压互感器铁心饱和引起的铁磁谐振过电压比较多，尽管采取了不少限制谐振过电压的措施，如：消谐灯、消谐器、TV高压中性点增设电阻或单只TV等，但始终没有从根本上得到解决，TV烧毁、熔丝熔断仍不断发生；另一方面由于中性点不接地运行方式的主要特点是单相接地后，允许维持一定的时间，一般为2h不致于引起用户断电，但随着中低压电网的扩大，出线回路数增多、线路增长，中低压电网对地电容电流亦大幅度增加，单相接地时接地电弧不能自动熄灭必然产生电弧过电压，一般为3—5倍相电压甚至更高，致使电网中绝缘薄弱的地方放电击穿，并会发展为相间短路造成设备损坏和停电事故。

而采用老式消弧线圈接地方式的系统由于结构的限制，只能运行在过补偿状态，不能处在全补偿状态，所以脱谐度整定的比较大，约在20%～30%，对弧光过电压无抑制效果。

谐振过电压的判断,处理与消除措施
孙立成;平国华
【期刊名称】《电世界》
【年(卷),期】1997(038)003
【摘要】在电力系统中,谐振过电压与接地故障现象有相似之处,容易造成运行人员误判断。

但是,在发生故障时只要仔细分析,根据谐振过电压的起因,是可以把谐振过电压与接地故障区分开来的。

以下根据笔者的工作实践,介绍谐振过电压的判断、处理与消除措施。

1.发生谐振过电压的条件 (1)外界激发条件①向带有电磁式电压互感器的空母线充电;
【总页数】2页(P20-21)
【作者】孙立成;平国华
【作者单位】黑龙江省绥化电业局;黑龙江省绥化电业局
【正文语种】中文
【中图分类】TM864
【相关文献】
1.电压互感器引起的谐振过电压及消除措施 [J], 熊登勇
2.中性点不接地系统铁磁谐振过电压产生机理及消除措施探讨 [J], 许西平;王鹏;刘亚琴
3.6 kV配电系统消除谐振过电压的改进措施 [J], 刘春华
4.一种消除电磁式电压互感器铁磁谐振过电压的新措施 [J], 杜琴
5.消除中性点直接接地系统谐振过电压的有效措施 [J], 谢约钧
因版权原因，仅展示原文概要，查看原文内容请购买。

谐振过电压的原因1. 操作不当不就会引起谐振过电压吗？就像你开车时不小心猛踩油门，车子可能就出问题啦。

比如说在进行电气设备操作时，要是没按正确步骤来，就可能引发这种情况哟！2. 系统参数不合理难道不是原因之一吗？这就好比你穿了一双不合脚的鞋子，肯定会不舒服呀。

像电感电容参数设置得不合适，那谐振过电压就容易出现啦！3. 元件故障难道不会导致谐振过电压吗？哎呀，就像家里的电器坏了一样，肯定会有影响呀。

比如电容器损坏了，就可能引发这个问题呢！4. 线路的不合理布局不也是个因素吗？这跟你整理房间一样，如果东西放得乱七八糟，肯定会有麻烦呀。

线路布局不好，谐振过电压就可能冒出来咯！5. 外界干扰会不会引发谐振过电压呢？这就好像你在安静做事的时候有人来捣乱一样。

比如强烈的电磁干扰，就可能导致这种情况呀！6. 电网负荷变化大难道不是原因吗？这不就像你一会儿背很重的东西，一会儿又什么都不背，身体能受得了吗。

负荷变化大时，谐振过电压可能就出现啦！7. 设备老化难道不会带来谐振过电压吗？就如同人老了会有各种毛病一样。

设备用久了老化了，就容易有这个问题哟！8. 环境因素影响大着呢，不是吗？就好像天气对人的心情影响很大一样。

恶劣的环境条件下，谐振过电压可能就来了呀！9. 系统运行状态不稳定，能不出现谐振过电压吗？这就像车子开得摇摇晃晃的，肯定不安全呀。

运行状态不好，那可就危险啦！10. 没有良好的维护管理，谐振过电压不就容易出现吗？就跟你不保养身体容易生病一个道理。

不好好维护管理，问题就会找上门呀！我的观点结论：谐振过电压的产生原因是多方面的，我们在实际中一定要注意这些因素，尽量避免因为这些原因而导致谐振过电压的出现，保障电力系统的安全稳定运行。
