塑胶模具排位的过程搜模网 2011/4/29塑胶模具排位的过程是一个综合性很强的工作,你必须对进胶方式,分型面的设计和加工,顶针的分布技巧,产品外观要求,产品的一些常见的缺陷都很了解才能去做这件事。
第一,当你接到一个产品要进行模具设计时,首先要考虑的是进胶位置和方式。
进胶又受到一模出几穴和产品是不是外观件的影响。
一出一的也有,一般都是大件或形状怪的;最好搞的就是一出二,这种排法最适合做大水口侧进胶或潜水进胶;其次是一出四的一出四也就是两个一出二加起来,不过这要考虑流道的长度,和度适当不仅可以节省料还可以让进胶顺利;一出六一出八,一出十六等都可以说是一出四的演变。
在设计流道时上一级流道要比下一级流道大25%。
另外如果产品是外观件很多时间不能用大水口侧进胶,这样会损坏外观。
这时多用点进胶和潜水在顶针上的做法。
但是潜水在顶针上的做法要小心有时产品的表面会冲花。
第二,分型面的设计。
做分型面时第一就是要检查倒扣问题。
在做分型面时同时也要考虑结构,结构的强度和可行性以及分型面的好不好加工,以及本厂的加工能力。
尽量用平整的分型面少用曲面分型面。
第三,以上这些你都确定好,就可以定模仁的大小。
这时把产品图所要的视图都做好,一定是1:1的。
然后复制一份并镜像,再乘以产品的缩水率。
接下来我们就要用镜像过并乘了缩水的图来进行排位。
我们以一出二来说明,一出二的话两个产品中间就会有一段流道,那这个流道的长度如何确定呢,一般唧嘴在模胚的中心,所以两个产品之间的距离至少要放的下一个唧嘴并保证到胶位的钢料的强度。
如果唧嘴直径是12,那两个产品之间至少要有30MM.当然这个也要看产品的大小和高度来决定,最好保证两个产品的中心距为整数。
两个产品的中心定下来后,就可以确定内模的大小了。
通常是产品的边向外30MM就差不多了,本资料来源:根据实际情况做一些细节的调整。
内模的大小主要和水路以及锁内模的螺丝有影响,水路主要受产品的大小和顶针的分布影响,顶针的分布是依据产品的。
塑胶模具的制作规范塑胶模具的制作规范一﹑确认图面﹕A.水路﹕1.公模&母模﹕依成品形状来决定﹐水路循环的路径与数量﹐公模&母模的水路需相互配合.2.脱料板x 2 cycle。
3.上述水孔接头处需做沉孔,沉孔尺寸$35*L25mm。
4.模具的水栓处,必需上IN﹑OUT且编号。
5.需附铜制水栓﹐A01&A07为塑料的水栓﹐A09铜水栓的尺寸为1/4” PT。
6.侧面止水栓之做法﹐2PCS止水栓或1PCS止水栓+铜块。
7.若有喷水孔﹐使用铜片做隔板。
B.料沟﹕依成品进料达到平衡﹐来设计料沟的路径﹑形状﹑尺寸…等。
C.进点﹕依成品的外观形状&要求重点﹐来决定进点的型式﹐为针点﹑侧针点﹑侧边状﹑锥型状…等。
D.顶出方式﹕1.PIN顶出﹐需使用DME规范(依不同客户决定。
2.顶针成品面有形状时﹐需做方向性之定位。
3.顶出环(特别注意打水环之拔模斜度或顶出块。
E.定位块X 4﹕于公母模板360度/4﹐加长方型之定位块﹐增加基准面之精度(材质:SKD-61中国塑料模具网F.模仁方式﹕1.锁公母模仁之螺丝﹐设计时愈多愈好﹐且需平均分配﹐使模仁与模座接触面更密合﹐锁螺丝时需封称锁入﹐且扭力一致。
2.公母模仁均须有卡入模座之定位梢。
3.所有insert之模仁形状为圆形时需做定位﹐且只能单方向组装﹐避免组装时方向错误。
G.4支导柱需有1pcs做偏心﹐X﹑Y轴各偏10mm。
H.模具的螺丝孔及螺丝﹐须为DME的公制规范。
I.回位销封边要有耐顶板﹐材质为TDAC+氮化处理。
J.若有斜销及滑块﹐三面需加耐磨板﹐且必须有油槽(材质﹕TDAC+氮化处理。
K,需安装计数器﹐INSERT的型式(A09客户才需要。
L.模具的长﹑宽﹑高﹑定位环与KO孔﹐需配合客户的机台尺寸。
M.若为三板模﹐A09为外部开闭器﹐A为内部开闭器。
N,CHECK母模与脱料板间﹐分开的距离是否足够﹐机械手取出料头﹐考虑LGP的长度&机台的最大行程。

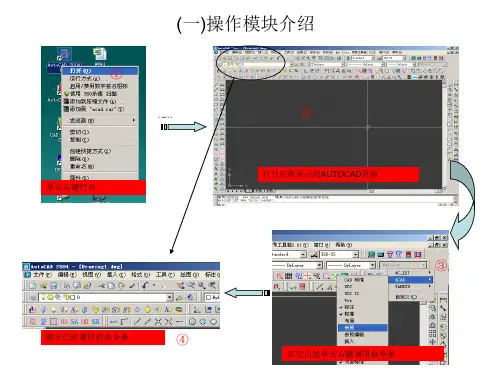

塑胶模具设计CAD排位的步骤及注意事项塑胶模具2D排位图步骤及注意事项一、排组立图的步骤1、把产品的3D图文件转到2D图档上,需将倒勾或有机构处做剖面,要注意比例问题。
(1:1比例);2、转到2D图文件上的产品图要加缩水和镜像。
注意:完成以上两步骤后必须检查,可以测量产品在加缩水前后的同一地方,来检查缩水加的是否正确;3、排组立前要定成品基准线。
即把产品上boss或大平面等易找到的特征定X,Y,Z三轴,特征的寻找需尽量接近于成品中心,若是两上下盖相配合,基准则尽量为同一点。
成品基准线相对模具中心要为整数;4、依照成品基准线把模仁排出来。
步骤与表示重点:a、删除成品上的虚线;b、如侧视图为剖面要将侧视图的实线改为虚线,仅留剖面处为实线;c、要把成品的分型面表示出来,重点表示主分型面,斜销,滑块处分型面。
分型面上的插破,靠破也需表示;d、还需把模仁拆入子处表示清楚,正视图入子遍界用黄色线表示,且入子沉头也需表示。
入子与入子间要避免有薄铁现象,一般不可小于1mm。
(模仁需拆入子部位一般为整体不好加工处或肋较深处及一些boss处)。
5、排顶针,水路,最后排模仁螺丝。
要注意三者不能干涉,三者间距不小于3mm,拆入子时也要一同考虑.以下为顶针,水路,螺丝的排列重点:a、顶针要排在成品不易脱模处,如成品的边缘、肋及塑料较深处。
顶针的尺寸要尽量选择大的,以增加强度。
顶针舆成品形状间距应不小于0.6-1mm,以避免薄铁现象。
b、排水路的宗旨是可以尽快的带走模温,以达到冷却效果。
直通的水路效果最好。
C、模仁螺丝一般排四个,位置要尽量对称。
6、排模仁要注意强度问题,产品边缘距模仁边缘应不小于20mm,模仁边缘距模架边缘的距离要按模具大小而定,大模具要50mm以上,小模具为30-50mm (天地侧350mm以下视为小模具)。
有特殊要求的要个别对待。
二、排位1. 成品在内模的排位应以最佳效果情势排放位置,要思量入水标位置和分型面因素。

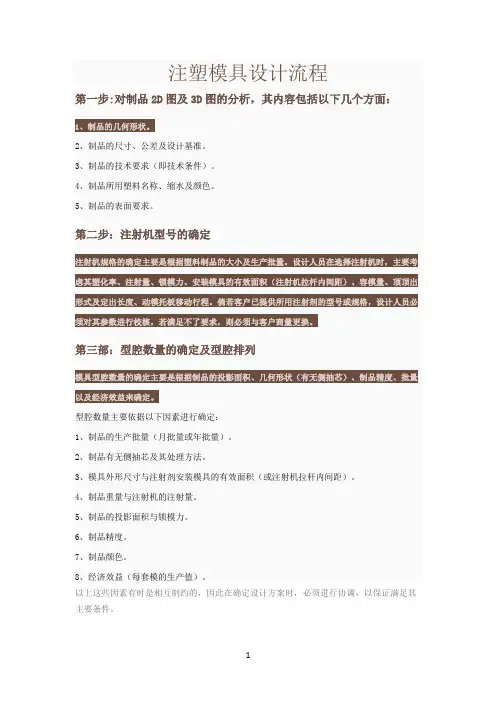

注塑模具设计流程第一步:对制品2D图及3D图的分析,其内容包括以下几个方面:1、制品的几何形状。
2、制品的尺寸、公差及设计基准。
3、制品的技术要求(即技术条件)。
4、制品所用塑料名称、缩水及颜色。
5、制品的表面要求。
第二步:注射机型号的确定注射机规格的确定主要是根据塑料制品的大小及生产批量。
设计人员在选择注射机时,主要考虑其塑化率、注射量、锁模力、安装模具的有效面积(注射机拉杆内间距)、容模量、顶顶出形式及定出长度、动模托板移动行程。
倘若客户已提供所用注射剂的型号或规格,设计人员必须对其参数进行校核,若满足不了要求,则必须与客户商量更换。
第三部:型腔数量的确定及型腔排列模具型腔数量的确定主要是根据制品的投影面积、几何形状(有无侧抽芯)、制品精度、批量以及经济效益来确定。
型腔数量主要依据以下因素进行确定:1、制品的生产批量(月批量或年批量)。
2、制品有无侧抽芯及其处理方法。
3、模具外形尺寸与注射剂安装模具的有效面积(或注射机拉杆内间距)。
4、制品重量与注射机的注射量。
5、制品的投影面积与锁模力。
6、制品精度。
7、制品颜色。
8、经济效益(每套模的生产值)。
以上这些因素有时是相互制约的,因此在确定设计方案时,必须进行协调,以保证满足其主要条件。
型腔数量确定之后,便进行型腔的排列,以及型腔位置的布局。
型腔的排列涉及模具尺寸、浇注系统的设计、浇注系统的平衡、抽芯(滑块)机构的设计、镶件型芯的设计以及热流道系统的设计。
以上这些问题由于分型面及浇口位置的选择有关,所以在具体设计过程中,要进行必要的调整,以达到最完美的设计。
第四步:分型面的确定分型面,在一些国外的制品图中已作具体规定,但在很多的模具设计中要由模具人员来确定,一般来讲,在平面上的分型面比较容易处理,有时碰到立体形式的分型面就应当特别注意。
其分型面的选择应遵照以下原则:1、不影响制品的外观,尤其是对外观有明确要求的制品,更应注意分型面对外观的影响。
2D——现代精密塑胶模具(深圳)有限公司——第一页TO:制模各加工组、制模部供应商 CC:各主管、开发工程部项目经理 From: 制模部 事项:制模部加工公差标准 日期:05/25/2005备忘录为使制模部加工公差标准统一,以便于严格执行,现对其做出以下规定: 一、 按设计中心的图纸要求执行,本公司的图纸公差标注的标准如下(样式见附页) : 尺寸上有标注公差,此类按图纸已标注公差要求加工。
尺寸外框加“ ”标注的为重要尺寸,按图框上的重要尺寸公差执行。
未注公差尺寸按图框上未注尺寸公差执行。
二、 执行注意事项 所有图纸制模师傅收到图纸后,应第一时间阅读,有责任提出不符合标注要求 的尺寸及公差,并通知生控员要求设计中心改正。
特别是加工中如制模师傅与加工者发现根据模具结构分析,其尺寸应为重要尺 寸,但图纸尺寸上未加注出 “ ”。
此类尺寸,制模师傅与加工者必须按重要尺寸公差执行,且通知生控员要求设计中心改正。
以上的图纸标注只适用于本公司加工时使用。
产品图不在此规定内,以产品图标注为准。
三、 其它图纸上未显示出的尺寸公差要求: PL 面公差加工要求为:0~+0.01mm 管位公差要求为:0~-0.02mm。
所有碰穿、擦穿位位公差:前模为:0~+0.01mm;后模为+0.01mm~+0.02mm. 胶位公差要求:客户有要求严格执行.(例:NYPRO:+0.01mm~+0.03mm)。
如客户或 项目经理未有要求,则由电极公差保证胶位公差。
。
2D排組立步驟及注意事項排組立圖的步驟:1. 把產品的3D圖檔轉到2D圖檔上,需將倒勾或有機構處做剖面,要注意比例問題。
(1:1比例)2. 轉到2D圖檔上的產品圖要加縮水和鏡像。
注意:完成以上兩步驟后必須檢查,可以測量產品在加縮水前后的同一地方,來檢查縮水加的是否正確。
3. 排組立前要定成品基准線。
即把產品上boss或大平面等易找到的特征定X,Y,Z三軸,特征的尋找需盡量接近于成品中心,若是兩上下蓋相配合,基准則盡量為同一點。
成品基准線相對模具中心要為整數。
4. 依照成品基准線把模仁排出來。
步驟輿表示重點:A 刪除成品上的虛線。
B 如側視圖為剖面要將側視圖的實線改為虛線,僅留剖面處為實線。
C 要把成品的分型面表示出來,重點表示主分型面,斜銷,滑塊處分型面。
分型面上的插破,靠破也需表示。
D 還需把模仁拆入子處表示清楚,正視圖入子遍界用黃色線表示,且入子沉頭也需表示。
入子輿入子間要避免有薄鐵現象,一般不可小于1mm。
(模仁需拆入子部位一般為整體不好加工處或肋較深處及一些boss處)。
5. 排頂針,水路,最后排模仁螺絲。
要注意三者不能干涉,三者間距不小于3mm,拆入子時也要一同考慮.以下為頂針,水路,螺絲的排列重點:a 頂針要排在成品不易脫模處,如成品的邊緣,肋,及塑膠較深處。
頂針的尺寸要盡量選擇大的,以增加強度。
頂針輿成品形狀間距應不小于0.6-1mm,以避免薄鐵現象。
b排水路的宗旨是可以盡快的帶走模溫,以達到冷卻效果。
直通的水路效果最好。
C模仁螺絲一般排四個,位置要盡量對稱。
6. 排模仁要注意強度問題,產品邊緣距模仁邊緣應不小于20mm,模仁邊緣距模架邊緣的距離要按模具大小而定,大模具要50mm以上,小模具為30-50mm(天地側350mm以下視為小模具).有特殊要求的要個別對待。
模板厚度的選擇如圖1-1母模板公模板a一般為20-30mm b=2c+20mm1- 1畫模架時的注意事項:A. KO孔一般放在模具的正中,當有多個時,它們之間的間距一般為100mm。
NOTES:注意事项:1. The purpose of this document is to graphically depict this partfor Engineering documentation.1.文件的目的是用用图表来描述工程文件。
2. DIMENSIONS:2.1 All dimensions shown are critical dimensions(unless otherwiseindicated) for inspection purpose as they affect the form,fit,and function of the part at assembly.2.2 All features not dimensioned can be referenced form the Pro/E 3ddata base of the piece part.2.3 All the dimensions should be the material dimensions unincludingthe paint.2.尺寸:2.1 所有部件都需要标明尺寸(除非有其他的表示),说明部件的形式、符号以及装配功能。
2.2 没有标尺寸部分的特征都可以在pro/e的零件中找到参考。
2.3 所有尺寸都为素材尺寸(不包括喷涂)。
3. SPC control dimensions are boxed and their CP/CPK value ofupper and lower specification limit should be more than 1.67/1.33.3. 规格控制尺寸,上下限制控制规格的CP/CPK值需要大于1.67/1.33.4. Material: PC HF-1023IM(SAMSUNG) resin color: refer to sample.PART MUST BE MOLDED USING 100﹪ VIRGIN MATERIA.4.材质: PC HF-1023IM(三星) 素材颜色:同样品部件必须100﹪ 原材料.5. TOLERANCE:5.1 Unspecified dimension tolerance should comply with the generaltolerance table in drawing.5.2 Unspecified dimension for the location of features(surface,axis,orcenterline)shall be with respect to Datums "X","Y"."Z"with atolerance per the table provided.5.公差5.1 未详细说明部分的公差需要符合表格中的一般公差要求。
(完整版)2D模具设计流程详解1.在学员盘里建文件夹DC0012.对各个产品进行分析1)产品的大小2)产品的厚度3)有没有尖角和薄片4)产品的结构有没有问题5)分析模具结构,分析脱模斜度,分型面的做法6)分析产品的进胶7)顶出系统的分析8)冷却3.模具要求:1)产品是1*1 2)二板模3)测浇口4)塑胶材料:ABS 5)精密模4.分析剖切线的位置对各个产品进行转图(PROE UG)1) 分中2)对胶位图线条进行处理,3 )MIRROE,4) SCALE,5)定义为块5.画产品图6.排位1)排出产品的位置2)定内模仁的大小,高度3)确定要表达的视图数量7.画分型线8.画浇注系统:1)流道2)浇口3)冷料井9.顶出系统:顶针位置图10.运水系统:模仁内运水11.调模胚( CI 1820A 60B 60C60 ),与模仁图合并,处理模具内部的线型, 排布各个视图的位置,视图数量12.开框:模具仁角避空圆孔1213.模仁的定位固定:加螺丝14.完善顶出系统:顶针侧视图完善15.完善运水系统16.完善浇注系统: 1)法兰( 大小100 三个视图),2)唧嘴(大小12 两个视图) 3)冷料井4)顶棍孔17.完善模具配件1)弹簧2)垃圾钉3)撑头4)完善吊环螺丝孔18.统一检查注:1)运水不能和顶针类,镶件类,螺丝相干涉2)出水口的位置要留足3)撑头有没有和顶针,顶棍孔,弹簧相干涉19.剖图/加图框/标数1)做出剖切线,修正模图中不正确的图线2)增加局部剖切图,增加局部放大图(进浇点)3)定义模具的基准角4)加图框,修改图框的大小及内容5)分别标注前后模平面图,左视图,俯视图6)加产品3D图7)检查各个视图和标注本节重点:1 模具设计流程,2模具常用术语3各种模具零件的画法1.在学员盘里建文件夹DC0022.对各个产品进行分析1)产品的大小2)产品的厚度3)有没有尖角和薄片4)产品的结构有没有问题5)分析模具结构,分析脱模斜度,分型面的做法6)分析产品的进胶7)顶出系统的分析8)冷却3.模具要求:1)产品是1*1 2)二板模3)测浇口4)塑胶材料:ABS 5 )精密模4.分析剖切线的位置对各个产品进行转图(PROE UG)1)分中2)对胶位图线条进行处理 3 )MIRROE 4) SCALE 5)定义为块5.画产品图6.排位1)排出产品的位置2)定内模仁的大小,高度3)确定要表达的视图数量7.画分型线8.画浇注系统:1)流道2)浇口3)冷料井9.画镶件10.顶出系统:顶针位置图11.运水系统12.调模胚( CI 2327A 90B 70C80 ),与模仁图合并,处理模具内部的线型, 排布各个视图的位置,视图数量13.开框14.模具的定位固定,加螺丝(内模料的定位,镶呵,其它部件的定位)15.完善机构:1)滑块2)斜顶机构16.完善顶出系统:顶针17.完善运水系统18.完善浇注系统: 1)法兰(三个视图),2)唧嘴(两个视图) 3)冷料井4)顶棍孔19.完善模具配件1)弹簧2)垃圾钉3)限位块4)撑头5)完善吊环螺丝孔20.统一检查注:运水不能和顶针类,镶件类,螺丝打架,出水口的位置要留足撑头有没有和顶针,限位块,顶棍孔,弹簧21.剖图/加图框/标数1)做出剖切线,修正模图中不正确的图线2)增加局部剖切图,增加局部放大图,进浇点放大图3)定义模具的基准角4)加图框,修改图框的大小及各个参数5)分别标注前后模平面图,左视图,俯视图6)加各个产品3D图7)检查各个视图和标注本节重点: 1 模具设计流程,2模具常用术语 3 画镶件1.在学员盘里建自己的文件夹DC0032.对各个产品进行分析1)产品的大小2)产品的厚度3)有没有尖角和薄片4)产品的结构有没有问题5)分析模具结构,分析脱模斜度,分型面的做法6)分析产品的进胶7)顶出系统的分析8)冷却3.模具要求:1)产品是1*2, 2)二板模,3)潜浇口,4)塑胶材料:ABS 5)垃圾模4.分析剖切线的位置对各个产品进行转图1)分中2)对胶位图线条进行处理3)MIRROE 4 )SCALE 5)定义为块5.排位1)排出产品的位置2)定内模仁的大小,高度3)确定要表达的视图数量6.画分型线7.画浇注系统:1)流道2)浇口3)冷料井8.画机构:1)斜顶机构2)斜顶机构1)斜顶机构(三个视图表示)2)滑块机构此机构要用4个视图表示1)滑块2 )铲机3 )压条4)斜导柱4 )限位螺丝5 )弹簧9.顶出系统:顶针位置图10.运水系统11.调模胚与模仁图合并(CI3540A70B80C100)并处理模具内部的线型, 排布各个视图的位置,视图数量12.开框13.模具的定位固定,加螺丝(内模料的定位,镶呵,其它部件的定位)14.完善机构:1)滑块2)斜顶机构15.完善顶出系统顶针16.完善运水17.完善浇注系统: 1)法兰(三个视图) 2)唧嘴(两个视图) 3)冷料井4)顶棍孔18.完善模具配件1)弹簧2)垃圾钉3)限位块4)撑头5)中托司6)完善吊环螺丝孔19.统一检查注:1)运水不能和顶针类,镶件类,螺丝相干涉2)出水口的位置要留足3)撑头有没有和顶针,限位块,顶棍孔,弹簧相干涉20.剖图/加图框/标数1)做出剖切线,修正模图中不正确的图线2)增加局部剖切图,增加局部放大图,进浇点放大图3)定义模具的基准角4)加图框,修改图框的大小及内容5)分别标注前后模平面图,左视图,俯视图6)加产品3D图7)检查各个视图和标注本节重点:1 模具设计流程,2 滑块,斜顶1.在学员盘里建自己的文件夹DC0042.对各个产品进行分析1)产品的大小2)产品的厚度3)有没有尖角和薄片4)产品的结构有没有问题5)分析模具结构,分析脱模斜度,分型面的做法6)分析产品的进胶7)顶出系统的分析8)冷却3.模具要求:1)产品是5*2 2)二板模3)侧进浇,搭接式进浇4)塑胶材料:ABS 5)配件模4.分析剖切线的位置对各个产品进行转图1)分中2)对胶位图线条进行处理3 )MIRROE 4)SCALE 5)定义为块5.排位1)排出产品的位置2)定内模仁的大小,高度3)要表达的视图数量6.画分型线7.画浇注系统:1)流道2)浇口3)冷料井8.画机构:1)斜顶机构2)斜顶机构1)斜顶机构(三个视图表示)2)滑块机构此机构要用4个视图表示1)滑块2)铲机3)压条4)斜导柱5)限位螺丝6)弹簧9.画镶件10.顶出系统:顶针位置图11.运水系统:模仁内运水12.调模胚与模仁图合并(CI3540A70B80C100)并处理模具内部的线型, 排布各个视图的位置,视图数量13.开框14.模具的定位固定,加螺丝(内模料的定位,镶呵,其它部件的定位)15.完善机构:1)滑块2)斜顶机构16.完善顶出系统顶针17.完善运水18.完善浇注系统: 1法兰(三个视图) 2)唧嘴(两个视图) 3)冷料井4)顶棍孔19.完善模具配件1)弹簧2)垃圾钉3)限位块4)撑头5)中托司6)完善吊环螺丝孔20.统一检查注:1)运水不能和顶针类,镶件类,螺丝相干涉2)出水口的位置要留足3)撑头有没有和顶针,限位块,顶棍孔,弹簧相干涉21.剖图/加图框/标数1)做出剖切线,修正模图中不正确的图线2)增加局部剖切图,增加局部放大图,进浇点放大图3)定义模具的基准角4)加图框,修改图框的大小及内容5)分别标注前后模平面图,左视图,俯视图6)加产品3D图7)检查各个视图和标注本节重点:1 排位,2 滑块,斜顶3配件模设计注意事项1.在学员盘里建自己的文件夹DC0052.对各个产品进行分析1)产品的大小2)产品的厚度3)有没有尖角和薄片4)产品的结构有没有问题5)分析模具结构,分析脱模斜度,分型面的做法6)分析产品的进胶7)顶出系统的分析8)冷却3.模具要求:1)产品是1*1 2)三板模3)点进浇4)塑胶材料:ABS 5)精密模4.分析剖切线的位置对各个产品进行转图1)分中2)对胶位图线条进行处理3)MIRROE 4 )SCALE 5)定义为块5.排位1)排出产品的位置,产品偏心5MM2)定内模仁的大小,高度3)要表达的视图数量6.画分型线,插穿位的表达7.画浇注系统:1)流道2 )浇口3)冷料井8.画镶件9.顶出系统:顶针位置图10.运水系统:模仁内运水11.调模胚与模仁图合并(CI3540A70B80C100)并处理模具内部的线型, 排布各个视图的位置,视图数量12.开框13.模具的定位固定,加螺丝(内模料的定位,镶呵,其它部件的定位)14.完善顶出系统:顶针,司筒,扁顶针15.完善运水16.完善浇注系统: 1)法兰(三个视图) 2唧嘴(两个视图) 3)冷料井4)顶棍孔17.三板的各个机构:1)尼龙胶塞2)大小拉杆18.完善模具配件1)弹簧2)垃圾钉3)限位块4)撑头5)中托司6)完善吊环螺丝孔19.统一检查注:1)运水不能和顶针类,镶件类,螺丝相干涉2)出水口的位置要留足3)撑头有没有和顶针,限位块,顶棍孔,弹簧相干涉20.剖图/加图框/标数1)做出剖切线,修正模图中不正确的图线2)增加局部剖切图,增加局部放大图,进浇点放大图3)定义模具的基准角4)加图框,修改图框的大小及内容5)分别标注前后模平面图,左视图,俯视图6)加各个产品3D图7)检查各个视图和标注本节重点:1 三板模,2顶针位置的排布方法1.在学员盘里建自己的文件夹DC0062.对各个产品进行分析1产品的大小,2产品的厚度,3有没有尖角和薄片4产品的结构有没有问题5分析模具结构,分析脱模斜度,分型面的做法6分析产品的进胶7顶出系统的分析8冷却3.模具要求:1)产品是2*2 2)二板模3)侧进浇4)塑胶材料:PP 5)精密模4.分析剖切线的位置对各个产品进行转图1)分中2)对胶位图线条进行处理3)MIRROE 4)SCALE 5)定义为块5.排位1)排出产品的位置2)定前模仁的大小,高度,固定模仁板的大小厚度3)要表达的视图数量6.画推板7.画分型线8.画前后模镶呵9.画浇注系统:1)流道2)浇口3)勾针10.运水系统:模仁内运水11.调模胚与模仁图合并( DC4040A 100B 70C120 )并处理模具内部的线型, 排布各个视图的位置,视图数量12.开框:四角做R角13.模具的定位固定:加螺丝(内模料的定位,镶呵,其它部件的定位)14.完善顶出系统:顶针,司筒,扁顶针15.完善运水:放置加长水嘴16.前模抽呵的装置: 弹簧,限位螺丝,尼龙胶塞17.完善浇注系统: 1)法兰(三个视图) 2)唧嘴(两个视图) 3)冷料井4)顶棍孔18.三板的各个机构:1)尼龙胶塞,2)大小拉杆19.完善模具配件1)弹簧2)垃圾钉3)限位块4)撑头5)完善吊环螺丝孔20.统一检查注:1)运水不能和顶针类,镶件类,螺丝相干涉2)出水口的位置要留足3)撑头有没有和顶针,限位块,顶棍孔,弹簧相干涉21.剖图/加图框/标数8)做出剖切线,修正模图中不正确的图线9)增加局部剖切图,增加局部放大图,进浇点放大图10)定义模具的基准角11)加图框,修改图框的大小及内容12)分别标注前后模平面图,左视图,俯视图13)加各个产品3D图14)检查各个视图和标注本节重点:1 推板脱模,2前模抽呵,3 强行脱模,4运水1.在学员盘里建自己的文件夹DC0072.对各个产品进行分析1)产品的大小2)产品的厚度3)有没有尖角和薄片4)产品的结构有没有问题5)分析模具结构,分析脱模斜度,分型面的做法6)分析产品的进胶7)顶出系统的分析8)冷却3.模具要求:1)产品是1*1 2)三板模3)细水口转大水口4)胶料:ABS 5)精密模手机模4.分析剖切线的位置对各个产品进行转图1)分中2)对胶位图线条进行处理3)MIRROE 4)SCALE 5)定义为块5.排位1)排出产品的位置2)定内模仁的大小,高度3)要表达的视图数量6.画分型线7.画结构:1)天侧滑块(侧视图,后模平面图,前模平面图,后视图)2)天侧的三个斜顶3)左侧第一个,右侧第一个4)前模斜顶,确定各板8.画镶件9.画浇注系统:1)流道2 )浇口3)冷料井10.顶出系统:顶针位置图11.运水系统:模仁内运水12.调模胚与模仁图合并并处理模具内部的线型, 排布各个视图的位置,视图数量13.开框14.模具的定位固定,加螺丝(内模料的定位,镶呵,其它部件的定位)15.完善顶出系统:顶针16.完善运水17.完善浇注系统: 1)法兰(三个视图) 2)唧嘴(两个视图) 3)冷料井4)顶棍孔18.三板的各个机构:1)尼龙胶塞2)大小拉杆19.完善模具配件1)弹簧2)垃圾钉3)限位块4)撑头5)中托司6)完善吊环螺丝孔20.统一检查注:1)运水不能和顶针类,镶件类,螺丝相干涉2)出水口的位置要留足3)撑头有没有和顶针,限位块,顶棍孔,弹簧相干涉21.剖图/加图框/标数1)做出剖切线,修正模图中不正确的图线2)增加局部剖切图,增加局部放大图,进浇点放大图3)定义模具的基准角4)加图框,修改图框的大小及内容5)分别标注前后模平面图,左视图,俯视图6)加产品3D图7)检查各个视图和标注本节重点:1 前模斜顶2多个后模斜顶的计算3手机模的注意事项1.在学员盘里建自己的文件夹DC0082.对各个产品进行分析1)产品的大小2)产品的厚度3)有没有尖角和薄片4)产品的结构有没有问题5)分析模具结构,分析脱模斜度,分型面的做法6)分析产品的进胶7)顶出系统的分析8)冷却3.模具要求:1)产品是1*1 2)三板模3)细水口转大水口4)胶料:ABS 5)精密模4.分析剖切线的位置对各个产品进行转图1)分中2)对胶位图线条进行处理3)MIRROE 4)SCALE 5)定义为块5.排位1)排出产品的位置,2)定内模仁的大小,高度3)要表达的视图数量6.画分型线7.画结构:1)前模抽针机构(可确定模架的A板的高度)2)后模滑块(滑块头部,滑块座,铲机,斜导柱,压条)3)前模滑块(可确定模架的长度)4)后模斜顶(结合产品的顶出行程计算斜顶三角函数)8.画镶件9.画浇注系统:1)流道2)浇口3)冷料井10.顶出系统:顶针位置图11.运水系统:模仁内运水12.调模胚与模仁图合并并处理模具内部的线型, 排布各个视图的位置,视图数量13.开框14.模具的定位固定,加螺丝(内模料的定位,镶呵,其它部件的定位)15.完善各种机构1)前模抽针机构2)后模滑块3)前模滑块4)后模斜顶(增加导向块,增加避空孔,增加斜顶滑块)16.完善顶出系统:顶针17.完善运水18.完善浇注系统: 1)法兰(三个视图) 2)唧嘴(两个视图) 3)冷料井4顶棍孔19.三板的各个机构:1)尼龙胶塞2)大小拉杆20.完善模具配件1)弹簧2)垃圾钉3)限位块4)撑头5)中托司6)完善吊环螺丝孔21.统一检查注:1)运水不能和顶针类,镶件类,螺丝相干涉2)出水口的位置要留足3)撑头有没有和顶针,限位块,顶棍孔,弹簧相干涉22.剖图/加图框/标数1)做出剖切线,修正模图中不正确的图线2)增加局部剖切图,增加局部放大图,进浇点放大图3)定义模具的基准角4)加图框,修改图框的大小及内容5)分别标注前后模平面图,左视图,俯视图6)加各个产品3D图7)检查各个视图和标注。
模具设计规范(此规范主要应用于手机模具)一、模具排位1、根据产品大小、结构、产量、精密程度、材料或客户要求等因素确定模穴,如1X1、1X2等。
2、当几个产品出在同一套模具中时,考虑进胶的均匀性,应将大的产品排在中间位置,小的产品置于两边。
确保冲胶平衡,保证产品尺寸的精确性。
3、当几个分型面不规则的产品在同一模具中时,排位必须充分考虑其分型面连接的顺畅,且容易加工。
4、一模多穴模具中,当有镶拼,行位等结构时,不得使其发生干涉。
5、排位多时应综合模具每一方面,对流道,是否镶拼,行位,顶出,运水等结构要有一个全局性思考。
6、排位时产品在模上的定位基准要和产品图的基准一致,当一模出一件时,可以考虑以产品对称方向处分中。
7、内模钢料和模胚的大小尺寸如下图所示。
8.产品大小和胶位厚度有较大相差时尽量不要出在同一套模具中。
9.模具方铁高度尽量订做标准高度。
10.模胚型号和中托司使用情况一定要写清楚(细水口需注明SP长度)11.必要时需注明模胚吊模孔移位情况12.考虑需不需开精框及内模料材料和规格(确定后模要不要镶大呵,如需要则一起订料,此为粗料.)二、模具系统设计一)、行位系统当塑胶产品确定前后模开模方向后,有下列情况时一般会采用行位或斜顶等结构:1)、相对出模方向塑胶产品上有倒扣或零度面;2)、产品的出模斜度不够蚀纹的角度;3)、保证特殊的外观面不能有夹线。
1、后模行位:1)、后模行位统一做镶件压块,行位压块用螺丝固定,行位压块材料为油钢淬火至HRC48-52°。
2)、所有与行位相对运动的零部件的滑动面(包括行位底耐磨片,压条,铲基斜面)须锣(磨)油坑,油坑可为平行四边行、V形或圆环形。
3)、行位铲机钢材整体采用738H,在铲机斜面上镶耐磨片,耐磨片可突出斜面0.5mm,耐磨片厚度为6mm(如下图),材料为油钢,淬硬至HRC48-52°。
康铨公司的铲基采用国产S136淬硬至HRC46-50°。
塑料注射模具结构设计资料收集:赵亚肃第一章、塑料模具设计流程(2D排位)1、注塑模具设计流程阅读开模单——产品MPV区域分析——做剖视图——输出到CAD——定产品基准——缩水镜像——定内模——定模胚——前后模镶件、行位镶件——设计进胶(浇注)系统——下顶针——设计运水——画锁模螺丝——设计内模止口(虎口)、内模避空角、对锁、——中托司、撑头、复位弹簧——锁模片(运输块)、K.O孔等——布局视图——画向视图(细节放大图,运水走向图)——完善组立图——订模胚——订模仁料——拔模)3D分模——确定流道/浇口方式——参照排位图进行结构设计——拆镶件——更正3D——出工程图(包括:模仁、镶件、模胚、散件等)——做BOM表——校对审核附设计流程小诗一首:基准缩水后镜像,内模模胚再镶件;行位斜顶与流道,顶针运水锁螺丝;附属系统与标数,细节示意明细表;3D分模与结构,镶件拆好工程图;BOM表多校对,审核过后方开工。
2、做剖视图注意事项a:先选取好产品基准1、尺寸的其实点;2、X\Y\Z三方位基准;3、对称产品选取对称轴为基准;4、选取孔、柱子中心为基准;5、选取前后模PL面作为基准(基准:尺寸测量起始位置)b:剖视图剖切位置:1、剖高地位(产品的最高最低点);2、剖扣位(倒扣)、镶件、枕位、插穿位、镶针、司筒;3、剖进胶位,基准。
c:视图数量,一般模具需要前模视图、后模视图、前视图和从操作侧看过去投影出来的视图,对于复杂的模具,可以适当的增加视图,以更好的表达模具结构。
3、将视图转到CAD:UG——文件——导出——2D转换4、对产品、视图、模胚等做块的命名(做块是为了方便修改)产品:AP(前模)、BP(后模)、FP(前视图)、SP(操作侧)内模:A、B、F、S模胚:AMB、BMB、FMB、SMB视图:AT、BT、FT、ST5、对视图做缩水镜像缩水原因:塑料由熔融转为固态(即热胀冷缩原理)镜像原因:我们要的是模具图,即模具上模仁表示出来的形状,而不是产品,若要用产品图来表示模具图,即必须镜像,因为产品和模仁刚好成镜像关系(可以了解一下我们平时所用的公章的盖章原理即可明白)——————在做缩水镜像时,最好不要动原图,复制一份出来做缩水和镜像,然后框起来,做上已经缩水镜像的标记,以免在之后的设计过程中选错图。
1.把产物的3D图档转到2D图档上,需将倒勾或有机构处做截面,要注意比例问题。
(1:1比例)2.转到2D图档上的产物图要加缩水和镜像。
注意:完成以上两步调后必须检查,可以测量产物在加缩水先后的统一处所,来检查缩水加的是否不错。
3.排组立前要定成品基准线。
即把产物上boss或大平面等易找到的特性定X,Y,Z三轴,特性的寻找需尽量接近于成品中心,如果是两上下盖相共同,基准则尽量为统一点。
成品基准线相对于模具中心要为整数。
4.依照成品基准线把模仁排出来。
步调舆暗示重点:A删去成品上的虚线。
B 如侧视图为截面要将侧视图的实线改为虚线,仅留截面处为实线。
C要把成品的分型面暗示出来,重点暗示主分型面,斜销,滑块处分型面。
分型面上的插破,靠破也需暗示。
D还需把模仁拆入子处暗示清楚,主视图入子遍界用黄色线暗示,且入子沉头也需暗示。
入塑胶篮球类场地子舆入子间要避免有薄铁征象,一般不成小于1mm。
(模仁需拆入子部位通常是群体欠好加工处或肋较深处及一些boss处)。
5.排顶针,水路,最后排模仁螺钉。
要注意三者不克不及干涉,三者间距不小于3mm,拆入子时也要一同思量.以下为顶针,水路,螺钉的排列重点:a顶针要排在成品不容易脱模处,如成品的边沿,肋,及塑胶较深处。
顶针的尺寸要尽量选择大的,以增增强度。
顶针舆成品形状间距应不小于0.6-1mm,以避免薄铁征象。
b排水路的宗旨是可以尽快的带走模温,以到达冷却效果。
直通的水路效果最好。
C模仁螺钉一般排四个,位置要尽量对称。
6.排模仁要注意强度问题,产物边沿距模仁边沿应不小于20mm,模仁边沿距模架边沿的间隔要按模具大小而定,大模具要50mm以上,小模具为30-50mm(六合侧350mm以下视为小模具).有特殊要求的要个别对待。
模型板厚度的选择如图1-1母模型板公模型板a通常是新塑胶外壳供应20-30mm b=2c+20mm 1-1画模架时的注意事项:A.KO孔一般放在模具的正当中,当有多个时,它们之间的间距通常是100mm。
B.支撑柱应尽量往模具中心排即靠著KO孔,且尺寸尽量做大。
要注意不克不及和顶针,斜销等机构干涉。
对比下,六合侧比左右侧更需要支撑柱。
C.当顶针小于2mm时,模具需加EGP。
但也有特殊要求的。
位置放在模具的六合侧。
D.吊模孔在舆其它机构不干涉的环境下要放在模型板中间,若有干涉则要移位,并要示明尺寸。
E.当模具六合侧长度跨越350mm时,需增加顶出板螺钉和ST,且鄙人固定板舆模脚之间要加锁左右各两个M10螺钉。
F.如一副模架的模型板都很厚跨越尺度模架所列出的模型板厚度的中间数码,那么GP需加大一绩。
如是不尺度模架,六合侧或左右侧有拉长,那么GP需加大一绩。
舢板模GP的算法是:GP在公母模型板分型面以下的长度等于成品料骨的总长度加上30-40mm。
G.舢板模中的小拉杆的放置位塑胶扇骨子电子供应厂商置在模具的左右侧。
小拉杆行程的计算为料骨总长度加上15-20mm.H.舢板模中的树胶开闭器的放置位置尽量在模具的左右侧。
I.模具一般需加RP 弹簧,弹簧孔的算法为顶出间隔乘2再加10mm,弹簧长度为弹簧孔长度再加10mm。
7.如产物有倒勾,需要走斜销,滑块等机构。
成品进点的侧视需做局部放大。
斜销和滑块要尽量在侧视图上都暗示出来。
斜销的画法请参考图1-2,滑块的画法请参考图1-3。
8.组立图的布图重点和示明重点:组立图正视需暗示模仁,模仁螺钉,顶针,水路,斜销,滑块,流道,进点,灌咀,定位环,KO孔,支撑柱,EGP,小拉杆,树胶开闭器,回位销弹簧,定位块等。
一样侧视也需暗示遮些。
组立图的示明重点为模架要加工的处所,有模架大尺寸及各模型板尺寸,吊模孔位置,GP,RP,EGP,KO孔,支撑柱,模仁尺寸,顶出板螺钉,ST,小拉杆,树胶开闭器,灌咀,定位环及成品基准线等。
尺寸示明:1.在尺寸示明历程塑胶成品中要注意以下几点:a.转图时的比例要不错。
b.示明之前要舆组立图做叠合事情,检查2D,3D是否相符。
c.局部放大图的放大比例倍数要以2,4,5,10比例去放大。
一般先把1:1的图示明完,再标局部放大图。
标局部放大图时尺寸线要炸开。
被放大处要有尺寸舆放大图相对于应,以便检查。
d.示明完一个零件要检查示明原点是否不错。
2.示明的重点尺寸:a.模仁开粗尺寸b.模仁顶针,水路,螺钉位置尺寸,如模仁较庞大需零丁用一张图暗示。
c.模仁上产物大尺寸,及放电深度。
d.公母模仁插靠破处尺寸,并在尺寸后注明插靠破。
e.需放电加工处的尺寸。
拔模斜度尺寸。
f.模仁上有斜度的线割孔尺寸,如斜销,斜度入子等。
g.模型板需示明的尺寸有:模框尺寸,顶针,水路,螺钉,灌咀孔,舢板模进点流道,斜销滑块的响应处所,定位块等。
3.其它 a.图框要保持1:1比例,如需放大体注明放大比例。
b.相对于应的零件要尽供应塑胶原料网量放在一个图框内。
如母模仁要和母模入子放一起,滑块要和滑块相对于应的零件放一起,模型板不成以和模仁,入子什么的零件放统一图框。
c.零件在图框中的排布要以编号依次放置。
d.图框的编号以组立图-模型板图-模仁图依次编下去。
e.完成一张图要把预设人,完成日子等相关事项注明上去。
f.依客户产物2D图纸建3D,要把建完的3D转成2D,依据客户供给的2D图纸重新示明一遍,检查是否相符,有公役范围的尺寸用不同颜色暗示。
且示明图要存档。
审图时要注意以下几点:1.检查组立图是否有机构干涉。
2.检查模仁,模型板等零件是否少尺寸。
3.检查相共同零件的共同尺寸。
1、排位1.成品在内模的排位应以最佳效果情势排放位置,要思量入水标位置和分型面因素.要与成品的外形大小、深度成比例.2.成品到精框边的间隔:A).小件的成品:间隔为25mm~30mm之间,成品之间为15mm~20mm,如镶件有则为塑胶原料25mm左右,成品间有流道的最少要15mm.B).大件的成品:距边为35~50mm,有镶件最小为35mm,如1件钢件出多件流产物,则其之间的间隔应12~15mm左右.成品长度在200mm以上,宽度在150mm以上其产物距边应不少于35mm.3.成品排位时选择基准的原则:A).优先选取具明显特徵(如柱位、碰形成空洞、骨位中)的部门分中.B).若选取PRO/E 3D 基准时,要注明CSO或CSI或DTM的名字.C).形状特别,难于确定基准的成品,要与CAM会商再确定其基准.D).成品基准与模胚中心肯定是要为整数,并在示明尺寸时于数码上加方框以示区别.4.排位时确定内模精框X,Y坐标方向的原则:若内模精框长宽尺寸差明显,必须取较长一方之方向为X 轴方向放置模胚排位,以共同工场机床加工方向,减少堕落概率.二、订模胚1.尽量采用尺度模胚(LKM尺度或鸿丰尺度).A).由工字模改直身模时,不要移动方铁,要直接在方铁上锣码模坑.B).不尺度模胚要颠末主管赞成并要在排位图上塑胶扇骨子电子供应厂商注明.2.用CH型和CT型模胚要做码模坑,高度和宽度为25~35mm左右,长度按模胚的高度确定.3.弹弓孔直径应大于弹弓直径1~2mm之间,藏入B板深度最少为20至30mm.4.出模胚加工图,要由模胚供应商加工唧嘴孔(法兰)、弹簧孔、方型辅助器安装凹位或爹把边钉孔等;大的模胚(800X800)需加工撑头孔(包孕底部的螺钉孔)、斜方避空孔、斜方青铜器镶件、斜方色仔、行位、行位压板、运水、运水桶等;细水口模胚还须加工水口拉杆、弹弓胶孔、拉胶孔、塞打螺钉孔等;出模胚加工图前请徵询工场要求,按照工场现实事情量决议需要加工物件.5.大水口模胚为2730以上的模胚,A板的厚度应为精框的深度加25mm~35mm之间,B板的厚度为精框深度加50mm~70mm之间;模胚在2525以下,A板的厚度为框深加25mm~30mm左右,B板为40mm~50mm之间.6.细水口模胚A板的厚度为框深加30~40mm之间,B板厚度为框深度加50~60mm之间.(大、细水口模胚规格可参照龙记模胚资料).三、订料1.开料原则:A).不新塑胶外壳供应需精磨的镶件的开料尺寸=现实数+3~5mm(此数要尽量与钢料供应商的规格相符).B).精磨的开料尺寸=现实数+余量(如:+0.3/-0)C).Y-CUT镶件的开料尺寸=现实数+5mm(一边)+5mm(相邻边)+20mm(对边)+20mm(对边之相邻边).D).需加硬的镶件的开料尺寸=现实数+10mm.(精磨不计算在内).2.模具钢料要按成品的分子化合物塑料性子订料(包孕啤塑胶料)如次:A).啤PVC的产物要视乎花纹的结构可选用GS083H、S136、S136H、铍铜为内模质料.B).啤透明料、POM料、锦纶料、ABS料、K搪料等内模用料为GS083HS136、S136H的等钢料.注:用S136H、GS083H与S136等钢料建造的模具除特别环境下最好不焊接,要是焊接,则需烧不异质料并且要回火.C).除啤有酸性或透明胶料外,其它成品内模用料为P5、P20、738、718型号钢材.D).内模水口铁常用钢材为黄牌料.E).行位料、斜枕料和行位压板凡是为738料(除行位不做镶件外).F).合金模全部用8407质料(包孕内模料),方便加硬.G).行位底或斜位需镶硬件时,质料要用738钢料.4、其他预设、加工要求1.A板与B板离隙为0.1mm(即内模料塑胶模具总的高度大于A、B板精框深度全体0.1mm).中,大型模具A,B板离隙为0.5mm.回针高度应比AB板离隙小0.05~0.2mm.(即凳仔方高度+B板高度+离隙高度-离隙0.05~0.2mm-底针板及垃圾钉高度=回针长度.)2.模胚顶面(拉令孔即吊模孔)要打上本厂与客户编号对照表编号,打字唛最少要用12mm的字唛,打上的字唛要工整.3.撬模角全部锣在B板四个角上,做等边三角学形,深度4~5mm及倒R或倒角.4.模胚上所有运水出进口需打上1 IN--1 OUT~2 IN--2 OUT等.5.码模孔间隔和牙的规格按注塑几规格确定.6.上下模料和模胚的要求如次:A).模料底、模框四边做约1mmX1mm 的45%%d倒角.B).A、B板模面要按内模料数量在框边出5mm锣一直径1/2"mm,深0.5mm的圆位,用打内模编号,方便对号装嵌,A板按1、二、3--打上字唛,B板按01、0二、03--打上字唛.上下模料则面临A板、B板字唛位置需打上本厂编号(XXXX),上模编号为XXXX--1、二、3--,下模编号为XXXX--01、0二、03--.上下模编号必须对称(即上模为1,下模为01作为一盒).上下模打字唛位锣长为30mm、宽为8mm、深为0.5mm坑位,打上5.0mm 的新塑胶外壳供应字唛,内模编号应按客户供给雕刻上或打上编号.D).上下模框许可差为%%p0.02mm,上下模料曲尺许可公役为%%p0.02mm,上下模料尺寸公役为%%p0.02mm.7.走模时,外表要干凈,内模要喷上防锈油.。
