国开电大化工识图与CAD基础下线形考一试题及答案一、单项选择题（共10题，每题2分，共20分）1.下面哪个命令可以在CAD软件中创建一个圆形？– A. LINE命令– B. ARC命令– C. CIRCLE命令– D. POLYLINE命令答案：C2.在CAD软件中，一个直线段由起点和终点确定，可以通过哪个命令进行绘制？– A. LINE命令– B. ARC命令– C. CIRCLE命令– D. POLYLINE命令答案：A3.在CAD软件中，当需要删除一个对象时，可以使用哪个命令？– A. DELETE命令– B. ERASE命令– C. CUT命令– D. REMOVE命令答案：B4.在化工识图中，常用的表示容器的图形符号是什么？– A. 矩形– B. 圆形– C. 水平线段– D. 垂直线段答案：A5.在化工识图中，用来表示气体的图形符号是什么？– A. 实心圆– B. 空心圆– C. 实心三角形– D. 空心三角形答案：D6.在CAD软件中，如果需要将绘图区域移动到一个新的位置，可以使用哪个命令？– A. MOVE命令– B. COPY命令– C. ROTATE命令– D. SCALE命令答案：A7.在化工识图中，常用的表示阀门的图形符号是什么？– A. 矩形– B. 圆形– C. 水平线段– D. 垂直线段答案：B8.在CAD软件中，如果需要创建一个多边形，可以使用哪个命令？– A. LINE命令– B. ARC命令– C. CIRCLE命令– D. POLYGON命令答案：D9.在CAD软件中，如果需要将一个对象复制到新位置，可以使用哪个命令？– A. MOVE命令– B. COPY命令– C. ROTATE命令– D. SCALE命令答案：B10.在化工识图中，常用的表示泵的图形符号是什么？• A. 矩形• B. 圆形• C. 水平线段• D. 垂直线段答案：D二、简答题（共5题，每题10分，共50分）1.请简要说明CAD软件的基本功能和用途。

2024-2024年度化工识图与CAD基础期末考试试题及答案2024-2025年度化工识图与CAD基础期末考试试题及答案一、选择题（每题2分，共20分）1. 化工图中，下列哪一项表示管道？A. 粗实线B. 细实线C. 虚线D. 点划线2. 在CAD软件中，下列哪项功能可以将多个对象合并成一个对象？A. 合并命令B. 群组命令C. 修剪命令D. 延伸命令3. 化工图中，下列哪一项表示泵？A. 正方形B. 圆形C. 三角形D. 五边形4. 在CAD软件中，下列哪项功能可以实现对象的复制？A. 复制命令B. 镜像命令C. 偏移命令D. 移动命令5. 化工图中，下列哪一项表示阀门？A. 粗实线B. 细实线C. 虚线D. 点划线二、填空题（每题2分，共20分）1. 在化工图中，水平线表示________。

2. CAD软件中，表示线型的命令是________。

3. 化工图中，表示塔的符号是________。

4. 在CAD软件中，修改对象尺寸的命令是________。

5. 化工图中，表示加热器的符号是________。

三、判断题（每题2分，共20分）1. 在化工图中，粗实线表示设备轮廓。

（）2. 在CAD软件中，延伸命令可以延伸对象的边界。

（）3. 化工图中，表示管道的符号是细实线。

（）4. 在CAD软件中，可以通过群组命令将多个对象组合成一个群组。

（）5. 化工图中，表示泵的符号是正方形。

（）四、简答题（每题5分，共25分）1. 请简述化工图中的常见线型及其表示的对象。

2. 请介绍CAD软件中如何创建一个矩形对象。

3. 请简述化工图中如何表示设备尺寸。

4. 请介绍CAD软件中如何进行对象的选择。

5. 请简述化工图中如何表示管道走向。

五、综合应用题（25分）请根据下列化工设备简图，使用CAD软件完成以下任务：1. 绘制一个直径为200mm的圆形管道；2. 在圆形管道上添加一个90度弯头；3. 将圆形管道与设备连接，并调整位置使其与其他管道协调；4. 标注管道直径、弯头角度等尺寸；5. 将绘制好的化工设备简图保存为PDF格式。

序号题干答案1按部标规定，管道布置图中标注、坐标以米为单位，取小数点两位。

×2按照几何投影的原理，任何零件图必须具备主视图、俯视图和侧视图，否则不能完整地表示零件。

×3带控制点工艺流程图一般包括图形、标注和图例三个部分。

×4当流程线发生交错时，应将一条管线断开，一般是同一物料交错，按流程顺序“先不断后断”。

不同物料管线交错时“主不断辅断”。

√5阀门类别用汉语拼音字母表示，如闸阀代号为“Z”。

√6方案流程图一般仅画出主要设备和主要物料的流程线，用于粗略地表示生产流程。

√7工艺流程图分为方案流程图和工艺施工流程图。

√8工艺流程图中的标注是注写设备位号及名称、管段编号、控制点及必要的说明等。

√9工艺流程图中的管道、阀及设备采用HG／T20519-1992系列标准绘制。

√10工艺流程图中设备用粗实线并按比例绘制。

×11管道仪表流程图中，被测变量及仪表功能组合为TSA时，表示温度联锁报警。

√12管路的投影重叠而需要表示出不可见的管段时，可采用断开显露法将上面管路的投影断开，并画上断裂符号。

×13管路交叉时，一般将上面(或前面)的管路断开；也可将下方(或后方)的管路画上断裂符号断开。

×14化工工艺流程图不考虑各设备的相对位置和标高。

×15化工工艺图主要包括化工工艺流程图、化工设备布置图和管路布置图。

√16化工过程的检测和控制系统的图形符号，一般由测量点、连接线和仪表圆圈三部分组成。

√17冷、热管线必须在同一立面布置时，热管在上、冷管在下。

√18某工件实际尺寸为长20m、宽lOm、高5m。

当图形被缩小100倍后，则其尺寸标注为200mm×lOOmm×50mm。

×19任何一张零件图都必须具备一组视图、制造和检验的全部尺寸、技术要求、标题栏，否则不能满足要求。

√20设备类别代号中P和V分别表示泵和压缩机。

×21施工流程图是设备布置和管道布置设计的依据。

补充：基础理论知识1、石油化工工艺流程识图知识在石油化工等连续性生产设备上，配备一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，称为石油化工自动化。

实现化工自动化的目的是：●加快生产速度，降低生产成本，提高产品数量和质量。

●降低劳动强度，改善劳动成本。

●确保生产安全。

对于石化行业的管理人员、技术人员和操作人员必须要能够看懂石油化工工艺流程图，了解和掌握本行业、本装置的工艺技术、工艺流程、工艺设备及仪表控制等，才能更好的指导和指挥生产，平稳操作，正确分析和处理事故等。

1.1石油化工工艺流程图的一般包括的内容石油化工工艺流程图主要包括：工艺流程图（PFD），公用物料流程图（UFD），工艺管道及仪表流程图（PID、UID）。

1.1.1工艺流程图（PFD）中应该包括：工艺设备及其位号、名称；主要工艺管道；特殊阀门位置；物流的编号、操作条件（温度、压力、流量）；工业炉、换热器的热负荷；公用物料的名称、操作条件、流量；主要控制、联锁方案。

1.1.2公用物料流程图（UFD）中应该包括：物料类别编制，需要和产生公用物料的主要设备、主要公用物料干线、控制方案、流量和技术参数等，标注设备位号和名称。

1.1.3工艺管道及仪表流程图（PID）需表示如下内容：1.1.3.1设备1) 全部编有位号的设备（包括备用设备），设备位号和名称，必要时要表示其主要规格；2) 成套供应的机组制造厂的初步供货范围；3) 全部设备管口；4) 非定型设备的内件应适当表示，如塔板形式、与进出口管道有关的塔板序号、折流板、除雾器、加热或冷却盘管等；5) 如有工艺要求时，应注明设备的安装高度以及设备之间的相对高度；6) 泵、压缩机、鼓风机等转动设备的驱动型式。

1.1.3.2管道1) 与设备相连接的所有工艺和公用物料管道（包括开、停车及事故处理管道），并在管道上标有管道号（包括物流代号、管道编号、管径、管道等级、绝热要求等）和用箭头表示出流体流动方向；2) 所有阀门及其类型（仪表阀门除外）；3) 管道上管道等级变化时，要用分界线标明分界；4) 容易引起振动的两相流管道上应注明“两相流、易振动”；有特殊要求的重力流管道上应注明“重力流”；有坡向和液封要求的管道应表示出坡度要求和液封高度；如果不能有“袋形”的管道也应注明；5) 为开车或试运转需要而设置的放空、放净、吹扫及冲洗接头；6) 蒸汽、热水或其它类型的伴热管、夹套管，及其绝热要求；7) 所有管道附件，如补偿器、挠性软管、过滤器、视镜、疏水器、限流孔板、盲板、可拆卸短管和其它非标准管件；8) 取样点的编号、位置、形式和结构；9) 所有安全泄压设施，如安全阀、爆破片、呼吸阀都应编号，并表示清楚设计要求；10) 异径管需注明其形式及规格；对改、扩建装置，应表示与已有设备或管道的连接点。

补充：基础理论知识1、石油化工工艺流程识图知识在石油化工等连续性生产设备上，配备一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，称为石油化工自动化。

实现化工自动化的目的是：●加快生产速度，降低生产成本，提高产品数量和质量。

●降低劳动强度，改善劳动成本。

●确保生产安全。

对于石化行业的管理人员、技术人员和操作人员必须要能够看懂石油化工工艺流程图，了解和掌握本行业、本装置的工艺技术、工艺流程、工艺设备及仪表控制等，才能更好的指导和指挥生产，平稳操作，正确分析和处理事故等。

1.1石油化工工艺流程图的一般包括的内容石油化工工艺流程图主要包括：工艺流程图（PFD），公用物料流程图（UFD），工艺管道及仪表流程图（PID、UID）。

1.1.1工艺流程图（PFD）中应该包括：工艺设备及其位号、名称；主要工艺管道；特殊阀门位置；物流的编号、操作条件（温度、压力、流量）；工业炉、换热器的热负荷；公用物料的名称、操作条件、流量；主要控制、联锁方案。

1.1.2公用物料流程图（UFD）中应该包括：物料类别编制，需要和产生公用物料的主要设备、主要公用物料干线、控制方案、流量和技术参数等，标注设备位号和名称。

1.1.3工艺管道及仪表流程图（PID）需表示如下内容：1.1.3.1设备1) 全部编有位号的设备（包括备用设备），设备位号和名称，必要时要表示其主要规格；2) 成套供应的机组制造厂的初步供货范围；3) 全部设备管口；4) 非定型设备的内件应适当表示，如塔板形式、与进出口管道有关的塔板序号、折流板、除雾器、加热或冷却盘管等；5) 如有工艺要求时，应注明设备的安装高度以及设备之间的相对高度；6) 泵、压缩机、鼓风机等转动设备的驱动型式。

1.1.3.2管道1) 与设备相连接的所有工艺和公用物料管道（包括开、停车及事故处理管道），并在管道上标有管道号（包括物流代号、管道编号、管径、管道等级、绝热要求等）和用箭头表示出流体流动方向；2) 所有阀门及其类型（仪表阀门除外）；3) 管道上管道等级变化时，要用分界线标明分界；4) 容易引起振动的两相流管道上应注明“两相流、易振动”；有特殊要求的重力流管道上应注明“重力流”；有坡向和液封要求的管道应表示出坡度要求和液封高度；如果不能有“袋形”的管道也应注明；5) 为开车或试运转需要而设置的放空、放净、吹扫及冲洗接头；6) 蒸汽、热水或其它类型的伴热管、夹套管，及其绝热要求；7) 所有管道附件，如补偿器、挠性软管、过滤器、视镜、疏水器、限流孔板、盲板、可拆卸短管和其它非标准管件；8) 取样点的编号、位置、形式和结构；9) 所有安全泄压设施，如安全阀、爆破片、呼吸阀都应编号，并表示清楚设计要求；10) 异径管需注明其形式及规格；对改、扩建装置，应表示与已有设备或管道的连接点。

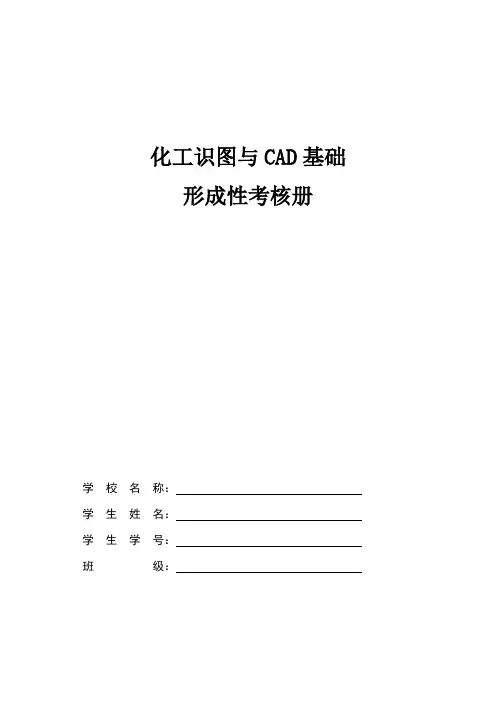

化工识图与CAD基础形成性考核册学校名称：学生姓名：学生学号：班级：化工识图与CAD基础作业1（第1章）一、填空题（每空1分，共25分）1. 图纸的基本幅面共有种，从到。

2. 图框用线画出，分为和两种格式。

3. 尺寸线用线绘制，当尺寸线水平时，尺寸数字注写在尺寸线的方靠部分，字头朝；尺寸线为竖直方向时，尺寸数字注写在尺寸线的方，字头朝。

4.可见轮廓线用表示，不可见轮廓线用表示，对称中心线用表示。

5.平面图形中的尺寸, 按其作用可分为两类，分别是、。

6.投影法分为投影法和平行投影法，平行投影法又分为投影法和投影法。

7.主、俯视图反映物体的度量尺寸；主、左视图反映物体的度量尺寸；俯、左视图反映物体的度量尺寸。

8.两点的相对位置可通过两点的坐标差判断，坐标值大者在左，坐标值大者在前，坐标值大者在上。

二、单项选择题（每小题2分，共20分）1. 每张图纸上都应画出标题栏，标题栏位置在图纸的。

A 右上角B 左上角C 左下角D 右下角2. 图样中的汉字应写成，并采用国家正式颁布的《汉字简化方案》中规定的简化字。

A 楷体字B方正准圆字C长仿宋字D黑体字3. 字体中的字母和数字可写成斜体或直体，常用斜体形式：字头向右倾斜，与水平基准线成。

A 30°B 75°C 45°D 15°4. 一图样的图形比其实物相应要素的线性尺寸放大一倍画出，该图样标题栏比例一栏应填写。

A 1：2B 2：1C 0.5：1D 1：0.55. 当直线平行于投影面时，直线在该投影面上的投影。

A 反映实长B 积聚成一个点C 为一条直线，长度变短D 为一条直线，长度可能变短，也可能变长6.当平面平行于投影面时，平面在该投影面上的投影。

A 反映实形B 积聚成一条直线C 为一形状类似但缩小了的图形D 积聚成一条曲线7. 图中的直线AB应是_____。

A 正垂线B 侧平线C 水平线D 侧垂线8.下图所示平面的位置应是_____。

第一章石油化工工艺流程识图知识在石油化工等连续性生产设备上，配备一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，称为石油化工自动化。

实现化工自动化的目的是：加快生产速度，降低生产成本，提高产品数量和质量。

降低劳动强度，改善劳动成本。

确保生产安全。

对于石化行业的管理人员、技术人员和操作人员必须要能够看懂石油化工工艺流程图，了解和掌握本行业、本装置的工艺技术、工艺流程、工艺设备及仪表控制等，才能更好的指导和指挥生产，平稳操作，正确分析和处理事故等。

1.1石油化工工艺流程图的一般包括的内容石油化工工艺流程图主要包括：工艺流程图（P FD），公用物料流程图（UFD），工艺管道及仪表流程图（PID、UID）。

1.1.1工艺流程图（PFD）中应该包括：工艺设备及其位号、名称；主要工艺管道；特殊阀门位置；物流的编号、操作条件（温度、压力、流量）；工业炉、换热器的热负荷；公用物料的名称、操作条件、流量；主要控制、联锁方案。

1.1.2公用物料流程图（UFD）中应该包括：物料类别编制，需要和产生公用物料的主要设备、主要公用物料干线、控制方案、流量和技术参数等，标注设备位号和名称。

1.1.3工艺管道及仪表流程图（PID）需表示如下内容：1.1.3.1设备1)全部编有位号的设备（包括备用设备），设备位号和名称，必要时要表示其主要规格；2)成套供应的机组制造厂的初步供货范围；3)全部设备管口；4)非定型设备的内件应适当表示，如塔板形式、与进出口管道有关的塔板序号、折流板、除雾器、加热或冷却盘管等；5)如有工艺要求时，应注明设备的安装高度以及设备之间的相对高度；6)泵、压缩机、鼓风机等转动设备的驱动型式。

1.1.3.2管道1)与设备相连接的所有工艺和公用物料管道（包括开、停车及事故处理管道），并在管道上标有管道号（包括物流代号、管道编号、管径、管道等级、绝热要求等）和用箭头表示出流体流动方向；2)所有阀门及其类型（仪表阀门除外）；3)管道上管道等级变化时，要用分界线标明分界；4)容易引起振动的两相流管道上应注明“两相流、易振动”；有特殊要求的重力流管道上应注明“重力流”；有坡向和液封要求的管道应表示出坡度要求和5)为开车或试运转需要而设置的放空、放净、吹扫及冲洗接头；6)蒸汽、热水或其它类型的伴热管、夹套管，及其绝热要求；7)所有管道附件，如补偿器、挠性软管、过滤器、视镜、疏水器、限流孔板、盲板、可拆卸短管和其它非标准管件；8)取样点的编号、位置、形式和结构；9)所有安全泄压设施，如安全阀、爆破片、呼吸阀都应编号，并表示清楚设计要求；10)异径管需注明其形式及规格；对改、扩建装置，应表示与已有设备或管道的连接点。

化工识图与CAD基础综合练习（1）一、填空1. 图纸的基本幅面有种，图框用粗实线画出，格式分为和两种格式。

2. 一般地，尺寸线为水平方向时，尺寸数字注写在尺寸线的方，字头朝；尺寸线为竖直方向时，尺寸数字注写在尺寸线的方，字头朝。

3. 可见轮廓线用表示，不可见轮廓线用表示，对称中心线用表示。

4. 平面图形中的尺寸, 按其作用可分为两类，分别是、。

5. 投影法分为投影法和平行投影法，平行投影法又分为投影法和投影法。

6.主、俯视图反映物体的度量尺寸；主、左视图反映物体的；俯、左视图反映物体的。

7. 两点的相对位置可通过两点的坐标差判断，坐标值大者在左，坐标值大者在前，坐标值大者在上。

8. 直线和平面图形用正投影法进行投影时，其投影有三个重要基本特性，它们分别是、、。

9. 基本几何体是一定数量的表面围成的，常见的基本几何体有、、、、及等。

10. 根据基本几何体的表面几何性质的不同，基本几何体可以分为立体和立体两大类。

11.切割体是指用平面截切掉常见几何体的某部分后产生的形体。

与的表面的交线称为截交线。

12．截交线的性质分别是和。

13．相贯线是两回转立体表面的，相贯线上的点分别在两回转立体表面上。

相贯线具有、的性质。

14．由基本体通过某种方式而形成的组合体的形状有简有繁，千差万别，就其组合方式来说不外乎、和三种基本组合方式。

15．所谓形体分析就是将组合体按照其组成方式分解为若干基本形体，以便弄清楚各基本形体的形状，它们之间的和表面间的，这种方法称为形体分析法。

16．在组合体分析时，以下三种基本几何体表面之间的连接关系：①当两基本体的表面平齐时，视图上两基本体之间分界线；②而如果两基本体的两面不平齐时，则分界线；③当两形体的表面相交时，在相交处应该交线的投影。

17．通过对组合体尺寸的分析，把组合体三视图尺寸分为、和尺寸。

18. 读图时，需要运用线、面投影理论来分析物体的表面形状、面与面的相对位置以及面与面之间的表面交线，并借助立体的概念来想象物体的形状。

化工识图与CAD 基础作业3（第4章～第5章）一、填空题（每空1分，共25分） 1.常见化工设备的类型有 、 、塔器和容器等。

2.化工设备主体的结构形状大部分以 形体为主，制造工艺上大量采用 ；设备上有较多的 用以安装零部件和连接管路；设备各部分结构尺寸相差 。

3. 化工设备图的内容除一组视图、尺寸标注、零部件的编号及明细栏、标题栏外，还包括 、 和技术要求。

4. 化工设备图通常采用两个基本视图；立式设备采用 和 ；卧式备采用 和 。

5.化工工艺流程图是一种表示 的示意性图样，根据表达内容的详略，分为 和 。

6．化工工艺流程图中的设备用 线画出， 用粗实线画出。

7.建筑物的高度尺寸以 形式标注，以 为单位，而其它尺寸以 为单位。

8.管道布置图是在设备布置图的基础上画出 、 及控制点，用于指导管道的安装施工。

9.设备布置图和管道布置图主要包括反映设备、管道水平布置情况的平面图和反映某处立面布置情况的 图。

10. 阀门与管路的连接方式有 、 、焊接三种方式。

二、单项选择题（每小题2分，共20分）1.化工设备的壳体以_____为主。

A 圆柱体B 圆球体C 圆锥体D 薄壁回转体2.下面简化图形中，零部件的名称从左至右依次为_____。

A 接管、法兰、视镜、液面计B 人孔、接管、封头、液面计C 人孔、法兰、封头、液面计D 接管、视镜、人孔、液面计学生姓名： 班 级： 上交时间： 教师评分：3.已知粗牙普通外螺纹的公称直径d=20，左旋，中、顶径公差均为5g，中等旋合长度。

正确的螺纹标记是_____。

A M20 LH-5g5gB M20×1.75-5gC M20-5g-ND M20 LH-5g4.下面外螺纹的四组视图中，画法正确的是_____。

A B C D5.关于零件序号，下面的说法不正确的是_____。

A 装配图中所有零、部件必须编写序号。

B 指引线、水平线或圆用细实线绘制。

C 相邻零件可以采用公共指引线。
