LTE干扰排查指导书

大唐TD-LTE系统内外干扰排查手册E 中国移动* China h4ol>ile大唐TD-LTE 系统内外干扰排查手册大■移动DT mobile大唐江苏项目组◎ SSE 0韶鬆目录1LTE干扰概述 (4)1.1干扰产生原因 (4)1.2系统间干扰分类 (4)2干扰整治流程及不同干扰表现 (7)2.1干扰排查流程 (7)22不同干扰类型PRB表现特点 (8)3分场景干扰整治方案 (12)3.1全频段干扰排查 (12)3.2杂散干扰排查 (14)3.3谐波或者三阶互调干扰排查 (18)3.4系统内干扰 (19)4干扰排查案例 (21)4.1DCS180Q杂散干扰排查 (21)4.2FDD阻塞干扰排查 (25)4.3系统内干扰排查 (29)5规避干扰建议 (34)再中国移动* China Mobile中国移动目前拥有F 频段的 1880-1900MHz 主要用于 TD-SCDM 和 TD-LTE室外连续覆盖。

由于频率所处位置特殊， F 频段系统存在与DCS1800 GSM900PHS 和电信联通FDD 系统间的互干扰，情况较为复杂。

特别当DCS180C 使用高端 频率（1865-1880MHZ 且F 频段现网TD-SCDMA/TD-LT 设备抗阻塞能力不足， 将影响TD-LTE 上行速率，严重时影响上行覆盖和接入成功率；另外由于中国移 动使用的是TD-LTE 系统，系统内的帧头、上下行时隙转换点不同或者 GPS 跑偏、 时钟故障等也将会导致交叉时隙干扰。

1 LTE 干扰概述1.1干扰产生原因按照干扰产生的原因可以把干扰分为系统内干扰和系统外干扰。

丄系统内干扰系统内干扰通常为同频干扰。

由于数字技术相对于模拟技术的抗干扰能力 较强，可以实现同频组网。

比如，TD-LTE 系统中，虽然同一个小区内的不同用 户不能使用相同频率资源，但相邻小区可以使用相同的频率资源。

这些在同一 系统内使用相同频率资源的设备间将会产生干扰，也称为系统内干扰。

TD-LTE上行干扰定位方法与排查指导手册引言TD-LTE（Time Division-Long Term Evolution）是一种4G移动通信技术，其上行信号受到干扰会影响网络性能和用户体验。

这篇文档旨在介绍TD-LTE上行干扰的定位方法和提供排查指导手册，帮助网络运维人员快速定位和解决干扰问题。

TD-LTE上行干扰的定义TD-LTE上行干扰是指在TD-LTE系统的上行频带中，由于外部因素导致信号质量下降，从而影响到正常设备的通信质量。

常见的干扰源包括其他无线通信设备、电磁干扰、天气条件等。

TD-LTE上行干扰的定位方法现场勘测1.使用专业的功率分析仪进行场强测试，记录各个位置的信号强度。

根据测试结果，可以初步判断干扰源的方位和强度。

2.根据勘测结果，在网络管理系统中标记出干扰源所在的区域，并记录对应的信息，便于后续排查和干扰源的定位。

特殊干扰事件分析1.根据用户投诉或网络性能异常的事件记录，对特定时间段的数据进行分析。

通过分析这些事件发生的时间、地点和规律，可以初步确定干扰源的可能性和范围。

2.基于事件发生的时段和地点，对相关设备进行深度排查和监测，利用网络管理系统提供的工具分析干扰源的特征和影响范围。

频谱监测与分析1.使用频谱分析仪对TD-LTE上行频段进行监测，识别异常频谱特征。

干扰源通常具有特殊的频谱分布，通过频谱分析可以帮助定位干扰源。

2.借助频谱分析仪提供的功率谱图、水平图和瀑布图等视图，可以更直观地观察到频谱上的干扰特征，进一步确定干扰源的方位和类型。

其他辅助工具1.利用网络管理系统提供的相关工具，如无线性能监控、用户分析等，结合干扰事件发生时的数据记录，进行数据分析，找出与事件相关的关键信息，以帮助确定干扰源的位置。

2.配合现场勘测和频谱监测的结果，利用数学建模和计算机仿真等方法，进一步提高定位干扰源的准确性。

TD-LTE上行干扰的排查指导手册前期准备1.确认干扰事件的特征和范围。

LTE干扰排查（学习手册）-2014-12-12前言LTE（Long-Term Evolution，长期演进技术）作为第四代移动通信技术，已经广泛应用于全球各地的移动通信网络。

它的高速数据传输和低时延特性，使得它成为许多应用场景的首选。

然而，LTE在实际应用时，也面临着干扰问题。

这些干扰可能会影响LTE的网络性能和用户体验。

因此，对于LTE干扰的排查和分析是很重要的。

本文档旨在介绍如何排查LTE干扰问题，为LTE网络的优化和运维提供帮助。

LTE干扰的分类LTE干扰可以分为以下几类：1.内部干扰：来自于系统内部的干扰，比如同频干扰、邻频干扰等。

2.外部干扰：来自于LTE系统周围环境的干扰，比如天线的近距离干扰、天气等环境因素。

3.人为干扰：来自于用户设备或者干扰设备导致的干扰，比如GPS、WIFI等设备的干扰。

针对这些干扰，我们需要不同的排查方法和工具。

LTE干扰排查流程LTE干扰排查的流程如下：1.获取现场环境参数: 针对外部干扰和人为干扰，我们需要获取一些现场环境参数，包括位置、天气、时间等信息。

这些参数有助于初步确定干扰源。

2.收集周边信号信息: 我们需要使用LTE网络测试仪、频谱分析仪等工具，收集周边信号的参数，包括信道功率、信噪比、发射频率等信息。

3.数据分析: 利用专业的数据分析工具，对收集到的数据进行分析，初步判断干扰源是否为某个特定频段的信号。

4.实地验证: 根据数据分析的结果，到现场进行实地验证，比如检查和测试周边设备，寻找干扰源的具体位置等。

5.排除干扰: 确定干扰源后，尝试消除或者减少干扰。

对于内部干扰，我们可以调整邻区参数、修改功率控制等方式来减少干扰。

对于外部干扰或人为干扰，我们可以寻找天线的合适位置、关闭其他干扰设备等方式来解决问题。

6.追踪监测: 最后，我们需要对解决干扰后的LTE系统进行监测，确保干扰完全被消除。

如果干扰再次出现，需要重新进行排查和处理。

LTE干扰排查工具在LTE干扰排查的过程中，我们需要使用一些专业的工具和仪器。

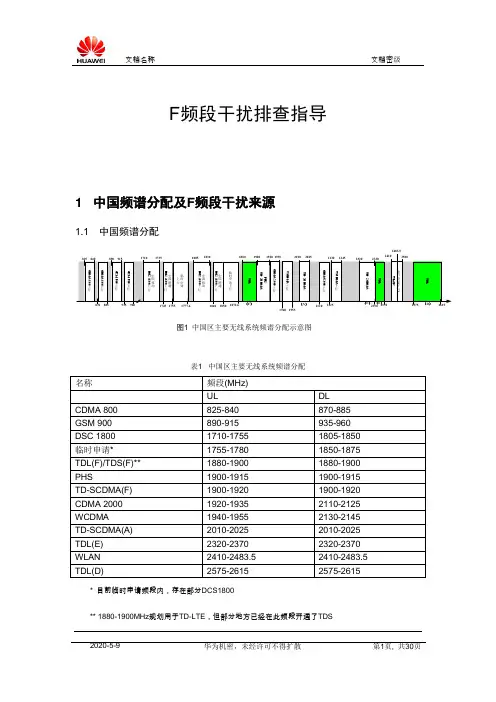

F频段干扰排查指导1 中国频谱分配及F频段干扰来源1.1 中国频谱分配图1中国区主要无线系统频谱分配示意图表1中国区主要无线系统频谱分配* 目前临时申请频段内，存在部分DCS1800** 1880-1900MHz规划用于TD-LTE，但部分地方已经在此频段开通了TDS1.2 F频段干扰来源图2F频段干扰来源干扰来源主要包括：GSM900、DCS1800、临时频段DCS1800（高频DCS1800）、PHS、TDS(F)。

可能的干扰类型如下：表2F频段干扰类型* 说明：部分地区在1880-1900MHz频段开通了TDS，扫频干扰值会比较高。

GSM900谐波/互调干扰满足特定频率关系的多个GSM900信号产生二次谐波或者二阶互调产物落入F频段，若GSM900天线的互调指标较差，则对F频段形成干扰。

图3GSM900谐波/互调干扰●DCS1800带外杂散图4DCS1800带外杂散由于DCS1800基站发射滤波器的非理想性，在工作频段发射有用信号的同时，在F频段产生一定程度的带外辐射。

现网中主要原因是部分DCS1800双工器带宽为75MHz （1805-1880MHz）而导致。

●高频段DCS1800带外杂散带外杂散原理同上，在此之外，部分地区将DCS1800部署在1850-1880MHz频段，将进一步加大对F频段的杂散干扰。

●高频段DCS1800带外阻塞由于TD-LTE基站接收滤波器的非理想性，在接收有用信号的同时，还将接收来自邻频1850-1880MHz频段DCS1800基站的发射信号，若TD-LTE基站的抗阻塞能力不足时，对TD-LTE基站形成阻塞干扰。

图5高频段DCS1800带外阻塞●高频段DCS1800互调干扰当DCS1800使用高端频率1850-1880MHz、且部分DCS1800天线的互调指标差（差于-133dBc）时，将对F频段产生三阶互调干扰。

图6高频段DCS1800互调干扰●PHS带内阻塞/杂散干扰PHS在1900-1915MHz频段，其杂散指标比较差，对F频段形成带内杂散、阻塞干扰。

LTE上行干扰问题定位指导书(仅供内部使用)For internal use only华为技术有限公司Huawei Technologies Co.Ltd 版权所有侵权必究All right reserved修订记录Revision recordCatalog 目录1概述 (5)2上行干扰的影响 (5)2.1接入切换成功率低 (5)2.2上行业务速率低 (5)2.3下行业务速率低 (5)3主要干扰分类 (6)3.1互调干扰 (6)3.2无源互调是怎么产生的？ (6)3.3外部干扰 (8)4干扰排查 (8)4.1如何排查无源互调故障？ (8)4.2如何确定是否存在外部干扰？ (10)4.3如何确定外部干扰源的位置？ (11)5典型案例 (13)案例一GL互调导致接入成功率和ERAB建立成功率低问题 (13)案例二大量虚警导致单板负载过高问题 (16)错误！未找到引用源。

关键词Key words：干扰、互调干扰、网内干扰、网外干扰摘要Abstract：本文基于eRAN3.0和R12版本M2000描述了常见上行干扰问题的定位思路、原理、故障定位所需数据及分析方法，供了开展干扰相关问题定位时参考。

缩略语清单List of abbreviations：1 概述干扰是影响网络质量的关键因素之一，对接入、切换、掉话、业务均有显著影响。

如何降低或消除干扰是网络规划、工程施工、网络优化的重要任务之一。

本文结合LTE外部商用局、试验局所出现的干扰问题，将网络中容易出现的干扰问题进行分析研究和总结，为后续的LTE工程施工的注意事项，维护中遇到的干扰问题提供参考和指导。

2 上行干扰的影响2.1 接入切换成功率低如果存在上行干扰，在初始接入或切换过程中，可能会由于干扰导致UE发出的上行信令丢失，从而导致接入、切换失败。

2.2 上行业务速率低在LTE中多为同频组网，处于小区边缘的用户更容易受到邻区的干扰，在没有打开ICIC 算法的情况下，可能会由于服务小区给边缘用户分配的资源位置与邻小区用户的资源位置重叠导致相互干扰，上行信道质量差，业务速率低。

TD-LTE上行干扰定位方法与排查指导手册(华为主设备)V1.0中国移动通信集团浙江有限公司2013年12月目录第一章前言 (2)第二章TD-LTE干扰小区筛选 (4)第三章TD-LTE高干扰小区小区级和PRB级干扰轮询 (8)3.1 TD-LTE高干扰小区的小区级干扰轮询 (8)3.2 TD-LTE高干扰小区PRB级干扰轮询 (9)第四章TD-LTE高干扰小区干扰分析和确认 (12)4.1干扰分析其他准备工作 (12)4.2阻塞干扰分析和确认 (12)4.2.1阻塞干扰分析 (12)4.2.2阻塞干扰确认 (14)4.2.3 阻塞干扰整治 (14)4.3互调干扰分析和确认 (15)4.3.1互调干扰分析 (15)4.3.2互调干扰确认 (17)4.3.3 互调干扰整治 (18)4.4杂散干扰分析和确认 (18)4.4.1杂散干扰分析 (18)4.4.2杂散干扰确认 (20)4.4.3 杂散干扰整治 (20)4.5互调干扰分析和确认 (21)4.5.1互调干扰分析 (21)4.5.2互调干扰确认 (23)4.5.3 互调干扰整治 (23)第五章项目管理相关经验 (24)第六章附录 (24)第一章前言对于移动通信网络，保证业务质量的前提是使用干净的频谱，即该频段没有被其他系统使用或干扰。

否则，会使受干扰系统的性能以及终端用户感受都会产生较大的负面影响。

随着4G LTE基站的逐步建设，目前已形成了2/3/4G基站共存的局面，系统间干扰的概率也大幅提升，在目前已建设的基站总，已发现大量的TD-LTE基站受到干扰。

这些干扰主要包括2/3G小区对TD-LTE小区的阻塞、互调和杂散干扰，此外还有其他无线电设备，如PHS基站带来的外部同频干扰，具体如下表：TD-LTE频段容易受到的干扰F频段（1880～1900MHz）①GSM900/GSM1800系统和PHS系统带来的阻塞干扰②GSM900系统带来的二阶互调干扰③GSM1800系统带来的杂散干扰④PHS系统和其他电子设备带来的外部干扰D频段（2575～2635MHz）①GSM900/GSM1800系统带来的阻塞干扰②800M Tetra系统和CDMA800MHz系统带来的三阶互调干扰③其他电子设备带来的外部干扰E频段（2320～2370MHz）①GSM900/GSM1800系统带来的阻塞干扰②WLAN AP带来的杂散和阻塞干扰③其他电子设备带来的外部干扰表1：TD-LTE各频段上行容易受到的干扰从上表可以看出，由于F频段与干扰源系统的频率比较接近，因此F频段受到的干扰最多，本文侧重于实际操作，因此对于TD-LTE各频段所受干扰的分析具体可见中国移动研究院编撰的《TD-LTE系统间干扰排查与规避指导手册》，请见本文最后的附录1。

LTE干扰类型分析专题指导1、TDD超远干扰1.1 干扰原理超远干扰通常是由于无线传播环境条件较好，同系统的站点信号经过长距离传输后，强度衰减较少，同时由于传播时延，导致干扰信号的下行落到被干扰基站的上行，造成干扰，也称为“远距离同频干扰”。

如下图，干扰信号经过远距离传输，DwPTS 落到被干扰基站的UpPTS，造成上行干扰，若传输距离更远，还可能会干扰到后面的UL 时隙。

TD-LTE 系统中，特殊子帧的GP 长度决定了DL 不会干扰UL 的最大距离。

协议规定了多种特殊子帧的配比方式，每种方式保护距离计算如下，超过这个距离，则有可能产生上述原理所介绍的超远干扰。

子帧长度1ms，14 个symbol，以3:9:2 为例，GP 占用9 个symbol，即9/14 个子帧：保护距离D = 300000km/s * (9 / 14)*0.001s = 192.9km 1.2，干扰频谱特征时域特征：由前到后呈明显的减弱趋势，可能干扰到UpPTS 甚至部分或全部的UL 时隙。

频域特征：频域上通常整个带宽内都有干扰抬升。

1.3，解决办法TDD系统特有干扰，受大气波导影响，目前没有有效解决办法。

2，TDD帧失步干扰（GPS 失锁、帧偏置错误）2.1，干扰原理TDD 系统对时钟同步的精确性有很高的要求，不同用户到达基站的信号、以及不同基站发射的信号严格同步，系统方能正确运行。

为了提高抗干扰的能力，协议规定特殊子帧的DwPTS 和UpPTS 之间保留一个GP 保护长度作为隔离，确保上下行不会产生干扰，同时每个子帧末尾都留有一定长度的CP（循环前缀）保护长度，GP 保护长度由系统配置的特殊子帧配比决定，最小为71.4us （配置8），最大为714us（配置0）。

若帧失步时间超过当前配置下的GP 保护长度，UpPTS 就会受到干扰。

帧失步干扰通常是由于GPS 失锁、星卡隐形故障导致。

目前一些地方移动公司要求各个频段帧头保持一致，同时频段内所有小区帧偏置一致，若某个小区与周边小区帧偏置设置不一致，也会对周边基站造成上行干扰。

LTE FDD干扰排查指导书版本更新说明产品版本资料版本资料编号资料更新说明售后产品通用 1.0 文档第一次发布作者资料版本日期作者审核者批准者1.0 2011-01-26 张世辉1.1 2011-03-03 张世辉适用对象：基站侧开通人员、无线网优人员目录1目的与范围 (3)2角色及职责 (3)2.1项目经理 (3)2.2干扰排查工程师 (3)2.3运营商接口人 (3)3干扰排查流程 (4)3.1干扰发现与数据采集 (5)3.2干扰测试及定位方法 (7)3.3系统内干扰测试及定位 (7)3.4系统外干扰测试及定位 (9)3.4.1频谱测试 (9)3.4.2干扰频谱分析 (10)3.4.3干扰定位 (10)3.5干扰清除 (13)3.5.1内部干扰清除 (13)3.5.2外部干扰清除 (13)4参考资料 (13)附录A干扰排查基础知识 (14)A.1频谱分布 (14)A.2频点计算 (15)A.3干扰定义 (17)A.4泰克YBT250使用说明 (17)附录B干扰排查设备清单 (17)1 目的与范围本指导书目的是为指导干扰排查工程师进行频谱测试及频谱分析，进而排查干扰源的过程，有效提高干扰排查工程师的工作效率。

本指导书适用于无线网络干扰排查项目，给出无线网络干扰排查的具体分析方法及排查干扰的过程，为干扰排查项目中实际干扰排查执行提供指导。

2 角色及职责在整个干扰排查过程中会涉及到许多不同的角色，也会出现一个工程师担任多个角色的情况。

和网络优化人员主要相关的角色和职责如下：2.1 项目经理角色名称：项目经理角色描述：项目经理一般来自代表处或者产品支持中心，总体负责项目需求分析及资源协调。

2.2 干扰排查工程师角色名称：干扰排查工程师角色描述：负责干扰排查、定位及交流。

职责：1. 收集网络信息2. 制定干扰排查工作计划3. 具体执行干扰的排查与定位4. 参与同代表处、运营商的干扰排查交流2.3 运营商接口人角色名称：运营商接口人角色描述：负责干扰测试路线及测试点协调工作3 干扰排查流程LTE是一个干扰受限系统，网络的质量、容量和覆盖都与背景噪声相关。

TD-LTE上行干扰定位方法与排查指导手册一、引言TD-LTE是一种主流的移动通信标准，但在实际使用过程中，可能会出现上行干扰问题，这会影响用户的通信体验。

因此，掌握上行干扰的定位和排查方法是非常重要的。

二、上行干扰的定位方法1. 频谱扫描：通过频谱扫描仪在基站周围进行频谱扫描，观察是否有异常的信号出现，找出干扰信号的频点和功率。

2. MIMO接收机干扰探测：利用MIMO接收机对接收到的信号进行处理，通过信噪比、干扰均匀度等参数来判断是否存在干扰信号。

3. 基站干扰定位：通过对基站进行探测，观察其邻频功率是否符合标准，如不符合则可能存在干扰信号。

三、上行干扰的排查指导手册1. 确认干扰类型：首先需要确定是外部干扰还是内部干扰，是来自其他无线电设备的干扰，还是来自自身基站设备的干扰。

2. 排查可能的干扰源：对周围环境进行调查，可能的干扰源包括电源设备、微波炉、雷达等。

3. 联合运营商进行排查：联合运营商进行干扰排查，对周围环境进行分析和调查，确认干扰源并进行处理。

4. 更新设备：如果是自身基站设备引起的干扰，及时升级设备软件或更换设备，确保设备符合标准，以减少干扰信号的发生。

四、结论TD-LTE上行干扰的定位和排查方法对于保障通信质量至关重要，需要进行科学的分析和系统的处理。

通过以上方法，可以有效地定位和排查上行干扰问题，保障用户通信体验。

五、实际案例分析以下是一个关于TD-LTE上行干扰的实际案例，以便更好地理解如何应用上述定位方法与排查指导手册。

案例描述：某地区的移动通信基站在一段时间内出现了上行干扰问题，用户反馈通话质量差，数据传输不稳定等情况。

运营商收到大量投诉后，决定对该地区的基站进行上行干扰的定位与排查。

定位与排查过程：1. 频谱扫描：工程师使用频谱扫描仪对该区域进行频谱扫描，发现在一些频点上出现了异常的信号。

经过进一步分析，发现这些信号源于周围的一些工业设备，如工厂的电炉和工业微波炉。

TD-LTE常见干扰排查手册安徽挪动网优中心一、TD-LTE干扰概述TD-LTE网络干扰可以分为系统内和系统间干扰，系统内的干扰主要有PCI模三干扰、失步的穿插时隙干扰和超远同频干扰。

系统间干扰类型较多，最常见的有阻塞干扰、互调干扰、杂散干扰、谐波干扰、小灵通干扰和广电干扰等。

一般应从排查难度小的系统内干扰查起，最后排查系统间干扰，详细排查流程如下：二、系统内干扰2.1模三干扰：PCI mode 3相等，意味着PSS码序列一样，因此RS的分布位置和发射时间完全一致，LTE对下行信道的估计都是通过测量参考信号的强度和信噪比来完成的，假设信号强度接近，会产生较大的系统内干扰，称之为“PCI mode3干扰〞。

干扰特征：➢周围区域存在PCI模三余数值一样小区，对打覆盖或路测RSRP信号较强。

➢测试路段RSRP值较高，但SINR值偏低，下载速率比较慢。

排查流程：解决方法：➢在规划仿真过程中结合模三干扰进展评估，选出适宜的PCI进展修改。

➢通过调整天馈、小区间不同功率配置以严格控制覆盖，减少信号重叠区域和重叠小区数目。

案例分析：某政务新区东2与开拓工贸2模三干扰，道路测试SINR值较低平均为-2左右严重影响下载速率，开拓工贸2和3小区PCI互换后，比照测试，SINR值改善到14左右，详细比照方下：2.2GPS失锁干扰在GPS失锁后，会导致帧失步时长超过保护时隙导致上下时隙穿插干扰。

干扰特征：➢周围区域一片基站都受到干扰，无线接通率和无线掉线率异常恶化。
