互调干扰处理解析

一、互调干扰原理互调干扰是在多个载频的大功率信号条件下，由于部件本身非线性引起信号互调，如果互调产物落入接收频段，将会干扰正常通信。

分为有源互调与无源互调，无源互调（PIM）特性通常是接头、馈线、天线和滤波器等无源部件在多个载波的大功率信号条件下，由于部件本身存在非线性而引起的互调效应。

通常认为这些无源部件是线性的，但是在大功率条件下，无源部件都不同程度地存在一定的非线性，这种非线性主要是由以下因素引起的：不同材料金属的接触；相同材料的接触表面不光滑；连接处不紧密；存在磁性物质；天馈老化；跳线接头氧化等。

有源互调一般指信号在合路器进行合路时其互调交调产物落在接收频带内，导致小区高干扰。

当两个射频信号输入到一个非线性元件中，或者通过一个存在不连续性的传输介质时，将因为这种非线性而产生一系列新的频率分量，新产生信号的频率分量满足如下频率关系，设输入的两个信号的频率为f1，f2（绝对频率），产生的互调产物如下：三阶互调：2F1-F2，2F2-F1 互调产物带宽为600K五阶互调：3F1-2F2，3F2-2F1 互调产物带宽为1M七阶互调：4F1-3F2，4F2-3F1 互调产物带宽为1.4M九阶互调：5F1-4F2，5F2-4F1 互调产物带宽为1.8M Array其中阶数越低，互调产物分量约高，互调产物带宽为源信号带宽（GSM为200K）*阶数中国移动互调分量如下表所示：对于GSM900频段，对上行造成严重干扰的主要是五阶和七阶互调产物，对于1800频段，主要为七阶和九阶互调。

由于GSM900频段传输损耗小，且较低阶的互调产物就能落在上行频带内，故出现互调干扰几率要远大于1800频段。

二、互调干扰特点对网络产生影响互调干扰产物随信号源功率增大而明显增加，一般信号功率增加1dB，互调产物往往增加3dB。

互调干扰的典型特征是小区业务量较小时，此时因发射功率较低，互调产物电平低，上行干扰不明显；当小区业务量较大时，互调产物随发生功率升高而明显抬升，小区出现严重上行干扰，即体现出上行干扰带变化随小区业务量变化而随之改变的特征。

互调干扰原理、定位处理及现网分析1.互调干扰定义互调干扰主要来自于天馈系统，当发射信号的互调产物落在接收带内时，如果其幅度比较大，就会对接受带内信号产生干扰，天馈系统产生的互调均为无源互调。

由于现网中存在大量的利旧设备，长期的应用，互调性能都有明显的恶化，无源互调出现的可能非常大，当落在上行接收带内的互调产物强度过大时，会对网络造成严重的干扰，影响网络质量和性能。

2.互调干扰种类1)天线互调由于天线长期使用，防水胶带，胶泥松动以及接头氧化等原因造成天线抑制互调产物能力下降。

无源互调，是天线的一项重要指标，比较难于控制，厂家的设计缺陷，工艺缺陷，检测手段不完善，也会导致某款天线或者某批次天线，存在无源互调问题。

2)天馈系统互调整个基站系统，去掉基站和天线外，其余部件产生的互调问题均归属于这里提到的天馈系统互调。

主要包括基站顶的跳线（下跳线），馈线，连接天线的跳线（上跳线），避雷器，滤波器，Bias Tee等，这些部件连接处的接头也是互调干扰最容易出现的地方。

『参考案例』接头锈蚀避雷器接头中有金属屑站跳线开裂 Bias Tee连接松动3)直放站干扰直放站干扰主要由三个原因产生：直放站耦合器互调，直放站设置不当和直放站安装不当。

对于光纤直放站，在基站系统中需要增益耦合器，而由于耦合器接头问题等，都会产生无源互调。

这部分和无源互调是同样的原理，仅仅因为产生位置而单独归类。

宽带直放站对整个上行通带所有信号进行放大，包括有用信号和噪声信号都被同步放大。

虽然并不影响覆盖区域的上行信号信噪比，但是过大的底噪直接影响施主基站的上行干扰，特别是在覆盖区域还存在干扰源的情况下更为严重。

由于直放站安装环境，采用天线性能，施工安装的问题，都可能对G网引入干扰。

4)室内分布系统干扰室内分布系统和使用直放站类似，为了降低越区覆盖的影响，室内分布系统普遍会加强室内信号电平，包括上行信号和下行信号。

上行通道放大器对有用信号和噪声信号同步放大，甚至可以导致稳定出现上行干扰带5。

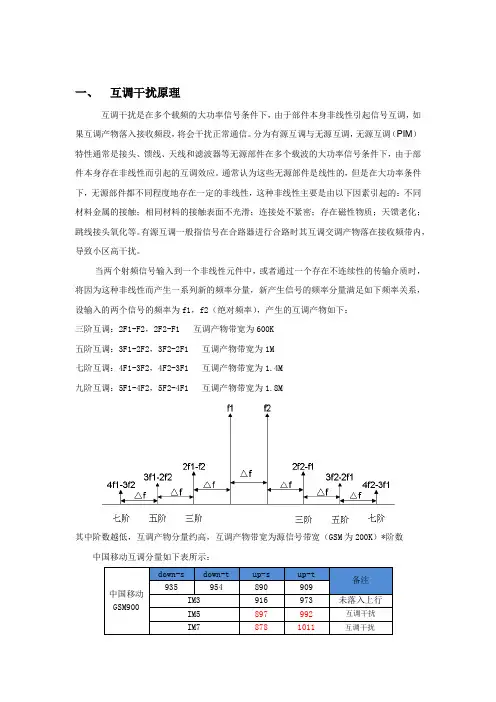

一、互调干扰原理互调干扰是在多个载频的大功率信号条件下，由于部件本身非线性引起信号互调，如果互调产物落入接收频段，将会干扰正常通信。

分为有源互调与无源互调，无源互调（PIM）特性通常是接头、馈线、天线和滤波器等无源部件在多个载波的大功率信号条件下，由于部件本身存在非线性而引起的互调效应。

通常认为这些无源部件是线性的，但是在大功率条件下，无源部件都不同程度地存在一定的非线性，这种非线性主要是由以下因素引起的：不同材料金属的接触；相同材料的接触表面不光滑；连接处不紧密；存在磁性物质；天馈老化；跳线接头氧化等。

有源互调一般指信号在合路器进行合路时其互调交调产物落在接收频带内，导致小区高干扰。

当两个射频信号输入到一个非线性元件中，或者通过一个存在不连续性的传输介质时，将因为这种非线性而产生一系列新的频率分量，新产生信号的频率分量满足如下频率关系，设输入的两个信号的频率为f1，f2（绝对频率），产生的互调产物如下：三阶互调：2F1-F2，2F2-F1 互调产物带宽为600K五阶互调：3F1-2F2，3F2-2F1 互调产物带宽为1M七阶互调：4F1-3F2，4F2-3F1 互调产物带宽为1.4M九阶互调：5F1-4F2，5F2-4F1 互调产物带宽为1.8M其中阶数越低，互调产物分量约高，互调产物带宽为源信号带宽（GSM为200K）*阶数中国移动互调分量如下表所示：对于GSM900频段，对上行造成严重干扰的主要是五阶和七阶互调产物，对于1800频段，主要为七阶和九阶互调。

由于GSM900频段传输损耗小，且较低阶的互调产物就能落在上行频带内，故出现互调干扰几率要远大于1800频段。

二、互调干扰特点对网络产生影响互调干扰产物随信号源功率增大而明显增加，一般信号功率增加1dB，互调产物往往增加3dB。

互调干扰的典型特征是小区业务量较小时，此时因发射功率较低，互调产物电平低，上行干扰不明显；当小区业务量较大时，互调产物随发生功率升高而明显抬升，小区出现严重上行干扰，即体现出上行干扰带变化随小区业务量变化而随之改变的特征。

互调干扰怎么处理？处理方法解析
 互调干扰：是指几个不同频率的信号通过非线性电路时，会产生与有用信号频率相同或相近的频率组合，而对通信系统构成的一种干扰。

 影响上行输出的互调因素有两个：设备本身的线性度和ALC控制电平。

 
 为避免产生三阶互调，可采用下面的办法：
 （1）选择适当的频点组合。

拉开频距选用无三阶互调频道点组工作，使三阶互调不会落在所使用的频点内；
 （2）采用自动增益（功率）控制（APC）技术，实时减小发射功率以减低互调电平，使其不至于落入有源器件的非线性区；
 （3）提高收信机前端的选择性，抑制干扰信号；改善收信机输入级的线性度，提高互调抗拒比；提高功放的选择性；。

调频广播互调干扰的产生与处理调频广播一直以来都是党和政府传达政令的有效方式，也是提高电台节目收听率的重要手段。

近几年来随着国民经济的快速发展，以及越来越多的听众对完美再现原著声音或影像的设备和载体的追求，各地发射台迅速增加了FM电台节目的数量。

这也在一定程度上加深了发射台的发射环境的复杂程度。

本文以河南省鹤壁市第二电视转播台调频广播互调产生的干扰及相关处理为例，望能给相关研究者以启迪。

标签：FM广播三阶互调无线电有效处理一、关于调频广播互调干扰的相关介绍调频广播在传递信号的途中极容易产生对其他频率不利的无线电干扰。

无线电干扰是指发生在发送和接收处理中，由一个或多个所生成的发射、辐射、感应或组合所产生的毫无作用的能量。

这些无用能量通过直接的或间接的聚合聚集到设备系统中，导致设备的性能变差，传输质量也会随之进一步恶化，调频广播的收听质量也会大为下降。

而FM广播互调干扰作为无线电干扰的一种，主要类型有二阶干扰和三阶干扰。

二阶干扰是指在同一个系统中，一个新的频率由于非线性系数耦合，由频率F1和频率F2之间相互调制而产生的F1（F1-F2）和F2和（F2-F1），因为F1和F2总体为较低的频率，所以容易被基本信号干扰。

三阶互调干扰则是指多个信号在同一个线性系统中，由于其他因素的外在影响，使复合波的最低频率分量信号与另一信号的二次谐波向融合后产生的其他寄生信号。

其中的某一信号被称为二阶信号，另一信号则被称为第一信号，而这两者就被合称为三阶互调信号。

而所处理的信号是传输设备在相互调制的传输过程中被干扰而产生的其他信号，这类新产生的信号就被称为三阶互调失真信号。

既然可以发生二阶互调信号及频率失真或者三阶互调信号及频率失真，当然也会出现更高阶次的互调信号及频率失真。

同时，随着互调频道信号失真阶次的进一步升高，会造成其信号的能量及质量大幅度下降。

所以高阶次的互调干扰既会导致信号极度减弱，同时也容易引起发送和接收设备受到干扰。

一。

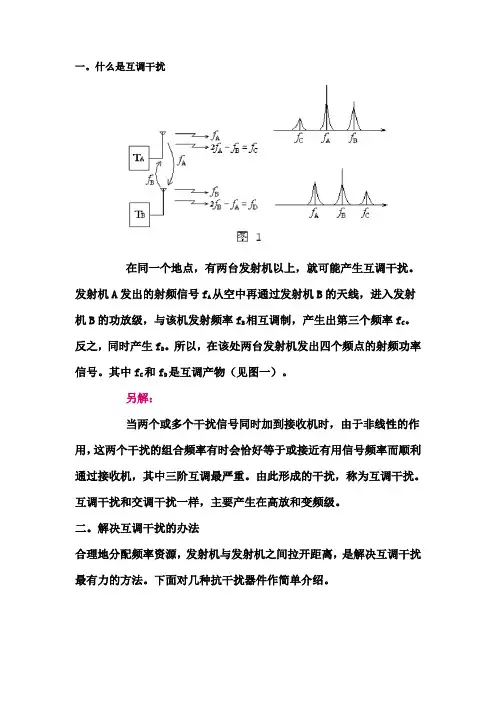

什么是互调干扰在同一个地点，有两台发射机以上，就可能产生互调干扰。

发射机A发出的射频信号f A从空中再通过发射机B的天线，进入发射机B的功放级，与该机发射频率f B相互调制，产生出第三个频率f C。

反之，同时产生f D。

所以，在该处两台发射机发出四个频点的射频功率信号。

其中f C和f D是互调产物（见图一）。

另解：当两个或多个干扰信号同时加到接收机时，由于非线性的作用，这两个干扰的组合频率有时会恰好等于或接近有用信号频率而顺利通过接收机，其中三阶互调最严重。

由此形成的干扰，称为互调干扰。

互调干扰和交调干扰一样，主要产生在高放和变频级。

二。

解决互调干扰的办法合理地分配频率资源，发射机与发射机之间拉开距离，是解决互调干扰最有力的方法。

下面对几种抗干扰器件作简单介绍。

1、单向器单向器又称单向滤波器、单向隔离器。

它是从微波器件—环行器原理上发展起来的，专门为无线寻呼发射机设计，具有吸收从外界通过天馈系统进入发射机的干扰信号之能量，以及有保护发射机，减少故障率等功能。

单向滤波器由精密烧结和研磨的旋磁、恒磁为主，配以微带电感、电容、电阻、腔体等组成耦合、谐振、滤波电路。

在旋转磁场作用下，电磁波信号具有单向传递的特性。

信号旋转120度几乎无损伤地从输出端出去；外界的信号，从输出端进入，同方向旋转120度进入吸收端变为热能散发掉（见图4）。

2、带通滤波器3、隔离滤波器（即单向器+滤波器）隔离滤波器是由单向器和腔体滤波器的组合而成，它集中了两者的优点，使其隔离带宽非常宽，隔离度非常深，对杂波和互调干扰的抑制有很好的功效。

三。

互调干扰的危害性1、对发射机的危害当发射机调试好后，它的工作频率f0是处在输出电路的最佳谐振点上，这时电路的电流应是最小。

而互调产物使电路工作失谐，元件发热严重，大大增加发射机的故障率，减少其寿命。

2、降低有效功率一般来说，发射机的功率测量采用直通式功率计，有一定的带宽（有的带宽达1千MHz）由于功率是频谱能量的积分，所以，直通式功率计测出来的功率是有效主频功率和无用的互调产物功率总和。

互调干扰详解The Standardization Office was revised on the afternoon of December 13, 2020互调干扰：是指几个不同频率的信号通过非线性电路时，会产生与有用信号频率相同或相近的频率组合，而对通信系统构成的一种干扰。

根据IS95规范和国家无委的检测标准，GSM直放站产生的杂散和互调信号在9KHz-1GHz时小于-36dBm，在时小于-30dBm。

在移动通信系统中，互调产生的原因有三方面：发信机互调、接收机互调和外部效应引起的互调。

直放站的杂散和互调的产生主要来自于直放站内部的功放模块。

发射机互调是由于直放站在多个发信机（载波）同时工作时，因合路器系统的隔离度不够而导致信号相互耦合，干扰信号侵入发射机末级功率放大器，从而与有用信号之间合成互调产物，并随有用信号发射，造成干扰。

接收机互调主要是由高放级以及第一混频级电路的非线性所引起。

外部效应引起的互调主要是由于发射机馈线、高频滤波器等无源电路接触不良，以及由于异种金属的接触部分非线性等原因，使强电场的发散信号引起互调，产生干扰源。

当有多个频率信号通过非线性电路时，便会相互调制产生互调失真，以二阶和三阶失真幅度为最大，阶数越高失真越小。

二阶互调fa+fb、fa-fb等，因其频率远离主导信号频率fa、fb，可不考虑：三阶互调的两种模型2fa-fb、fa+fb-fc，因其频率接近或等于主导信号频率，对通信的影响最大；三阶以上互调失真幅度较小，均可不考虑。

移动通信设备主要考虑三阶互调的影响。

（1）互调干扰对系统的影响：对其它运营商的影响：当一个运营商(移动或联通)开通了一台杂散和互调较高的直放站时，互调和杂散信号落在本运营商的频带外，会对附近另一个运营商的下行信号造成同频干扰。

如：运营商A欲在一四层楼上安装一台直放站，杂散和互调为-36dBm（满足无委指标），杂散和互调信号和有用信号一起通过17dBi的业务天线发射，那么杂散和互调信号在天线正面的输出强度为-18dBm，根据自由空间无线信号传播公式可知，相距10米衰减大约50dB，相距100米衰减大约70dB，相距1公里大约衰减90dB；可以算出对其它运营商的下行信号带来的同频干扰。

甚高频通信互调干扰分析与预防措施探究随着科技的不断发展，各种通信设备的使用日益普遍，对于甚高频通信设备来说，互调干扰是一种常见而严重的问题。

本文将从互调干扰的概念入手，探讨其对甚高频通信的影响，进而分析预防措施。

一、互调干扰的概念互调干扰（intermodulation interference），简称IM，指两个或多个不同频率的信号在非线性电路中产生的频率混合，并且其中的某些频率与原信号频率不同，干扰了原信号的正常传输。

互调干扰通常出现在两个或多个信号同时存在时，如同频段的信号或不同频段的混频信号。

二、互调干扰对甚高频通信的影响甚高频通信通常指频率在30MHz至300MHz范围内的通信，主要应用于航空、海事、公共安全等领域。

互调干扰对甚高频通信的影响主要包括以下几方面：1、信号失真互调干扰会导致信号失真，使原本清晰的信号变得模糊不清，甚至无法辨认，严重影响通信的正常传输。

2、信号降噪互调干扰会引入噪声，使信号的信噪比下降，降低通信的可靠性和稳定性。

3、信号丢失互调干扰还可能导致信号丢失，使通信的过程中发生中断或断开，从而造成沟通失效。

三、预防措施为避免互调干扰给甚高频通信带来的严重影响，我们需要采取一系列的预防措施，包括：1、优化信号接收优化信号接收是抵御互调干扰的重要手段。

可以采用高品质天线、增强信号接收电路、选择合适的接收频率等方式，来减小外部信号对接收信号的干扰。

2、减小信号发射功率减小信号发射功率可以降低信号引入非线性元件的概率，从而降低互调干扰的发生概率。

3、使用滤波器滤波器可以帮助我们从信号中滤除互调产生的杂波，保证信号的纯净传输。

4、设计精良的非线性元件在设计非线性元件时，应注意使其工作在线性区域，减少互调干扰的发生。

四、结论综上所述，互调干扰对甚高频通信影响巨大，因此我们应当重视此问题，并采取合适的措施来防止和减轻互调干扰的发生。

只有这样，才能提高甚高频通信的可靠性和稳定性，以更好地满足人类需求。

浅谈移动通信系统中互调干扰的产生和排查移动通信系统是当下日常生活和商业活动中必不可少的一部分。

然而，在使用移动通信系统的过程中，我们可能会遇到各种干扰问题，其中之一就是互调干扰。

下面就让我们来浅谈一下移动通信系统中互调干扰的产生和排查方法。

首先，我们来了解一下什么是互调干扰。

简单来说，互调干扰是指在频谱中出现的一种干扰信号，由多个无线电频率信号发生非线性变化而增加的。

这种干扰常常会出现在高频放大器或者功率放大器等设备中。

当信号处理过程中频率越高，互调干扰出现的可能性就越大。

通常来说，互调干扰的产生和调制信号之间的距离和设备本身的性能密切相关。

接下来，我们来看一下互调干扰的排查方法。

通常来说，排查互调干扰的方法分为以下几步：（1）确定互调产生的频率：首先，我们需要测量干扰频率和所需的调制信号频率。

通过这两个频率的测量，我们可以确定互调产生的频率。

（2）确定产生干扰的设备：在确定干扰产生的频率后，我们就需要找到具体产生干扰的设备。

可以使用频谱分析仪、频谱扫描仪等仪器来进行测量，以便快速确定干扰设备。

（3）确定产生干扰的组件：一旦确定了干扰设备，我们就需要进一步确定产生干扰的具体组件。

可以通过逐个排查整个系统的组件来逐渐缩小范围。

（4）解决干扰问题：在确定了互调干扰的来源后，我们可以通过更换或改进设备、更改信号传输方式或信道等方法来解决干扰问题。

总之，移动通信系统中互调干扰的产生和排查是一个较为复杂的过程，需要我们针对具体情况进行判断和分析。

通过科学的方法可以最大程度上减少互调干扰的发生，提高移动通信系统的使用效率和稳定性。

目录一、互调干扰小区的定位 (2)1.1无源互调干扰（PIM）简介 (2)1.2无源互调干扰小区定位方法 (3)二、互调干扰小区的解决 (8)2.1器件排查法 (8)2.2频点规避法 (8)三、互调干扰小区干扰整治总体原则 (11)一、互调干扰小区的定位1.1无源互调干扰（PIM）简介通信系统中的无源互调干扰（PIM）来自于无源器件两种非线性，即无源器件接触非线性和无源器件材料非线性，无源器件非线性将引起射频信号产生大量的谐波信号，通常我们说的三阶、五阶、七阶互调产物都是由于射频电路无源器件的非线性引起的互调谐波。

PIM受射频电路中的无源器件性能、馈线接头性能、天线性能影响，当无源器件采用材质较差，杂质较多的铝合金，或接头等镀层磨损氧化后，另外器件接头部分工艺粗造等原因都有可能导致器件的非线性性增强，从而引起较大的谐波互调信号。

中国移动互调分量干扰分析如下表：对于GSM系统来说，由下行信号产生的互调分量中三阶分量并没有落到上行的频段内，但是5阶分量却大量落到上行频段内，至于7阶和9阶分量由于其强度已衰减过大，在考虑对上行信号的干扰时可以忽略不计算，因此对于GSM900系统来说，无源器件的互调分量干扰主要来自于5阶互调干扰，5阶互调干扰是造成GSM系统上行干扰的一个重要原因。

对于DCS1800系统来说，3阶和5阶分量都不会落到上行频段，7阶、9阶分量会落到上行频段，但由于其强度衰减过大，故DCS1800系统无需考虑无源器件互调干扰的影响。

故在进行天馈系统测试时主要考察GSM900小区的5阶互调干扰电平。

1.2无源互调干扰小区定位方法互调干扰小区定位的方法主要有现场测试方法和后台统计数据分析法，现场测试方法主要是携带便携式互调测试仪到现场进行天馈系统的互调指标测试，当发现天馈线的五阶互调指标差时，可以定位为互调干扰小区，但是该方法十分繁琐，需要耗费大量的人力物力，因此该方法主要用于我们在确定互调干扰小区后到现场排查互调指标恶化器件使用，我们更推荐使用FAS等后台统计数据，并结合话统用统计的方法来批量判定互调干扰小区，具体方法有如下步骤：1.频段排查法由于前面的分析，1800系统的5阶互调分量不会落入1800系统的上行频段，因此对于1800小区的上行干扰，通常不考虑互调干扰的可能。

室内分布系统互调干扰原因解析与排除薄㊀涌，陈㊀洁，芦㊀宁，刘向亮中国联合网络通信有限公司石家庄市分公司，河北石家庄０５００００摘要：室内分布系统的互调干扰是网络优化工作中经常碰到的难点问题，文章对互调干扰产生的原因进行了分析，总结了容易出现互调干扰的场景，并结合实际案例提出相应的解决方案和室分建设建议㊂关键词：室内分布；互调干扰；合路；ＲＴＷＰ中图分类号：ＴＮ９２９．５３２０引言随着４Ｇ室内分布的大量建设，室分互调干扰问题日益突出，为进一步提升用户移网业务感知，石家庄联通将室内分布系统互调干扰问题列为研究课题展开专项攻坚，有效解决了一批室分互调干扰难点，并总结出一套分析排查经验及问题处理建议，为后续互调干扰排除工作提供了有益参考㊂１背景随着４Ｇ网络建设的完善，为充分利旧原有的室内分布系统，很多站点是在原有３Ｇ室内分布的基础上进行的４Ｇ合路，此种方式容易出现互调干扰；此外利旧的分布系统本身年限较长，器件老化㊁损坏等现象比较严重导致分布系统对各个频段网络之间的互调抑制作用下降也加大了互调干扰出现的几率㊂互调干扰的发生往往造成无法接通㊁通话掉话㊁速率下降等问题，严重影响用户业务感知㊂２互调干扰的产生互调干扰：是指几个不同频率的信号通过非线性电路时，会产生与有用信号频率相同或相近的频率组合，而对通信系统构成的一种干扰㊂分为有源互调与无源互调，无源互调通常是接头㊁馈线㊁天线和滤波器等无源部件在多个载波的大功率信号条件下，由于部件本身存在非线性而引起的互调效应㊂通常认为这些无源部件是线性的，但是在大功率条件下，无源部件都不同程度地存在一定的非线性，这种非线性主要是由以下因素引起的：不同金属材料的接触，相同材料的接触表面不光滑，连接不紧密，存在磁性物质，天馈老化，馈线接头氧化等㊂有源互调一般指信号在合路器进行合路时其互调交调产物落在接收频带内，导致小区高干扰［１］㊂互调产物的大小取决于器件的互调抑制度㊂互调抑制度越差，互调产物越大；互调抑制度越好，互调产物越小㊂互调产物的大小还和输入信号的功率密切相关㊂在相同的互调抑制度情况下，输入功率越大，互调产物越大㊂一般取三阶互调来衡量互调水平，三阶互调越高，则五阶互调也高㊂五阶互调一般比三阶互调低１０ １５ｄＢ㊂３互调干扰发生的场景１）联通不同频段２Ｇ＆３Ｇ＆４Ｇ网络合路引起的干扰目前联通３Ｇ网络使用２１００ＭＨ频段，多数２Ｇ＆４Ｇ网络使用１８００ＭＨｚ频段㊂通过互调干扰的计算方法，２Ｇ＆４Ｇ的７阶互调产物的中心频率正好位于３Ｇ上行频点附近［２］㊂２）与移动设备合路引起的干扰移动４Ｇ频段２３２０ ２３７０ＭＨｚ，与联通３Ｇ＆４Ｇ系统的下行信号产生三阶互调，落在联通３Ｇ＆４Ｇ网络系统的上行频段，会导致联通网络系统受到上行干扰㊂３）与电信设备合路引起的干扰电信３Ｇ＆４Ｇ网络系统上行和下行与联通３Ｇ＆４Ｇ网络系统的上行或下行信号产生三阶互调，落在联通３Ｇ＆４Ｇ网络系统的上行频段，会导致联通网络系统受到上行干扰㊂４）无源器件的性能引起的干扰前期集采无源器件互调抑制度仅为１２０ｄＢｃ，且已有旧系统经多年运行使用产生器件老化锈蚀问题，又因安装于基站信源前端的器件输入信号功率大，导致互调抑制度指标不达标㊂安装于基站信源前端的器件需更换为互调抑制度不低于１４０ｄＢｃ的高性能器件㊂５）施工工艺（含跳线，馈线的接头制作）的质量引起的干扰室分施工工艺质量存在不足，馈线㊁跳线接头质量差或接头制作存在问题，都会引起互调干扰指标的抬升㊂４典型案例４．１案例一：联通２Ｇ＆３Ｇ＆４Ｇ合路（双通道分布）干扰㊀㊀站点信息及问题描述：石家庄３Ｇ诺基亚区域井陉县医院新区Ｂ＿ＳＦ－１小区后台查询ＲＴＷＰ较高，该室分为２４ＧＳＤＲ设备并采用双通道分布系统（通道Ａ有Ｇ１８００信号），通过双频合路器将３ＧＲＲＵ合路到一套分布内，如图１所示：图１㊀调整前站点联通各网络合路方式用户反映该医院部分区域无法接打电话，经过现场测试排查及后台查询发现Ｗ网ＲＴＷＰ较高，后台统计ＲＴＷＰ均值稳定在－７０ｄＢｍ左右㊂ＲＴＷＰ对网络上行影响较大，如果该值较高会导致通话受影响，小区边缘区域还容易出现无法接通现象㊂问题分析：现场测试下行覆盖良好，但上行较差，初步认定为互调干扰导致，尝试进行以下操作，观察结果：更换高性能合路器，ＲＴＷＰ无明显变化；关闭２Ｇ小区后，ＲＴＷＰ改善明显；关闭４Ｇ小区后，ＲＴＷＰ有所改善；将４Ｇ带宽由２０Ｍ改为１０Ｍ，ＲＴＷＰ改善明显；修改３Ｇ频点为１０７８８，ＲＴＷＰ改善明显；修改２Ｇ频点到６３７以下测试，ＲＴＷＰ有所改善，但修改到６１５以下出现载波配置异常告警，小区无法开启㊂由上述排查过程可以确认３ＧＲＴＷＰ高的确为互调干扰导致，但以上方法大多数都会影响网络用户使用㊂解决方案：现场将３Ｇ＆４Ｇ的合路倒换端口，将３Ｇ设备与４Ｇ设备通道Ａ断开并与通道Ｂ合路，避免与通道Ａ的２Ｇ１８００Ｍ合路，更改完后查询ＲＴＷＰ平均值稳定在－１０４左右，底噪恢复正常，如图２所示：图２㊀调整后站点联通各网络合路方式４．２案例二：与移动合路干扰（１）站点信息及问题描述石家庄室分站点国际博览中心是铁塔新建的三家运营商合路站点（４Ｇ是Ｌ２１００设备），移动４Ｇ信号接入分布后，联通网络上行底噪抬升严重㊂拓扑方式如图３所示：图３㊀站点联通移动各网络合路方式（２）问题分析查询发现无告警，排除驻波影响，初步定位为隐性故障，经过上站处理，发现器件连接及各段驻波都很正常，排除隐性故障引起的底噪抬升；现场断开移动设备后联通网络底噪恢复，初步怀疑联通３Ｇ＆４Ｇ和移动的４Ｇ之间的互调对联通网络产生上行干扰㊂表１㊀联通与移动三阶互调计算无线系统三阶互调计算Ａ系统Ｂ系统Ａ系统频段Ｂ系统频段２Ｆ１⁃Ｆ２２Ｆ２⁃Ｆ１联通ＷＣＤＭＡ移动ＴＤＤ⁃ＬＴＥ（Ｅ）上行：１９４０ １９４５２３２０ ２３４０１５４０ １５７０２６９５ ２７４０联通ＷＣＤＭＡ移动ＴＤＤ⁃ＬＴＥ（Ｅ）下行：２１３０ ２１３５２３２０ ２３４０１９２０ １９５０干扰联通上行２５０５ ２５５０联通Ｌ２１００移动ＴＤＤ⁃ＬＴＥ（Ｅ）上行：１９５５ １９６５２３２０ ２３４０１５７０ １６１０２６７５ ２７２５联通Ｌ２１００移动ＴＤＤ⁃ＬＴＥ（Ｅ）下行：２１４５ ２１５５２３２０ ２３４０１９５０ １９９０干扰联通上行２４８５ ２５３５表２㊀联通与电信三阶互调计算无线系统Ｂ１三阶互调计算Ｂ２三阶互调计算Ａ系统Ｂ系统１Ｂ系统２Ａ系统频段Ｂ１系统频段Ｂ２系统频段２Ｆ１⁃Ｆ２２Ｆ１⁃Ｆ２联通ＷＣＤＭＡ电信ＣＤＭＡ２０００电信Ｌ１８００上行１９４０ １９５０上行１９２０ １９３５上行１７６５ １７８０１９４５ １９８０干扰联通上行２１００ ２１３５联通Ｌ１８００电信ＣＤＭＡ２０００电信Ｌ１８００上行１７５５ １７６５上行１９２０ １９３５上行１７６５ １７８０１５７５ １６１０１７３０ １７６５干扰联通上行联通Ｌ１８００电信ＣＤＭＡ２０００电信Ｌ１８００下行１８５０ １８６０上行１９２０ １９３５上行１７６５ １７８０１７６５ １８００１９２０ １９５５干扰联通上行联通ＷＣＤＭＡ电信ＣＤＭＡ２０００电信Ｌ１８００上行１９４０ １９５０下行２１１０ ２１２５下行１８６０ １８７５１７５５ １７９０干扰联通上行２００５ ２０４０㊀㊀联系ＰＯＩ厂家得知该ＰＯＩ不分上下行，移动４Ｇ频段２３２０ ２３７０ＭＨｚ，与联通网络系统的下行信号产生三阶互调，落在联通网络系统的上行频段，会导致联通网络系统受到上行干扰㊂通过表１中三阶互调信号计算得知，ＷＣＤＭＡ㊁ＦＤＤ⁃ＬＴＥ下行频段与移动ＴＤＤ⁃ＬＴＥ产生的三阶互调信号，与联通的ＷＣＤＭＡ㊁ＬＴＥ上行频段重叠，导致联通的网络上行干扰㊂现场实验：现场验证关闭移动ＬＴＥ设备后，联通网络系统的上行底噪恢复正常，重新开启设备后，联通网络系统的上行底噪再次抬升［３］㊂（３）解决方案上述问题解决方案分为三种：１）需要ＰＯＩ厂家更换上行下分开的设备，但该项举措成本较高㊂２）建议移动铁塔分布站点避免使用Ｅ频段，但需要跟移动公司协调㊂３）建议联通对于铁塔分布站点４Ｇ使用１８００ＭＧＬ设备，避免开通３Ｇ㊂４．３案例三：与电信合路干扰（１）站点信息及问题描述石家庄昆仑正合苑是与电信共建共享的站点，该站点联通为Ｌ１８００设备和ＷＣＤＭＡ设备㊂合路到该分布后联通网络上行底噪抬升严重㊂（２）问题分析查询发现无告警，排除驻波影响，初步定位为隐性故障，经过上站处理，发现器件连接及各段驻波都很正常，排除隐性故障引起的底噪抬升；现场断开电信设备后联通网络底噪恢复，初步怀疑联通３Ｇ＆４Ｇ和电信的３Ｇ＆４Ｇ之间的互调对联通网络产生上行干扰㊂通过表２中三阶互调信号计算得知，三阶互调信号与联通的ＷＣＤＭＡ㊁ＬＴＥ上行频段重叠，导致联通的网络上行干扰㊂（３）解决方案更换分布前三级及以上器件，将普通器件更换为高性能器件，现网大多数器件频段为８００ ２５００ＭＨｚ，更换为８００ ２７００ＭＨｚ器件，更换完第一级器件后该室分底噪从－８１ｄＢｍ直接降低为－１００ｄＢｍ；更换完第二级器件后底噪从－１００ｄＢｍ降至－１１０ｄＢｍ左右，底噪基本恢复正常范围㊂更换前三级及以上器件可以作为一种处理室分电信合路干扰的方法，但不一定适用于所有合路站点，后期室分整治项目将对该类问题做进一步的研究㊂５总结及建议对于互调干扰，如果干扰强度大，将影响基站的噪声水平，手机有用信号会被噪声淹没而无法解调，这样用户可能发生接入不了或掉话等现象，影响用户感知㊂因此根据互调干扰产生的原因在室分建设过程中建议如下：１）建设过程中对于双路室分建议３Ｇ与４ＧＳＤＲ设备的Ｂ口合路，避免与Ａ口合路跟２Ｇ１８００Ｍ产生干扰㊂２）综合考虑铁塔分布站点的网络设置，避免产生干扰㊂３）对于老旧分布站点尤其合路电信站点建议更换前三级及以上器件，将普通器件更换为隔离度更高的高性能器件㊂参考文献［１］张守国，张建国，李曙海，沈保华．ＬＴＥ无线网络优化实践．［Ｄ］．北京：人民邮电出版社，２０１４．［２］窦中兆，雷湘．ＷＣＤＭＡ系统原理与无线网络优化［Ｍ］．北京：清华大学出版社，２００９．［３］严炜烨．ＬＴＥ完全指南［Ｄ］．北京：机械工业出版社，２０１７．。

试析三阶互调干扰方案解决方案摘要随着科技的发展，我国的地铁无线通信也在不断发展，然而地铁车站和隧道空间狭小，频段繁杂是导致干扰的主要因素，基于此，本文对无线通信干扰进行了详细分析。

关键词地铁；无线通信；三阶互调；干扰1 干扰类型1.1 干扰类型介绍目前地铁公网无线通信系统一般都是采用多家运营商通过POI（Point of Interface）进行合路，上、下行分开的方式。

各运营商通信系统间的干扰类型主要有杂散干扰、互调干扰和阻塞干扰。

①杂散干扰：是指干扰设备发射的带外噪声落入被干扰接收机的接收频带内，形成对有用信号的干扰。

杂散干扰会导致接收机灵敏度降低，造成性能损失。

②互调干扰：当多个频率信号通过同一无源传输系统时，由于传输系统非线性的影响，致使信号之间相互调制产生新的频率分量，如果落在接收频带内，则会带来干扰，这种干扰称为互调干扰。

③阻塞干扰：是指当强干扰信号与有用信号同时进入接收机时，强干扰会导致接收机饱和过载，无法正常工作，阻碍通信。

1.2 干扰分析根据目前天津地铁已经开通的地铁6号线1期，地铁1号线改造等项目出现的干扰情况分析，主要干扰情况为多系统组合的三阶互调干扰，尤其以WCDMA 上行系统受到干扰，底噪抬高最为严重。

据目前系统分析干扰WCDMA主要的互调干扰组合如表1所示：针对以上存在的干扰情况，组合互调干扰情况主要存在的原因是：①POI工艺不足，互调抑制指标未达到设计要求；②射频通道中不良的机械结点；③射频器件的材料具有磁滞现象；④射频通道中的表面或接触面受到污；⑤无源器件安装中，不可靠的连接都是互调干扰的潜在产生者，包括：电缆的弯曲度、超过或低于扭矩的接头、接头界面的扭力负荷等；⑥安装环境的变化也有可能造成无源互调的增加，如：各种不同原因的潮湿、因风力或其他原因造成的器件摆（震）动、温度的变化等，各专业交叉的施工破坏，地铁站台站厅的日光灯，铁管，消防喷头物体的影响等[1]。

2 解决方案2.1 采用高性能POI器件和分布系统前3级采用高品质无源器件目前普通的POI器件三阶互调指标一般为-120dBc@2×43dBm～-130dBc@2×43dBm，基站输出功率一般为43dBm，馈线以及POI损耗一般有6dB，三阶互调输入功率每降低1dB，互调抑制度就升高2dB，则其落在WCDMA上行的互调量为43-6-120-6×2-6=-101dBm。

互调干扰（Intermodulation Interference，IMI）是指在非线性器件中，两个或多个不同频率的信号混合在一起产生新的频率分量的现象。

这些新的频率可能会落入接收机的工作频段内，导致干扰。

以下是几种对抗互调干扰的常见措施：
1. 滤波：使用带通滤波器或者陷波滤波器来抑制互调产物。

这种做法对于固定频率的互调产物效果较好。

2. 增加隔离度：通过物理隔离或者增加衰减器等方式，降低互调源与接收机之间的耦合程度，从而减少互调干扰。

3. 改善设备线性度：更换具有更好线性特性的设备，如功率放大器、混频器等，可以降低互调产物的生成。

4. 改变工作频率：如果可能的话，将发射机和接收机的工作频率调整到互调产物之外，也是一种有效的办法。

5. 合理规划频率分配：在无线通信系统的设计阶段，就应考虑互调干扰的问题，合理地规划频率分配，避免互调产物落在接收机的工作频段内。

6. 采用数字信号处理技术：现代的数字信号处理技术可以在
软件层面进行干扰抑制，例如采用自适应滤波器、多用户检测算法等。

以上就是一些常用的互调干扰对抗措施，需要根据具体的通信系统和场景来选择和实施对抗互调干扰的措施。

同时，在实际应用中，也需要综合考虑各种因素，并进行系统级的优化和调试，以达到最佳的干扰抑制效果。

1.互调干扰：是指几个不同频率的信号通过非线性电路时，会产生与有用信号频率相同或相近的频率组合，而对通信系统构成的一种干扰。

互调产生的原因有三方面：发信机互调、接收机互调和外部效应引起的互调。

解决方法：单向器、带通滤波器、隔离滤波器。

影响：对发射机的影响、降低有效功率、畸变主频FO的频谱、干扰空间电波秩序。

2.邻道干扰是指在两个相邻或相近的波道，所传输的信号超过了波道的宽度，从而对临近波道所传播信号造成的干扰3.同频干扰，即指无用信号的载频与有用信号的载频相同，并对接收同频有用信号的接收机造成的干扰。

解决方法1、发射功率不宜过大。

在相邻相行政区边界地区2-3km处，用同轴电缆传输覆盖，以减少MMDS服务区半径。

宁可以降低发射功率、采用加大接收天线增益的办法来提高接收点的C/N；2、相邻发射台采用不同极化方式；3、采用屏蔽法：根据微波信号对障碍物绕射差的特点，把接收天线系统设在周围有山丘或楼房处，对干扰有屏蔽作用。

或人为建一金属屏蔽网，网孔径r<λ/4，并良好接地；4、相邻发射台的载频采用2/3行频（10KHz）偏置，或3MHz、4MHz（错开几MHz）偏置，可降低对同频保护度要求；5、使用跳频技术。

6、使用裂向技术。

产生原因一般采用频率复用的技术以增加频谱效率。

当小区不断分裂使基站服务区不断缩小，同频复用系数增加时，大量的同频干扰将取代人为噪声和其它干扰，成为对小区制的主要约束。

这时移动无线电环境将由噪声受限环境变为干扰受限环境时间分集（Time diversity）是被CDMA系统使用用来克服多路径衰减的技术。

通过一个犁耙式接收机，单个元素或手指，能够偏移及时地说明多程信号的不同到达时间。

时间分集主要用于在衰落信道中传输数字信道，它是将同一信号相隔一定的时隙进行多次重发，只要各次发送的时间间隔大于信道的相干时间（相干时间定义：多普勒频展的倒数），则在接收端就可以获得衰落特性相互独立的几个信号。

一、网管系统远程定位上行互调干扰1．1使用BSC6900LMT确认互调干扰的方法：1．1．1发送空闲时隙判断：尽量选择闲时，通过对问题小区所有载频关闭跳频发burst，观察实时干扰带情况是否恶化，来区分外界干扰还是基站系统互调干扰。

发空闲burst后，如果干扰带明显恶化，初步判断基站系统存在互调干扰。

发空闲burst后，如果干扰带无明显变化，初步判断干扰来自外界，需进一步排查。

使用BSC6900LMT确认互调干扰的步骤：a)选择问题站点，然后在站点上单击右键，在弹出的菜单中选择“监控信道干扰带”。

b)在弹出的对话框中顶端选择待观察的问题小区，载频默认“所有”，单击“启动”。

c)选择问题小区下任意载频；在载频上点击右键，在弹出的菜单中选择“测试空闲时隙”，此时可观察在闲时上行干扰的干扰带情况。

d)在弹出的对话框中选中此小区所有载频，持续时间可默认1小时。

点击“开始”。

该对话框不要关闭，待测试完成后必须手动停止此功能。

e)观察“测试空闲时隙”功能开启前后“监控实时干扰带”变化情况，定位是否存在上行互调干扰1．1．2降低载频发射功率判断由于一些上行干扰严重站点，实时查看所有载频干扰带4、5级。

发送空闲时隙无法判断，可采取降低载频发射功率，查看干扰带是否有变化。

如果降低功率后干扰无变化，初步确定为外部干扰。

如果所有载频干扰带全部降低为1、2级。

确定为网内干扰（同邻频干扰或互调干扰）。

1．2根据OMC话务统计判断提取干扰小区全天24小时干扰带统计及话务量，观察干扰带随话务量变化情况，如果干扰带随着话务量的增加而增加，初步判断为互调干扰。

二、互调干扰现场排查定位2．1基站天馈系统系统中可能产生互调的干扰点：1、基站射频机顶DIN接头2、机顶跳线的DIN接头3、下跳线4、7/8馈线两端的DIN接头5、馈线6、基站室外上跳线两端的DIN接口7、上跳线8、天线9、避雷器、直放站、C网滤波器、塔放等及接头2．2、基站系统互调排查流程图：排查步骤如下：A.前期准备，暴露隐患问题准备对干扰小区进行排查之前，首先对站点所有小区关闭下行功控并对所有载频发空闲Burst。

浅谈调频广播互调干扰的产生及解决方法调频广播互调干扰是指在调频广播系统中，由于不同信号之间相互作用产生的干扰。

这种干扰常见于多台广播发射机的同时发射或者附近频点的广播发射机同时工作的情况下。

本文将结合理论分析和实际案例，从干扰产生的原因、特点和解决方法等方面进行深入探讨。

首先，调频广播互调干扰的产生主要原因有两个方面。

一是发射机之间存在非线性特性，例如功率放大器的非线性，从而导致输入信号的非线性失真。

二是个别广播发射机的频率或相位不稳定，从而导致该发射机的输出信号在频谱上存在频率或相位误差。

其次，调频广播互调干扰的特点主要体现在以下几个方面。

首先，互调干扰的幅度和频谱特性取决于输入信号的幅度和频率。

通常情况下，互调干扰的幅度与输入信号的幅度成正比。

其次，互调干扰产生的频率组合一般为输入信号频率的和与差。

例如，当两个输入信号的频率分别为f1和f2时，互调干扰的频率组合包括f1+f2和，f1-f2、另外，互调干扰的频率与输入信号的相位关系密切，可能导致干扰信号的频谱随时间变化。

为了解决调频广播互调干扰问题，可以采取以下几种方法。

首先，加强发射机的设计和制造，提高发射机的线性度和稳定性。

例如，通过采用高线性度的功率放大器和频率稳定度更高的振荡器等措施，减小非线性失真和频率相位误差。

其次，进行合理的频谱分配和功率控制。

通过合理分配不同广播发射机的频率或相位，避免频谱重叠和功率过大引起的互调干扰。

此外，可以通过引入频谱监测和工作状态监控等技术手段，实时监测广播发射机的频率和相位，及时发现并纠正异常情况。

最后，加强频谱管理和规范使用，避免不同发射机间频率和相位的冲突。

通过建立有效的频率协调机制和频率监测网络，保障调频广播系统的频谱资源得到合理利用。

总结起来，调频广播互调干扰是在调频广播系统中常见的问题，主要由发射机的非线性特性和频率不稳定性导致。

为了解决这一问题，需要加强发射机的设计和制造，并采取合理的频谱分配和功率控制措施。

谈无线电高频互调干扰问题分析及应对措施摘要：因外界各种因素影响，无线电频率市场出现干扰情况，不仅对有关行业的正常运转带来影响，甚至威胁到国防安全。

所以，必须要对无线电干扰源头和排查及防范措施进行研究。

据此，文章简述了无线电干扰类型，并对干扰排查和防范措施进行了分析。

关键词：无线电；干扰类型；排查；防范措施引言当前，国内无线电台的数量持续增多，但由于高空中电磁场具有复杂多变特性，所以无线电干扰不时出现。

为保障社会稳定发展，对无线电干扰进行排查极为重要。

只有确定无线电干扰信号源强度，探索防范无线电干扰的措施，才能保证无线电设备仪器正常、有序、稳定运转。

1无线电高频互调干扰产生与原因分析无线电干扰分为很多种类型，一般可以分为同频率干扰、邻域道干扰、互调干扰以及带外干扰等机电，其中无线电通信中互调干扰是最严重干扰之一。

所谓互调干扰是指两个以上干扰信号电源由于非线性的作用被接受，其中三阶互调是最严重的互调干扰类型。

无线电互调干扰可能影响无线电仪表以及信号传输系统，发生大的误差，导致飞行员的错误判断，为飞机的飞行带来很多危险；无线电互调干扰还可能干扰到地空通信，若是干扰信号掩盖了正常的管制通话，导致管理员与飞行员之间无法对话，通话距离下降，轻则导致呼叫次数减少，飞行延误或者未经许可就返航，严重下因为命令无法传达，发生两架飞机相撞事件，尤其是在飞机起飞和进场阶段；无线电互调干扰可能会干扰地面导航台的工作信号，使飞行员无法判断自身的位置和高速，引发飞机事故。

互调干扰会危害到发射机的安全，导致电路工作发热，缩短电路元件使用寿命，其次互调干扰还会引发有用功率的降低，干扰空间电波秩序。

依照互调干扰产生的位置的不同，互调干扰可以分为三种，发射机互调干扰主要是由于其他信道的发生信号共用器件耦合，导致在功放电路中发射信号相互调制产生新的频率组合，与有用信号夹杂在一起，对接收机产生干扰；两个偏离接收频率的干扰信号在接收机的前端电路中同时侵入，由于变频器以及高频放大器的作用，使其产生互调干扰，进而影响到接收机频带；外部效应也会发生互调干扰问题，如在发射机的传输电路作用，由于天线或者是接触点不良等原因，在强射频电场的作用下，产生互调干扰，这种干扰产生的原因比较复杂，有可能与天气有关。
