钢结构防腐涂料涂层厚度检查记录
- 格式:docx
- 大小:457.85 KB
- 文档页数:2
钢结构防腐涂料涂层厚度检查记录日期:______年__月__日项目:钢结构防腐涂料涂层厚度检查检查单位:______________________检查人员:______________________被检单位:______________________负责人:______________________一、检查目的:本次检查旨在确认钢结构防腐涂层的涂层厚度是否满足设计要求,以保证钢结构的防腐性能和使用寿命。
二、检查内容:1.检查涂层厚度的测试区域和涂层种类。
2.检查测试工具和测试方法是否符合相关标准。
3.检查测试结果记录的准确性和完整性。
三、检查结果:本次检查进行了涂层厚度测试,并根据测试结果记录如下:测试区域:_________________________________涂层种类:_________________________________测试工具:_________________________________测试方法:_________________________________测试结果记录如下:序号测试位置测试值(mm) 设计要求(mm) 是否合格...四、不合格处理:若测试结果显示涂层厚度不符合设计要求,则需采取以下措施进行处理:1.针对涂层厚度不足的位置,根据设计要求重新进行涂覆,直至达到要求的涂层厚度。
2.对于超过设计要求的涂层厚度,进行修正,使其符合设计要求。
3.对于不合格的涂层面积较大的情况,需要重新进行涂层工程,确保整个钢结构的防腐性能。
五、检查人员签名:检查人员:______________________日期:______年__月__日被检单位负责人:______________________日期:______年__月__日六、检查总结:本次检查结果显示,钢结构防腐涂层厚度符合设计要求,涂层质量良好。
但还需注意以下几点:1.对于潜在的涂层腐蚀区域,需要加强巡检和维护工作,确保涂层的长期有效性。

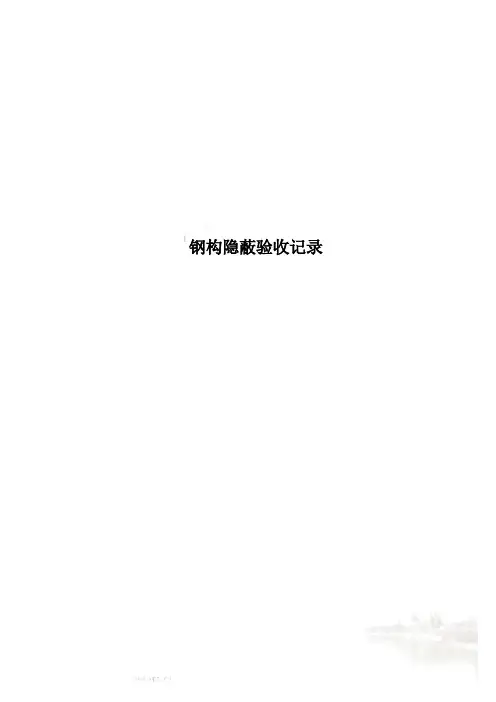

钢构隐蔽验收记录一、二级焊缝内部缺陷探伤报告检查记录GJ2.3.1(通用表)(强制性条文检查通用表)施工单位自查结论:本部位施工未违反有关强制性条文(GB50205-2001),检查评定合格.质检员:施工单位项目技术负责人:2012年月日监理(建设)钢结构防腐涂料检查记录GJ2.3.1(通用表)(强制性条文检查通用表)遍数、涂层厚度符合设计及规范要求,涂装均匀,无明显起皱、流坠,附着良好。
度合格,涂刷均无明显趋皱、流坠,附着良好。
施工单位本部位施工未违反有关强制性条(GB50205-2001),检查评定合格.质检员:钢结构防腐涂料施工厚度检查记录GJ2.3.1(通用表)(强制性条文检查通用表)自查(实测记录)单位验收记录钢构件表面涂料品种数量齐全并符合设计要求,涂刷厚度符合规范规定,要求涂刷均匀,不得有漏数量品种齐全有质保书,厚度均符合设计要求,涂刷均匀,无漏涂,误其它检验项目的检测报告及隐蔽工程项目检查验收记录汇总表GJ2.4工程名称(建设单位)序号检测报告隐蔽项目名称份数施工单位自查结果监理(建设)单位验收结果1高强螺栓扭矩系数复验报告符合设计要求及规范2 高强度螺栓连接摩擦 1 符合设计范4 焊缝外观质量及焊缝尺寸检查1 合格5 高强度螺栓施工中终拧扭矩检查1 符合设计要求及规范6 焊接工艺评定 1 符合设计要求及规范7 钢梁的垂直度和侧1 合格注:各批构件进场验收记录附后。
隐蔽工程检查验收记录(通用)表格隐蔽工程检查验收记录(通用)表格隐蔽工程检查验收记录(通用表格)名称程名称项目总包单位分包单位施工图号结施查内标准规定施工单位自查记录监理(建设)单位验收记录焊缝的外观质焊缝表面不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
一、二级焊缝表面无裂纹,焊溜,烧穿,弧坑等缺陷,一,二级焊缝没有隐蔽工程检查验收记录(通用表格)施工单位自查结论:该检验批相关资料齐全,具有完整的施工操作依据和质量检查记录,主控项目和一般项目经抽样检验合格。

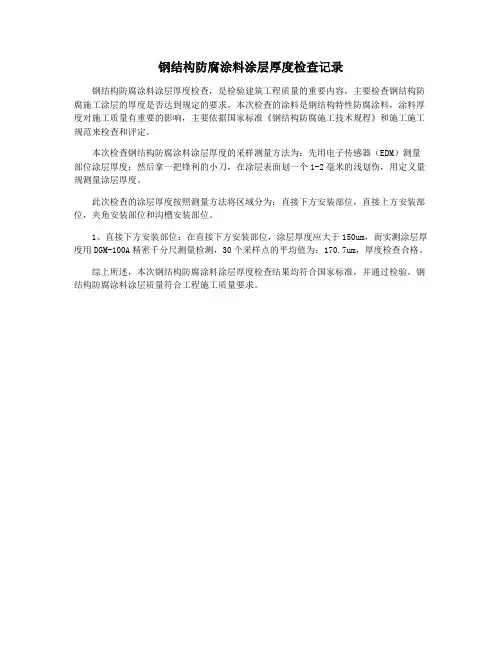

钢结构防腐涂料涂层厚度检查记录
钢结构防腐涂料涂层厚度检查,是检验建筑工程质量的重要内容,主要检查钢结构防腐施工涂层的厚度是否达到规定的要求。
本次检查的涂料是钢结构特性防腐涂料,涂料厚度对施工质量有重要的影响,主要依据国家标准《钢结构防腐施工技术规程》和施工施工规范来检查和评定。
本次检查钢结构防腐涂料涂层厚度的采样测量方法为:先用电子传感器(EDM)测量部位涂层厚度;然后拿一把锋利的小刀,在涂层表面划一个1-2毫米的浅划伤,用定义量规测量涂层厚度。
此次检查的涂层厚度按照测量方法将区域分为:直接下方安装部位,直接上方安装部位,夹角安装部位和沟槽安装部位。
1、直接下方安装部位:在直接下方安装部位,涂层厚度应大于150um,而实测涂层厚度用DGM-100A精密千分尺测量检测,30个采样点的平均值为:170.7um,厚度检查合格。
综上所述,本次钢结构防腐涂料涂层厚度检查结果均符合国家标准,并通过检验,钢结构防腐涂料涂层质量符合工程施工质量要求。
钢结构涂装验收规范篇一:钢结构涂装工程施工质量验收规范钢结构工程施工质量验收规范·钢结构涂装工程·钢结构防火涂料涂装中文词条名:钢结构工程施工质量验收规范·钢结构涂装工程·钢结构防火涂料涂装英文词条名:I 主控项目14.3.1 防火涂料涂装前钢材表面除锈及防锈底漆涂装应符合设计要求和国家现行有关标准的规定。
检查数量:按构件数抽查10%,且同类构件不应少于3 件。
检验方法:表面除锈用铲刀检查和用现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923 规定的图片对照观察检查。
底漆涂装用干漆膜测厚仪检查,每个构件检测5 处,每处的数值为3 个相距50MM 测点涂层干漆膜厚度的平均值。
14.3.2 钢结构防火涂料的粘结强度、抗压强度应符合国家现行标准《钢结构防火涂料应用技术规程》CECS24:90 的规定。
检验方法应符合现行国家标准《建筑构件防火喷涂材料性能试验方法》GB 9978 的规定。
检查数量:每使用100T 或不足100T 薄涂型防火涂料应抽检一次粘结强度;每使用500T 或不足500T 厚涂型防火涂料应抽检一次粘结强度和抗压强度。
检验方法:检查复检报告。
14.3.3 薄涂型防火涂料的涂层厚度应符合有关耐火极限的设计要求。
厚涂型防火涂料涂层的厚度,80%及以上面积应符合有关耐火极限的设计要求,且最薄处厚度不应低于设计要求的85%。
检查数量:按同类构件数抽查10%,且均不应少于3件。
检验方法:用涂层厚度测量仪、测针和钢尺检查。
测量方法应符合国家现行标准《钢结构防火涂料应用技术规程》CECS24:90 的规定及本规范附录F。
14.3.4 薄涂型防火涂料涂层表面裂纹宽度不应大于0.5MM;厚涂型防火涂料涂层表面裂纹宽度不应大于1MM。
检查数量:按同类构件数抽查10%,且均不应少于3 件。
检验方法:观察和用尺量检查。
Ⅱ 一般项目14.3.5 防火涂料涂装基层不应有油污、灰尘和泥砂等污垢。

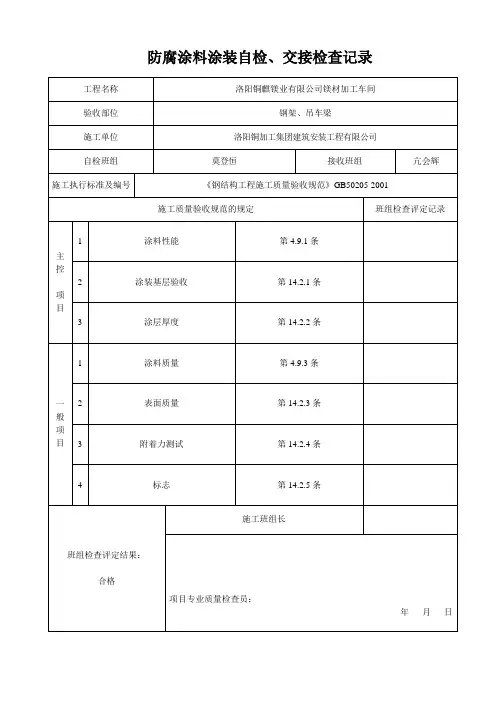

钢结构防腐涂料涂装工程检验批质量验收记录
单位(子单位)工程名称
分项工程名称
验收部位 施工单位 项目经理 分包单位
分包项目经理
施工执行标准名称及编号
《钢结构施工质量验收规范》(GB50205-2002)
施工质量验收规范的规定 施工单位检查评定记录
监理(建设)
单位验收记录 主控
项
目 1
涂料性能
第4.9.1条 √
2 涂装基层验收 第14.2.1条 √
3 涂层厚度 第14.2.2条 √ 一
般项目 1 涂料质量 第4.9.3条 √
2 表面质量 第14.2.3条 √
3 附着力测试 第14.2.4条 √ 4
标志
第14.2.5条
√
施工单位检查评定结果:
主控项目合格,一般项目符合设计要求。
专业质量检查员(签字): 年 月 日
施工单位
监理(建设)单位
施工员(签字) 专业监理工程师/建设单位代表(签字):
年 月 日
技术员(签字) 施工班组(签字)。

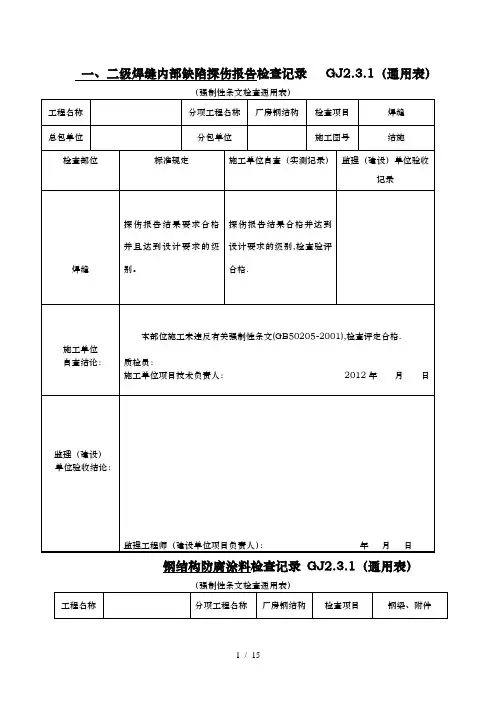

一、二级焊缝内部缺陷探伤报告检查记录GJ2.3.1(通用表)
钢结构防腐涂料检查记录GJ2.3.1(通用表)
钢结构防腐涂料施工厚度检查记录GJ2.3.1(通用表)
其它检验项目的检测报告与隐蔽工程项目
检查验收记录汇总表GJ2.4

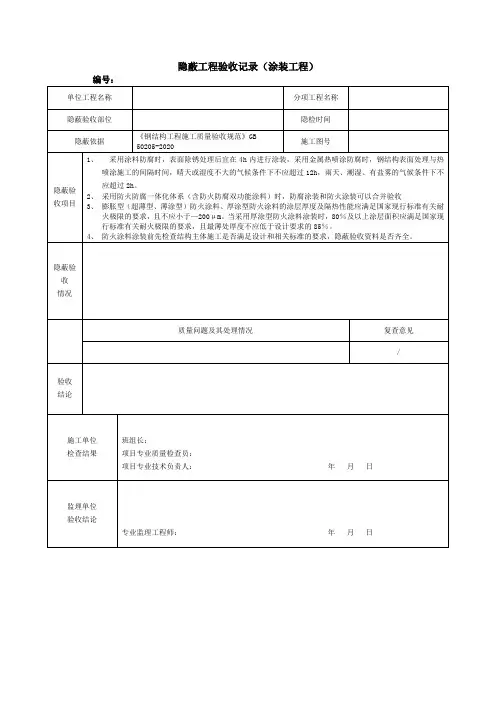

隐蔽工程检查验收记录
(通用)表格
隐蔽工程检查验收记录
(通用)表格
隐蔽工程检查验收记录
隐蔽工程检查验收记录
高强螺栓施工记录GJ1.5
高强度螺栓施工中终拧扭矩(梅花头)检查记录
(通用表格)
钢结构矫正 施工记录
GJ1.5
钢零部件矫正成型施工记录GJ1.5
钢零部件边缘加工施工记录GJ1.5
焊接材料的烘焙记录GJ1.5.1
焊接材料的烘焙记录GJ1.5.1
单层(多层与高层)钢结构主体结构整体垂直度检测报告。
钢结构防腐涂层厚度检
测工艺规程
标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
钢结构防腐涂层厚度检测工艺规程
1.检查仪器及探头选用
开机检查仪器显示情况;
根据设计/规范要求厚度选用合理探头;
2.仪器的校准
使用校准快和标准片对仪器和探头组合性能进行校准,校准宜采用两点校准,经校准后方可测试。
3.检测位置的选择
检测位置应具有代表性,在检测区域内分布宜均匀,检测前应清除测试点的防火涂层、灰尘、油污等。
4.抽检比例
按构件数抽查10%,且同类构件不应少于3件。
5检测方法
同一构件应检测5处,每处应检测3个相距50mm的测点。
检测时,测点距构件边缘或内转角处的距离不宜小于20mm。
探头与测点表面应垂直接触,接触时间宜保持1S~2S,读取仪器的测量值,进行记录。
6.检测结果的评价
每处3个测点的涂层厚度平均值不应小于设计厚度的85%,同一构件上15个测点的涂层厚度平均值不应小于设计厚度。
当设计对涂层厚度无要求时,涂层干漆膜总厚度:室外应为150μm,室内应为125μm,其允许偏差应为-25μm。
钢结构防腐涂料涂层厚度检查记录日期:XXXX年XX月XX日地点:XXXX工地施工单位:XXXX有限公司监理单位:XXXX有限公司一、检查目的本次检查旨在确认在钢结构防腐涂料施工过程中,涂层的平均厚度是否符合设计要求,并提供合格的涂层厚度检查报告。
二、检查人员检查人员包括:施工单位现场负责人、监理单位现场工程师和本次检查的记录员。
三、检查工具和设备准备1.钢结构涂层厚度测量仪器(如电子涂层测厚仪)2.打尺或钢尺3.涂层厚度检查记录表格四、检查程序1.在施工前,检查人员查看设计图纸和规范要求,明确涂层的设计厚度和涂装方式。
2.施工单位进行钢结构防腐涂料施工。
3.检查人员在施工过程中进行随机抽样观察,并记录涂层施工情况,如铺涂方式、涂层是否均匀等。
4.在涂层施工完成后,检查人员使用涂层厚度测量仪器在不同位置进行涂层厚度测量,确保涂层的平均厚度符合设计要求。
5.根据测量结果,填写涂层厚度检查记录表格,包括涂层位置、测量数值、设计要求、合格情况等。
6.报告检查结果,并提出建议或要求,如对涂层不合格的位置进行修补或重新涂装。
五、检查结果根据本次涂层厚度检查,得出以下结论:1. 涂层平均厚度符合设计要求的位置:XXXX面积为XXX平方米,涂层平均厚度为XXX mm,合格。
2. 涂层平均厚度不符合设计要求的位置:XXXX面积为XXX平方米,涂层平均厚度为XXX mm,不合格。
根据规范要求,需要对该部分进行修补或重新涂装。
六、建议和要求1.施工单位应根据检查结果,对涂层不合格的位置进行修补或重新涂装,以确保涂层厚度符合设计要求。
2.监理单位应持续监督施工单位的涂层施工工艺,确保涂层施工质量符合规范要求。
七、备注本次检查记录仅涉及涂层厚度的检查。
不包括涂层的粘附力、硬度、耐磨性等其他性能的检查。
钢结构防腐涂层厚度检测工艺规程
1.检查仪器及探头选用
1.1开机检查仪器显示情况;
1.2根据设计/规范要求厚度选用合理探头;
2.仪器的校准
使用校准快和标准片对仪器和探头组合性能进行校准,校准宜采用两点校准,经校准后方可测试。
3.检测位置的选择
检测位置应具有代表性,在检测区域内分布宜均匀,检测前应清除测试点的防火涂层、灰尘、油污等。
4.抽检比例
按构件数抽查10%,且同类构件不应少于3件。
5检测方法
5.1同一构件应检测5处,每处应检测3个相距50mm的测点。
5.2检测时,测点距构件边缘或内转角处的距离不宜小于20mm。
探头与测点表面应垂直接触,接触时间宜保持1S~2S,读取仪器的测量值,进行记录。
6.检测结果的评价
6.1每处3个测点的涂层厚度平均值不应小于设计厚度的85%,同一构件上15个测点的涂层厚度平均值不应小于设计厚度。
6.2当设计对涂层厚度无要求时,涂层干漆膜总厚度:室外应为150μm,室内应为125μm,其允许偏差应为-25μm。
钢结构耐腐蚀检查一、表面状况检查表面状况检查是钢结构耐腐蚀检查的第一步,主要检查钢结构表面的涂层是否有剥落、开裂、起泡等现象,以及是否有锈蚀、腐蚀产物等。
通过目视检查和辅助工具(如放大镜、手电筒等)进行详细观察,以全面了解钢结构的表面状况。
二、涂层厚度检测涂层厚度检测是判断涂层质量和使用寿命的重要指标。
采用涂层测厚仪对钢结构表面的涂层厚度进行测量,并记录测量数据。
若发现涂层厚度不符合要求或存在明显的不均匀性,应及时采取补涂或修复措施。
三、涂层附着力测试涂层附着力测试是评估涂层与基材结合力的关键指标。
常用的测试方法有划痕试验、拉拔试验等。
通过测试,可以判断涂层是否发生剥离、脱落等现象,以及涂层的附着力是否满足要求。
若发现涂层附着力不足,应及时进行修复或重新涂装。
四、腐蚀产物分析腐蚀产物分析是通过化学分析、光谱分析等方法对钢结构表面腐蚀产物的成分和性质进行分析。
通过腐蚀产物分析,可以了解钢结构的腐蚀程度和腐蚀原因,从而采取相应的防腐蚀措施。
五、电化学检测电化学检测是通过测量钢结构的电化学性质来评估其耐腐蚀性能。
常用的电化学检测方法有极化曲线测量、电化学阻抗谱等。
通过电化学检测,可以了解钢结构的腐蚀速率、腐蚀机理和防腐蚀措施的有效性。
六、力学性能测试力学性能测试是对钢结构材料的力学性能进行测试,包括拉伸强度、弯曲强度、冲击韧性等。
通过力学性能测试,可以了解材料在承受外力作用时的行为表现,从而判断材料的稳定性和安全性。
七、环境因素考察环境因素考察是对钢结构所处的环境条件进行调查和分析,包括温度、湿度、紫外线辐射、酸碱度等。
通过环境因素考察,可以了解环境对钢结构耐腐蚀性能的影响程度,从而采取相应的防护措施。
八、维修保养历史记录维修保养历史记录是对钢结构维修保养过程的记录和追溯。
建立完善的维修保养记录制度,详细记录每次维修保养的时间、内容、人员等信息,以便对钢结构的耐腐蚀性能进行评估和追溯。
九、结构安全性评估结构安全性评估是对钢结构在承受载荷和外力作用下的安全性进行评估。
钢结构防腐涂层厚度检测标准对于钢结构防腐涂层,测量其厚度是确保它们性能和保护作用的重要组成部分。
由于防腐涂层是保护金属表面的特殊材料,其厚度检测是保证机械及其他设备正常运行的重要技术指标。
实践中,钢结构防腐涂层的厚度测量分为定量测量和定性评价。
定量测量:对于定量测量,通常采用物理、化学或物理化学方法。
定性评价:定性评价通常采用焊缝直线测量法,以及温度、物理试验等方法。
物理方法常用的仪器有粗糙度仪、电磁厚度仪、放电高度仪、潜伏式涂层测定仪、穿透放电仪等;化学方法常用的仪器有分光光度计和色谱仪等;物理化学方法常用的有 Gamma 射线测量仪、ITK-防腐蚀涂层测定仪,它们可以同时定量分析目标物质含量。
定量值和定性值是根据不同设备和条件确定的,具体要求参见技术标准、施工手册等。
一般而言,涂层应选择正确厚度,其厚度未必就越厚越好。
为了保证质量,厚度过大也是不理想的。
钢结构防腐涂层的视觉检测方法是在检测钢结构防腐涂层厚度时十分有用的方法,它可以检测出成膜表层的厚度、质量以及表观外观。
在每毫米涂层厚度的基础上,形成的表观几何图形必须相容,而且涂层厚度的不同有明显的视觉区别,可以使用视觉检测方法获取涂层厚度。
电子同位素厚度测量是使用电子同位素技术,结合相关测量应用模块,对不同种类、不同程度的涂层厚度进行快速准确测量的方法,可即时检测钢结构涂层的厚度,是真空电镀后钢结构表面涂层厚度的重要技术数据。
3) 钢结构防腐涂层检测标准——X射线焊接检测法:X射线焊接检测方法是使用X射线技术,结合X射线检测器,对钢结构表面涂层进行定量分析与定性分析,了解金属表面涂层厚度,以确定涂层厚度及涂层是否处于健康状态的一种检测方法。
所以,实践中应根据现场的实际情况按照相关技术规范,选择合适的涂层厚度测量方法,严格执行检测工作,确保涂层质量,从而对钢结构材料的运行性能起到保护作用。
