易驱变频器基本功能

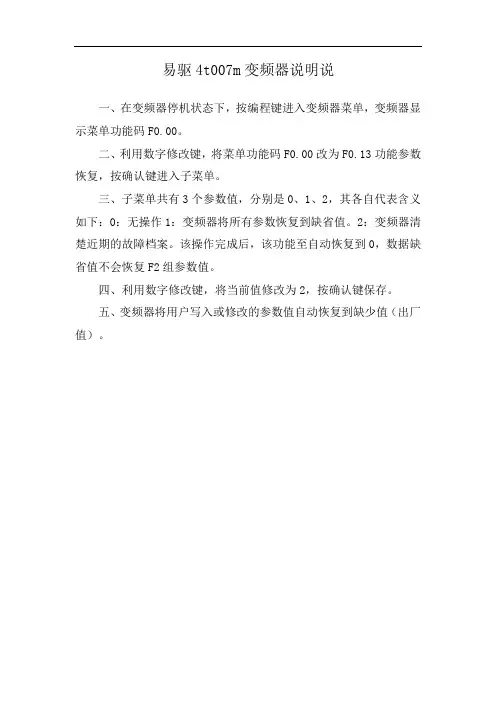

易驱4t007m变频器说明说
一、在变频器停机状态下，按编程键进入变频器菜单，变频器显示菜单功能码F0.00。

二、利用数字修改键，将菜单功能码F0.00改为F0.13功能参数恢复，按确认键进入子菜单。

三、子菜单共有3个参数值，分别是0、1、2，其各自代表含义如下：0：无操作1：变频器将所有参数恢复到缺省值。

2：变频器清楚近期的故障档案。

该操作完成后，该功能至自动恢复到0，数据缺省值不会恢复F2组参数值。

四、利用数字修改键，将当前值修改为2，按确认键保存。

五、变频器将用户写入或修改的参数值自动恢复到缺少值（出厂值）。

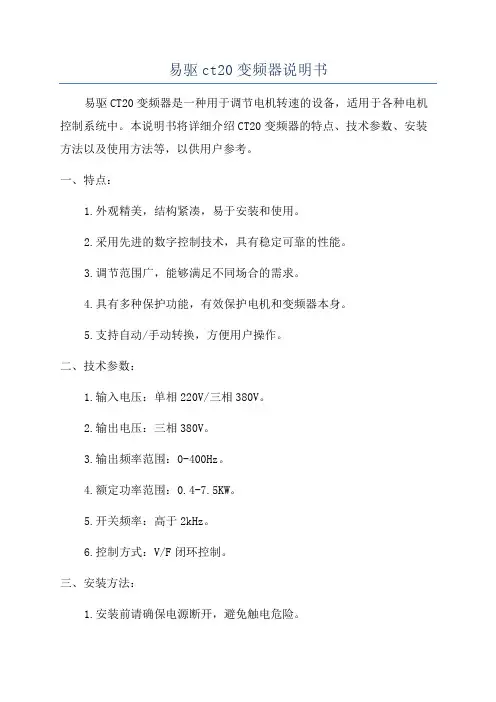

易驱ct20变频器说明书易驱CT20变频器是一种用于调节电机转速的设备，适用于各种电机控制系统中。

本说明书将详细介绍CT20变频器的特点、技术参数、安装方法以及使用方法等，以供用户参考。

一、特点：1.外观精美，结构紧凑，易于安装和使用。

2.采用先进的数字控制技术，具有稳定可靠的性能。

3.调节范围广，能够满足不同场合的需求。

4.具有多种保护功能，有效保护电机和变频器本身。

5.支持自动/手动转换，方便用户操作。

二、技术参数：1.输入电压：单相220V/三相380V。

2.输出电压：三相380V。

3.输出频率范围：0-400Hz。

4.额定功率范围：0.4-7.5KW。

5.开关频率：高于2kHz。

6.控制方式：V/F闭环控制。

三、安装方法：1.安装前请确保电源断开，避免触电危险。

2.将CT20变频器安装在通风良好的位置，避免过热。

3.使用标准的电源电缆连接电源和变频器。

4.使用三相电缆连接变频器和电机。

四、使用方法：1.打开电源，将变频器接通电源。

2.根据实际需求设置变频器的参数，包括电压、频率等。

3.控制变频器启停：可通过外部控制器、按钮或遥控器等方式进行。

4.如果需要调节转速，请根据实际情况设置频率。

5.注意观察变频器的运行状态，如有异常请及时关闭电源并进行检修。

易驱CT20变频器是一种功能齐全、使用简便的设备，可以广泛应用于机械、制造、冶金等行业的电机控制系统中。

通过调节变频器的参数，用户可以轻松实现电机的转速调节，以满足不同工况的需求。

同时，CT20变频器还具备多种保护功能，能够保护电机和变频器本身的安全。

在使用过程中，用户应注意安全，确保设备正常运行。

ED3500系列高性能通用变频器产品使用说明书深圳市易驱电气有限公司深圳市龙华街道油松东环二路靖轩工业园11栋前言ED3500系列变频器是我公司自主研发的第二代高性能通用型变频器，其采用了全新的设计理念和模块化的设计思想。

和传统的变频器相比较，无论在性能、功能、可靠性、可维护性及可使用性等方面，均有本质的提升。

其具体表现为：强大的控制平台ED3500系列变频器控制核心基于32位的RISC单片机，其运算速度达到了惊人的1.3DMIPS，高效完成复杂的电机控制算法，能实现真正的实时控制。

丰富的硬件外设极大提高系统的集成度和可靠性。

领先的控制算法在电机核心控制层，ED3500创新性的将矢量控制和VF控制技术完美结合，引入磁通控制的思想，即使在VF控制模式下也能达到良好的电机控制效果，同时对电机参数变化不敏感，极大的提高了系统控制的鲁棒性。

开放式的硬件架构ED3500系列变频器提供了具有强大扩展能力的SPI接口，开放式的标准MODBUS协议，客户可在此基础上以扩展卡的形式实现任意的行业专用功能，而无需更改主机的硬件或软件设计，极大的方便了客户的二次开发。

强大的功能ED3500系列变频器功能的强大不仅仅体现在功能的丰富，更多的体现在对传统功能的优化和创新设计，同时引领行业化设计的潮流，在以下功能设计上均采用了诸多创新设计:◆独特的电源与EPS功能，能将一台变频器当做一台变频电源或EPS运行，具备面向电源行业的二次开发与系统集成功能，其意义已突破了传统变频器的概念。

◆智能节电功能与电量监测功能，最大限度地减小电机运行的能量消耗，不仅满足了工作要求，同时通过电量检测功能能让用户第一时间知道节能的效果。

◆智能化的电机转速追踪技术，能以较快的速度追踪电机当前转速并实施快速跟踪运行。

◆多种过调制运行模式，在输入电压不足的情况下，基速以上能极大的提升输出基波电压，从而改善输出转矩。

◆多种菜单模式，方便了用户的参数调节，大屏幕的翻页刷新技术，极大方便客户使用。

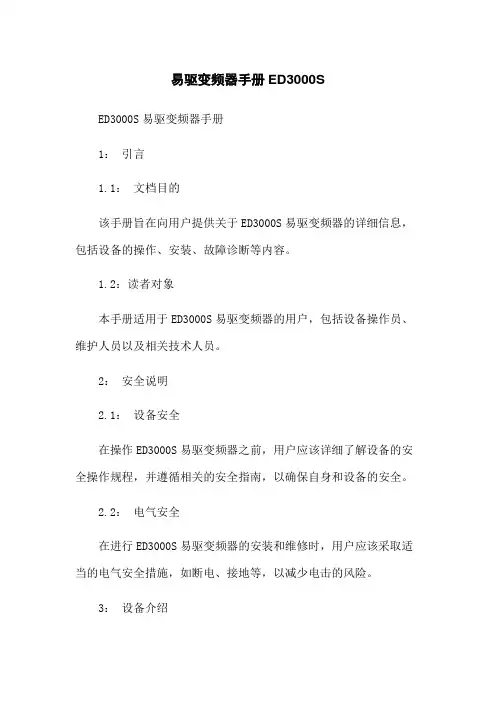

易驱变频器手册ED3000SED3000S易驱变频器手册1：引言1.1：文档目的该手册旨在向用户提供关于ED3000S易驱变频器的详细信息，包括设备的操作、安装、故障诊断等内容。

1.2：读者对象本手册适用于ED3000S易驱变频器的用户，包括设备操作员、维护人员以及相关技术人员。

2：安全说明2.1：设备安全在操作ED3000S易驱变频器之前，用户应该详细了解设备的安全操作规程，并遵循相关的安全指南，以确保自身和设备的安全。

2.2：电气安全在进行ED3000S易驱变频器的安装和维修时，用户应该采取适当的电气安全措施，如断电、接地等，以减少电击的风险。

3：设备介绍3.1：设备概述ED3000S易驱变频器是一种具有先进控制功能的变频器，适用于各种驱动设备和行业。

其主要特点包括高效节能、稳定可靠、工作温度范围广等。

3.2：主要组成部分ED3000S易驱变频器由以下主要组成部分构成：- 控制器：用于控制变频器的各种功能；- 电源模块：为变频器提供电源；- 输入/输出模块：用于与外部设备进行控制和通信；- 故障诊断模块：用于监测设备故障信息并提供诊断报告；- 显示屏：用于显示设备的状态和参数。

4：安装和调试4.1：安装准备工作- 确定变频器的安装位置；- 检查设备和附件的完整性；- 准备所需的工具和材料。

4.2：安装步骤- 安装变频器到指定位置；- 连接电源和接地线；- 连接输入/输出线缆；- 连接附加设备（如传感器、通信模块等）；- 进行电气和机械连接的检查。

4.3：调试和参数设置- 进行基本参数的设置；- 进行电机匹配和调试；- 进行高级参数的设置。

5：操作指南5.1：开关机- 打开变频器电源；- 启动变频器。

5.2：参数调整- 调整变频器的运行频率；- 调整变频器的输出电压；- 调整变频器的过载保护参数。

5.3：故障检测与处理- 监测设备的故障信息；- 分析故障原因；- 采取相应的处理措施。

6：维护和保养6.1：日常维护- 定期检查设备的工作状态；- 清洁设备外壳；- 检查电源线和连接线的连接状态；- 检查散热器和风扇的工作情况。

ED3000系列变频器使用说明书(V1.2)深圳市易驱变频技术有限公司地址：深圳市福田区八卦三路光纤工业小区- 1 -前言感谢您使用深圳市易驱变频技术有限公司生产的ED3000系列变频器。

ED3000系列变频器是深圳市易驱变频技术有限公司采用全新理念自主开发的又一系列高转矩、高精度、宽调速范围的变频器。

在提高稳定性的前提下增加了简易PLC、实用的PI调节、灵活的输入输出端子、参数在线修改、脉冲频率给定、掉电参数存储、摆频控制、RS485通讯、恒压供水控制等一系列实用、先进的功能。

为设备制造商和终端客户提供了集成度高的一体化解决方案，对降低系统的采购和运营成本，提高系统可靠性具有极大的帮助。

在使用ED3000系列变频器之前，请变频器使用者及相关技术人员仔细阅读使用说明书，以确保能正确安装和操作ED3000系列变频器，使变频器发挥其最佳性能。

本说明书如有改动，请以新版为准，恕不另行通知。

读者对象本使用说明书适合以下人员阅读变频器安装人员、工程技术人员（电气工程师、电气操作工等），设计人员请确保此使用说明书到达最终用户手中。

本书约定符号约定注意由于没有按要求操作，可能造成中等程度伤害或轻伤的场合。

危险由于没有按要求操作，可能造成死亡或重伤的场合- 2 -－目录－第一章概要1.1 产品确认------------------------------------------------（5）1.2 安全注意事项------------------------------------------（6）1.3 使用注意事项------------------------------------------（8）1.4 报废注意事项------------------------------------------（10）规范及订货须知第二章产品产品规范及订货须知2.1 变频器系列型号---------------------------------------（11）2.2 产品技术规范------------------------------------------（12）2.3 变频器的外观说明------------------------------------（13）2.4 外型尺寸------------------------------------------------（14）2.5 选配件---------------------------------------------------（17）第三章变频器的安装及配线3.1 变频器的安装环境-------------------------------------（19）3.2 变频器面板的拆卸和安装----------------------------（20）3.3 变频器配线的注意事项-------------------------------（20）3.4 主回路端子的配线-------------------------------------（21）3.5 基本运行配线图----------------------------------------（24）3.6 控制回路配置及配线----------------------------------（25）3.7 符合EMC要求的安装指导--------------------------（28）第四章变频器的运行及操作说明4.1 变频器的运行-----------------------------------------（31）4.2 键盘的操作与使用-----------------------------------（33）第五章功能参数表5.1 表中符号说明-----------------------------------------（41）5.2功能参数表--------------------------------------------（41）- 3 -第六章功能参数表详述6.1 基本参数（P000－P032）----------------------------（55）6.2 辅助参数（P033－P066）----------------------------（62）6.3 保护参数（P067－P070）----------------------------（68）6.4 开关量输入输出参数（P071－P084）-------------（69）6.5 简易多段速运行参数（P085－P113）-------------（76）6.6 摆频及测量参数（P114－P127）-------------------（79）6.7 过程PID控制参数（P128－P147）----------------（81）6.8 通讯参数（P148－P151）----------------------------（85）6.9 参数读写及厂家功能参数（P152－P205）-------（86）第七章故障诊断及处理7.1 故障现象对策--------------------------------------------（88）7.2 故障记录查询--------------------------------------------（91）7.3 故障复位--------------------------------------------------（91）第八章保养和维护8.1 日常保养及维护-----------------------------------------（92）8.2 定期保养及维护-----------------------------------------（93）附录RS485通讯协议-----------------------------------------（94）- 4 -- 5 -第一章 概 要1.1 产品确产品确认认开箱时，请认真确认：在运输中是否有破损或刮伤损坏现象，本机铭牌的额定值是否与您的订货要求一致。

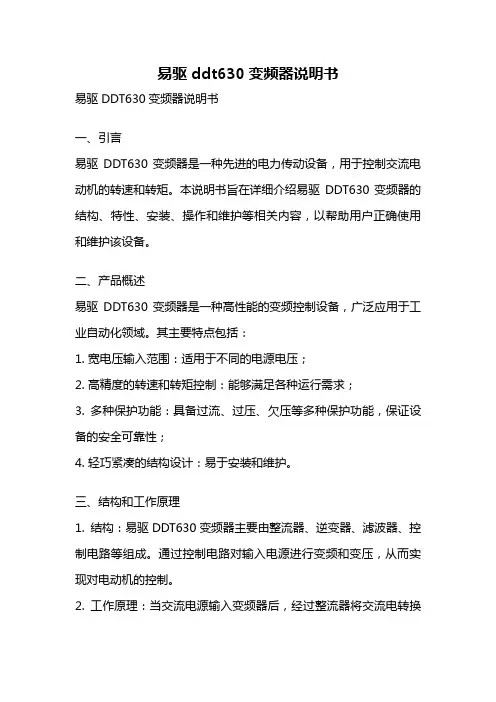

易驱ddt630变频器说明书易驱DDT630变频器说明书一、引言易驱DDT630变频器是一种先进的电力传动设备，用于控制交流电动机的转速和转矩。

本说明书旨在详细介绍易驱DDT630变频器的结构、特性、安装、操作和维护等相关内容，以帮助用户正确使用和维护该设备。

二、产品概述易驱DDT630变频器是一种高性能的变频控制设备，广泛应用于工业自动化领域。

其主要特点包括：1. 宽电压输入范围：适用于不同的电源电压；2. 高精度的转速和转矩控制：能够满足各种运行需求；3. 多种保护功能：具备过流、过压、欠压等多种保护功能，保证设备的安全可靠性；4. 轻巧紧凑的结构设计：易于安装和维护。

三、结构和工作原理1. 结构：易驱DDT630变频器主要由整流器、逆变器、滤波器、控制电路等组成。

通过控制电路对输入电源进行变频和变压，从而实现对电动机的控制。

2. 工作原理：当交流电源输入变频器后，经过整流器将交流电转换为直流电，再通过逆变器将直流电转换为交流电，控制电路对交流电进行调频和调压，最终将合适的电能供给电动机，从而实现对电动机的转速和转矩的精确控制。

四、安装与调试1. 安装：在安装易驱DDT630变频器时，应首先确保设备与电源的连接正确可靠，并遵循相关的安全操作规程。

2. 调试：在进行调试前，应先进行参数设置，包括电机额定功率、额定电压、额定电流等，然后按照设备说明书进行相应的调试步骤，确保变频器与电动机的匹配性和正常工作。

五、操作与控制1. 参数设置：易驱DDT630变频器具有丰富的参数设置功能，用户可以根据实际需求对参数进行调整，以实现最佳的控制效果。

2. 运行控制：通过面板上的操作按钮和控制面板上的显示屏，可以实现对变频器的启停、转速调节、转向控制等操作。

六、维护与保养1. 维护周期：易驱DDT630变频器的维护周期一般为半年或一年，具体根据使用环境和负载情况而定。

2. 清洁保养：定期清洁变频器的外壳和散热器，确保散热良好，防止灰尘和异物进入设备内部影响正常运行。

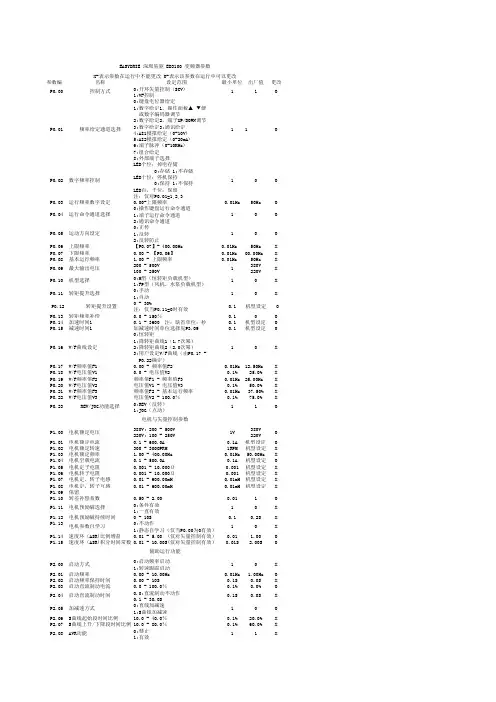

参数编名称设定范围最小单位出厂值更改0:开环矢量控制（SCV)1:VF控制0:键盘电位器给定1:数字给定1，操作面板▲,▼健 或数字编码器调节2:数字给定2，端子UP/DOWN调节3:数字给定3:通讯给定4:AI1模拟给定（0-10V)5:AI2模拟给定（0-20mA)6:端子脉冲（0-10KHz)7:组合给定8:外部端子选择LED个位：掉电存储0:存储 1:不存储LED十位：停机保持0:保持 1:不保持LED百，千位：保留注：仅对P0.01=1,2,3P0.03运行频率数字设定0.00-上限频率0.01Hz50Hz O 0:操作键盘运行命令通道1:端子运行命令通道2:通讯命令通道0:正传1:反转2:反转防止P0.06上限频率【P0.07】- 400.00Hz 0.01Hz 50Hz X P0.07下限频率0.00 - 【P0.06】0.01Hz 00.00Hz X P0.08基本运行频率 1.00 - 上限频率0.01Hz50Hz X 200 - 500V380V 100 - 250V220V0:M型（恒转矩负载机型）1:FP型（风机，水泵负载机型）0:手动1:自动0 - 30%注：仅当P0.11=0时有效P0.13转矩频率补偿0.0 - 150％0.10O P0.14加速时间10.1 - 3600 注：缺省单位：秒0.1机型设定O P0.15减速时间1加减速时间单位选择见P3.090.1机型设定0:恒转矩1:降转矩曲线1（1.7次幂）2:降转矩曲线2（2.0次幂）3:用户设定V/F曲线（由P0.17 - P0.22确定）P0.17V/F频率值F10.00 - 频率值F20.01Hz 12.50Hz X P0.18V/F电压值V10.0 - 电压值V20.1%25.0%X P0.19V/F频率值F2频率值F1 - 频率值F30.01Hz 25.00Hz X P0.20V/F电压值V2电压值V1 - 电压值V30.1%50.0%X P0.21V/F频率值F3频率值F2 - 基本运行频率0.01Hz 37.50%X P0.22V/F电压值V3电压值V2 - 100.0％0.1%75.0%X 0:REV（反转）1:JOG（点动）380V: 200 - 500V 380V 220V: 100 - 250V 220VP1.01电机额定电流0.1 - 600.0A 0.1A 机型设定O P1.02电机额定转速300 - 3000PRM 1RPM 机型设定X P1.03电机额定频率 1.00 - 400.00Hz 0.01Hz 50.00Hz X P1.04电机空载电流0.1 - 500.0A0.1A 机型设定O P1.05电机定子电阻0.001 - 10.000Ω0.001机型设定X P1.06电机转子电阻0.001 - 10.000Ω0.001机型设定X P1.07电机定，转子电感0.01 - 600.00mH 0.01mH 机型设定X P1.08电机定，转子互感0.01 - 600.00mH0.01mH 机型设定X P1.09保留P1.10转差补偿系数0.50 - 2.000.011O 0:条件有效1:一直有效P1.12电机预励磁持续时间0 - 10S0.10.2S X P1.130:不动作1:静态自学习（仅当P0.00为0有效）P1.14速度环（ASR)比例增益0.01 - 5.00 (仅对矢量控制有效）0.01 1.00O P1.15速度环（ASR)积分时间常数0.01 - 10.00S(仅对矢量控制有效）0.01S2.00SO0:启动频率启动1:转速跟踪启动P2.01启动频率0.00 - 10.00Hz 0.01Hz 1.00Hz O P2.02启动频率保持时间0.00 - 10S 0.1S 0.0S X P2.03启动直流制动电流0.0 - 100.0％0.1%0.0%O 0.0:直流制动不动作0.1 - 30.0S 0:直线加减速1:S曲线加减速P2.06S曲线起始段时间比例10.0 - 40.0％0.1%20.0%X P2.07S曲线上升/下降段时间比例10.0 - 80.0％0.1%60.0%X 0:禁止1:有效数字频率控制P0.04P0.05P0.09P0.10X-表示参数在运行中不能更改 O-表示该参数在运行中可以更改P0.00P0.01P0.02控制方式频率给定通道选择P1.00P1.11P2.00P2.04P0.11 P0.12P0.16P0.23P2.05P2.08运行命令通道选择运动方向设定最大输出电压机型选择电机额定电压电机预励磁选择电机参数自学习启动方式转矩提升选择 转矩提升设置V/F曲线设定REV/JOG功能选择启动直流制动时间加减速方式AVR功能111111110.1110.1S 111V 1111100000机型设定00.0S 011000OOOOO X X X O X X X O XOO X XEASYDRIE 深圳易驱 ED3100 变频器参数电机与矢量控制参数辅助运行功能0:禁止1:允许P2.10正反转死区时间0.1 - 10.0S 0.1S 0.0S X 0:减速停机1:自由停机P2.12停机直流制动起始频率0.00 - 20.00Hz 0.01Hz 机型设定O P2.13停机直流制动电流0.0 - 100.0％0.1%机型设定O 0:直流制动不动作0.1 - 30.0S 0:禁止1:常规启动2:转速跟踪启动P2.16停电再启动等待时间0.0 - 20.0S 0.1S 0.5S X P2.17故障自动复位次数0 - 1010X P2.18故障自动复位时间间隔0.5 - 25.0S 0.1S 3.0S X P2.19点动运行频率设定0.00 - 50.00Hz0.01Hz 10.00Hz O P2.20点动加速时间设定0.1 - 3600 注：缺省单位秒，0.1S 机型设定O P2.21点动减速时间设定 加减速时间单位选择见P3.090.1S 机型设定O P2.22加速时间20.1 - 3600 注：缺省单位秒，0.1S 机型设定O P2.23减速时间2 加减速时间单位选择见P3.090.1S 机型设定O P2.24减速时间30.1 - 3600 注：缺省单位秒，0.1S 机型设定O P2.25减速时间3 加减速时间单位选择见P3.090.1S 机型设定O P2.26加速时间40.1 - 3600 注：缺省单位秒，0.1S 机型设定O P2.27减速时间4 加减速时间单位选择见P3.090.1S 机型设定O P2.28多段速频率10.00 - 上限频率0.01Hz 5.00Hz O P2.29多段速频率20.00 - 上限频率0.01Hz 10.00Hz O P2.30多段速频率30.00 - 上限频率0.01Hz 15.00Hz O P2.31多段速频率40.00 - 上限频率0.01Hz 20.00Hz O P2.32多段速频率50.00 - 上限频率0.01Hz 25.00Hz O P2.33多段速频率60.00 - 上限频率0.01Hz 30.00Hz O P2.34多段速频率70.00 - 上限频率0.01Hz40.00HzO P2.35保留P2.36跳跃频率10.00 - 上限频率0.01Hz 0.00Hz O P2.37跳跃范围10.0 - 10.0Hz 0.01Hz 0.00Hz O P2.38跳跃频率20.00 - 上限频率0.01Hz 0.00Hz O P2.39跳跃范围20.0 - 10.0Hz 0.01Hz 0.00Hz O P2.40跳跃频率30.00 - 上限频率0.01Hz 0.00Hz O P2.41跳跃范围30.0 - 10.0Hz 0.01Hz 0.00Hz O P2.42载波频率设置 1.0 - 12.0Kz 0.1Kz 机型设定O 0：固定载波1：自动载波调整0：中文1：英文0：无操作1：恢复出厂设置2：清除故障记录0：允许修改所有参数（运行中有些 参数不能修改）1：仅允许修改频率参数2：所有参数禁止修改（以上限制对本参数无效）P3.03厂家密码0 - 999910O P3.04监控参数1选择0 - 18 (用于LED显示）100P3.05监控参数2选择0 - 18 （用于LCD显示）110P3.06线速度系数0.01 - 100.00.011O P3.07闭环显示参数0.01 - 100.00.011O P3.08软件版本0 - 99.990.01X 0：秒1：分0：控制端闲置1：多段速选择12：多段速选择23：多段速选择34：加减速时间15：加减速时间26：频率通道选择17：频率通道选择28:频率通道选择39：正转点动控制10：反转点动控制11：自由停机控制12：频率递增指令13：频率递减指令14：外部设备故障输入15：三线式运转控制16：直流制动指令17：计数器清零信号输入18：计数器触发信号输入 （仅对DI6有效）19：外部脉冲输入（仅对DI6有效）20：外部复位信号输入21：UP/DOWN端子频率清零22：PID运行投入23：可编程多段速运行投入24：摆频运行投入25：摆频状态复位26：外部停机指令27：变频器运行禁止指令P2.14P2.15P2.43P3.00P2.09P2.11P4.01P4.02P4.03P4.04P3.01P3.02P3.09P4.00停机方式停机直流制动时间停电再启动设置载波控制方式自动节能运行输入端子DI1功能输入端子DI2功能输入端子DI3功能输入端子DI4功能LCD语言选择参数初始化参数写入保护加减速度单位输入端子DI5功能1111110.1S 111111100000机型设定0100000X OO OX X X XXXOOXX用户管理界面参数开关量输入输出28：（保留）29：命令切换至端子30：频率切换至AI231：定时开始32：定时清零0：二线式控制模式11：二线制控制模式22：三线制控制模式13：三线制控制模式2（保留）0：变频器运行中指示1：频率/速度到达信号（FAR)2：频率/速度水平检测信号（FDT)3：变频器零速运行中指示4：外部设备故障停机5：输出频率到达上限6：输出频率到达下限7：可编程多段速运行一个周期完成8：变频器过载报警信号9：变频器运行准备就绪10：计数器检测信号输出11：计数器复位信号输出12：变频器故障13：欠压封锁停机14：摆频上下限限制15：可编程多段速阶段运行完成16：保留17：定时到达输出P4.10PDT水平设定0.00 - 上限频率0.01Hz 10.00Hz O P4.11PDT滞后值0.0 - 30.00Hz 0.1Hz 1.00Hz O P4.12频率到达FAR检测幅度0.00Hz - 15.0Hz 0.01Hz 5.00Hz O P4.13过载预报警水平20 - 120%1%100%O P4.14过载预报警延时0.0 - 15.0s0.1s 1.0s X P4.05计数器复位值设定【P4.16】 - 6000011X P4.16计数器检测值设定0 - 【P4.15】11XP5.00AI1输入下限电压00 - 【P5.01】0.1V 0.0V OP5.01AI1输入上限电压【P5.00】- 10.0V 0.1V 10.0V O P5.02AI2输入下限电流0.0 - 【P5.03】0.1mA 0.0mA O P5.03AI2输入上限电流【P5.02】 - 20.0mA 0.1mA 20mA O P5.04脉冲输入下限频率0.0 - 【P5.05】0.1KHz 0.0KHz O P5.05脉冲输入上限频率【P5.04】- 20KHz 0.1KHz 10.0KHz O P5.06最小输入对应设定频率0.0Hz - 上限频率0.01Hz 0.00Hz O P5.07最大输入对应设定频率0.0Hz - 上限频率0.01Hz 50.00Hz O P5.08模拟输入信号延迟时间0.1 - 5.0s 0.1s 0.5s O 0：输出频率1：设定频率2：输出电流3：输出转速4：输出电压5：母线电压6：PID给定量7：PID反馈量P5.11AO1增益设定20 - 200%1%100%O P5.12保留P5.13DO3增益设定20 - 200%（额定值10KHz）1%100%OP5.14保留LED个位：操作数1 0：键盘电位器 1：数字给定1 2：保留3：通讯给定 4：AI1给定 5：AI2给定 6：端子脉冲LED十位：操作数2 0：键盘电位器 1：数字给定1 2：保留3：通讯给定4：AI1给定 5：AI2给定 6：端子脉冲LED百位：操作数3 0：键盘电位器 1：数字给定1 2：保留3：通讯给定 4：AI1给定 5：AI2给定 6：端子脉冲LED千位：保留LED个位：算法10：加 1：减 2：绝对值（减法）3：取最大值 4：取最小值LED十位：算法20：加 1：减 2：绝对值（减法）3：取最大值 4：取最小值 5：操作数3不参与运算LED百位、千位保留P4.09P5.09P5.10P5.15P5.16P4.05P4.06P4.07P4.08功能选择DO3多功能脉冲输出端子输入端子DI6功能FWD/REV端子控制模式开路集电极输出DO1设定功能选择组合给定通道设置组合给定算法设置开路集电极输出DO2设定可编程继电器输出AO1多功能模拟量输出端子111111100011202OO XXO0011XOOO模拟输入输出参数LED个位：功能设置0:关闭 1：打开LED十位：PID投入选择 0：自动投入1：通过定义的多功能端子手动 投入LED百位、千位保留0：键盘电位器1：数字给定2：保留 3：保留4：AI15：AI26:端子脉冲7：AI1 + AI28：AI1 - AI29：MIN(AI1、AI2)10：MAX(AI1、AI2)P6.03给定数字量设置0.00 - 10.00V 0.01V 0.00V 0P6.04反馈通道增益0.01 - 10.000.01 1.00O P6.05反馈通道极性0：正 1：负10X P6.06比例增益P 0.0 - 10.000.011O P6.07积分时间Ti 0.1 - 200.0s0.1s 1.0s O P6.08微分时间Td 0.0：无微分（0.1 - 10.0s)0.1s 0.0s O P6.09采样周期T 0.00：自动（0.01 - 10.00s)0.01s 0.00s O P6.10偏差极限0.0 - 20%0.1%0.0%O P6.11闭环预置频率0.0 - 上限频率0.01Hz 0.00Hz O P6.12预置频率保持时间0.0 - 6000.0s 0.1s 0.0s X P6.13睡眠阀值0.0 - 10.00V 0.0110.00V O P6.14苏醒阀值0.0 - 10.00V 0.010.00V O P6.15睡眠、苏醒检出时间0.1 - 600.0s0.1300.0s OLED个位：运行方式0:不动作 1:单循环(简易PLC) 2:连续循环(简易PLC)3:单循环后保持最终值(简易PLC) 4:摆频LED十位：可编程多段速(PLC)运行 投入方式 0:自动1:通过定义的多功能端子手动投入LED百位：摆频运行投入方式 0:自动1:通过定义的多功能端子手动投入LED 千位：保留P7.01阶段1运行时间0.0 - 6000.0s 0.1s 10.0s O P7.02阶段2运行时间0.0 - 6000.0s 0.1s 10.0s O P7.03阶段3运行时间0.0 - 6000.0s 0.1s 10.0s O P7.04阶段4运行时间0.0 - 6000.0s 0.1s 10.0s O P7.05阶段5运行时间0.0 - 6000.0s 0.1s 10.0s O P7.06阶段6运行时间0.0 - 6000.0s 0.1s 10.0s O P7.07阶段7运行时间0.0 - 6000.0s0.1s 10.0s OP7.08保留LED个位：阶段1方向 0:正转 1:反转LED十位：阶段2方向 0:正转 1:反转LED百位：阶段3方向 0:正转 1:反转LED千位：阶段4方向 0:正转 1:反转LED个位：阶段5方向 0:正转 1:反转LED十位：阶段6方向 0:正转 1:反转LED百位：阶段7方向 0:正转 1:反转LED千位:保留LED个位：保留LED十位：摆幅控制0:固定摆幅 1:变摆幅LED百位：摆频停机起动方式选择 0:按停机前记忆的状态起动 1:重新开始起动LED千位：摆频状态掉电存储 0:掉电存储摆频状态 1:掉电不存储摆频状态P7.12摆频预置频率0.00Hz - 上限频率0.01Hz 10.00Hz O P7.13摆频预置频率等待时间0.0 - 3600.0s 0.1s 0.0s X P7.14摆频幅值0.0 - 50.0%0.1%10.0%O P7.15突跳频率0.0 - 50.0%（相对摆频幅值）0.1%10.0%O P7.16摆频周期0.1 - 3600.0s0.1s 10.0s O P7.17三角波上升时间0.0 - 100.0%（指摆频周期）0.1%50.0%O P7.18摆频中心频率基准0.00Hz - 上限频率0.01Hz 10.00Hz OP8.00本机地址0:主站 1 - 31:从站11XLED个位：波特率选择0:1200BPS 1:2400BPS 2:4800BPS 3:9600BPS通讯参数OP7.11摆频运行参数1000OXP7.09P7.10100000多段运行方向2多段运行方向11000可编程运行控制（含简易PLC运行及摆频运行）P7.0001P6.01P6.02P6.00PID反馈通道选择PID动作设置PID给定通道选择11101过程PID参数4可编程运行参数XXX4:19200BPS 5:38400BPS LED百位：数据格式0:无校验 1:偶校验 2:奇校验LED百位：保留LED千位：0:修改参数时返回信息 1:修改参数时不返回信息P8.02通讯超时检出时间0.0 - 100.0s 0.1s 10.0s X P8.03本机应答延时0 - 1000ms 1ms 5ms X P8.04联动比例设置0.01 - 10.000.01 1.00OP9.00电机过载保护参数30% - 110%1%105%O P9.01欠压保护水平360 - 480V(380V机型) 直流母线电压1V 400V O P9.02过压限制水平660 - 760V(380V机型) 直流母线电压1V 700V O P9.03电流限幅水平120% - 220%1%180%OPA.00零频运行阀值0.00 - 50.00Hz 0.01Hz 0.00Hz O PA.01零频回差0.00 - 50.00Hz 0.01Hz 0.00Hz O PA.02能耗制动起始电压600 - 750V 1V 740V O PA.03能耗制动动作比例10 - 100%1%50%O 0:自动控制模式1:通电过程一直运转PA.05UP/DOWN端子修改速率0.01Hz - 100.0Hz/s0.01Hz/s 1.00Hz/sO PA.06过调制使能0:禁止 1:允许10X PA.07定时时间设置0 - 65535s1s 0X 0: 0 - 10V / 0 - 20mA 1: 2 - 10V / 4 - 20mAPA.09 |PA.12d - 00d - 01d - 02d - 03d - 04d - 05d - 06d - 07d - 08d - 09d - 10d - 11d - 12d - 13d - 14d - 15d - 16d - 17d - 18d - 19d - 20d - 21d - 22d - 23d - 24d - 25d - 26d - 27d - 28Er - 00Er - 01Er - 02Er - 03Er - 04Er - 05Er - 06Er - 07Er - 08Er - 09Er - 10Er - 11Er - 12Er - 13Er - 14Er - 15Er - 16Er - 17Er - 18Er - 19保护参数高级功能参数保留P8.01通信配置1013XPA.041冷却风扇控制1O 输出频率(Hz)设定频率(Hz)输出电流(A)输出电压(V)X监控参数监控码名称PA.08AO1输出范围输入电压(V)PID设定值PID反馈值模拟输入AI1(V)电机转速(RPM/min)运行线速度(m/s)设定线速度(m/s)母线电压(V)模块温度(℃)当前计数值设定计数值第一次故障代码模拟输入AI2(A)脉冲输入频率(KHz)输入端子状态散热器温度(℃)第一次故障时输出电流(A)第一次故障时输出电压(V)第一次故障时母线电压(V)第一次故障时模块温度(℃)第二次故障代码第三次故障代码第一次故障时输出频率(Hz)第一次故障时设定频率(Hz)加速运行中过流减速运行中过流匀速运行中过流加速运行中过压软件版本故障代码故障码名称输入缺相功率模块故障散热器过热变频器过载减速运行中过压匀速运行中过压停机时过压运行中欠压电流检测错误键盘通讯错误CPU故障保留电机过载外部设备故障RS485通讯故障保留。

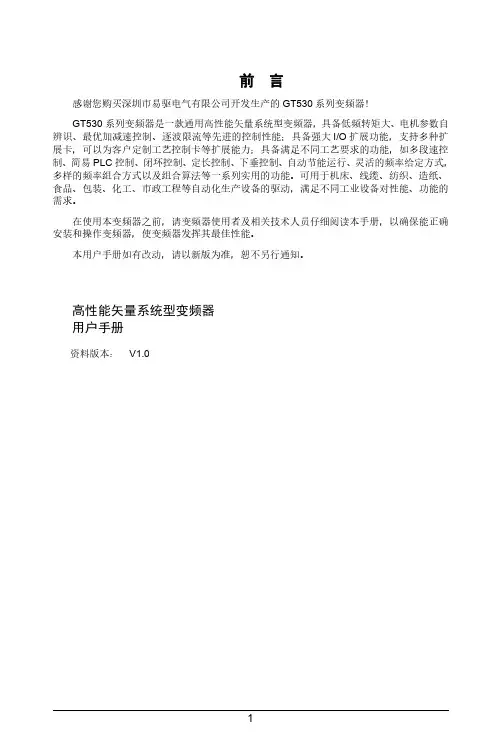

前言感谢您购买深圳市易驱电气有限公司开发生产的GT530系列变频器！GT530系列变频器是一款通用高性能矢量系统型变频器，具备低频转矩大、电机参数自辨识、最优加减速控制、逐波限流等先进的控制性能；具备强大I/O扩展功能，支持多种扩展卡，可以为客户定制工艺控制卡等扩展能力；具备满足不同工艺要求的功能，如多段速控制、简易PLC控制、闭环控制、定长控制、下垂控制、自动节能运行、灵活的频率给定方式，多样的频率组合方式以及组合算法等一系列实用的功能。

可用于机床、线缆、纺织、造纸、食品、包装、化工、市政工程等自动化生产设备的驱动，满足不同工业设备对性能、功能的需求。

在使用本变频器之前，请变频器使用者及相关技术人员仔细阅读本手册，以确保能正确安装和操作变频器，使变频器发挥其最佳性能。

本用户手册如有改动，请以新版为准，恕不另行通知。

高性能矢量系统型变频器用户手册资料版本：V1.0本产品执行标准：本产品的设计、生产制造参照了最新版本的国家标准（GB或GB/T）及国际电工委员会标准（IEC）及国际单位制（SI），其相关部分技术参数可以满足的国家标准（GB或GB/T）及国际电工委员会标准（IEC）标准要求。

主要依据标准：GB/T12668.2-2002调速电气传动系统第2部分一般要求----低压交流变频电气传动系统额定值的规定GB12668.3-2012调速电气传动系统第3部分---电磁兼容性要求及其特定的试验方法GB12668.501-2013调速电气传动系统第5部分---安全要求电气、热和能量GB/T2423.1-2008电工电子产品环境试验第2部分---试验方法A低温GB/T2423.2-2008电工电子产品环境试验第2部分---试验方法B高温GB/T2423.3-2016电工电子产品环境试验第2部分---试验方法Cab恒定湿热试验GB/T2423.4-2008电工电子产品环境试验第2部分---试验方法Db交变湿热试验GB/T2423.7-2018电工电子产品环境试验第2部分---试验方法EC粗率操作造成的冲击GB/T2423.22-2012电工电子产品环境试验第2部分---试验方法N温度变化GB/T4798.1-2019电工电子产品境严酷程度分级第一部分---储存GB/T4798.2-2008电工电子产品应用环境条件第二部分---运输GB/T4798.3-2007电工电子产品应用环境条件第三部分---有气候防护场所固定使用读者对象本使用说明书适合以下人员阅读变频器安装人员、工程技术人员（电气工程师、电气操作工等）、设计人员等，请确保此用户手册到达最终用户手中。

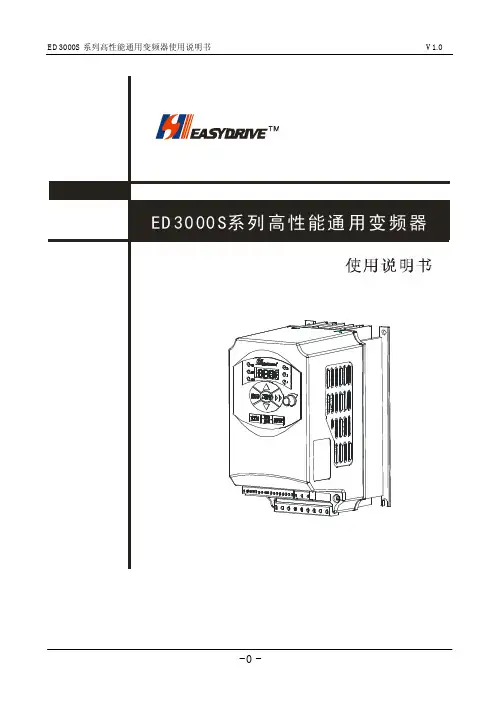

ED3000S系列变频器使用说明书(V1.0)深圳市易驱变频技术有限公司地址：深圳市福田区八卦三路光纤工业小区前言感谢您使用深圳市易驱变频技术有限公司生产的ED3000S系列变频器。

ED3000S系列变频器是深圳市易驱变频技术有限公司在ED3000基础上，针对小型设备的需求而开发的体积更小，安装配线、维护更加方便的一款高性能变频器。

除多功能控制端子外，其他全部兼容ED3000系列机型。

为设备制造商和终端客户提供了集成度高的一体化解决方案，对降低系统采购和运营成本，提高系统可靠性具有极大价值和帮助。

在使用ED3000S系列变频器之前，请变频器使用者及相关技术人员仔细阅读使用说明书，以确保能正确安装和操作ED3000S系列变频器，使变频器发挥其最佳性能。

本说明书如有改动，请以新版为准，恕不另行通知。

读者对象本使用说明书适合以下人员阅读变频器安装人员、工程技术人员（电气工程师、电气操作工等），设计人员请确保此使用说明书到达最终用户手中。

本书约定符号约定注意由于没有按要求操作，可能造成中等程度伤害或轻伤的场合。

危险由于没有按要求操作，可能造成死亡或重伤的场合－目录－第一章概要1.1 产品确认-------------------------------------------------（5）1.2 安全注意事项-------------------------------------------（6）1.3 使用注意事项-------------------------------------------（8）1.4 报废注意事项-------------------------------------------（10）第二章产品规范及订货须知2.1 变频器系列型号----------------------------------------（11）2.2 产品技术规范-------------------------------------------（11）2.3 变频器的外观说明-------------------------------------（13）2.4 外型尺寸-------------------------------------------------（13）2.5 选配件----------------------------------------------------（14）第三章变频器的安装及配线3.1 变频器的安装环境-------------------------------------（16）3.2 变频器面板的拆卸和安装----------------------------（16）3.3 变频器配线的注意事项-------------------------------（17）3.4 主回路端子的配线-------------------------------------（17）3.5 基本运行配线图----------------------------------------（20）3.6 控制回路配置及配线----------------------------------（20）3.7 符合EMC要求的安装指导--------------------------（24）第四章变频器的运行及操作说明4.1 变频器的运行-----------------------------------------（26）4.2 键盘的操作与使用-----------------------------------（28）第五章功能参数表5.1 表中符号说明-----------------------------------------（36）5.2功能代码表--------------------------------------------（36）第六章功能参数表详述6.1 基本参数（P000－P032）----------------------------（50）6.2 辅助参数（P033－P066）----------------------------（56）6.3 保护参数（P067－P070）----------------------------（61）6.4 开关量输入输出参数（P071－P084）-------------（62）6.5 简易多段速运行参数（P085－P113）-------------（69）6.6 摆频及测量参数（P114－P127）-------------------（71）6.7 过程PID控制参数（P128－P147）----------------（73）6.8 通讯参数（P148－P151）----------------------------（78）6.9厂家功能参数（P152－P205）-----------------------（78）第七章故障诊断及处理7.1 故障现象对策-------------------------------------------（80）7.2 故障记录查询-------------------------------------------（83）7.3 故障复位-------------------------------------------------（83）第八章保养和维护8.1 日常保养及维护----------------------------------------（84）8.2 定期保养及维护----------------------------------------（84）8.3 变频器的保修-------------------------------------------（85）第一章概要1.1 产品确认开箱时，请认真确认：在运输中是否有破损或刮伤损坏现象，本机铭牌的额定值是否与您的订货要求一致。
