变频器按键功能

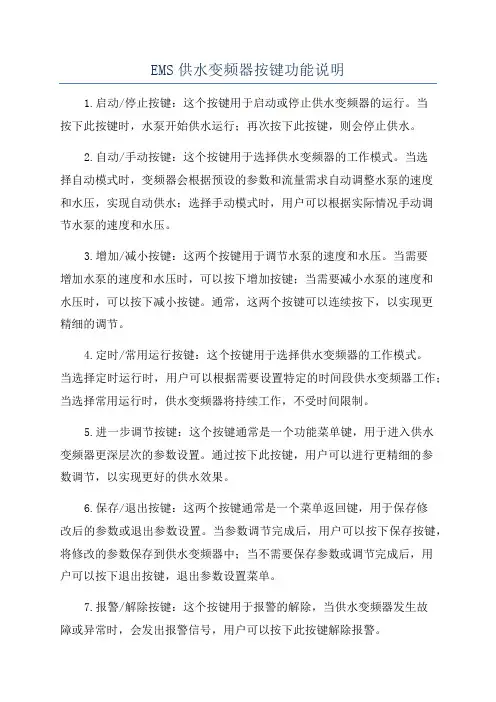

EMS供水变频器按键功能说明1.启动/停止按键：这个按键用于启动或停止供水变频器的运行。

当按下此按键时，水泵开始供水运行；再次按下此按键，则会停止供水。

2.自动/手动按键：这个按键用于选择供水变频器的工作模式。

当选择自动模式时，变频器会根据预设的参数和流量需求自动调整水泵的速度和水压，实现自动供水；选择手动模式时，用户可以根据实际情况手动调节水泵的速度和水压。

3.增加/减小按键：这两个按键用于调节水泵的速度和水压。

当需要增加水泵的速度和水压时，可以按下增加按键；当需要减小水泵的速度和水压时，可以按下减小按键。

通常，这两个按键可以连续按下，以实现更精细的调节。

4.定时/常用运行按键：这个按键用于选择供水变频器的工作模式。

当选择定时运行时，用户可以根据需要设置特定的时间段供水变频器工作；当选择常用运行时，供水变频器将持续工作，不受时间限制。

5.进一步调节按键：这个按键通常是一个功能菜单键，用于进入供水变频器更深层次的参数设置。

通过按下此按键，用户可以进行更精细的参数调节，以实现更好的供水效果。

6.保存/退出按键：这两个按键通常是一个菜单返回键，用于保存修改后的参数或退出参数设置。

当参数调节完成后，用户可以按下保存按键，将修改的参数保存到供水变频器中；当不需要保存参数或调节完成后，用户可以按下退出按键，退出参数设置菜单。

7.报警/解除按键：这个按键用于报警的解除，当供水变频器发生故障或异常时，会发出报警信号，用户可以按下此按键解除报警。

8.温度设置按键：这个按键用于设置供水变频器的温度参数。

供水变频器通常有内部温度传感器，可以实时监测设备的温度，用户可以通过按下该按键设置警报温度值，当温度超过设定值时，会触发警报。

9.远程控制/本地控制按键：这个按键用于选择供水变频器的控制方式。

当选择远程控制时，用户可以通过外部设备（如PLC、触摸屏等）对供水变频器进行远程控制；当选择本地控制时，用户可以通过供水变频器本身的操作面板进行控制。

变频器面板各按键用途介绍变频器面板上的各个按键主要用于设置和控制变频器的运行参数和功能。

下面将对常见的几个按键进行介绍。

1. 电源开/关按键：用于打开或关闭变频器的电源。

在设置或维修时，需要先关闭电源以确保工作的安全性。

2. 运行/停止按键：用于启动或停止变频器的运行。

在设定好相关参数后，按下该按键可以使变频器开始工作，再次按下则可以停止运行。

3. 加速/减速按键：用于调节变频器的运行速度。

按下加速按键可以使变频器的转速逐渐提高，按下减速按键可以使转速逐渐降低。

4. 上/下键：用于上下选择变频器菜单界面中的不同选项，以便进行参数设置或功能调整。

5. 确认/取消按键：用于在设置或调整参数时确认选择或取消操作。

在设置参数后，按下确认键可以将设置保存，按下取消键则可以放弃所做的修改。

6. 设置/调整按键：用于进入或退出变频器的参数设置界面。

在进入设置界面后，可以通过上/下键和确认/取消键来调整参数或功能。

7. 显示屏：用于显示变频器的运行状态、参数设置和故障信息。

通过显示屏可以直观地了解变频器的工作情况。

8. 数字键盘：用于输入相关参数值或进行数值调整。

通过数字键盘可以直接输入需要设置的数值，更加方便快捷。

9. 复位按键：用于恢复变频器的出厂设置。

在部分情况下，当变频器的运行参数调整出现问题时，可以通过按下复位按键将其恢复到出厂设置，以解决问题。

10. 报警/复位按键：用于确认报警信息并复位。

当变频器检测到故障或异常时，会通过显示屏或报警灯发出相应的报警信息，按下报警/复位按键可以确认报警信息并尝试复位。

11. 锁定按键：用于锁定变频器的参数设置。

在正常运行过程中，为了防止误动或误操作，可以通过锁定按键来锁定参数设置，以保证系统的稳定性。

12. 手动/自动切换按键：用于切换变频器的工作模式。

在手动模式下，可以通过上/下键或加速/减速键来手动调节变频器的运行参数；在自动模式下，则根据事先设定好的参数自动运行。

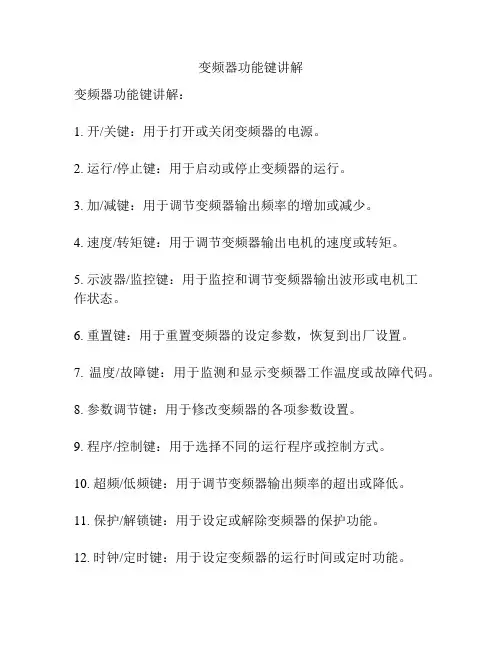

变频器功能键讲解
变频器功能键讲解：
1. 开/关键：用于打开或关闭变频器的电源。

2. 运行/停止键：用于启动或停止变频器的运行。

3. 加/减键：用于调节变频器输出频率的增加或减少。

4. 速度/转矩键：用于调节变频器输出电机的速度或转矩。

5. 示波器/监控键：用于监控和调节变频器输出波形或电机工
作状态。

6. 重置键：用于重置变频器的设定参数，恢复到出厂设置。

7. 温度/故障键：用于监测和显示变频器工作温度或故障代码。

8. 参数调节键：用于修改变频器的各项参数设置。

9. 程序/控制键：用于选择不同的运行程序或控制方式。

10. 超频/低频键：用于调节变频器输出频率的超出或降低。

11. 保护/解锁键：用于设定或解除变频器的保护功能。

12. 时钟/定时键：用于设定变频器的运行时间或定时功能。

这些功能键可以根据不同的变频器品牌和型号而有所差异，但大致功能是相似的，用于调节和控制变频器的运行频率、速度、转矩以及监控变频器的工作状态和保护功能。

G120常用调试功能一、面板说明1.手动/自动模式切换按下面板上的HAND/AUTO键，面板坐上放会显示小手图标，说明进入手动模式。

按下绿色按键变频器启动，按下红色按键变频器停止。

若要锁住或解锁按键序同时按住和键3秒以上即可。

2.手动模式下调节速度进入手动模式后找到CONTROL菜单通过上下键找到SETPOINT功能按下OK键进入“SP_0.0”界面，通过上下键调整转速3.点动运行在CONTROL菜单下找到“JOG”功能。

按OK键选择ON 激活点动运行。

点动运行速度在P1058中设置。

4.改变运动方向在在CONTROL菜单下找到“REVERSE”功能，按OK键选择ON反向运行。

也可以在手动模式下同时按下上下键改变方向。

5.故障查询在DIAGNOS菜单下找到“FUAULTS”界面，按OK键查看当前故障。

二、参数调试1.快速调试开始2.将参数复位至默认值（是/否）3.选择应用等级（P96）=1：SDC标准驱动控制（不推荐额定功率≥18.5KW）=2：DDC动态驱动控制4.选择电机标准=0：KW/50Hz:IEC=1:hp/60Hz:NEMA=2:kW/60Hz:NEMA5.输入电压6.电机类型P300≥100输入电机代码P300＜输入电机数据（（P300=1：异步电机）7.87Hz运行，仅适用IEC87Hz8.P304电机额定电压9.P305电机额定电流10.P307电机额定功率11.P310电机额定频率12.P311电机额定转速13.P335电机冷却方式=0：自然冷却=1：强制风冷14.工艺应用P501(SDC标准驱动控制)=0：固定负载=1：风机水泵类应用P502（DDC动态驱动控制）=0:标准应用=1：需要快速起停的应用=5：高启动转矩应用15.P15宏选择16.P1080最小转速17.P1082最大转速18.P1120斜坡上升时间19.P1121斜坡下降时间（在OFF1指令后生效）20.P1135（（OFF3指令后的斜坡下降时间21.电机数据检测=0：不检测电机数据=1：静态和动态电机数据检测=3：动态电机数据检测=11/12：设置同1/2。

安川L1000A变频器调试说明(配异步电机)(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--安川L1000A变频器调试说明(配异步电机)一、变频器操作器说明：1、变频器操作器上共有8个按键：1）ESC键:返回上一画面；将设定参数编号时需要变更的位向左移；如果长按不放，可以从任何画面返回到速度指令画面。

2）RESET键:设定参数的数值等时，将需要变更的位向右移；检出故障时变为故障复位键。

3）RUN键:使变频器运行。

4）向上键:切换画面；变更(增大)参数编号和设定值。

5）向下键:切换画面；变更(减小)参数编号和设定值。

6）STOP键:使运行停止。

7）ENTER键:确定各种模式、参数、设定值时按该键；要进入下一画面时使用。

8）LO/RE选择键:对用操作器运行(LOCAL)和用外部指令运行(REMOTE)进行切换时按该键。

2、变频器参数的设定方法：变频器上电后按下向上键或向下键，可在驱动模式(电机的运行/运行状态的监视)和程序模式(参数的设定)之间转换：注：详细操作请参照L1000A变频器《快速使用指南》二、异步电机参数自学习；为了变频器具有良好的调速性能，必须对电动机的参数进行自学习，一般只需要停止型自学习即可，有条件可实施旋转型自学习，下面以停止型自学进行说明：1、断开控制柜电源，将运行接触器CZC的线圈一端，即串行通讯控制器的输出控制端COM1和Y02短接，使CZC吸合，2、控制柜上电，将控制柜检修开关打到检修状态，按照下面参数一览表输入变频器参数；3、确认电机接线无误，编码器按要求安装好，接线无误；3、将变频器的基极封锁设置为无效（H1-03=F），将变频器HC端子和H1、H2端子短接；4、在变频器操作面板初始画面时按下向上键或向下键，直至画面显示，其中共有9个参数需要设置：1）T1-01 自学习模式选择（设置为1停止型自学习1）；2）T1-02 电机输出功率；3）T1-03 电机的额定电压；4）T1-04 电机的额定电流；5）T1-05 电机的额定频率；6）T1-06 电机的极数；7）T1-07 电机的额定转速；8）T1-08 编码器脉冲数；9）T1-09 电机空载电流；不能小于电机额定电流的25%；输入完以上参数后按向上键，操作面板画面显示，再按操作面板上的RUN键，画面显示自学习开始，直至画面显示，自学习结束；自学习过程中故障时，故障对策请参照L1000A变频器《快速使用指南》。

德力西变频器（U 代码）参数设置操作指导一、按键功能介绍二、变频器功能码表如下（以下功能代码可根据需要修改出厂设定值到实际需要值。

变频器内其它功能代码及出厂设定值请勿更改；该参数为球磨机专用参数，前缀为U，如前缀为P 或者C 时，请联系我司，切勿随意更改）功能码名称给定范围出厂设定值U3.0.02PLC 掉电记忆选择个位：掉电记忆选择0：掉电不记忆1：掉电记忆十位：停机记忆选择0：停机不记忆1：停机记忆0U3.0.04阶段0运行时间（正转）0～6500分钟10U3.0.06阶段1运行时间（反转）0～6500分钟10U3.0.35阶段0运行方向H.010:默认方向H.110:方向取反H.010U3.0.36阶段1运行方向H.010:默认方向H.110:方向取反H.01010987612345三、变频器参数设置步骤3.1变频器功能码表上的出厂设定值代表变频器系统设置好的此功能码设定参数值。

如需改变按3.2方法手动设置新的参数值3.2操作步骤显示屏显示1.接通电源，打开开关显示当前设置的转速数值2.按MODE 键一次显示功能码，如：U0.0.113.按△键或▽键选择你需要修改的功能码显示当前的功能码4.按ENTER 键一次，进入选择好的功能码参数修改状态显示选择好的功能码参数（出厂设定值）5.按》键选择你要修改的数值位置，跳动的数值代表将要修改的数值。

按△键▽键修改到你需要的数值显示功能码出厂设定值到修改数值6.按ENTER 键一次，保存设置(不保存请按MODE 键返回）显示到下一功能码7.重复3到6的步骤修改其他功能码参数值8.按MODE 键一次显示当前设置的转速数值3.3通电待机后按MODE 键一次，显示屏显示“U”开头代码，可以按△键或▽键改变当前所显示的功能码，△键递增改变；▽键递减改变，找到相应代码后按3.2内的方法设置需要的出厂设定值。

3.4出厂设定值一般只需要设置功能码U3.2.24总运行时间，其他按△键或▽键跳过。

丹佛斯变频器按键功能：（DISPLAY/STATUS）键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。

（QUICK MENU）键用于在快速菜单模式下进行参数编程。

可以从快速菜单和菜单模式之间直接转换。

（MENU）键用于对所有参数进行编程。

可以从菜单模式和快速菜单模式之间直接转换。

）键用于在菜单模式或快速菜单模式下改变所选参数。

（CHANGE DATA（CANCEL）键用于取消所选参数。

（OK）键用于确定和储存所选参数。

（+/-）键用于选择或改变所选参数。

这些键也可在显示模式下使用。

（〈〉）键用于选择参数组和在改变数字参数时移动光标。

（STOP/RESET）键用于停止电机运作或用于VLT变频器跳闸后重新复位。

（JOG）键被按下时，它会将输出频率改变为预设的频率。

（FWD/REV）键改变在操作器显示屏上用箭头指示的电机旋转方向，（START）键用于启动通过（STOP/RESET）键停动的VLT变频器。

该键始终处于有效状态，但不能超越由端子发出的停止命令。

操作步骤：1、按（MENU）键进入功能菜单。

2、按（+/-）或（〈〉）键选择参数。

）键进入数据改变模式。

3、按（CHANGE DATA4、按（+/-）键改变数据值。

5、按（OK）键存储改变的数据。

6、按（DISPLAY/STATUS）键返回到正常模式。

变频器故障内容）警告1：低于10V（10VOLTLOW（LIVE ZERO ERROR）警告/报警2：电流信号零点故障（NO MOTOR）警告/报警3：无电机）警告/报警4：缺相（MAINS PHASE LOSS（DC LINK VOLTAGE HIGH）警告5：高电压警告）警告6：低电压警告（DC LINK VOLTAGELOW（DC LINK OVERVOLT）警告7：过电压）警告/报警8：欠电压（DC LINK UNDERVOLT（INVERTER TIME）警告/报警9：逆变器过载（MOTOR TIME）警告/报警10：电机温度过高）警告/报警11：电机过热（热敏电阻）（MOTOR THERMISTOR（TORQUE LIMIT）警告/报警12：过转矩极限（OVERCURRENT）警告/报警13：过电流（EARTH FAULT）报警14：接地电流）报警15：载波模式故障（SWITCH MODE FAULT（ CIRCUIT）报警16:短路(STD BUSTIMEOUT)警告/报警17:标准总线无信号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障报警21:自动适配正常(AUTO MOTOR ADAPT OK)(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障警告24:制动电阻率100% (BRAKE PWR WARN 100%)(BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING 报警27:电机U相缺失(MISSING V)报警28:电机V相缺失(MISSING W)报警29:电机W相缺失报警30:快速放电不正常(QUICK DISCHARGE NOT OK)。

变频器面板各按键用途介绍变频器是一种用于调节电机速度和控制电压的装置，面板上的按键起着关键的作用。

下面我将详细介绍变频器面板上各按键的用途。

1.运行/停止按键：该按键用于启动或停止变频器的运行。

按下该按键时，变频器将根据设定的参数启动电机，并开始运行；再次按下该按键，变频器将停止电机的运行。

2.速度增加/减少按键：这两个按键用于调节电机的转速。

按下速度增加按键时，电机转速将增加；按下速度减少按键时，电机转速将减小。

3.运行模式切换按键：该按键用于切换变频器的运行模式，如正转、反转、定速等。

按下该按键时，变频器将根据设置的模式进行运行。

4.手动/自动切换按键：此按键用于切换变频器的手动和自动模式。

在手动模式下，变频器将按照操作者的指令进行运行；在自动模式下，变频器将根据预设的参数和逻辑控制运行。

5.运行状态显示屏：该显示屏用于显示变频器的运行状态，如电压、电流、功率、温度等。

6.故障显示屏：此显示屏用于显示变频器的故障信息，如过流、过载、过热等。

当出现故障时，变频器将自动停止运行，并在故障显示屏上显示相关信息，以便进行故障诊断和排除。

7.参数调节旋钮：该旋钮用于调节变频器的各项参数，如电压、频率、功率等。

通过旋转该旋钮，可以改变变频器的运行状态和性能。

8.运行指示灯：此指示灯用于显示变频器的运行状态。

当变频器正常运行时，指示灯将亮起；当变频器发生故障或停止时，指示灯将熄灭。

9.频率设定按键：该按键用于设定变频器的输出频率。

按下该按键后，可以通过旋转参数调节旋钮或使用数字键盘输入频率值。

10.数字键盘：该键盘用于输入各项参数的数值，如频率、电压、时间等。

通过按下相应的数字键，可以快速设置参数。

11.急停按键：这个按键用于紧急停止电机的运行。

按下急停按键后，变频器将立即停止电机，并切断电源。

12.开关按钮：此按钮用于切换变频器的电源。

按下按钮时，变频器将通电，并开始工作。

13.复位按键：该按键用于复位变频器的故障状态。
