简述七号信令网在移动通信网中的应用-简要版090829.

七号信令基础第1章 GSM信令系统简介我们已经知道，数字蜂窝移动通信系统由NSS、BSS、OSS三大子系统和MS组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作：分散的设备需要相互配合才能完成某项任务，设备或各个子系统之间必须通过各种接口按照规定的协议实现互连。

在通信系统中，我们把协调不同实体所需的信息称为信令。

信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。

GSM系统中，信令消息具体体现在接口的协议和规范上，我们先从子系统互连和接口的分层模式来说明GSM系统中主要协议的结构和相互关系。

1.1 接口和协议接口代表两个相邻实体之间的连接点，而协议是说明连接点上交换信息需要遵守的规则。

两个相邻实体要通过接口传送特定的信息流，这种信息流必须按照一定的规约，也就是双方应遵守某种协议，这样信息流才能为双方所理解。

不同的实体所传送的信息流不同，但其中也可能有一些共同性，因此，某些协议可以用在不同的接口上，同一接口会用到多种协议。

图1-1表示了在无线接口（Um接口）上存在的不同协议，其中SS规程用于移动台对HLR设置补充业务的参数；MM和CM用于移动台和MSC/VLR之间交换用户移动性管理信息和通信接续信息；RR用于移动台和BSC之间交换无线资源分配信息。

图1-1通过无线接口的各种协议一种协议在传送过程中可以通过若干个接口，例如上述MM和CM协议在移动台传送到MSC/VLR过程中至少要通过无线接口、Abis接口和A接口。

图1-2表示了GSM 系统的信令结构，横向是根据物理的设备从最左边移动台开始顺次接入系统的各种系统的各种地面设施；纵向对应于各个功能层面，从最低的传输层开始，逐步到各种高层面。

MS BTS BS C MS C/VLR HLR GMS C 传输层RRMMCM图1-2 GSM 系统的信令结构让我们先来看无线接口，它们涉及到GSM 系统中的许多重要协议。

7号信令：又称为公共信道信令。

即以时分方式在一条高速数据链路上传送一群话路信令的信令方式，通常用于局间。

在我国使用的7号信令系统称为中国7号信令系统。

SS7网是一个带外数据通信网，它叠加在运营者的交换网之上，是支撑网的重要组成部分。

在固定电话网或ISDN网局间，完成本地、长途和国际的自动、半自动电话接续；在移动网内的交换局间提供本地、长途和国际电话呼叫业务，以及相关的移动业务，如短信等业务；为固定网和移动网提供智能网业务和其他增值业务；提供对运行管理和维护信息的传递和采集特点7号信令：又称为公共信道信令。

即以时分方式在一条高速数据链路上传送一群话路信令的信令方式，通常用于局间。

在我国使用的7号信令系统称为中国7号信令系统。

SS7网是一个带外数据通信网，它叠加在运营者的交换网之上，是支撑网的重要组成部分。

在固定电话网或ISDN网局间，完成本地、长途和国际的自动、半自动电话接续；在移动网内的交换局间提供本地、长途和国际电话呼叫业务，以及相关的移动业务，如短信等业务；为固定网和移动网提供智能网业务和其他增值业务；提供对运行管理和维护信息的传递和采集。

软件层次从软件层次区分，7号信令系统可以分成包含三个功能级消息传递部份（MTP）和作为第四个功能级的业务7号信令分系统。

消息传递部份负责信令的正常传输，确保传输的信令不出现错误，为业务分系统提供服务。

消息传递部份可以细分为三个功能级：数据链路功能级（消息传递部份第一个功能级，MTP 1）、链路控制功能级（消息传递部份第二个功能级，MTP 2）和网络功能级（消息传递部份第三个功能级，MTP 3），这三个功能级分别对应了开放系统互联参考模型的物理层、链路层和网络层。

作为第四个功能级的业务分系统建立在网络功能级消息传递部份的基础上面，实现了各种和业务有关的协议和功能，包括电话用户部份（TUP）、ISDN用户部份（ISUP）、信令连接控制部份（SCCP）、事务处理应用部份（TCAP）、移动应用部份（MAP）和操作维护应用部份（OMAP）等，这些协议和功能对应了开放系统互联参考模型的传输层、会话层、表示层和应用层，还有网络层的一部份（比如信令连接控制部份就属于网Lc[编辑本段]应用类别NO.7号信令能满足多种通信业务的要求，当前应用的主要有：1，局与局之间的电话网通信。

7号信令在通信网中的应用7号信令是当前通信网络中广泛使用的一种信令协议，它主要用于控制电话网络的配置和功能。

这种信令协议是现代通信技术的重要组成部分，能够帮助用户在通信中实现高品质、可靠的传输服务。

下面我们来探讨一下7号信令在通信网络中的应用。

首先，7号信令在电话交换机上的应用非常广泛。

它可以使电话系统实现多种功能，例如呼叫保持、终止呼叫、转移呼叫和呼叫等待等等。

此外，7号信令还可以帮助电话网络实现呼叫转接和呼叫会议等一系列高级功能。

这些功能的实现使得用户可以更加便捷地使用电话网络，提高了通信效率。

其次，7号信令在移动通信网络中也占有重要地位。

在移动通信中，7号信令的应用主要体现在移动源路由记录（MSRN）和话费控制上。

移动通信网络中，MSRN是移动网络与公共交换电话网之间的桥梁，通过7号信令实现。

话费控制则是通过7号信令来控制运营商中的话费计费系统，对用户的话费进行实时控制和管理。

此外，在数字信令智能网中，7号信令的应用也比较广泛。

数字信令智能网是一种基于计算机技术和数字通信技术的智能网络，通过7号信令实现了一系列高级通信功能。

例如，通过数字信令智能网可以实现用户的呼叫转接、呼叫等待、语音信箱等一系列高级功能，这些功能的实现使得用户可以更加灵活地掌控通信。

最后，7号信令在语音服务平台中也有广泛的应用。

语音服务平台是一种集成语音处理技术的软件平台，通过7号信令实现了一系列语音处理功能，例如识别语音、合成语音、录制语音等等。

这些语音处理功能使得语音服务平台可以为用户提供多样化的语音服务，例如自动语音应答、语音留言、语音交互等等，极大地提高了用户的使用体验。

综上所述，7号信令在通信网络中有着广泛的应用，它能够帮助用户实现高品质的通信服务，提高通信效率和方式的灵活性，是现代通信技术非常重要的组成部分。

七号信令系统和其GSM应用的讨论（v1 2002/2/7）前言：通信网络、协议和信令在现代信息社会里，人们象离不开物质、能源一样离不开信息。

信息在国计民生中扮演着越来越重要的角色。

和物质、能源不同的是，信息常常需要在传递以后才能够发挥效用，而其传递的载体就是通信网络，按照特定的规则在数个主体之间传递信息的过程就是通信。

从功能上来分，广泛意义上的通信网络是包含了媒质和协议的传输载体，更通俗的说，媒质就是网络的“硬件”，而协议相当于是“软件”。

我们常常把通信主体（有时也称之为通信终端）、通信媒介和通信协议称为通信的三要素。

从这个角度上说，通信协议的历史就和信息交流一样长。

例如中国古代的狼烟、擂鼓鸣金，还有王二小的消息树就是很典型的例子。

协议通常包括终端间的翻译协议和网络各网元间的（信令）控制方式。

翻译协议完成的是通信过程和内容的表述，而信令主要是保证控制消息的传递和控制过程的实现。

各种通信协议标准化组织制定了通信协议，主要的通信组织有：ITU（国际电信联盟），ETSI（欧洲电信标准组织），ANSI(美国国家标准局)、等。

其中ITU是联合国的一个专门机构，而其电信标准部简写为ITU－T在1993年3月成立，并取代了原来的CCITT（国际电报电话咨询委员会）。

一般情况下，即使在通信领域，协议或规范PROTOCOL较之信令SIGNALLING也使用得更为广泛。

信令常用于电路交换系统中，其最早的含义是控制（触发）交换机操作的方式和内容，现在一般是指电信网络连接的建立、保持、释放等过程的控制信息和网络管理信息的交换。

在本文中，我们将讨论一种现在被广泛应用的信令：七号信令和其在第二代移动通信网络GSM网络中的应用。

我们盼望参加讨论的人员能够在这些讨论中至少得到三方面的信息：1，信令是网络功能实现的载体；2，SS7的垂直结构，有关SS7和GSM应用的规范；3，技术结构和工作结构的结合，能够产生良好的工作成效。

所谓能够体会出SS7甚至通信协议的精神和原则，并在以后的工作中更深领会甚至起指导作用，则是较远的目标了。

七号信令原理一、七号信令系统概述1、什么是信令信令是通信设备（包括用户终端、交换设备等）之间传递的除用户信息以外的控制信号。

在通信网中，除了传递业务信息外，还有相当一部分信息在网上流动，这部分信息不是传递给用户的声音、图像或文字等与具体业务有关的信号，而是在通信设备之间传递的控制信号，如占用、释放、设备忙闲状态，被叫用户号码等，这些都属于控制信号。

2、信令的概念在数字蜂窝移动通信系统由NSS、BSS、OSS三大子系统和MS组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作：分散的设备需要相互配合才能完成某项任务，设备或各个子系统之间必须通过各种接口按照规定的协议实现互连。

在通信系统中，我们把协调不同实体所需的信息称为信令。

信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。

GSM系统中，信令消息具体体现在接口的协议和规范上。

3、信令的分类按照工作区域：用户线信令：用户终端与交换机之间传递的信令局间信令：交换设备之间传递的信令按照信令的传送方式：随路信令（CAS）：信令信息在对应的话音通道上传送，或者在与话音通道对应的固定通道上传送（如数字线路信号）共路信令（CCS）：信令信息在专门的高速数据通道上传送4、信令传送介质之E1线介绍E1工作模式（clear channel）当工作在E1方式时，它相当于一个不分时隙、数据带宽为2.048 Mbit/s的接口cE1工作模式（channelized）当工作在cE1方式时，它在物理上分为32个时隙，对应编号为0～31。

其中的31个时隙可以被任意地分成若干组（时隙0用于传送帧同步信号，不能被捆绑），每组时隙捆绑以后作为一个接口（channel-set）使用5、信令网7号信令网是电信网中用于传输No.7信令消息的专用数据网它由信令点SP、信令转接点STP和信令链路Link组成信令网是独立于电话网的一个支撑网，我国No7信令网由三级结构组成 高级信令转接点HSTP低级信令转接点LSTP信令点SP两个信令点SP、STP之间通过链路建立起通路6、信令点和信令转接点信令点：信令网上产生和接收信令消息的节点，是信令消息的起源点和目的点源信令点(OPC)：生成信令消息的信令点目的信令点(DPC)：信令消息发往的信令点信令转接点：若某信令点既非信令源点又非目的点，其作用仅是将从一条信令链路上接收的消息转发至另一条信令链路去，则称该信令点为信令转接点。

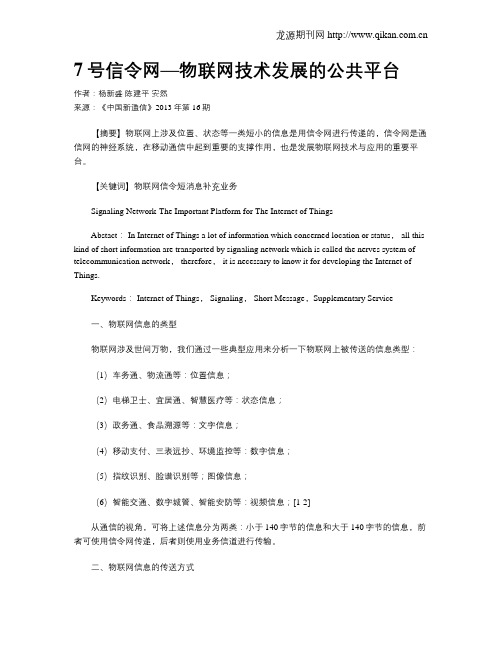

7号信令网—物联网技术发展的公共平台作者：杨新盛陈建平安然来源：《中国新通信》2013年第16期【摘要】物联网上涉及位置、状态等一类短小的信息是用信令网进行传递的，信令网是通信网的神经系统，在移动通信中起到重要的支撑作用，也是发展物联网技术与应用的重要平台。

【关键词】物联网信令短消息补充业务Signaling Network-The Important Platform for The Internet of ThingsAbstact： In Internet of Things a lot of information which concerned location or status， all this kind of short information are transported by signaling network which is called the nerves system of telecommunication network， therefore， it is necessary to know it for developing the Internet of Things.Keywords： Internet of Things， Signaling， Short Message，Supplementary Service一、物联网信息的类型物联网涉及世间万物，我们通过一些典型应用来分析一下物联网上被传送的信息类型：（1）车务通、物流通等：位置信息；（2）电梯卫士、宜居通、智慧医疗等：状态信息；（3）政务通、食品溯源等：文字信息；（4）移动支付、三表远抄、环境监控等：数字信息；（5）指纹识别、脸谱识别等；图像信息；（6）智能交通、数字城管、智能安防等：视频信息；[1-2]从通信的视角，可将上述信息分为两类：小于140字节的信息和大于140字节的信息，前者可使用信令网传递，后者则使用业务信道进行传输。

标题：NO.7信令系统NO.7信令网是现代通信的三大支撑网（数字同步网，NO.7信令网，电信管理网）之一。

本文将对NO.7信令网的特点,组网应用和未来发展进行论述。

NO.7信令系统的特点功能CCITT NO.7信令方式是国际化，标准化的通用公共信道信令系统。

具有信道利用率高，信令传送速度快，信令容量大的特，它不但可以传传统的中继线路接续信令，还可以传送各种与电路无关的管理、维护、信息查询等消息，而且任何消息都可以在业务通信过程中传，可支持ISDN、移动通信、智能网等业务的需，其信令网与通信网分离，便于运行维护和管理，可方便地扩充新的信令规范，适应未来信息技术和各种业务发展的需要。

是通信网向综合化、智能化发展的不可缺少的基础支撑。

（一）、NO.7信令系统的主要结构和功能1、NO.7信令系统采用功能模块化的结构，主要包括消息传递部分（mtp）信令连接控制部分（sccp），用户部分（up）。

实现呼叫的建立和释放功能。

此外还开发了OSI数据分层模式和设计方法，采用了分层结构实现数据分散应用处理。

使系统具有更大的灵活性和开放性，能够适应计算机通信和电信网智能化发展的需要。

（1）、消息传递部分（mtp），MTP的主要功能是在信令网中提供可靠的信号信息的传送。

它包括信令数据链路功能（第一级）、信令链路的功能（第二级）和信令网的功能（第三级）。

第一级（信令数据链路功能），规定信号数据链路的物理电气和功能特性确定数据链路连接方法；第二级（信令链路的功能），规定在一条信号链路上消息的传递和与其传递有关的功能和程序；第三级（信令网功能）规定在信号点之间传递消息的功能和程序，包括信号消息处理和信令网管理两部分，能保证在信号链路和信号转接点故障的情况下可靠地传递信号消息。

（2）、信令连接控制部分（SCCP），信令连接控制部分扩展了MTP的业务功能，增加了利用全址地址（GT）和子系统号码（SSN）的寻址功能，即：信令连接控制部分为消息传递部分提供附加功能，以便通过NO.7信令网，在电信网中的交换局和交换局，交换局和特种服务中心（管理和维护中心）之间传递电路相关和非电路相关的信令消息和其他类型的信息建立无连接和面向连接的网络业务。

七号信令初步******************************** * 版权所有* * 翻录不究* ********************************第一章概述什么是信令，信令的作用，什么是七号信令，七号信令的使用范围，七号信令的分层结构，信令的严谨性，TUP与ISUP，一个简单的七号信令流程。

重点掌握在通话过程中信令所起的作用，以及信令被用来传递什么信息。

什么是信令？在我们的电信工作中，信令实际上无所不在。

在模拟电话机和交换机之间是直流信令；在ISDN电话和交换机之间则是DSS1信令；在交换机和交换机之间则有一号信令、七号信令；在接入网和交换机之间有V51和V52信令等。

我们的交换网络连接着各种各样的设备，一个通信过程要在两个不同的设备之间建立起来，就必须满足两个条件：1）它们有相同的接口可以连接到一起；2）它们互相传递的控制信息双方都能明白，并据此执行正确的动作。

信令就是为满足第二个条件而建立起来的。

国家政府部门或国际专业组织根据技术需要为此制定的开放性的标准就是信令规范。

各个不同的厂家不同的设备只要支持相同的信令标准就可以连接起来。

在这一点上信令的作用有点像语言，只是信令更加精炼、更加严谨。

在进一步谈到七号信令之前，我想谈一下作为一个交换维护人员，为什么要学习和分析信令。

电信网络是一个规模巨大的网络，故障可能出现在其中任何一个环节上。

在这样的网络中处理障碍，故障定位是极其重要的。

我们首先要判断出哪个设备出了问题，然后才能去解决问题。

通过分析七号信令，我们至少可以将故障的范围确定到一个交换机上。

也就是说，我们不必再去为“我这里也没问题，我也不知道它为什么不通”之类的话打官司。

我们的交换机通过中继电路连接起来，不同交换机中的用户因此得以互相通话。

但是一个通话过程的完成需要传递很多控制信息，例如主叫用户发起呼叫、被叫号码、被叫状态、主叫号码，通话结束等等。

这些控制信息的传递就要靠信令来完成。
