七号信令基础第1章 GSM信令系统简介我们已经知道，数字蜂窝移动通信系统由NSS、BSS、OSS三大子系统和MS组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作：分散的设备需要相互配合才能完成某项任务，设备或各个子系统之间必须通过各种接口按照规定的协议实现互连。
在通信系统中，我们把协调不同实体所需的信息称为信令。
信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。
GSM系统中，信令消息具体体现在接口的协议和规范上，我们先从子系统互连和接口的分层模式来说明GSM系统中主要协议的结构和相互关系。
1.1 接口和协议接口代表两个相邻实体之间的连接点，而协议是说明连接点上交换信息需要遵守的规则。
两个相邻实体要通过接口传送特定的信息流，这种信息流必须按照一定的规约，也就是双方应遵守某种协议，这样信息流才能为双方所理解。
不同的实体所传送的信息流不同，但其中也可能有一些共同性，因此，某些协议可以用在不同的接口上，同一接口会用到多种协议。
图1-1表示了在无线接口（Um接口）上存在的不同协议，其中SS规程用于移动台对HLR设置补充业务的参数；MM和CM用于移动台和MSC/VLR之间交换用户移动性管理信息和通信接续信息；RR用于移动台和BSC之间交换无线资源分配信息。
图1-1通过无线接口的各种协议一种协议在传送过程中可以通过若干个接口，例如上述MM和CM协议在移动台传送到MSC/VLR过程中至少要通过无线接口、Abis接口和A接口。
图1-2表示了GSM 系统的信令结构，横向是根据物理的设备从最左边移动台开始顺次接入系统的各种系统的各种地面设施；纵向对应于各个功能层面，从最低的传输层开始，逐步到各种高层面。
MS BTS BS C MS C/VLR HLR GMS C 传输层RRMMCM图1-2 GSM 系统的信令结构让我们先来看无线接口，它们涉及到GSM 系统中的许多重要协议。
七号信令基础第1章 GSM信令系统简介我们已经知道，数字蜂窝移动通信系统由NSS、BSS、OSS三大子系统和MS组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作：分散的设备需要相互配合才能完成某项任务，设备或各个子系统之间必须通过各种接口按照规定的协议实现互连。
在通信系统中，我们把协调不同实体所需的信息称为信令。
信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。
GSM系统中，信令消息具体体现在接口的协议和规范上，我们先从子系统互连和接口的分层模式来说明GSM系统中主要协议的结构和相互关系。
1.1 接口和协议接口代表两个相邻实体之间的连接点，而协议是说明连接点上交换信息需要遵守的规则。
两个相邻实体要通过接口传送特定的信息流，这种信息流必须按照一定的规约，也就是双方应遵守某种协议，这样信息流才能为双方所理解。
不同的实体所传送的信息流不同，但其中也可能有一些共同性，因此，某些协议可以用在不同的接口上，同一接口会用到多种协议。
图1-1表示了在无线接口（Um接口）上存在的不同协议，其中SS规程用于移动台对HLR设置补充业务的参数；MM和CM用于移动台和MSC/VLR之间交换用户移动性管理信息和通信接续信息；RR用于移动台和BSC之间交换无线资源分配信息。
图1-1通过无线接口的各种协议一种协议在传送过程中可以通过若干个接口，例如上述MM和CM协议在移动台传送到MSC/VLR过程中至少要通过无线接口、Abis接口和A接口。
图1-2表示了GSM 系统的信令结构，横向是根据物理的设备从最左边移动台开始顺次接入系统的各种系统的各种地面设施；纵向对应于各个功能层面，从最低的传输层开始，逐步到各种高层面。
MS BTS BS C MS C/VLR HLR GMS C 传输层RRMMCM图1-2 GSM 系统的信令结构让我们先来看无线接口，它们涉及到GSM 系统中的许多重要协议。

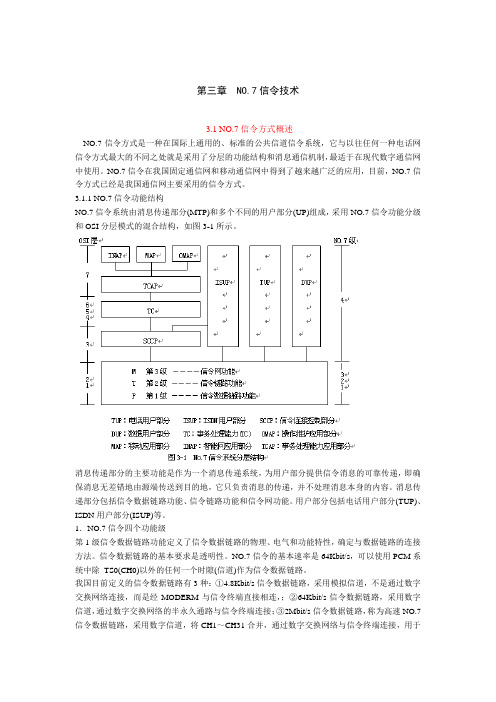

第三章NO.7信令技术·3.1 NO.7信令方式概述NO.7信令方式是一种在国际上通用的、标准的公共信道信令系统，它与以往任何一种电话网信令方式最大的不同之处就是采用了分层的功能结构和消息通信机制，最适于在现代数字通信网中使用。
NO.7信令在我国固定通信网和移动通信网中得到了越来越广泛的应用，目前，NO.7信令方式已经是我国通信网主要采用的信令方式。
3.1.1 NO.7信令功能结构NO.7信令系统由消息传递部分(MTP)和多个不同的用户部分(UP)组成，采用NO.7信令功能分级和OSI分层模式的混合结构，如图3-1所示。
消息传递部分的主要功能是作为一个消息传递系统，为用户部分提供信令消息的可靠传递，即确保消息无差错地由源端传送到目的地，它只负责消息的传递，并不处理消息本身的内容。
消息传递部分包括信令数据链路功能、信令链路功能和信令网功能。
用户部分包括电话用户部分(TUP)、ISDN用户部分(ISUP)等。
1．NO.7信令四个功能级第1级信令数据链路功能定义了信令数据链路的物理、电气和功能特性，确定与数据链路的连接方法。
信令数据链路的基本要求是透明性。
NO.7信令的基本速率是64Kbit/s，可以使用PCM系统中除TS0(CH0)以外的任何一个时隙(信道)作为信令数据链路。
我国目前定义的信令数据链路有3种：①4.8Kbit/s信令数据链路，采用模拟信道，不是通过数字交换网络连接，而是经MODERM与信令终端直接相连，；②64Kbit/s信令数据链路，采用数字信道，通过数字交换网络的半永久通路与信令终端连接；③2Mbit/s信令数据链路，称为高速NO.7信令数据链路，采用数字信道，将CH1～CH31合并，通过数字交换网络与信令终端连接，用于增强型STP。
第2级信令链路功能规定信令消息在一条信令数据链路上传递的功能和程序，保证信令消息比特流在相邻两信令点之间点到点的可靠传送。
包括信号单元分界、定位、检错、纠错、流量控制等；第3级信令网功能包括信令消息处理和信令网管理两部分。
七号信令系统功能结构:信令消息流 控制和指示 处始定位过程：初始定位过程采用4种不同的定位状态指示：这些状态指示在链路状态信号单元（LSSU ）中传送。
LSSU 信号单元格式如下：8 16 8或16 2 6 1 7 1 7 8在初始定位期间，定位过程要经历几个状态：（1） 空闲状态空闲状态是初始定位过程不工作的起始状态。
（2） 未定位状态初始定位控制（IAC ）收到链路状态控制（LSC ）发来的开始消息后，IAC 就通过发送控制（TXC ）向对端发送SIO ，表示初始定位过程的开始，但尚处于未定位间段，于是转移到未定位状态。
在转移至未定位状态前，启动定时器T2，用来监视进入未定位状态到离开未定位状态的时长。
(T2可在数十毫秒至一百多毫秒中取定)这里要注意三个问题：A．已定位状态的进入在本端发送SIO而未收到对端的响应时，处于未定位状态。
只要一收到对端的响应，不论是SIO、SIN或SIE，均转到已定位状态。
B．向对方发SIN还是SIE发SIN还是SIE，决定于本端的紧急标记，紧急标记是由本端第三级通过LSC 再通知初始定位而设置的。
未置位，发SIN；否则发SIE。
C．验证周期定时器的设置从已定位状态还将转至验证状态，对信号单元差错率进行监视和统计。
有两种验证周期：正常验证周期和紧急验证周期，后者的时间较短。
为此，在未定位状态转至已定位状态前，要设置验证周期定时器T4的值。
凡收到对端发来的SIE或者本端紧急标记置位，都将进入紧急验证周期，T4置成紧急验证周期（PE）的值；当对端发来SIO或SIN，而且本端紧急标记位置位，才进入正常验证周期，T4置成正常验证周期（PN）的值。
可以看出，对端发来SIE，而本端紧急标记未置位时，仍向对端发送SIN。
如果未收到对端发来的SIO、SIN或SIE，而T2已超时，则IAC向LSC发送‘不可能定位’消息，又转会到空闲状态。
转回空闲状态前，应将紧急标记清除。
在未定位状态还可能收到LSC发来的‘停止’消息，将停止T2的计时并转会到空闲状态。
第一章七号信令网第一节7号信令系统5.1.1 信令的基本概念信令是各交换局在完成呼叫接续中的一种通信语言。
例如，一个用户要打电话，必须先摘机，即由用户话机向交换局送出摘机信号；然后用户拨被叫号码，即送出拨号信号；如果用户挂机，则向交换局送出挂机信号等。
在实际通信过程中，摘机、挂机、拨号等是用“电信号”来表示的。
这些电信号不同于要传送的话音电信号，它们指挥相关交换机采取相应的动作，因此称之为信令或信号。
为了保证电话网的正常运行，完成网络中各交换局间信息的正常传输和交换，以实现任意两个电话用户之间的通信，必须要有完善的信令方式。
信令方式是通信网中各个交换局在完成各种呼叫接续时所采用的一种通信语言，完成和实现各种信令方式就构成了电话网的信令系统。
5.1.2 信令的分类按照信令的作用区域可以把信令划分为用户线信令和局间信令两种。
●用户线信令是用户和交换机之间的信令，在用户线上传输，按功能可分为三种：第一种是反映用户话机摘挂机状态的状态信号。
这类信号是直流信号，由摘挂机状态所决定。
第二种是反映用户呼叫目的的拨号信号（数字信号）。
它是由主叫用户拨号所决定的。
拨号信号有两种形式，号盘话机的直流脉冲信号和多频按键话机的双音多频信号。
第三种是由交换局发给用户的表示线路忙闲状态的铃流和忙音等信号（拨号音、铃流、回铃音、忙音、催挂音等）。
●局间信令是电信网中各个交换节点之间传送的信令。
更广义的说，局间信令可以是电信网中各个网元之间传送的信令。
局间信令按技术或传送方式又可分为随路信令和公共信道信令两种方式。
1、随路信令：是指在所接续的话路中传递各种所需的功能信号的方式。
具体地说，随路信令就是在所接续的话路中，传递两局间为接续所需要的占线、应答、拆线等线路信号及控制接续的记发器信号和证实信号等。
随路信令分为监视信令与地址信令两类，通常称为线路信令与记发器信令。
线路信令：主要是监视和改变线路上的呼叫状态或条件，以控制接续的进行。
