移动七号信令网的监测概论

我掌握的NO.7信令的原理以及在移动通信中的应用摘要:学习通信技术已经一年半了，现在掌握了不少有关通信方面的知识，以下我将针对移动通信当中的NO.7号信令技术作一些介绍以及讨论七号信令技术的原理和广泛的应用。

NO.7号信令技术是我国通信网所采用的主要技术，它的特点是在信道中将语音信号和信令消息分开传输，信令多种多样，又分为线路信令，路由信令，管理信令等。

但不管哪种信令，它都是起到管理和控制作用。

文章围绕七号信令展开论述。

关键字:信令移动通信技术网络基站信道1.前言：信令分为随路和共路信令两种，七号信令是共路信令，表示语音信号和信令消息分开传输，是目前我国主要采用的技术。

它具有传输容量大，速度快，信道利用率高的优点，满足了现代数字通信的需求，应用广泛。

首先介绍下，通信网分为信令网和话路网，而信令网又是通信网络中的基础。

在信令网中所运行的信令协议主要可分为：中国一号信令（随路信令）和NO.7信令（共路信令）。

而在我国的通信网中主要使用NO.7信令。

NO.7信令是整个通信网络的基础，我可以用这样一个比喻来表达NO.7信令的作用，如果将整个通信网络的硬件设施比喻成一个人的骨架，那么NO.7信令就是流淌在这个人身体中的血液。

由此可知，NO.7信令是贯穿于整个通信网络的，它是为了完成呼叫接续的一种通信语言。

NO.7信令我们也可以说成是为了完成某种业务的操作交互而发出的一些指令或命令。

NO.7信令有四种分类方式：按照传送方向分可以分为前向信令和后向信令；按照功能分可以分为管理信令、线路信令；按照工作区域分可以分为局间信令和用户线信令；按照传送信道分可以分为共路信令和随路信令。

2.介绍一下共路信令和随路信令：随路信令是指传送信令的链路和话路是同一条链路；共路信令是指传送信令的链路和话路不在同一条链路上。

中国一号信令就是随路信令，而NO.7信令是共路信令。

共路信令依据其自身的构架而引发出了一些优点：信令传输速度快；信令容量大；信道利用率高；信令易于管理和维护；易于开发一些基于信令的上层应用。

七号信令概述七号信令网是电信网络的神经系统,七号信令网的性能直接影响电信业务的质量和收入。

对信令网进行监测,不仅是要防范该网本身的故障和问题,同时还要能透过七号信令网络对整个电信网络的管理和维护提供手段和依据,从而最终促进全网运行质量的提高。

一个完善的七号信令监测系统,能有效的加强网络服务效率和质量,减少网络维护所需的人力和时间。

目前,在国内七号信令已逐步代替中国1号信令完成多种电信业务的接续处理,同时随着网络规模的扩大,网络结构的重组以及网络中承载业务种类和业务量的急剧上升,七号信令网的稳定和可靠性直接影响电信业务的发展和业务收入的增长。

在国内外都发生过因SS7网络的故障所导致的灾难性的通信事故,因此如何利用相应的监测系统对信令网进行有效的监测和维护已经成为电信维护部门越来越迫切的要求。

七号信令的概念1.七号信令系统(也称为SS7或C7)是由ITU-T定义的一个全球电信标准规范,SS7网络及其相应的协议应用于:o基本的呼叫建立、管理和释放o诸如PCS、无线漫游、移动用户身份识别等无线业务o可携带的本地电话号(LNP)o800业务o增加诸如呼叫转移、主被叫显示、三方通话等新的呼叫功能o保证全球通信的效率及安全2.七号信令链路:SS7消息是通过56k或64kbps的双向通道--称为信令链路来传递的,由于采用了带外信令方式(信令与话音信号分离),使得呼叫建立时间大大缩短,提高中继线路的利用率,支持智能网业务,本身很难被攻击。

3.信令点:在SS7网络中有三类信令点(图一):o SSP(业务交换点)o STP(信令转接点)o SCP(业务控制点)图一4.信令链路类型(图二):图二七号信令协议栈SS7协议的软硬件部分功能被抽象的分割成几个功能化的概念,称之为"级",事实上SS7信令功能级的结构与OSI参考模型存在相似性:OSI模型 SS7协议栈注:由于ISUP可以完成其所有功能,TUP在世界大多数国家已被放弃(除中国、巴西等少数国家仍在使用)使用七号信令实现普通电话接续七号信令通过信令消息的最小单元--SU(信令单元)来传递不同信令的消息,下面给出一个使用ISUP部分信令消息进行的一次电话接续:。

七号信令系统概述9在通信设备之间传递的各种控制信号，如占用、释放、设备忙闲状态、被叫用户号码等，都属于信令。

9信令就是各个交换局在完成呼叫接续中的一种通信语言。

信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。

信令的分类有多种方式9按信令的功能分为：9线路信令、路由信令、管理信令9按信令的工作区域分为：9用户线信令、局间信令9按信令的信道传送方式，信令分为：9随路信令9共路信令9信令信道和业务信道完全分开，在公共的数据链路上以消息的形式传送一群话路的信令方式。

97号信令就是共路信令系统。

交换网络交换网络信令设备信令设备信令链路话路广州市宜通世纪科技有限公司G uang Z hou E astone C entury T echnology 共路信令系统的特点(1)91)信道利用率高•一条64Kbit/s 的信令链路可平均为3000个中继话路服务。

•随路信令中，16个子帧的TS16仅仅为30个中继话路服务。

92)信令传送速度快•一条64Kbit/s 的信令链路每秒至少传送8000个数字。

地址号码可以在一个消息中发送完毕。

•随路信令系统的记发器信号采用收发互控信号，发送持续时间长，一个信令只能包含一个数字，如发送8位被叫号码，就需8个信令收发周期，持续几百毫秒。

在随路信令系统中，一个信令链路一般每秒传送10个左右的数字。

93)信令容量大•共路信令系统一个信令消息长度最大为272个字节，一个八位码就能表示256种不同的含义，可包含多种消息，信息容量很大。

•随路信令系统的记发器信令采用多频编码信令，前向信令为六中取二，有15种，后向为四中取二，有6种。

可见信令容量十分有限。

94)应用范围广泛，可支持ISDN、移动通信、智能网等业务95)信令网与通信网分离，便于维护和管理96)可方便地扩充新的信令规范，适应未知业务发展91)我们一般采用2M一次群数字中继传输线上的一个时隙(64kbps，TS0除外)作为信令信道，称为信令链路。

七号信令基础第1章 GSM信令系统简介我们已经知道，数字蜂窝移动通信系统由NSS、BSS、OSS三大子系统和MS组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作：分散的设备需要相互配合才能完成某项任务，设备或各个子系统之间必须通过各种接口按照规定的协议实现互连。

在通信系统中，我们把协调不同实体所需的信息称为信令。

信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。

GSM系统中，信令消息具体体现在接口的协议和规范上，我们先从子系统互连和接口的分层模式来说明GSM系统中主要协议的结构和相互关系。

1.1 接口和协议接口代表两个相邻实体之间的连接点，而协议是说明连接点上交换信息需要遵守的规则。

两个相邻实体要通过接口传送特定的信息流，这种信息流必须按照一定的规约，也就是双方应遵守某种协议，这样信息流才能为双方所理解。

不同的实体所传送的信息流不同，但其中也可能有一些共同性，因此，某些协议可以用在不同的接口上，同一接口会用到多种协议。

图1-1表示了在无线接口（Um接口）上存在的不同协议，其中SS规程用于移动台对HLR设置补充业务的参数；MM和CM用于移动台和MSC/VLR之间交换用户移动性管理信息和通信接续信息；RR用于移动台和BSC之间交换无线资源分配信息。

图1-1通过无线接口的各种协议一种协议在传送过程中可以通过若干个接口，例如上述MM和CM协议在移动台传送到MSC/VLR过程中至少要通过无线接口、Abis接口和A接口。

图1-2表示了GSM 系统的信令结构，横向是根据物理的设备从最左边移动台开始顺次接入系统的各种系统的各种地面设施；纵向对应于各个功能层面，从最低的传输层开始，逐步到各种高层面。

MS BTS BS C MS C/VLR HLR GMS C 传输层RRMMCM图1-2 GSM 系统的信令结构让我们先来看无线接口，它们涉及到GSM 系统中的许多重要协议。

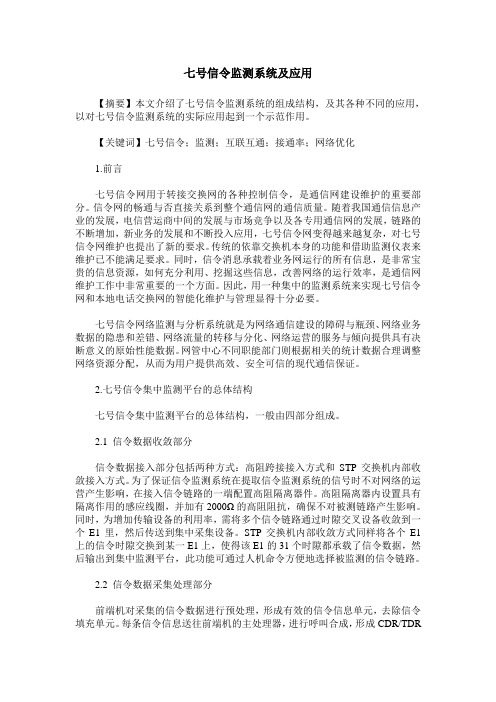

七号信令监测系统及应用【摘要】本文介绍了七号信令监测系统的组成结构，及其各种不同的应用，以对七号信令监测系统的实际应用起到一个示范作用。

【关键词】七号信令；监测；互联互通；接通率；网络优化1.前言七号信令网用于转接交换网的各种控制信令，是通信网建设维护的重要部分。

信令网的畅通与否直接关系到整个通信网的通信质量。

随着我国通信信息产业的发展，电信营运商中间的发展与市场竞争以及各专用通信网的发展，链路的不断增加，新业务的发展和不断投入应用，七号信令网变得越来越复杂，对七号信令网维护也提出了新的要求。

传统的依靠交换机本身的功能和借助监测仪表来维护已不能满足要求。

同时，信令消息承载着业务网运行的所有信息，是非常宝贵的信息资源，如何充分利用、挖掘这些信息，改善网络的运行效率，是通信网维护工作中非常重要的一个方面。

因此，用一种集中的监测系统来实现七号信令网和本地电话交换网的智能化维护与管理显得十分必要。

七号信令网络监测与分析系统就是为网络通信建设的障碍与瓶颈、网络业务数据的隐患和差错、网络流量的转移与分化、网络运营的服务与倾向提供具有决断意义的原始性能数据。

网管中心不同职能部门则根据相关的统计数据合理调整网络资源分配，从而为用户提供高效、安全可信的现代通信保证。

2.七号信令集中监测平台的总体结构七号信令集中监测平台的总体结构，一般由四部分组成。

2.1 信令数据收敛部分信令数据接入部分包括两种方式：高阻跨接接入方式和STP交换机内部收敛接入方式。

为了保证信令监测系统在提取信令监测系统的信号时不对网络的运营产生影响，在接入信令链路的一端配置高阻隔离器件。

高阻隔离器内设置具有隔离作用的感应线圈，并加有2000Ω的高阻阻抗，确保不对被测链路产生影响。

同时，为增加传输设备的利用率，需将多个信令链路通过时隙交叉设备收敛到一个E1里，然后传送到集中采集设备。

STP交换机内部收敛方式同样将各个E1上的信令时隙交换到某一E1上，使得该E1的31个时隙都承载了信令数据，然后输出到集中监测平台，此功能可通过人机命令方便地选择被监测的信令链路。

七号信令原理一、七号信令系统概述1、什么是信令信令是通信设备（包括用户终端、交换设备等）之间传递的除用户信息以外的控制信号。

在通信网中，除了传递业务信息外，还有相当一部分信息在网上流动，这部分信息不是传递给用户的声音、图像或文字等与具体业务有关的信号，而是在通信设备之间传递的控制信号，如占用、释放、设备忙闲状态，被叫用户号码等，这些都属于控制信号。

2、信令的概念在数字蜂窝移动通信系统由NSS、BSS、OSS三大子系统和MS组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作：分散的设备需要相互配合才能完成某项任务，设备或各个子系统之间必须通过各种接口按照规定的协议实现互连。

在通信系统中，我们把协调不同实体所需的信息称为信令。

信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。

GSM系统中，信令消息具体体现在接口的协议和规范上。

3、信令的分类按照工作区域：用户线信令：用户终端与交换机之间传递的信令局间信令：交换设备之间传递的信令按照信令的传送方式：随路信令（CAS）：信令信息在对应的话音通道上传送，或者在与话音通道对应的固定通道上传送（如数字线路信号）共路信令（CCS）：信令信息在专门的高速数据通道上传送4、信令传送介质之E1线介绍E1工作模式（clear channel）当工作在E1方式时，它相当于一个不分时隙、数据带宽为2.048 Mbit/s的接口cE1工作模式（channelized）当工作在cE1方式时，它在物理上分为32个时隙，对应编号为0～31。

其中的31个时隙可以被任意地分成若干组（时隙0用于传送帧同步信号，不能被捆绑），每组时隙捆绑以后作为一个接口（channel-set）使用5、信令网7号信令网是电信网中用于传输No.7信令消息的专用数据网它由信令点SP、信令转接点STP和信令链路Link组成信令网是独立于电话网的一个支撑网，我国No7信令网由三级结构组成 高级信令转接点HSTP低级信令转接点LSTP信令点SP两个信令点SP、STP之间通过链路建立起通路6、信令点和信令转接点信令点：信令网上产生和接收信令消息的节点，是信令消息的起源点和目的点源信令点(OPC)：生成信令消息的信令点目的信令点(DPC)：信令消息发往的信令点信令转接点：若某信令点既非信令源点又非目的点，其作用仅是将从一条信令链路上接收的消息转发至另一条信令链路去，则称该信令点为信令转接点。

第一章七号信令网第一节7号信令系统5.1.1 信令的基本概念信令是各交换局在完成呼叫接续中的一种通信语言。

例如，一个用户要打电话，必须先摘机，即由用户话机向交换局送出摘机信号；然后用户拨被叫号码，即送出拨号信号；如果用户挂机，则向交换局送出挂机信号等。

在实际通信过程中，摘机、挂机、拨号等是用“电信号”来表示的。

这些电信号不同于要传送的话音电信号，它们指挥相关交换机采取相应的动作，因此称之为信令或信号。

为了保证电话网的正常运行，完成网络中各交换局间信息的正常传输和交换，以实现任意两个电话用户之间的通信，必须要有完善的信令方式。

信令方式是通信网中各个交换局在完成各种呼叫接续时所采用的一种通信语言，完成和实现各种信令方式就构成了电话网的信令系统。

5.1.2 信令的分类按照信令的作用区域可以把信令划分为用户线信令和局间信令两种。

●用户线信令是用户和交换机之间的信令，在用户线上传输，按功能可分为三种：第一种是反映用户话机摘挂机状态的状态信号。

这类信号是直流信号，由摘挂机状态所决定。

第二种是反映用户呼叫目的的拨号信号（数字信号）。

它是由主叫用户拨号所决定的。

拨号信号有两种形式，号盘话机的直流脉冲信号和多频按键话机的双音多频信号。

第三种是由交换局发给用户的表示线路忙闲状态的铃流和忙音等信号（拨号音、铃流、回铃音、忙音、催挂音等）。

●局间信令是电信网中各个交换节点之间传送的信令。

更广义的说，局间信令可以是电信网中各个网元之间传送的信令。

局间信令按技术或传送方式又可分为随路信令和公共信道信令两种方式。

1、随路信令：是指在所接续的话路中传递各种所需的功能信号的方式。

具体地说，随路信令就是在所接续的话路中，传递两局间为接续所需要的占线、应答、拆线等线路信号及控制接续的记发器信号和证实信号等。

随路信令分为监视信令与地址信令两类，通常称为线路信令与记发器信令。

线路信令：主要是监视和改变线路上的呼叫状态或条件，以控制接续的进行。

七号信令在GSM的应用2010年6月摘要：介绍了GSM通信系统中七号信令集中监测的结构及其应具备的基本功能。

根据GSM 通信系统的测试接口和协议模型，提出了一种移动七号信令集中监测系统实现方案。

关键词：GSM 七号信令数据采集数据处理一、七号信令的概述1.七号信令简介七号信令又称为公共信道信令。

即以时分方式在一条高速数据链路上传送一群话路信令的信令方式，通常用于局间。

在我国使用的7号信令系统称为中国7号信令系统。

中国7号信令系统是根据CCITT NO.7信令系统的有关建议制定的。

最初以消息传递部分和电话用户部分的技术规范为主，补充了我国电话网专用的信令格式、编码和信号的配合部分，于1990年批准实施。

以后，随着我国通信技术和通信类型的发展，又多次进行了补充和扩展，该信令系统功能和业务范围不断得到扩大。

2.七号信令特点(1）最适合由数字程控交换机和数字传输设备所组成的综合数字网。

(2)能满足现在和将来传送呼叫控制、遥控、维护管理信令及处理机之间事务处理信息的要求。

（3)信令传送相当可靠。

二、GSM数字移动系统的监测接口和协议模型GSM数字移动系统由移动台(MS)、基站子系统(BSS)、网络和交换子系统(NSS)、操作维护子系统(OSS)等四个部分组成。

基站子系统(BSS)由基站收发信机(BTS)和基站控制器(BSC)两类设备组成。

网络和交换子系统(NSS)包括移动交换中心(MSC)、拜访位置寄存器(VLR)、归属位置寄存器(HLR)、监控中心(AuC)、MSC网关(GMSC)等功能部分。

Um接口是空中无线电接口，是移动台与基站收发信台(BTS)之间的通信接口，信令传输协议是GSM特有的LAPDm。

Abis接口为基站子系统的两个功能实体，即基站控制器(BSC)和基站收发信台(BTS)之间的通信接口，信令传输协议是LAPD。

BSS与移动业务交换中心MSC之间的接口为A接口，A接口基于2Mbit/s数字接口，采用14位编码的No.7信令方式。

七号信令系统概述1.1 共路信令的概念和特点我们已经知道，数字蜂窝移动通信系统由NSS 、BSS 、OSS 三大子系统和MS 组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作。

在通信系统中，我们把协调不同实体所需的信息称为信令。

信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。

GSM 系统采用七号信令系统，让我们先对七号信令系统做一简单回顾。

七号信令系统即CCS7信令系统，也就是说七号信令系统首先是共路信令系统。

那么您还记得什么是共路信令吗？1.1.1 共路信令的概念信令信道和业务信道完全分开，在公共的数据链路上以消息的形式传送所有中继线和所有通信业务的信令信息，这就是共路信令系统的基本特征。

也许图1-1会有助于您理解：交换网络交换网络信令设备信令设备公共控制公共控制交换机A 交换机B 话路数据链路图1-1 共路信令系统CCS7信令消息实际上就是通信网上各节点（比如交换机）控制处理器之间通信的数据分组，在线路（信令链路）上以分组交换的原理传送信令，因此CCS7信令网本质上为数据通信网，是一种特殊的分组交换网，它形成了一个独立的七号信令网。

在2M 一次群数字中继传输线路上，采用其中的一个时隙（64kbps ，TS0除外）作为信令信道，我们一般称为信令链路。

大部分时隙作为业务信道，比如传送话音信息时我们称为话路。

当然在模拟传输线路上也可以传送七号信令，它借助MODEM 发送信令消息，典型速率为2400bps 和4800bps 。

1.1.2 共路信令系统的特点和随路信令系统相比，共路信令系统具有以下优点：● 信道利用率高● 信令传送速度快● 信令容量大● 应用范围广泛,可支持ISDN 、移动通信、智能网等业务● 信令网与通信网分离，便于维护和管理● 可方便地扩充新的信令规范，适应未知业务发展● 但这些优点也对共路信令系统提出一些特殊要求：● 信令链路利用率高，信令链路必须有极高的可靠性● 信令系统须具有完备的信令网功能和安全性措施●信令畅通并不意味着话路畅通，共路信令系统应具有话路导通检验功能1.2 CCS7信令网信令网是逻辑上独立于通信网，专门用于传送信令的网络，只有共路信令系统才有信令网的概念。
