中国剩余电流动作断路器的应用1 原理及作用剩余电流动作断路器,其有两种组成类型: 一种是在塑壳断路器中加装漏电检测单元, 使之成为漏电保护断路器; 另一种是在小型断路器上配装漏电保护模块组成漏电保护断路器, 根据小型断路器的极数, 可构成单极、两极、三极和四极漏电保护断路器。
漏电断路器的过载和短路保护特性与同类断路器相同, 而漏电保护特性取决于漏电检测单元或漏电保护模块。
漏电保护器的基本工作原理都是利用当发生漏电故障时穿过零序电流互感器的电流的矢量和不等于零。
是基于事故状态下, 相电流矢量不等于零, 出现一个零序电流,当零序电流达到整定值, 便使脱扣器动作, 切断故障电流达到保护目的。
漏电保护器是防止低压配电系统中相线和电气装置的外露可导电部分(包括金属的设备外壳、敷设管槽等) 、装置外可导电部分(包括水、暖管和建筑物构架等) 以及大地之间因绝缘损坏引起的电气火灾和电击事故的有效措施。
目前国内低压配电系统IT 系统、TT 系统和TN 系统均具有独立的PE 线, 剩余电流动作保护器其电流互感器可包绕相线和中性线, 但不包绕PE 线, 保护器的整定值只需躲开被保护回路的正常对地泄漏电流。
由于三相不平衡电流和谐波电流在磁路内被抵消, 其动作灵敏度得以大大提高,整定电流可以毫安计。
高灵敏度的额定动作电流不超过30mA 的RCD , 还可用作直接接触电击防护的后备保护, 若用于手持式, 移动式等电击致死危险大的设备回路上, 对减少人身电击事故具有十分重要的意义。
2 在不同接地系统中的适用性低压配电系统按保护接地的形式不同可分为: IT系统、TT系统和TN 系统。
GB 14050 - 1993 对接地系统的型式代号规定如下:第一个字母表示电力系统的对地关系:T—一点直接接地;I —所有带电部分与地绝缘, 或一点经阻抗接地。
第二个字母表示装置的外露可导电部分的对地关系:T—外露可导电部分对地直接电气连接, 与电力系统的任何接地点无关;N —外露可导电部分与电力系统的接地点直接电气连接(在交流系统中, 接地点通常就是中性点) 。
乾龙电器乾龙Q L L1系列剩余电流动作断路器(指针式漏电断路器)使用说明书工厂代码:A006030产品符合:GB14048.2-2001公司通过ISO90012000国际质量体系认证杭州乾龙电器有限公司HANGZHOU QIANLONG ELECTRONIC DEVICE CO.,LTD一体式配电剩余电流综合保护装置——QLL1剩余电流动作断路器●空气断路器为主开关,分断能力大、分断时间准确。
●一体式配电综合保护,体积小,安装使用方便。
●动作值固定分档可调,操作简易,能适应各地用户、各种环境,按需设定。
●电源侧断零(中性线)保护:防止三相四线制供电线路中性线断线时因三相负荷不平衡而造成相电压大幅度变化的现象。
●电源侧缺相保护:防止三相电机缺相运行,电机烧坏的现象。
●可设控制接口:能进行远距离控制。
●集过载保护、短路保护、缺相欠压保护、剩余电流保护、漏电报警指示、断零线保护、重合闸于一体,特别适应城乡电网各级综合保护。
●剩余电流动作值档位多,范围大,I△n从50mA到1000mA设多个档位供用户选择。
1、概述:QLL1系列剩余电流动作断路器的设计思路来源于市场,来源于用户,来源于农网改造第一线,是本公司近年为适应我国农村安全用电实际环境而研制开发的专利产品,使用简便、经济实用,为国内首创。
2002年由国家经贸委授予“国家重点产品”证书,2003年由浙江省科协等单位授予“浙江省优秀科技产品”证书。
QLL1系列剩余电流动作断路器即剩余电流综合保护器(以下简称漏电断路器)是集剩余电流继电器、空气断路器及交流接触器的功能于一体的多功能漏电断路器。
适用于三相四线中性点直接接地的低压电网,用来对人身触电危险提供间接接触保护,也可对线路或用电设备的接地故障、过电流、短路、欠电压及缺相和断零等进行保护。
2、特点:2.1功能多不但具有剩余电流、欠压、过电流、短路的保护功能。
还有缺相、断零保护以及自动重合闸、剩余电流显示、动作状态指示等实用功能。
正泰NM2LC剩余电流保护断路器说明书ANM2LC 剩余电流保护断路器NM2LC剩余电流动作断路器是具有剩余电流保护继电器、塑壳断路器于⼀体并具有过载保护、短路保护、过压保护、⽋压保护、缺相保护、错相保护、断零保护、浪涌保护、⾃动重合闸、通讯功能的综合智能化剩余电流动作断路器。
适⽤于配电变压器低压侧三相四线中性点直接接地(TT)的低压电⽹,⽤来对⼈⾝触电危险提供间接接触保护,也可对线路或⽤电设备的接地故障、过电流、短路、⽋电压、过电压、缺相和电源侧断零线等进⾏保护。
⼀体式剩余电流动作断路器具有体积⼩、安装使⽤⽅便、动作值固定分档可调、操作简单等特点,能适⽤各地⽤户、各种环境需求,特别适合国家城农⽹JP柜改造或新建项⽬。
3.1 环境温度:除满⾜-5℃~+40℃国标要求的温度范围外,还可在-25℃~+70℃等极限环境温度下可靠运⾏。
3.2 最⾼温度为 40℃时,空⽓的相对湿度不超过50%,最湿⽉的⽉平均最低温度不超过25℃时,该⽉的⽉平均最⼤相对湿度不超过90%,⽇平均最⼤相对湿度不超过95%,并考虑到因温度变化发⽣在产品表⾯上的凝露。
3.3 安装地点的海拔不超过2000 ⽶,在⾼海拔地区应降容使⽤,建议每升⾼海拔1000⽶,降低容量10%。
3.4 污染等级:3级3.5 安装类别:Ⅲ3.6 安装场所的外磁场在任何⽅向不超过地磁场的5倍;⽆爆炸性、腐蚀性⽓体;⽆⾬雪侵袭;⼲燥、通风。
3 正常⼯作条件和安装条件4 特点4.1 多功能:具有长延时、短延时和瞬时三段保护以及剩余电流保护功能外,还具有过压保护、⽋压保护、缺相保护、错相保护、断零保护、浪涌保护、⾃动重合闸、通讯等功能。
可显⽰额定电流、负荷电流、三相电源电压、剩余电流整定值、电⽹剩余动作电流等参数;可进⾏跳闸类型(剩余电流、闭锁、过载、⽋压、过压、缺相)识别、显⽰,并可存储、查询、删除。
4.2 ⼩体积:集剩余电流保护、过电流保护、⾃动重合闸功能于⼀体,体积⼩、功能全,较市场常规类产品体积减⼩20%,可减⼩产品在柜内的安装空间。
剩余电流断路器知识剩余电流断路器知识在低压电网中安装剩余电流动作保护器(以下称为剩余电流保护器)是防止人身触电、电气火灾及电气设备损坏的一种有效的防护措施。
世界各国和国际电工委员会通过制订相应的电气安装规程和用电规程在低压电网中大力推广使用剩余电流动作保护器。
我国的剩余电流保护器是从70年代中期开始发展,并首先在农村低压电网中推广应用的,经过80年代到90年代的不断完善和发展已形成一个品种完善、规格齐全,符合IEC国际标准的剩余电流保护器的产品系列。
在低压电网的安全保护中,尤其是农村低压电网的安全保护中发挥了重要的作用。
2 剩余电流保护器的分类2.1 根据动作方式分2.1.1 电磁式剩余电流保护器零序电流互感器的二次回路输出电压不经任何放大,直接激励剩余电流脱扣器,称为电磁式剩余电流保护器,其动作功能与线路电压无关。
2.1.2 电子式剩余电流保护器零序电流互感器的二次回路和脱扣器之间接入一个电子放大线路,互感器二次回路的输出电压经过电子线路放大后再激励剩余电流脱扣器,称为电子式剩余电流保护器,其动作功能与线路电压有关。
电磁式和电子式剩余电流保护器的性能比较如表1所示。
2.2 根据剩余电流保护器的功能分2.2.1 剩余电流断路器剩余电流断路器是检测剩余电流,将剩余电流值与基准值相比较,当剩余电流值超过基准值时,使主电路触头断开的机械开关电器。
剩余电流断路器带有过载和短路保护,有的剩余电流断路器还可带有过电压保护。
2.2.2 剩余电流继电器剩余电流继电器是检测剩余电流,将剩余电流值与基准值相比较,当剩余电流值超过基准值时,发出一个机械开闭信号使机械开关电器脱扣或声光报警装置发出报警的电器。
剩余电流继电器常和交流接触器或低压断路器组成剩余电流保护器,作为农村低压电网的总保护开关或分支保护开关使用。
2.2.3 移动式剩余电流保护器移动式剩余电流保护器是由插头、剩余电流保护装置和插座或接线装置组成的电器,它包括剩余电流保护插头、移动式剩余电流保护插座、剩余电流保护插头插座转换器等,用来对移动电器设备提供漏电保护。

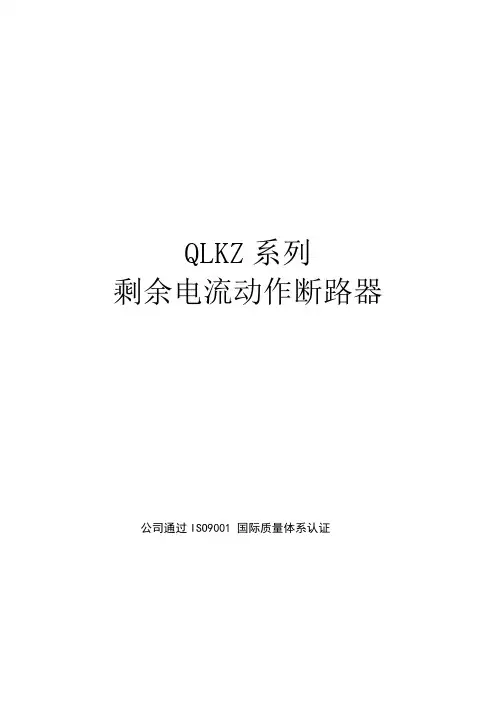

QLKZ系列剩余电流动作断路器公司通过ISO9001 国际质量体系认证QLKZ剩余电流动作断路器使用说明书1.概述:QLKZ系列剩余电流动作断路器,是一种具有智能化数字编程控制电路的最新低压断路器。
它适用于交流50Hz、额定电压380V,额定电流630A以下的低压电网。
可作为线路的过载、短路保护之用,也可作为调控各相负载,实施负荷管理等不频繁转换之用。
2.特点:采用单片微处理器组成智能化控制电路。
主回路额定电流和各相负荷控制电流,可按需进行调节和设置。
该剩余电流动作断路器设置普通型和负荷控制型两种模式,既可按变压器的大小按需设定额定电流,又可按需调控用户用电负荷,做到有序用电。
能监测各相负荷,并自动显示额定电流。
按“显示”按钮,会依次显示额定电流、剩余电流、各相实时负载电流、各相负荷控制电流等参数。
而且因超限或过载跳闸时能显示超限或过载相的跳闸电流。
该剩余电流动作断路器具有过载短路、缺相欠压、断零(电源侧中性线断开)、报警等多种保护功能。
零序互感器与主机采用航空插头可靠连接,方便用户使用。
停电时,断路器能自动跳闸。
停电后来电或缺相欠压恢复正常电压后具有自动复位合闸功能。
具有外接控制接口,可进行远距离复位控制和分闸控制。
设有自动和手动操作转换旋钮,既能自动分合闸亦可手动分合闸。
3、正常工作条件:环境温度 -5℃~+40℃相对空气湿度大气的相对湿度:在周围空气温度+40℃时,不超过50%;在较低温度下可以有较高的湿度;在最湿月的月平均最低温度为+25℃时,该月的平均相对湿度不超过90%,并考虑到因温度变化发生在产品表面上的凝露。
海拔高度不超过2000m污染等级 3级安装类别Ⅲ周围磁场:安装场所的外磁场在任何方向不超过地磁场的5倍。
4、型号说明壳架等级电流(100A、250A、630A)智能型:)、控制电流可调,各相负荷控制电流可按需设置。
具有过载短路、缺相欠压保护和外接控制、自动合闸等功能;)、装接零序互感器后,有剩余电流动作保护功能;)、设置负控模式后,对用户有负荷控制功能。

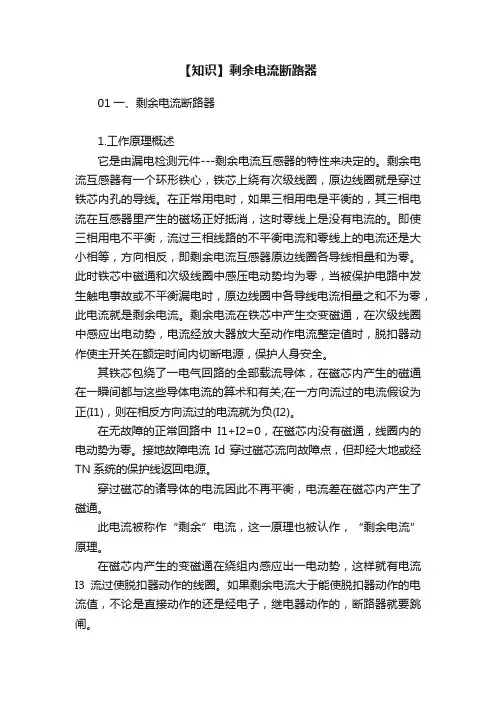

【知识】剩余电流断路器01一、剩余电流断路器1.工作原理概述它是由漏电检测元件---剩余电流互感器的特性来决定的。
剩余电流互感器有一个环形铁心,铁芯上绕有次级线圈,原边线圈就是穿过铁芯内孔的导线。
在正常用电时,如果三相用电是平衡的,其三相电流在互感器里产生的磁场正好抵消,这时零线上是没有电流的。
即使三相用电不平衡,流过三相线路的不平衡电流和零线上的电流还是大小相等,方向相反,即剩余电流互感器原边线圈各导线相量和为零。
此时铁芯中磁通和次级线圈中感压电动势均为零,当被保护电路中发生触电事故或不平衡漏电时,原边线圈中各导线电流相量之和不为零,此电流就是剩余电流。
剩余电流在铁芯中产生交变磁通,在次级线圈中感应出电动势,电流经放大器放大至动作电流整定值时,脱扣器动作使主开关在额定时间内切断电源,保护人身安全。
其铁芯包绕了一电气回路的全部载流导体,在磁芯内产生的磁通在一瞬间都与这些导体电流的算术和有关;在一方向流过的电流假设为正(I1),则在相反方向流过的电流就为负(I2)。
在无故障的正常回路中I1+I2=0,在磁芯内没有磁通,线圈内的电动势为零。
接地故障电流Id穿过磁芯流向故障点,但却经大地或经TN系统的保护线返回电源。
穿过磁芯的诸导体的电流因此不再平衡,电流差在磁芯内产生了磁通。
此电流被称作“剩余”电流,这一原理也被认作,“剩余电流”原理。
在磁芯内产生的变磁通在绕组内感应出一电动势,这样就有电流I3流过使脱扣器动作的线圈。
如果剩余电流大于能使脱扣器动作的电流值,不论是直接动作的还是经电子,继电器动作的,断路器就要跳闸。
2.智能剩余电流保护继电器具有自动判别电网泄漏电流的功能,当电网泄漏电流增大时,继电器能把动作电流自动调到上档的动作值。
当电网泄漏电流减小时,又自动回复到下档动作值。
中国目前剩余电流继电器主要是在农村低压电网中使用,剩余电流继电器与交流接触器组合成剩余电流保护器作为主干线或分支线路的漏电保护装置。

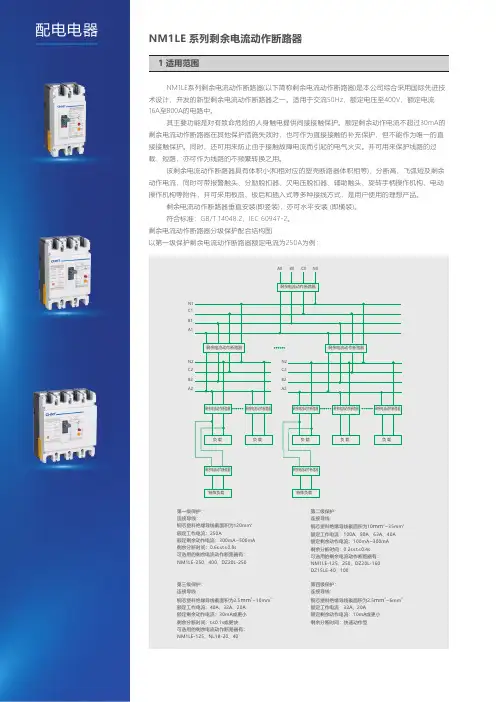

NM1LE 系列剩余电流动作断路器(以下简称剩余电流动作断路器)是本公司综合采用国际先进技术设计、开发的新型剩余电流动作断路器之一。
适用于交流50Hz ,额定电压至400V ,额定电流16A 至800A 的电路中。
其主要功能是对有致命危险的人身触电提供间接接触保护。
额定剩余动作电流不超过30mA 的剩余电流动作断路器在其他保护措施失效时,也可作为直接接触的补充保护,但不能作为唯一的直接接触保护。
同时,还可用来防止由于接触故障电流而引起的电气火灾。
并可用来保护线路的过载、短路,亦可作为线路的不频繁转换之用。
该剩余电流动作断路器具有体积小(和相对应的塑壳断路器体积相等)、分断高、飞弧短及剩余动作电流,同时可带报警触头、分励脱扣器、欠电压脱扣器、辅助触头、旋转手柄操作机构、电动操作机构等附件,并可采用板前、板后和插入式等多种接线方式,是用户使用的理想产品。
剩余电流动作断路器垂直安装(即竖装),亦可水平安装 (即横装)。
符合标准:GB /T 14048.2、IEC 60947-2。
剩余电流动作断路器分级保护配合结构图以第一级保护剩余电流动作断路器额定电流为250A 为例:NM1LE系列剩余电流动作断路器N M 1 LE-□/□□□□□□□□□* 四极断路器的中性极(N )型式分四种:A 型: N 极不安装过电流脱扣元件,且N 极始终接通,不与其它三极一起合分;B 型: N 极不安装过电流脱扣元件,且N 极与其它三极一起合分(N 极先合后分);C 型: N 极安装过电流脱扣元件,且N 极与其它三极一起合分(N 极先合后分);D 型: N 极安装过电流脱扣元件,且N 极始终接通,不与其它三极一起合分。
四极断路器的N 极保护类型*用途代号:配电保护无代号;电动机保护用“2表示”脱扣器方式及附件代号(见表1)极数:2:二极;3:三极;4:四极操作方式代号:手柄直接操作无代号;转动手柄操作用“Z ”表示;电动操作用“P ”表示短路分断能力级别代号:标准型用表示较高型用“H ”表示“S ”;壳架等级额定电流特殊派生代号(电子式剩余电流动作断路器)设计代号塑料外壳式断路器企业特征代号报警型式代号不带剩余电流报警模块无代号;带剩余电流报警模块用“J ”表示:剩余电流动作特性代号:非延时性无代号;延时型用“Y ”表示派生代号:常规产品无代号;透明盖产品用“T ”表示(仅适用于NM 1LE -125、250四极产品)左装手柄右装注:报警触头● 分励脱扣器■辅助触头○欠压脱扣器▲括号内带Y的代号(如210Y)表示带有延时功能的分励脱扣器,动作延时时间0.5s~2s,控制电压AC240V/AC400V。
选型指南注:有30mA 这档时,不带延时功能单卖附件200-AC380:380V AC 208308报警触头DC24:24V DC 210310分励脱扣器AC220:220V AC220320辅助触头(1开1闭)228328辅助触头+报警触头240340分励脱扣器+辅助触头CDM1L-10030,100,300,500CDM1L-22530,100,300,500CDM1L-400100,300,500CDM1L-800300,500,10000.1s, 0.2s, 0.3s, 0.4s, 0.5s, 0.6s, 1s, 2s 572二级配电CDM1L剩余电流动作断路器提供过载和短路保护,也可以仅提供短路保护提供各种附件,满足更多保护功能满足不同客户的需求额定电流16A~800A ,分断能力L,M 型,保护极数有3极,4极产品全系列具有隔离功能,手柄可靠OFF 位置提供剩余电流保护,保护动作电流可调,动作时间可定制产品特征573B 二级配电技术参数注:4P 有4种类型A 型N 极不安装过电流脱扣元件,且N 极始终接通,不与其它三极一起合分B 型N 极不安装过电流脱扣元件,且N 极与其它三极一起合分(N 极先合后分)C 型N 极安装过电流脱扣元件,且N 极与其它三极一起合分(N 极先合后分)D 型N 极安装过电流脱扣元件,且N 极始终接通,不与其它三极一起合分CDM1L L 型产品可选:4极A 型CDM1L M 型产品可选:4极A 型、B 型、C 型、D 型574二级配电结构示意图附件CDM1L 剩余电流动作断路器575B 二级配电分励脱扣器当控制电压大于0.7×Us 时,使断路器脱扣 断路器通过分励脱扣器脱扣后,可就地复位注:当采用额定控制电源电压DC24V 规格分励脱扣器时,铜导线最大长度(两根导线中每根长度)须满足右表条件注:当不满足上述表中要求时,推荐采用下图进行分励控制回路设计辅助触头接在开关电器辅助电路中并由该开关电器用机械方式操作的触头附件功能576二级配电报警触头报警触头:与断路器连接在一起的仅在断路器脱扣时才动作的辅助触头漏电报警模块注:漏电报警模块有二种工作方式,用户根据需要可在订货时说明; Ⅰ:当发生漏电时,漏电报警模块发出信号,同时断路器脱扣, Ⅱ:当发生漏电时,漏电报警模块发出信号,但断路器不脱扣。
在低压电网中安装剩余电流动作保护器(以下称为剩余电流保护器)是防止人身触电、电气火灾及电气设备损坏的一种有效的防护措施。
世界各国和国际电工委员会通过制订相应的电气安装规程和用电规程在低压电网中大力推广使用剩余电流动作保护器。
我国的剩余电流保护器是从70年代中期开始发展,并首先在农村低压电网中推广应用的,经过80年代到90年代的不断完善和发展已形成一个品种完善、规格齐全,符合IEC国际标准的剩余电流保护器的产品系列。
在低压电网的安全保护中,尤其是农村低压电网的安全保护中发挥了重要的作用。
2 剩余电流保护器的分类2.1 根据动作方式分2.1.1 电磁式剩余电流保护器零序电流互感器的二次回路输出电压不经任何放大,直接激励剩余电流脱扣器,称为电磁式剩余电流保护器,其动作功能与线路电压无关。
2.1.2 电子式剩余电流保护器零序电流互感器的二次回路和脱扣器之间接入一个电子放大线路,互感器二次回路的输出电压经过电子线路放大后再激励剩余电流脱扣器,称为电子式剩余电流保护器,其动作功能与线路电压有关。
电磁式和电子式剩余电流保护器的性能比较如表1所示。
2.2 根据剩余电流保护器的功能分2.2.1 剩余电流断路器剩余电流断路器是检测剩余电流,将剩余电流值与基准值相比较,当剩余电流值超过基准值时,使主电路触头断开的机械开关电器。
剩余电流断路器带有过载和短路保护,有的剩余电流断路器还可带有过电压保护。
2.2.2 剩余电流继电器剩余电流继电器是检测剩余电流,将剩余电流值与基准值相比较,当剩余电流值超过基准值时,发出一个机械开闭信号使机械开关电器脱扣或声光报警装置发出报警的电器。
剩余电流继电器常和交流接触器或低压断路器组成剩余电流保护器,作为农村低压电网的总保护开关或分支保护开关使用。
2.2.3 移动式剩余电流保护器移动式剩余电流保护器是由插头、剩余电流保护装置和插座或接线装置组成的电器,它包括剩余电流保护插头、移动式剩余电流保护插座、剩余电流保护插头插座转换器等,用来对移动电器设备提供漏电保护。
剩余电流动作继电器工作原理剩余电流动作继电器是一种电气保护装置,广泛应用于低压配电系统中,能够检测和保护人身安全和设备运行的稳定性。
其工作原理是通过检测电路中的剩余电流大小来判断是否存在漏电故障,并在发现故障时迅速切断电路,以达到保护设备和人身安全的目的。
剩余电流动作继电器由两个主要部分组成:感应元件和动作元件。
感应元件通常是一个铁芯线圈,在通电时会产生磁场。
当有漏电故障时,漏流会通过线圈产生磁场,使得线圈中的铁芯磁化。
当漏流超过预设值时,铁芯就会饱和,导致线圈中的感应电流急剧上升,从而触发动作元件。
动作元件通常是一个开关机构,它能够在接收到感应元件信号后迅速切断电路。
具体来说,在正常情况下,动作元件处于关闭状态,使得整个回路可以正常工作。
但是一旦检测到漏流超过预设值,感应元件就会触发动作元件,使其切断电路。
这样就能够迅速切断电路,保护设备和人身安全。
剩余电流动作继电器的主要优点是能够检测非常小的漏电故障,从而有效地保护设备和人身安全。
此外,它还具有以下几个特点:1. 灵敏度高:剩余电流动作继电器能够检测到非常小的漏电故障,通常为几毫安(mA)级别。
2. 可靠性高:由于其结构简单、工作原理稳定可靠,因此在使用过程中不易出现误动作或误报警。
3. 安装方便:剩余电流动作继电器体积小、重量轻,安装简便,不需要额外的控制线路。
4. 维护成本低:由于其结构简单、可靠性高,在使用过程中无需特殊维护。
总之,剩余电流动作继电器是一种重要的保护装置,在低压配电系统中应用广泛。
通过检测漏流大小来判断是否存在漏电故障,并在发现故障时迅速切断电路,以达到保护设备和人身安全的目的。
适用范围1剩余电流动作断路器NL1-63NL1-63剩余电流动作断路器(不带过电流保护)适用于交流50/60Hz额定电压两极230V,四极400V,额定电流至63A线路中, 当人身触电或电网泄漏电流超过规定值时,剩余电流动作断路器能在极短的时间内迅速切断故障电源,保护人身及用电设备的安全,亦可作为线路的不频繁转换及电动机的不频繁起动之用。
产品适用于工业、商业、高层和民用住宅等各种场所。
产品获得CCC,SEMKO,CE,ESC,RCC,FIMKO,PCT及乌克兰等国内外认证。
产品符合GB16916.1、IEC61008-1标准。
N L 1-63壳架等级额定电流 设计序号电磁式剩余电流动作断路器 企业特征代号23型号及含义主要规格及技术参数3.1 主要规格:3.1.1 按额定电流In分:25A、40A、63A。
3.1.2 按额定剩余动作电流I △n分:0.03A、0.1A、0.3A。
3.1.3 按极数分:a.两极剩余电流动作断路器;b.四极剩余电流动作断路器。
3.2 技术参数:3.2.1 额定接通和分断能力Im:500A(In=25A,40A);630A(In=63A)3.2.2 额定剩余接通和分断能力I △m:500A(In=25A,40A);630A(In=63A)3.2.3 额定限制短路电流Inc:6000A;3.2.4 额定限制剩余短路电流I △c:6000A;3.2.5 额定剩余不动作电流I △no:0.5I △n;3.2.6 剩余电流动作分断的时间(见表1)。
0.03、0.1、0.325、40、633.2.7 机械电气寿命:剩余电流动作断路器应能承受表2规定的循环次数。
40、63200020003.2.8 绝缘耐冲击电压性能:a.各极连接在一起与中性极之间能承受峰值为6000V的冲击电压;b.各极与中性极连接在一起和金属支架之间能承受峰值为8000V的冲击电压。
表10.10.080.040.04最大分断时间2000100024012044.1 不用辅助电源,克服了电子式产品抗干扰性差、受电网电压波动影响大和因中性线断开保护 的缺陷,拓宽了剩余电流保护范围。
