正泰DZ47断路器正泰DZ47断路器即小型断路器，俗称空气开关，是塑料外壳式断路器的一种。

DZ47断路器适用于照明配电系统(C型)或电动机的配电系统(D型),主要用于交流50Hz/60Hz，单极220V，二、三、四极400V，电流至60A的线路中起过载、短路保护，同时也可以在正常情况下不频繁地通断电器装置和照明线路。

当线路中工作电流超过额定电流、短路、失压等情况下，DZ47断路器自动切断电路防止电气火灾的发生。

符合标准：IEC60898-1 / GB10963.1符合认证：CCC，RoHS 认证产品特点1、分段能力较高2、脱口迅速3、外形小巧、安放在家用pz30配电箱中，为家庭装修节省时间和精力。

4、采用进口高阻燃及耐冲击塑料制成.5、节能环保。

6、使用寿命长。

型号及其含义以：DZ47-60为例DZ:塑壳外壳式断路器47：设计序号60：壳架等级额定电流如图所示：技术参数额定电流（A）：1，2，3，4，5，6，8，10，13，16，20，25，32，40，50，63额定工作电压：230/440V AC冲击耐受电压：4kV机械寿命：10000次电气寿命：4000次正常工作条件环境温度：-5℃-+40℃，24小时内平均值不超过35℃海拔高度：安装地点的海拔不超过2000m安装规格如下：附件OF辅助触头，SD报警触头，MX+OF分励脱扣器脱扣特性B型曲线保护短路电流较小的负载（如电源、长电缆等）脱扣特性：瞬时脱扣范围(3～5) InC型曲线保护常规负载和配电线缆脱扣特性：瞬时脱扣范围(5～10) InD型曲线保护起动电流大的冲击性负荷(如变压器等)脱扣特性：瞬时脱扣范围(10～14) In。

正泰剩余电流动作断路器说明书

正泰剩余电流动作断路器说明书
本申请认证单元所覆盖的产品型号规格及相关情况说明： 见附页 1
主检：
日期：2018. 12.20
审核：
日期：2018. 12.20
签发：
日期：2018. 12.20
备注：
变更项目 见附页2，附页3
原证书编号 原测试报告编号
原检测单位
变更前 见附页2，附页3 2015010307829325 00901-A2018CCC0307-2936463 上海电器设备检测所有限公司
生产者：浙江正泰电器股份有限公司 生产者地址：浙江省乐清市北白象镇正泰工 业园区正泰路 1 号
样品数量：21 台 样品来源：工厂送样 收样日期：2018-11-19
生产企业：浙江正泰电器股份有限公司 生产企业地址：浙江省乐清市北白象镇正泰 工业园区正泰路 1 号
完成日期：2018-12-06
试验结论：依据 GB/T 16917.1-2014 ，GB/T 16917.22-2008 检验合格
（检测机构名称、盖章） 2018 年 12 月 20 日
变更后 见附页2，附页3
TRF01C-012.55-2007
2010-10-21
报告编号：00901-A2018CCC0307-3041592
第 2 页 共 34 页
附页 1：
NXBLE-63, NXBLG-63,NXBLE-63H,NXBLE-63ZB Uimp:4kV； Ui:500V； Ue: AC220V/230V/240V（1P+N,2P）;AC380V/400V/415V（3P,3P+N,4P）； In: 6A,10A,16A,20A,25A,32A,40A,50A,63A； 瞬时脱扣特性：NXBLE-63,NXBLE-63H,NXBLE-63ZB:B 型,C 型,D 型；

正泰系列断路器说明书

正泰系列断路器说明书

断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。

三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法单极1P：220V切断火线双极2P：220V火线与零线同时切断双极1P+N：220V相线+中性线同时切断3P:380V三相线全部切断三级4P：380V三相火线一相零线全部切断。

四级家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。

而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。

注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

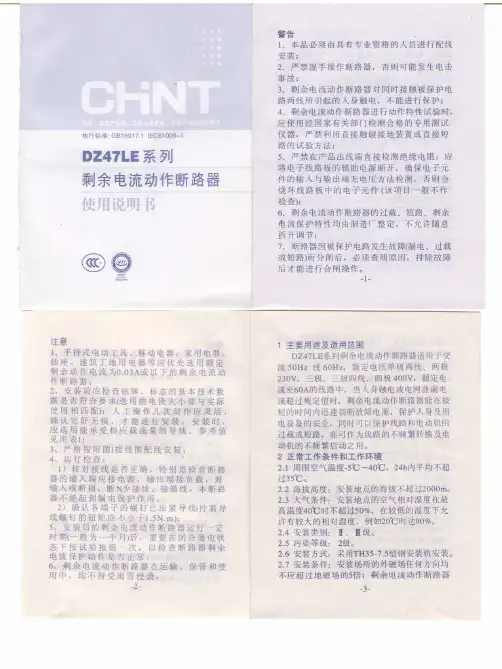

DZ47LE系列 剩余电流动作断路器 说明书

DZ47LE系列 剩余电流动作断路器 说明书
0.5 1 2 3 4 5 7 10 16 20 30 50 70 100 200
I/In
D型
10000 5000
1h 2000 1000
500
200
100 50
20 10 5
t(s)
2 1 0.5
0.2 0.1 0.05
0.02 0.01 0.005 0.002 0.001
0.5 1 2 3 4 5 7 10 16 20 30 50 70 100 200
手柄向上为接通电源位置；安装处应无显著冲击和振动。 3.7 接线方式：用螺钉压紧接线。
4 主要参数及技术性能
4.1 主要规格： 4.1.1 额定电流(In)：壳架等级电流32A为：6A、10A、16A、20A、25A、32A；
壳架等级电流63A为：6A、10A、16A、20A、25A、32A、40A、50A、60A； 4.1.2 额定剩余动作电流I△n：0.03A、0.05A、0.1A、0.3A； 4.1.3 按极数和电流回路分为： a.单极两线剩余电流动作断路器(1P+N)； b.两极剩余电流动作断路器(2P)； c.三极剩余电流动作断路器(3P)； d.三极四线剩余电流动作断路器(3P+N)； e.四极剩余电流动作断路器(4P)； 4.1.4 按瞬时脱扣器特性分：
脱扣
脱扣 脱扣 不脱扣 脱扣 不脱扣 脱扣
备注
电流在5s内稳定 上升到规定值 In≤32A In＞32A C型
D型
4.2.7 机械电气寿命： 电气寿命：2000次，COSφ=0.85～0.9； 机械寿命：2000次； 操作频率：In≤25A 240次/h； In＞25A 120次/h；
4.2.8 绝缘耐冲击电压性能 各极连接在一起与中性极之间能承受峰值为6000V的冲击电压； 各极与中性极连接在一起和金属支架之间能承受峰值为8000V的冲击电压。

正泰产品系列类别剖析

正泰产品系列类别剖析
电压互感器
型电压互感器
JDZ-1、JDG4-0.5、JDZ6-1
限流电抗器
型限流电抗器
XD1
开关电器类
刀开关
系列隔离开关
NH50D、NH50S
系列电动式和手动式大电流刀开关
HD13、
系列开启式刀开关及刀形转换开关
HD、HS
系列保护型开启式刀开关
ND11B、NS11B
隔离开关
系列隔离开关
NH1、NH40、
指示灯
信号灯
ND9
信号灯
系列信号灯（安装尺寸D22/D25）
ND1、ND16
焊接设备类
交流弧焊机
系列交流弧焊机
BX1、BX3、BX6
直流弧焊机
系列直流弧焊机
ZX5、ZX6、ZX5G
系列逆变式直流电焊机
ZX7
系列交直流弧焊机
ZXE1
电阻弧焊机
系列脚踏时控点焊机
DN
系列对焊机
UN1
自动半自动弧焊机
系列CO2气体保护弧焊机
JL10、20、30
系列静态时间继电器
JSS-10、20、30
系列静态信号继电器
JX-10、20、30
系列静态电压继电器
JY-10、20、30
反时限过流继电器
JGL
定时限过流继电器
JSL
型时间继电器
SS-94
系列直流电磁继电器
JT3
系列过电流延时继电器
JL12
系列交直流电流继电器
JL14、JL15、JL18
系列保持中间继电器
DZB-10B、
系列时间继电器
DS-20、DS-30、DS-110、120、
系列电压继电器

正泰电器常用断路器型号

正泰电器常用断路器型号
630、800、1000
DW15-1600A
1600
DW15-2500A
1600、2000、2500
DW15-4000A
2500、3000、4000
DW16系列万能式断路器
DW16-630A
200、250、315、400、630
杠杆电磁式
DW16-1000A
1000
电动电磁式
DW16-1600A
1600
DZ158-100 1P
63-100
?
DZ158-100 2P
?
DZ158-100 3P
?
DZ158-100 4P
?
NB1系列塑料外壳式断路器
NB1-63 1P
1-63
?
NB1-63 2P
?
NB1-63 3P
?
NB1-63 4P
?
DZ253系列塑料外壳式断路器
DZ253-125N/3300
10-125
?
DZ20LE-630/3N300
400-630
?
DZ20LE系列漏电断路器
DZ267LE-32
6-32
?
DZ47LE系列漏电断路器
DZ47LE-32 1PN
6-32
?
DZ47LE-32 2P
?
DZ47LE-32 3P
?
DZ47LE-32 3PN
?
DZ47LE-32 4P
?
DZ47LE-63 1PN
?
DZ158LE-100 4P
?
NB1LE系列漏电断路器
NB1L-63 1PN
50、63
?
NB1L-63 2P
?
NB1L-63 3P

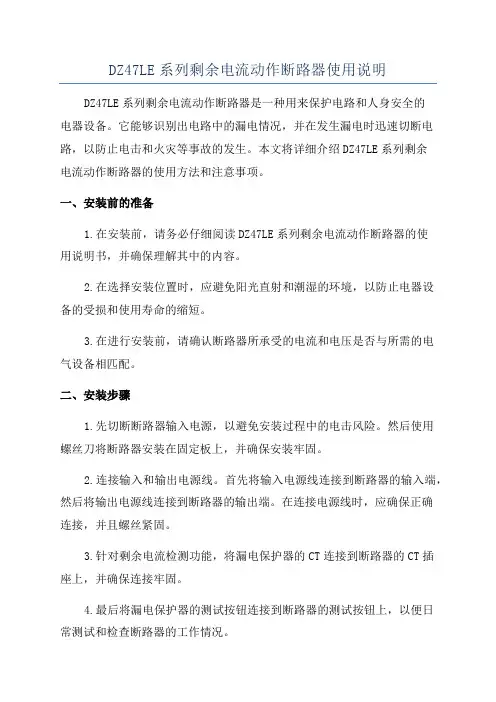

DZ47LE系列剩余电流动作断路器使用说明
