管式加热炉的炉型选择基本原则

2024年管式加热炉安全管理规定____年管式加热炉安全管理规定第一章总则第一条为了保障管式加热炉的安全运行，预防事故发生，保护工作人员的生命财产安全，制定本规定。

第二条本规定适用于所有使用管式加热炉的单位和个人。

第三条管式加热炉在使用过程中，必须严格按照相关法律法规的规定进行管理，并遵守本规定的要求。

第二章管式加热炉的选择和购买第四条购买管式加热炉前，必须确保该设备符合国家标准的要求，并具有相应的产品质量检测报告。

第五条根据工作需要选择合适的管式加热炉，必须确保设备的规格、型号、容量等符合生产工艺要求。

第六条在选择供应商时，要重点考察其生产能力、质量控制体系、售后服务等方面的情况，并签订明确的采购合同。

第三章管式加热炉的安装和调试第七条管式加热炉的安装必须由具备相应资格的专业人员进行，确保设备安装牢固、接线正确、通风良好。

第八条在安装过程中，必须合理规划设备所在位置和所需的安全通道，确保设备周围没有易燃、易爆物品。

第九条完成安装后，必须进行设备的调试和试运行，并记录操作过程中的重要参数和问题。

第四章管式加热炉的日常维护和保养第十条管式加热炉的日常维护和保养工作必须由专人负责，并制定相应的维护保养计划。

第十一条定期检查设备的通风系统、电器设备、管道连接等，及时发现和处理隐患，确保设备的安全运行。

第十二条定期清洁设备的加热管和炉膛，保持设备的工作状态良好，防止灰尘和脏物对设备的影响。

第十三条每次开机前，必须进行设备的检查，确保设备工作正常，无泄漏和故障。

第五章管式加热炉的安全操作和使用第十四条使用管式加热炉的工作人员必须按照相关操作规程进行操作，并具备相关的操作技能和岗位培训证书。

第十五条工作人员在操作过程中，必须遵守设备操作规程，严禁擅自调整设备参数和关闭安全保护装置。

第十六条在使用过程中，必须配备相应的防护设备和防护用品，并定期检查其完好性和有效性。

第十七条维修、保养和清洁设备时，必须切断电源，并在相应位置标识禁止操作和高温区域。

U形管式换热器是一种常用的换热设备，其结构简单、换热效率高，广泛应用于化工、石油、电力等工业领域。

本文将从型式和基本参数两个方面对U形管式换热器进行介绍。

一、型式1. 单U管式换热器单U管式换热器是最简单的一种型式，其U形管只有一根，并且通过管板上的单侧进出口管束进行热交换。

适用于换热量小、压力低的场合。

2. 双U管式换热器双U管式换热器有两个并排的U形管，各自通过管板上的进出口进行热交换。

其结构相对复杂，但换热效率更高，能够承受更高的压力和温度。

适用于换热量大、压力高的场合。

3. 四通管式换热器四通管式换热器是在U形管两端分别连接两根直管，形成四通管结构，通过这种结构可以更方便地进行清洗和维护。

四通管结构也使得换热器的使用寿命更长。

二、基本参数1. 管束数目管束数目是指U形管束的数量，不同的使用场合要求不同的管束数目，一般情况下，管束数目越多，换热效率越高，但同时也会增加设备的成本和维护难度。

2. 材质U形管式换热器的材质一般为碳钢、不锈钢、合金钢等，根据工作介质的特性和工作条件的要求选择合适的材质，以确保设备的安全稳定运行。

3. 温度和压力温度和压力是决定U形管式换热器工作参数的重要因素，根据工作介质的温度和压力要求选择适当的换热器型号和材质，确保在工作过程中设备能够稳定运行。

4. 面积换热器的换热面积直接影响了其换热效率，根据需要确定换热面积大小，一般情况下，换热面积越大，换热效率越高。

U形管式换热器的型式和基本参数是决定其工作性能和应用范围的关键因素，正确选择合适的型式和基本参数对于设备的稳定运行和高效工作至关重要。

在实际应用中，根据具体使用场合和工艺要求，认真选择合适的U形管式换热器型式和基本参数，才能更好地发挥其换热效果。

U形管式换热器作为一种常见的换热设备，其结构简单，运行稳定，换热效率高，因此在工业生产中得到了广泛的应用。

本文将继续对U形管式换热器的工作原理、优缺点和应用领域等方面进行扩写，并对其未来发展趋势进行分析。

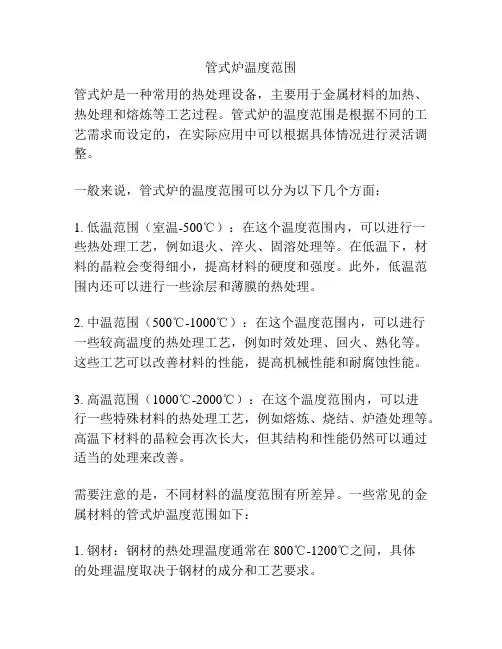

管式炉温度范围管式炉是一种常用的热处理设备，主要用于金属材料的加热、热处理和熔炼等工艺过程。

管式炉的温度范围是根据不同的工艺需求而设定的，在实际应用中可以根据具体情况进行灵活调整。

一般来说，管式炉的温度范围可以分为以下几个方面：1. 低温范围（室温-500℃）：在这个温度范围内，可以进行一些热处理工艺，例如退火、淬火、固溶处理等。

在低温下，材料的晶粒会变得细小，提高材料的硬度和强度。

此外，低温范围内还可以进行一些涂层和薄膜的热处理。

2. 中温范围（500℃-1000℃）：在这个温度范围内，可以进行一些较高温度的热处理工艺，例如时效处理、回火、熟化等。

这些工艺可以改善材料的性能，提高机械性能和耐腐蚀性能。

3. 高温范围（1000℃-2000℃）：在这个温度范围内，可以进行一些特殊材料的热处理工艺，例如熔炼、烧结、炉渣处理等。

高温下材料的晶粒会再次长大，但其结构和性能仍然可以通过适当的处理来改善。

需要注意的是，不同材料的温度范围有所差异。

一些常见的金属材料的管式炉温度范围如下：1. 钢材：钢材的热处理温度通常在800℃-1200℃之间，具体的处理温度取决于钢材的成分和工艺要求。

2. 铝合金：铝合金的热处理温度范围在300℃-500℃之间，具体的温度和时间取决于合金的成分和处理要求。

3. 铜材：铜材的热处理温度范围在400℃-800℃之间，具体的温度和时间取决于铜材的成分和工艺要求。

4. 镍基合金：镍基合金的热处理温度范围在800℃-1100℃之间，具体的温度和时间取决于合金的成分和处理要求。

总之，在管式炉的应用中，温度范围的选择需要充分考虑到材料的特性、工艺要求和设备实际情况。

根据不同的需求，可以通过调整炉温和时间来实现对材料的加热、热处理和熔炼等过程的控制。

管式加热炉的种类（1)：箱式炉各种管式加热炉通常可按外形或用途来分类.按外形分类:按外形大致上分为以下四类:箱式炉、立式炉、圆筒炉、大型方炉.这种划分法系按辐射室的外观形状，而与对流室无关。

所谓箱式炉,顾名思义其辐射室为一“箱子状"的六面体。

与它相比,立式炉的辐射室宽度要窄一些，其两侧墙的间距与炉膛高度之比约1:2.圆筒炉、大型方炉的称呼也按同理而来.1）箱式炉烟气下行式（图1-5)这是早期的管式炉型式，燃烧器横烧，烟气越过辐射室和对流室间的隔墙自上而下流经对流室.这种炉型的主要缺点是敷管率（辐射室排有罐子的炉壁占辐射室全部炉壁面积的比例)低,炉子体积大；炉管需用合金吊挂，造价贵;需要独立烟囱等。

近来几乎已不采用。

大型箱式炉(图1-6）与图1—5型炉不同的是炉膛宽敞，炉膛中间有隔墙,把辐射室分成两间，从而大大增加了传热反射面。

它在炉膛的三个侧面上都安了炉管，比图1-5型炉壁利用率高.对流室和烟囱都放在炉顶，烟气流动的阻力减少。

不过由于下述炉型比它更好，最近也不使用了。

横管大型箱式炉(图1—7）立式大型箱式炉（图1-8）这两种形式更有效地利用了炉膛空间和炉壁。

图1-7型听图1-8型结构基本一样，只是一为横管,以为立管。

图1-7型将燃烧器改为立烧也可以。

它们的优点是只要增加中央的隔墙数目,可在保持炉膛体积发热强度不变的前提下，“积木组合式”地把炉子放大，所以特别适合于大型炉.当热负荷很大时,虽然它们还存在箱式炉的某些固有缺点，但上述优点可以抵偿.顶烧式（图1-9）在这种炉子的辐射室内，燃烧器和炉管交错排列,单排管双面辐射，罐子沿整个圆周上的热分布要比单面辐射均匀得多，燃烧器顶烧，对流室和烟囱放在地面上。

它的缺点是炉子体积大,造价很高，用于单纯加热不经济.目前在合成氨厂常用它作为大型烃蒸汽转化炉的炉型，运转良好.斜顶炉图(1-10）它由箱式炉演变而来，是箱式炉砍去炉膛内烟气流动的死角区而成。

管式炉温度范围
管式炉是一种常见的加热设备，广泛应用于工业生产中的加热、烘干和热处理等领域。

它主要由炉体、燃烧器、烟道、控制系统等组成，能够提供高温、均匀的加热环境，有效地提升生产效率和品质。

而管式炉的温度范围非常关键，它直接决定了炉内物料的加热效果和热处理工艺的质量。

一般来说，管式炉的温度范围通常在200℃至1800℃之间，不同类型和规格的管式炉温度范围也有所差异。

其中，低温管式炉一般指工作温度在200℃至1000℃之间的设备，例如固体废物焚烧炉、石墨炉等。

中温管式炉的温度范围为1000℃至1200℃，广泛应用于玻璃加工、金属热处理、陶瓷烧制等领域。

高温管式炉的温度范围为1200℃至1800℃，主要用于晶体生长、半导体制备、陶瓷材料制备等高温加工领域。

在实际应用中，管式炉温度范围的选择要根据具体的物料加热工艺和炉体结构进行综合考虑。

一般来说，低温管式炉结构简单、操作方便，但对温度控制精度要求不高；中高温管式炉则需要配备高精度的控制系统，确保温度稳定性和均匀性。

此外，管式炉的温度范围与热工稳定性、能源消耗、产品质量等因素也有着密切的联系，需要在整体设计中进行综合考虑和平衡。

总之，管式炉作为一种常见的加热设备，其温度范围对热加工过程的影响非常关键。

在选择和使用管式炉时，应充分考虑物料加热工
艺、炉体结构、控制系统等因素，确保炉温范围的选择和应用能够达到最佳的加热效果和工艺质量。

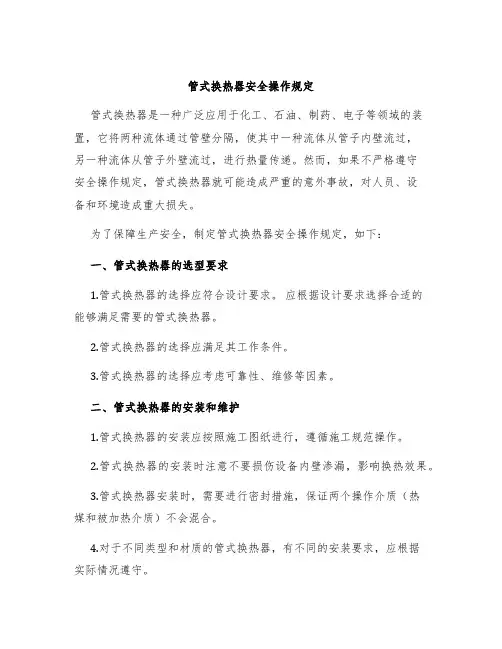

管式换热器安全操作规定管式换热器是一种广泛应用于化工、石油、制药、电子等领域的装置，它将两种流体通过管壁分隔，使其中一种流体从管子内壁流过，另一种流体从管子外壁流过，进行热量传递。

然而，如果不严格遵守安全操作规定，管式换热器就可能造成严重的意外事故，对人员、设备和环境造成重大损失。

为了保障生产安全，制定管式换热器安全操作规定，如下：一、管式换热器的选型要求1.管式换热器的选择应符合设计要求。

应根据设计要求选择合适的能够满足需要的管式换热器。

2.管式换热器的选择应满足其工作条件。

3.管式换热器的选择应考虑可靠性、维修等因素。

二、管式换热器的安装和维护1.管式换热器的安装应按照施工图纸进行，遵循施工规范操作。

2.管式换热器的安装时注意不要损伤设备内壁渗漏，影响换热效果。

3.管式换热器安装时，需要进行密封措施，保证两个操作介质（热媒和被加热介质）不会混合。

4.对于不同类型和材质的管式换热器，有不同的安装要求，应根据实际情况遵守。

5.每次施工完成后，应及时检查管式换热器的安装情况，确保无漏水、漏气现象。

6.管式换热器使用期间需定期检修，及时发现问题并解决。

一般每半年进行一次检修维护。

三、管式换热器的操作和维护1.操作前，检查管式换热器有无异常现象，如管子是否有破损，流量是否正常等等。

2.必须安装线圈温度计，必须严格按照设备的使用说明和操作规定进行操作，做好各种记录。

3.在使用过程中要注意监测温度、压力和流量的变化，及时处理异常情况。

4.操作过程中，不得擅自进行关闭、开关和卸载等操作, 否则会影响到热量传递效果。

5.工作时要保证工作者得到足够的防护和安全培训，避免操作错误导致道路、器械和人身损害四、管式换热器的保养和清洗1.在发现管式换热器有异常情况时，需要及时进行检测和保养，避免污垢和氧化物的堆积。

2.定期清洗和维护管式换热器，避免因工作不畅或其他原因，导致损坏和漏水。

3.各种清洗剂的选用要注意防爆，注意处理安全问题及防止中毒。

本文由ahutony贡献pdf文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

石油化工管式工艺加热炉简介郑战利管式加热炉在一个有衬里的密闭体内设置有大量的相互连接的优质或合金无缝钢管，被加热介质在一连串的无缝钢管内以很高流速通过，燃料在密闭体内燃烧产生高温烟气，高温烟气通过辐射、对流和传导把热量传给被加热介质，把被加热介质加热到生产工艺规定的温度或完成一定的化学反应深度；这类设备统称为管式加热炉。

管式加热炉的范畴包含热水和蒸汽锅炉、热载体加热炉、油田水套炉、输油管道加热炉、炼油和石化生产装置的工艺加热炉等。

今天我们所讲的管式加热炉是炼油和石油化工生产装置的工艺加热炉，简称为石化工艺加热炉。

石化工艺加热炉的主要特点是1.被加热介质为易燃、易爆的液体或气体，且温度和压力较高。

操作条件苛刻。

安全运行要求高。

2. 加热方式为明火加热。

3. 长周期连续生产。

4. 所用燃料为液体或气体燃料。

管式加热炉应满足的要求1. 完成一定的传热任务，燃料耗量少、需要的传热面积小。

2. 被加热介质不受局部过热。

3. 在纯加热型管式加热炉中，被加热介质无分解或仅有极少量分解。

4. 在加热—反应型管式加热炉中，保证被加热介质的反应深度达到生产工艺要求，且炉管中结焦量最少。

5. 安全、稳定、连续运行周期在3~5年。

6. 排烟中的有害物含量和噪声必须符合国家标准规定。

管式加热炉的主要操作参数1、有效热负荷：为各种被加热介质从体系入口状态到出口状态所吸收的能量之和，它等于供给能量与损失能量之差， Kw2、排烟损失热量：排出体系的烟气带走的热量。

Kw3、燃料不完全燃烧损失热量：由于燃烧设备及燃烧工况等原因造成燃料没有完全燃烧而未能释放出的反应热。

Kw4、散热损失热量：体系内所有设备及管线表面向周围环境中散失的热量。

Kw5、附属设备能耗：鼓风机、引风机、吹灰器、热载体循环泵等辅助设备所耗掉的能量，按供给这些设备的能量计算。

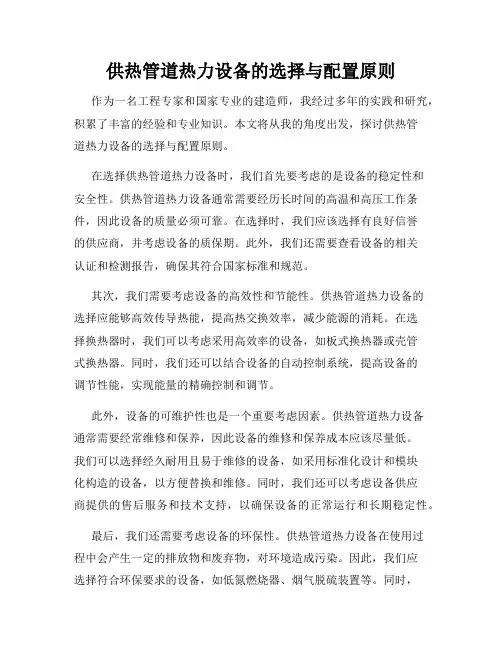

供热管道热力设备的选择与配置原则作为一名工程专家和国家专业的建造师，我经过多年的实践和研究，积累了丰富的经验和专业知识。

本文将从我的角度出发，探讨供热管道热力设备的选择与配置原则。

在选择供热管道热力设备时，我们首先要考虑的是设备的稳定性和安全性。

供热管道热力设备通常需要经历长时间的高温和高压工作条件，因此设备的质量必须可靠。

在选择时，我们应该选择有良好信誉的供应商，并考虑设备的质保期。

此外，我们还需要查看设备的相关认证和检测报告，确保其符合国家标准和规范。

其次，我们需要考虑设备的高效性和节能性。

供热管道热力设备的选择应能够高效传导热能，提高热交换效率，减少能源的消耗。

在选择换热器时，我们可以考虑采用高效率的设备，如板式换热器或壳管式换热器。

同时，我们还可以结合设备的自动控制系统，提高设备的调节性能，实现能量的精确控制和调节。

此外，设备的可维护性也是一个重要考虑因素。

供热管道热力设备通常需要经常维修和保养，因此设备的维修和保养成本应该尽量低。

我们可以选择经久耐用且易于维修的设备，如采用标准化设计和模块化构造的设备，以方便替换和维修。

同时，我们还可以考虑设备供应商提供的售后服务和技术支持，以确保设备的正常运行和长期稳定性。

最后，我们还需要考虑设备的环保性。

供热管道热力设备在使用过程中会产生一定的排放物和废弃物，对环境造成污染。

因此，我们应选择符合环保要求的设备，如低氮燃烧器、烟气脱硫装置等。

同时，我们还可以结合设备的节能性，采取有效的热回收措施，最大程度地减少能源的消耗和环境污染。

综上所述，供热管道热力设备的选择与配置应考虑设备的稳定性和安全性、高效性和节能性、可维护性和环保性等因素。

我们应选择质量可靠的设备供应商，采用高效率的换热器和自动控制系统，同时注重设备的维修和保养成本以及环保要求。

只有综合考虑这些因素，才能确保供热管道热力设备的正常运行和长期稳定性。

固定管板式换热器型式与基本参数
1.换热面积：换热器的换热效率与换热面积有关，换热面积越大，换
热效果越好。

根据工业生产的需求，固定管板式换热器的换热面积可以从
几平方米到几千平方米不等。

2.管子类型：固定管板式换热器的管子有各种不同的类型，包括钢管、铜管等。

选择合适的管子类型可以满足不同的工艺需求和介质特性。

3.管板材料：固定管板式换热器的管板材料通常是金属材料，如碳钢、不锈钢等。

根据介质的腐蚀性和温度等要求，选择合适的材料可以保证换
热器的安全和可靠运行。

4.进出口温度和压力：固定管板式换热器在设计过程中要考虑进出口
温度和压力的变化。

这些参数直接影响到换热器的工作状态和换热效果。

5.冷却介质类型：根据工业生产过程的需求，固定管板式换热器可以
使用不同类型的冷却介质，如水、蒸汽等。

选择合适的冷却介质可以提高
换热效率。

6.整体结构：固定管板式换热器的整体结构通常由上盖、下盖、管板
等组成。

合理设计和制造这些部件可以确保换热器的结构强度和密封性能。

7.热量传递方式：固定管板式换热器有多种传热方式，包括对流传热、辐射传热和传导传热等。

根据工艺需求，选择合适的传热方式可以提高换
热效率。

8.清洁方式：固定管板式换热器在运行中会产生污垢和垃圾，影响换
热效果。

选择合适的清洁方式，如机械清洗、化学清洗等，可以保持换热
器的高效率运行。

管式加热炉安全管理的若干规定一、管式加热炉安全技术措施1.燃料气分液罐(1)燃料气进炉区必须设置燃料气分液罐，一个装置有多个炉子可以共用一个分液罐。

(2)燃料气分液罐上应设置压力、液位等显示仪表。

(3)燃料气分液罐上应设置有安全阀、放火炬线。

(4)燃料气分液罐上应设置加热盘管和脱液设施；加热器盘管材质选用时要考虑介质的腐蚀。

2.盲板与切断阀(1)燃料油、燃料气进装置、进炉区和火嘴前等部位应设置相应的"8"字盲板。

(2)燃料油、燃料气系统应设置有吹扫、试压和置换流程。

燃料气吹扫、试压、气密所用蒸汽、氮气给汽(气)点应设双阀间加排凝的三阀组结构，并设相应的"8"字盲板，燃料油吹扫、试压所用蒸汽给汽点应设双阀间加排凝的三阀组结构，并设相应的"8"字盲板。

(3)燃料油、燃料气入火嘴前必须设置两道阀门。

(4)燃料油、燃料气吹扫系统中给汽(气)点三阀组与燃料气入火嘴前的双阀必须采用法兰连接的阀门。

原来采用非法兰连接的阀门在检修或技改中应改为法兰连接的阀门。

(5)燃料油入火嘴前必须设置两道阀门，同时应设置燃料油循环线。

3、控制回路(1)加热炉应设置燃料油、燃料气压控阀、工艺介质和炉膛温度温控阀等必要的控制回路。

(2)安全联锁自保阀的设置根据装置工艺对加热炉具体要求确定。

4.阻火器燃料气入炉前应并联设置双阻火器，生产中可以切换和检修。

5.控制阀选型(1)燃料油、燃料气压力控制阀应选用"风开阀"，停风、停电时控制阀关闭。

(2)燃料油、燃料气温度控制阀应选用"风开阀"，停风、停电时控制阀关闭。

(3)烟道挡板应选用"风关阀"，事故状态时打开。

6.长明灯加热炉长明灯燃料气线应从燃料气压控阀前引出。

二、对人员的要求1.管理人员负责装置生产的管理和技术人员要熟练掌握管式加热炉操作规程。

2.班长和加热炉操作人员(1)班长要熟练掌握加热炉操作规程、事故预案，熟知相关管式加热炉安全运行的规定。
