桥面系横隔板、湿接缝、防撞墙及桥面铺装施工安全技术交底一.交底说明交底内容：横隔梁施工、湿接缝施工、防撞墙施工、桥面铺装。
交底范围：工程部、质检部、技术部、施工队技术负责人、施工队质量负责人，施工队施工负责人。
要求各施工队根据本交底原则在结合自身施工情况编制交底到班组每一名施工人员。
二.桥梁设计概况成温路高架桥桥梁设计技术标准如下：高架桥梁道路等级：城市快速路；设计速度：60km/h；单幅宽度：12.75m；BRT宽度：7m；匝道宽度7m；道路净空：机动车道≥5.0m；行人、非机动车道≥2.50m；车辆荷载等级：城市-A级；地震烈度及抗震设计标准：抗震设防烈度为7度，桥梁抗震设防类别为乙类，桥梁抗震设防措施按8度区执行；设计基准期：100年；环境类别：Ⅰ类；三.横隔梁施工技术方案3.1.横隔梁设计简况1)横隔梁设计长度88cm，上部宽度21cm，下部宽度19cm，高度134cm。
2)横隔梁混凝土设计强度C50。
3.2.操作平台3.2.1.施工方法1）横隔梁钢筋焊接、钢筋绑扎、模板安装施工操作平台采用挂篮。
2）挂篮采用Ø12钢筋焊接而成，挂篮几何尺寸：120cm×50cm×125cm；吊环长度50cm。
挂篮底部满铺设5cm厚木脚手板，脚手板必须与挂篮钢筋绑扎牢固。
挂篮结构形式如下图所示：3）挂篮安装：将横隔梁两侧的翼缘预留钢筋临时折弯，将挂篮从两翼缘板的空隙中放下（翼缘板空隙宽度88cm），将挂篮旋转90°，将脚手架钢管（Ø48）穿入吊环中，横担在小箱梁上。
挂篮安装如下图所示：3.2.2.工艺要求1）挂篮必须采用１级钢筋制作，每个钢筋交汇点必须满焊，且不得烧伤钢筋。
2）所有的钢筋（水平环筋除外）均采用将整根Ø12的钢筋弯曲成U型，然后与水平环筋焊接。
吊环钢筋包括吊环由整根Ø12的钢筋加工制作。
3）挂篮施工时仅允许1人进入；挂篮内不得存放其他重物。
K59+961泾河特大桥湿接头、湿接缝施工技术交底一、工程概况K59+961泾河特大桥为跨越泾河所设的一座特大桥，桥梁位于R=5500米的左偏平曲线、直线和R=2400米，Ls=350米右偏平曲线上，桥梁桥墩采用辐射状布设，在桥台处背墙前缘线与梁端线平行布设。
上部结构为3×30+2×（5×30）+3×30+2×（3×40）+7×（4×40）+3×40米预应力混凝土连续箱梁+8-40米米预应力混凝土简支箱梁，全桥共14联连续和8孔简支箱梁。
下部为柱式墩，桩基础，肋式台，柱式台，桩基础。
二、总体施工方案及工艺流程1、总体施工方案桥面系施工的模板采用木板制作，表面钉白铁皮，模板加固采用拉杆和方木结合实际情况加固；钢筋加工在钢筋加工场内统一加工，钢筋加工成型后运至现场安装和绑扎；混凝土采用混凝土输送泵运送到桥面，用手推车推送入模；混凝土采用土工布覆盖，外照塑料膜，保温养护；负弯矩预应力施工应在湿接头和湿接缝混凝土龄期不下于7天且强度达到设计强度的90%后进行，张拉后立即进行压浆、封锚。
2、施工工艺流程施工准备→绑扎、焊接湿接缝、端（中）横梁、中隔板钢筋→安装端（中）横梁、中隔板模板→安装湿接缝模板→浇筑端（中）横梁、中隔板及其两侧与顶板负弯矩同长度范围内的湿接缝混凝土→覆盖养生→负弯矩张拉、压浆→浇筑剩余湿接缝混凝土→拆除模板→覆盖养生→体系转换。
详见《施工工艺流程图》。
施工工艺流程图施工准备绑扎、焊接湿接缝、端（中）横梁、中隔板钢筋安装端（中）横梁、中隔板模板安装湿接缝模板浇筑端（中）横梁、中隔板及其两侧与顶板负弯矩同长度范围内的湿接缝混凝土覆盖养生负弯矩张拉、压浆浇筑剩余湿接缝混凝土拆除模板覆盖养生体系转换设置保护层垫块负弯矩预应力管道连接制作试件制作试件制作试件负弯矩穿束三、 施工方法及操作要点1、 施工准备A 、 图纸核查对设计图纸进行核查，如设计图纸有差、错、漏的，应做好相关记录，并及时与设计单位及业主联系解决。
公路桥梁湿接缝施工安全技术交底1、进入施工现场必须遵守安全生产各项规章制度。
禁止酒后上班；禁止穿拖鞋上班；禁止在施工过程中聊天或用手机聊天；上班必须注意力集中；若有事情可以向施工现场相关领导报告。
对发现险情要及时向施工现场相关领导汇报；进入施工现场必须戴好安全帽；高空作业必须系安全带；电焊作业必须配防护面罩；钢筋挂梯或挂龙必须安全可靠。
2、从事高空作业的人员必须定期进行身体检查，诊断患有心脏病、贫血、高血压、癫痫病、恐高症及其他不适宜高处作业的疾病的人员，不得从事高处作业，施工现场还应配备必须要防暑降温等物品，防止发生中暑、生病而导致晕倒情况。
所有操作人员禁止疲劳作业，不得连班。
3、所有操作工人劳动安全防护用品必须佩戴齐全有效，尤其持震动泵者必须戴好安全帽、绝缘手套，穿绝缘鞋和防护服。
高空作业人员应头戴安全帽，身穿紧口工作服，脚穿防滑鞋，腰系安全带，防止钢筋等物挂扯衣。
焊工还应佩戴护目镜。
帽梁作业时，必须系好安全带，否则安质部将按有关规定进行处罚。
4、施工区域必须有临边防护措施，设置必要的围挡，所有安全防护设施和安全标志等任何人都不得损坏或擅自移动和拆除。
因作业必须临时拆除或变动临边防护设施、中央隔离带安全网密目网、安全标志时，必须经有关施工负责人同意，并采取相应的可靠措施，作业完毕后立即恢复。
5、湿接头、湿接缝、横隔板、梁端、挂板等高危作业时，必须搭设安全稳固的作业平台，吊篮、临时架体必须有拆装方案和防护措施，并进行必要的验算和审核，避免桥面和吊篮施工垂直交叉作业。
须立即报告，及时解决。
危及人身安全时，必须立即停止作业。
7、由于本工程离当地村庄近，桥梁跨过村道，并且当地村民经常到桥下捡施工废料，桥面施工时，稍不注意就容易造成桥面施工物体坠落打击伤害的安全事故，这就要求在高处作业的施工人员在进行安装、拆装模板、钢筋传接、工具拿放的过程中，都必须确保安全，防止物体坠落打击伤害的安全事故发生，所以在进行以上工作时必须在桥下设置警戒区，同时设置警示标志，安排专人对桥下危险区域进行防护，若桥下必须有老百姓或其他车辆通过时，桥上作业就必须暂时停止。
磨槽湾大桥湿接缝施工技术交底磨槽湾大桥湿接缝分为纵向梁端连续端湿接缝和横向翼板湿接缝，均采用C50砼现浇。
施工内容：一、总体施工顺序（先纵向后横向，先边跨后中跨，先中间后两边）一联预制T浇筑墩顶连续端（纵向） 达到设计强度以后张拉墩顶预应力 浇筑横隔板及翼板湿接缝（横向）。
二、施工技术要求1、连续端永久支座安装连续端使用普通橡胶支座，其安装的关键在于保证支座顶面水平，位置准确，上、下表面分别与梁底和垫石顶面完全密贴，不得出现偏压、脱空和不均匀支承受力现象，注意支座的安装与季节温度有较大关联，安装前应检查垫石顶面平整清洁情况，纵坡通过嵌入连续段楔形钢板实现。
2、纵向湿接头施工（1）施工顺序：梁底高程复核与调整→支座安装→底模安装→钢筋安装→横桥向侧模和端横隔梁外侧模板安装→砼浇筑→砼养护及等强度→负弯矩施工。
注：底模安装前，首先在底模下面使用方木抄垫。
（2）模板安装：底模板和侧模板均采用15mm覆膜竹胶板，采用侧包底的方式，侧模稍露出底模板轮廓，在底模上侧模轮廓处钉设一道小木条，既可以固定侧模底部又利于止浆。
安装形式示意图如左图。
注：外边梁顶面模板钉2cm半的圆木条，与预制T梁外边梁滴水线槽相接；边梁侧模可以利用盖梁挡块支挡固定，减少拉杆的数量；拉杆可以采用斜向布置锚固于预制梁顶面。
模板安装完成试用水平尺检查模板垂直度，底模超平控制底模纵坡，满足要求后方可进行下一步施工。
（3）钢筋安装：相邻梁肋及翼板内伸出的钢筋应对应连接，直径φ10mm及以下采用绑扎连接，直径Φ12mm及以上采用单面焊连接，焊缝长度不小于10d。
其他受力钢筋、构造钢筋按墩顶现浇连续段钢筋布置图布置（见附件1）。
注意负弯矩孔道的连接质量，内置塑料PVC管衬管，避免砼浇筑漏浆引起孔道堵塞。
（4）砼工程：混凝土设计上采用与预制梁砼强度相同的C50号微膨胀混凝土，浇筑前确保模板内洁净，侧模支撑牢靠，接缝密贴。
浇注砼时，注意不要损坏波纹管；下料时应注意砼下落的高度，减小砼的冲击；当使用料斗进行浇筑时，禁止一次性将料斗门打开，应缓缓打开，至最后才可将门全打开。

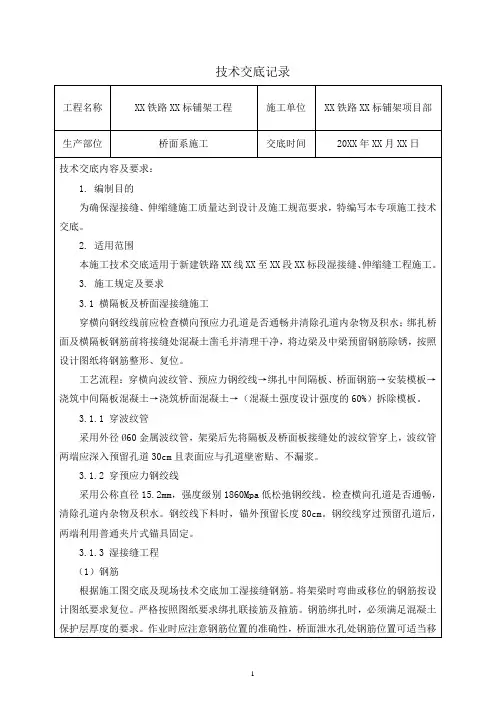

桥面系施工技术交底桥面系施工内容主要中横梁及端横梁、负弯矩张拉、湿接缝、防撞护栏及桥面铺装。
一、中横梁、湿接缝分项工程施工1、连接连续接头段钢筋，绑扎横梁钢筋，设臵接头板束波纹管并穿束。
在日温最低时，浇筑连续接头、中横梁及其两侧顶板负弯距束同长度范围内的桥面板，达到设计强度的95%后，张拉顶板负弯预应力钢束，并压注水泥浆。
2、接头施工完成后，浇筑剩余部分桥面板湿接缝混凝土，浇筑完成后拆除一联内临时支座，完成体系转换。
根据全桥体系转换的要求，湿接头、湿接缝施工流程如下：准备工作→制作加工钢筋→连接波纹管并穿钢束→搭设模板→浇筑连续接头、中横梁及其两侧与顶板负弯距束同长度范围内的湿接缝→养护→张拉负弯距钢束并压浆→浇筑剩余部分湿接缝混凝土→拆除一联内临时支座，完成体系转换。
任意一道湿接头、湿接缝开始浇筑混凝土之前都必须报现场监理批准并得到监理工程师书面通知后，方可进行下道工序施工。
3、制作加工钢筋（1）、配料钢筋预先在钢筋加工场地配料，制作后运至现场一次绑扎成型。
制作钢筋骨架应选择在地势平坦地面上进行，以保证钢筋清洁。
钢筋应无灰尘、无锈蚀、松散锈皮、油漆、油脂、油或其他外来物质，无有害的缺陷。
钢筋制作及安装严格按施工图纸及技术规范进行，确保焊接质量。
（2）、绑扎钢筋钢筋在现场绑扎结合成型时，钢筋应严格按图纸要求进行布臵。
钢筋的所有交叉点均应绑扎，必要时，亦可用点焊焊牢。
以避免在浇筑时移位，不允许在浇筑混凝土以后再安设或插入钢筋。
为保证保护层厚度，应在钢筋与模板之间设臵水泥砂浆垫块，垫块应与钢筋扎紧，且互相错开。
在连接连续端梁头钢筋时，本着施工方便，梁头钢筋预留比较短，因此在采用搭接焊连接时，若长度未满足10d 的焊接长度时将采用5d 的双面焊接。
钢筋绑扎自检合格，经现场监理工程师验收认可后，方可进行下道工序施工。
4、连接波纹管钢束采用大一号的波纹管接头连接梁顶负弯距区预留波纹管，并按图纸要求将切好的钢绞线穿入管内，再采用胶带将接头包裹严密，以防浇筑湿接头时漏浆，影响钢绞线的张拉。

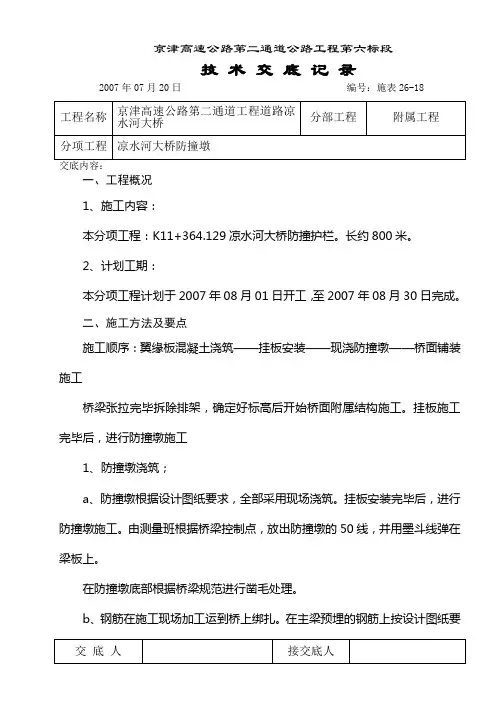

2007年07月20日编号：施表26-18一、工程概况1、施工内容：本分项工程：K11+364.129凉水河大桥防撞护栏。
长约800米。
2、计划工期：本分项工程计划于2007年08月01日开工，至2007年08月30日完成。
二、施工方法及要点施工顺序：翼缘板混凝土浇筑——挂板安装——现浇防撞墩——桥面铺装施工桥梁张拉完毕拆除排架，确定好标高后开始桥面附属结构施工。
挂板施工完毕后，进行防撞墩施工1、防撞墩浇筑；a、防撞墩根据设计图纸要求，全部采用现场浇筑。
挂板安装完毕后，进行防撞墩施工。
由测量班根据桥梁控制点，放出防撞墩的50线，并用墨斗线弹在梁板上。
在防撞墩底部根据桥梁规范进行凿毛处理。
b、钢筋在施工现场加工运到桥上绑扎。
在主梁预埋的钢筋上按设计图纸要求绑扎钢筋，绑扎要满足桥梁规范要求，严格控制钢筋保护层厚度。
钢筋绑扎完毕，要准确的预埋法兰。
并通过监理工程师的验收后，才能进行模板的安装。
c、防撞墩的模板采用厂家预制的组合钢模板，根据现场施工进度需要钢模板加工了300米，保证在规定的工期内完成浇筑任务。
2007年07月20日编号：施表26-18模板与混凝土接触面必须打磨光洁，用干净的棉布檫拭，基本上没有锈迹和脏物，然后均匀涂刷脱模剂。
然后根据设计图纸和测量放线的位置支设模板。
模板底部用水泥沙浆找平后用螺栓连接各块模板。
采用模板自带的支撑加固。
采用对拉螺栓加固，螺栓用φ16钢筋制作。
对拉杆设置在防撞墩的顶部和底部。
在对拉杆外穿入PVC管。
d、混凝土采用现场用吊车吊斗浇筑，混凝土严格控制坍落度在11cm～12cm。
混凝土浇筑时外界温度控制在32℃以下，选择在一天温度较低的时间进行。
混凝土分层浇筑，每层厚度20cm。
混凝土振捣使用两根振捣棒，三名振捣手。
浇筑到转角位置应停止下灰，待振捣完成后在继续浇筑。
每层振完停止2～3分钟使气泡出来。
每层振捣到位，不出现漏振现象。
全部浇筑完毕后用振捣棒振动内侧钢模板，特别是在防撞墩内侧模板转角下八子处，直至混凝土表面在冒气泡为止。
中国中铁股份有限公司LBAMSG-2项目总承包管理部第三项目部桥面系施工技术交底一、小桥、通道桥面铺装施工桥面铺装是控制路面质量的最后一道关键工序，所以质量控制尤为重要。
本工程桥面铺装层为10cm厚C50防水混凝土，桥面铺装钢筋仅在伸缩缝处断开，其余墩台顶应对位置应通长设置。
浇筑桥面砼时，应注意预埋护栏、伸缩缝、泄水管等公用构造部件及交通工程方面的通讯管线预埋件。
伸缩缝槽口现浇砼采用C50防水砼浇筑。
浇筑桥面铺装时在伸缩缝位置设置预留槽，安装伸缩缝时槽口凿毛、冲洗干净，安装好后浇筑砼。
1、工艺流程铰缝施工→清理桥面→测量放样→铺设钢筋网→高程复核→混凝土摊铺及振捣→人工收浆、抹面→磨光机磨光→混凝土养生→凿毛。
2、梁间铰缝施工空心板安装就位后，首先浇筑铰缝砼，空心板铰缝砼强度达到设计强度85%以上后，焊接铰缝钢板和铰缝钢筋，然后可进行桥面铺装或防撞墙施工。
浇筑铰缝砼前，必须将铰缝钢筋扳开就位，梁板侧面凿毛，并用水清洗干净后方可浇筑铰缝砼，铰缝砼必须采用插入式振捣棒振捣密实。
铰缝砼施工前，应对梁板凿毛情况进行检查（要求100%凿毛）、伸缩缝预埋筋数量检查，应把铰缝内杂物清理干净，铰缝钢筋对扣、点焊，浇筑铰缝混凝土前先用M15砂浆封底且强度达50%后方可浇筑铰缝砼（斜交桥铰缝砼要求与桥面铺装砼同时施工），铰缝两侧板体应洒水湿润。
3、测量放样桥面铺装施工前，测量桥面高程控制点位。
对所使用的高程控制点与附近的高程点进行联测，以保证桥面标高的准确性。
为了施工方便，用四等水准测量在桥面引出4个高程控制点。
用全站仪精确测设出控制点，根据测量控制点，再用墨线放出边线．以达到线条直顺，并预留好泄水管位置．用水准仪控制标高。
4、清理桥面桥面铺装施工前，清除梁板顶面松散混凝土、浆皮、油污、杂物，以加强梁体与桥面铺装层之间的连接，防止裂缝和空鼓出现。
5、测量桥面铺装厚度在进行桥面铺装施工之前，应首先对梁顶标高进行一次全面测量，每片梁不少于三点，（梁中和端部），测量结果与设计标高进行比较，当不满足桥面铺装厚度需调整桥面标高时，应及时上报项目部与驻地办、设计代表进行沟通。
