常用定时芯片-回复什么是常用定时芯片？常用定时芯片是一种集成电路（IC），用于生成和管理电子设备中的时钟信号。
定时芯片利用内部晶体振荡器或外部输入信号来确保设备的各个组件和功能以统一的时间计数和操作。
常用定时芯片在各种电子设备中起到关键作用，包括计算机、通信设备、消费电子产品、汽车电子、医疗设备、工业自动化等。
它们能够提供准确的时钟信号，以同步不同组件的操作，保证整个系统的稳定性和性能。
常用定时芯片的种类和特点常用定时芯片根据其特性和功能可以分为多种类型。
以下是一些常见的定时芯片类型和其特点：1. 时钟发生器芯片(Clock Generator Chips)：时钟发生器芯片用于产生各种不同频率和波形的时钟信号。
其特点是高精度、低抖动和低相位噪声，以确保设备的稳定操作。
2. 实时时钟芯片(Real-time Clock Chips)：实时时钟芯片通过内部电池或外部电源提供准确的时间和日期信息。
这些芯片通常包括时钟计数器、日历和闹钟功能，用于电子设备的时间管理和事件触发。
3. 频率合成器芯片(Frequency Synthesizer Chips)：频率合成器芯片能够根据输入信号合成出其他频率的时钟信号。
它们通常用于将外部参考信号转换为设备所需的频率。
4. 晶体振荡器芯片(Crystal Oscillator Chips)：晶体振荡器芯片利用电压-电流特性来产生与晶体谐振频率相匹配的稳定时钟信号。
它们的主要特点是高精度和低噪声。
5. 时钟分频器芯片(Clock Divider Chips)：时钟分频器芯片用于将高频时钟信号分频为设备所需的低频信号。
它们可用于减小功耗、降低射频干扰等。
常用定时芯片的应用场景常用定时芯片广泛应用于各种电子设备的设计和制造中。
以下是一些常见的应用场景：1. 个人电脑和服务器：定时芯片用于提供计算机系统各个组件之间的同步，确保正常的数据传输和操作。
2. 通信设备：无线电通信设备（如手机、调制解调器）和有线通信设备（如路由器、交换机）中使用定时芯片来保持网络时钟的同步和数据传输的准确性。

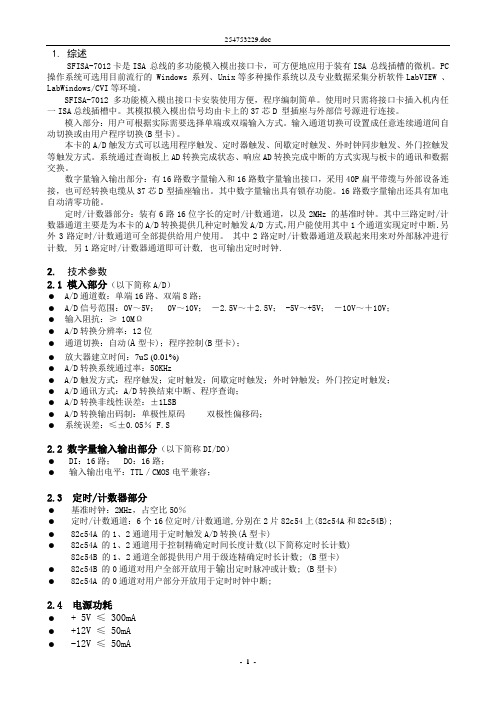

1. 综述SFISA-7012卡是ISA 总线的多功能模入模出接口卡，可方便地应用于装有ISA 总线插槽的微机。
PC 操作系统可选用目前流行的 Windows 系列、Unix等多种操作系统以及专业数据采集分析软件LabVIEW 、LabWindows/CVI等环境。
SFISA-7012 多功能模入模出接口卡安装使用方便，程序编制简单。
使用时只需将接口卡插入机内任一ISA总线插槽中。
其模拟模入模出信号均由卡上的37芯D 型插座与外部信号源进行连接。
模入部分：用户可根据实际需要选择单端或双端输入方式。
输入通道切换可设置成任意连续通道间自动切换或由用户程序切换(B型卡)。
本卡的A/D触发方式可以选用程序触发、定时器触发、间歇定时触发、外时钟同步触发、外门控触发等触发方式。
系统通过查询板上AD转换完成状态、响应AD转换完成中断的方式实现与板卡的通讯和数据交换。
数字量输入输出部分：有16路数字量输入和16 路数字量输出接口，采用40P扁平带缆与外部设备连接，也可经转换电缆从37芯D 型插座输出。
其中数字量输出具有锁存功能。
16 路数字量输出还具有加电自动清零功能。
定时/计数器部分：装有6路16位字长的定时/计数通道，以及2MHz 的基准时钟。
其中三路定时/计数器通道主要是为本卡的A/D 转换提供几种定时触发A/D方式，用户能使用其中1个通道实现定时中断．另外3路定时/计数通道可全部提供给用户使用。
其中2路定时/计数器通道及联起来用来对外部脉冲进行计数, 另1路定时/计数器通道即可计数, 也可输出定时时钟.2.技术参数2.1 模入部分（以下简称A/D）A/D通道数：单端16路、双端8路；A/D信号范围：0V～5V； 0V～10V；－2.5V～＋2.5V； -5V～+5V；－10V～＋10V；输入阻抗：≥ 10MΩA/D转换分辨率：12位通道切换：自动(A型卡)；程序控制(B型卡)；放大器建立时间：7uS (0.01%)A/D转换系统通过率：50KHzA/D触发方式：程序触发；定时触发；间歇定时触发；外时钟触发；外门控定时触发；A/D通讯方式：A/D转换结束中断、程序查询；A/D转换非线性误差：±1LSBA/D转换输出码制：单极性原码双极性偏移码；系统误差：≤±0.05％ F.S2.2 数字量输入输出部分（以下简称DI/DO）DI：16路；DO：16路；输入输出电平：TTL／CMOS电平兼容；2.3 定时/计数器部分基准时钟：2MHz，占空比50％定时/计数通道：6个16位定时/计数通道,分别在2片82c54上(82c54A和82c54B);82c54A 的1、2通道用于定时触发A/D转换(A型卡)82c54A 的1、2通道用于控制精确定时间长度计数(以下简称定时长计数)82c54B 的1、2通道全部提供用户用于级连精确定时长计数; (B型卡)82c54B 的0通道对用户全部开放用于输出定时脉冲或计数; (B型卡)82c54A 的0通道对用户部分开放用于定时时钟中断;2.4 电源功耗+ 5V ≤ 300mA+12V ≤ 50mA-12V ≤ 50mA2.5 使用环境要求工作温度：10℃～40℃； 相对湿度：40％～80％； 存贮温度：-55℃～+85℃；2.6 外型尺寸( 不含档板 )外型尺寸(不含档板)：长×高＝157mm ×98mm3. 工作原理SFISA-7012多功能模入模出接口卡主要由模数转换电路、数模转换电路、A/D 数据存储电路、数字量输入输出电路，定时/计数电路和接口控制逻辑电路构成。
常用定时芯片-回复什么是常用定时芯片？在现代电子领域中，定时芯片被广泛应用于各种设备和系统中，以确保精确的时间控制。
常用定时芯片是一类专门用于产生频率和时序信号的集成电路。
它们包含了内部的振荡器电路、频率分频器以及其他相关的控制电路，可以生成各种时钟信号、脉冲信号、以及特定周期的信号。
常用定时芯片在电子设备中具有重要的作用，例如在计算机、通信设备、工业自动化和消费电子等领域起到至关重要的作用。
常用的定时芯片有哪些？1. 555定时器芯片：555定时器芯片具有广泛的应用领域，包括脉冲发生器、方波发生器、多谐振荡器、控制器等。
它有三个主要的功能：比较器、参考电压和放电开关。
2. 556双555定时芯片：556双555定时芯片是由两个555定时器芯片组成的集成电路。
它在一块芯片上提供了两个独立的555定时器，可以产生更多的定时和脉冲信号。
3. DS1302实时时钟芯片：DS1302实时时钟芯片是一种低功耗时钟芯片，主要用于电池供电的设备中。
它具备了年、月、日、时、分、秒的计时功能，能够提供精确的时间和日期信息。
4. CD4541定时器芯片：CD4541定时器芯片是一种带有独立外界低功耗时钟和控制选项的CMOS定时器/计数器。
它具有多种工作模式，如定时延迟，脉冲宽度变化和定时周期循环等。
5. MM5369时钟芯片：MM5369时钟芯片是一种灭绝级电压指示器集成芯片，主要用于制作数字时钟、温度计、计数器等。
它能够提供稳定的周期性脉冲信号，用于驱动数码管显示。
6. NE555定时芯片：NE555定时芯片是一种通用的定时器IC，广泛用于各种定时、频率、脉冲和脉宽调制等应用。
它是具有稳定性、可靠性和低功耗的集成电路。
这些常用定时芯片的工作原理是怎样的？对于555定时器芯片来说，它具有3个主要引脚：引脚1 (GND)为地，引脚8 (VCC)为电源，引脚5 (Control)用于控制定时器的工作模式和功能。
引脚2 (TRIG)和引脚6 (THRS)用于设置定时周期，通过改变电容和电阻的阻值来控制不同的输出频率或脉冲宽度。

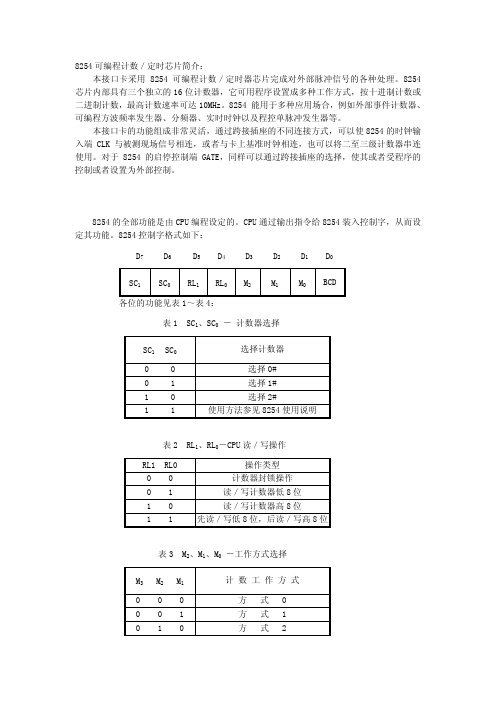

8254可编程计数／定时芯片简介：本接口卡采用 8254 可编程计数／定时器芯片完成对外部脉冲信号的各种处理。
8254芯片内部具有三个独立的16位计数器，它可用程序设置成多种工作方式，按十进制计数或二进制计数，最高计数速率可达10MHz。
8254 能用于多种应用场合，例如外部事件计数器、可编程方波频率发生器、分频器、实时时钟以及程控单脉冲发生器等。
本接口卡的功能组成非常灵活，通过跨接插座的不同连接方式，可以使8254的时钟输入端 CLK 与被测现场信号相连，或者与卡上基准时钟相连，也可以将二至三级计数器串连使用。
对于8254 的启停控制端 GATE，同样可以通过跨接插座的选择，使其或者受程序的控制或者设置为外部控制。
8254的全部功能是由CPU编程设定的。
CPU通过输出指令给8254装入控制字，从而设定其功能。
8254控制字格式如下：D7 D6 D5 D4 D3 D2 D1 D0SC1SC0RL1RL0M2M1M0BCD各位的功能见表1～表4：表1 SC1、SC0 － 计数器选择SC1 SC0选择计数器0 0 选择0#0 1 选择1#1 0 选择2#1 1 使用方法参见8254使用说明表2 RL1、RL0－CPU读／写操作RL1 RL0 操作类型0 0 计数器封锁操作0 1 读／写计数器低8位1 0 读／写计数器高8位1 1 先读／写低8位，后读／写高8位表3 M2、M1、M0 －工作方式选择M3 M2 M1计 数 工 作 方 式0 0 0 方 式 00 0 1 方 式 10 1 0 方 式 20 1 1 方 式 31 0 0 方 式 41 0 1 方 式 5表4 BCD－计数方式选择BCD 数 码 形 式0 十六位二进制计数1 四位十进制 ( BCD ) 码计数8254的三个计数器是独立的16 位减法计数器。
计数器的工作方式由工作方式寄存器确定。
计数器在编程写入初始值后，在某些方式下计数到0后自动预置，计数器连续工作。
