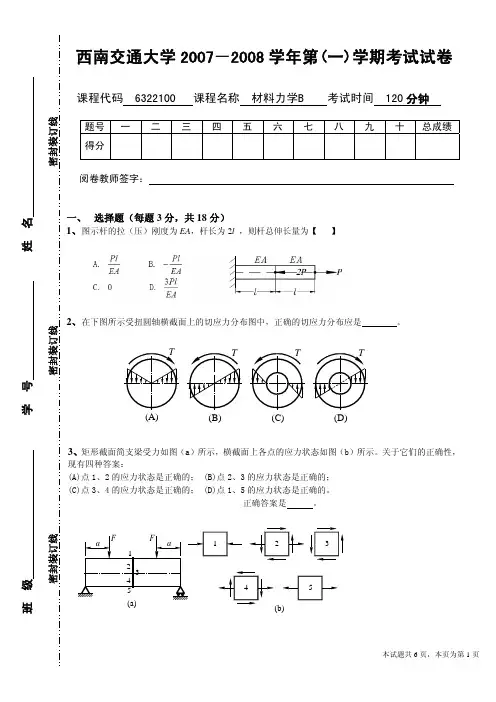

(A)(B)(C)(D)西南交通大学2007－2008学年第(一)学期考试试卷课程代码 6322100 课程名称 材料力学B 考试时间 120分钟题号 一 二 三 四 五 六 七 八 九 十 总成绩得分阅卷教师签字：一、 选择题（每题3分，共18分）1、图示杆的拉（压）刚度为EA ，杆长为2l ，则杆总伸长量为【 】2、在下图所示受扭圆轴横截面上的切应力分布图中，正确的切应力分布应是 。
3、矩形截面简支梁受力如图（a）所示，横截面上各点的应力状态如图（b）所示。
关于它们的正确性，现有四种答案：(A)点1、2的应力状态是正确的； (B)点2、3的应力状态是正确的； (C)点3、4的应力状态是正确的； (D)点1、5的应力状态是正确的。
正确答案是 。
密封装订线 密封装订线 密封装订线班 级 学 号 姓 名4、正方形截面梁分别按(a)、(b)两种形式放置，则两者对水平形心轴z 轴的惯性矩关系为 ：(a)(A) I z a = I z b ； (B) I z a < I z b ； (C) I z a > I z b ； (D) 不一定。
正确答案是 。
5、两危险点的应力状态如图，且σ = τ ，由第四强度理论比较其危险程度，有如下答案：(A)(点应力状态较危险； )a (a)(b)(B)应力状态较危险； ()b (C)两者的危险程度相同； (D)不能判定。
正确答案是 。
6、图示矩形截面拉杆，中间开有深度为2h的缺口，与相比，开口处最大正应力的增大为不开口的拉杆的 倍：(A) 2倍； (B) 4倍； (C) 8倍； (D) 16倍。
正确答案是_______。
二、填空题（每题3分，共12分）1、图示杆架，杆1和杆2的材料相同，两根铰接处受载荷F 作用。
两杆截面面积之比1212A A =，当两杆所受的应力绝对值相等时，两杆的夹角α =________。
2、矩形截面木拉杆连接如图，这时接头处的切应力τ = ；挤压应力σbs = 。
材料力学
1梁在某一段内作用有向下的分布力时则在该段内M图是一条()
B下凸曲线
2单位长度扭转角8与()无
C材料性质
3梁发生平面弯曲时,其横截面绕()旋转。
A梁的轴线
4关于单元体的定义,下列提法中正确的是()。
A.单元体的三维尺寸必须是微小的
5 在以下措施中()将会降低构件的持久极限
C 加大构件的几何尺寸
6在对称循环的交变应力作用下,构件的持久极限为()。
7在对称循环的交变应力作用下,构件的疲劳强度条件为公式;若按非对称循
环的构件的疲劳强度条件进行了疲劳强度条件校核,则()
C 是等价的,即非对称循环的构件的疲芳强度条件式也可以用来校核对称循环下的构件疲艻强度
8 材料的持久极限与试件的()无关
D 最大应力
9 厚壁玻璃杯倒入开水发生破裂时,裂纹起始于()。
B 外壁
10 非对称的薄壁截面梁承受横向力时,若要求梁只产生平面弯曲而不发生扭转,则横向力作用的条件是()。
1、对于轴力图来说和剪力图、扭矩图类似也是会发生突变的，当某截面受到外力（一般都是指垂直于该截面的外力）作用是轴力图中会发生突变，轴力的代数和等于该外力的大小，并且当轴力图从左向右画时方向向左的集中力引起向上的突变，方向向右的集中力引起向下的突变。

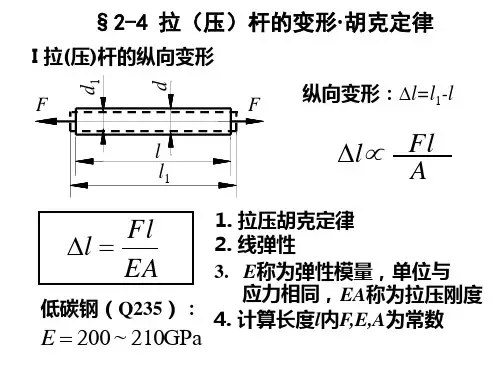

2、当杆件受到拉压作用时，轴向伸长横向就压缩，轴向压缩横向就向四周膨胀，这变形规律适用于落在与轴线垂直的横截面内的所有线段，包括圆截面杆的直径、方形截面杆的边长和横截面的周长以及横截面上任意两点之间的距离，这两点之间的连线甚至可以跨过没有材料的空心区域。
例题：等直空心圆截面杆收到轴向拉伸作用，材料的受力在弹性范围内，则外径和内径都减小。
3、线应变的计算：变形的累加是有意义的，即一段杆件的总的变形量等于每个分段变形量的代数和；但是线应变指的是在一个很小的范围内杆件的变形程度，可以简单地将线应变理解成事属于某个截面的。
当一段杆件受力均匀时，这段杆件各个横截面上的线应变都是相等的，可以笼统地说这段杆件的线应变是多少，但是当杆件的轴力不同时，只能说两段杆件的线应变各是多少，而不能把两段杆件的线应变加起来。
把两段的线应变加起来是没有任何力学意义的。
就像一辆汽车行驶在路上，在第一段是一个速度，第二段是另外一个速度，把这两个速度加起来是没有什么意义的！！！注意：变形量是可以直接求代数和的，即为整段的变形量！！！在计算线应变时要注意，具体到哪一段，这一段的长度必须明确！！4、切应变：切应变是指直角的改变量，即受力前确定两条互相垂直的线段，受力后如果这两条线段的夹角发生变化，那么这两条线段在直角范围内的改变量就是切应变。
（注意受力前后的限制）5、传动轴计算中的注意点：由功率向力偶的转化公式必须熟练同时注意单位的限制；传动轴的转向和主动轮的转向相同，而从动轮的转向和主动轮（传动轴）的转向相反；6、在扭转问题中，扭转角是可以相加的，并且要求求某一段的扭转角是，当整段截面的扭矩不同时，必须分段求，再求代数和！！！另外在扭转的问题中I P 和W P （这两者是对整个截平面而言）与第四章中的梁的弯曲和扭转中的Iz和Wz （这两者是对截平面中的某一轴Z轴而言）的二倍关系！！！εσGγτ=与对比着运用!E=7、在求解梁的弯矩和剪力时，经常涉及到含中间绞的超静定问题，这就需要在中间绞上下手，一般来说是分两段，借助中间绞来求解各个约束力。
一、超静定结构的求解：1、根据超静定的成因不同，列出的平衡方程和几何方程思路和方法也不同，要注意掌握其中的规律。
例如：在本体中所补充的几何方程应该是{ EMBED Equation.KSEE3 \* MERGEFORMAT |C A ∆=∆如果补充的是由于结构的对称性会自动满足，还是无法求解。
所以对于有刚性构件的结构，几何方程应根据“变形协调”的思路去思考。
即寻找由刚性构件确定出来的变形规律。
2、对于一些题目来说涉及到斜变形，即：既有x 方向的变形又有y 方向的变形。
就要使用作图法来求解。
方法：以铰接点为圆心，以杆变形后的长度为半径，画圆弧，小变形可以以垂线（或者切线）代替圆弧。
3、温度变化在超静定中的应用求解杆1、杆2的内力：由于温度变化和受力是引起杆件变形的两种不同的物理因素，如果是静定结构，那么温度变化引起的杆件是不受任何约束的，而且只有上式的第一项，此时杆件不受力；但是对于超静定结构，温度变化引起的变形受到约束，杆件内产生了内力，内力对杆件的变形进行调整，因此，杆件的变形就要在上式的第一项的基础上加上杆件内力的影响。
其实，考虑的简单一点就是此时的结构是在温度变化和受力的两种因素的共同作用之下，因此变形的计算要同时考虑这两个因素的影响。
二、应力状态与强度理论1、计算倾角截面上的正应力与切应力的公式的注意事项：注意其中的的正负，绕轴线逆时针转动为正，顺时针为负。
2、主应力对于平面单元体三个主应力必定是纯在一个主应力为零。
一定要给出三个，其下标1、2和3要按照数值的大小来排列，袋鼠值最大的主应力命名为第一主应力。
最大正应力作用的平面切应力一定为零。
而最大切应力作用的平面正应力一般不为零，除非应力圆的圆心正好与坐标原点。
根据切应力互等定理两个互相垂直的斜截面上的切应力大小相等符号相反，但是反过来并不一定成立。
两个在同一个应力圆的圆周上互相垂直的斜截面的正应力之和为定值即：。
使用时要注意条件必须是位于同一应力园的圆周上，否则不一定成立。
西南交《材料力学》在线作业一一、单选题（共 50 道试题，共 100 分。
）1. 剪应力互等定理是由单元体的（）导出的。
. 静力平衡关系. 几何关系. 物理关系. 强度条件正确答案：2. 根据圆轴扭转的平面假设，可以认为圆轴扭转时其横截面（）。
. 形状尺寸不变，直径仍为直线. 形状尺寸改变，直径仍为直线. 形状尺寸不变，直径不保持直线. 形状尺寸改变，直径不保持直线正确答案：3. 在单元体的主平面上，（）. 正应力一定最大. 正应力一定为零. 剪应力一定最小. 剪应力一定为零正确答案：4. 在平面图形的几何性质中，（）的值可正、可负、也可为零。
. 静矩和惯性矩. 极惯性矩和惯性矩. 惯性矩和惯性积. 静矩和惯性积正确答案：5. 实心截面等直杆，在（）变形时，弹性变形能等于比能乘以它的体积，即U=μV。
. 轴向拉伸. 扭转. 纯弯曲. 平面弯曲正确答案：6. 在下列条件中，（）对于变形体的虚功原理是不必要的。
. 变形体的材料是线弹性的. 变形体处于平衡状态. 虚位移必须是微小的. 虚位移必须满足位移边界条件和变形连续条件正确答案：7. 在横截面面积相等的条件下，（）截面杆的抗扭强度最高。
. 正方形. 矩形. 实心圆形. 空心圆形正确答案：8. 用同一材料制成的空心圆轴和实心圆轴,若长度和横截面面积均相同,则扭转刚度较大的是哪个?现有四种答案:. 实心圆轴. 空心圆轴. 二者一样. 无法判断正确答案：9. 轴向拉伸杆，正应力最大的截面和剪应力最大的截面（）。
. 分别是横截面、45°斜截面. 都是横截面. 分别是45°斜截面、横截面. 都是45°斜截面正确答案：10. 关于下列结论: 1、应变分为线应变e 和切应变g ; 2、线应变为无量纲量; 3、若物体的各部分均无变形,则物体内各点的应变均为零; 4、若物体内各点的应变均为零,则物体无位移。
现有四种答案:. 1、2对. 3、4对. 1、2、3对. 全对正确答案：11.低碳钢的两种破坏方式如图()、()所示，其中（）。

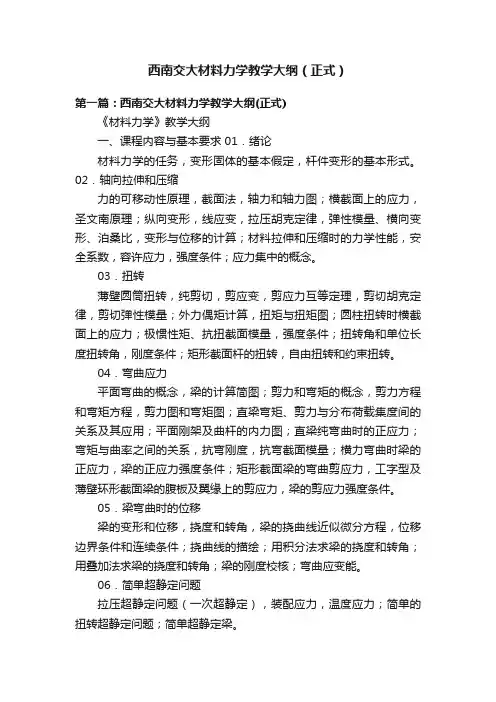

西南交大材料力学教学大纲（正式）第一篇：西南交大材料力学教学大纲(正式)《材料力学》教学大纲一、课程内容与基本要求 01．绪论材料力学的任务，变形固体的基本假定，杆件变形的基本形式。
02．轴向拉伸和压缩力的可移动性原理，截面法，轴力和轴力图；横截面上的应力，圣文南原理；纵向变形，线应变，拉压胡克定律，弹性模量、横向变形、泊桑比，变形与位移的计算；材料拉伸和压缩时的力学性能，安全系数，容许应力，强度条件；应力集中的概念。
03．扭转薄壁圆筒扭转，纯剪切，剪应变，剪应力互等定理，剪切胡克定律，剪切弹性模量；外力偶矩计算，扭矩与扭矩图；圆柱扭转时横截面上的应力；极惯性矩、抗扭截面模量，强度条件；扭转角和单位长度扭转角，刚度条件；矩形截面杆的扭转，自由扭转和约束扭转。
04．弯曲应力平面弯曲的概念，梁的计算简图；剪力和弯矩的概念，剪力方程和弯矩方程，剪力图和弯矩图；直梁弯矩、剪力与分布荷载集度间的关系及其应用；平面刚架及曲杆的内力图；直梁纯弯曲时的正应力；弯矩与曲率之间的关系，抗弯刚度，抗弯截面模量；横力弯曲时梁的正应力，梁的正应力强度条件；矩形截面梁的弯曲剪应力，工字型及薄壁环形截面梁的腹板及翼缘上的剪应力，梁的剪应力强度条件。
05．梁弯曲时的位移梁的变形和位移，挠度和转角，梁的挠曲线近似微分方程，位移边界条件和连续条件；挠曲线的描绘；用积分法求梁的挠度和转角；用叠加法求梁的挠度和转角；梁的刚度校核；弯曲应变能。
06．简单超静定问题拉压超静定问题（一次超静定），装配应力，温度应力；简单的扭转超静定问题；简单超静定梁。
07．应力状态和强度理论应力状态的概念；平面应力状态的分析（以应力圆为主）主平面（包括求其方位），主应力；三向应力圆、最大剪应力；广义胡克定律；主单元体形式的三向应力状态的应变能密度，体积改变和形状改变应变能密度，体积应变的概念；强度理论的概念，脆性断裂和塑性流动（屈服）破坏形式；最大拉应力理论，最大拉应变理论，最大剪应力理论，形状改变比能理论，相当应力的概念；莫尔强度理论简介；强度理论的应用。

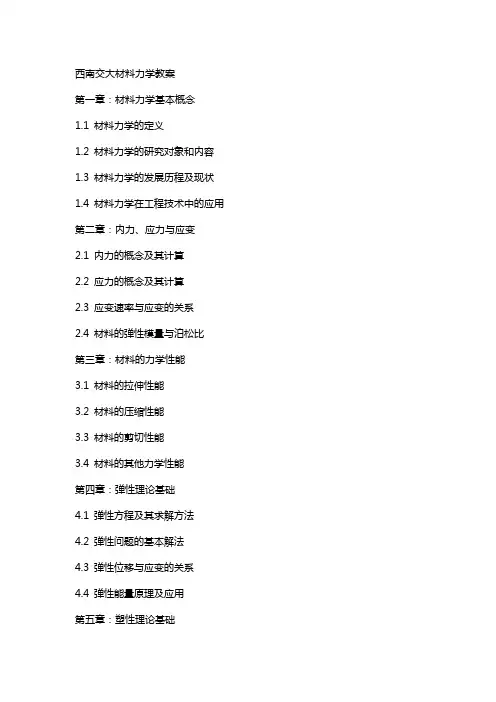

西南交大材料力学教案第一章：材料力学基本概念1.1 材料力学的定义1.2 材料力学的研究对象和内容1.3 材料力学的发展历程及现状1.4 材料力学在工程技术中的应用第二章：内力、应力与应变2.1 内力的概念及其计算2.2 应力的概念及其计算2.3 应变速率与应变的关系2.4 材料的弹性模量与泊松比第三章：材料的力学性能3.1 材料的拉伸性能3.2 材料的压缩性能3.3 材料的剪切性能3.4 材料的其他力学性能第四章：弹性理论基础4.1 弹性方程及其求解方法4.2 弹性问题的基本解法4.3 弹性位移与应变的关系4.4 弹性能量原理及应用第五章：塑性理论基础5.1 塑性的概念及其判据5.2 塑性方程及其求解方法5.3 塑性问题的基本解法5.4 塑性失稳与极限分析第六章：材料力学中的能量方法6.1 能量原理概述6.2 弹性势能与应变能密度6.3 单位体积应变能与弹性模量6.4 能量方法在材料力学中的应用案例第七章：疲劳与断裂力学基础7.1 疲劳现象及其分类7.2 疲劳裂纹的扩展规律7.3 断裂力学的的基本概念7.4 材料韧性、脆性及断裂韧性评价第八章：材料力学在结构分析中的应用8.1 杆件受力分析基础8.2 梁的弯曲与扭转8.3 壳体结构力学分析8.4 结构强度校核与优化设计第九章：材料力学实验9.1 概述9.2 拉伸实验与压缩实验9.3 剪切实验与摩擦实验9.4 弹性模量与泊松比测定实验第十章：现代材料力学研究进展10.1 概述10.2 高温材料力学性能研究10.3 纳米材料力学行为研究10.4 新型复合材料力学性能研究重点和难点解析一、内力、应力与应变：重点关注内力、应力和应变的概念及其计算。
补充说明内力是物体内部由于外力作用而产生的相互抵消的力，应力是单位面积上的内力，应变是物体在受力后形状和尺寸的变化。
二、材料的力学性能：重点关注材料的拉伸性能、压缩性能和剪切性能。
补充说明拉伸性能是指材料在拉伸过程中的性能表现，包括抗拉强度、伸长率等；压缩性能是指材料在压缩过程中的性能表现，包括抗压强度等；剪切性能是指材料在剪切过程中的性能表现，包括剪切强度等。
西南交大材料力学教案一、引言1. 课程背景材料力学是工程专业的一门重要基础课程，主要研究材料在外力作用下的力学行为，包括弹性、塑性、断裂等现象。
通过对材料力学的学习，使学生掌握材料的基本力学性质，能够分析评价材料的力学性能，为工程设计和施工提供理论依据。
2. 课程目标（1）理解材料力学的基本概念、原理和公式；（2）掌握材料力学性能的测试方法和技术；（3）能够运用材料力学知识分析和解决实际工程问题。
二、弹性理论1. 弹性与弹性形变介绍弹性的概念，解释弹性形变、弹性模量、泊松比等基本概念，并通过实例说明弹性形变在实际工程中的应用。
2. 应力与应变讲解应力、应变的概念及计算方法，分析拉压杆、扭转、弯曲等基本受力状态下的应力与应变关系，引导学生运用弹性理论分析实际问题。
3. 弹性方程与弹性能量推导弹性方程，讲解位移场、应力张量等概念，介绍弹性能量的表达式，探讨弹性能量在工程中的应用。
三、塑性理论1. 塑性与塑性变形介绍塑性的概念，分析塑性变形的特点，讲解塑性变形的测量方法，以及塑性变形在工程中的应用。
2. 塑性准则与屈服条件介绍屈服的概念，讲解塑性准则（包括屈服强度、极限强度等），分析不同加载路径下的屈服条件。
3. 塑性变形的基本方程推导塑性变形的基本方程，讲解应力增量、应变增量等概念，引导学生运用塑性理论分析实际问题。
四、断裂与疲劳1. 断裂力学基础介绍断裂力学的概念，讲解断裂韧度、裂纹扩展速率等基本参数，分析断裂力学在工程中的应用。
2. 疲劳与疲劳寿命讲解疲劳现象，分析疲劳寿命的影响因素，介绍疲劳强度设计方法，探讨疲劳损伤在工程中的应用。
3. 断裂与疲劳的防治措施分析断裂与疲劳产生的原因，讨论防治措施，如材料选择、结构设计优化、焊接技术等。
五、材料力学实验1. 实验目的与意义讲解材料力学实验在教学和科研中的重要性，明确实验目标，使学生了解实验方法和技巧。
2. 实验设备与方法介绍实验设备、实验原理及实验方法，如拉伸试验、压缩试验、弯曲试验等，引导学生动手进行实验操作。
