卫生器具安装1．范围本标准规定了卫生器具安装的技术要求、检查及测试检验方法、检验规则以及标识、包装和运输。
本标准适用于室内污水盆、洗涤盆、洗脸盆、盥洗槽、浴盆、淋浴器、大便器、小便器、小便槽、大便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具安装的质量检验和验收。
2．引用标准《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《建筑给水排水设计规范》GB50015-20033．术语和定义本标准采用下列术语和定义3.1给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
3.2排水系统通过管道及辅助设备，把屋面雨水及生活和生产过程所产生的污水、废水及时排放出去的网络。
3.3卫生洁具用来满足人们日常生活中各种卫生要求，收集和排放生活和生产中的污水、废水的设备。
3.4给水配件在给水和热水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
3.5管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
4．技术要求4.1质量管理4.1.1 卫生器具安装工程施工现场应具有必要的施工技术标准，健全的质量管理体系和工程质量检测制度，实现施工全过程控制。
4.1.2 建筑室内施工时应按照批准的工程设计文件和施工技术标准进行施工。
修改设计应具有设计单位出具的设计变更通知单。
4.1.3 施工时应编制施工组织设计或施工方案，经批准后方可实施。
4.1.4 分项工程应按系统、按区域、施工段进行划分，并划分成若干个检验批进行验收。
4.1.5 工程质量验收人员应具备相应的专业技术资格。
4.2材料检验所用材料必须具有中文质量合格证明文件、规格、型号及性能检测报告应符合国家技术标准或设计要求，进场时应做检查验收，外观检查，查看是否有裂纹及破损。
色泽是否均匀、外表是否光洁等，并经监理工程师核查确认。
4.2.1标识：应在产品的明显部位处，设置商标和耐腐蚀的金属产品标牌，并应标明：a．产品名称、型号；b．产品出厂编号c．产品制造日期；d．制造厂名称等；4.2.2包装：产品多为瓷质，需用草袋或软纸盒包装。

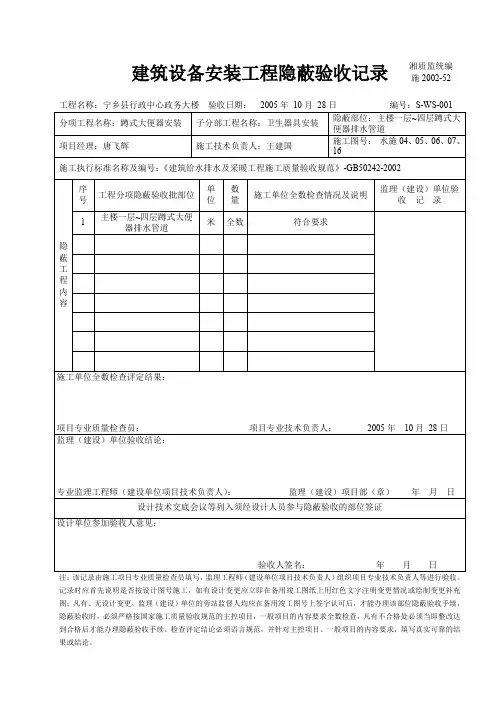

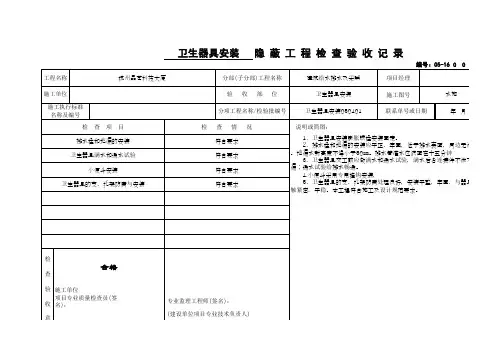

施2002-52工程名称：宁乡县行政中心政务大楼验收日期：2005年10月28日编号：S-WS-001注：该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。
记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图纸上用红色文字注明变更情况或绘制变更补充图；凡有、无设计变更，监理（建设）单位的旁站监督人均应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续，隐蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合格后才能办理隐蔽验收手续。
检查评定结论必须语言规范，并针对主控项目、一般项目的内容要求，填写真实可靠的结施2002-52工程名称：宁乡县行政中心政务大楼验收日期：2005年11月1日编号：S-WS-002注：该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。
记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图纸上用红色文字注明变更情况或绘制变更补充图；凡有、无设计变更，监理（建设）单位的旁站监督人均应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续，隐蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合格后才能办理隐蔽验收手续。
检查评定结论必须语言规范，并针对主控项目、一般项目的内容要求，填写真实可靠的结施2002-52工程名称：宁乡县行政中心政务大楼验收日期：2005年11月3日编号：S-WS-003注：该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。
记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图纸上用红色文字注明变更情况或绘制变更补充图；凡有、无设计变更，监理（建设）单位的旁站监督人均应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续，隐蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合格后才能办理隐蔽验收手续。
课程名称：授课教师：学年第学期模块五：卫生器具安装单元1 卫生器具安装一、卫生器具的选用卫生器具是供洗涤、收集和排除日常生活、生产中产生的污(废)水的一种设备，主要包括大、小便器以及洗脸盆、洗涤盆、污水盆、盥洗槽、淋浴器、浴盆等。
1.卫生器具的种类（1）便溺用卫生器具便溺用器具设置在卫生间和公共厕所，用来收集生活污水。
便溺器具包括便器和冲洗设备。
1）大便器大便器是排除粪便的卫生器具，其作用是把粪便和便纸快速排入下水道，同时要防臭。
常用的大便器有坐式大便器、蹲式大便器和大便槽三种。
坐式大便器按冲洗的水力原理分为冲洗式和虹吸式两种。
冲洗式坐便器环绕便器上口是一圈开有很多小孔口的冲水槽。
冲洗开始时，水进入冲洗槽，经小孔沿便器内表面冲下，便器内水面涌高，将粪便冲出存水弯边缘。
冲洗式坐便器的缺点是受污面积大，水面面积小，每次冲洗不一定能保证将污物冲洗干净。
虹吸式坐便器是靠虹吸作用，把粪便全部吸出。
在冲水槽进水口处有一个冲水缺口，部分水从这里冲射下来，加快虹吸作用。
虹吸式坐便器为使冲洗水冲下时有力，流速很大，所以会发生较大噪声。
虹吸式坐便器又有两种新类型，一种叫喷射虹吸式坐便器，一种叫旋涡虹吸式坐便器。
为了尽快造成强有力的虹吸作用，喷射虹吸式坐便器除了部分水从空心边沿孔口流下外，另一部分水从大便器边部的通道o冲下，由a口中向上喷射见图4-36(c)。
特点是冲洗作用快，噪声较小。
由于构造特点，旋涡虹吸式坐便器上圈下来的水量很小，其旋转已不起作用，因此在水道冲水出口Q处，做成弧形水流成切线冲出，形成强大的旋涡，将漂浮的污物借助于旋涡向下旋转的作用，迅速下到水管入口处，在入口底反作用力的影响下，很快进入排水管道，从而大大加强了虹吸能力，降低了噪声。
课程名称：授课教师：学年第学期蹲式大便器一般多用于集体宿舍、公共建筑物的公用厕所。
蹲式大便器的压力冲洗水经大便器，周边的配水孔，将大便器冲洗干净。
蹲式大便器一般自身不带存水弯，管道安装时需要在蹲式大便器排水竖短管下方加设P型、S型存水弯。
卫生器具安装施工工艺标准1、总则本章适用于室内污水盆、洗涤盆、洗脸(手）盆、盥洗槽、浴盆、淋浴器、大便器、小便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具的安装工程。
２、编制依据2.１《建筑安装工程施工质量验收统一标准》（GＢ５0300－2001)２.2《建筑给水、排水及采暖工程施工质量验收规范》（GＢ50242-2002)3、一般规定3。
1卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定.3。
2卫生器具安装高度如设计无要求时，应符合表3。
2—1的规定.卫生器具的安装高度表表 3。
2－14.1。
4卫生器具给水配件的安装高度,如设计无要时,应符合表３。
２－2的规定。
卫生器具给水配件的安装高度表３.2—２注:装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水嘴中心离地面安装高度应为700mm，其他卫生器具给水配件的安装高度，应按卫生器具实际尺寸相应减少。
４。
施工准备4.1技术准备（１）认真审阅图纸资料,卫生器具的规格型号必须符合设计要求，并持有出厂合格证。
（2)明确提出施工的范围和质量标准，并据此定出合理可行的施工周期。
（3）操作人员必须了解所施工卫生器具的性能、技术要求。
4。
2。
材料要求（1）进入施工现场的各种材料及配件必须全部合格、配齐并应略有富余。
（2）材料应根据计划需要及时运到现场，并存放在防避风、雨的室内或棚内,材料应放在垫木或货架上，按型号、规格堆放整齐、牢靠。
(3）不合格的材料,严禁运至现场.4。
3.主要机具（1)主要电动机具：套丝机、砂轮切割机、角向砂轮切割机、手电钻、冲击电钻、打孔机、电烙铁等。
（2）主要工具：管钳、手锯、活动扳手、呆扳手、手锤、布剪刀、手铲、錾子、钢丝钳、方锉、圆锉、螺钉旋具(螺丝刀）等。
（3）其他:水平尺、角尺、钢卷尺、划规、线坠等。
４。
4作业条件（１)根据设计要求和土建确定的基准线，确定好卫生器具的标高。
(2）所有与卫生器具连接的管道水压、灌水试验试验完毕，并已办好隐蔽、预检手续。
卫生器具安装施工工艺标准1、总则本章适用于室内污水盆、洗涤盆、洗脸（手）盆、盥洗槽、浴盆、淋浴器、大便器、小 便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具 的安装工程。
2、编制依据2.1《建筑安装工程施工质量验收统一标准》（GB 50300-2001）2.2《建筑给水、排水及采暖工程施工质量验收规范》（GB50242- 2002）3.1卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。
3.2卫生器具安装高度如设计无要求时，应符合表3.2-1的规定。
卫生器具的安装高度表 表 3.2-4.1.4卫生器具给水配件的安装高度，如设计无要时，应符合表 3.2-2的规定。
卫生器具给水配件的安装高度表 3.2-3、 般规定注：装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水嘴中心离地面安装高度应为700mm 其他卫生器具给水4.施工准备4.1技术准备认真审阅图纸资料，卫生器具的规格型号必须符合设计要求，并持有出厂合格证。
明确提出施工的范围和质量标准，并据此定出合理可行的施工周期。
操作人员必须了解所施工卫生器具的性能、技术要求。
4.2.材料要求（1）进入施工现场的各种材料及配件必须全部合格、配齐并应略有富余。
（2）材料应根据计划需要及时运到现场，并存放在防避风、雨的室内或棚内，材料应放在垫木或货架上，按型号、规格堆放整齐、牢靠。
(1)3）不合格的材料，严禁运至现场。
4. 3. 主要机具1）主要电动机具：套丝机、砂轮切割机、角向砂轮切割机、手电钻、冲击电钻、打孔机、电烙铁等。
2）主要工具：管钳、手锯、活动扳手、呆扳手、手锤、布剪刀、手铲、錾子、钢丝钳、方锉、圆锉、螺钉旋具（螺丝刀）等。
3）其他：水平尺、角尺、钢卷尺、划规、线坠等。
4.4作业条件1）根据设计要求和土建确定的基准线，确定好卫生器具的标高。
2）所有与卫生器具连接的管道水压、灌水试验试验完毕，并已办好隐蔽、预检手续。
3）浴盆安装应待土建做完防水层及保护层后，配合土建施工进行。
《卫生器具及给水配件安装工程检验批质量验收记录》填写说明与依据一、总说明(1)适用范围:适用于室内污水盆、洗涤盆、洗脸(手)盆、盥洗槽、浴盆、淋浴器、大便器、小便器、小便槽、大便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具安装的质量检验与验收。
(2)检验批的划分:卫生器具安装分项工程应按系统、区域、施工段或楼层等划分。
分项工程应划分成若干检验批进行验收。
(3)验收人员:由监理工程师(建设单位项目专业技术负责人)组织施工单位项目经理和有关勘察、设计单位项目负责人等进行验收。
二、表格项目填写说明1.主控项目(1)排水栓与地漏安装1)规范要求;排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。
地漏水封高度不得小于50mm。
2)检查方法:试水观察检查。
检查数量:各抽查10%,但均不少于5 个。
3)填写说明与依据:其周边的渗漏往往被人们所忽视，是一大隐患。
强调周边做到无渗漏。
规定水封高度,保证地漏使用功能。
(2)卫生器具满水试验和通水试验1)规范要求:卫生器具交工前应做满水和通水试验。
2)检查方法:满水后各连接件不渗不漏;通水试验给、排水畅通。
检查数量:全数检查。
3)填写说明与依据:通水试验前应检查地漏是否畅通，分户阀门是否关闭，然后按楼层分房间逐一进行通水试验，以免漏水使装修工程受损。
在冬期室内不通暖时，各种洁具必须将水放净。
存水弯应无积水,以免将洁具和存水弯冻裂。
(3)卫生器具给水配件1)规范要求:卫生器具给水配件应完好无损伤，接口严密，启闭部分灵话。
2)检查方法:观察及手扳检查。
检查数量:各抽查1%.但均不少于5 个接口处。
2.一般项目(1)卫生器具安装允许偏差1)规范要求:卫生器具安装的允许偏差应符合表12-21的规定。
表12-21 卫生器具安装的允许偏差和检验方法2)检查数量:各抽查1%，但均不少于5组。
3)填写说明与依据;卫生器具安装高度如设计无要求时，应符合表12-22 的规定。
(1)根据深化设计图结合精装单位排砖图对卫生间内的洁具进行放线、定位以及前期的管道预留预埋进行复核；(2)洁具安装、固定；(3)角阀、软管等配件安装；(4)洁具精调及打胶；(5)洁具试验及调试。
劳动力组织与职贲分工，技术管理人员X人，水工X人，普工X人。
)四、施工工艺1、工艺流程安装准备f卫生洁具及配件检验一放线、定位一卫生洁具安装一卫生洁具配件预装f卫生洁具稳装f卫生洁具与墙、地缝隙处理一卫生洁具外观检查f通水试验2、安装准备(1)洁具安装前结合土建精装进行卫生间洁具与贴砖排布，保证洁具与卫生间崎砖、地砖对缝或者对中，地漏、清扫口必须位于地砖正中间。
(2)根据施工图纸和实际测量统计出各种卫生洁具所需要加工的支托架数量，根据卫生洁具实样和标准图集画出各种支架的详细草图，然后根据草图放样制作支架，加工好的支架样品应进行卫生洁具的试装，没问题后在钢板上用样品支架制作模具成批进行加工。
3、洁具安装3.1,蹲便器安装(1)检查排水管下水口，周围清理干净，取下临时堵头，检查管内有无杂物；(2)墙面与排水甩口画垂直中心线；(3)安装时，首先用砖及水泥将蹲便器架稳，排污孔与排污管对齐，接触处采用密合装置，然后将连接套插入蹲便器进水孔；(4)用碎砖、石灰泥等混合物填满蹲便器上表面以下的空隙。
蹲便器四周要留有3mm以上的间隙，以便用沥青等具有弹性并防水的物质将其填满，为便于卫生间地面排水，用混合物填满修平时，稍微向内侧倾斜一点，使靠近蹲便器的地势最低；(5)蹲便器与混合物接触部分，填满3mm以上的沥青等具有弹性并防水的物质；(6)最后铺上地砖用以装饰，蹲便器的进水口距离崎面一般预留在20Omm左右。
3.2、挂式小便器安装(1)先划出小便器给水冲洗阀的中心线，然后将小便器放在墙面上，小便器下边缘距地面60Omnb再划出小便器的墙面固定孔线；(2)用电钻将墙面的眼打好，紧固膨胀螺栓，安装小便器专用挂件，再将小便器安到挂件上；(3)将排水存水弯及连接管安装好，再安装冲洗阀及连接管，用硅胶将小便器与墙面接触的一周密封好。
