+一体化LED路灯技术规格书20130301

LED路灯规格书产品型号：生产厂商：地址：电话：传真：LED路灯采用恒流驱动，DIODES的驱动IC,效率高达95%。

可拆卸的模块化结构使路灯更换与维修更方便。

主体结构采用压铸铝，灯罩采用超白钢化玻璃，灯背部成弧形，灯体中间和两边有通风孔，利于空气对流散热和自我清洁。

合金代号为YL104,耐高温，耐腐蚀、耐老化，表面静电喷涂，颜色可选（见图1）。

图 1 LED 路灯模块散热结构设计采用自然对流散热设计，对流型腔式铝质散热器设计方案，散热器上下两层散热面，中间弧型中空，前后通透，同时左右两侧有空气对流孔，加强了型腔内部的空气流通，有利于热量的排出，从而有效的提高了LED光源的热传导效率。

以上独特的散热设计方案确保了大功率LED光源工作在安全温度（见下图）。

LED 技术参数:型号输入电压: 100-240V AC电源频率: 50~60Hz功率因素 (PF) ＞0.95总谐波失真( Thd) ＜20%电源效率＞90%光源工作电压: 24V DCLED数量: 112×1W灯具系统功耗: 135WLED发光效率: ≥100 lm/WLED初始光通量: 10800 lm (Tj=25℃)LED正常光通量: 10200lm(Tj=60℃,Ta=25℃) 灯具出光效率 (%): ＞90%照度(E)及有效照射范围: (高度=8m) 31 Lx 28×13m (高度=10m) 20 Lx 35×16m (高度=12m) 12Lx 42×20m相关色温: 暖白 :3,000~4,000K; 正白:4,000~4,500K; 冷白:5,500~6,500K显色指数(CRI): Ra＞75配光曲线或光斑: TypeI（对称）或对称Type II（非对称） /矩形光斑最大光强角度: 纵轴:65°:横轴: 0°（Type I）或60°（Type II）光束角: 120°×60°结温(Tj): ＜65 ℃± 1 0% ( Ta= 25 ℃)系统热阻 (Rja): 0.45℃ / W工作温度: -20℃ ~ 40 ℃工作湿度: 10 % ~ 90 % RH贮藏温度: -20℃ ~ 45 ℃使用寿命50,000 Hrs灯体材质: 铝合金+钢化玻璃防护等级: IP65灯具尺寸: 777× 398 ×132 mm净重: 11.0kg包装尺寸及毛重: 905×515×210mm(1台) 16.5 kg配光曲线：Type I配光Type II灯具安装使用说明：①②③④a ) 打开包装，拆下图示零件六角螺母和垫片及固定支架；b ) 把灯具预留的电源连接线与灯杆电源线按极性连接好，并做好防水处理；c ) 将灯杆套入灯体，并把六角螺母和垫片及固定支架按图示和灯杆紧固定在一起；d ) 最后将后盖板按图示方向卡入灯体相应位置。

简述LED路灯采用6063铝材压铸成型，一体化结构，防水效果好，LED经高透光率的透镜经过二次配光后，出光均匀、眩光小。

LED路灯具有以下特点：1、灯具采用一体化设计，外观简洁；2、蝙蝠翼配光设计，均匀度好；3、防护等级IP65以上；4、无频闪，无眩光、无视觉疲劳；5、抗电波干扰，符合 CE 要求；1、适用场所适用于城市次干道，商业街区，住宅小区等户外照明。

2、技术规格2.1 主要电气参数输入电压和频率：AC 176～265 V / 47-63 Hz功率因数：＞0.95调光功能：□有；□无调光方式：□定时调光；□0-10V；□PWM；□DALI调光频率/电压：□100Hz-500Hz/10V；□500Hz-1KHz/10V2.2 主要光源参数光通量: 4800 lm@60W@5000K；6400 lm@80W@5000K；9600 lm@120W@5000K；12000 lm@150W@5000K；14400 lm@180W@5000K；16000 lm@200W@5000K；光效：≥80lm/W色温：2700K-6500 K（可选）显色指数：≥702.3 其它参数线材规格：红色（火线）、蓝色（零线）、黄绿色（地线）工作环境温度：-30℃～+50℃防护等级：IP653、配光曲线4、安装和接线示意图安装注意事项1）、勿对灯具施加外力或摔掷，安装前请检查灯具外观，保证无破损、无缺件现象。

2）、在安装、维护过程中请注意保护灯具外表面，保证所有连接件固定牢靠。

灯体与支架连接，用螺钉锁紧，注意所螺钉扭力不超过12.5N.m3）、在维护、安装过程中要保证各部件完好无损，如有损坏、缺陷应另换新件。

4）、本灯具所使用的电源线为Y型连接，如电线破损，请有专业资质的人员更换，以免发生危险；5）、使用时，灯具表面有一定温升，属正常现象。

6）、注意电源线接线的正确性，请不要接错。

电源线颜色对应关系如下：棕色黄绿双色蓝色火线接地线零线请务必采用三芯电源线接入灯具，灯具接地线必须接地。

LED路灯技术规格书一、总则1.1 项目简介本技术规格书是为龙十路、南五路、西一路路灯建设工程编制的，编制的目的是进行路灯的招标采购（技术交流），经双方谈判同意后将作为合同附件。

本技术规格书阐述了设计、制造、供货、检验、服务验收等的最低要求。

供货商应保证提供符合本技术规格书和相关的国际、国内工业标准的优质产品。

在合同签字后，需方有权因规范、标准、规程发生变化而提出补充要求。

供方对路灯负有全责，包括分包（或采购）的产品。

其分包（或采购）的产品的制造商应事先征得买方的认可。

1.2 释义买方：指业主或批准的代表供方（供货商）：为本工程供货的制造商1.3设计条件安装于龙十路、南五路、西一路。

二、技术要求2.1一般性技术要求2.1.1工作环境应在-40C~+40C条件下正常启动和运行。

2.1灯杆2.1.1 基本参数：灯杆为整体热浸锌后静电喷塑的金属圆锥形灯杆，灯杆直径不小于φ202。

龙十路灯杆高度为12米、南五路灯杆高度为10m、西一路灯杆高度为12米。

2.1.2 灯杆材质：采用壁厚≥3.75mm的国标Q235优质钢，并有足够强度以防运输及安装过程中变形。

2.1.3 拼缝焊接：必须采用机械自动焊，要求表面光滑，无焊接缺陷。

2.1.4 灯杆基础法兰盘δ≥18mm，焊接可靠、牢固，灯杆底部筋板δ≥5mm，全为热浸锌。

法兰4孔，螺丝孔距360mm，螺丝直径20mm。

2.1.5 空气开关：暗藏于灯杆内。

2.1.6 杆内导线由厂家配套供应并安装完好。

2.1.7 路灯杆底部钢管内径不小于250mm，灯门高度500mm，灯门中心距底座600mm，灯门加防盗螺栓。

2.1.8 表层处理：按GB/T 13912-92标准进行热浸锌处理后，再行静电喷塑处理，涂层厚不小于100μm，涂膜必须符合GB1720、GB1732、GB1763和ASTM F1043-95标准。

2.2 灯臂、灯架2.2.1主杆上部支撑板，采用壁厚≥3.75mm的国标Q235优质钢制成；灯架、灯臂焊接后整体热浸锌，且需静电喷塑。

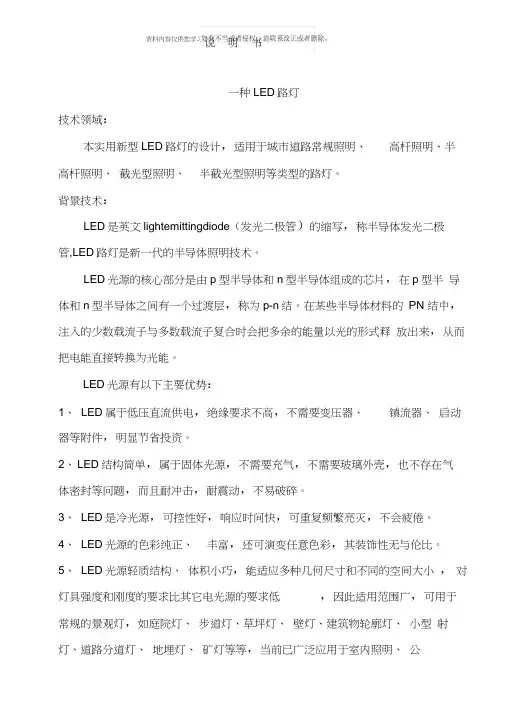

资料内容仅供您学习参考一种LED路灯技术领域：本实用新型LED路灯的设计，适用于城市道路常规照明、高杆照明、半高杆照明、截光型照明、半截光型照明等类型的路灯。

背景技术：LED是英文lightemittingdiode（发光二极管）的缩写，称半导体发光二极管,LED路灯是新一代的半导体照明技术。

LED光源的核心部分是由p型半导体和n型半导体组成的芯片，在p型半导体和n型半导体之间有一个过渡层，称为p-n结。

在某些半导体材料的PN 结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。

LED光源有以下主要优势：1、LED属于低压直流供电，绝缘要求不高，不需要变压器、镇流器、启动器等附件，明显节省投资。

2、LED结构简单，属于固体光源，不需要充气，不需要玻璃外壳，也不存在气体密封等问题，而且耐冲击，耐震动，不易破碎。

3、LED是冷光源，可控性好，响应时间快，可重复频繁亮灭，不会疲倦。

4、LED光源的色彩纯正、丰富，还可演变任意色彩，其装饰性无与伦比。

5、LED光源轻质结构、体积小巧，能适应多种几何尺寸和不同的空间大小，对灯具强度和刚度的要求比其它电光源的要求低，因此适用范围广，可用于常规的景观灯，如庭院灯、步道灯、草坪灯、壁灯、建筑物轮廓灯、小型射灯、道路分道灯、地埋灯、矿灯等等，当前已广泛应用于室内照明、公共场所照明、隧道照明及道路照明等。

6、LED 光源精巧, 柔性化好, 可形成多种点、线、球、面等形状, 而且经过微机智能化控制技术, 控制闪变（闪烁） , 形成”点、线”效果; 控制渐变（柔变） , 形成”面”效果; 控制动变（跳跃） , 形成图案的纵向、横向动感变化效果。

另外, 以上三种变化还可形成球体的旋转效果, 也能做到单灯控制和群灯控制。

7、LED 的能耗低, 单管功率在形成同等照明效果的情况下, 它的耗电量只有白炽灯的八分之一、荧光灯的二分之一, 节能效果非常明显。

路灯技术说明正文第一篇：路灯技术说明路灯产品技术参数说明一、灯杆技术参数说明1、主杆采用Q235优质板材焊接而成，经热镀锌后喷塑处理。

灯杆尺寸详见结构示意图。

2、杆门切割后，周边用模具制成的统一的扁铁加强框焊接加强，门盖为1.5铁板冲压落料，一次性成型，通用化、标准化、系列化。

确保防护等级IP23，杆门内预留接地螺栓、绝缘板和保险丝装置。

3、法兰盘开孔采用等离子切割或线切割工艺，统一模板加工，保证统一。

4、灯臂部分先制好靠模以后，按照靠模加工，保证每一个品种尺寸、角度全部统一。

5、灯杆焊接，按《建筑钢结构焊接技术规程》（JGJ81-2021，J218-2021）执行，着色探伤检验达焊接国标GB/T3323--1989Ⅲ标准要求。

6、灯杆防腐处理采用热镀锌，镀锌层表面光滑美观，光泽一致。

无皱皮、流坠及锌瘤、起皮、斑点、阴阳面等缺陷存在，锌层厚度达到86μm以上，镀锌层附着力应符合GB2694—88标准，保证8年不退色，灯杆的抗风能力按36.9米/秒设计。

灯杆防腐寿命大于30年。

7、灯杆表面喷塑厚度≥100μm，附着力达到GB9286—88 0级，表面光滑，硬度≥2H，采用室外耐候材料。

喷塑材料为全聚酯塑粉。

8、灯杆工艺和验收标准按国家标准执行。

设计系数1.8。

灯杆的设计寿命大于30年。

二、LED灯具技术参数说明1 （1）、LED灯具具有流线型外观，一体化散热，可满足最高15米灯杆安装的照度要求，整灯的功率范围为60—210W，光通量输出为5230Lm。

（2）、高纯铝制灯体，阳级氧化处理，表面聚酯静电喷塑，不锈钢紧固件，耐腐蚀，结构坚固，抗震性强，确保灯具能在严峻的室外环境工作。

灯体中间为型材挤压铝，颜色可按客户需求改变，并可根据中部型材增减，调节增加灯具功率。

（3）、使用优质高亮度LED光源，使用寿命长，功耗低，发热量低，光衰每小时10%，节电60%。

（4）、灯具的配光特性为非对称（蝙蝠翼形）配光曲线：极坐标角不超过650。

含CRS-A-80W 和CRS-A-240W 两种型号。

表.2 A 系列高亮节能LED 路灯规格参数表名称A 系列高亮节能LED 路灯型号 CRS-A-80W CRS-A-240W 流明数 7200lm 21600lm 色温 6000K 6000K 亮点灯数 24 72 消耗功率 80W 240W 有效功率 95% 95% 适用场所 次干道 主干道 灯具高度 6米10米，12米 照明强度 25米长*6米宽/灯下30lux ，远端8lux 40米长*10米宽/灯下70lux ，远端8lux输入电压 交流/220V 点灯方式 恒定直流驱动.驱动模组 温度-30℃～+40℃, 驱动模组组合于灯具内或外外观结构 铝合金灯壳含鳍片一体成型 灯罩材质 透明，抗紫外线PC 材质产品制程 采用平板热超导散热技术，符合国际ROHS 环保规范 操作环境 无散热，风扇及冷凝器机制，操作结温67℃以下接头规格 符合3C 安全规范的电缆线 防尘防水 符合防水防尘IP65规范灯体寿命5万～10万小时应用范围：适用于高速公路、城市主干道及次干道、体育场、人行道、居住区、工业区、广场、公园、学校、别墅、庭院等场所的路灯照明。

或需要高品质照光的商场、剧院、高天井办公室和高屋顶工厂厂内之用。

CRS-A-80WCRS-A-240W包含18W、25W、100W a型、100W b型和150W高亮节能LED路灯。

➢B系列18W LED路灯18W LED路灯外观表.3 B系列18W高亮节能LED路灯规格参数名称B系列18W高亮节能LED路灯型号CRS-B-18W光源超高亮度节能LED路灯灯源光通量1,080lm路面光通量605lm输入电压12V 直流输入电流 1.75A 直流LED功率18W灯高照度照明范围3.5米22 lux 19米(Φ)4米17 lux 22米(Φ)5米11 lux 28米(Φ)6米8 lux 33米(Φ)工作环境-30℃～ +40 ℃防护等级全密封，>IP65灯具寿命5万～10万小时外观尺寸300×136×60mm重量3公斤应用范围：适用于城市道路、居住区、工业区、人行道、广场、公园、学校、别墅、庭院等场所照明。

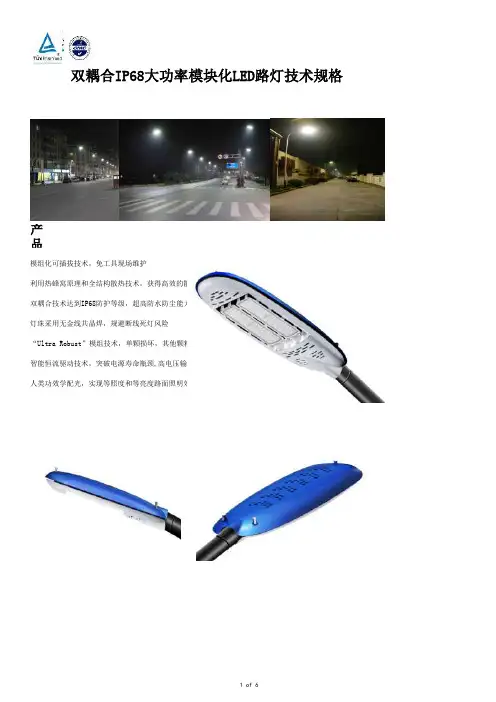

产品智能恒流驱动技术，突破电源寿命瓶颈,高电压输出，电源效率高人类功效学配光，实现等照度和等亮度路面照明效果双耦合IP68大功率模块化LED路灯技术规格模组化可插拔技术，免工具现场维护利用热蜂窝原理和全结构散热技术，获得高效的散热性能双耦合技术达到IP68防护等级，超高防水防尘能力灯珠采用无金线共晶焊，规避断线死灯风险“Ultra Robust”模组技术，单颗损坏，其他颗粒分配的电流不变RG-L-80-ARG-L-100-ARG-L-120-A RG-L-150-ARG-L-180-A80W100W120W150W180W净重10kg 保护等级 IP67质保期3年安装管径50～63mm 外观尺寸（mm）L825×W360×H93mm 包装尺寸（mm）L830×W363×H103mmLED 寿命＞50000小时浪涌电压10KV 灯壳材料铝压铸光源Gree-Lumileds工作环境－40℃～＋50℃, 10%～90%RH贮存温度－40℃～＋50℃峰值出光角125°色温2700K±150K 3000K±200K 3500K±200K 4000K±250K 4500K±250K 5000±300K5700K±300K 6500K±500K显色指数Ra>70 ,Ra>80 系统功耗 整灯光效80-90，90-99，100-109,110-119,≧120结温（TJ）﹤70℃配光曲线蝙蝠翼型产品型号工作电压AC 100V-277V电源效率91%功率因数0.95产品参数LEDs Used ： Rebel ES独特技术优势模仿蜂窝煤燃烧原理，实心的煤由于中心接触不到空气，燃烧慢且不充分，在中心做成各种通孔后，由于空气的对流，燃烧迅速，这就是燃烧的热蜂窝效应。

同理，将原本整块的散热器打散成各个模组后，利用热蜂窝效应，使空气对流起来，充分穿越模组之间的空隙，迅速带走热量，可以降20℃左右温度。

路灯照明技术说明及相关参数一、技术说明：1、灯头LED90W欧司朗灯珠。

2、灯杆主体杆为直线杆6M冷镀锌，一次成型，钢板厚度3个厚，采用高强度方钢Q235钢板，钢板焊缝平整光滑，杆体焊缝平整光滑，杆体焊缝凸的部分与本杆体平整误差不大于正负1毫米，方钢5×5。

单臂跨1.3米。

3、受孔门平整光滑，与本杆平整度误差不大于正负1毫米，门与门互换性好，门底距地面500毫米。

法兰盘厚度14毫米，尺寸320mm×320mm。

4、10M路灯灯杆的低端直径为：175mm，上端直径为：75mm；7M路灯灯杆的底端直径为：165mm，上端直径为：70mm，与路灯基础连接的灯杆底座法兰盘厚度不小于16mm，孔距及法兰盘尺寸现场实际测量。

5、非防爆路灯、防爆路灯的灯具及灯杆必须出具符合国际的合格证，防爆路灯必须提供生产许可证及检验报告。

二、灯杆、灯具材质及表面处理（一）灯杆材质及表面处理1、灯杆采用优质Q235钢材，壁厚为≥4.5mm，一次折弯成型加工；2、灯杆焊接方式为自动埋弧焊接，超声波探伤检验达焊接国际GB/T11345—2013《焊缝无损检测超声检测技术、检测等级与评定》Ⅱ级标准要求；3、灯杆防腐处理采用热镀锌，镀锌层表面光滑美观，光泽一致。

无皱皮、流坠及锌瘤、起皮、斑点、阴阳面等缺陷存在，锌层厚度达到86mm以上，镀锌层附着力符合GB2694—88标准，保证15年不褪色，灯杆的抗风能力按40米/秒设计。

灯杆防腐寿命大于20年；4、灯杆表面喷塑厚度≥2H，采用主外耐候材料；(二)灯具材质及表面处理：1、灯体、灯盖采用铝合金高压压垮，结构轻巧耐腐蚀；2、灯具外壳防腐性能Ⅱ类；防尘防水等级IP65;防触电保护等级Ⅰ类；3、透光罩采用曲面高强度钢化玻璃，耐高温200℃以上，透光率高，耐冲击；4、灯具采用内换泡结构、密封圈耐高温250℃以上；5、反射器采用进口高纯铝压制成型，阳板氧化式氧化钛反射高，确保光通量的高输出；二、路灯执行技术标准（一）灯杆技术标准：1、GB/T13912—2002《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》；2、JB/T7949—1999《钢结构焊缝外形尺寸》；3、DB51/T1460—2102《户外照明用碳素结构钢制灯杆通用规范》；4、GB/T1591—2008《低合金高强度结构钢》；5、GB/t2519—1981《热连轧钢板与钢带品种》；（三）照明器执行标准：1、GB/7000.203—2013《灯具第2-3部分：特殊要求道路与街路照明灯具》；2、GB/7000.203—2013《灯具第2-3部分：特殊要求道路与街路照明灯具》；3、GB/7001—1986《灯具外壳防护等级分类》；4、QB/T3741—1999《灯具电镀、化学覆盖层》；5、QB/T3742—1999《灯具木箱包装技术条件》；6、GB7000.203—2013《灯具第2-3部分：特殊要求道路与街路照明灯具》；7、QB/T1553—92《灯具瓦楞纸箱包装技术条件》；8、QB/T1504—94《高压钠灯泡镇流器的性能要求》；9、QB/T2048—2061—94《电光源》；10、QB/T1115—1991《高压铀灯泡用电子触发器》；11、GB/T3667.1—2005《交流电动机电容器第一部分：总则一性能、试验与定额-安全要求-安装与运行到则》；12、GB/T13259—2005《高压钠灯》；四、照明器性能说明：1、定额工作电压：220V（有效值）；2、定额绝缘电压：500V（有效值）；3、定额频率：50Hz；4、绝缘电阻：≥500MQ；5、介电强度：能承受交流50Hz、150v(有效值)试验电压，历时1min应无击穿或闪络现象；6、功率因数：cosΦ≥0.9；7、灯具防触电保护类别：Ⅰ类；8、接线方式：单相；9、灯具效率：≥75%；10、防护等级：IP65；11、反光器材料：3002—0高纯铝板；12、灯照材料：高透明耐强曲面钢化玻璃。
